Tuneli: brtvljenje spojeva i kontrola sekcija

Voda se može kretati duž spoja i pojaviti daleko od mjesta propuštanja. Podijelite popravak prema zoni djelovanja: u spoju, u segmentu ili iza obloge.

Istraživanje Put i varijante Odabir i sljedeći korak

PRATITE TEHNOLOGIJU

Spoj segmenata: pristup iglom i kontrola injektiranja

Najprije pogledajte cilj u cijelom presjeku, zatim prođite kroz bušenje, sastavljanje i ugradnju kompleta, ubrizgavanje i promatranje sljedećih točaka. Slijed se odnosi na prikazani spoj segmenata; ostale zone obloge zahtijevaju zasebno ispitivanje.

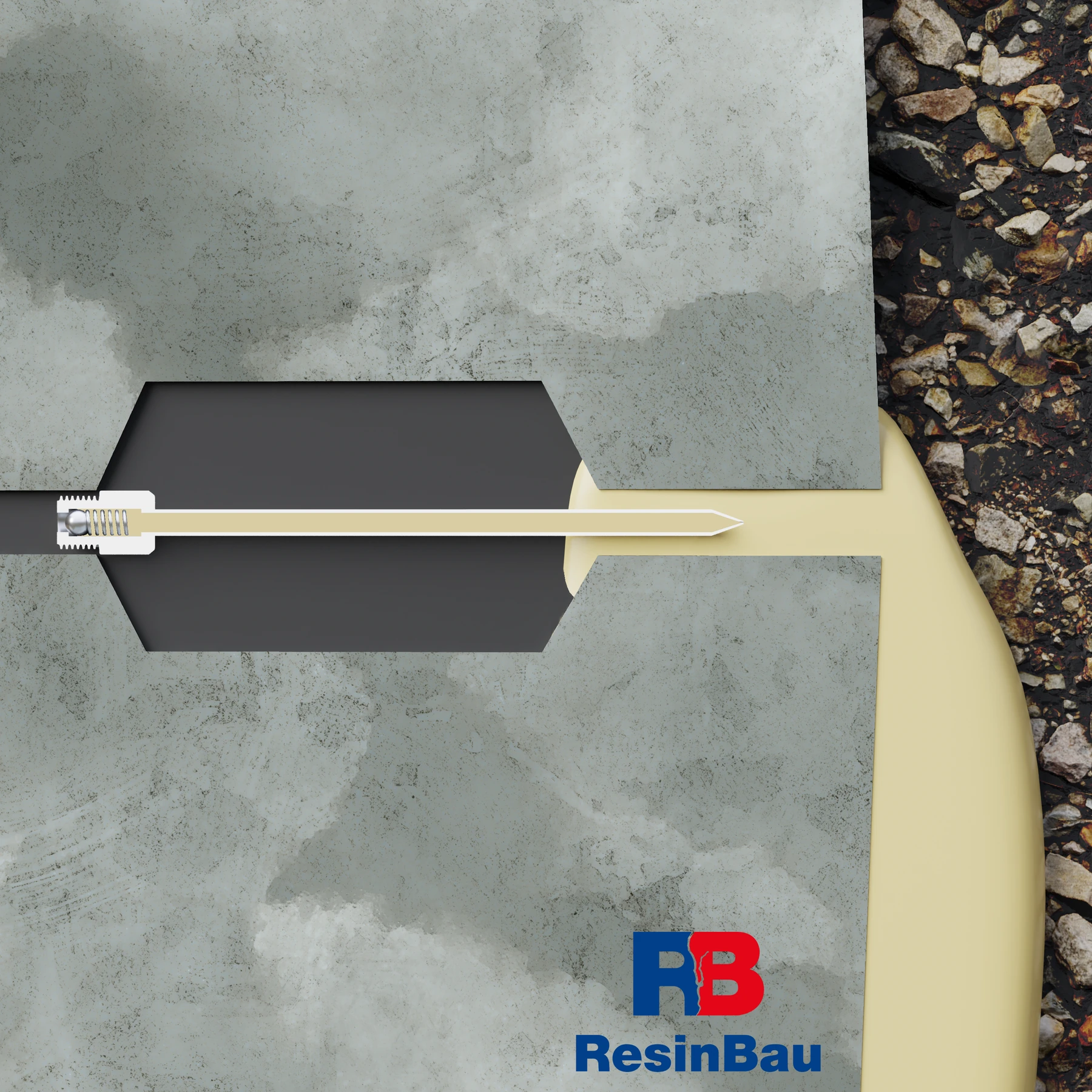

Presjek spoja segmenata: crni profil označava zonu brtve, žuta boja injekcijski materijal uz spoj, a tanki element iglu koja dovodi materijal.

01 · Cilj i geometrija

Ispitajte zonu brtvljenja spoja

Cilj prikazanog detalja dovod je materijala u propusnu zonu uz spoj segmenata. Shema prikazuje ciljni put materijala i ostavljenu iglu; sljedeći prikazi objašnjavaju pripremu i izvedbu.

Ispitajte stvarnu geometriju spoja, položaj brtve i vodne uvjete. To je jedan tunelski detalj. Popravak pukotine segmenta, ispunjavanje šupljine iza obloge i stabilizacija tla imaju različite ciljeve i zahtijevaju zaseban pristup i odabir materijala.

Razlikujte spoj od pukotine i šupljine iza obloge.
Odredite položaj brtve prije bušenja.

Odabir materijala i zone tunela →

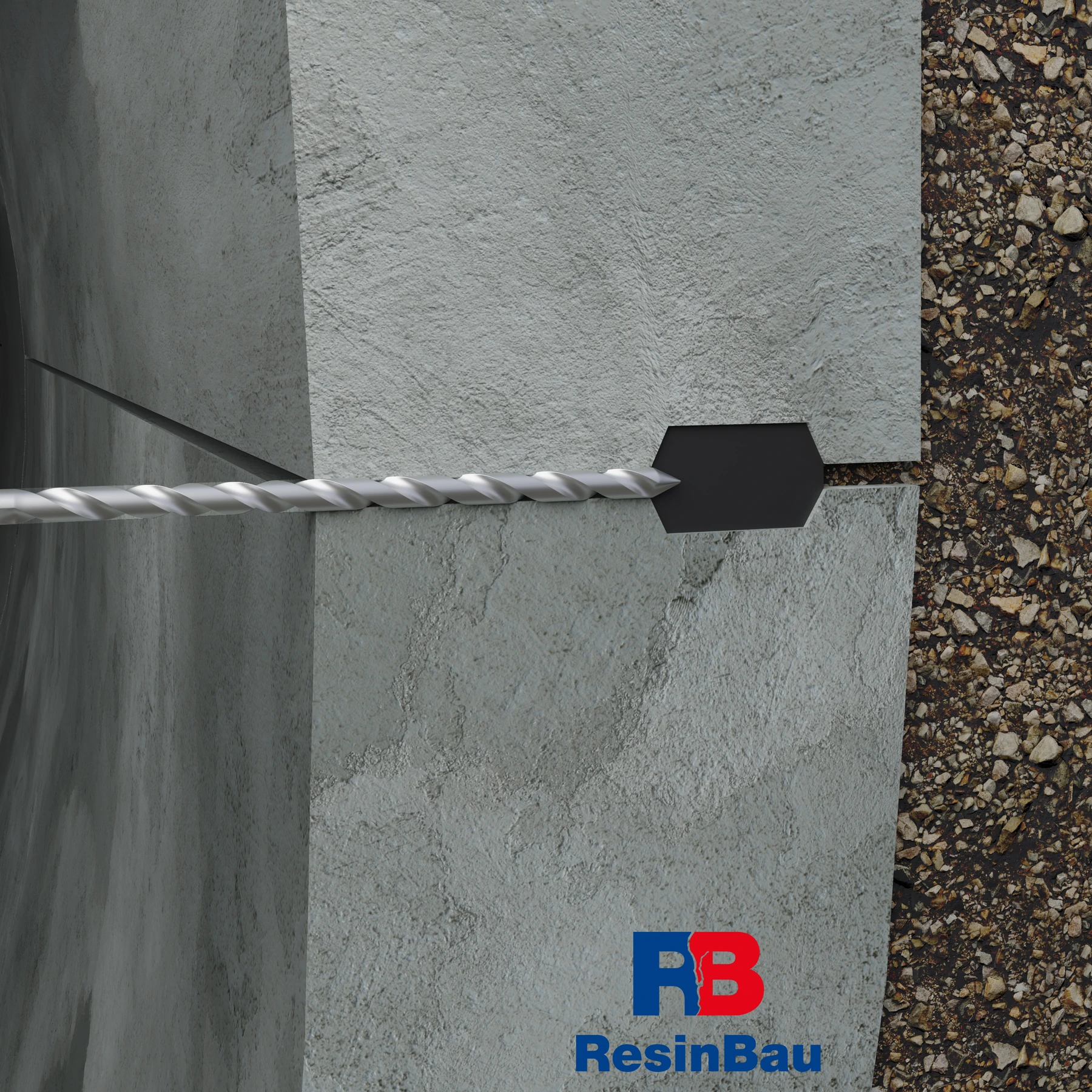

Svrdlo vođeno iz unutrašnjosti konstrukcije dopire do zone spoja uz crni profil brtve.

02 · Priprema pristupa

Izvedite pristup ispitanoj zoni

Planirajte rupu prema detalju segmenata i brtve. Prikazani put shema je pristupa konkretnoj zoni, a ne dopuštenje za proizvoljno bušenje kroz brtvu, armaturu ili cijelu oblogu.

Kontrolirajte smjer i dubinu. Zaustavljanje rupe prije cilja i njezino vođenje izvan planirane zone mogu dovesti do potpuno drukčijeg širenja materijala. Pripremu rupe prilagodite odabranoj igli i materijalu.

Provjerite dokumentaciju spoja.
Potvrdite dubinu i prohodnost.

Tehnološka proba →

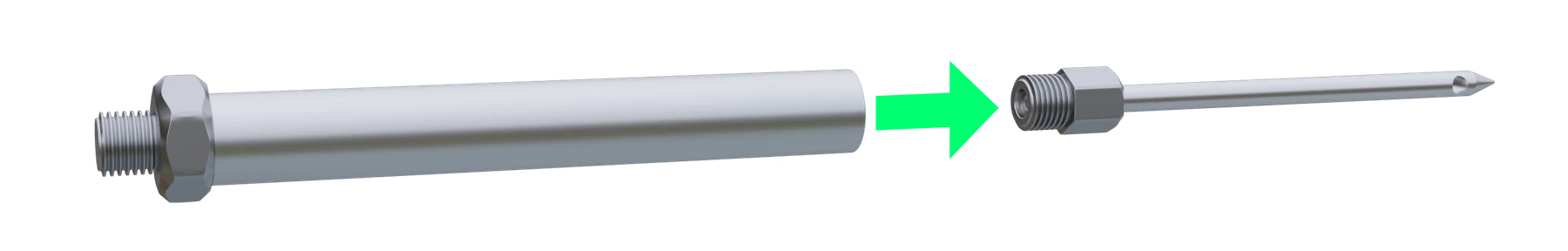

Dva elementa kompleta prije spajanja: cjevčica i tanka igla. Zelena strelica pokazuje smjer sastavljanja.

03 · Sastavljanje kompleta

Spojite iglu s injekcijskom cjevčicom

Odaberite kompatibilan komplet igle i cjevčice kako bi nakon ugradnje vrh dovodio materijal na planirano mjesto. Način spajanja provjerite za konkretan model.

Prije ugradnje procijenite stanje elemenata i prohodnost puta ubrizgavanja. Duljina kompleta proizlazi iz presjeka spoja; sama sličnost elemenata s crtežom ne potvrđuje njihovu zamjenjivost.

Provjerite kompatibilnost elemenata.
Nemojte ugrađivati oštećenu ili začepljenu iglu.

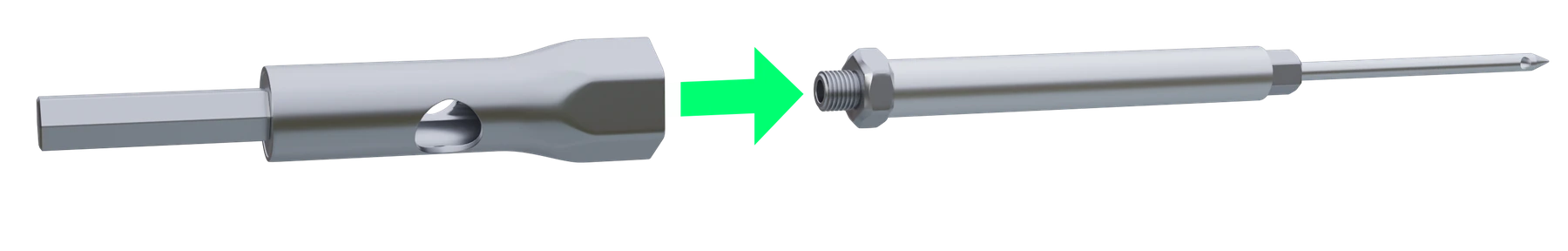

Nastavak i sastavljeni komplet igle s cjevčicom; strelica prikazuje njihovo zajedničko djelovanje tijekom ugradnje.

04 · Sastavljanje kompleta

Pripremite odgovarajući nastavak za ugradnju

Prikazana varijanta zahtijeva nastavak prilagođen kompletu. Treba prenijeti pokret ugradnje prema uputama i omogućiti kontroliranu ugradnju.

Nemojte određivati silu zatezanja prema izgledu ilustracije. Način ugradnje ovisi o konkretnom priboru i pripremljenoj rupi.

Upotrijebite kompatibilan nastavak.
Provjerite mogućnost kontrole dubine ugradnje.

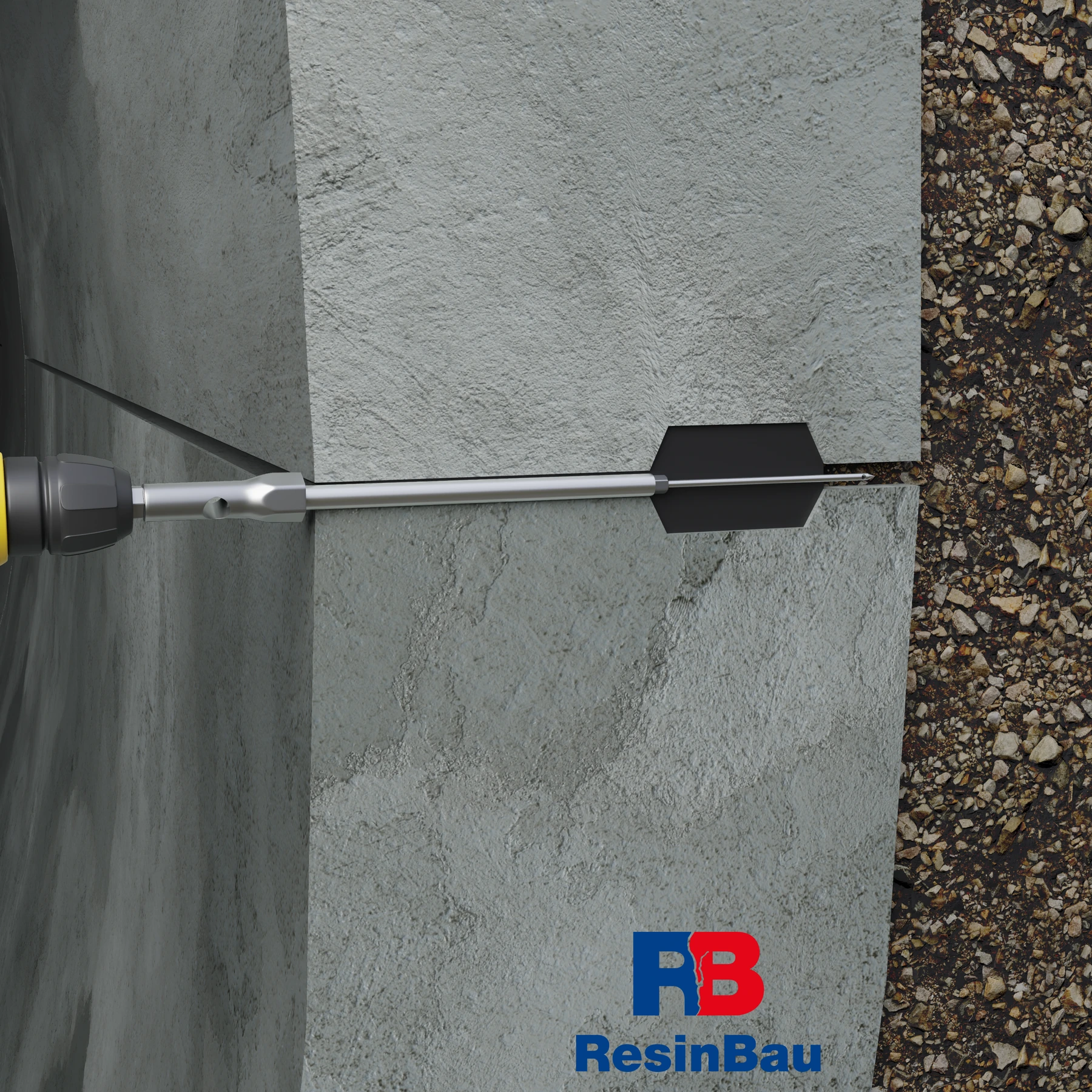

Komplet je uveden u rupu; vrh igle dopire do zone spoja, a alat služi za ugradnju.

05 · Ugradnja kompleta

Ugradite komplet u pripremljenu rupu

Uvedite i ugradite komplet prema uputama modela, održavajući planirani položaj vrha. Alat olakšava ugradnju, ali ne zamjenjuje kontrolu pogotka u cilj.

Prije ubrizgavanja materijala provjerite stabilnost, priključak i mogućnost dovođenja injekcijskog materijala. Nemojte početi pumpati ako postoji sumnja nalazi li se vrh u ciljnoj zoni.

Potvrdite položaj i stabilnost.
Provjerite nepropusnost priključka.

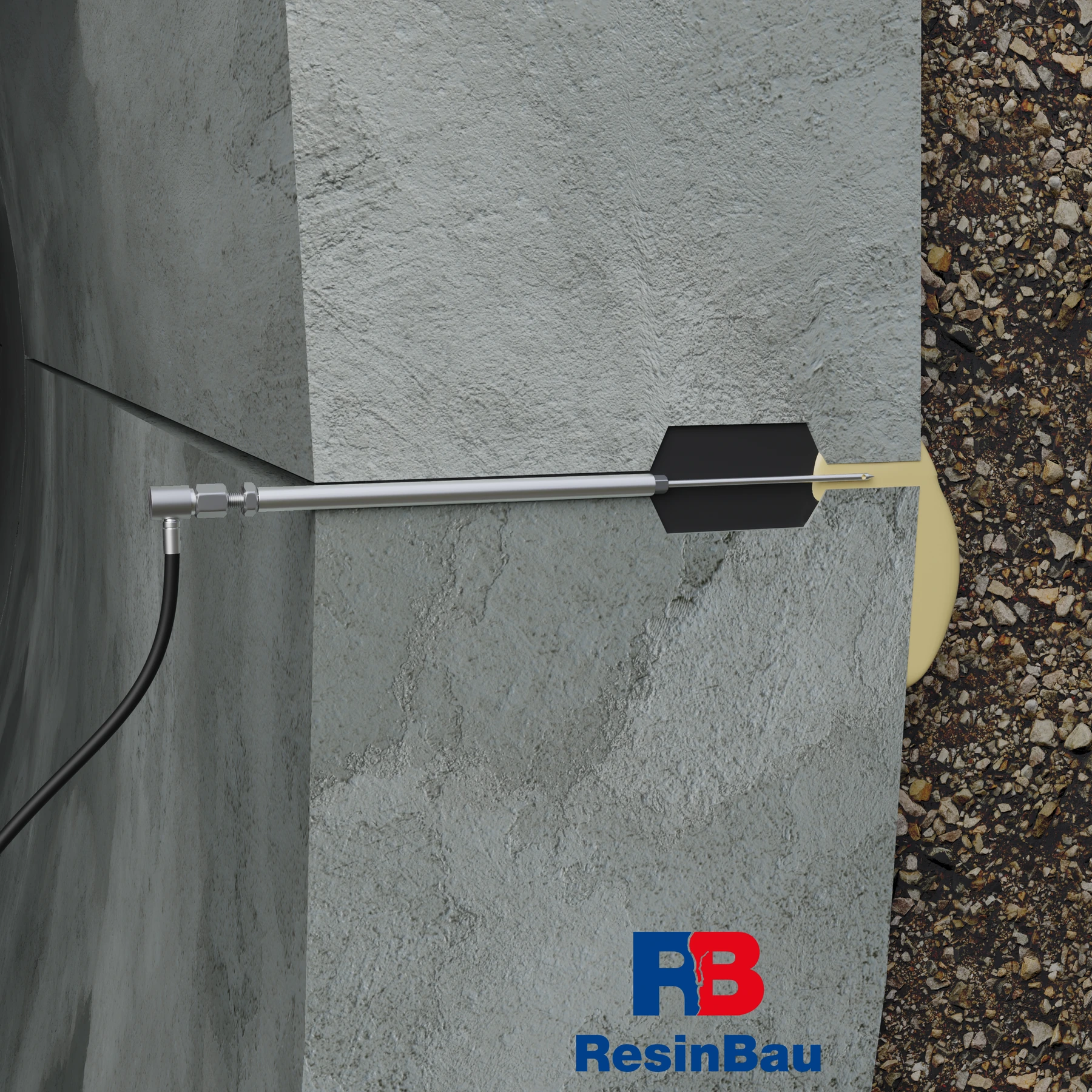

Crijevo pumpe priključeno je na komplet; žuti injekcijski materijal prolazi u propusnu zonu uz spoj.

06 · Ubrizgavanje i promatranje

Ubrizgavajte materijal u zonu uz brtvu

Prilagodite materijal vodi, pomicanju, geometriji i mogućnosti njegova zadržavanja u spoju. Pri snažnom dotoku može biti potrebna zasebna faza ograničavanja protoka prije odgovarajućeg brtvljenja.

Tijekom probe promatrajte tlak, potrošnju i istjecanja u okolini. Nemojte poistovjećivati ispunu prikazanu na crtežu s dokazanom ispunjenošću stvarnog spoja. Nekontrolirana migracija iza obloge zahtijeva procjenu i korekciju.

Kontrolirajte materijal u ciljnoj zoni.
Reagirajte na neuobičajenu potrošnju ili istjecanje.

Materijali za tunele →Tlak i praćenje →

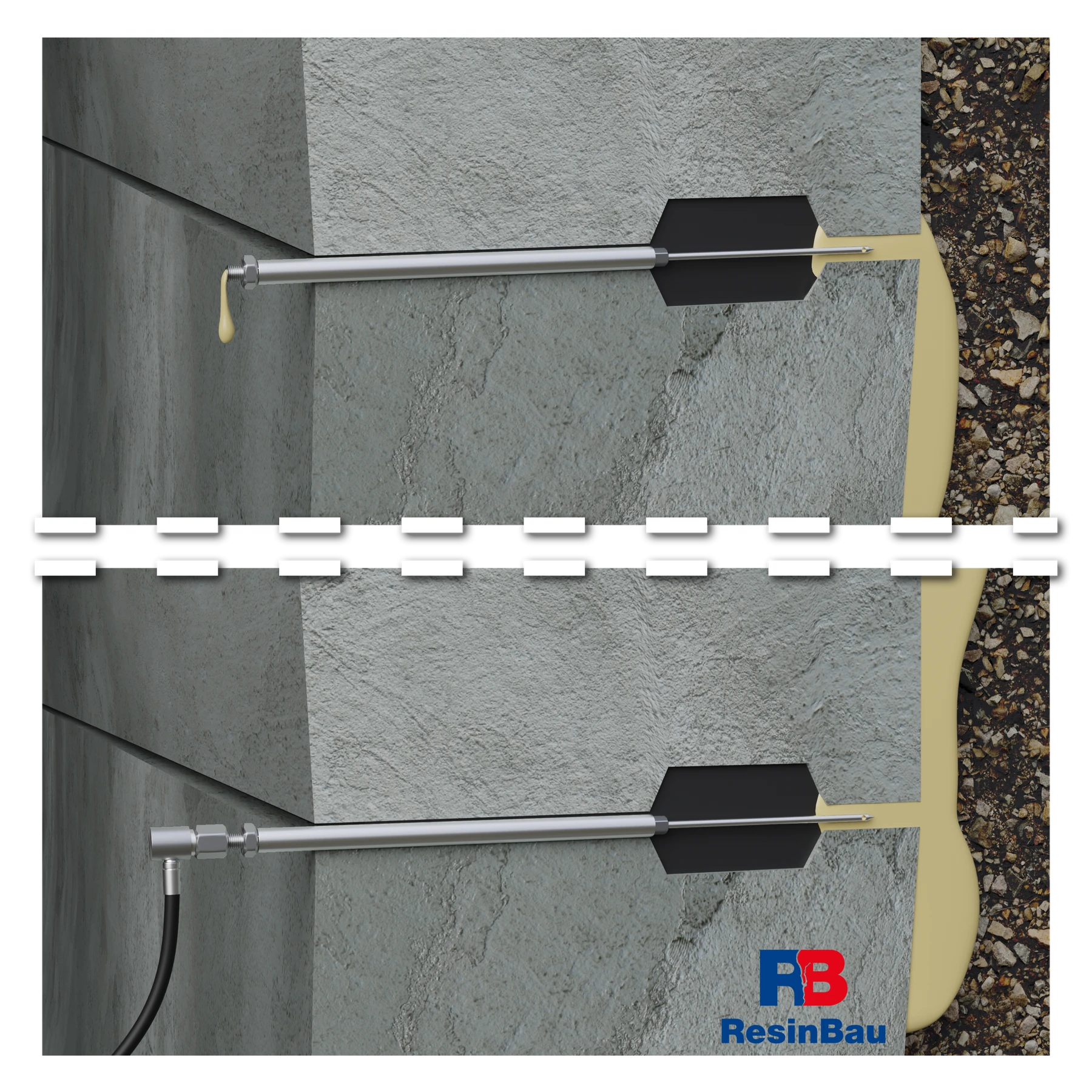

Dvije točke ubrizgavanja u spoju. Materijal koji se pojavljuje uz sljedeću točku pokazuje njihovu povezanost.

07 · Ubrizgavanje i primopredaja

Promatrajte sljedeće točke i završite rad

Prolaz materijala do sljedeće igle opažanje je širenja u zoni. Nastavak temeljite na probi i ponašanju dionice, a ne samo na pojavi prve kapi. Bilježite količinu, tlak i mjesta istjecanja.

U prikazanom detalju igla ostaje u konstrukciji. Završetak priključka i primopredaju provedite prema sustavu i projektu popravka. Procijenite nepropusnost i ponašanje spoja nakon završetka; sam dodir materijala između točaka ne zamjenjuje tu kontrolu.

Sačuvajte dokumentaciju pojedinih točaka.
Provjerite nepropusnost nakon završetka.

Čišćenje sustava ubrizgavanja →

Označite položaj prije imenovanja metode

Pridružite opažanja prstenu ili dionici tunela i položaju na opsegu. Razlikujte curenje iz spoja, pukotinu segmenta, kavernu, prodor i sumnju na šupljinu iza obloge. Za svaku zonu zabilježite vodne uvjete, prethodne intervencije i pristup popravku.

U donjem dijelu tunela skuplja se i lokalna voda i voda koja se slijeva sa strana i svoda. Mokra točka uz dno ne mora biti izvorno mjesto propuštanja. Usporedite opažanja duž spoja i na susjednim prstenima, također nakon čišćenja površine.

Tri zone znače tri zadatka

U spoju segmenata

Cilj je brtvljenje ispitanog prostora uz spoj, uz očuvanje njegove funkcije. Pristup iglom ili bušotinom prilagođava se stvarnom presjeku, položaju brtve i dopuštenom zahvatu.

U samom segmentu

Pukotina, oštećeni rub i kaverna nisu isti nedostatak. Utvrdite je li potrebno elastično brtvljenje, ispunjavanje šupljine ili popravak koji prenosi sile. Posljednje određuje konstrukcijski projekt.

Iza obloge

Materijal može stići u neispunjen prostor ili tlo. To znači drukčiji opseg ispitivanja, kontrole pomaka i obračuna nego kod lokalnog brtvljenja spoja.

Pristup budućem popravku

Prije zatvaranja slojeva mogu se projektirati trajne točke ubrizgavanja i kontrole. Njihova prisutnost osigurava tehnološki pristup; sama po sebi ne potvrđuje oslonac ni nepropusnost obloge.

Igla je dio planiranog pristupa

Presjek prikazuje ubrizgavanje u zonu spoja segmenata. Geometriju igle, dubinu i položaj vrha treba povezati s dokumentacijom spoja. Nemojte iglu smatrati alatom za nasumično probijanje brtve. Čišćenje pukotine i prohodnost točaka omogućuju razlikovanje vode od pristiglog materijala.

Odaberite kratku referentnu dionicu. Jedna točka služi ubrizgavanju, a sljedeće kontroliranom promatranju i daljnjem injektiranju. Planirajte način njihova zatvaranja bez odvajanja sustava pod tlakom. Za zone koje zahtijevaju ograničenje istjecanja odaberite zatvaranje koje ostavlja mogućnost promatranja i ne blokira pomicanje spoja.

Spoj može biti povezan s prostorom iza obloge

Pojava materijala na susjednoj točki potvrđuje povezanost puta protoka. Ako količina raste bez napretka, materijal istječe u udaljenoj sekciji ili voda nosi čestice tla, ponovno procijenite zonu djelovanja. Moguća je povezanost s prostorom izvan spoja. Izostanak pijeska u malom kanalu igle ne isključuje takvu vezu.

Prijelaz na injektiranje iza obloge mijenja zadatak. Potrebno je ispitivanje dostupnog prostora, ograničenja tlaka, mogućih putova otjecanja i načina mjerenja reakcije konstrukcije. Nije dovoljno povećati granicu količine materijala u dosadašnjem postupku.

Povežite čišćenje, reakciju i promatranje

Nečistoće u zoni spoja mogu oslabiti prionjivost i prikriti put istjecanja. Nakon pripreme provedite probu vremena reakcije pri radnoj temperaturi. Prilagodite ga duljini puta, protoku vode i mogućnosti zadržavanja materijala. Pri intenzivnom dotoku faza zaustavljanja treba stvoriti uvjete za odabrano glavno brtvljenje.

Ubrizgavajte postupno bilježeći tlak, količinu, vrijeme i redoslijed prolaza. Kontrolirano dodatno injektiranje znači dopunjavanje dostupne zone unutar vremena obradivosti; nije sinonim za visoki tlak. U ventiliranom području odabir završne obrade treba uzeti u obzir zaštitu materijala osjetljivih na isušivanje.

Šupljina ispod obloge zahtijeva kontrolu pomaka

Ako je cilj ispunjavanje ili stabilizacija oslonca, projekt određuje materijal, faze i način kontrole obloge. Smola koja ekspandira može djelovati na konstrukciju i nakon završetka pumpanja. Očitanja nivelacije treba uspoređivati s potrošnjom i prolazima materijala.

Neplanirano podizanje, nagli rast tlaka ili izostanak očekivane povezanosti zahtijevaju zaustavljanje i ponovnu procjenu sekcije. Pogledajte razliku između stabilizacije, ispunjavanja i podizanja. Parametar crijeva ili pakera nije dopušteni tlak za oblogu.

Provedite primopredaju sekcije u njezinim radnim uvjetima

Planirajte razdoblje radova s vremenom za pripremu, reakciju, čišćenje i kontrolu. U dokumentaciji sekcije zabilježite ciljnu zonu, točke, recepturu, potrošnju i mjesta neplaniranih istjecanja. Nemojte prenositi rezultat jedne dionice na cijelu oblogu s promjenjivim uvjetima.

Primopredaja brtvljenja obuhvaća susjedne putove vode i spojeve sekcija. Primopredaja stabilizacije uključuje i potrebna mjerenja oslonca i pomaka. Kontrola nakon promjene vodnih uvjeta omogućuje procjenu mjesta koja tijekom radova nisu bila aktivna.
