Tuneluri: etanșarea îmbinărilor și controlul secțiunilor

Apa se poate deplasa de-a lungul îmbinării și poate apărea departe de neetanșeitate. Împarte reparația în funcție de zona de acțiune: în rost, în segment sau în spatele căptușelii.

Evaluare Traseu și variante Selectare și pasul următor

URMĂREȘTE TEHNOLOGIA

Îmbinarea segmentelor: acces cu ac și controlul injectării

Mai întâi vezi scopul în secțiunea completă, apoi parcurge forarea, asamblarea și montarea ansamblului, injectarea și observarea punctelor următoare. Secvența se referă la îmbinarea prezentată a segmentelor; celelalte zone ale căptușelii necesită evaluare separată.

Secțiune prin îmbinarea segmentelor: profilul negru reprezintă zona garniturii, culoarea galbenă materialul injectat lângă îmbinare, iar elementul subțire acul care conduce materialul.

01 · Scop și geometrie

Identifică zona de etanșare a îmbinării

Scopul detaliului prezentat este conducerea materialului în zona neetanșă de lângă îmbinarea segmentelor. Schema arată traseul țintă al materialului și acul rămas; planșele următoare explică pregătirea și execuția.

Identifică geometria reală a rostului, poziția garniturii și condițiile de apă. Acesta este un singur detaliu de tunel. Repararea unei fisuri a segmentului, umplerea unui gol în spatele căptușelii și stabilizarea terenului au scopuri diferite și necesită acces și selectare a materialului separate.

Distinge rostul de fisură și de golul din spatele căptușelii.
Stabilește poziția garniturii înainte de forare.

Selectarea materialului și zonei tunelului →

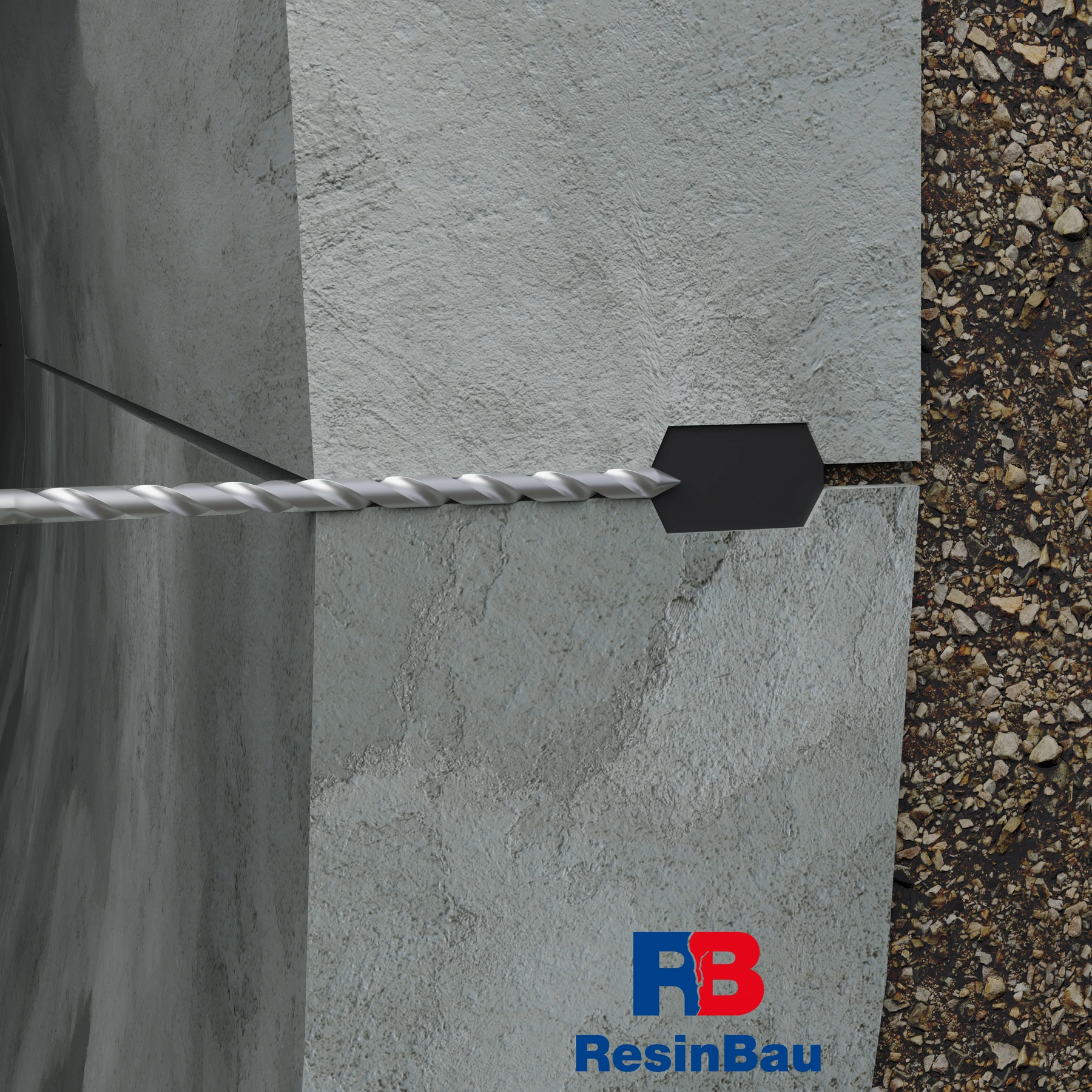

Burghiul condus dinspre interiorul construcției ajunge în zona îmbinării de lângă profilul negru al garniturii.

02 · Pregătirea accesului

Execută accesul la zona identificată

Planifică gaura pe baza detaliului segmentelor și garniturii. Traseul prezentat este o schemă de acces la o zonă concretă, nu permisiune pentru forarea arbitrară a garniturii, armăturii sau întregii căptușeli.

Controlează direcția și adâncimea. Oprirea găurii înainte de țintă și conducerea ei dincolo de zona intenționată pot duce la o răspândire complet diferită a materialului. Adaptează pregătirea găurii la acul și materialul selectate.

Verifică documentația îmbinării.
Confirmă adâncimea și trecerea liberă.

Probă tehnologică →

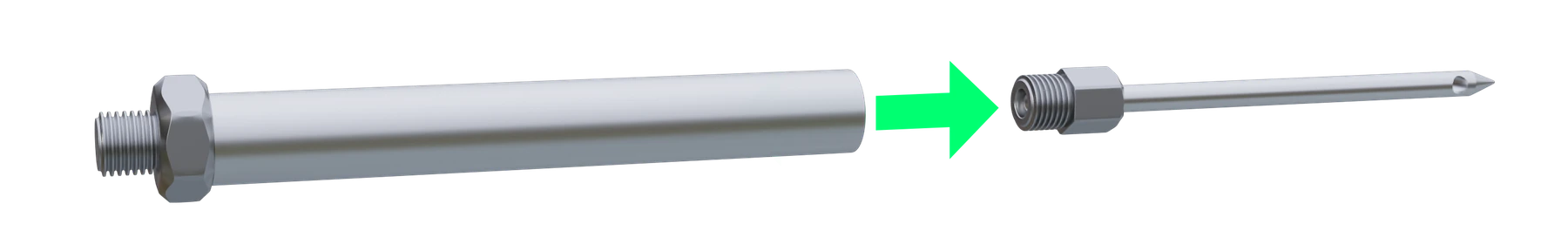

Două elemente ale ansamblului înainte de conectare: tubul și acul subțire. Săgeata verde indică direcția asamblării.

03 · Montarea ansamblului

Conectează acul cu tubul de injectare

Alege un ansamblu compatibil de ac și tub, astfel încât după montare capătul să introducă materialul în locul planificat. Verifică modul de conectare pentru modelul concret.

Înainte de montare, evaluează starea elementelor și trecerea liberă pe traseul de injectare. Lungimea ansamblului rezultă din secțiunea îmbinării; simpla asemănare a elementelor cu desenul nu confirmă interschimbabilitatea lor.

Verifică compatibilitatea elementelor.
Nu monta un ac deteriorat sau blocat.

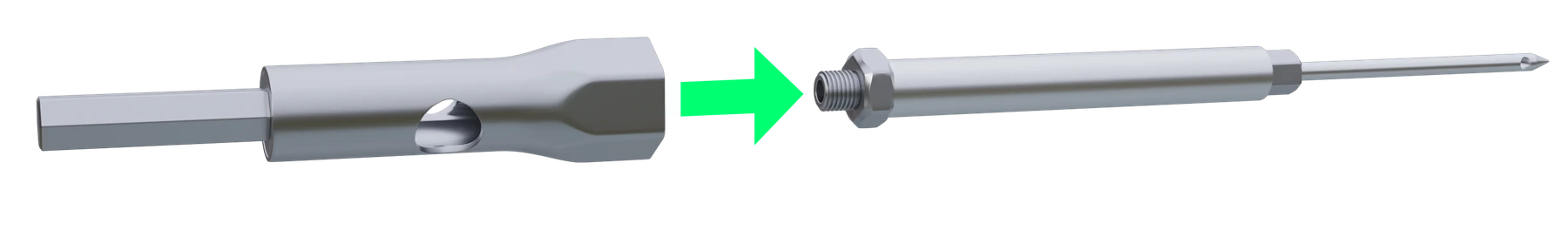

Capul și ansamblul asamblat al acului cu tubul; săgeata arată conlucrarea lor în timpul montării.

04 · Montarea ansamblului

Pregătește capul corespunzător de montare

Varianta prezentată necesită un cap adaptat ansamblului. Acesta trebuie să transmită mișcarea de montare conform instrucțiunilor și să permită montarea controlată.

Nu alege forța de strângere pe baza aspectului ilustrației. Modul de montare depinde de accesoriul concret și gaura pregătită.

Folosește un cap compatibil.
Verifică posibilitatea controlului adâncimii de montare.

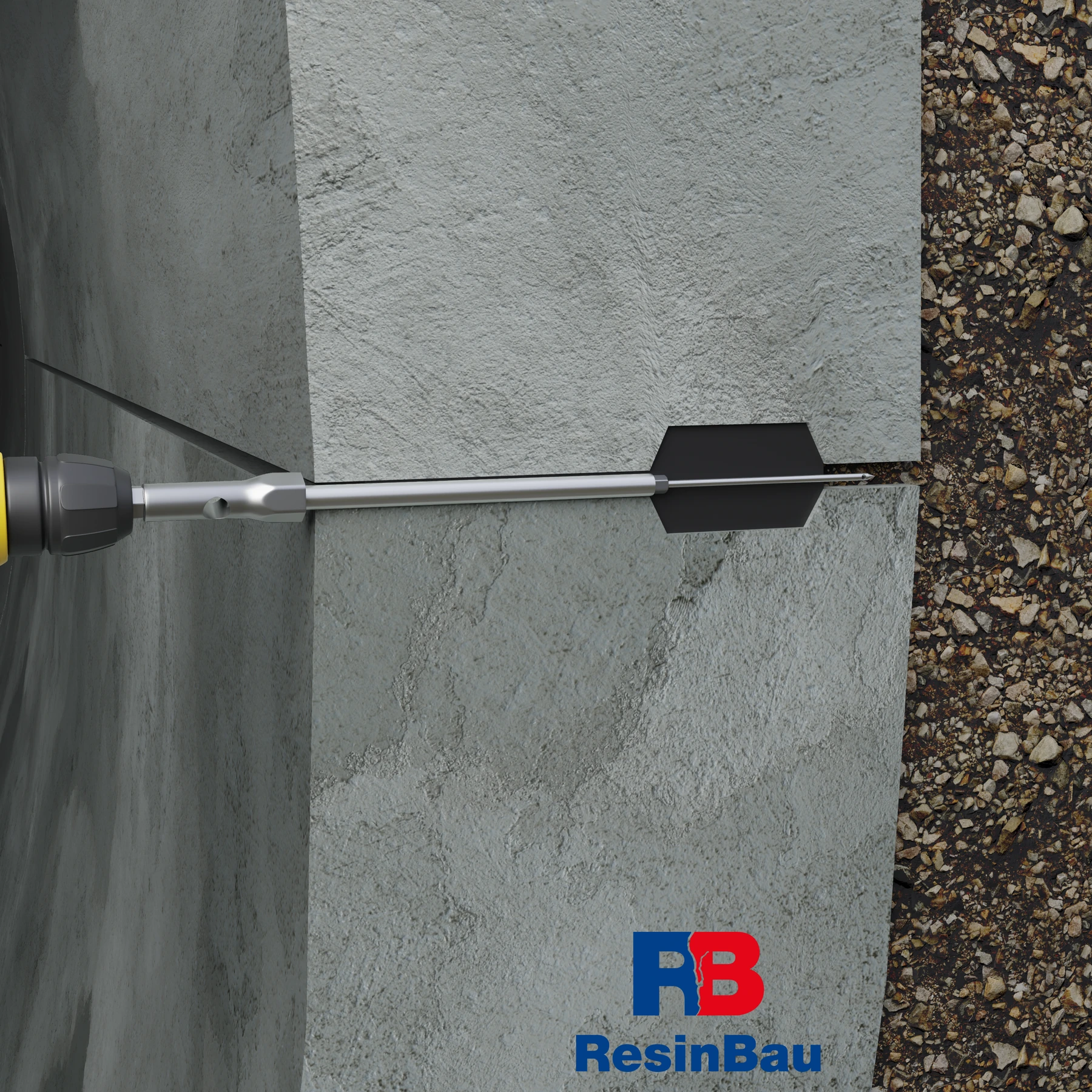

Ansamblul a fost introdus în gaură; capătul acului ajunge în zona îmbinării, iar unealta servește la montare.

05 · Montarea ansamblului

Montează ansamblul în gaura pregătită

Introdu și montează ansamblul conform instrucțiunilor modelului, păstrând poziția planificată a capătului. Unealta facilitează montarea, dar nu înlocuiește controlul atingerii țintei.

Înainte de injectarea materialului, controlează stabilitatea, conectarea și posibilitatea conducerii materialului injectat. Nu începe pomparea dacă există îndoieli că vârful se află în zona țintă.

Confirmă poziția și stabilitatea.
Verifică etanșeitatea conectării.

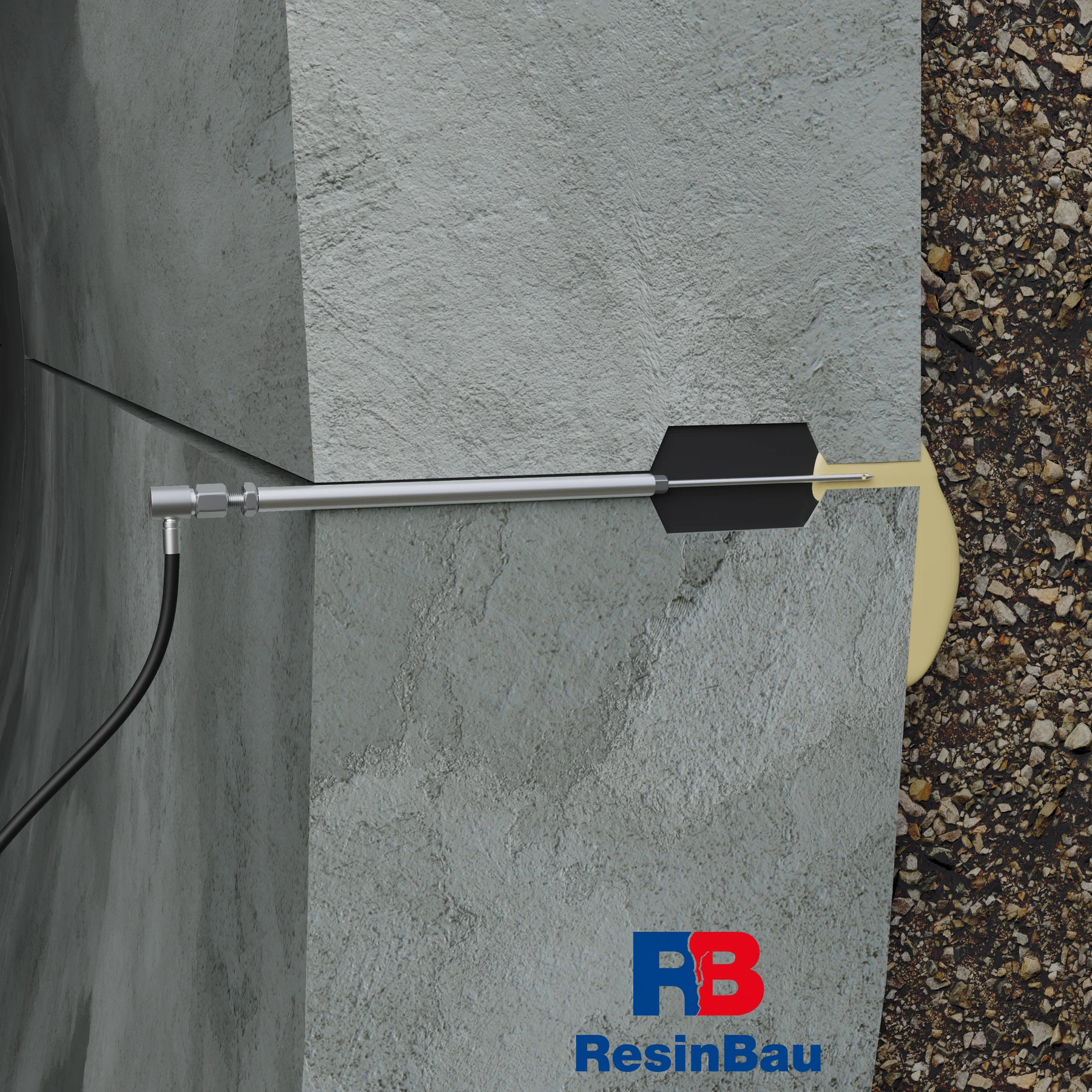

Furtunul pompei a fost conectat la ansamblu; materialul injectat galben trece în zona neetanșă de lângă rost.

06 · Injectare și observare

Injectează materialul în zona de lângă garnitură

Alege materialul pentru apă, mișcare, geometrie și posibilitatea reținerii lui în îmbinare. La aflux puternic, poate fi necesară o etapă separată de limitare a debitului înainte de etanșarea propriu-zisă.

În timpul probei, urmărește presiunea, consumul și scurgerile din apropiere. Nu echivala umplerea prezentată în desen cu umplerea dovedită a îmbinării reale. Migrarea necontrolată în spatele căptușelii necesită evaluare și corecție.

Controlează materialul în zona țintă.
Reacționează la consum sau scurgere atipice.

Materiale pentru tuneluri →Presiune și observare →

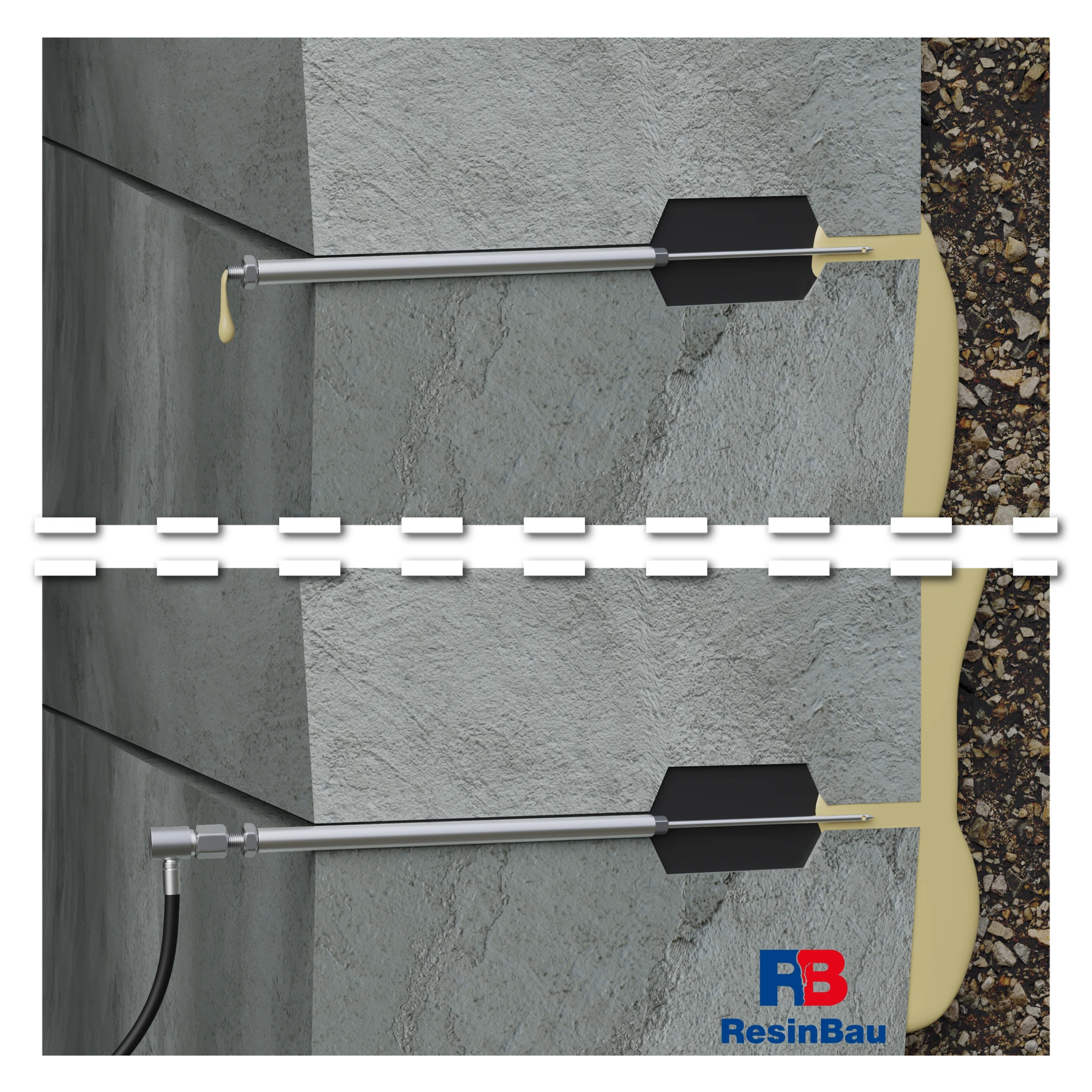

Două puncte de injectare în îmbinare. Materialul care apare la punctul următor arată comunicarea dintre ele.

07 · Injectare și recepție

Urmărește punctele următoare și încheie lucrul

Trecerea materialului la acul următor este o observație a răspândirii în zonă. Bazează continuarea pe probă și comportamentul tronsonului, nu doar pe apariția primei picături. Înregistrează cantitatea, presiunea și locurile de ieșire.

În detaliul prezentat, acul rămâne în construcție. Efectuează încheierea conectării și recepția conform sistemului și proiectului de reparare. Evaluează etanșeitatea și comportamentul rostului după încheiere; simplul contact al materialului între puncte nu înlocuiește acest control.

Păstrează documentația fiecărui punct.
Verifică etanșeitatea după încheiere.

Curățarea sistemului de injectare →

Marchează poziția înainte de a denumi metoda

Atribuie observațiile inelului sau tronsonului tunelului și poziției pe perimetru. Separă infiltrația din rost, fisura segmentului, caverna, traversarea și suspiciunea unui gol în spatele căptușelii. Pentru fiecare zonă, înregistrează condițiile de apă, intervențiile anterioare și accesul la reparație.

În partea inferioară a tunelului se acumulează atât apa locală, cât și cea care curge de pe laturi și boltă. Punctul umed de lângă fund nu trebuie să fie locul inițial al neetanșeității. Compară observațiile de-a lungul rostului și pe inelele vecine, inclusiv după curățarea suprafeței.

Trei zone înseamnă trei sarcini

În rostul segmentelor

Scopul este etanșarea spațiului identificat de lângă îmbinare, păstrând funcția ei. Accesul cu ac sau foraj se alege pentru secțiunea reală, poziția garniturii și intervenția admisibilă.

În segmentul propriu-zis

Fisura, marginea deteriorată și caverna nu sunt același defect. Stabilește dacă este necesară etanșare elastică, umplerea golului sau o reparație care transmite forțe. Aceasta din urmă este stabilită de proiectul structural.

În spatele căptușelii

Materialul poate ajunge într-un spațiu neumplut sau în teren. Aceasta înseamnă altă amploare a evaluării, controlului deplasărilor și bilanțului decât etanșarea locală a rostului.

Acces pentru reparație viitoare

Înainte de închiderea straturilor, se pot proiecta puncte permanente de injectare și control. Prezența lor asigură acces tehnologic; nu confirmă prin ea însăși reazemul sau etanșeitatea căptușelii.

Acul face parte din accesul planificat

Secțiunea arată injectarea în zona îmbinării segmentelor. Geometria acului, adâncimea și poziția capătului trebuie corelate cu documentația rostului. Nu considera acul o unealtă pentru străpungerea întâmplătoare a garniturii. Curățarea rostului și trecerea liberă prin puncte permit distingerea apei de materialul care ajunge.

Alege un tronson scurt de referință. Un punct servește la injectare, iar următoarele la observare controlată și injectare ulterioară. Planifică modul de închidere a lor fără deconectarea sistemului sub presiune. Pentru zonele care necesită limitarea scurgerii, alege o închidere care lasă posibilitatea observării și nu blochează funcționarea îmbinării.

Rostul poate comunica cu spațiul din spatele căptușelii

Apariția materialului în punctul vecin confirmă conectarea traseului de curgere. Dacă cantitatea crește fără progres, materialul iese într-o secțiune îndepărtată sau apa transportă particule de teren, reevaluează zona de acțiune. Este posibilă comunicarea cu un spațiu din afara rostului. Absența nisipului în canalul mic al acului nu exclude o asemenea legătură.

Trecerea la injectare în spatele căptușelii schimbă sarcina. Este necesară evaluarea spațiului disponibil, a limitărilor presiunii, posibilelor căi de evacuare și a modului de măsurare a reacției construcției. Nu este suficientă mărirea limitei materialului în procedura anterioară.

Corelează curățarea, reacția și observarea

Impuritățile din zona rostului pot reduce aderența și ascunde traseul scurgerii. După pregătire, efectuează o probă a timpului de reacție la temperatura lucrării. Alege-l pentru lungimea traseului, debitul apei și posibilitatea reținerii materialului. La aflux intens, etapa de oprire trebuie să creeze condițiile pentru etanșarea principală selectată.

Injectează treptat, înregistrând presiunea, cantitatea, timpul și ordinea trecerilor. Reinjectarea controlată de completare înseamnă completarea zonei accesibile în intervalul de lucru; nu este sinonimă cu presiunea mare. În aria ventilată, alegerea finisajului trebuie să includă protecția materialelor sensibile la uscare.

Golul de sub căptușeală necesită controlul deplasărilor

Dacă scopul este umplerea sau stabilizarea reazemului, proiectul stabilește materialul, etapele și modul de control al căptușelii. Rășina care se expandează poate acționa asupra construcției și după încheierea pompării. Citirile nivelmentului trebuie corelate cu consumul și trecerile materialului.

Ridicarea neplanificată, creșterea bruscă a presiunii sau absența comunicării așteptate necesită oprirea și reevaluarea secțiunii. Vezi diferența dintre stabilizare, umplere și ridicare. Parametrul furtunului sau packerului nu este presiunea admisibilă pentru căptușeală.

Recepționează secțiunea în condițiile ei de funcționare

Planifică un interval de lucru cu timp pentru pregătire, reacție, curățare și control. În documentația secțiunii, înregistrează zona țintă, punctele, formula, consumul și locurile scurgerilor neplanificate. Nu transfera rezultatul unui singur tronson întregii căptușeli cu condiții variabile.

Recepția etanșării include traseele vecine ale apei și îmbinările secțiunilor. Recepția stabilizării include și măsurătorile necesare ale reazemului și deplasărilor. Controlul după schimbarea condițiilor de apă permite evaluarea locurilor inactive în timpul lucrărilor.
