WISSEN · BODEN UND FUNDAMENTE

Boden und Fundamente: Stabilisierung, Hohlräume, Anhebung

Alle drei Aufgaben können Injektionen nutzen, haben aber unterschiedliche Ziele und Abnahmekriterien. Beginnen Sie mit der Ursache des Auflagerverlusts und wählen Sie dann Material und Bauwerkskontrolle.

UntersuchungAblauf und VariantenAuswahl und nächster Schritt

VERFAHREN SCHRITT FÜR SCHRITT

Boden und Fundamente: sechs Zugangs- und Verteilungsvarianten

Dies ist eine Sammlung von Varianten, keine Liste sechs aufeinanderfolgender Schritte. Die ersten beiden Querschnitte zeigen den Zugang unter das Fundament, die nächsten beiden unter die Platte, die letzten vergleichen den Materialaustritt aus der Lanze. Legen Sie zuerst das Ziel fest: Konsolidierung, Wiederherstellung der Auflagerung, geplante Anhebung oder Wassersperre.

Die Lanze bestimmt den Einbringungsort; die gelbe Zone stellt den beabsichtigten Wirkungsbereich dar.

01 · Zugang unter das Fundament

Ziel und Variante A: Zugang unter das Fundament von innen

Das Material soll die erkundete Schicht unter dem Fundament erreichen. Die Zeichnung verbindet den zur Bodenoberfläche gemessenen Winkel, den Eintrittsabstand zur Wand, die Fundamentunterkante und die Arbeitstiefe darunter. Die Lanzenlänge wird entlang ihrer Achse gemessen und entspricht daher nicht der senkrechten Tiefe.

Die Angabe 50% bezeichnet einen Bezugspunkt in der gezeigten Wandgeometrie; sie legt nicht für jedes Fundament die Verstärkungsposition fest. Der gelbe Körper garantiert weder die Form des Wirkungsbereichs noch eine Tragfähigkeitsverbesserung. Ziel und Arbeitsschicht müssen anhand von Bauwerks- und Bodenuntersuchung festgelegt werden.

  • Fundament, Platte und Leitungen untersuchen.
  • Zielschicht vor der Längenberechnung festlegen.
Zugangsgeometrie unter das Fundament →Auflagerverlust untersuchen →
Der äußere Zugang verändert Eintrittspunkt und Winkelbezug.

02 · Zugang unter das Fundament

Variante B: Zugang unter das Fundament von außen

Hier wird der Winkel zur Geländeoberfläche und der Eintrittsabstand zur Außenwand gemessen. Zusammen mit der Tiefe der Fundamentunterkante bestimmen sie den Lanzenverlauf. Die markierten Enden auf verschiedenen Höhen zeigen mögliche Einbringungszonen, keine verpflichtende Folge von drei Injektionen.

Die Wahl des äußeren Zugangs erfordert die Prüfung von Platz, Leitungen und Schichten am Fundament. Dokumentieren Sie während der Einbringung die Aufnahme und führen Sie Bauwerksmessungen durch. Ungeplante Anhebung während der Stabilisierung erfordert einen Stopp; Anhebung muss ein gesondert geplantes Ziel sein.

  • Winkelbezug zur Geländeoberfläche prüfen.
  • Abbruchschwellen vor dem Versuch festlegen.
Versuch und Bauwerksmessung →

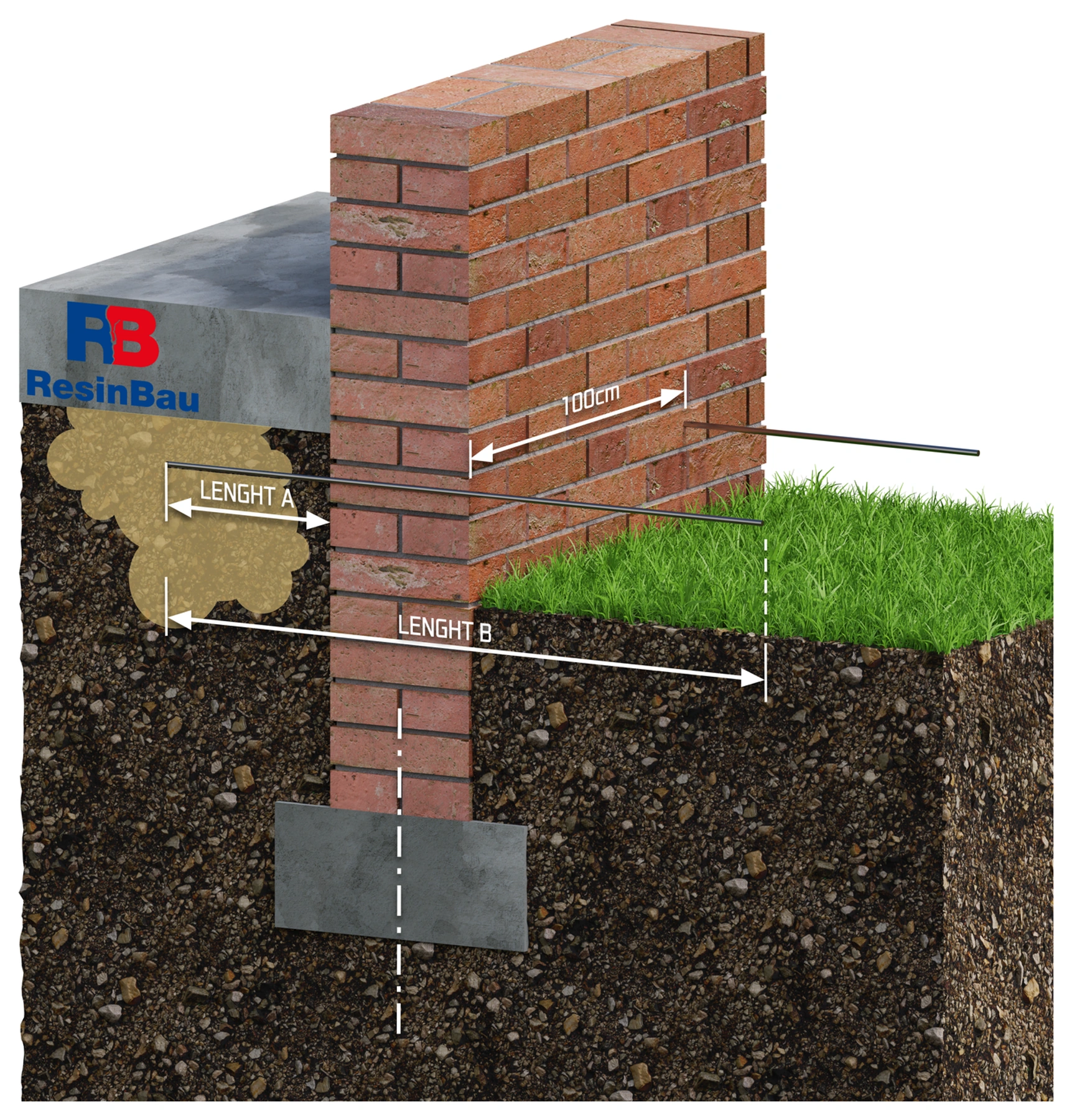

Der Einbringungspunkt liegt unter der Platte, der Zugangsweg führt durch die Wandzone.

03 · Zugang unter die Platte

Variante C: unter die Platte mit waagerechten Lanzen von außen

Diese Variante ermöglicht die Materialeinbringung unter die Platte über einen äußeren Zugang. Untersuchen Sie ihre Anschlüsse und die Ursache des Auflagerverlusts. Zwei Längenangaben unterscheiden den kürzeren Abschnitt unter der Platte vom längeren Zugangsweg zu dieser Stelle.

Das Maß 100 cm in der Illustration gehört zur dargestellten Lanzenanordnung; es ist kein fertiger Abstand für jede Platte. Planen Sie Punkte und Einbringungszone anhand eines Versuchs und beurteilen Sie den Fortschritt anhand von Bauwerksbeobachtung und Mengenbilanz. Das Füllen des nächstgelegenen Hohlraums beweist keine Verbesserung des tieferen Untergrunds.

  • Klären Sie, ob ein Hohlraum oder eine tiefere Bodenschicht das Ziel ist.
  • Mögliche Migration über den Plattenumriss hinaus kontrollieren.
Injektionsziele unterscheiden →GeoStabil →

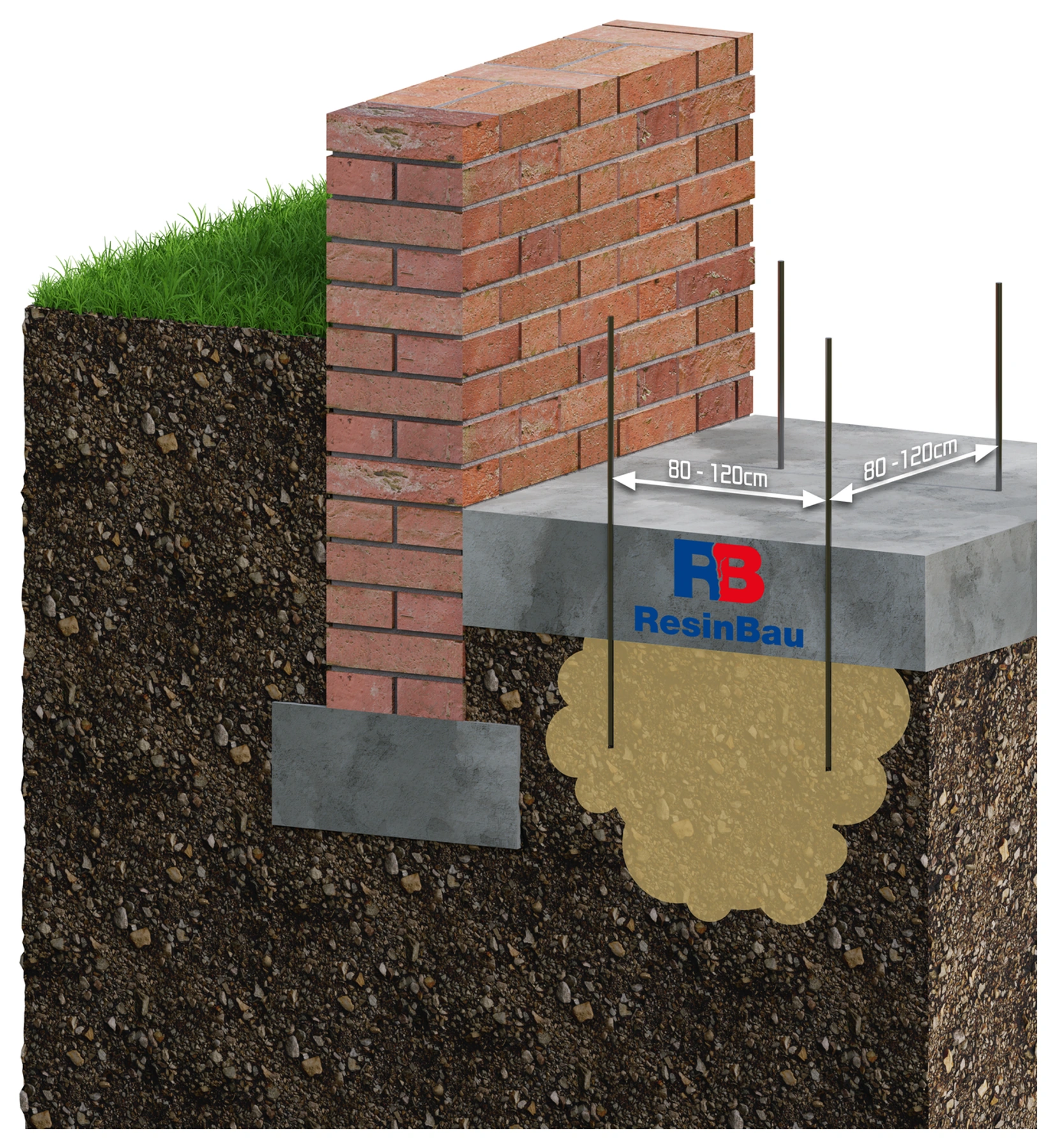

Das Durchbohren der Platte ermöglicht den direkten Zugang zur untersuchten Auflagerzone.

04 · Zugang unter die Platte

Variante D: unter die Platte durch Bohrungen von innen

Untersuchen Sie vor der Punktfestlegung Plattendicke und -schichten, Bewehrung und Leitungen. Die Lanzenenden sollen in der vom gewählten Verfahren erfassten Zone liegen. Der Abstand von 80–120 cm gehört zur gezeigten Variante; das tatsächliche Raster muss auf Untergrund und Versuchsergebnis abgestimmt werden.

Kontrollieren Sie beim Hohlraumverfüllen und Stabilisieren, ob sich die Platte ungeplant hebt. Ist Anhebung das Ziel, sind Zielhöhen, zulässige Verschiebungsdifferenzen und Messungen während der Einbringung erforderlich. Die Materialexpansion kann auch nach dem Pumpenstopp weitergehen.

  • Punkte unter Berücksichtigung der Leitungen abstecken.
  • Verschiebungen unabhängig vom Verbrauch messen.
GeoPolymer.55: Systemauswahl →Versuch und Abbruchkriterien →

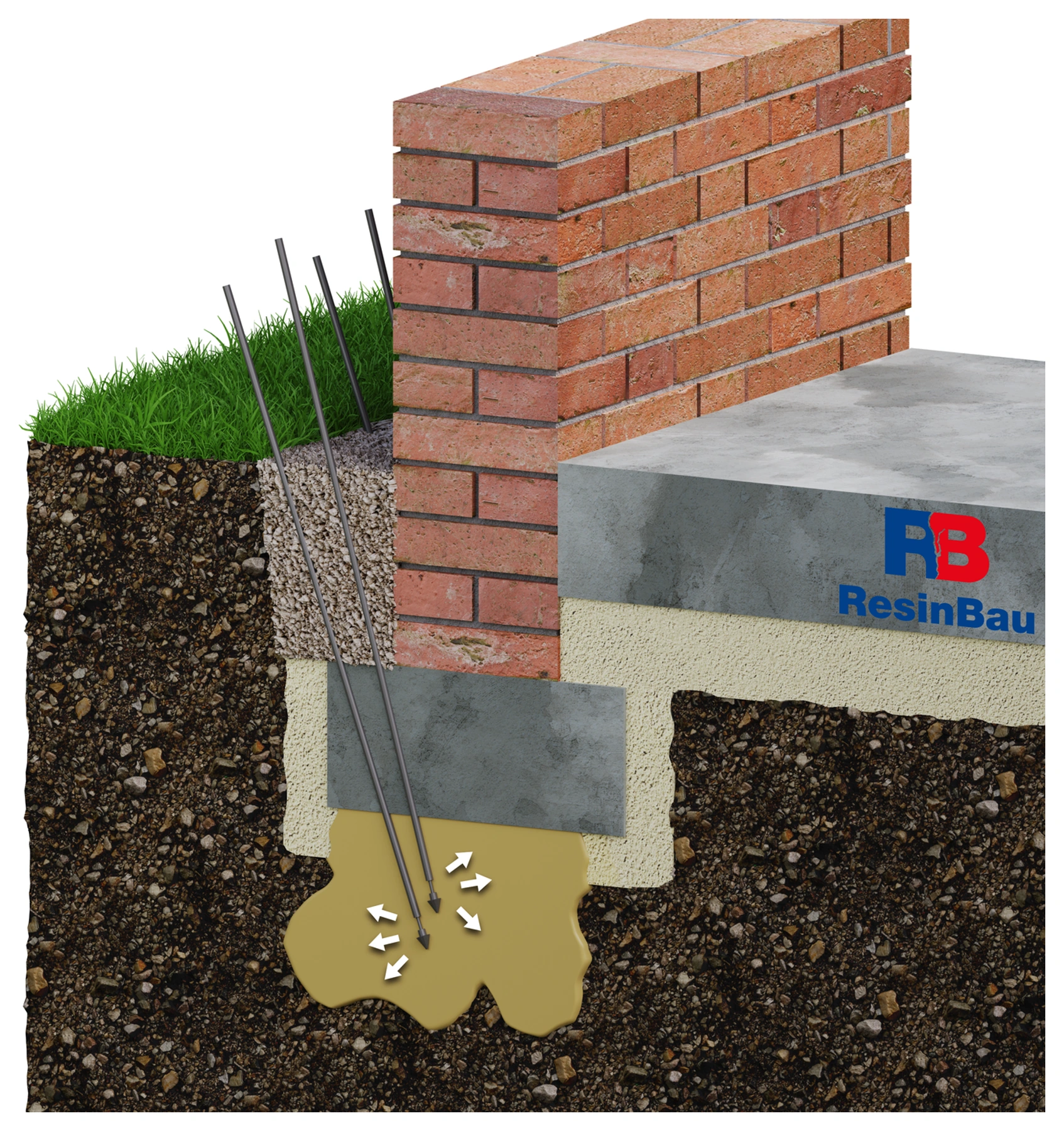

Der Endauslass lokalisiert die Einbringung am Lanzenende.

05 · Materialaustrittsart

Lanzenvariante: Einbringung durch ein zu öffnendes Ende

Bei dieser Variante wird die Spitze gemäß der Systemkonstruktion geöffnet, und das Material tritt am Lanzenende aus. Der Beginn der Einbringung wird daher durch die tatsächliche Endposition bestimmt, nicht allein durch die über dem Boden sichtbare Lanzenlänge.

Wählen Sie Einbau- und Öffnungsverfahren entsprechend Untergrund und konkretem System. Die Pfeile zeigen die Austrittsrichtung; der gelbe Körper bleibt eine Darstellung der beabsichtigten Zone. Tatsächlich bestimmen Boden, Hohlräume, Wasser und Expansionsbegrenzung den Migrationsweg.

  • Tiefe des Lanzenendes und freien Auslass bestätigen.
  • Tatsächliche Einbringung in jede Zone dokumentieren.
HAMMPACK-Lanzensysteme →Begrenzte Expansion und Untergrundwirkung →

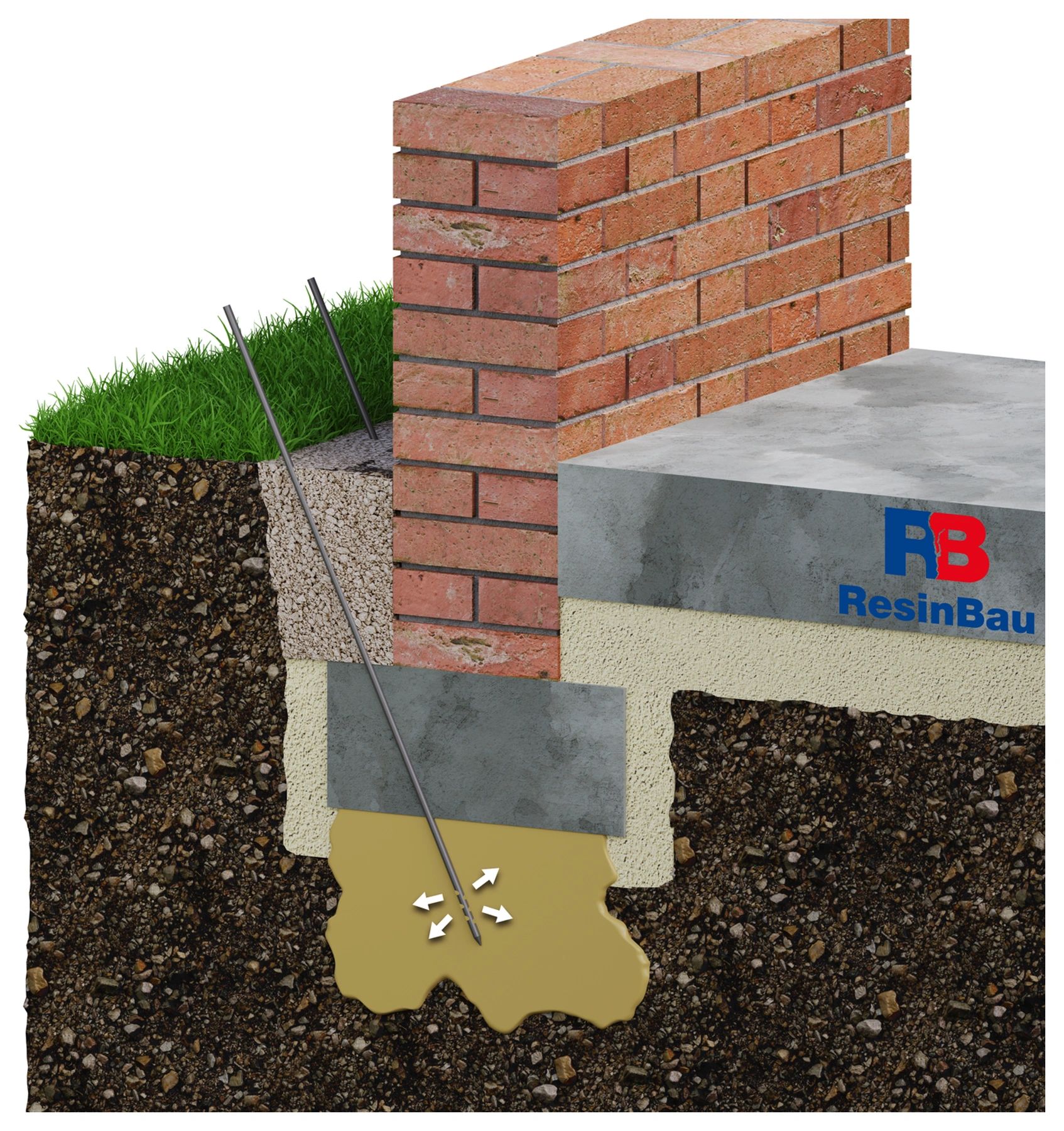

Die Auslasszone sollte in der vom Verfahren erfassten Schicht liegen.

06 · Materialaustrittsart

Lanzenvariante: Einbringung über einen perforierten Abschnitt

Der perforierte Abschnitt schafft mehrere Materialaustrittswege. Seine Position und Länge müssen auf die Arbeitsschicht abgestimmt werden; es genügt nicht, dass nur das Lanzenende die gewünschte Tiefe erreicht. Die Lage der Öffnungen garantiert keine gleichmäßige Förderverteilung in jedem Boden.

Ist eine Wassersperre das Ziel, muss die Abnahme Durchgängigkeit und Dichtheit der Zone umfassen. SoilConsolid wird passend zum untersuchten Boden und den Wasserbedingungen gewählt. GeoPolymer.55 kann nach individueller Auswahl und einem Versuch auf Durchgängigkeit und Dichtheit unter Kontrolle von Expansion und Migration für eine solche Sperre in Betracht gezogen werden; der gelbe Körper im Schema allein bestätigt das Ergebnis nicht.

  • Alle Auslässe in der Zielzone positionieren.
  • Ergebnis entsprechend dem Injektionsziel abnehmen.
SoilConsolid →GeoPolymer.55 →Systemreinigung nach Harzen →

Zuerst die Veränderung der Auflagerung klären

Eine gerissene Wand, ein absinkender Boden und eine unter Last kippelnde Platte weisen nicht automatisch auf dasselbe Problem hin. Möglich sind Hohlräume am Bauwerk, aufgelockerte Verfüllung, veränderte Wasserbedingungen oder eine tiefere schwache Schicht. Die Untersuchung sollte Bauwerk, Boden, Wasser und Verschiebungsgeschichte umfassen.

Sammeln Sie Fundamentquerschnitte, Baugrunduntersuchungen, Leitungslagen sowie Höhen- und Rissmessungen. Stellen Sie fest, ob der Vorgang anhält. Andernfalls kann die Einbringung in den am leichtesten zugänglichen Hohlraum ein örtliches Symptom verändern, während die Setzungsursache in einer anderen Schicht bestehen bleibt.

Erwartetes Ergebnis benennen

Bodenkonsolidierung und -abdichtung

Das Material soll auf eine erkundete Untergrundzone wirken, etwa Körner verbinden oder Wasserfluss begrenzen. Die Auswahl hängt von Eindringmöglichkeiten und Feuchtigkeitsbedingungen ab. Das Füllen eines Hohlraums unter einer Platte allein bestätigt keine Konsolidierung einer tieferen Schicht.

Hohlraumverfüllung und Wiederherstellung der Auflagerung

Ziel ist die kontrollierte Füllung des verfügbaren Raums. Seine Verbindungen müssen untersucht und der Fortschritt beobachtet werden. Bei einer Stabilisierung ist ungeplante Bauwerksanhebung ein Stoppsignal.

Kontrollierte Anhebung

Hier ist die Anhebung ein beabsichtigter Bestandteil der Planung. Sie erfordert Zielhöhe, zulässige Verschiebungsdifferenzen, Reihenfolge und Abbruchschwellen. Harzverbrauch ersetzt keine Bewegungsmessung.

Begrenzung des Wasserzuflusses

Eine Wassersperre hat andere Kriterien als eine verbesserte Auflagerung. Liegt das Problem im Zufluss hinter der Wand, vergleichen Sie die Lösung mit einer Schleierinjektion und untersuchen Sie mögliche Umgehungswege der Sperre.

Expansion ist ein Werkzeug, kein Reparaturergebnis

Ein in begrenztem Raum expandierendes Harz verhält sich anders als frei in einem Gefäß wachsender Schaum. Boden und belastetes Bauwerk begrenzen das Wachstum. Daher reicht der freie Aufschäumfaktor weder zur Verbrauchsberechnung noch zur Ermittlung der Hubkraft aus.

Die Festigkeit einer Materialprobe ist nicht die Tragfähigkeit des gesamten Boden-Fundament-Systems. Die Auflageränderung hängt auch von Materialverteilung, Bodenzustand und Bauwerkszusammenwirken ab. Die Auswahl sollte festlegen, wie das Ergebnis im Untergrund und am Objekt geprüft wird.

Die Lanze soll das Material in die richtige Schicht bringen

Planen Sie Einbringungspunkte in Querschnitt und Grundriss. Wählen Sie einen Zugang von innen oder außen unter Berücksichtigung von Leitungen, Fundamentkanten und erforderlicher Arbeitsebene. Die Anordnung mehrerer Tiefen sollte sich aus dem Verfahren ergeben, nicht nur aus der verfügbaren Lanzenlänge.

Offenes Ende, während der Förderung öffnende Spitze und perforierter Abschnitt schaffen unterschiedliche Materialaustrittswege. Wählen Sie das Lanzensystem passend zur Zielzone und den Einbaubedingungen. Der Geometrierechner hilft, den Zugang festzulegen; er bestimmt nicht die zu verstärkende Schicht.

Ein Referenzabschnitt verbindet Einbringung und Messung

Legen Sie vor Beginn Bezugspunkte und Ausgangsmesswerte fest. Der Versuch sollte Einbringung, Verbindungen, Mengenbilanz und Bauwerksreaktion unter repräsentativen Bedingungen prüfen. Dokumentieren Sie Material, Temperatur, Teilmengen, Zeit, Druck und Verschiebungen.

Bringen Sie in den verfahrensgemäß festgelegten Etappen ein und lassen Sie Zeit zur Reaktionsbeurteilung. Die Expansion kann nach dem Pumpenstopp fortdauern. Unterbrechen Sie bei ungeplanter Bewegung, unkontrolliertem Austritt, ungewöhnlicher Aufnahme oder Druckanstieg ohne Durchfluss. Legen Sie Abbruch- und Wiederaufnahmekriterien vor dem Versuch fest, nicht erst nach einer festgestellten Verschiebung.

Die Abnahme muss dem Ziel entsprechen

Bei Stabilisierung oder Bodenverbesserung legt die Planung das Bewertungsverfahren für die erreichte Auflagerung und die erforderlichen Prüfungen fest. Bei Anhebung werden Höhen, Verschiebungsdifferenzen und Verhalten benachbarter Bauteile dokumentiert. Bei einer Wassersperre werden Durchfluss und Durchgängigkeit der Abdichtungszone kontrolliert.

Bewahren Sie die Dokumentation von Punkten, Tiefen und Mengen zusammen mit Messungen vor, während und nach den Arbeiten auf. Planen Sie einen zur Setzungsursache und zu Wasseränderungen passenden Beobachtungszeitraum. Die Rückkehr zur Ausgangshöhe allein beweist nicht, dass die Ursache des Auflagerverlusts beseitigt wurde.

RESINBAU-AUSWAHL

Das Material ergibt sich aus den Bedingungen

SoilConsolid →

Konsolidierung und Wassersperren im untersuchten Boden. Das PU-System mit Katalysator benötigt Wasser zur Reaktion und wird über einen Förderweg eingebracht; niedrige Viskosität garantiert keine Penetration in jeden Boden.

GeoStabil →

Bodenstabilisierung und Unterguss unter Platten. Das zweikomponentige Material bildet eine halbstarre Masse; das TDS deklariert kein Aufschäumen. Die Auswahl umfasst Verarbeitungszeit und Fördersystem.

GeoPolymer.55 →

Zweikomponentiges Schaumsystem für geplante Verfüllung, Stabilisierung und Anhebung. Beurteilen Sie die Expansionswirkung unter tatsächlichen Bedingungen und mit Bauwerksmessung.

GeoPolymer.350 →

Schaumsystem höherer Dichte für untersuchte Hohlräume und Stabilisierung. Die Wahl zwischen diesem und GeoPolymer.55 ergibt sich aus Planung und TDS-Kennwerten, nicht allein aus Namen oder freiem Schaumvolumen.

Berechnen Sie, was Sie kennen

RECHNERZugangsgeometrie unter das Fundament →

Bestimmen Sie Lanzenlänge und -position für die vorgegebene Zone. Das Werkzeug berechnet weder Tragfähigkeit noch Hubhöhe.

RECHNERMaterialvorbereitung →

Prüfen Sie das richtige Produkt und die Mischungsverhältnisse. Das Massenverhältnis muss nicht dem Volumenverhältnis entsprechen.

RECHNERVerbrauchsbilanz →

Rechnen Sie Teilmengen der richtigen Komponenten um; dokumentieren Sie das Versuchsergebnis im Boden getrennt.

Nächster Schritt

WEITERLESENLanzensysteme und Einbringungszonen →

Wählen Sie Konstruktion und Auslasspositionen passend zum Verfahren.

WEITERLESENRisse als Symptom →

Verbinden Sie Bauwerksbeobachtung mit der Ursache des Auflagerverlusts.

WEITERLESENWassersperre →

Wenn das Hauptziel die Begrenzung des Wasserzuflusses ist.

Besprechen Sie die Bedingungen Ihres Projekts

Bereiten Sie Querschnitt, Angaben zu Wasser und Bewegung sowie Ergebnisse bisheriger Versuche vor. ResinBau unterstützt bei Material- und Verfahrensauswahl.

Projekt besprechen / technische Auswahl ↗
