ЗНАНИЯ · ПОЧВА И ОСНОВИ

Почва и основи: стабилизиране, кухини, повдигане

Тези три задачи могат да използват инжектиране, но имат различни цели и критерии за приемане. Започнете от причината за загубата на опора, след това изберете материала и начина за контрол на конструкцията.

ПроучванеХод на работата и вариантиИзбор и следваща стъпка

ПРОСЛЕДЕТЕ ТЕХНОЛОГИЯТА

Почва и основи: шест варианта за достъп и разпределение

Това е набор от варианти, а не списък от шест последователни действия. Първите два разреза показват достъп под фундамента, следващите два — под плочата, а последните сравняват излизането на материала от сондата. Първо определете целта: консолидация, възстановяване на опората, проектно повдигане или водозащитна бариера.

Сондата определя мястото на подаване; жълтата зона представя желания участък на въздействие.

01 · Достъп под фундамента

Цел и вариант A: достъп под фундамента отвътре

Материалът трябва да достигне обследвания слой под фундамента. Чертежът свързва ъгъла спрямо пода, отстоянието на входа от стената, нивото на долната повърхност на фундамента и работната дълбочина под него. Дължината на сондата се измерва по оста, затова не е равна на вертикалната дълбочина.

Означението 50% посочва отправна точка в показаната геометрия на стената; то не определя мястото на укрепването за всеки фундамент. Жълтата обемна форма не гарантира формата на обхвата или подобрение на носимоспособността. Целта и работният слой трябва да се определят чрез обследване на конструкцията и почвата.

  • Обследвайте фундамента, плочата и инсталациите.
  • Определете целевия слой преди изчисляването на дължината.
Геометрия на достъпа под фундамента →Установяване на загубата на опора →
Външният достъп променя входната точка и начина на отчитане на ъгъла.

02 · Достъп под фундамента

Вариант B: достъп под фундамента отвън

Тук ъгълът се отчита спрямо повърхността на терена, а отстоянието на входа — от външната стена. Заедно с дълбочината на долната повърхност на фундамента те определят трасето на сондата. Отбелязаните краища на различни нива показват възможни положения на зоните на подаване, а не задължителна последователност от три инжектирания.

Изборът на достъп отвън изисква проверка на наличното пространство, инсталациите и слоевете при фундамента. При подаване записвайте поетото количество и измервайте конструкцията. Непланираното повдигане при стабилизиране изисква спиране; повдигането трябва да бъде отделно проектирана цел.

  • Проверете отчитането на ъгъла спрямо терена.
  • Определете праговете за прекъсване преди изпитването.
Изпитване и измерване на конструкцията →
Точката на подаване се намира под плочата, а пътят за достъп преминава през зоната на стената.

03 · Достъп под плочата

Вариант C: под плочата с хоризонтални сонди отвън

Вариантът позволява подаване на материал в пространството под плочата чрез външен достъп. Обследвайте връзките ѝ и причината за загубата на опора. Двете означения за дължина разграничават по-късия участък в зоната под плочата и по-дългия път за достъп до това място.

Размерът 100 cm на илюстрацията се отнася за показаното разположение на сондите; той не е готово разстояние за всяка плоча. Планирайте точките и зоната на подаване въз основа на изпитване, а напредъка оценявайте чрез наблюдение на конструкцията и разчета. Запълването на най-близката кухина не доказва подобряване на по-дълбоката основа.

  • Определете дали целта е кухина или по-дълбок почвен слой.
  • Контролирайте възможната миграция извън очертанията на плочата.
Разграничаване на целите на инжектирането →GeoStabil →

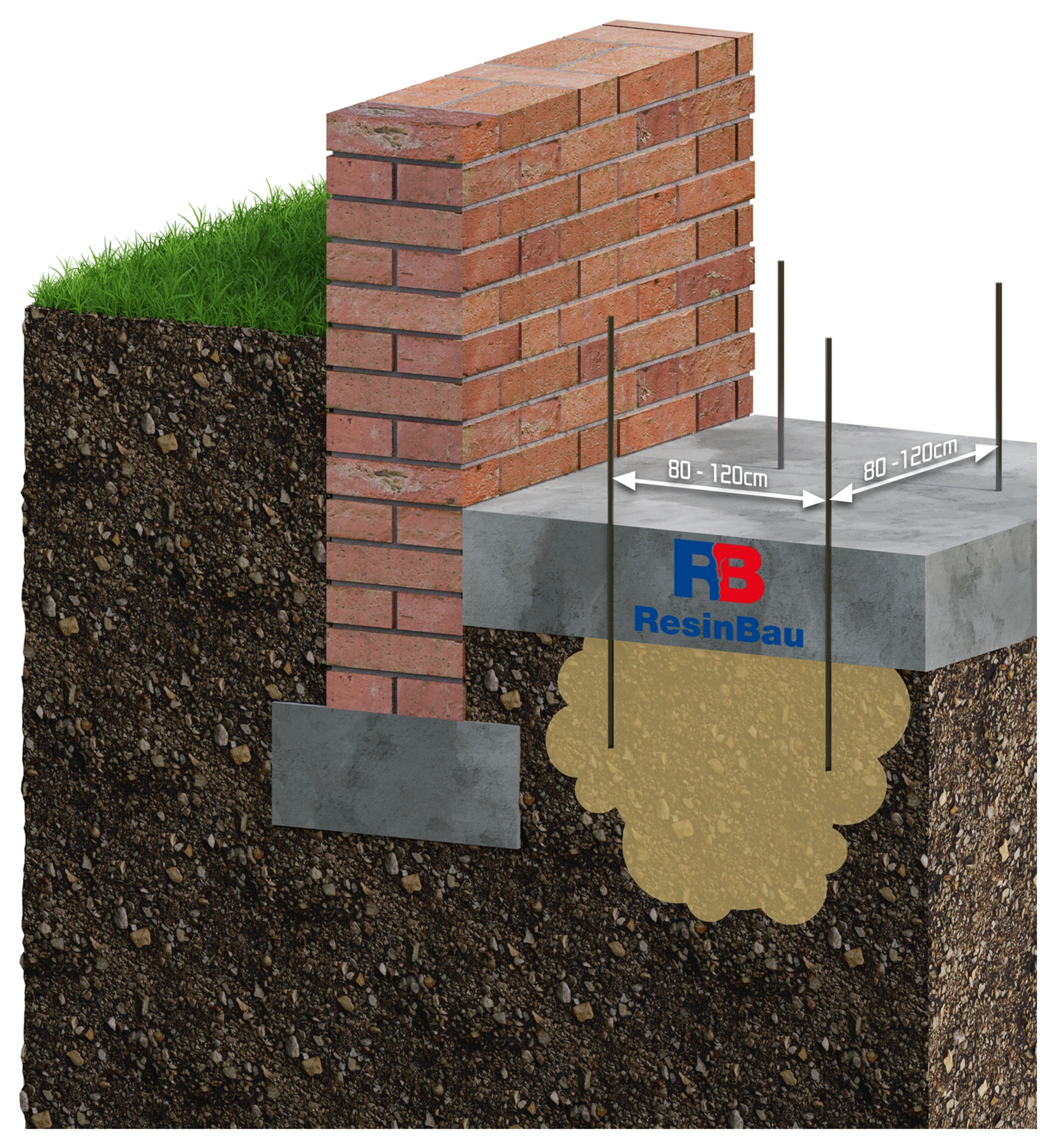

Пробиването през плочата осигурява пряк достъп до обследваната опорна зона.

04 · Достъп под плочата

Вариант D: под плочата чрез пробиви отвътре

Преди определянето на точките установете дебелината и слоевете на плочата, армировката и инсталациите. Краищата на сондите трябва да попаднат в зоната, която приетата технология трябва да обхване. Разстоянието 80–120 cm е параметър на показания вариант; действителната мрежа трябва да се съобрази с основата и резултата от изпитването.

При запълване на кухини и стабилизиране контролирайте дали плочата не започва да се повдига непланирано. Ако целта е повдигане, са необходими целеви нива, допустими разлики в преместванията и измерване по време на подаването. Разширението на материала може да продължи и след спирането на помпата.

  • Разчертайте точките с оглед на инсталациите.
  • Измервайте преместванията независимо от разхода.
GeoPolymer.55: избор на система →Изпитване и критерии за прекъсване →

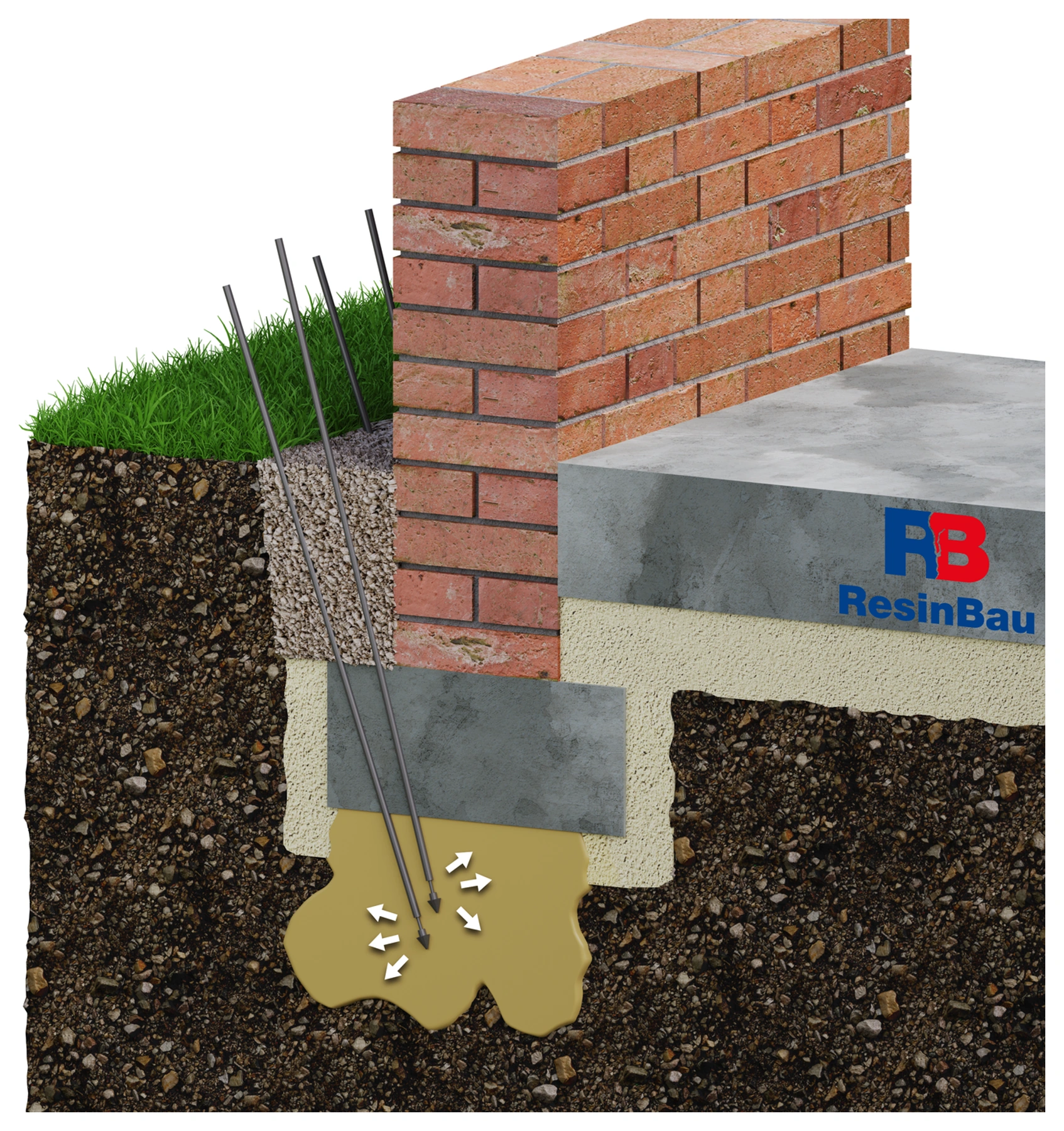

Крайният изход локализира подаването при края на сондата.

05 · Начин на излизане на материала

Вариант на сондата: подаване през отварящ се край

В този вариант върхът се отваря съгласно конструкцията на системата и материалът излиза при края на сондата. Следователно мястото на начало на подаването се определя от действителното положение на края, а не само от дължината на участъка, видим над терена.

Изберете начина на поставяне и отваряне според условията на основата и конкретната система. Стрелките обозначават посоката на излизане на материала; жълтата обемна форма остава илюстрация на желаната зона. В действителност пътят на миграция се определя от почвата, кухините, водата и ограничаването на разширението.

  • Потвърдете дълбочината на края и проходимостта на изхода.
  • Записвайте действителното подаване във всяка зона.
Системи сонди HAMMPACK →Ограничено разширение и ефект в основата →

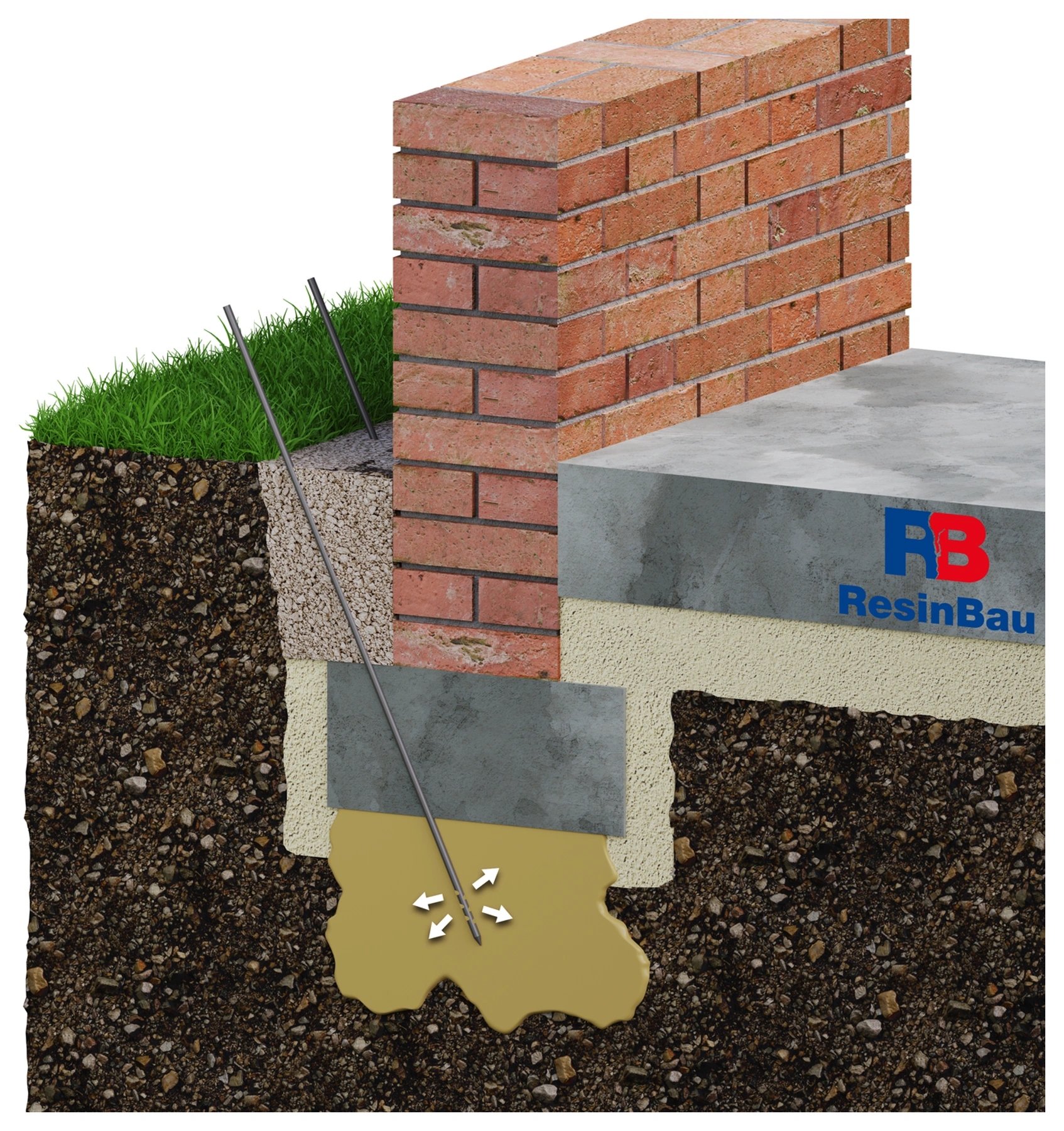

Зоната на изходите трябва да попадне в слоя, обхванат от технологията.

06 · Начин на излизане на материала

Вариант на сондата: подаване през перфориран участък

Перфорираният участък създава няколко пътя за излизане на материала. Положението и дължината му трябва да се съобразят с работния слой; не е достатъчно само краят на сондата да достигне желаната дълбочина. Положението на отворите не гарантира еднакво разпределение на подаването във всяка почва.

Ако целта е водозащитна бариера, приемането трябва да обхваща непрекъснатостта и водоплътността на зоната. SoilConsolid се избира според обследваната почва и водните условия. GeoPolymer.55 може да се разглежда за такава бариера след индивидуален подбор и изпитване за непрекъснатост и водоплътност, с контрол на разширението и миграцията; самата жълта обемна форма в схемата не потвърждава резултата.

  • Поставете всички изходи в целевата зона.
  • Приемайте резултата според целта на инжектирането.
SoilConsolid →GeoPolymer.55 →Почистване на системите след смоли →

Първо изяснете промяната на опората

Напукващата се стена, слягащият под и плочата, която се разклаща под товар, не показват автоматично един и същ проблем. Възможни са кухини при конструкцията, разрохкан обратен насип, промяна на водните условия или по-слаб слой в дълбочина. Обследването трябва да обхваща конструкцията, почвата, водата и историята на преместванията.

Съберете разрезите на фундаментите, резултатите от изследванията на основата, местоположението на инсталациите и измерванията на нивата и пукнатините. Установете дали процесът продължава. Без това подаването на материал в най-лесно достъпната кухина може да промени локалния симптом, оставяйки причината за слягането в друг слой.

Определете очаквания резултат

Консолидация и уплътняване на почвата

Материалът трябва да въздейства върху обследвана зона на основата, например да свърже зърната или да ограничи водния поток. Изборът зависи от възможността за проникване и условията на влажност. Самото запълване на кухина под плочата не потвърждава консолидация на по-дълбокия слой.

Запълване на кухина и възстановяване на опората

Целта е контролирано запълване на наличното пространство. Необходимо е да се установят връзките му и да се осигури наблюдение на напредъка. При стабилизиране непланираното повдигане на конструкцията е сигнал за спиране.

Контролирано повдигане

Тук повдигането е целенасочен елемент на проекта. То изисква определяне на целевото ниво, допустимите разлики в преместванията, последователността и праговете за прекъсване. Разходът на смола не заменя измерването на движението.

Ограничаване на притока на вода

Водозащитната бариера има различни критерии от подобряването на опората. Ако проблемът е приток зад стената, сравнете решението с инжекционна завеса и установете възможността за заобикаляне на бариерата.

Разширението е средство, а не резултат от ремонта

Смолата, разширяваща се в ограничено пространство, се държи различно от пяна, която расте свободно в съд. Почвата и натоварената конструкция ограничават нарастването. Затова коефициентът на свободно разпенване не е достатъчен за изчисляване на разхода или подемната сила.

Якостта на проба от материала не е носимоспособността на цялата система почва–фундамент. Промяната на опората зависи и от разпределението на материала, състоянието на почвата и съвместната работа на конструкцията. Подборът трябва да посочва как резултатът ще бъде проверен в основата и на обекта.

Сондата трябва да подаде материала в правилния слой

Планирайте точките за подаване в разрез и план. Изберете достъп отвътре или отвън с оглед на инсталациите, краищата на фундамента и необходимото работно ниво. Разпределението на последователните дълбочини трябва да следва приетата технология, а не само дължината на наличната сонда.

Отвореният край, върхът, отварящ се при подаване, и перфорираният участък създават различни пътища за излизане на материала. Изберете системата сонди според зоната, която искате да обхванете, и условията на монтаж. Геометричният калкулатор помага да се определи достъпът; той не определя слоя, нуждаещ се от укрепване.

Референтният участък свързва подаването с измерването

Преди започване определете отправните точки и началните показания. Изпитването трябва да провери подаването, връзките, разчета и реакцията на конструкцията в представителни условия. Записвайте материала, температурата, порциите, времето, налягането и преместванията.

Подавайте на етапи, определени в технологията, с време за оценка на реакцията. Разширението може да продължи след спирането на помпата. Прекъснете при непланирано движение, неконтролирано изтичане, необичайно поето количество или повишаване на налягането без протичане. Определете критериите за прекъсване и възобновяване преди изпитването, а не едва след забелязване на преместване.

Приемането трябва да съответства на целта

За стабилизиране или подобряване на основата проектът определя начина за оценка на получената опора и необходимите изследвания. При повдигане се документират нивата, разликите в преместванията и поведението на съседните елементи. При водна бариера се контролират протичането и непрекъснатостта на уплътнената зона.

Запазете документацията за точките, дълбочините и количествата заедно с измерванията преди, по време и след работите. Планирайте наблюдение за период, съответстващ на причината за слягането и промените на водите. Възстановяването на нивото само по себе си не доказва отстраняване на причината за загуба на опора.

ИЗБОР RESINBAU

Материалът се определя от условията

SoilConsolid →

Консолидация и водозащитни бариери в обследвана почва. PU системата с катализатор изисква вода за реакцията и се подава по един канал; ниският вискозитет не гарантира проникване във всяка почва.

GeoStabil →

Стабилизиране на почвата и подливане под плочи. Двукомпонентният материал образува полутвърда маса; TDS декларира липса на разпенване. Подборът обхваща работното време и системата за подаване.

GeoPolymer.55 →

Двукомпонентна система пяна за проектно запълване, стабилизиране и повдигане. Оценявайте ефекта от разширението в действителни условия и с измерване на конструкцията.

GeoPolymer.350 →

Система пяна с по-висока плътност за обследвани кухини и стабилизиране. Изборът между нея и GeoPolymer.55 следва от проекта и параметрите в TDS, а не само от наименованието или свободния обем на пяната.

Изчислете това, което знаете

КАЛКУЛАТОРГеометрия на достъпа под фундамента →

Определете дължината и положението на сондата за зададената зона. Инструментът не изчислява носимоспособност или величина на повдигането.

КАЛКУЛАТОРПодготовка на материала →

Проверете правилния продукт и съотношенията. Масовото съотношение не е задължително равно на обемното.

КАЛКУЛАТОРРазчет на разхода →

Преизчислете порциите на съответните компоненти; запазете отделен запис за резултата от изпитването в почвата.

Следваща стъпка

ПРОЧЕТЕТЕ ОЩЕСистеми сонди и зони на подаване →

Изберете конструкцията и положението на изходите според технологията.

ПРОЧЕТЕТЕ ОЩЕПукнатините като симптом →

Свържете наблюдението на конструкцията с причината за загуба на опора.

ПРОЧЕТЕТЕ ОЩЕВодозащитна бариера →

Когато основната цел е ограничаване на притока на вода.

Обсъдете условията на своя проект

Подгответе разрез, описание на водата и движенията, както и резултатите от досегашните изпитвания. ResinBau помага при избора на материал и технология за изпълнение.

Обсъдете проекта / техническия избор ↗
