ZNALOSTI · ZEMINA A ZÁKLADY

Zemina a základy: stabilizácia, dutiny, zdvíhanie

Tieto tri úlohy môžu využívať injektáž, ale majú rôzne ciele a preberanie. Začnite príčinou straty podopretia, potom vyberte materiál a spôsob kontroly konštrukcie.

PrieskumPriebeh a variantyVýber a ďalší krok

SLEDUJTE TECHNOLÓGIU

Zemina a základy: šesť variantov prístupu a rozvedenia

Je to súbor variantov, nie zoznam šiestich po sebe nasledujúcich činností. Prvé dva rezy ukazujú prístup pod základ, ďalšie dva pod dosku a posledné porovnávajú výstup materiálu z injektážnej tyče. Najprv určite cieľ: konsolidáciu, obnovenie podopretia, navrhnuté zdvíhanie alebo bariéru proti vode.

Injektážna tyč určuje miesto podávania; žltá oblasť predstavuje zamýšľanú oblasť pôsobenia.

01 · Prístup pod základ

Cieľ a variant A: prístup pod základ z interiéru

Materiál má dosiahnuť preskúmanú vrstvu pod základom. Výkres spája uhol meraný od podlahy, odsadenie vstupu od steny, úroveň spodku základu a pracovnú hĺbku pod ním. Dĺžka injektážnej tyče sa meria pozdĺž osi, preto sa nerovná zvislej hĺbke.

Označenie 50% označuje referenčný bod v zobrazenej geometrii steny; neurčuje polohu spevnenia pre každý základ. Žlté teleso nezaručuje tvar dosahu ani zlepšenie únosnosti. Cieľ a pracovnú vrstvu treba určiť na základe prieskumu konštrukcie a zeminy.

  • Preskúmajte základ, dosku a inštalácie.
  • Pred výpočtom dĺžky určite cieľovú vrstvu.
Geometria prístupu pod základ →Zistenie príčiny straty podopretia →
Vonkajší prístup mení vstupný bod a spôsob vzťahovania uhla.

02 · Prístup pod základ

Variant B: prístup pod základ zvonka

Tu sa uhol meria od povrchu terénu a odsadenie vstupu od vonkajšej steny. Spolu s hĺbkou spodku základu určujú priebeh injektážnej tyče. Vyznačené konce v rôznych úrovniach ukazujú možné polohy oblastí podávania, nie povinné poradie troch injektáží.

Výber prístupu zvonka vyžaduje preverenie dostupného priestoru, inštalácií a vrstiev pri základe. Pri podávaní zaznamenávajte odber a merajte konštrukciu. Neplánované nadvihnutie počas stabilizácie vyžaduje zastavenie; zdvíhanie musí byť samostatne navrhnutým cieľom.

  • Skontrolujte vzťah uhla k terénu.
  • Pred skúškou určite prahy prerušenia.
Skúška a meranie konštrukcie →

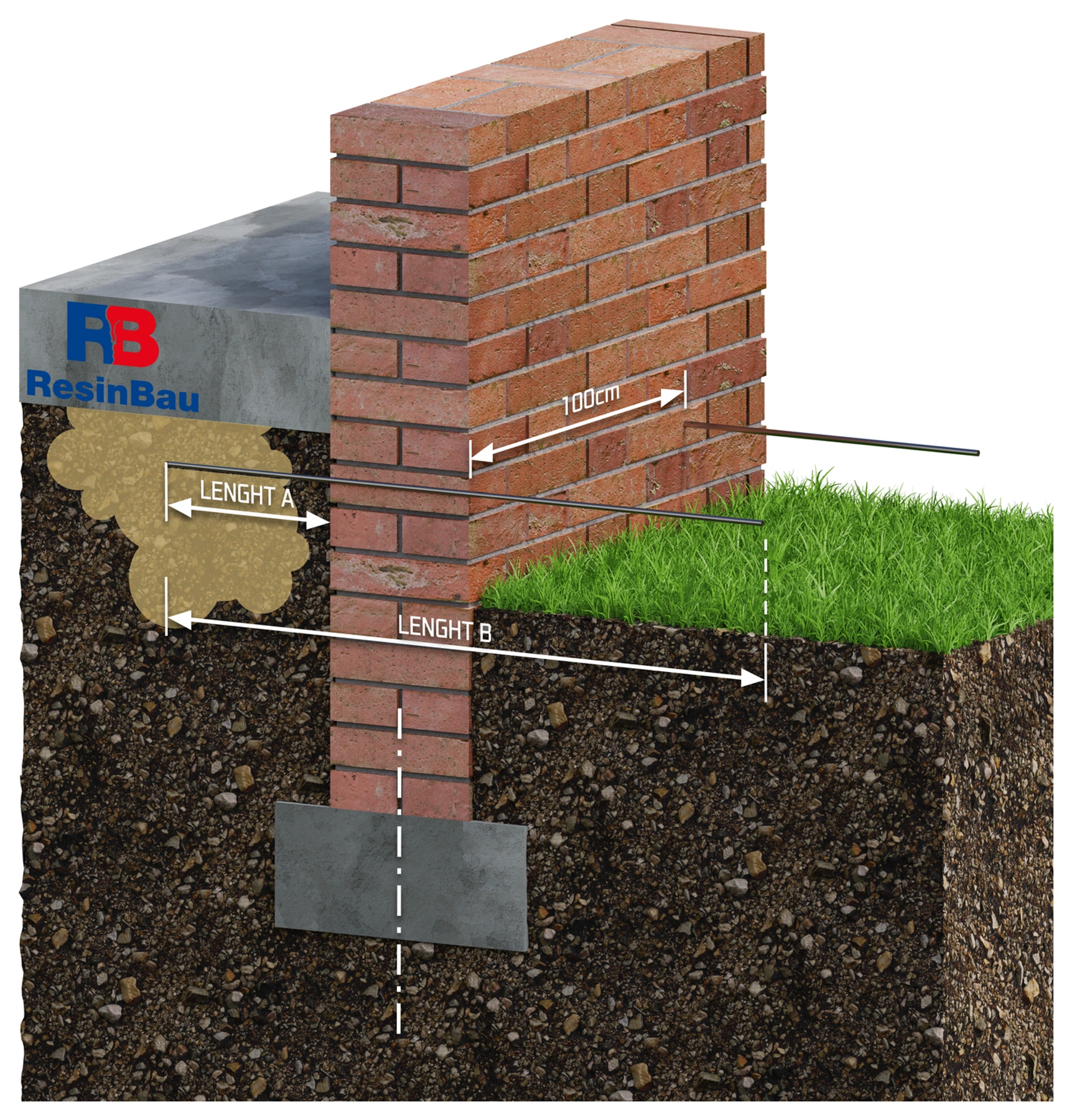

Bod podávania sa nachádza pod doskou a prístupová cesta prechádza oblasťou steny.

03 · Prístup pod dosku

Variant C: pod dosku vodorovnými injektážnymi tyčami zvonka

Variant umožňuje podávať materiál do priestoru pod doskou z vonkajšieho prístupu. Preskúmajte jej spojenia a príčinu straty podopretia. Dve označenia dĺžky rozlišujú kratší úsek v oblasti pod doskou a dlhšiu prístupovú cestu k tomuto miestu.

Rozmer 100 cm na ilustrácii patrí k zobrazenej zostave injektážnych tyčí; nie je hotovým rozstupom pre každú dosku. Body a oblasť podávania naplánujte na základe skúšky a postup posudzujte pozorovaním konštrukcie a bilanciou. Vyplnenie najbližšej dutiny nedokazuje zlepšenie hlbšieho podložia.

  • Určite, či je cieľom dutina alebo hlbšia vrstva zeminy.
  • Kontrolujte možnú migráciu mimo obrysu dosky.
Rozlíšenie cieľov injektáže →GeoStabil →

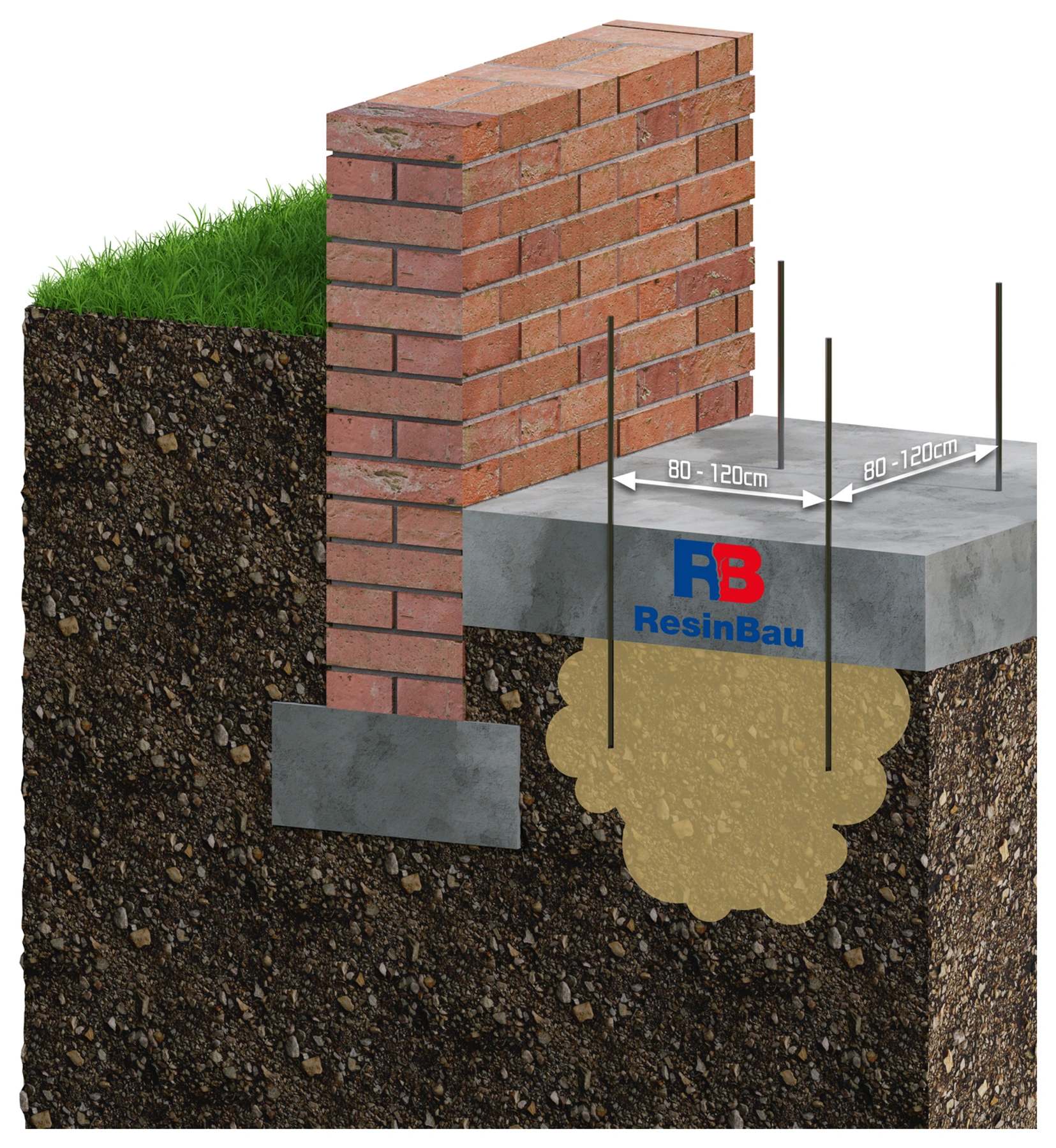

Prevŕtanie dosky poskytuje priamy prístup k preskúmanej oblasti podopretia.

04 · Prístup pod dosku

Variant D: pod dosku cez vrty zvnútra

Pred vyznačením bodov preskúmajte hrúbku a vrstvy dosky, výstuž a inštalácie. Konce injektážnych tyčí sa majú nachádzať v oblasti, ktorú má zvolená technológia obsiahnuť. Rozstup 80–120 cm je parametrom zobrazeného variantu; skutočnú sieť treba prispôsobiť podložiu a výsledku skúšky.

Pri vypĺňaní dutín a stabilizácii kontrolujte, či sa doska nezačína neplánovane dvíhať. Ak je cieľom zdvíhanie, sú potrebné cieľové úrovne, prípustné rozdiely posunov a meranie počas podávania. Expanzia materiálu môže pokračovať aj po zastavení čerpadla.

  • Vytýčte body so zohľadnením inštalácií.
  • Merajte posuny nezávisle od spotreby.
GeoPolymer.55: výber systému →Skúška a kritériá prerušenia →

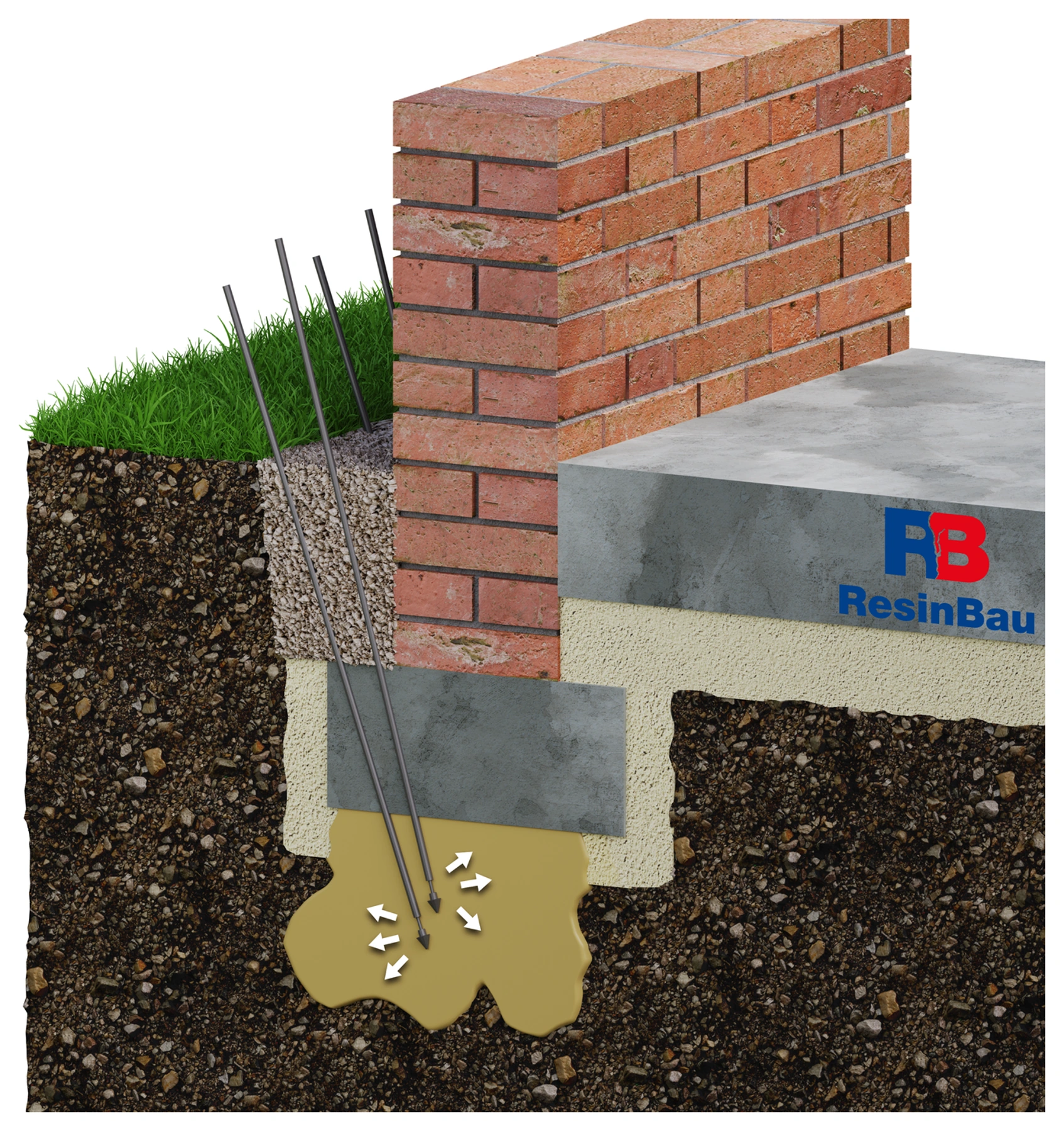

Koncový výstup umiestňuje podávanie ku koncu injektážnej tyče.

05 · Spôsob výstupu materiálu

Variant injektážnej tyče: podávanie cez otvárateľný koniec

V tomto variante sa hrot otvára podľa konštrukcie systému a materiál vychádza pri konci injektážnej tyče. O mieste začiatku podávania teda rozhoduje skutočná poloha konca, nie samotná dĺžka úseku viditeľného nad terénom.

Spôsob osadenia a otvorenia vyberte podľa podmienok podložia a konkrétneho systému. Šípky označujú smer výstupu materiálu; žlté teleso zostáva ilustráciou zamýšľanej oblasti. V skutočnosti cestu migrácie formujú zemina, dutiny, voda a obmedzenie expanzie.

  • Potvrďte hĺbku konca a priechodnosť výstupu.
  • Zaznamenávajte skutočné podanie do každej oblasti.
Systémy injektážnych tyčí HAMMPACK →Obmedzená expanzia a účinok v podloží →

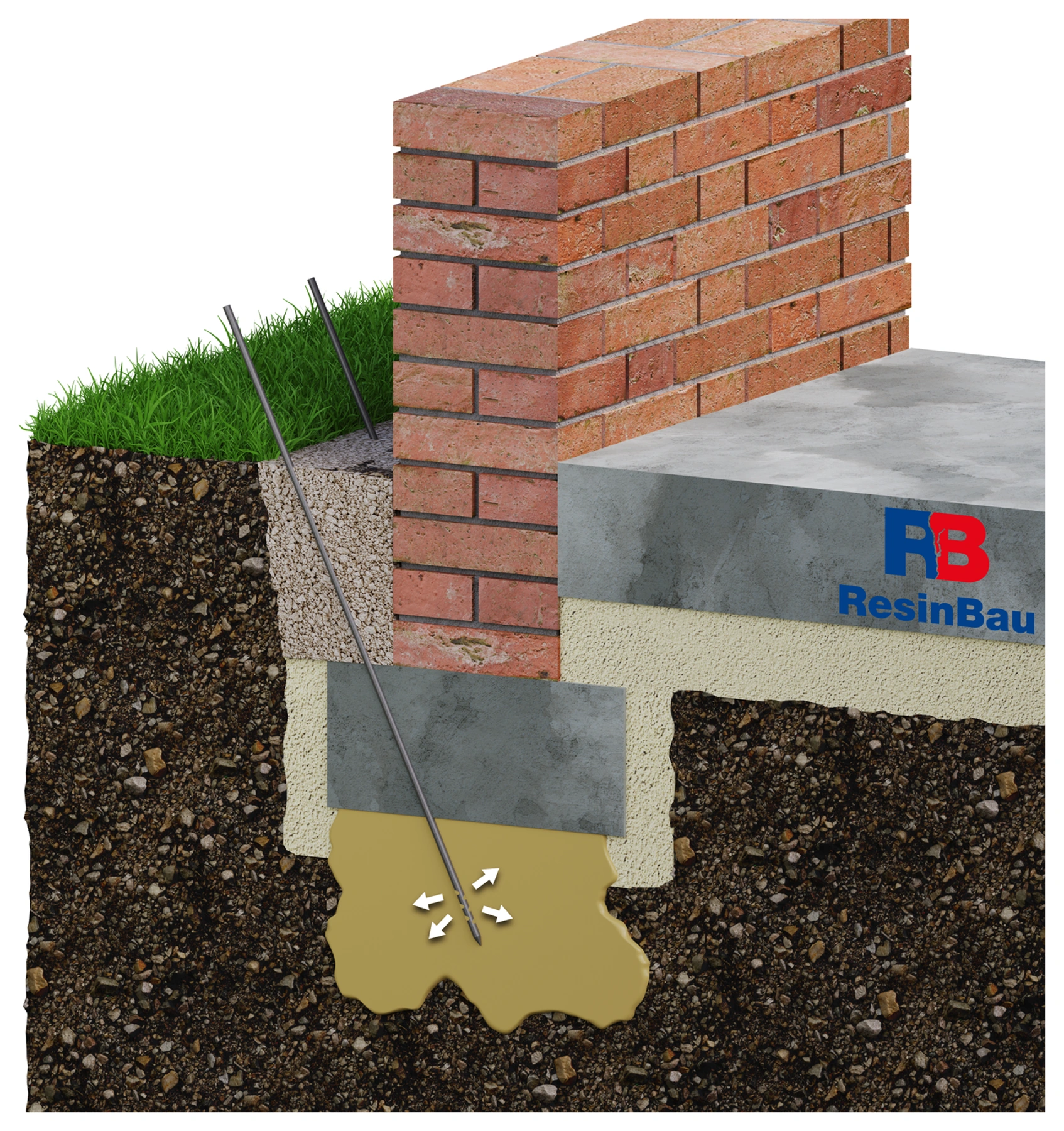

Oblasť výstupov by sa mala nachádzať vo vrstve zahrnutej do technológie.

06 · Spôsob výstupu materiálu

Variant injektážnej tyče: podávanie cez perforovaný úsek

Perforovaný úsek vytvára niekoľko ciest výstupu materiálu. Jeho polohu a dĺžku treba prispôsobiť pracovnej vrstve; nestačí, že samotný koniec injektážnej tyče dosiahne požadovanú hĺbku. Poloha otvorov nezaručuje rovnaké rozdelenie podávania v každej zemine.

Ak je cieľom bariéra proti vode, preberanie musí zahŕňať súvislosť a tesnosť oblasti. SoilConsolid sa vyberá podľa preskúmanej zeminy a vodných podmienok. GeoPolymer.55 možno pre takúto bariéru zvážiť po individuálnom výbere a skúške súvislosti a tesnosti, s kontrolou expanzie a migrácie; samotné žlté teleso na schéme nepotvrdzuje výsledok.

  • Umiestnite všetky výstupy do cieľovej oblasti.
  • Preberajte výsledok podľa cieľa injektáže.
SoilConsolid →GeoPolymer.55 →Čistenie systémov po živiciach →

Najprv vysvetlite zmenu podopretia

Praskajúca stena, sadajúca podlaha a doska, ktorá sa pod zaťažením kýva, automaticky neukazujú na rovnaký problém. Možné sú dutiny pri konštrukcii, uvoľnený zásyp, zmena vodných pomerov alebo slabšia vrstva hlbšie. Prieskum by mal zahŕňať konštrukciu, zeminu, vodu a históriu posunov.

Zhromaždite rezy základov, výsledky prieskumu podložia, polohu inštalácií a merania úrovní a trhlín. Zistite, či proces pokračuje. Bez toho môže podanie materiálu do najľahšie dostupnej dutiny zmeniť lokálny prejav, pričom príčina sadania zostane v inej vrstve.

Pomenujte očakávaný účinok

Konsolidácia a utesnenie zeminy

Materiál má pôsobiť na preskúmanú oblasť podložia, napr. spojiť zrná alebo obmedziť prúdenie vody. Výber závisí od možnosti penetrácie a vlhkostných podmienok. Samotné vyplnenie dutiny pod doskou nepotvrdzuje konsolidáciu hlbšej vrstvy.

Vyplnenie dutiny a obnovenie podopretia

Cieľom je kontrolované vyplnenie dostupného priestoru. Treba preskúmať jeho prepojenia a zabezpečiť pozorovanie postupu. Pri stabilizácii je neplánované nadvihnutie konštrukcie signálom na zastavenie.

Kontrolované zdvíhanie

Nadvihnutie je tu zamýšľanou súčasťou projektu. Vyžaduje určenie cieľovej úrovne, prípustných rozdielov posunov, poradia a prahov prerušenia. Spotreba živice nenahrádza meranie pohybu.

Obmedzenie prítoku vody

Bariéra proti vode má iné kritériá než zlepšenie podopretia. Ak je problémom prítok za stenou, porovnajte riešenie s injektážnou clonou a preskúmajte možnosť obtekania bariéry.

Expanzia je nástroj, nie výsledok opravy

Živica expandujúca v obmedzenom priestore sa správa inak ako pena voľne rastúca v nádobe. Zemina a zaťažená konštrukcia obmedzujú rast. Preto koeficient voľného napenenia nestačí na výpočet spotreby ani zdvíhacej sily.

Pevnosť vzorky materiálu nie je únosnosťou celého systému zemina–základ. Zmena podopretia závisí aj od rozmiestnenia materiálu, stavu zeminy a spolupôsobenia konštrukcie. Výber by mal uvádzať, ako sa účinok overí v podloží a na objekte.

Injektážna tyč má podať materiál do správnej vrstvy

Naplánujte body podávania v reze a pôdoryse. Vyberte prístup z interiéru alebo zvonka so zohľadnením inštalácií, okrajov základu a požadovanej pracovnej úrovne. Rozmiestnenie jednotlivých hĺbok má vyplývať zo zvolenej technológie, nie iba z dĺžky dostupnej injektážnej tyče.

Otvorený koniec, hrot otváraný počas podávania a perforovaný úsek vytvárajú rôzne cesty výstupu materiálu. Systém injektážnej tyče vyberte podľa oblasti, ktorú chcete obsiahnuť, a podmienok montáže. Kalkulačka geometrie pomáha určiť prístup; neurčuje vrstvu vyžadujúcu spevnenie.

Referenčný úsek spája podávanie s meraním

Pred začatím určite referenčné body a počiatočné údaje. Skúška má preveriť podávanie, prepojenia, bilanciu a reakciu konštrukcie v reprezentatívnych podmienkach. Zaznamenávajte materiál, teplotu, dávky, čas, tlak a posuny.

Podávajte po etapách určených technológiou, s časom na posúdenie reakcie. Expanzia môže pokračovať po zastavení čerpadla. Prerušte prácu pri neplánovanom pohybe, nekontrolovanom výtoku, nezvyčajnom odbere alebo náraste tlaku bez prietoku. Kritériá prerušenia a obnovenia určite pred skúškou, nie až po spozorovaní posunu.

Preberanie musí zodpovedať cieľu

Pri stabilizácii alebo zlepšení podložia projekt určuje spôsob posúdenia dosiahnutého podopretia a požadované skúšky. Pri zdvíhaní sa dokumentujú úrovne, rozdiely posunov a správanie susedných prvkov. Pri bariére proti vode sa kontroluje prúdenie a súvislosť tesniacej oblasti.

Uchovajte dokumentáciu bodov, hĺbok a množstiev spolu s meraniami pred prácami, počas nich a po nich. Naplánujte pozorovanie v období primeranom príčine sadania a zmenám vôd. Návrat na pôvodnú úroveň sám osebe nedokazuje odstránenie príčiny straty podopretia.

VÝBER RESINBAU

Materiál vyplýva z podmienok

SoilConsolid →

Konsolidácia a bariéry proti vode v preskúmanej zemine. PU systém s katalyzátorom vyžaduje na reakciu vodu a podáva sa jednou vetvou; nízka viskozita nezaručuje penetráciu každej zeminy.

GeoStabil →

Stabilizácia zeminy a podlievanie pod doskami. Dvojzložkový materiál vytvára polotuhú hmotu; TDS deklaruje absenciu napenenia. Výber zahŕňa čas spracovania a systém podávania.

GeoPolymer.55 →

Dvojzložkový penový systém na projektované vypĺňanie, stabilizáciu a zdvíhanie. Účinok expanzie posudzujte v skutočných podmienkach a s meraním konštrukcie.

GeoPolymer.350 →

Penový systém s vyššou hustotou na preskúmané dutiny a stabilizáciu. Výber medzi ním a GeoPolymer.55 vyplýva z projektu a parametrov TDS, nielen z názvu alebo voľného objemu peny.

Vypočítajte to, čo poznáte

KALKULAČKAGeometria prístupu pod základ →

Určite dĺžku a polohu injektážnej tyče pre zadanú oblasť. Nástroj nepočíta únosnosť ani veľkosť nadvihnutia.

KALKULAČKAPríprava materiálu →

Skontrolujte správny výrobok a pomery. Hmotnostný pomer sa nemusí rovnať objemovému.

KALKULAČKABilancia spotreby →

Prepočítajte dávky správnych zložiek; zachovajte samostatný záznam výsledku skúšky v zemine.

Ďalší krok

ČÍTAJTE ĎALEJSystémy injektážnych tyčí a oblasti podávania →

Konštrukciu a polohu výstupov vyberte podľa technológie.

ČÍTAJTE ĎALEJTrhliny ako príznak →

Spojte pozorovanie konštrukcie s príčinou straty podopretia.

ČÍTAJTE ĎALEJBariéra proti vode →

Keď je hlavným cieľom obmedzenie prítoku vody.

Prediskutujte podmienky svojho projektu

Pripravte prierez, opis vody a pohybu aj výsledky doterajších skúšok. ResinBau pomáha vybrať materiál a technológiu realizácie.
