CONOSCENZE · TERRENO E FONDAZIONI

Terreno e fondazioni: stabilizzazione, vuoti, sollevamento

Questi tre interventi possono usare l'iniezione, ma hanno obiettivi e criteri di accettazione diversi. Inizia dalla causa della perdita di appoggio, poi scegli il materiale e il metodo di controllo della struttura.

Analisi preliminareProcedura e variantiScelta e passaggio successivo

SEGUI LA TECNOLOGIA

Terreno e fondazioni: sei varianti di accesso e distribuzione

È un insieme di varianti, non una lista di sei operazioni consecutive. Le prime due sezioni mostrano l'accesso sotto la fondazione, le due successive sotto la soletta e le ultime confrontano l'uscita del materiale dalla lancia. Definisci prima l'obiettivo: consolidamento, ripristino dell'appoggio, sollevamento progettato o barriera contro l'acqua.

La lancia definisce il punto di alimentazione; la zona gialla rappresenta l'area di azione prevista.

01 · Accesso sotto la fondazione

Obiettivo e variante A: accesso sotto la fondazione dall'interno

Il materiale deve raggiungere lo strato identificato sotto la fondazione. Il disegno collega l'angolo rispetto alla pavimentazione, la distanza dell'ingresso dalla parete, il livello del fondo della fondazione e la profondità operativa sottostante. La lunghezza della lancia è misurata lungo l'asse, quindi non coincide con la profondità verticale.

L'indicazione 50% identifica il riferimento nella geometria della parete illustrata; non stabilisce la posizione del rinforzo per ogni fondazione. Il volume giallo non garantisce la forma del raggio raggiunto o il miglioramento della capacità portante. Obiettivo e strato operativo vanno definiti dall'analisi di struttura e terreno.

  • Identifica fondazione, soletta e impianti.
  • Indica lo strato previsto prima di calcolare la lunghezza.
Geometria di accesso sotto la fondazione →Analisi della perdita di appoggio →
L'accesso esterno modifica il punto di ingresso e il riferimento dell'angolo.

02 · Accesso sotto la fondazione

Variante B: accesso sotto la fondazione dall'esterno

Qui l'angolo si misura rispetto alla superficie del terreno e la distanza dell'ingresso rispetto alla parete esterna. Insieme alla profondità del fondo della fondazione definiscono il percorso della lancia. Le estremità segnate a livelli diversi mostrano possibili posizioni delle zone di alimentazione, non una sequenza obbligatoria di tre iniezioni.

La scelta dell'accesso dall'esterno richiede di verificare spazio disponibile, impianti e strati presso la fondazione. Durante l'alimentazione registra il consumo e misura la struttura. Un sollevamento imprevisto durante la stabilizzazione richiede l'arresto; il sollevamento deve essere un obiettivo progettato separatamente.

  • Verifica il riferimento dell'angolo rispetto al terreno.
  • Definisci le soglie di interruzione prima della prova.
Prova e misurazione della struttura →

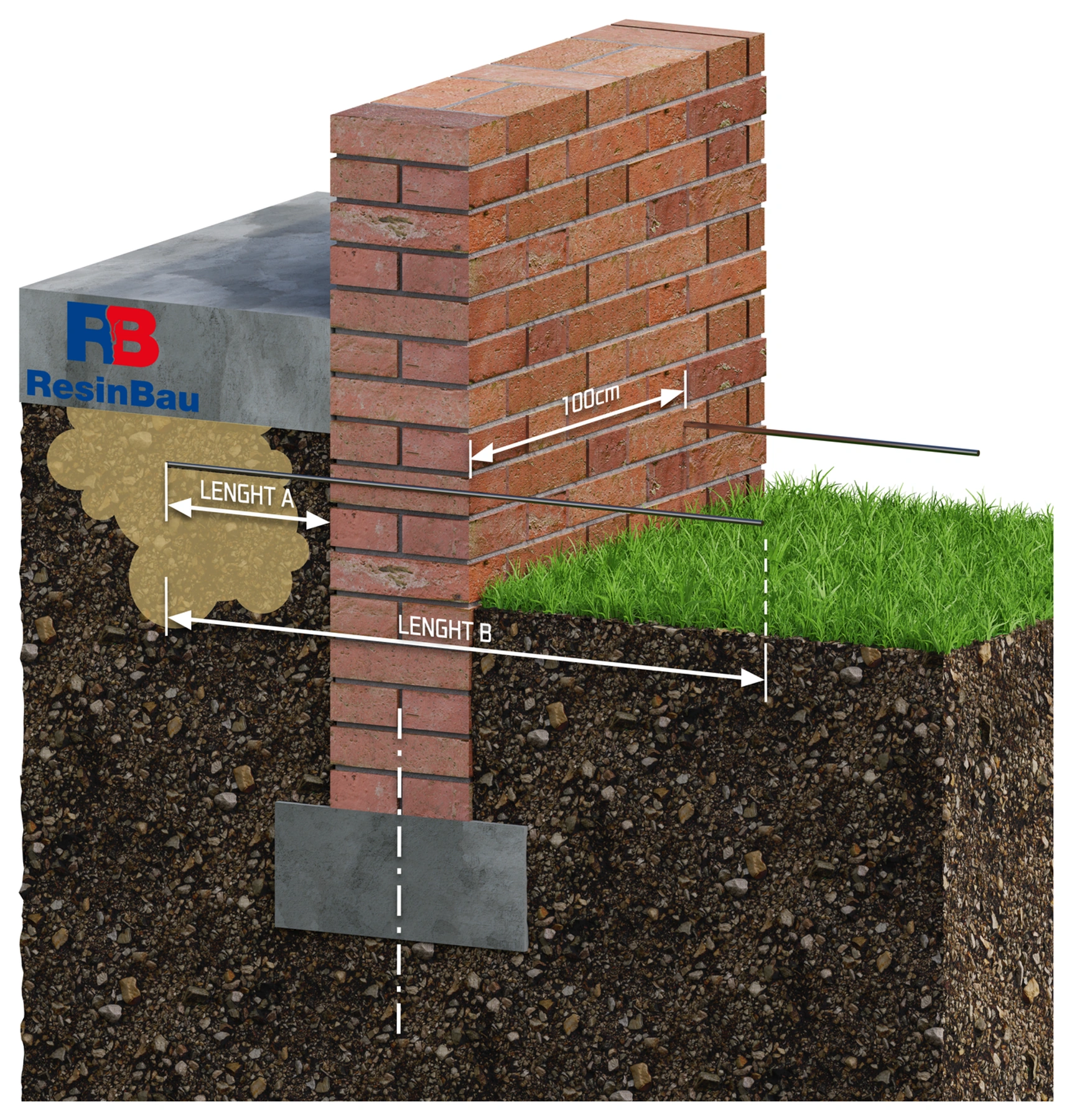

Il punto di alimentazione è sotto la soletta e il percorso di accesso attraversa la zona della parete.

03 · Accesso sotto la soletta

Variante C: sotto la soletta con lance orizzontali dall'esterno

La variante permette di alimentare materiale nello spazio sotto la soletta dall'esterno. Identifica i collegamenti e la causa della perdita di appoggio. Le due indicazioni di lunghezza distinguono il tratto più corto nella zona sotto la soletta dal percorso di accesso più lungo fino a quel punto.

La dimensione di 100 cm nell'illustrazione appartiene alla disposizione di lance mostrata; non è un interasse valido per ogni soletta. Pianifica punti e zona di alimentazione in base alla prova e valuta i progressi osservando la struttura e il bilancio. Il riempimento del vuoto più vicino non dimostra un miglioramento del terreno più profondo.

  • Definisci se l'obiettivo è un vuoto o uno strato di terreno più profondo.
  • Controlla la possibile migrazione oltre il perimetro della soletta.
Distinzione degli obiettivi di iniezione →GeoStabil →

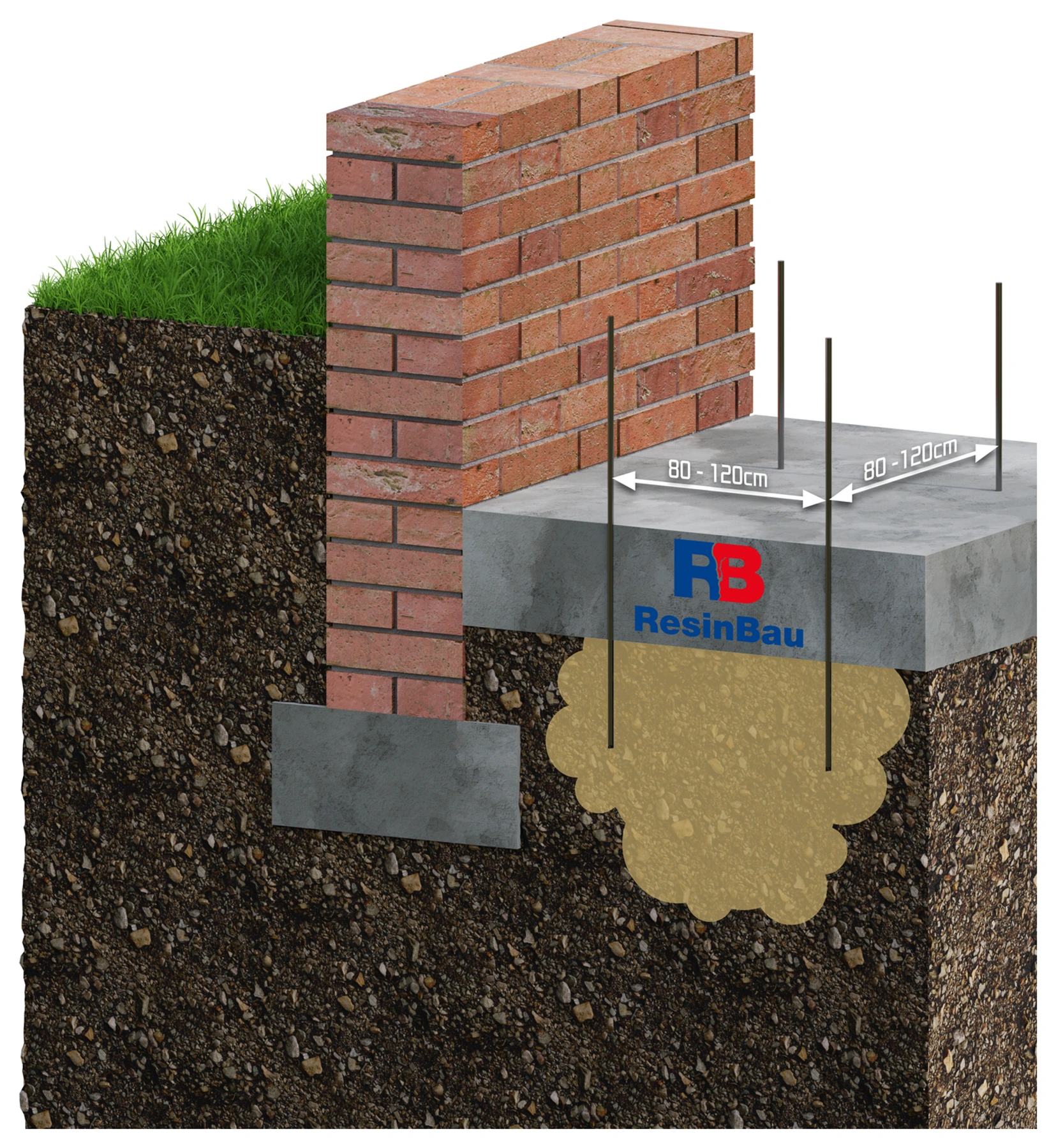

La perforazione della soletta offre accesso diretto alla zona di appoggio identificata.

04 · Accesso sotto la soletta

Variante D: sotto la soletta attraverso fori dall'interno

Prima di definire i punti identifica spessore e strati della soletta, armature e impianti. Le estremità delle lance devono trovarsi nella zona coperta dalla tecnologia adottata. L'interasse di 80–120 cm è un parametro della variante illustrata; la griglia effettiva deve essere collegata al terreno e al risultato della prova.

Nel riempimento dei vuoti e nella stabilizzazione controlla che la soletta non inizi a sollevarsi in modo imprevisto. Se l'obiettivo è il sollevamento, occorrono livelli finali, differenze ammissibili di spostamento e misurazioni durante l'alimentazione. L'espansione può continuare anche dopo l'arresto della pompa.

  • Traccia i punti considerando gli impianti.
  • Misura gli spostamenti indipendentemente dal consumo.
GeoPolymer.55: scelta del sistema →Prova e criteri di interruzione →

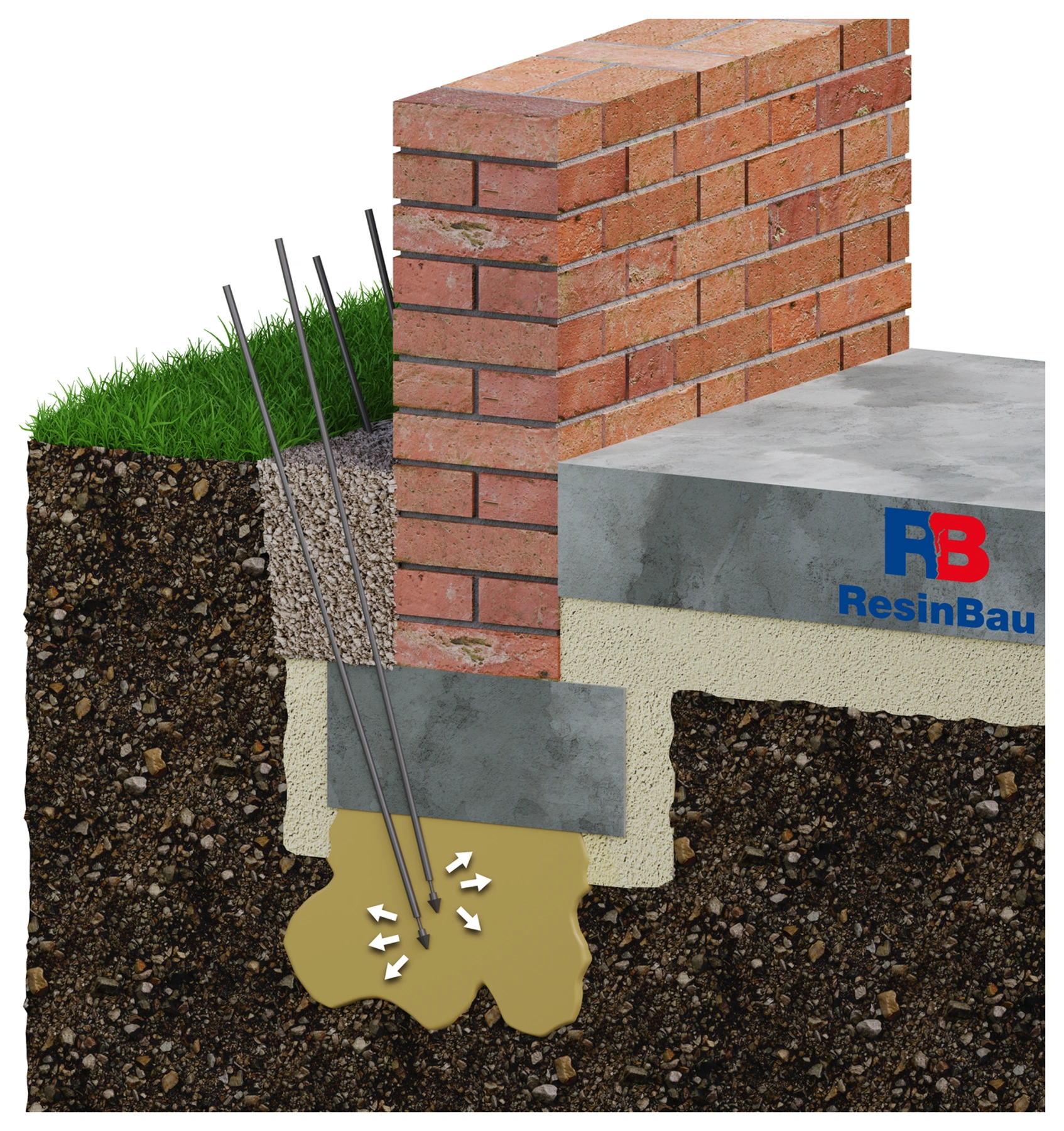

L'uscita terminale localizza l'alimentazione all'estremità della lancia.

05 · Modalità di uscita del materiale

Variante della lancia: alimentazione dall'estremità apribile

In questa variante la punta viene aperta secondo la costruzione del sistema e il materiale esce all'estremità della lancia. Il punto di inizio dell'alimentazione dipende quindi dalla posizione effettiva dell'estremità, non dalla sola lunghezza del tratto visibile sopra il terreno.

Scegli posa e apertura in base alle condizioni del terreno e al sistema specifico. Le frecce indicano la direzione di uscita del materiale; il volume giallo resta un'illustrazione della zona prevista. In realtà il percorso di migrazione è determinato da terreno, vuoti, acqua e confinamento dell'espansione.

  • Conferma la profondità dell'estremità e la libertà dell'uscita.
  • Registra l'alimentazione effettiva in ogni zona.
Sistemi di lance HAMMPACK →Espansione confinata ed effetto nel terreno →

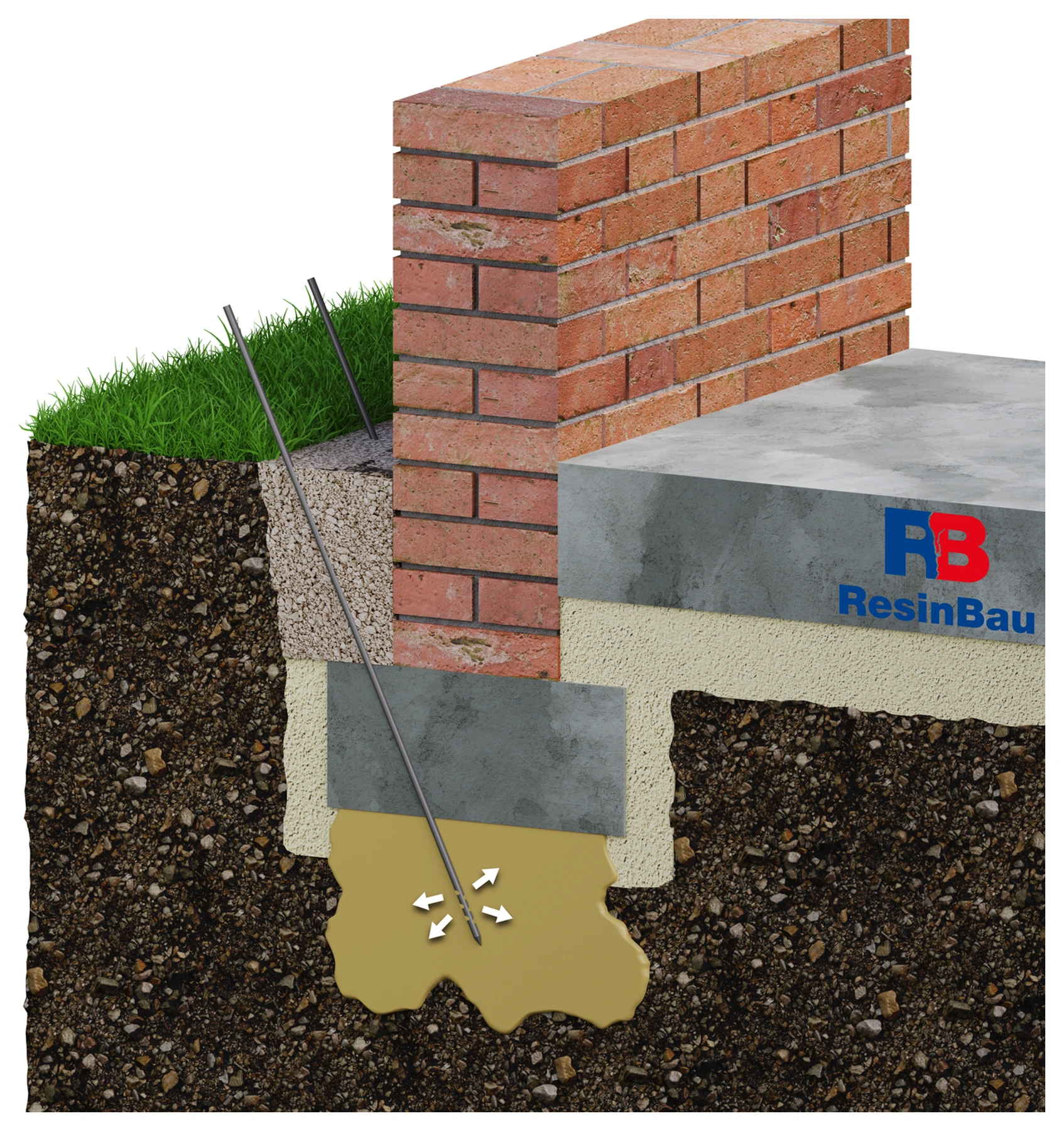

La zona delle uscite deve trovarsi nello strato coperto dalla tecnologia.

06 · Modalità di uscita del materiale

Variante della lancia: alimentazione dal tratto perforato

Il tratto perforato crea più vie di uscita per il materiale. Posizione e lunghezza devono essere collegate allo strato operativo; non basta che la sola estremità raggiunga la profondità desiderata. La posizione dei fori non garantisce una distribuzione uniforme dell'alimentazione in ogni terreno.

Se l'obiettivo è una barriera contro l'acqua, l'accettazione deve comprendere continuità e tenuta della zona. SoilConsolid viene scelto in base al terreno identificato e alle condizioni idriche. GeoPolymer.55 può essere valutato per tale barriera dopo una scelta specifica e una prova di continuità e tenuta, controllando espansione e migrazione; il solo volume giallo sullo schema non conferma il risultato.

  • Posiziona tutte le uscite nella zona prevista.
  • Valuta il risultato secondo l'obiettivo dell'iniezione.
SoilConsolid →GeoPolymer.55 →Pulizia dei sistemi dopo le resine →

Chiarisci prima la variazione dell'appoggio

Una parete che si fessura, una pavimentazione che cede e una soletta che oscilla sotto carico non indicano automaticamente lo stesso problema. Sono possibili vuoti presso la struttura, riporto allentato, variazioni delle condizioni idriche o uno strato più debole in profondità. L'analisi deve comprendere struttura, terreno, acqua e storia degli spostamenti.

Raccogli sezioni delle fondazioni, risultati delle indagini del terreno, posizione degli impianti e misure di livelli e fessure. Definisci se il processo è ancora attivo. Altrimenti alimentare materiale nel vuoto più accessibile può modificare un sintomo locale lasciando la causa del cedimento in un altro strato.

Definisci il risultato atteso

Consolidamento e sigillatura del terreno

Il materiale deve agire su una zona identificata del terreno, ad esempio collegando i granuli o limitando il flusso d'acqua. La scelta dipende dalla possibilità di penetrazione e dalle condizioni di umidità. Il solo riempimento del vuoto sotto una soletta non conferma il consolidamento di uno strato più profondo.

Riempimento del vuoto e ripristino dell'appoggio

L'obiettivo è occupare in modo controllato lo spazio disponibile. Occorre identificarne i collegamenti e assicurare l'osservazione dei progressi. Nella stabilizzazione un sollevamento imprevisto della struttura segnala la necessità di arrestarsi.

Sollevamento controllato

Qui il sollevamento è un elemento intenzionale del progetto. Richiede la definizione del livello finale, delle differenze ammissibili di spostamento, della sequenza e delle soglie di interruzione. Il consumo di resina non sostituisce la misurazione del movimento.

Limitazione dell'afflusso d'acqua

Una barriera contro l'acqua ha criteri diversi dal miglioramento dell'appoggio. Se il problema è l'afflusso dietro la parete, confronta la soluzione con una cortina di iniezione e analizza la possibilità di aggirare la barriera.

L'espansione è uno strumento, non il risultato della riparazione

La resina che si espande in uno spazio confinato si comporta diversamente dalla schiuma che cresce liberamente in un recipiente. Il terreno e la struttura caricata ne limitano l'espansione. Il coefficiente di espansione libera non basta quindi a calcolare consumo o forza di sollevamento.

La resistenza di un campione di materiale non è la capacità portante dell'intero sistema terreno–fondazione. La variazione dell'appoggio dipende anche dalla distribuzione del materiale, dallo stato del terreno e dalla collaborazione della struttura. La scelta deve indicare come verificare l'effetto nel terreno e sull'opera.

La lancia deve alimentare il materiale nello strato corretto

Pianifica i punti di alimentazione in sezione e in pianta. Scegli l'accesso dall'interno o dall'esterno considerando impianti, bordi della fondazione e livello operativo richiesto. La disposizione delle profondità successive deve derivare dalla tecnologia adottata, non solo dalla lunghezza della lancia disponibile.

Estremità aperta, punta che si apre durante l'alimentazione e tratto perforato creano percorsi diversi di uscita del materiale. Scegli il sistema della lancia in base alla zona da coprire e alle condizioni di installazione. Il calcolatore geometrico aiuta a definire l'accesso; non stabilisce lo strato da rinforzare.

Il tratto di riferimento unisce alimentazione e misurazione

Prima di iniziare definisci punti di riferimento e letture iniziali. La prova deve verificare alimentazione, comunicazione, bilancio e reazione della struttura in condizioni rappresentative. Registra materiale, temperatura, porzioni, tempo, pressione e spostamenti.

Alimenta nelle fasi definite dalla tecnologia, lasciando tempo per valutare la reazione. L'espansione può continuare dopo l'arresto della pompa. Interrompi in caso di movimento imprevisto, fuoriuscita incontrollata, consumo anomalo o aumento di pressione senza flusso. Definisci i criteri di interruzione e ripresa prima della prova, non solo dopo aver rilevato uno spostamento.

L'accettazione deve corrispondere all'obiettivo

Per stabilizzazione o miglioramento del terreno, il progetto definisce la valutazione dell'appoggio ottenuto e le prove richieste. Per il sollevamento si documentano livelli, differenze di spostamento e comportamento degli elementi adiacenti. Per la barriera idrica si controllano flusso e continuità della zona sigillata.

Conserva la documentazione di punti, profondità e quantità insieme alle misure prima, durante e dopo i lavori. Pianifica l'osservazione per un periodo adeguato alla causa del cedimento e alle variazioni idriche. Il ritorno al livello non dimostra da solo l'eliminazione della causa della perdita di appoggio.

SCELTA RESINBAU

Il materiale dipende dalle condizioni

SoilConsolid →

Consolidamento e barriere contro l'acqua in terreno identificato. Il sistema PU con catalizzatore richiede acqua per reagire ed è alimentato su una linea; la bassa viscosità non garantisce la penetrazione in ogni terreno.

GeoStabil →

Stabilizzazione del terreno e riempimenti sotto le solette. Il materiale bicomponente forma una massa semirigida; la TDS dichiara assenza di schiumatura. La scelta comprende tempo di lavorabilità e sistema di alimentazione.

GeoPolymer.55 →

Sistema di schiuma bicomponente per riempimento, stabilizzazione e sollevamento progettati. Valuta l'effetto dell'espansione nelle condizioni effettive e misurando la struttura.

GeoPolymer.350 →

Sistema di schiuma a densità maggiore per vuoti identificati e stabilizzazione. La scelta tra questo e GeoPolymer.55 deriva dal progetto e dai parametri TDS, non solo dal nome o dal volume libero della schiuma.

Calcola ciò che conosci

CALCOLATOREGeometria di accesso sotto la fondazione →

Definisci lunghezza e posizione della lancia per la zona stabilita. Lo strumento non calcola capacità portante o entità del sollevamento.

CALCOLATOREPreparazione del materiale →

Verifica il prodotto corretto e i rapporti. Il rapporto in massa non è necessariamente uguale a quello in volume.

CALCOLATOREBilancio del consumo →

Converti le porzioni dei componenti corretti; conserva separatamente il risultato della prova nel terreno.

Passaggio successivo

CONTINUA A LEGGERESistemi di lance e zone di alimentazione →

Scegli costruzione e posizione delle uscite in base alla tecnologia.

CONTINUA A LEGGEREFessure come sintomo →

Collega l'osservazione della struttura alla causa della perdita di appoggio.

CONTINUA A LEGGEREBarriera contro l'acqua →

Quando l'obiettivo principale è limitare l'afflusso d'acqua.

Discuti le condizioni del tuo progetto

Prepara la sezione, la descrizione dell'acqua e dei movimenti e i risultati delle prove precedenti. ResinBau aiuta a scegliere il materiale e la tecnologia esecutiva.
