TEADMISED · PINNAS JA VUNDAMENDID

Pinnas ja vundamendid: stabiliseerimine, tühimikud, tõstmine

Need kolm ülesannet võivad kasutada injekteerimist, kuid neil on erinevad eesmärgid ja vastuvõtt. Alustage toe kadumise põhjusest, seejärel valige materjal ja konstruktsiooni kontrollimise viis.

HindamineTeostus ja variandidValik ja järgmine samm

JÄLGI TEHNOLOOGIAT

Pinnas ja vundamendid: kuus juurdepääsu- ja levimisvarianti

See on variantide kogum, mitte kuue järjestikuse tegevuse loend. Kaks esimest ristlõiget näitavad juurdepääsu vundamendi alla, kaks järgmist plaadi alla ning viimased võrdlevad materjali väljumist injekteerimistorust. Määrake kõigepealt eesmärk: konsolideerimine, toe taastamine, kavandatud tõstmine või veetõke.

Injekteerimistoru määrab etteandmiskoha; kollane tsoon kujutab kavandatud mõjuala.

01 · Juurdepääs vundamendi alla

Eesmärk ja variant A: juurdepääs vundamendi alla seest

Materjal peab jõudma vundamendialusesse uuritud kihti. Joonis ühendab põrandast mõõdetud nurga, sisenemiskoha kauguse seinast, vundamendi alapinna taseme ja töösügavuse sellest allpool. Injekteerimistoru pikkust mõõdetakse piki telge, seega ei võrdu see vertikaalsügavusega.

Tähis 50% näitab võrdluspunkti kujutatud seinageomeetrias; see ei määra iga vundamendi tugevduse asukohta. Kollane kujund ei garanteeri leviala kuju ega kandevõime paranemist. Eesmärk ja töökiht tuleb määrata konstruktsiooni ning pinnase uuringu põhjal.

  • Uurige vundamenti, plaati ja tehnovõrke.
  • Määrake sihtkiht enne pikkuse arvutamist.
Vundamendialuse juurdepääsu geomeetria →Toe kadumise uurimine →
Väline juurdepääs muudab sisenemispunkti ja nurga võrdluspinna.

02 · Juurdepääs vundamendi alla

Variant B: juurdepääs vundamendi alla väljast

Siin mõõdetakse nurka maapinnast ja sisenemiskoha kaugust välisseinast. Koos vundamendi alapinna sügavusega määravad need injekteerimistoru kulgemise. Eri kõrgustel märgitud otsad näitavad etteandmistsoonide võimalikke asukohti, mitte kolme injekteerimise kohustuslikku järjekorda.

Väljast juurdepääsu valik nõuab saadaoleva ruumi, tehnovõrkude ja vundamendi kõrval olevate kihtide kontrollimist. Etteandmisel registreerige kulu ja mõõtke konstruktsiooni. Kavandamata kerkimine stabiliseerimisel nõuab peatamist; tõstmine peab olema eraldi projekteeritud eesmärk.

  • Kontrollige nurga arvestamist maapinnast.
  • Määrake katkestamispiirid enne katset.
Katse ja konstruktsiooni mõõtmine →

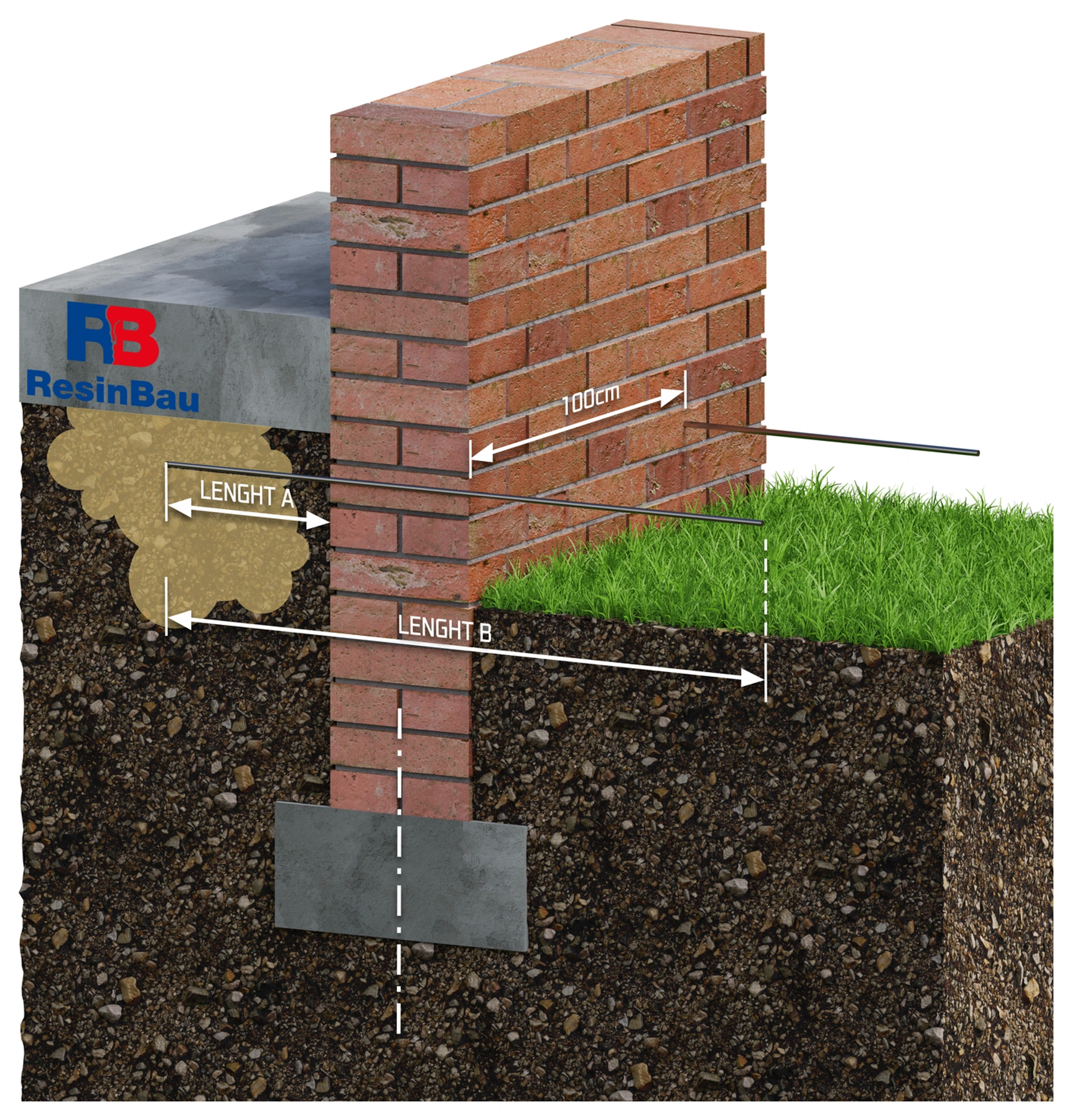

Etteandmispunkt asub plaadi all ja juurdepääsutee läbib seinatsooni.

03 · Juurdepääs plaadi alla

Variant C: plaadi alla horisontaalsete injekteerimistorudega väljast

Variant võimaldab materjali ette anda plaadialusesse ruumi välise juurdepääsu kaudu. Uurige selle ühendusi ja toe kadumise põhjust. Kaks pikkustähist eristavad lühemat lõiku plaadialuses tsoonis ning pikemat juurdepääsuteed sellesse kohta.

Joonise mõõde 100 cm kuulub näidatud injekteerimistorude paigutusele; see ei ole iga plaadi valmis samm. Kavandage punktid ja etteandmisala katse põhjal ning hinnake edenemist konstruktsiooni vaatluste ja bilansi järgi. Lähima tühimiku täitmine ei tõenda sügavama aluspinna paranemist.

  • Määrake, kas eesmärk on tühimik või sügavam pinnasekiht.
  • Kontrollige võimalikku migreerumist plaadi piiridest väljapoole.
Injekteerimise eesmärkide eristamine →GeoStabil →
Plaadi läbipuurimine annab otsese juurdepääsu tuvastatud toetustsooni.

04 · Juurdepääs plaadi alla

Variant D: plaadi alla seest puuritud avade kaudu

Enne punktide määramist uurige plaadi paksust ja kihte, armatuuri ning tehnovõrke. Injekteerimistorude otsad peavad jääma tsooni, mida valitud tehnoloogia peab hõlmama. Samm 80–120 cm on näidatud variandi parameeter; tegelik võrk tuleb siduda aluspinna ja katsetulemusega.

Tühimike täitmisel ja stabiliseerimisel kontrollige, kas plaat ei hakka kavandamatult kerkima. Kui eesmärk on tõstmine, on vaja sihttasemeid, nihkevahede lubatud väärtusi ning mõõtmist etteandmise ajal. Materjali paisumine võib jätkuda ka pärast pumba peatamist.

  • Märkige punktid tehnovõrke arvestades.
  • Mõõtke nihkeid sõltumata kulust.
GeoPolymer.55: süsteemi valik →Katse ja katkestamiskriteeriumid →

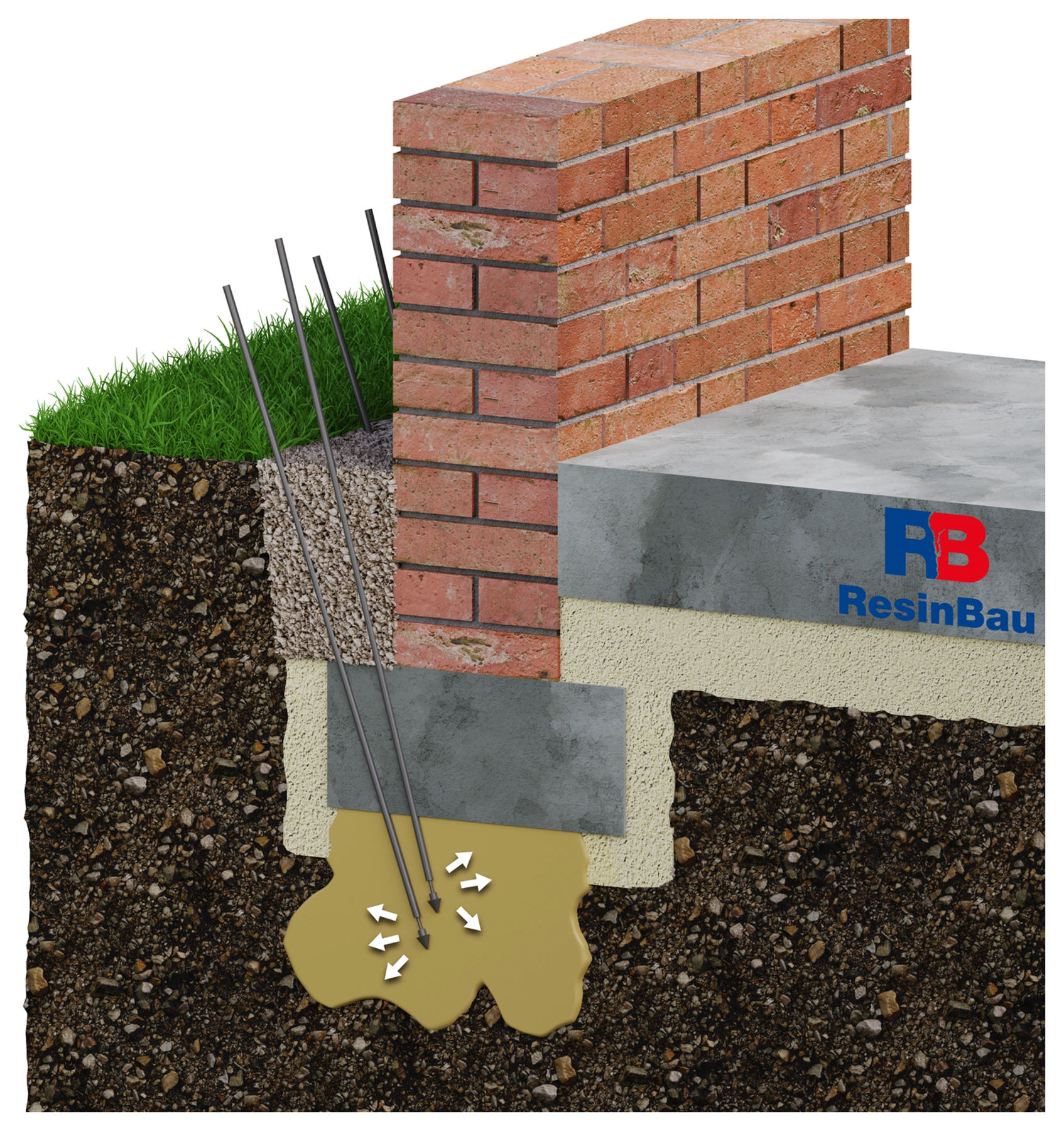

Otsaväljund määrab etteandmise injekteerimistoru otsa juurde.

05 · Materjali väljumisviis

Injekteerimistoru variant: etteandmine avaneva otsa kaudu

Selles variandis avatakse otsik süsteemi ehituse järgi ja materjal väljub injekteerimistoru otsa juures. Seega määrab etteandmise alguskoha otsa tegelik asukoht, mitte ainult maapinna kohal nähtava lõigu pikkus.

Valige paigaldamise ja avamise viis pinnasetingimuste ning konkreetse süsteemi järgi. Nooled tähistavad materjali väljumissuunda; kollane kujund jääb kavandatud tsooni illustratsiooniks. Tegelikku migreerumisteed kujundavad pinnas, tühimikud, vesi ja paisumise piiramine.

  • Kinnitage otsa sügavus ja väljundi läbitavus.
  • Registreerige tegelik etteandmine igasse tsooni.
HAMMPACK injekteerimistorude süsteemid →Piiratud paisumine ja mõju aluspinnas →

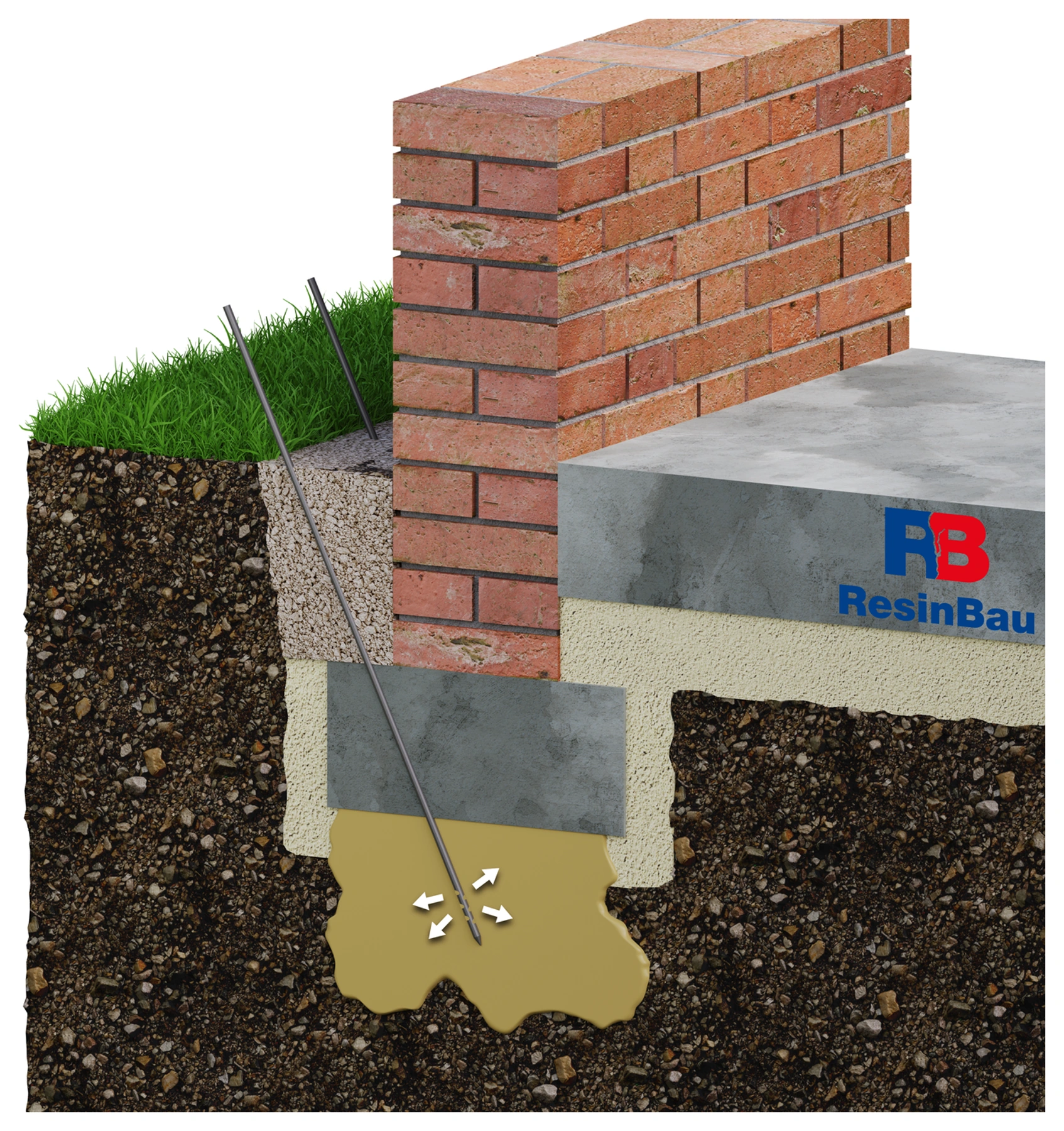

Väljundite tsoon peab asuma tehnoloogiaga hõlmatud kihis.

06 · Materjali väljumisviis

Injekteerimistoru variant: etteandmine perforeeritud lõigu kaudu

Perforeeritud lõik loob mitu materjali väljapääsuteed. Selle asukoht ja pikkus tuleb siduda töökihiga; ei piisa sellest, et ainult toruots saavutab soovitud sügavuse. Avade asukoht ei taga etteandmise ühtlast jaotumist igas pinnases.

Kui eesmärk on veetõke, peab vastuvõtt hõlmama tsooni pidevust ja tihedust. SoilConsolid valitakse uuritud pinnase ja veetingimuste järgi. GeoPolymer.55 võib sellise tõkke jaoks kaaluda pärast individuaalset valikut ning pidevuse ja tiheduse katset koos paisumise ja migreerumise kontrolliga; kollane kujund skeemil üksi ei kinnita tulemust.

  • Paigutage kõik väljundid sihttsooni.
  • Võtke tulemus vastu vastavalt injekteerimise eesmärgile.
SoilConsolid →GeoPolymer.55 →Süsteemide puhastamine pärast vaike →

Kõigepealt selgitage toe muutust

Pragunev sein, vajuv põrand ja koormuse all kõikuv plaat ei viita automaatselt samale probleemile. Võimalikud on tühimikud konstruktsiooni kõrval, kobestunud tagasitäide, veetingimuste muutus või sügavam nõrgem kiht. Uuring peab hõlmama konstruktsiooni, pinnast, vett ja nihete ajalugu.

Koguge vundamentide ristlõiked, aluspinna uuringutulemused, tehnovõrkude asukohad ning kõrguste ja pragude mõõtmised. Määrake, kas protsess jätkub. Ilma selleta võib materjali etteandmine kõige kergemini ligipääsetavasse tühimikku muuta kohalikku tunnust, jättes vajumise põhjuse teise kihti alles.

Sõnastage oodatav tulemus

Pinnase konsolideerimine ja tihendamine

Materjal peab mõjutama uuritud aluspinnatsooni, näiteks siduma teri või piirama veevoolu. Valik sõltub läbivusvõimest ja niiskustingimustest. Plaadialuse tühimiku täitmine üksi ei kinnita sügavama kihi konsolideerimist.

Tühimiku täitmine ja toe taastamine

Eesmärk on saadaoleva ruumi kontrollitud täitmine. Tuleb uurida selle ühendusi ja tagada edenemise jälgimine. Stabiliseerimisel on konstruktsiooni kavandamata kerkimine peatumissignaal.

Kontrollitud tõstmine

Siin on tõstmine projekti kavandatud osa. See nõuab sihttaseme, nihkevahede lubatud väärtuste, järjekorra ja katkestamispiiride määramist. Vaigukulu ei asenda liikumise mõõtmist.

Vee juurdevoolu piiramine

Veetõkkel on teised kriteeriumid kui toe parandamisel. Kui probleem on seina taga olev juurdevool, võrrelge lahendust injekteeritud kardinaga ning uurige tõkkest möödumise võimalust.

Paisumine on töövahend, mitte remondi tulemus

Piiratud ruumis paisuv vaik käitub teisiti kui anumas vabalt kasvav vaht. Pinnas ja koormatud konstruktsioon piiravad kasvu. Seetõttu ei piisa vaba vahustumise tegurist kulu ega tõstejõu arvutamiseks.

Materjaliproovi tugevus ei ole kogu pinnase ja vundamendi süsteemi kandevõime. Toe muutus sõltub ka materjali paiknemisest, pinnase seisundist ja konstruktsiooni koostööst. Valik peab näitama, kuidas tulemust aluspinnas ja objektil kontrollitakse.

Injekteerimistoru peab andma materjali õigesse kihti

Kavandage etteandmispunktid ristlõikel ja plaanil. Valige juurdepääs seest või väljast, arvestades tehnovõrke, vundamendi servi ja nõutud töötasandit. Järjestikuste sügavuste paigutus peab lähtuma valitud tehnoloogiast, mitte ainult saadaoleva injekteerimistoru pikkusest.

Avatud ots, etteandmise ajal avanev otsik ja perforeeritud lõik moodustavad erinevad materjali väljapääsuteed. Valige injekteerimistoru süsteem hõlmatava tsooni ning paigaldustingimuste järgi. Geomeetriakalkulaator aitab määrata juurdepääsu; see ei määra tugevdamist vajavat kihti.

Võrdluslõik ühendab etteandmise mõõtmisega

Enne alustamist määrake võrdluspunktid ja algnäidud. Katse peab kontrollima etteandmist, ühendusi, bilanssi ja konstruktsiooni reaktsiooni esinduslikes tingimustes. Salvestage materjal, temperatuur, portsjonid, aeg, rõhk ja nihked.

Andke materjali ette tehnoloogias määratud etappides, jättes aega reaktsiooni hindamiseks. Paisumine võib jätkuda pärast pumba peatamist. Katkestage kavandamata liikumise, kontrollimatu väljavoolu, ebatavalise kulu või vooluta rõhutõusu korral. Määrake katkestamise ja jätkamise kriteeriumid enne katset, mitte alles pärast nihke märkamist.

Vastuvõtt peab vastama eesmärgile

Stabiliseerimisel või aluspinna parandamisel määrab projekt saavutatud toe hindamise viisi ja nõutavad katsed. Tõstmisel dokumenteeritakse tasemed, nihkevahed ja naaberelementide käitumine. Veetõkke korral kontrollitakse voolu ning tihendustsooni pidevust.

Säilitage punktide, sügavuste ja koguste dokumendid koos mõõtmistega enne töid, nende ajal ja pärast neid. Kavandage vaatlus vajumise põhjusele ja veetaseme muutustele vastava aja jooksul. Taseme taastumine ei tõenda iseenesest toe kadumise põhjuse kõrvaldamist.

RESINBAU VALIK

Materjal lähtub tingimustest

SoilConsolid →

Konsolideerimine ja veetõkked uuritud pinnases. Katalüsaatoriga PU-süsteem vajab reaktsiooniks vett ja antakse ette ühe kanali kaudu; väike viskoossus ei taga tungimist igasse pinnasesse.

GeoStabil →

Pinnase stabiliseerimine ja plaadialune täitmine. Kahekomponentne materjal moodustab pooljäiga massi; TDS deklareerib vahustumise puudumist. Valik hõlmab töötlemisaega ja etteandesüsteemi.

GeoPolymer.55 →

Kahekomponentne vahusüsteem projekteeritud täitmiseks, stabiliseerimiseks ja tõstmiseks. Hinnake paisumise mõju tegelikes tingimustes ja konstruktsiooni mõõtmisega.

GeoPolymer.350 →

Suurema tihedusega vahusüsteem uuritud tühimike ja stabiliseerimise jaoks. Valik selle ja GeoPolymer.55 vahel tuleneb projektist ning TDS-parameetritest, mitte ainult nimest või vahu vabast mahust.

Arvuta teadaolev

KALKULAATORVundamendialuse juurdepääsu geomeetria →

Määrake injekteerimistoru pikkus ja asukoht etteantud tsooni jaoks. Tööriist ei arvuta kandevõimet ega tõste suurust.

KALKULAATORMaterjali ettevalmistamine →

Kontrollige õiget toodet ja vahekordi. Massivahekord ei pruugi võrduda mahusuhtega.

KALKULAATORKulubilanss →

Teisendage õigete komponentide portsjonid; säilitage pinnasekatse tulemuse eraldi arvestus.

Järgmine samm

LOE EDASIInjekteerimistorude süsteemid ja etteandmistsoonid →

Valige ehitus ja väljundite asukoht tehnoloogia järgi.

LOE EDASIPraod kui tunnus →

Ühendage konstruktsiooni vaatlus toe kadumise põhjusega.

LOE EDASIVeetõke →

Kui peamine eesmärk on vee juurdevoolu piiramine.

Aruta oma projekti tingimusi

Valmistage ette ristlõige, vee ja liikumise kirjeldus ning seniste katsete tulemused. ResinBau aitab valida materjali ja teostustehnoloogia.
