TIETO · MUURAUS JA TIIVISTYKSET

Rakenteen kyllästysinjektointi: seinän kyllästys

Kun vesi kulkee huokosten, saumojen ja paikallisten onteloiden verkostossa, yksi reikärivi vuodon kohdalla ei välttämättä riitä. Suunnittele kolmiulotteinen tiivistysalue seinän sisään.

Selvitys Toteutus ja vaihtoehdot Valinta ja seuraava vaihe

TUTUSTU MENETELMÄÄN

Seinän kyllästys: poikkileikkaus, ruudukko ja valvonta

Saman menetelmän kaksi näkymää osoittavat, miten seinän sisäinen tavoitealue yhdistetään pinnan pisteiden sijoitteluun. Keltainen alue kuvaa tavoiteltua kyllästysaluetta; kuva tai materiaali yhdessä viereisessä reiässä eivät vahvista koko poikkileikkauksen tiivistystä.

Maanvastaisen seinän täydellinen poikkileikkaus, jossa eri kulmien porareiät ja muurauksen sisäiset keltaiset kyllästysalueet. — Rakenteen kyllästysinjektoinnin tulee kattaa seinän sisältä selvitetty alue. Poraukset 90° ja 45° kuvaavat pääsyvaihtoehtoja, eivät pakollista toimenpideparia.

01 · TOTEUTUS JA YKSITYISKOHDAT

Määritä ensin seinän sisäinen alue

Seuraa veden reittiä maan puolelta huokosiin, saumoihin ja mahdollisiin onteloihin. Kaavion siniset pisarat kuvaavat vettä seinän ulkopuolella ja keltaiset alueet injektointiaineen leviämistä muurauksessa. Selvitä rakenteen paksuus ja kerrokset sekä korjauksen rajat ennen reikien syvyyden valintaa. Verhoinjektoinnilla on eri tavoite: materiaalin vieminen rakenteen taakse.

Esitetyt kohtisuorat ja vinot pääsyt on sovitettava selvitettyyn poikkileikkaukseen. Kokeen on vahvistettava, että materiaali saavuttaa suunnitellun alueen ja pysyy siinä. Suuremmat ontelot edellyttävät erillistä arviointia ja mahdollista valmistelua ennen kyllästystä. Seinärakenteen tiivistys ei itsessään vahvista kantavuuden palautumista. HydroGumia ja EasyInjectiä voidaan harkita tapauskohtaisen valinnan ja kokeen jälkeen, jossa varmistetaan leviäminen, reaktioon tarvittavan veden saatavuus ja laajenemisen rajoittamismahdollisuus. Älä pidä niitä automaattisesti vaihdettavina toiseen kyllästysmenetelmään.

Selvitä kerrokset, ontelot ja vedentulo.
Määritä porareiän päätealue.
Varmista materiaalin leviäminen kokeella.

Menetelmäkoe ennen injektointia →Vertaa seinän kyllästystä verhoon →HydroGum — ehdollinen valinta →EasyInject — ehdollinen valinta →

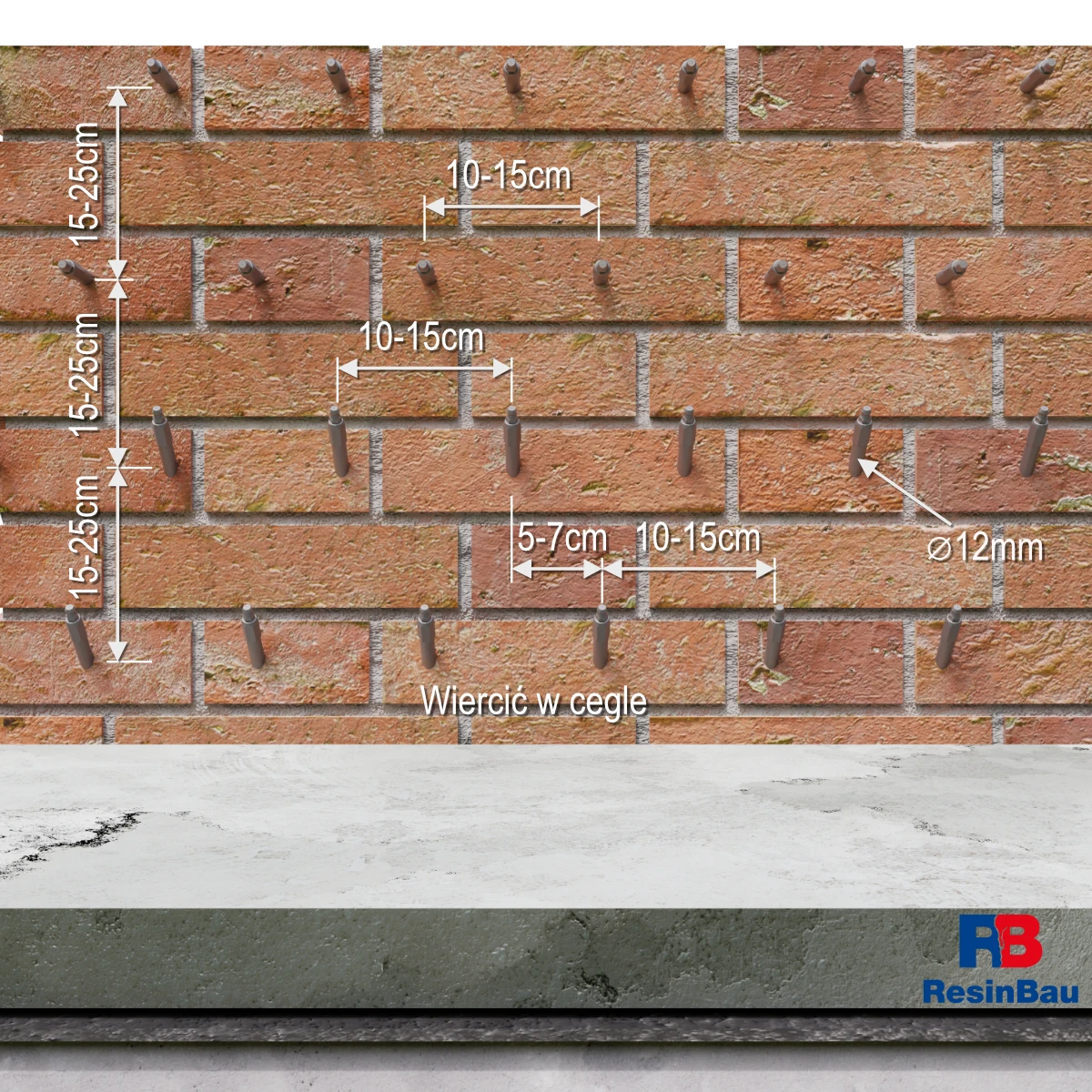

Muurauksen etunäkymä, jossa limittäiset reikärivit, ruudukon mitat ja porauksen osoitus tiileen. — Poraa tiiliin. Reiän halkaisija: Ø12 mm. Pystynuolet osoittavat rivivälin 15–25 cm; vaakanuolet osoittavat reikien välin 10–15 cm kussakin rivissä ja rivien limityksen 5–7 cm. — Etunäkymä täydentää poikkileikkausta: se esittää reikien sisäänmenot, ei materiaalin koko ulottuvuutta. Esitetyssä muurauksessa reiät porataan tiilen umpinaiseen materiaaliin.
**Kuvan selitteet**
Poraa tiiliin. Reiän halkaisija: Ø12 mm. Pystynuolet osoittavat rivivälin 15–25 cm; vaakanuolet osoittavat reikien välin 10–15 cm kussakin rivissä ja rivien limityksen 5–7 cm.

02 · TOTEUTUS JA YKSITYISKOHDAT

Merkitse ruudukko ja syötä alhaalta

Merkitse ruudukko, kun tiilien ja saumojen järjestys on vielä näkyvissä. Esitetyssä vaihtoehdossa väli on 10–15 cm, riviväli 15–25 cm, siirtymä 5–7 cm ja halkaisija 12 mm. Merkinnät selittävät kyseistä kaaviota; valitse todellinen geometria, injektointitulppien asennus ja reikien valmistelu kokeella vahvistetun muurauksen ja materiaalin mukaan.

Aloita alimmasta rivistä reikien valmistelun ja hallitsemattomien karkaamisten rajoittamisen jälkeen. Syötä riviä pitkin järjestyksessä tarkkaillen menekkiä, viereisiä pisteitä ja ulosvirtauksia pinnalla, ja siirry sitten ylemmäs. Kirjaa poikkeamat: nopea yhteys yhden sauman kautta voi jättää muut alueet kyllästymättä, ja suuri menekki voi tarkoittaa onteloa. Tarkista työn jälkeen myös korjauksen rajat ja liittymät muihin eristyksiin.

Pidä rivit ja tehdyt pisteet selkeästi tunnistettavina.
Tarkkaile menekkiä ja virtausyhteyksiä syötön aikana.
Tarkista alueen rajat, älä vain märkää pintaa.

Paine ja seuranta →Järjestelmän puhdistus valitun materiaalin jälkeen →

Selvitä poikkileikkaus, älä vain märkää pintaa

Tarkista, onko seinä yhtenäinen, kerroksellinen, muurattu tai valuvikoja sisältävä betoniseinä. Selvitä paksuus, saumojen kunto, ontelot ja veden tuloreitti. Vesi voi kulkea kerrosten välisissä liitoksissa, joita ei näy pinnalla.

Tässä käytössä ”rakenteen kyllästysinjektointi” tarkoittaa seinärakenteen kyllästämistä ja tiivistämistä. Se ei automaattisesti tarkoita kantavuuden korjausta. Jos rakenneosan yhteistoiminta on palautettava, suunnitelma määrittää erikseen materiaalin, vaaditut ominaisuudet ja vastaanottotavan.

Seinän sisällä vai sen takana?

Kyllästyksessä materiaalin on jäätävä poikkileikkauksesta selvitettyyn alueeseen ja muodostettava yhtenäinen veden virtausta rajoittava tiivistys. Verhoinjektoinnissa tavoitealue on rakenteen ulkopuolella. Ero vaikuttaa reikien syvyyteen, valvontatapaan ja menekkilaskelmaan. Seinän läpiporaus voi muuttaa syötettävän materiaalin reittiä.

Erota suurempi ontelo hienosta huokosverkostosta. Kaverni voi ottaa vastaan suuren määrän pieniviskoosista materiaalia ennen sen pääsyä viereiselle alueelle. Se voi edellyttää erillistä valmistelua tai täyttöä ennen ympäröivän alustan kyllästystä.

Ruudukon on katettava oikea alue

Valmistele pinta ja sulje hallitsemattomat karkaamisreitit jättäen suunnitellut tarkkailupisteet. Valitse porareiät muurauksen, kerrosten ja tavoitealueen mukaan. Kuvan kulma- tai välivaihtoehto on kokeen lähtökohta, ei jokaisen muurausmateriaalin sääntö.

Kirjaa porauksen aikana ontelot, vastuksen muutokset ja porausjätteen tila. Puhdista reiät valitulle materiaalille sopivalla tavalla ja asenna injektointitulpat alustaan, joka mahdollistaa vakaan tiivistyksen. Heikko muuraus vaatii asennuksen ja syöttötavan sovittamista; voimakkaampi kiristys ei korvaa tervettä kiinnitysaluetta.

Arvioi kyllästystä kolmiulotteisesti

Tarkkaile koeosuudella menekkiä, siirtymiä ja ulosvirtauskohtia. Hartsi voi yhdistää kaksi pistettä yhtä saumaa pitkin jättäen viereisen kerroksen kyllästymättä. Siksi valvontasuunnitelman on huomioitava alueen syvyys ja rajat, ei vain julkisivussa näkyvä ruudukko.

Suuri menekki ilman odotettua etenemistä edellyttää onteloiden tai seinän ulkopuolelle karkaamisen tarkistamista. Paineen nousu ilman menekkiä voi tarkoittaa tukosta tai yhteyden puuttumista. Korjaa osiot, reaktioaika ja pisteiden sijoittelu kokeen perusteella.

Arvioi tiivistystä yhdessä viereisten vesireittien kanssa

Dokumentoi eri menekin alueet ja tehdyt korjaukset. Tarkista liittymät kapillaarikatkoon, lattian eristykseen, nurkkiin ja läpivienteihin. Vuodon loppuminen yhdellä pinnalla voi tarkoittaa veden reitin siirtymistä.

Suunnittele tiivistyskorjauksen valvonta edustaviin kosteus- ja paineolosuhteisiin. Tee rakenteelliselle korjaukselle suunnitelman mukainen vastaanotto; pelkkä syötetty materiaalimäärä ei vahvista seinän vaadittua yhteistoimintaa.

RESINBAU-VALINTA

Laske tunnetut tiedot

LASKURIMateriaalitase →

Muurauksen tilavuus ei ole injektointiaineen tilavuus. Perusta menekki selvitykseen ja kokeeseen.

LASKURISeosten valmistelu →

Valitse menetelmän mukainen materiaali ja versio.

Seuraava vaihe

LUE LISÄÄVertaa verhoon →

Tarkista, kummalle seinän puolelle tiivistyksen on muodostuttava.

LUE LISÄÄKatkon jatkuvuus →

Yhdistä seinäkorjaus kapillaarisen nousun rajoittamiseen.
