ЗНАННЯ · КЛАДКА ТА БАР'ЄРИ

Горизонтальна ізоляція: безперервність бар'єра

Бар'єр має обмежити капілярне піднімання на всьому шляху крізь кладку. Його розташування та з'єднання так само важливі, як матеріал, введений в отвори.

ОбстеженняХід робіт і варіантиПідбір і наступний крок

ПРОСТЕЖТЕ ТЕХНОЛОГІЮ

Бар'єр насиченням: один або два ряди

Ілюстрації показують дві альтернативні схеми бар'єра, виконаного насиченням кладки. Другий ряд не є автоматично наступним етапом кожного ремонту. В обох варіантах слід з'єднати зони поширення матеріалу крізь товщину стіни та зберегти безперервність з іншими ізоляціями.

Один ряд отворів підводить матеріал до вибраної зони бар'єра. Це схема насичення крізь кладку, окрема від горизонтальних отворів для крему у шві.

01 · Схема бар'єра насиченням

Однорядний варіант: визначте рівень бар'єра

Спочатку підтвердьте, що проблема охоплює капілярне піднімання, та визначте рівень бар'єра відносно підлоги, території та інших ізоляцій. Жовта ділянка показує заплановану зону поширення матеріалу. Похилі отвори мають дістатися зони в перерізі, а не лише залишити матеріал біля входу отвору. Саме виконання ряду на доступному рівні не гарантує, що вода не обійде бар'єр.

Позначення 45°, 10–15 cm, Ø12 mm і «кладка мінус 5–10 cm» стосуються показаного варіанта насичення. Підбір глибини й кроку підтвердьте на пробній ділянці з урахуванням фактичної будови стіни. Після підготовки отворів і встановлення пакерів подавайте послідовно вздовж ряду; записуйте поглинання й сполучення для виявлення порожнин і перерв у запланованій зоні. HydroGum і EasyInject можна розглядати після індивідуального підбору та проби, яка підтвердить розподіл матеріалу, доступ води для реакції та можливість обмеження розширення. Не вважайте їх автоматично взаємозамінними з іншою технологією насичення.

  • Поєднайте бар'єр з ізоляцією підлоги та стін.
  • Перевірте будову кладки та глибину під час проби.
  • Запишіть виконані точки й місця, що потребують коригування.
Технологічна проба перед ін'єктуванням →Окрема технологія: крем у шві →HydroGum — умовний підбір →EasyInject — умовний підбір →

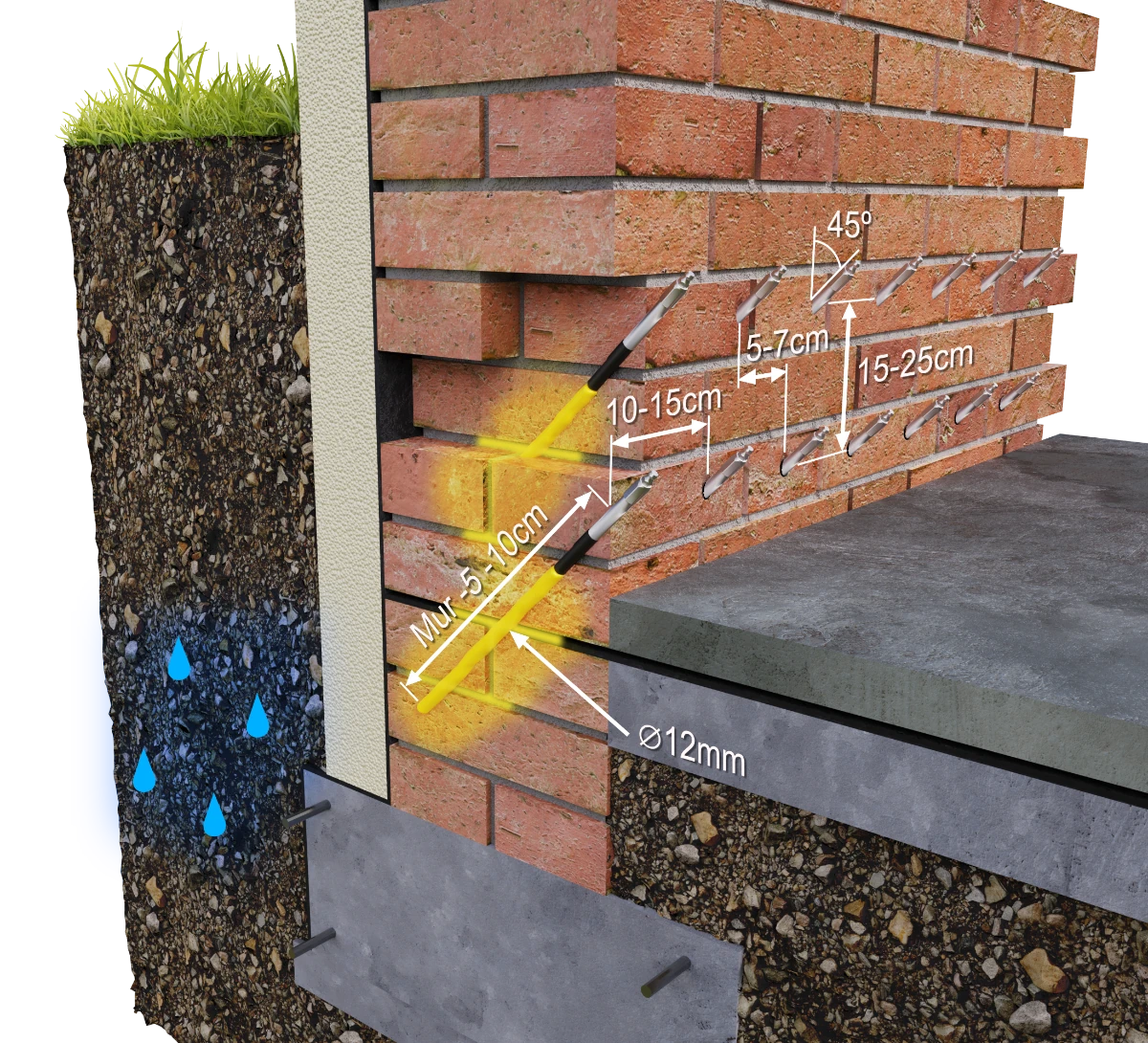

Два зміщені ряди охоплюють ширшу зону перерізу. Їх зони поширення мають з'єднатися; сама кількість отворів не підтверджує безперервності бар'єра.

02 · Схема бар'єра насиченням

Дворядний варіант: з'єднайте зміщені зони

Цей варіант розглядають для визначеної геометрії та способу поглинання матеріалу кладкою. На рисунку відстань між рядами становить 15–25 cm, а горизонтальне зміщення позначено як 5–7 cm. Решта розмірів стосується того самого варіанта похилого насичення. Вони не доводять, що в будь-якій основі утворяться ідентичні жовті зони або що додатковий ряд замінить пробу.

У підтвердженій схемі почніть із нижнього ряду, подавайте вздовж нього, потім переходьте до верхнього. Контролюйте сполучення між точками та місця, не охоплені матеріалом, особливо біля кутів, зміни товщини й поперечних стін. Після виконання бар'єра оцініть безперервність усієї лінії та з'єднань; подальше висихання кладки потребує відповідного оздоблення й вентиляції.

  • Підтвердьте потребу другого ряду.
  • Перевірте з'єднання зон обох рівнів.
  • Врахуйте кути та поперечні стіни.
Просторове насичення всієї стіни →Тиск і спостереження →

Спочатку джерело вологи

Зволоження біля підлоги недостатньо для визначення капілярного піднімання. Перевірте надходження ззовні, мережі, водовідведення, рівень території та умови конденсації. Запишіть висоту зволоження, висоли та стан штукатурки. Усунення активного надходження може бути потрібне незалежно від бар'єра.

Горизонтальна ізоляція обмежує капілярний транспорт. Вона не замінює захисту стіни від води під напором. Якщо стіна контактує з ґрунтом, спроєктуйте її з'єднання з вертикальною ізоляцією та підлогою; інакше вода може обійти ремонтовану лінію.

Накресліть безперервну лінію по всьому об'єкту

Визначте рівень бар'єра відносно підлоги, території та наявних ізоляцій. Врахуйте кути, поперечні стіни, сходи й місця зміни товщини кладки. Кут, виконаний лише зі зручного боку, може залишити перерву в зоні насичення.

Штукатурка, розчин або шар підлоги можуть створити сполучення в обхід бар'єра. Підготовка вузла охоплює також ці шари. Бар'єр не спричиняє негайного видалення води та солей, уже наявних над ним.

Крем і насичення — різні способи подавання

Ін'єкційний крем вводять у підготовлені отвори, зазвичай горизонтально у шві, заповнюючи їх від дна. У технології насичення підбір отворів і матеріалу має охоплювати потрібну зону кладки. Однорядна або дворядна схема показує таке просторове розташування; не слід автоматично переносити її похилі отвори на застосування крему.

Визначте поглинальність і розташування швів, порожнини та шари кладки. Ця інформація визначає, чи вибраний метод здатен утворити безперервність. Додатковий ряд отворів самостійно не виправляє неправильно обстеженого перерізу.

Проба перевіряє кладку та шлях подавання

На репрезентативній ділянці підтвердьте глибину отворів, прохідність і спосіб поглинання матеріалу. Якщо потрапляєте в порожнину, не припускайте, що велика витрата означає кращий бар'єр. Визначте, куди потрапляє матеріал і чи потрібна підготовка порожньої зони.

Для насичення записуйте потік і сполучення; для крему контролюйте заповнення всієї довжини отвору. В обох методах позначайте виконані точки й місця, що потребують коригування, особливо біля кутів і поперечних стін.

Приймання бар'єра та висихання кладки

Під час приймання запишіть безперервність траси, фактичні отвори, витрату й виконані з'єднання з іншими ізоляціями. Подальше спостереження за вологістю має стосуватися порівнюваних місць та умов. Волога штукатурка відразу після оброблення не свідчить остаточно про неефективність бар'єра.

Доберіть спосіб поводження із засоленою штукатуркою та оздоблення, що дозволяє висихання. Забезпечте вентиляцію. Час висушування залежить від перерізу, початкового зволоження та оточення; не обіцяйте єдиного терміну для будь-якої кладки.
