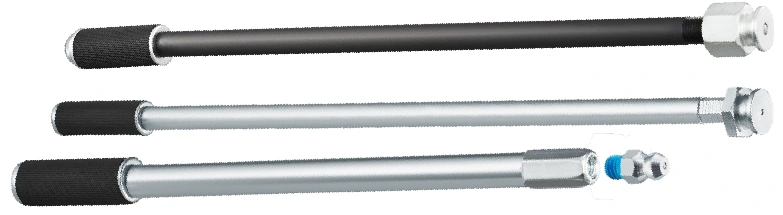

Gamyklinis ilgas pakeris
Paruoštas pailgintas korpusas leidžia perkelti įtvirtinimo zoną giliau, pvz., už grindų sluoksnio ar tarpinės erdvės.
ŽINIOS · ĮRANGA IR TIEKIMAS
Skersmuo ir ilgis: prieiga ir įtvirtinimas
Skylė, pakerio korpusas ir guma turi skirtingas užduotis. Parinkite juos pagal tikrą pagrindą ir vietą, kurią turi pasiekti medžiaga.
Trys matmenys, kurių negalima sukeisti
Gręžinio ilgis leidžia pasiekti plyšį ar kitą zoną. Pakerio korpuso ilgis užtikrina prieigą ir perkelia jungtį už tarpinių sluoksnių. Gumos ilgis nustato plėtimo ir sandarinimo zoną. Ilga skylė automatiškai nereiškia tokio pat ilgio pakerio poreikio.
Nustatykite, kur yra sveikas pagrindas ir kur skylė kerta tikslinį plyšį. Guma neturi uždaryti šio kelio. Esant papildomam grindų sluoksniui korpusą parinkite taip, kad įtvirtinimo zona būtų už sluoksnio, kuris neužtikrins tinkamo sandarinimo.
PJŪVIO SKAITYMAS
Ką rodo schema?
Ilgesnis korpusas ar ilgintuvas leidžia perkelti įtvirtinimo zoną už tarpinių sluoksnių. Bendras pakerio ilgis, gumos ilgis ir skylės gylis yra skirtingi matmenys. Pasirinkimą lemia sandarinimo vietos padėtis, o ne vien grąžto ilgis.

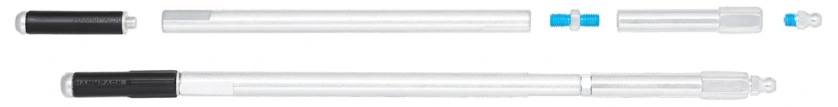

Modulinis ilgintuvas
Brėžinys rodo ilgintuvo elementų jungtį ir surinktą sistemą. Bendras korpuso ilgis nėra gumos ilgis ar automatiškai skylės gylis.
Nominalus grąžto skersmuo yra parinkimo pradžia
Įvertinkite tikrą skylę: skersmenį, ovalumą, įėjimo ištrupėjimą ir sienelių kokybę. Susidėvėjęs grąžtas ir silpnas pagrindas gali duoti kitą matmenį nei įrankio žyma. Pakeris parenkamas pagal atliktą skylę ir konkretaus modelio instrukciją.
Didesnis skersmuo keičia geometriją ir skylei užpildyti reikalingą medžiagos kiekį. Tačiau nepašalina vožtuvo užsikimšimo ar nepataikymo į plyšį. Srautą reikia nagrinėti visame kelyje nuo siurblio iki remonto zonos.
Skylės tūris nėra remonto sąnaudos
Bendrasis skylės tūris auga su skersmens kvadratu ir ilgiu. Dalį užima pakeris, o toliau tiekiama medžiaga gali patekti į plyšį, poras ar ertmes. Atskirkite šias pozicijas balanse.
Ilgintuvams reikia suderinamų, sandarių jungčių ir išlaikyto pralaidumo. Jų parametrai nenustato leistino konstrukcijos slėgio. Slėgio ir suvartojimo kontrolę vykdykite pagal remonto tikslą.
Pirmiausia medžiaga, tada tiekimo sistema
Pradėkite nuo remonto tikslo ir tiekimo zonos sąlygų. Pasirinktos medžiagos lape patikrinkite paruošimą, darbo laiką, siurbimo būdą ir valymą. Tinkamas pakeris yra šios technologijos elementas, o ne pagrindo ištyrimo pakaitalas.
Aptarkite savo projekto sąlygas
Paruoškite pjūvį, vandens ir judėjimo aprašymą bei ankstesnių bandymų rezultatus. ResinBau padeda parinkti medžiagą ir atlikimo technologiją.
