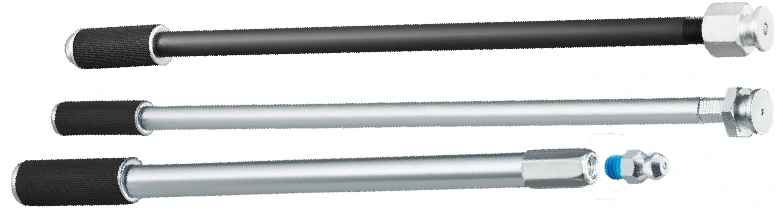

Заводський довгий пакер
Готовий подовжений корпус дозволяє перенести зону встановлення глибше, наприклад за шар стяжки або проміжний простір.
ЗНАННЯ · ОБЛАДНАННЯ ТА ПОДАВАННЯ
Діаметр і довжина: доступ та встановлення
Отвір, корпус пакера та гума мають різні завдання. Доберіть їх до фактичної основи й місця, куди має потрапити матеріал.
Три розміри, які не слід плутати
Довжина отвору дозволяє дістатися тріщини або іншої зони. Довжина корпусу пакера забезпечує доступ і переносить з'єднання за проміжні шари. Довжина гуми визначає зону розпирання та ущільнення. Довгий отвір не означає автоматичної потреби пакера такої самої довжини.
Визначте, де розташована міцна основа та де отвір перетинає цільову щілину. Гума не має перекривати цей шлях. За додаткової стяжки доберіть корпус так, щоб зона встановлення опинилася поза шаром, що не забезпечує належного ущільнення.
ЧИТАННЯ ПЕРЕРІЗУ
Що показує схема?
Довший корпус або подовжувач дозволяють перенести зону встановлення за проміжні шари. Загальна довжина пакера, довжина гуми та глибина отвору — різні розміри. Вибір випливає з розташування місця ущільнення, а не лише довжини свердла.

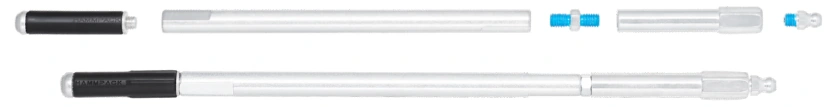

Модульний подовжувач
Рисунок показує з'єднання елементів подовжувача та зібрану систему. Загальна довжина корпусу не є довжиною гуми або автоматично глибиною отвору.
Номінальний діаметр свердла — початок підбору
Оцініть фактичний отвір: діаметр, овальність, викришування входу та якість стінок. Зношене свердло й слабка основа можуть дати інший розмір, ніж позначений на інструменті. Пакер добирають до виконаного отвору та інструкції конкретної моделі.
Більший діаметр змінює геометрію та кількість матеріалу для заповнення отвору. Проте він не усуває закупорення клапана або невлучення у тріщину. Потік слід розглядати на всьому шляху від насоса до зони ремонту.
Об'єм отвору не є витратою ремонту
Повний об'єм отвору зростає пропорційно квадрату діаметра та довжині. Частину займає пакер, а матеріал, що подається далі, може потрапляти у тріщину, пори або порожнини. Розділіть ці позиції в балансі.
Подовжувачі потребують сумісних герметичних з'єднань і збереження прохідності. Їх параметри не визначають допустимого тиску для конструкції. Контроль тиску й поглинання виконуйте відповідно до мети ремонту.
Спочатку матеріал, потім система подавання
Почніть із мети ремонту та умов у зоні подавання. У технічній карті вибраного матеріалу перевірте підготовку, робочий час, спосіб нагнітання й очищення. Відповідний пакер є елементом цієї технології, а не заміною обстеження основи.
