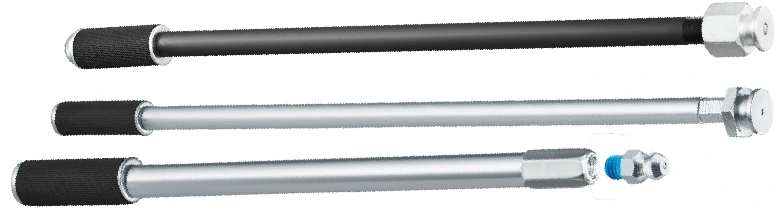

Werkseitig langer Packer
Ein vorgefertigter verlängerter Körper ermöglicht es, den Verankerungsbereich tiefer zu verlegen, z. B. hinter einen Bodenaufbau oder einen Zwischenraum.
WISSEN · AUSRÜSTUNG UND FÖRDERUNG
Durchmesser und Länge: Zugang und Verankerung
Bohrloch, Packerkörper und Gummi haben unterschiedliche Aufgaben. Wählen Sie sie passend zum tatsächlichen Untergrund und zur Stelle, die das Material erreichen soll.
Drei Maße, die nicht verwechselt werden dürfen
Die Bohrlochlänge ermöglicht das Erreichen des Risses oder einer anderen Zone. Die Länge des Packerkörpers schafft Zugang und verlagert den Anschluss über Zwischenschichten hinaus. Die Gummilänge bestimmt den Bereich der Verspannung und Abdichtung. Ein langes Bohrloch erfordert nicht automatisch einen gleich langen Packer.
Stellen Sie fest, wo sich tragfähiger Untergrund befindet und wo das Bohrloch den Zielspalt schneidet. Der Gummi darf diesen Weg nicht verschließen. Bei einem zusätzlichen Bodenaufbau wählen Sie den Körper so, dass der Verankerungsbereich außerhalb einer Schicht liegt, die keine geeignete Abdichtung gewährleistet.
QUERSCHNITT LESEN
Was zeigt das Schema?
Ein längerer Körper oder eine Verlängerung ermöglicht es, den Verankerungsbereich über Zwischenschichten hinaus zu verlagern. Gesamtlänge des Packers, Gummilänge und Bohrlochtiefe sind unterschiedliche Maße. Die Auswahl richtet sich nach der Lage der Abdichtungsstelle und nicht allein nach der Bohrerlänge.
Modulare Verlängerung

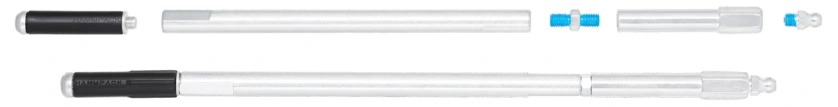

Die Zeichnung zeigt die Verbindung der Verlängerungsteile und die zusammengebaute Anordnung. Die Gesamtlänge des Körpers entspricht weder der Gummilänge noch automatisch der Bohrlochtiefe.
Der Nenndurchmesser des Bohrers ist der Ausgangspunkt der Auswahl
Beurteilen Sie das tatsächliche Bohrloch: Durchmesser, Ovalität, Ausbrüche am Eingang und Wandungsqualität. Ein verschlissener Bohrer und schwacher Untergrund können andere Maße als die Werkzeugkennzeichnung ergeben. Der Packer wird passend zum hergestellten Bohrloch und zur Anleitung des jeweiligen Modells gewählt.
Ein größerer Durchmesser verändert die Geometrie und die zum Füllen des Bohrlochs erforderliche Materialmenge. Er beseitigt jedoch weder eine Ventilblockade noch das Verfehlen des Risses. Der Durchfluss ist auf dem gesamten Weg von der Pumpe bis zur Reparaturzone zu betrachten.
Das Bohrlochvolumen entspricht nicht dem Materialverbrauch der Reparatur
Das Bruttovolumen des Bohrlochs steigt mit dem Quadrat des Durchmessers und mit der Länge. Einen Teil nimmt der Packer ein; weiter injiziertes Material kann in Risse, Poren oder Hohlräume gelangen. Erfassen Sie diese Positionen getrennt in der Bilanz.
Verlängerungen erfordern kompatible, dichte Verbindungen und einen freien Durchgang. Ihre Kennwerte bestimmen nicht den zulässigen Druck für das Tragwerk. Die Kontrolle von Druck und Materialaufnahme ist am Reparaturziel auszurichten.
Zuerst das Material, dann das Fördersystem
Beginnen Sie bei Reparaturziel und Bedingungen der Einbringungszone. Prüfen Sie im Datenblatt des gewählten Materials Vorbereitung, Verarbeitungszeit, Pumpverfahren und Reinigung. Der richtige Packer ist Bestandteil dieses Verfahrens und kein Ersatz für die Untergrunduntersuchung.
