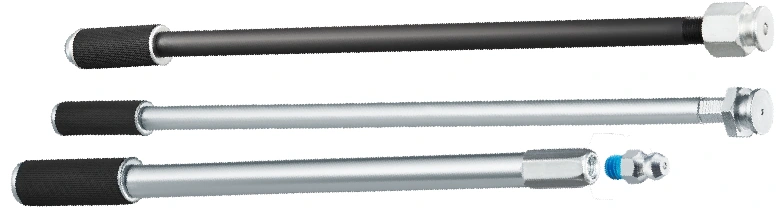

Injecteur long de fabrication
Un corps allongé prêt à l'emploi permet de fixer plus profondément, par exemple au-delà d'une couche de sol ou d'un espace intermédiaire.
CONNAISSANCES · MATÉRIEL ET INJECTION
Diamètre et longueur : accès et fixation
Le forage, le corps de l'injecteur et le manchon ont des rôles différents. Adaptez-les au support réel et au point que doit atteindre le matériau.
Trois dimensions à ne pas confondre
La longueur du forage permet d'atteindre la fissure ou une autre zone. La longueur du corps de l'injecteur assure l'accès et prolonge le raccordement au-delà des couches intermédiaires. La longueur du manchon définit la zone d'expansion et d'étanchéité. Un forage long ne nécessite pas automatiquement un injecteur de même longueur.
Déterminez où se situe le support sain et où le forage croise la fissure cible. Le manchon ne doit pas fermer ce trajet. En présence d'une couche de sol supplémentaire, choisissez le corps pour placer la zone de fixation au-delà de la couche n'assurant pas une étanchéité correcte.
LECTURE DE LA COUPE
Que montre le schéma ?
Un corps plus long ou une rallonge permettent de déplacer la zone de fixation au-delà des couches intermédiaires. La longueur totale de l'injecteur, la longueur du manchon et la profondeur du forage sont des dimensions différentes. Le choix découle de la position du point d'étanchéité et non de la seule longueur du foret.

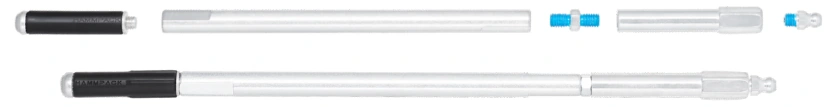

Rallonge modulaire
Le dessin montre l'assemblage des éléments de rallonge et le système monté. La longueur totale du corps n'est ni la longueur du manchon ni automatiquement la profondeur du forage.
Le diamètre nominal du foret est le début du choix
Évaluez le forage réel : diamètre, ovalisation, ébréchures de l'entrée et qualité des parois. Un foret usé et un support faible peuvent donner une dimension différente du marquage de l'outil. L'injecteur est choisi selon le forage réalisé et les instructions du modèle précis.
Un plus grand diamètre modifie la géométrie et la quantité de matériau nécessaire au remplissage du forage. Il ne supprime toutefois ni une obstruction du clapet ni l'absence d'intersection avec la fissure. L'écoulement doit être analysé sur tout le trajet, de la pompe à la zone de réparation.
Le volume du forage n'est pas la consommation de la réparation
Le volume brut du forage augmente avec le carré du diamètre et avec la longueur. L'injecteur en occupe une partie, et le matériau injecté ensuite peut atteindre une fissure, des pores ou des vides. Distinguez ces postes dans le bilan.
Les rallonges nécessitent des raccords compatibles et étanches et le maintien du dégagement. Leurs paramètres ne définissent pas la pression admissible pour la structure. Contrôle de la pression et de la consommation à réaliser selon l'objectif de réparation.
D'abord le matériau, puis le système d'injection
Commencez par l'objectif de réparation et les conditions de la zone d'injection. Dans la fiche du matériau choisi, vérifiez la préparation, le temps d'utilisation, le pompage et le nettoyage. L'injecteur approprié fait partie de ce procédé et ne remplace pas l'évaluation du support.
