Stari zid, nova ploča.
Voda na spoju.

Nakon produbljivanja podruma nova ploča dosezala je postojeći zid. Brtvljenje je zahtijevalo ispitivanje presjeka, kontrolu dotoka i pripremu pristupa spoju.

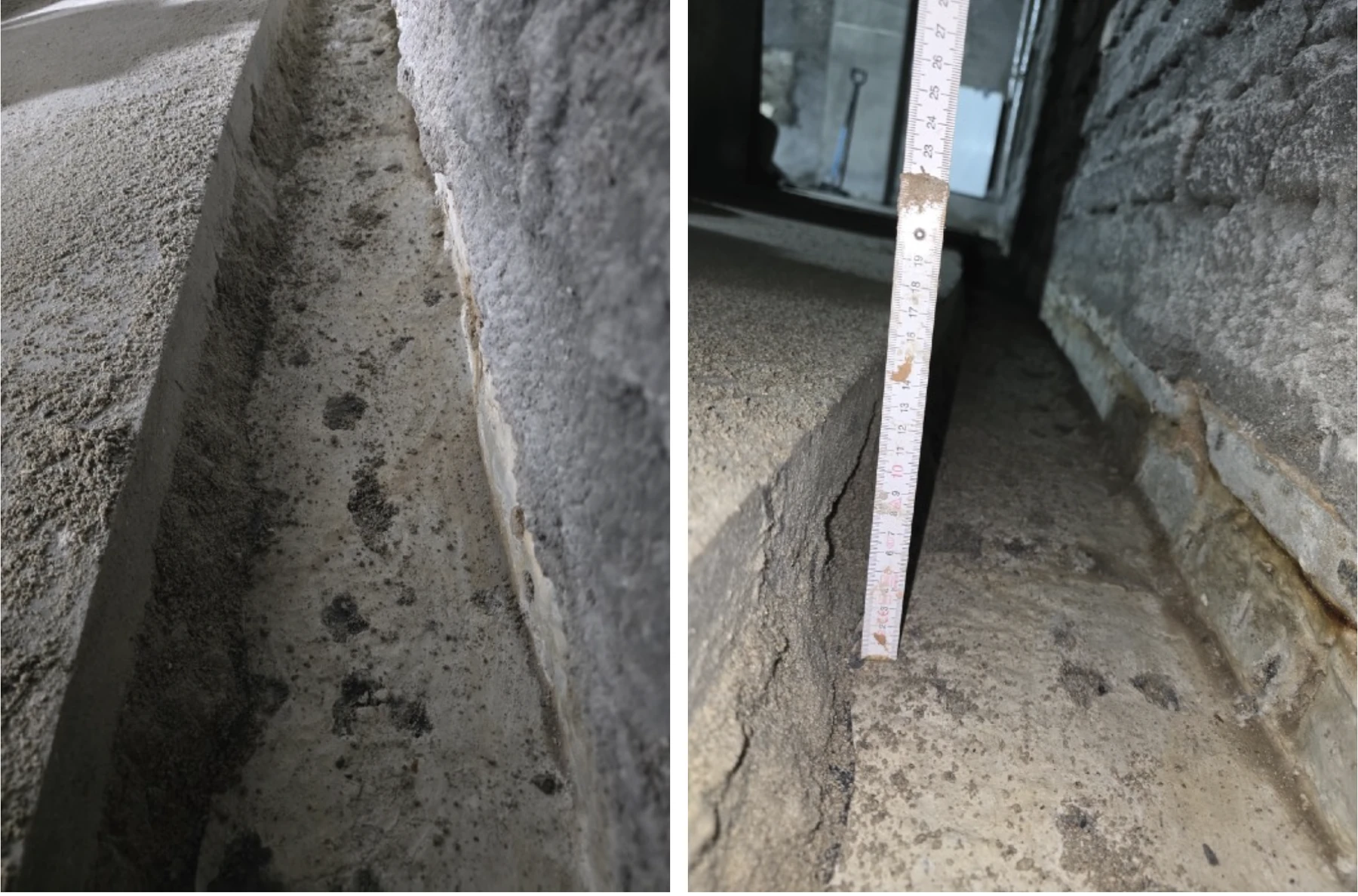

Pojas poda uklonjen uz zid otkrio je ploču i osigurao pristup propusnom spoju.Materijal Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 2pkcs, str. 40.
Varšava · zgrada iz 1913. godineModernizacija podrumaZid od opeke + nova betonska ploča

01 · PROBLEM I ISPITIVANJE

Vodonepropusna ploča.
Propustan spoj.

Tijekom modernizacije podrum je produbljen i izvedena je nova ploča od vodonepropusnog betona. Stari zidovi od opeke ostali su oslonjeni na trakaste temelje. Njihov spoj s novom pločom nije dobio dodatno brtvljenje. Pri visokoj razini podzemne vode i nakon intenzivnih oborina voda se pojavljivala na spoju, povremeno poplavljujući prostorije.

Nedostatak potpune dokumentacije i prethodne pregradnje otežavali su tumačenje presjeka. Kontrolne bušotine otkrile su šupljine u zidu. Uklanjanje pojasa poda i ispumpavanje vode omogućili su otkrivanje zone popravka i utvrđivanje stvarnih mjesta dotoka.

02 · ODLUKE I REDOSLIJED RADOVA

Svaka faza imala je određen zadatak

Priprema podloge, ograničavanje aktivnog protoka i glavno injektiranje tvorili su jedinstven slijed popravka.

  1. 01 / PRIPREMA

    Otkrivanje i zatvaranje oštećenja

    Vidljivi nedostaci opeke i sljubnica prethodno su zatvoreni brzovezujućim mortom. Bušotine su vođene kroz ploču prema zidu i ugrađeni su pakeri.

    CrackOn.5 →
  2. 02 / PRETHODNO INJEKTIRANJE

    Kontrola dotoka i šupljina

    WaterStopper je ubrizgan u zonu spoja i šupljine zida. Nakon te faze ostala su lokalna procjeđivanja — ograničavanje dotoka omogućilo je daljnji rad.

    WaterStopper →
  3. 03 / GLAVNO INJEKTIRANJE

    Brtvljenje preostalih putova vode

    U drugoj fazi primijenjen je HydroGum. Tijekom injektiranja pratili su se tlak i potrošnja materijala, uz prilagodbu ubrizgavanja ponašanju konstrukcije.

    HydroGum →
  4. 04 / PRISTUP ZA BUDUĆNOST

    Priprema za sljedeću intervenciju

    Nakon injektiranja, prije obnove poda, položena su crijeva za moguće buduće radove. Uzeti su u obzir ograničeni pristup i mogućnost promjene uvjeta tla i podzemne vode.

PRISTUP NAKON ZAVRŠETKA POPRAVKA

Crijeva pripremljena za buduću intervenciju

Crijeva su položena nakon završetka glavnog injektiranja HydroGum, prije obnove poda. Osiguravala su pripremljeni pristup za moguće kasnije ubrizgavanje materijala.

Injekcijska crijeva — planiranje pristupa →

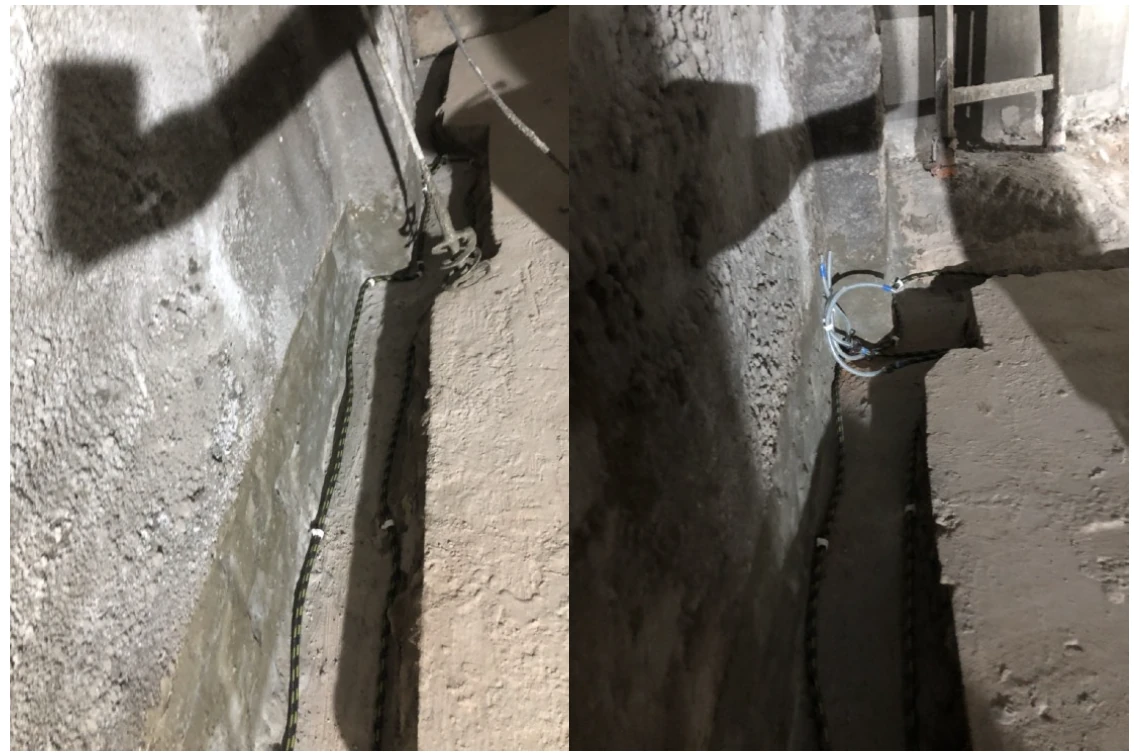

Nakon završetka injektiranja položena su crijeva, pripremajući pristup za moguće kasnije ubrizgavanje materijala. Ta je faza prethodila obnovi poda.Materijal Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 4pkcs, str. 43.

03 · REZULTAT I ZAKLJUČAK

Ispitivanje spoja određuje opseg popravka

Postignuta nepropusnost prema autorovu izvještaju

Piotr Kobus opisuje potpunu nepropusnost nakon glavnog injektiranja. Zatim je obnovljen sloj poda od vodonepropusnog betona i mogao se nastaviti remont prostorija.

Sama vodonepropusnost nove ploče ne osigurava nepropusnost njezina spoja sa starim zidom. U ovom slučaju rješenje je obuhvatilo i šupljine, putove dotoka i mogućnost pristupa nakon završetka obnove. Takav opseg treba uzeti u obzir već pri planiranju tehnologije.

Izvor: Piotr Kobus, „Reverse Joint Context”, Injection(s) Case Studies, str. 37–44. Obrada autorove studije primjene proizvoda ResinBau.

DOKUMENTACIJA SLUČAJA

Od ispitivanja dotoka do obnove poda

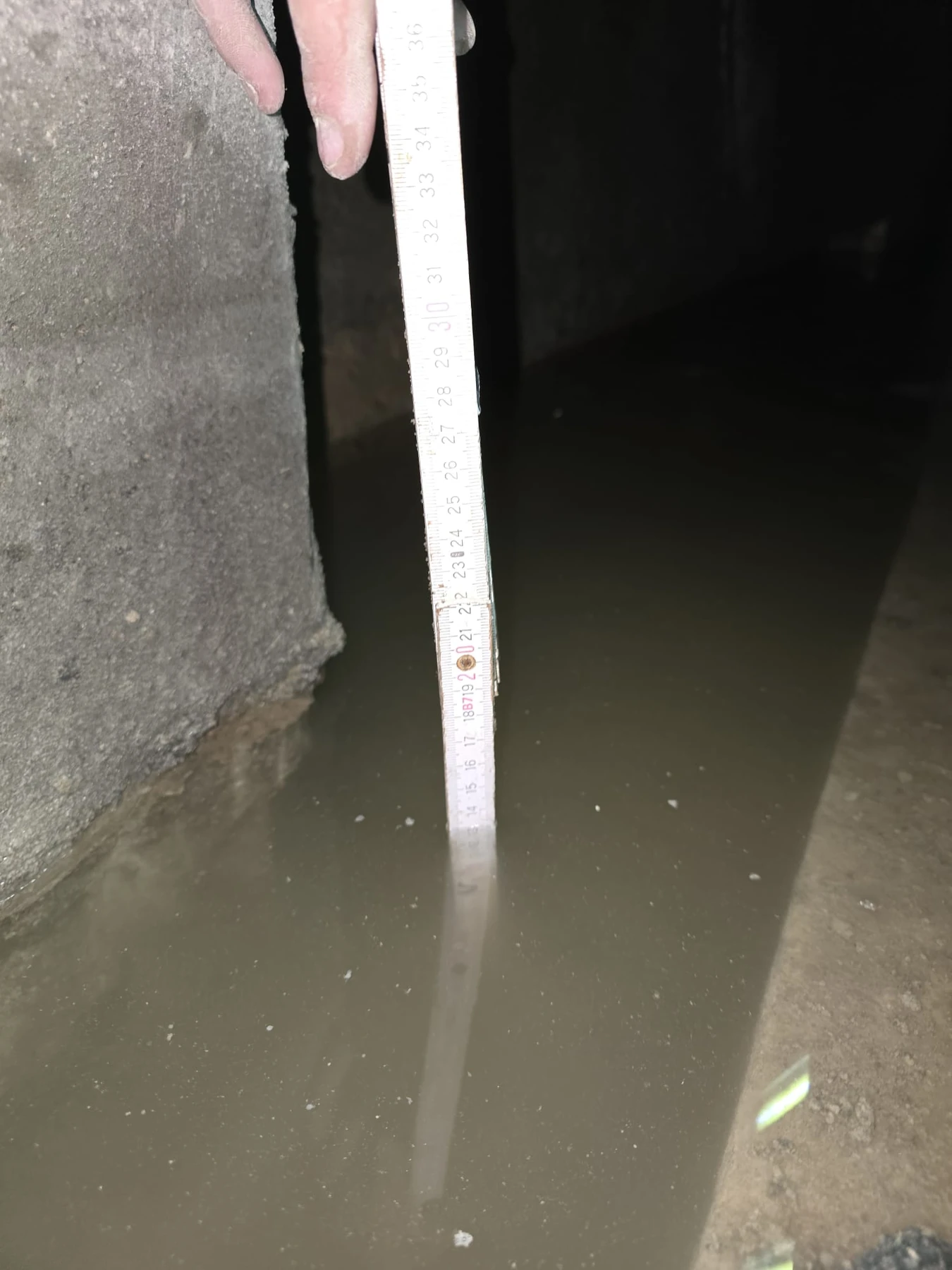

Voda u podrumu prije brtvljenja. Ispitivanje je obuhvatilo stvarni put dotoka na spoju starog zida i nove ploče.Materijal Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 1pkcs, str. 38.

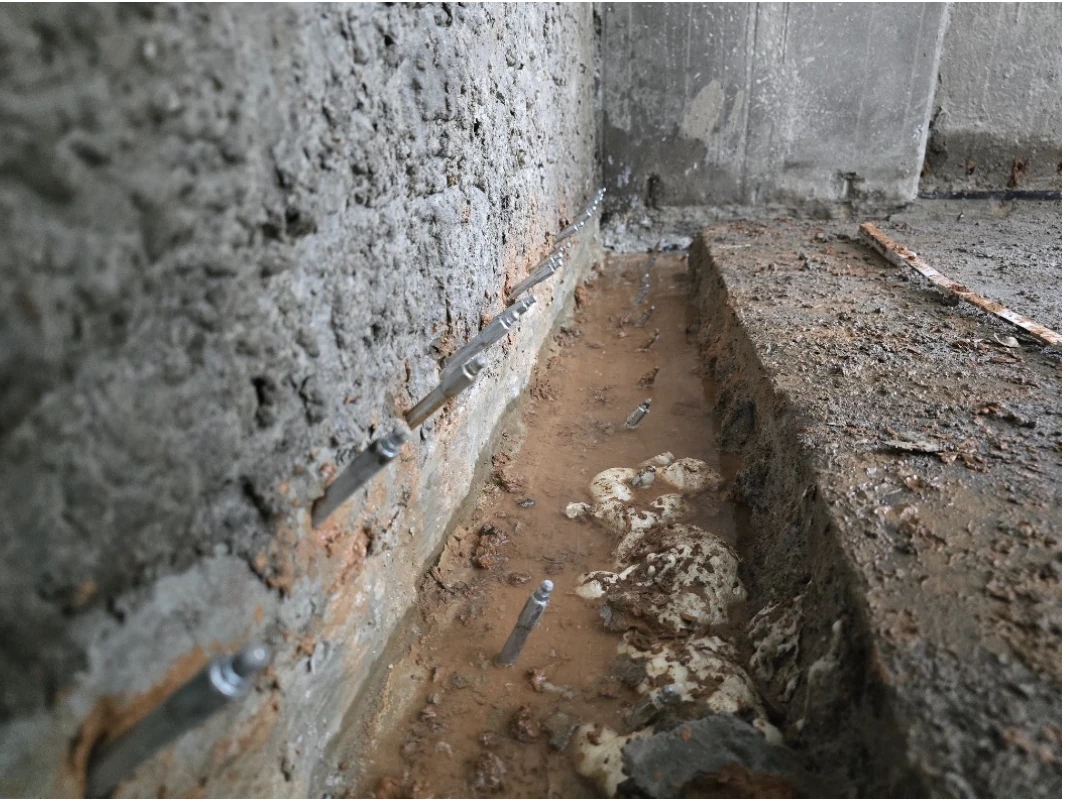

Prethodno injektiranje proizvodom WaterStopper obuhvatilo je šupljine u zidu i zonu spoja s pločom. Njegov zadatak bio je ograničiti aktivni dotok prije glavnog brtvljenja.Materijal Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 3pkcs, str. 41.

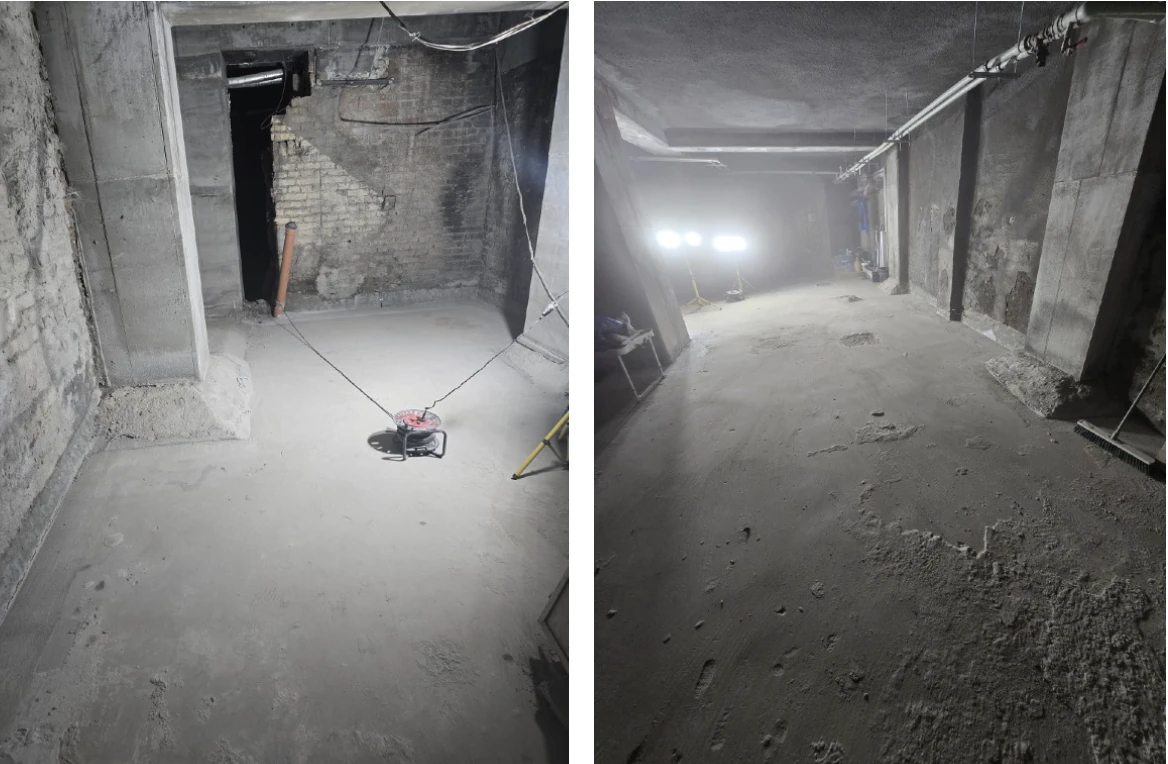

Prostorije nakon završetka brtvljenja i obnove sloja poda, prije sljedećih radova obnove.Materijal Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 5pkcs, str. 44.
