SPOJ ZIDA I PLOČE · ZAPTIVANJE

Stari zid, nova ploča.
Voda na spoju.

Posle produbljivanja podruma nova ploča dopirala je do postojećeg zida. Zaptivanje je zahtevalo pregled preseka, obuzdavanje dotoka i pripremu pristupa spoju.

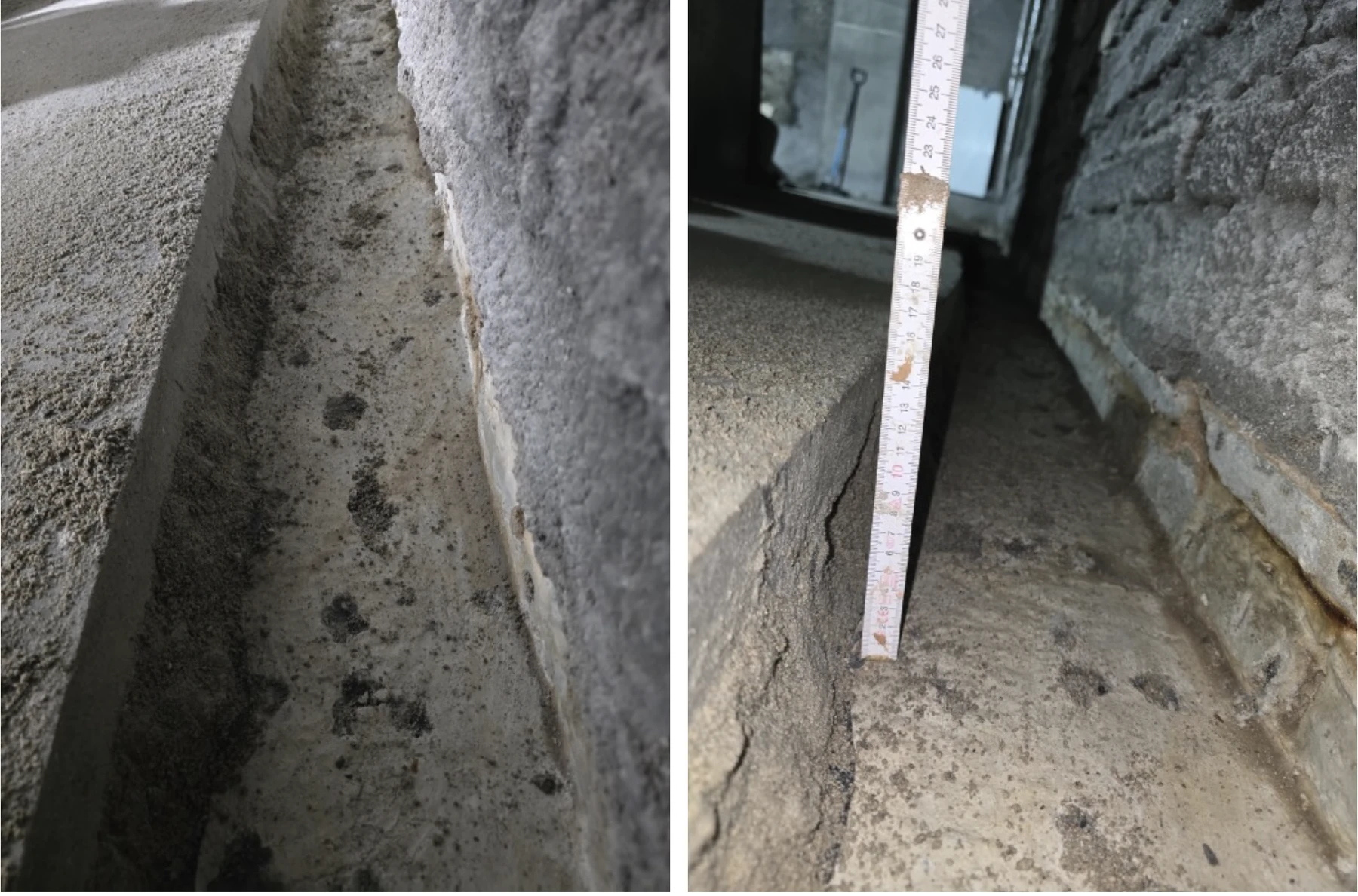

Traka podnog sloja uklonjena uz zid otkrila je ploču i obezbedila pristup spoju koji propušta.Materijal autora Piotr Kobus, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 2pkcs, str. 40.
Varšava · zgrada iz 1913. godineObnova podrumaZid od opeke + nova betonska ploča

01 · PROBLEM I PREGLED

Vodonepropusna ploča.
Spoj propušta.

Tokom obnove podrum je produbljen i izvedena je nova vodonepropusna betonska ploča. Stari zidovi od opeke ostali su oslonjeni na temeljne trake. Njihov spoj sa novom pločom nije dobio dodatno zaptivanje. Pri visokom nivou podzemne vode i posle intenzivnih padavina voda se pojavljivala na spoju, povremeno plaveći prostorije.

Nedostatak potpune dokumentacije i ranije prepravke otežavali su čitanje preseka. Kontrolne bušotine otkrile su šupljine u zidu. Uklanjanje trake podnog sloja i ispumpavanje vode omogućili su otkrivanje zone sanacije i utvrđivanje stvarnih mesta dotoka.

02 · ODLUKE I REDOSLED RADOVA

Svaka faza imala je određen zadatak

Priprema podloge, ograničavanje aktivnog protoka i glavno injektiranje činili su jedan redosled sanacije.

  1. 01 / PRIPREMA

    Otkrivanje i zatvaranje oštećenih mesta

    Vidljiva oštećenja opeke i spojnica prethodno su zatvorena brzovezujućim malterom. Bušotine su vođene kroz ploču prema zidu i ugrađeni su pakeri.

    CrackOn.5 →
  2. 02 / PRETHODNO INJEKTIRANJE

    Obuzdavanje dotoka i šupljina

    WaterStopper je ubrizgan u zonu spoja i šupljina zida. Posle ove faze ostala su lokalna procurivanja — ograničavanje dotoka omogućilo je dalji rad.

    WaterStopper →
  3. 03 / GLAVNO INJEKTIRANJE

    Zaptivanje preostalih putanja vode

    U drugoj fazi primenjen je HydroGum. Tokom injektiranja praćeni su pritisak i potrošnja materijala, uz prilagođavanje ubrizgavanja ponašanju konstrukcije.

    HydroGum →
  4. 04 / PRISTUP ZA BUDUĆNOST

    Priprema za sledeću intervenciju

    Posle injektiranja, pre obnove podnog sloja, postavljena su creva za moguće buduće radove. Uvaženi su ograničen pristup i mogućnost promene uslova tla i vode.

PRISTUP POSLE ZAVRŠETKA SANACIJE

Creva pripremljena za buduću intervenciju

Creva su postavljena posle glavnog injektiranja HydroGum, pre obnove podnog sloja. Obezbeđivala su pripremljen pristup za moguće kasnije ubrizgavanje materijala.

Injekciona creva — planiranje pristupa →

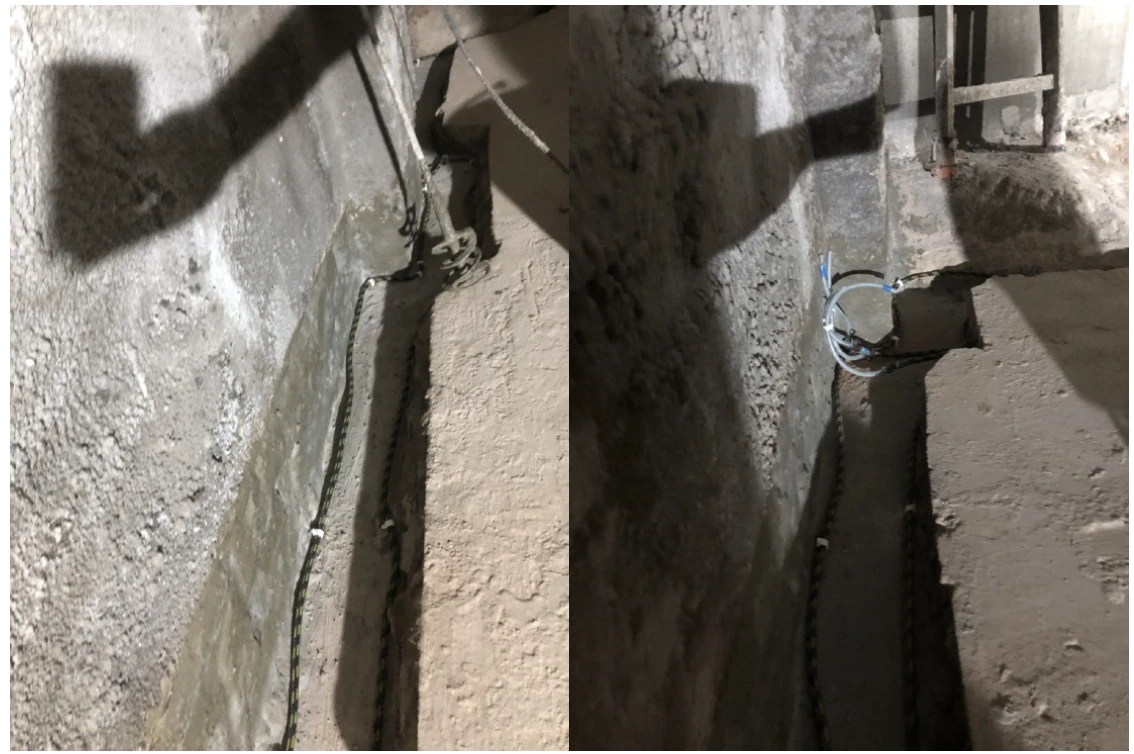

Posle završetka injektiranja postavljena su creva radi pripreme pristupa za moguće kasnije ubrizgavanje materijala. Ova faza prethodila je obnovi podnog sloja.Materijal autora Piotr Kobus, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 4pkcs, str. 43.

03 · REZULTAT I ZAKLJUČAK

Pregled spoja određuje obim sanacije

Postignuta vodonepropusnost prema navodima autora

Piotr Kobus opisuje potpunu vodonepropusnost posle glavnog injektiranja. Zatim je obnovljen podni sloj vodonepropusnim betonom i obnova prostorija mogla je da se nastavi.

Sama vodonepropusnost nove ploče ne obezbeđuje vodonepropusnost njenog spoja sa starim zidom. U ovom slučaju rešenje je obuhvatilo i šupljine, putanje dotoka i mogućnost pristupa posle završetka obnove. Takav obim treba uzeti u obzir već pri planiranju tehnologije.

Izvor: Piotr Kobus, „Reverse Joint Context“, Studije slučajeva injektiranja, str. 37–44. Obrada autorske studije primene proizvoda ResinBau.

DOKUMENTACIJA SLUČAJA

Od utvrđivanja dotoka do obnove podnog sloja

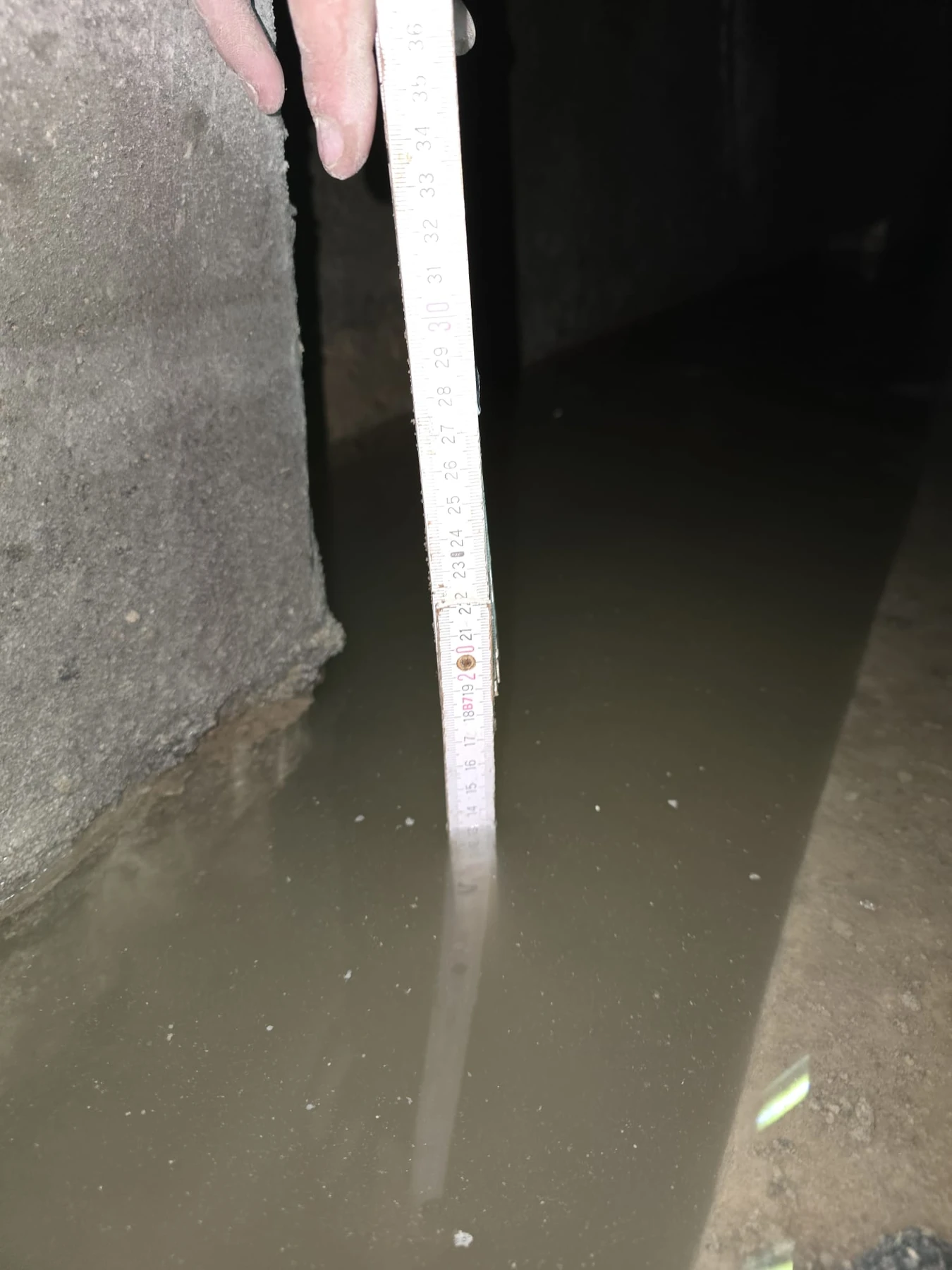

Voda u podrumu pre zaptivanja. Pregled je obuhvatio stvarnu putanju dotoka na spoju starog zida i nove ploče.Materijal autora Piotr Kobus, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 1pkcs, str. 38.

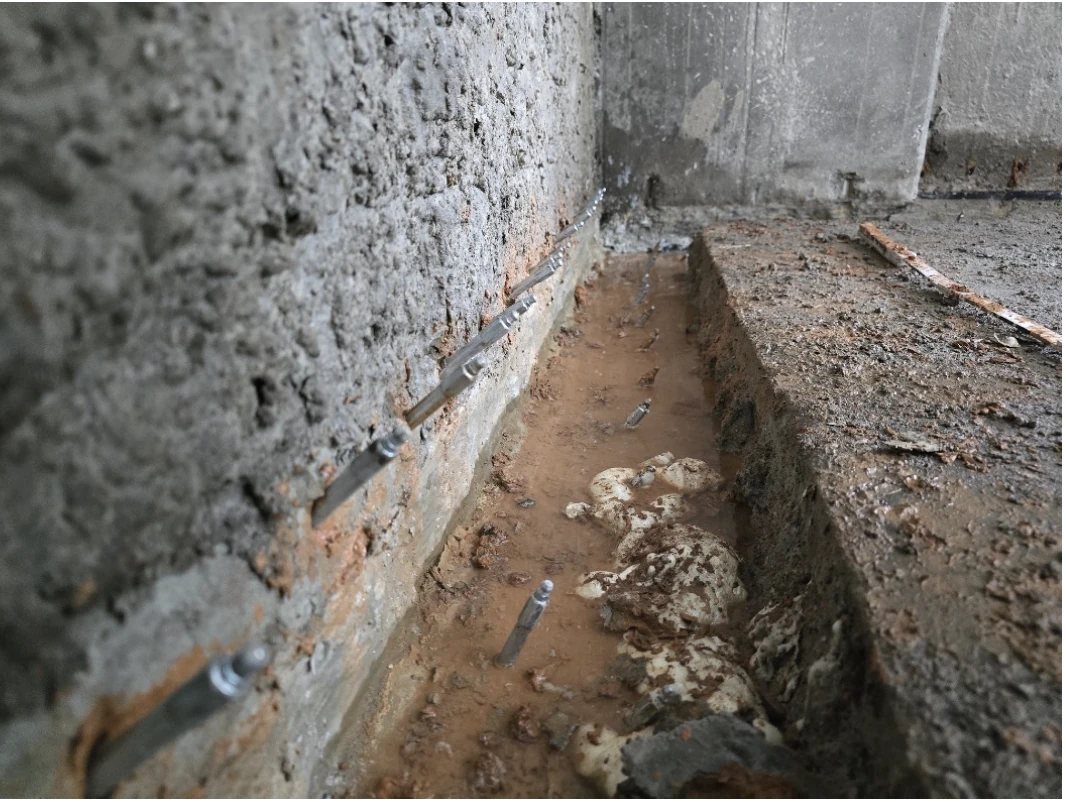

Prethodno injektiranje WaterStopper obuhvatilo je šupljine u zidu i zonu spoja sa pločom. Njegov zadatak bio je ograničavanje aktivnog dotoka pre glavnog zaptivanja.Materijal autora Piotr Kobus, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 3pkcs, str. 41.

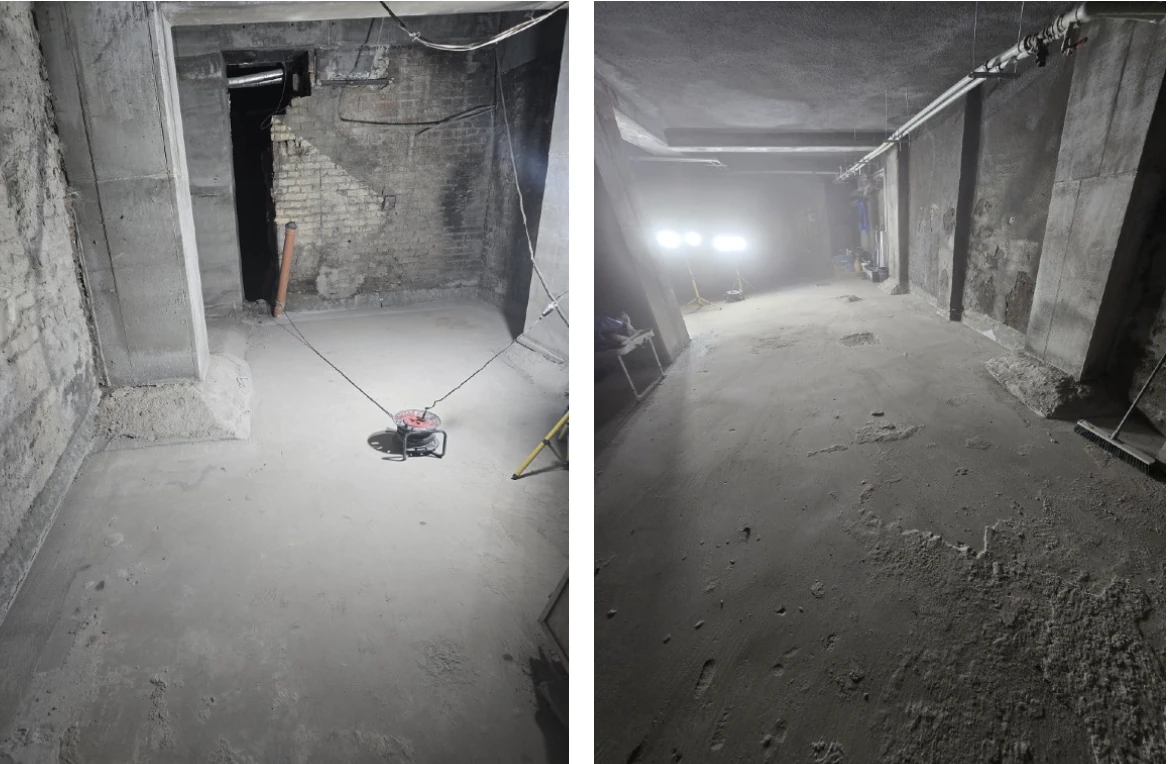

Prostorije posle završetka zaptivanja i obnove podnog sloja, pre sledećih radova obnove.Materijal autora Piotr Kobus, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 5pkcs, str. 44.
