MAUERWERKS-PLATTEN-VERBINDUNG · ABDICHTUNG
Altes Mauerwerk, neue Platte.
Wasser an der Fuge.
Nach der Kellervertiefung schloss die neue Platte an das bestehende Mauerwerk an. Die Abdichtung erforderte eine Querschnittsuntersuchung, die Beherrschung des Wasserzutritts und die Vorbereitung des Zugangs zur Verbindung.
01 · PROBLEM UND UNTERSUCHUNG
Wasserundurchlässige Platte.
Undichte Verbindung.

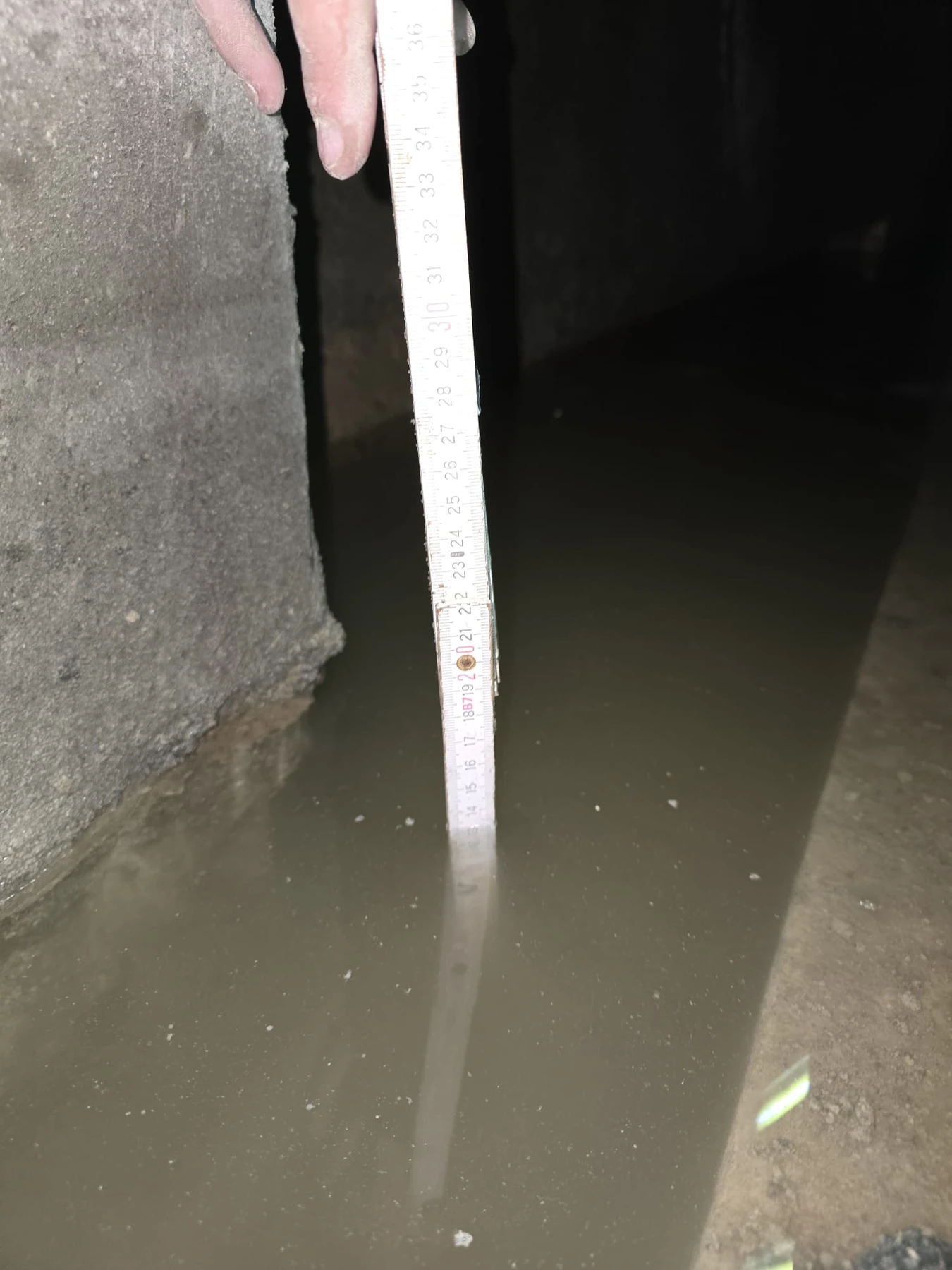

Bei der Modernisierung wurde der Keller vertieft und eine neue Platte aus wasserundurchlässigem Beton hergestellt. Die alten Ziegelwände blieben auf Streifenfundamenten gelagert. Ihr Anschluss an die neue Platte erhielt keine zusätzliche Abdichtung. Bei hohem Grundwasserstand und nach starken Niederschlägen trat Wasser an der Fuge auf und überflutete zeitweise die Räume.

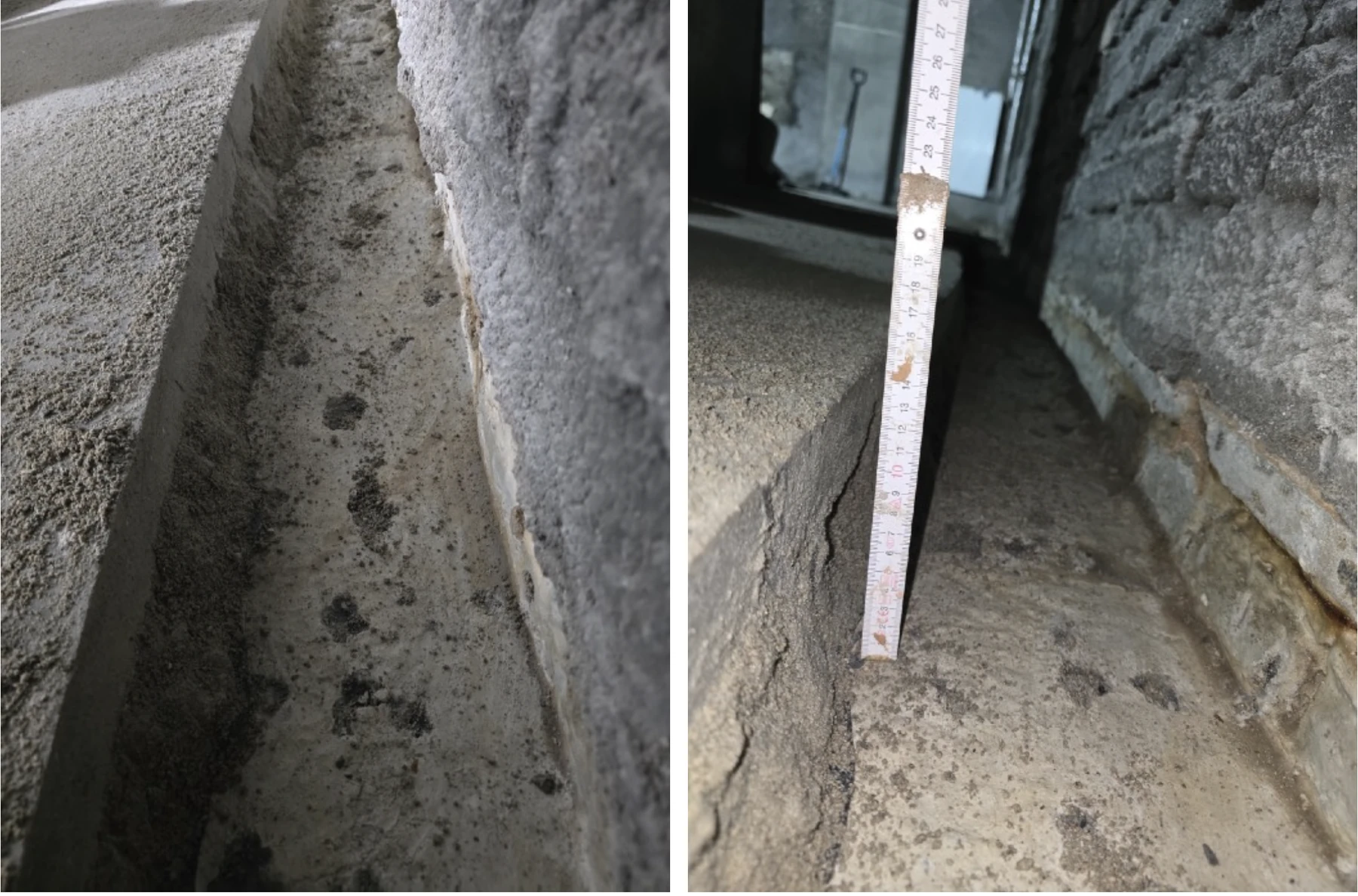

Unvollständige Unterlagen und frühere Umbauten erschwerten die Ermittlung des Querschnitts. Kontrollbohrungen zeigten Hohlräume im Mauerwerk. Das Entfernen eines Bodenstreifens und das Abpumpen des Wassers ermöglichten die Freilegung des Reparaturbereichs und die Ermittlung der tatsächlichen Wasserzutrittsstellen.
02 · ENTSCHEIDUNGEN UND ARBEITSFOLGE
Jeder Schritt hatte eine bestimmte Aufgabe
Untergrundvorbereitung, Begrenzung des aktiven Durchflusses und Hauptinjektion bildeten eine zusammenhängende Reparaturfolge.
- 01 / VORBEREITUNG
Freilegung und Verschluss von Fehlstellen

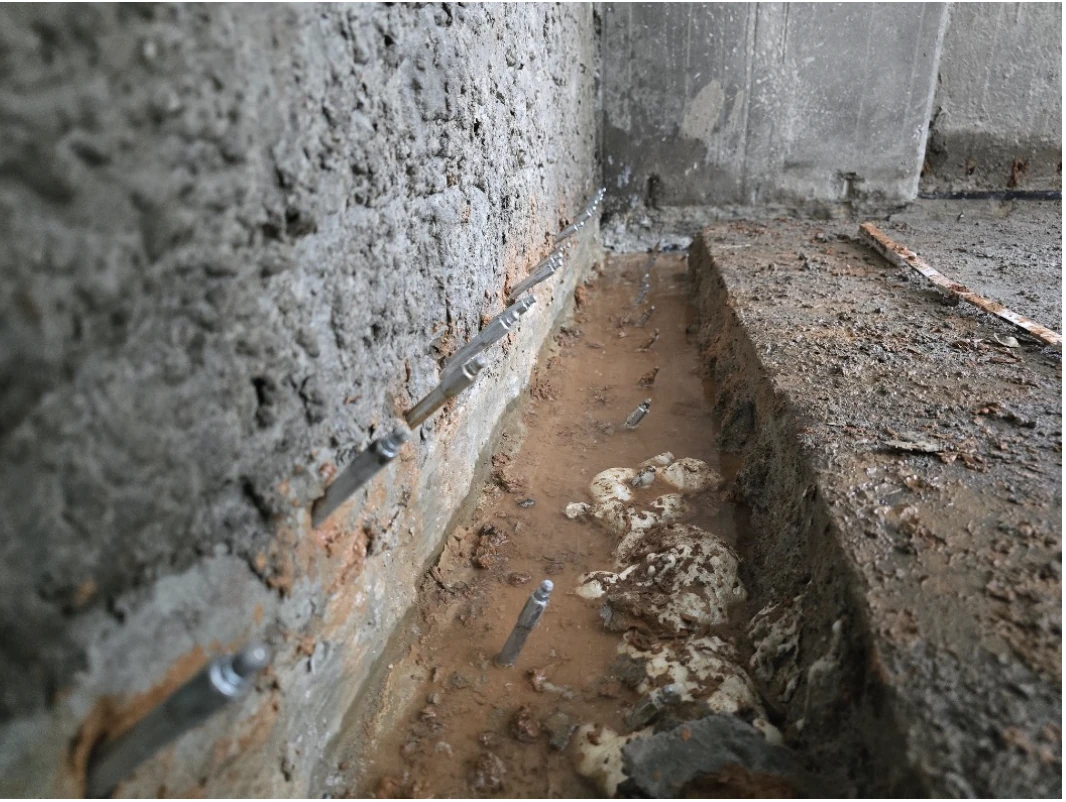

Sichtbare Fehlstellen in Ziegeln und Mörtelfugen wurden zunächst mit schnell abbindendem Mörtel verschlossen. Die Bohrungen wurden durch die Platte zum Mauerwerk geführt und Packer gesetzt.
CrackOn.5 → - 02 / VORINJEKTION
Beherrschung von Wasserzutritt und Hohlräumen
WaterStopper wurde in die Fugenzone und die Mauerwerkshohlräume injiziert. Danach verblieben örtliche Sickerstellen — die Begrenzung des Wasserzutritts ermöglichte weitere Arbeiten.
WaterStopper → - 03 / HAUPTINJEKTION
Abdichtung der verbleibenden Wasserwege
Im zweiten Schritt wurde HydroGum eingesetzt. Während der Injektion wurden Druck und Materialverbrauch überwacht und die Förderung an das Tragwerksverhalten angepasst.
HydroGum → - 04 / ZUKÜNFTIGER ZUGANG
Vorbereitung eines späteren Eingriffs

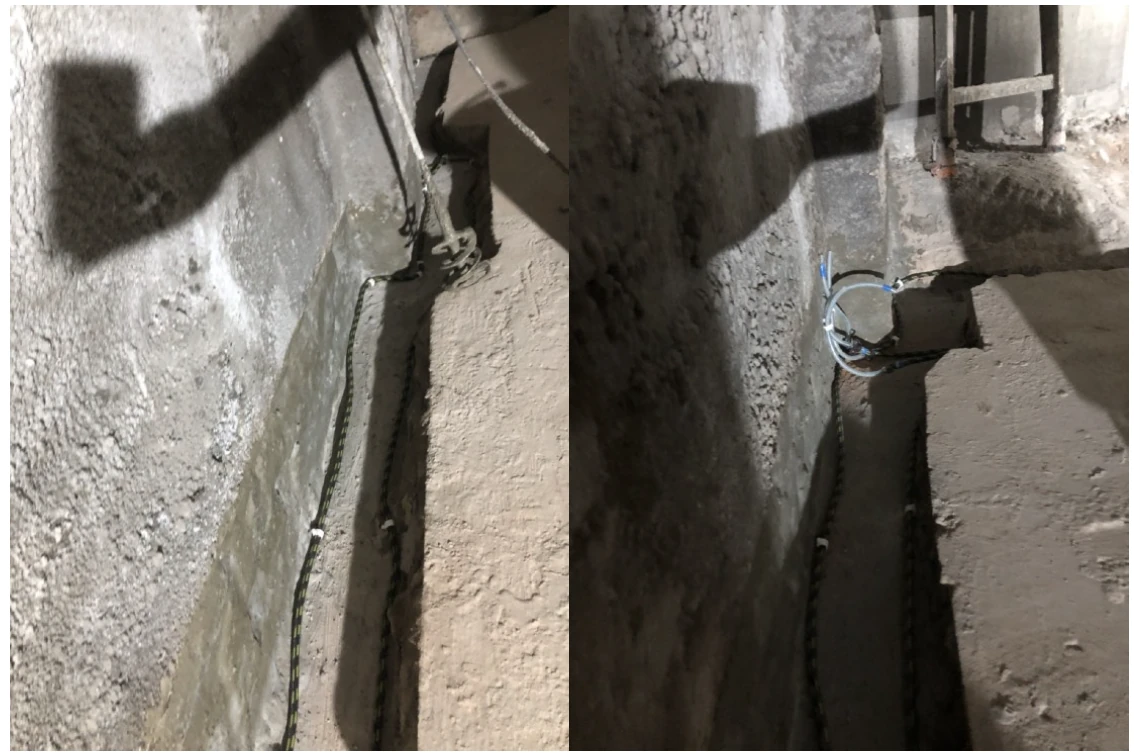

Nach der Injektion und vor der Wiederherstellung des Bodenaufbaus wurden Schläuche für mögliche spätere Arbeiten verlegt. Dabei wurden der begrenzte Zugang und mögliche Änderungen der Boden- und Wasserverhältnisse berücksichtigt.
ZUGANG NACH ABSCHLUSS DER REPARATUR
Für spätere Eingriffe vorbereitete Schläuche
Die Schläuche wurden nach Abschluss der HydroGum-Hauptinjektion und vor der Wiederherstellung des Bodenaufbaus verlegt. Sie schufen einen vorbereiteten Zugang für eine mögliche spätere Materialinjektion.
Injektionsschläuche — Zugang planen →03 · ERGEBNIS UND SCHLUSSFOLGERUNG
Die Fugenuntersuchung bestimmt den Reparaturumfang
Erreichte Dichtheit laut Autorenbericht

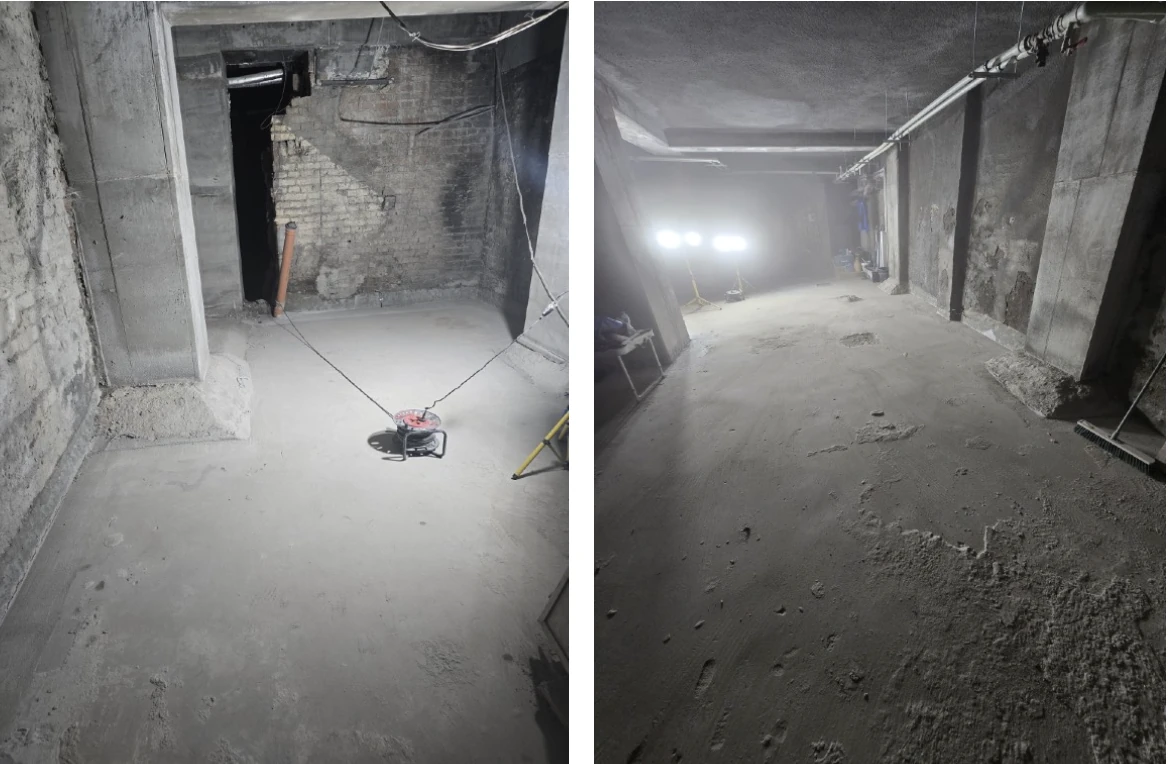

Piotr Kobus beschreibt vollständige Dichtheit nach der Hauptinjektion. Anschließend wurde die Bodenschicht aus wasserundurchlässigem Beton wiederhergestellt und die Raumrenovierung konnte fortgesetzt werden.
Die Wasserundurchlässigkeit der neuen Platte allein gewährleistet keine Dichtheit ihres Anschlusses an das alte Mauerwerk. In diesem Fall umfasste die Lösung auch Hohlräume, Zutrittswege und Zugangsmöglichkeiten nach Abschluss der Renovierung. Dieser Umfang muss bereits bei der Verfahrensplanung berücksichtigt werden.
Quelle: Piotr Kobus, „Reverse Joint Context“, Injection(s) Case Studies, S. 37–44. Aufbereitung der Fallstudie des Autors zur Anwendung von ResinBau-Produkten.
FALLDOKUMENTATION
Von der Untersuchung des Wasserzutritts bis zur Wiederherstellung des Bodenaufbaus
