SPOJENÍ ZDIVA A DESKY · UTĚSŇOVÁNÍ

Staré zdivo, nová deska.
Voda ve spoji.

Po prohloubení sklepa nová deska navazovala na stávající zdivo. Utěsnění vyžadovalo průzkum průřezu, zvládnutí přítoku a přípravu přístupu ke spoji.

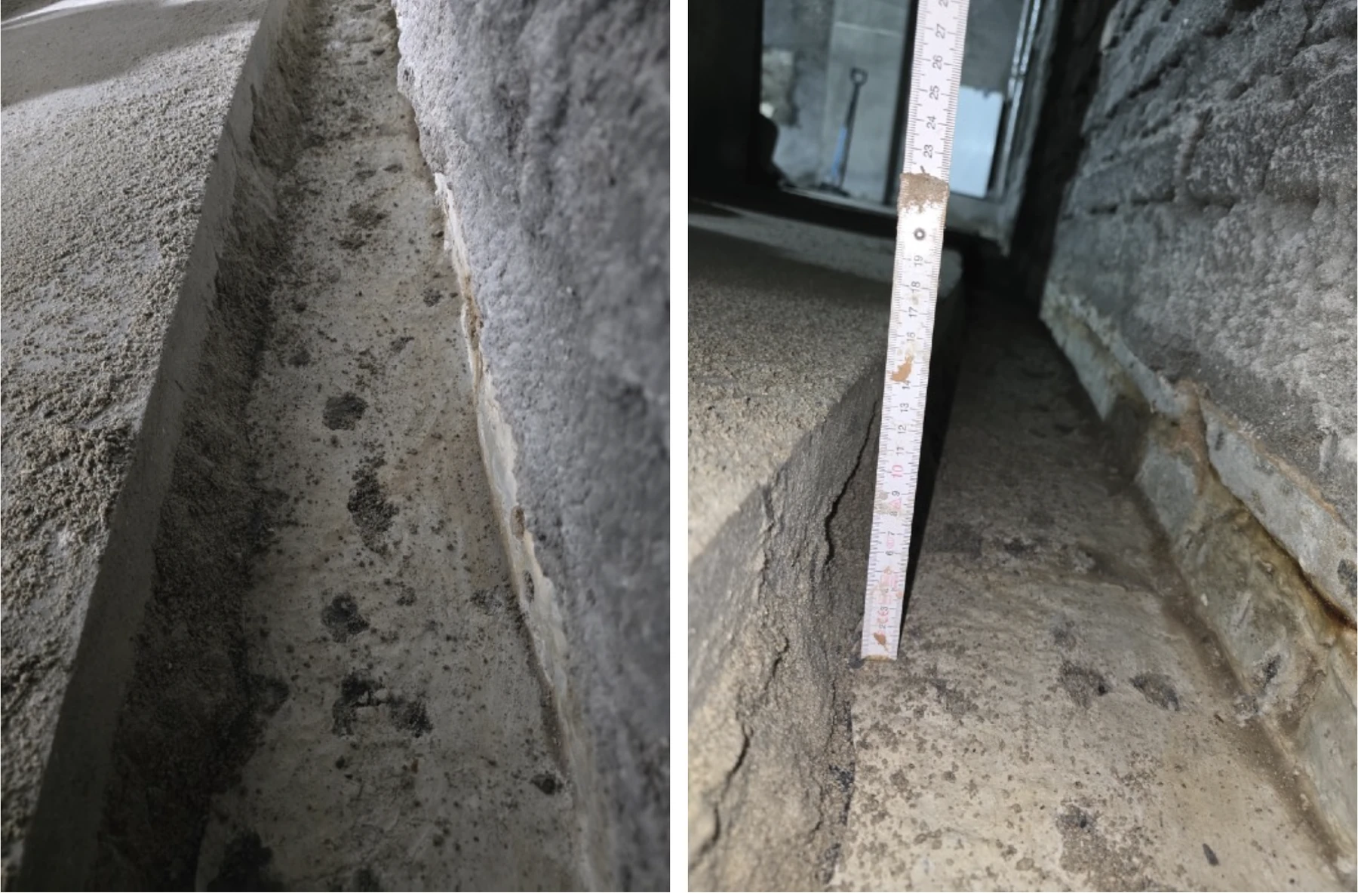

Pás podlahy odstraněný u stěny odkryl desku a zajistil přístup k netěsnému spojení.Materiál Piotra Kobusa, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 2pkcs, s. 40.
Varšava · budova z roku 1913Modernizace sklepaCihelné zdivo + nová betonová deska

01 · PROBLÉM A PRŮZKUM

Vodonepropustná deska.
Netěsné spojení.

Při modernizaci byl prohlouben sklep a provedena nová deska z vodonepropustného betonu. Staré cihelné zdivo zůstalo podepřené základovými pasy. Jeho spojení s novou deskou nedostalo dodatečné utěsnění. Při vysoké hladině podzemní vody a po intenzivních srážkách se voda objevovala ve spoji a pravidelně zaplavovala místnosti.

Chybějící úplná dokumentace a předchozí přestavby ztěžovaly určení průřezu. Kontrolní vrty odhalily dutiny ve zdivu. Odstranění pásu podlahy a odčerpání vody umožnily odkrýt oblast opravy a určit skutečná místa přítoku.

02 · ROZHODNUTÍ A POŘADÍ PRACÍ

Každá fáze měla stanovený úkol

Příprava podkladu, omezení aktivního proudění a hlavní injektáž tvořily jednu sekvenci opravy.

  1. 01 / PŘÍPRAVA

    Odkrytí a uzavření defektů

    Viditelné defekty cihel a spár byly předběžně uzavřeny rychletuhnoucí maltou. Vrty byly vedeny přes desku směrem ke zdivu a byly osazeny pakry.

    CrackOn.5 →
  2. 02 / PŘEDBĚŽNÁ INJEKTÁŽ

    Zvládnutí přítoku a dutin

    WaterStopper byl aplikován do oblasti spoje a dutin zdiva. Po této fázi zůstalo místní prosakování — omezení přítoku umožnilo další práci.

    WaterStopper →
  3. 03 / HLAVNÍ INJEKTÁŽ

    Utěsnění zbývajících vodních cest

    Ve druhé fázi byl použit HydroGum. Během injektáže byly sledovány tlak a spotřeba materiálu a dávkování se přizpůsobovalo chování konstrukce.

    HydroGum →
  4. 04 / PŘÍSTUP DO BUDOUCNA

    Příprava pro další zásah

    Po injektáži byly před obnovením podlahy položeny hadice pro případné budoucí práce. Byl zohledněn omezený přístup a možnost změn geotechnických a vodních poměrů.

PŘÍSTUP PO DOKONČENÍ OPRAVY

Hadice připravené pro budoucí zásah

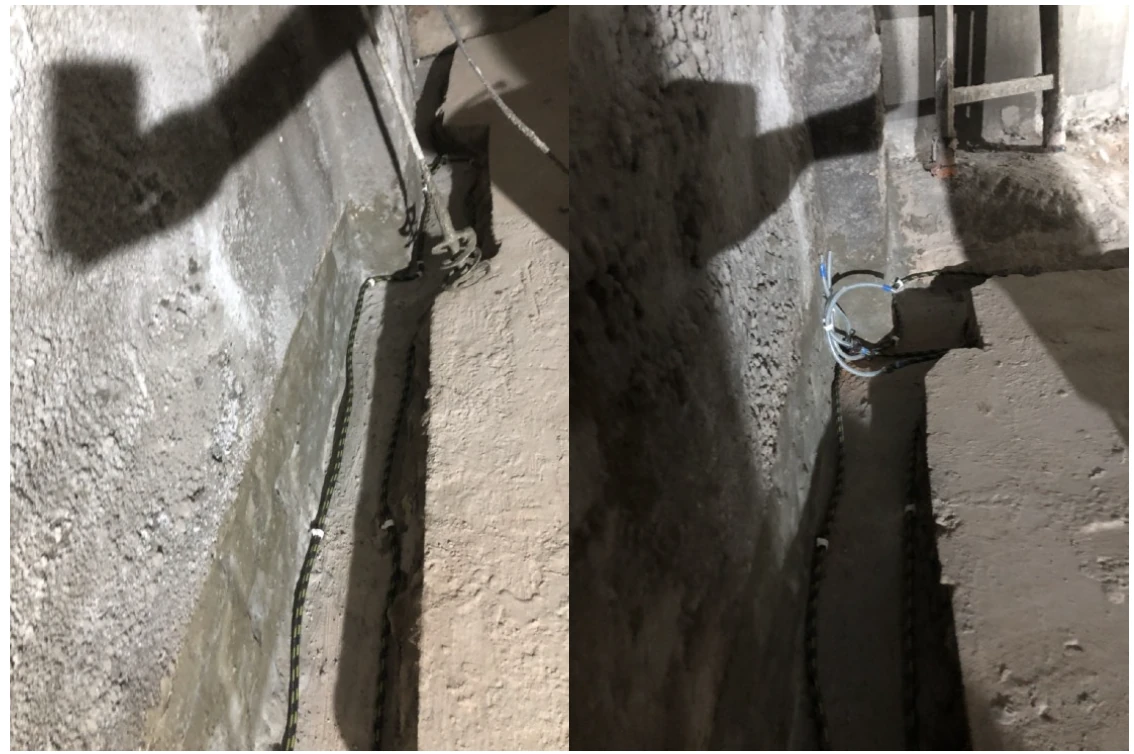

Hadice byly položeny po dokončení hlavní injektáže HydroGum před obnovením podlahy. Zajišťovaly připravený přístup pro případné pozdější dávkování materiálu.

Injektážní hadice — plánování přístupu →
Po dokončení injektáže byly položeny hadice pro přípravu přístupu k případnému pozdějšímu dávkování materiálu. Tato fáze předcházela obnovení podlahy.Materiál Piotra Kobusa, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 4pkcs, s. 43.

03 · VÝSLEDEK A ZÁVĚR

Průzkum spoje určuje rozsah opravy

Dosažená těsnost podle zprávy autora

Piotr Kobus popisuje úplnou těsnost po hlavní injektáži. Poté byla obnovena podlahová vrstva z vodonepropustného betonu a bylo možné pokračovat v rekonstrukci místností.

Samotná vodonepropustnost nové desky nezajišťuje těsnost jejího spojení se starým zdivem. V tomto případě řešení zahrnovalo také dutiny, přítokové cesty a možnost přístupu po dokončení rekonstrukce. Takový rozsah je nutné zohlednit již při plánování technologie.

Zdroj: Piotr Kobus, „Reverse Joint Context“, Injection(s) Case Studies, s. 37–44. Zpracování autorské studie použití produktů ResinBau.

DOKUMENTACE PŘÍPADU

Od průzkumu přítoku po obnovení podlahy

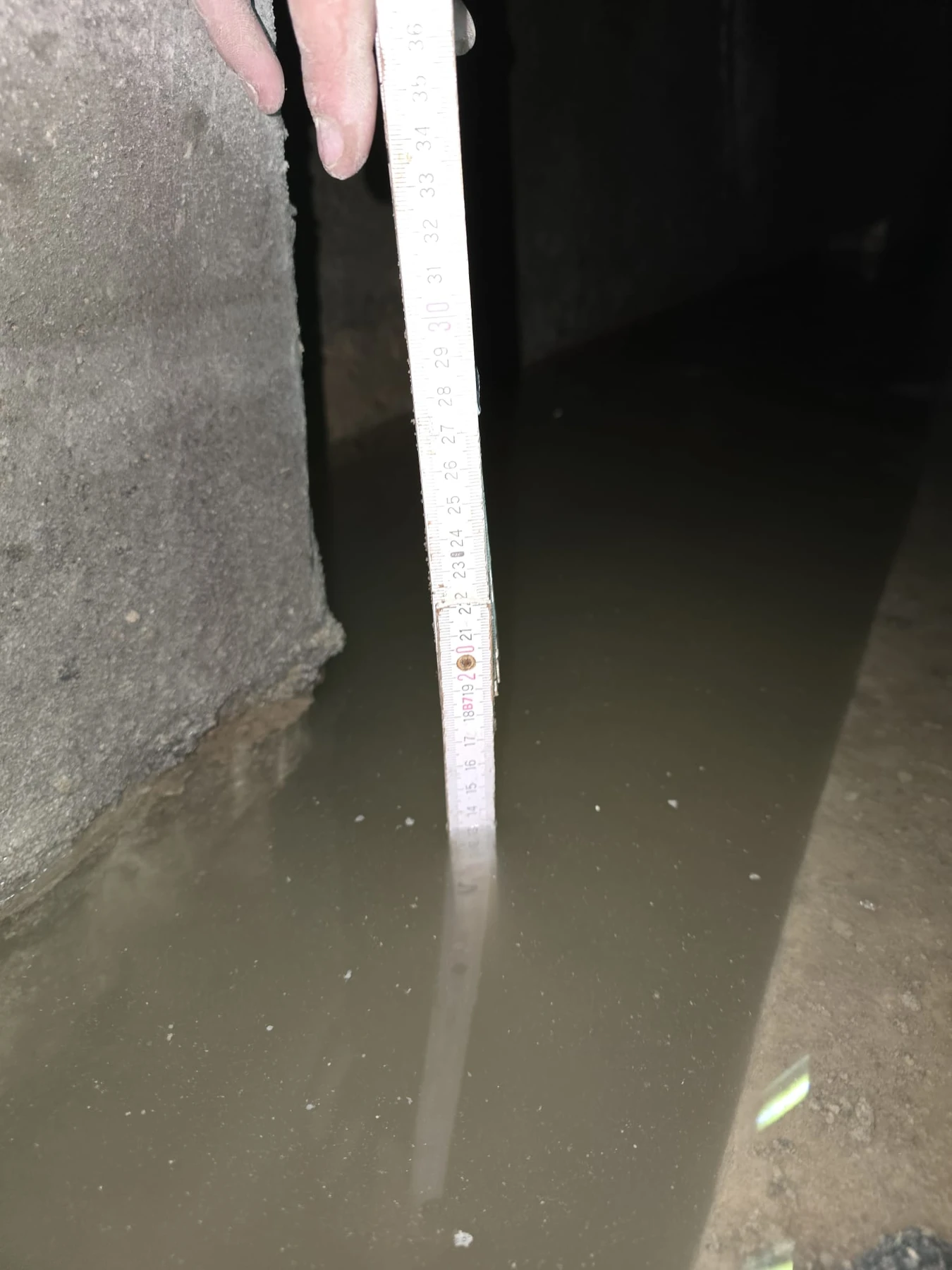

Voda ve sklepě před utěsněním. Průzkum zahrnoval skutečnou přítokovou cestu ve spoji starého zdiva a nové desky.Materiál Piotra Kobusa, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 1pkcs, s. 38.

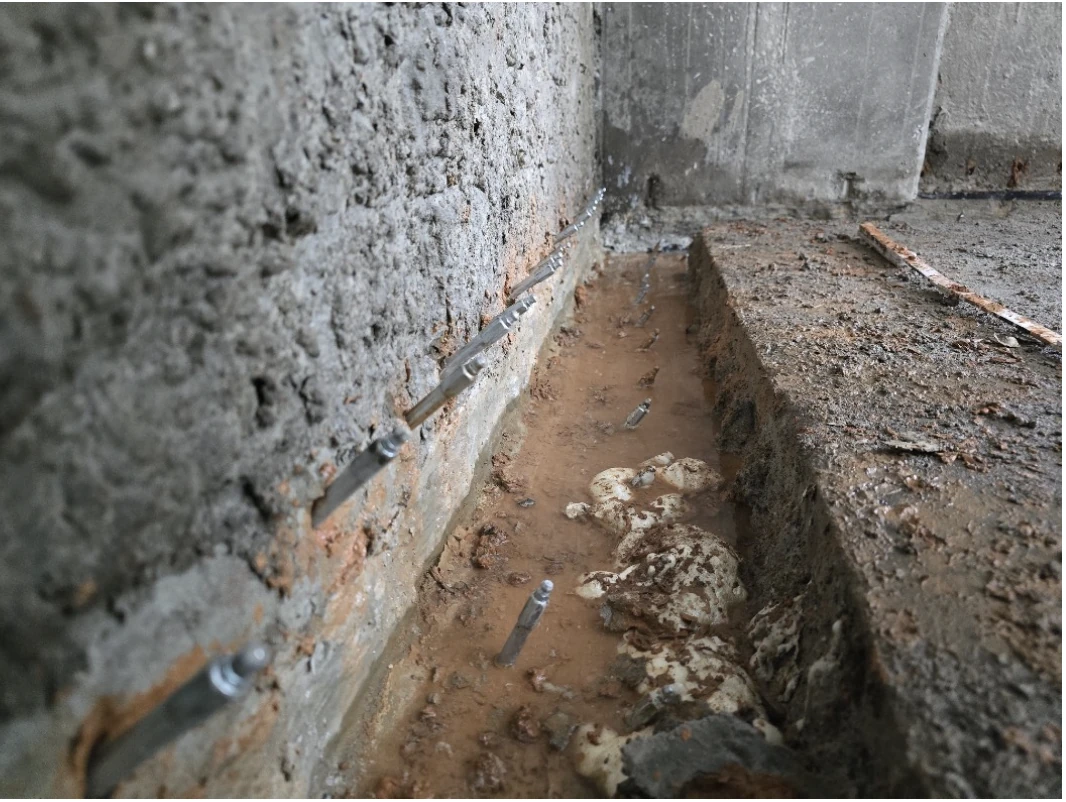

Předběžná injektáž WaterStopper zahrnovala dutiny ve zdivu a oblast spoje s deskou. Jejím úkolem bylo omezit aktivní přítok před hlavním utěsněním.Materiál Piotra Kobusa, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 3pkcs, s. 41.

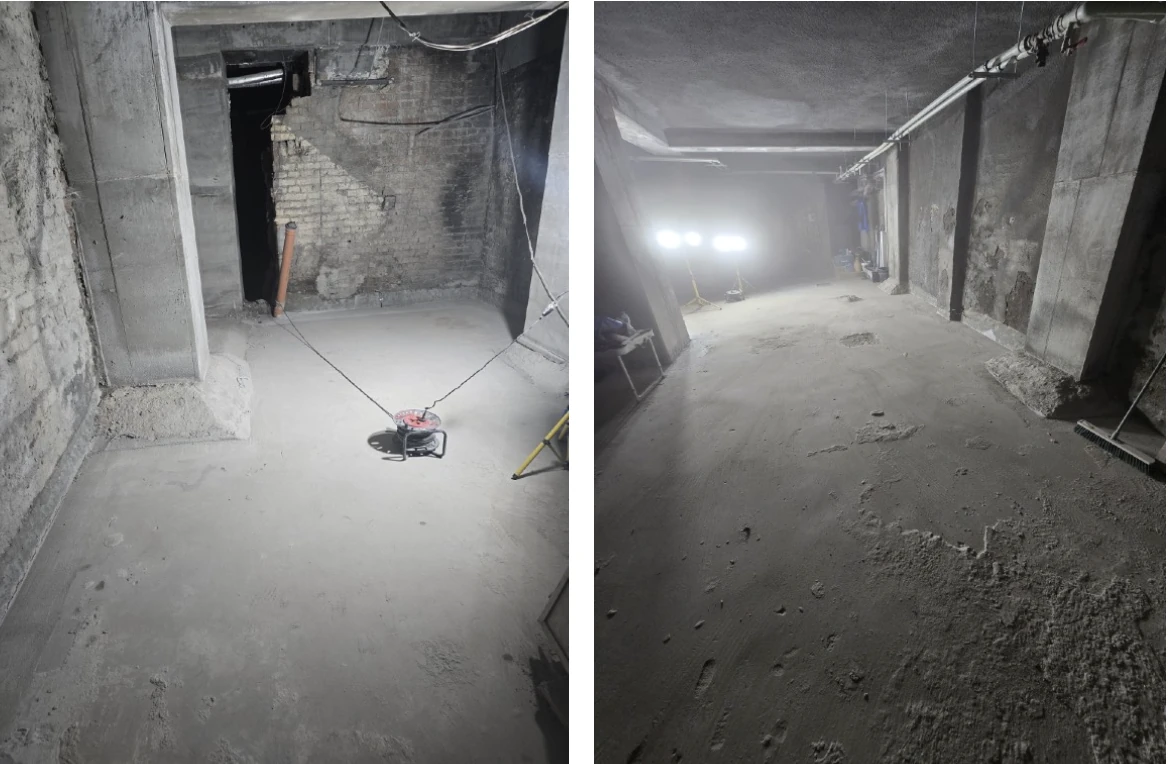

Místnosti po dokončení utěsňování a obnovení podlahové vrstvy před dalšími rekonstrukčními pracemi.Materiál Piotra Kobusa, „Reverse Joint Context“, Injection(s) Case Studies. Fig. 5pkcs, s. 44.
