Injektážní hadice.
Přístup ke spáře.

Hadice zůstává v konstrukci a přístupné konce umožňují pozdější dávkování materiálu do připraveného úseku. Uložení, spoje a přístup naplánujte před betonáží.

Rozdělení na úsekyPřístupné konceVýběr materiáluPostup a varianty

PROJDĚTE TECHNOLOGII

Hadice: nová spára a rekonstrukce po opravě

První tabule ukazuje přípravu nové pracovní spáry. Další tabule se týkají stávající stěny a obnovované podlahy. Podélné a dvojité uspořádání jsou varianty; kontrolu, přístup a možnost pozdější injektáže je nutné naplánovat pro vybraný systém.

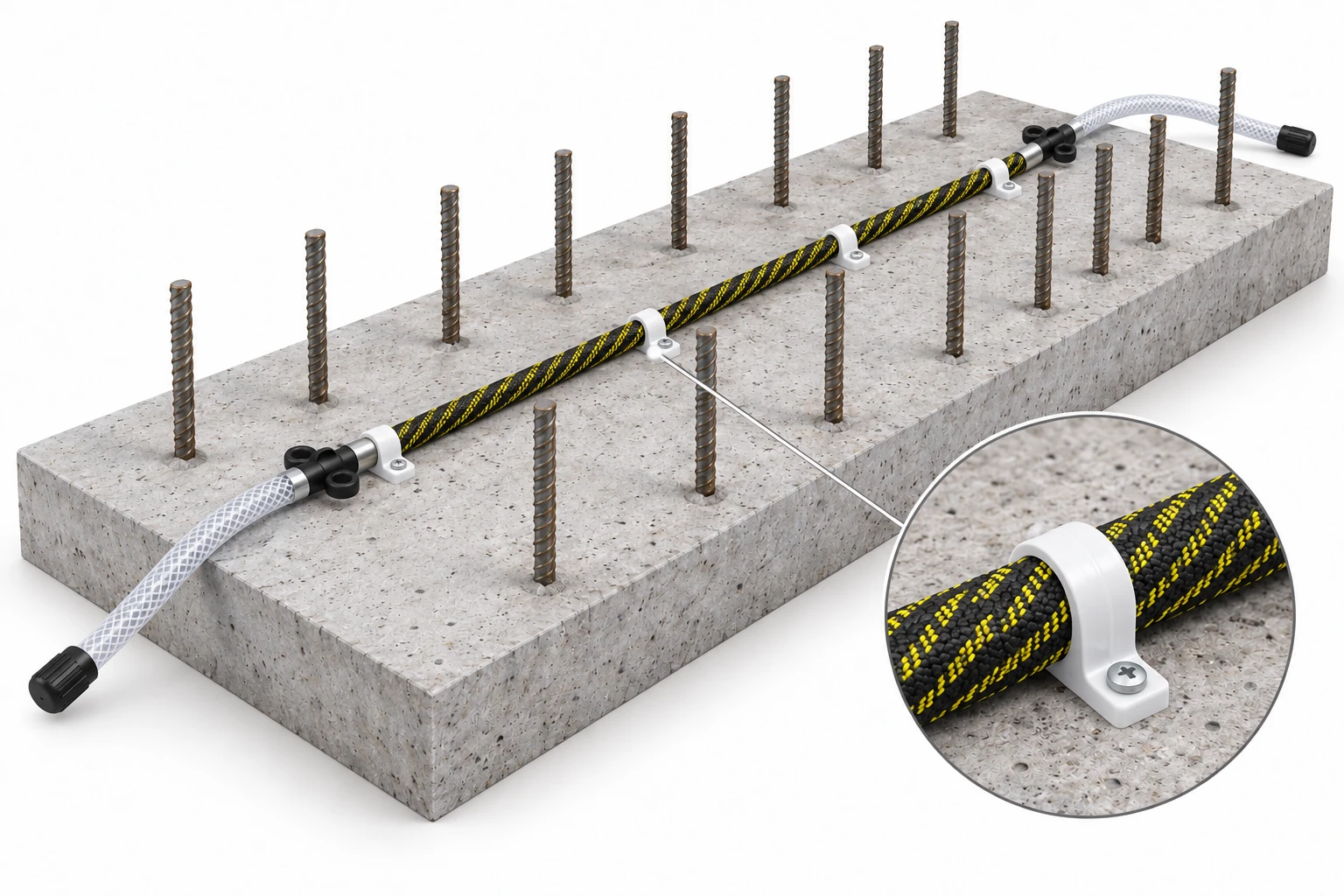

Varianta nové pracovní spáry. Hadice, upevnění a přístupné přívody se připravují před další betonáží.

01 · Nová pracovní spára

Nová spára: připravte cestu budoucího dávkování

Pracovní hadice vede materiál podél spáry. Přívodní vedení spojuje její konce s přístupnými dávkovacími body a samostatná hadice čerpadla slouží k připojení sestavy. Tyto tři prvky mají různé funkce.

Připravte podklad, položte hadici bez zalomení a upevněte ji podle návodu systému. Označte oba konce úseku a zaznamenejte jeho průběh před zakrytím. Samotné zabetonování hadice vytváří přístup pro budoucí injektáž; ještě není provedením utěsnění.

  • Ověřte přilnutí, upevnění a spoje.
  • Zachovejte přístup k oběma koncům po betonáži.
Montáž a rozdělení na úseky →Rozměry znázorněného systému →
Hadice položená podél stávající stěny v odkrytém podlahovém pásu; přívody jsou vyvedeny nahoru.

02 · Rekonstrukce stávající spáry

Rekonstrukce A: uspořádání podél odkryté spáry

Tento výkres se týká opravy a rekonstrukce stávající spáry. Po odsekání byl odkryt pás u stěny a připraven před obnovením podlahy. Tuto scénu nelze představovat jako první betonáž nové stěny.

Podélné uspořádání zajišťuje plánovanou dávkovací cestu v opravované oblasti. Délku úseku a průběh přizpůsobte konkrétní hadici, geometrii a způsobu obnovení. Hadice doplňuje plán opravy a nenahrazuje průzkum průsaku.

  • Nejprve připravte a posuďte stávající spáru.
  • Rozlišujte pracovní úsek a přívody.
Odkrytí a oprava spáry →
Alternativní uspořádání hadice v odkrytém pásu u stávající stěny se dvěma přístupnými přívody.

03 · Rekonstrukce stávající spáry

Rekonstrukce B: dvojité uspořádání

Dvojité uspořádání nazývané „křížové“ je alternativou vedení hadice v připravené oblasti. Není povinnou další fází po podélném uspořádání.

Ověřte možnost takového uložení pro vybraný systém: poloměry vedení, přilnutí, upevnění, spojitost pracovního úseku a označení konců úseku. Ilustrace neurčuje univerzální délku, vzdálenosti ani spotřebu pryskyřice.

  • Nemačkejte hadici ve změně směru.
  • Průběh přizpůsobte plánované oblasti utěsnění.
Zásady ukládání a rozměry →
Hadice v připraveném pásu po opravě spáry před zakrytím obnovovanou podlahou.

04 · Rekonstrukce stávající spáry

Ověřte uložení před obnovením podlahy

Před zakrytím zkontrolujte průběh, upevnění a spoje. Chraňte přívody před poškozením a znečištěním a přiřaďte jejich konce ke konkrétnímu úseku. Výkres ukazuje stávající stěnu a pás obnovované podlahy.

Zaznamenejte stav opravené spáry a uložení systému. Po zabetonování je bez této dokumentace obtížné rozlišit úseky a rekonstruovat průběh vedení.

  • Před zakrytím posuďte těsnost provedené opravy.
  • Zaznamenejte polohu obou konců každého úseku.
Kontrola před zakrytím →
Obnovená podlaha zakrývá hadici a označené přívody zůstávají přístupné u stěny.

05 · Použití připraveného přístupu

Zachovejte přístup a vyberte materiál k použití

Při první potřebě injektáže identifikujte systém a úsek a potvrďte povolený materiál a způsob dávkování. Naplnění hadice a výstup materiálu do spáry jsou samostatné fáze. Materiál na druhém konci potvrzuje propojení hadicí, nikoli těsnost celého spojení.

ResinBau AcrylGel + Polymer a CrackFlex se vybírají podle systému a podmínek spáry. HydroGum a EasyInject lze také zvážit po individuálním výběru a zkoušce: ověřte rozvedení, dostupnost vody a omezení rozpínání. Opakovaná injektáž po použití závisí na hadici, materiálu a dokončení práce; žádná z těchto voleb ji sama nezaručuje.

  • Ověřte návod hadice a vybraného materiálu.
  • Před zahájením práce připravte správné proplachování.
První a opakovaná injektáž →HydroGum →EasyInject →Čištění závisí na chemii →

ÚLOHA A PRVKY SYSTÉMU

Připravená cesta
dávkování materiálu

Pracovní hadice se ukládá do spáry před další etapou betonáže. Samotné zabudování neznamená provedení utěsnění — umožňuje provést injektáž v plánované oblasti.

Pracovní hadice rozvádí materiál ve spáře. Přívodní vedení vede od jejích konců k přístupným dávkovacím bodům. Hadice čerpadla spojuje zařízení s takovým bodem. Tyto prvky mají různé funkce; vyžadují kompatibilní spojky a pracovní podmínky.

PŘED BETONÁŽÍ

Uložte, upevněte a označte úseky

Každý úsek má vlastní začátek a konec. Zachovejte možnost jejich nalezení a připojení po provedení konstrukce.

Opletený úsek je upevněn k podkladu a přívodní vedení vede k přístupným koncům. Spoje vyberte podle konkrétního systému. Orientační schéma bez měřítka.
  1. 01 / PODKLAD

    Připravte spáru

    Odstraňte uvolněné části a nečistoty. Zajistěte přilnutí hadice k připravenému betonu.

  2. 02 / ULOŽENÍ

    Zajistěte průběh

    Veďte hadici bez zalomení a stlačení. Upevnění má udržet její polohu během betonáže.

  3. 03 / SPOJE

    Označte oba konce

    Spojky vyberte podle průměrů vedení. Zajistěte spoje a přiřaďte konce ke konkrétnímu úseku.

  4. 04 / KONTROLA

    Ověřte před zakrytím

    Zkontrolujte upevnění a přístup ke koncům. Zaznamenejte průběh úseků v dokumentaci skutečného provedení.

ZNÁZORNĚNÝ SYSTÉM HAMMPACK

Rozměry uložení a rozdělení úseků

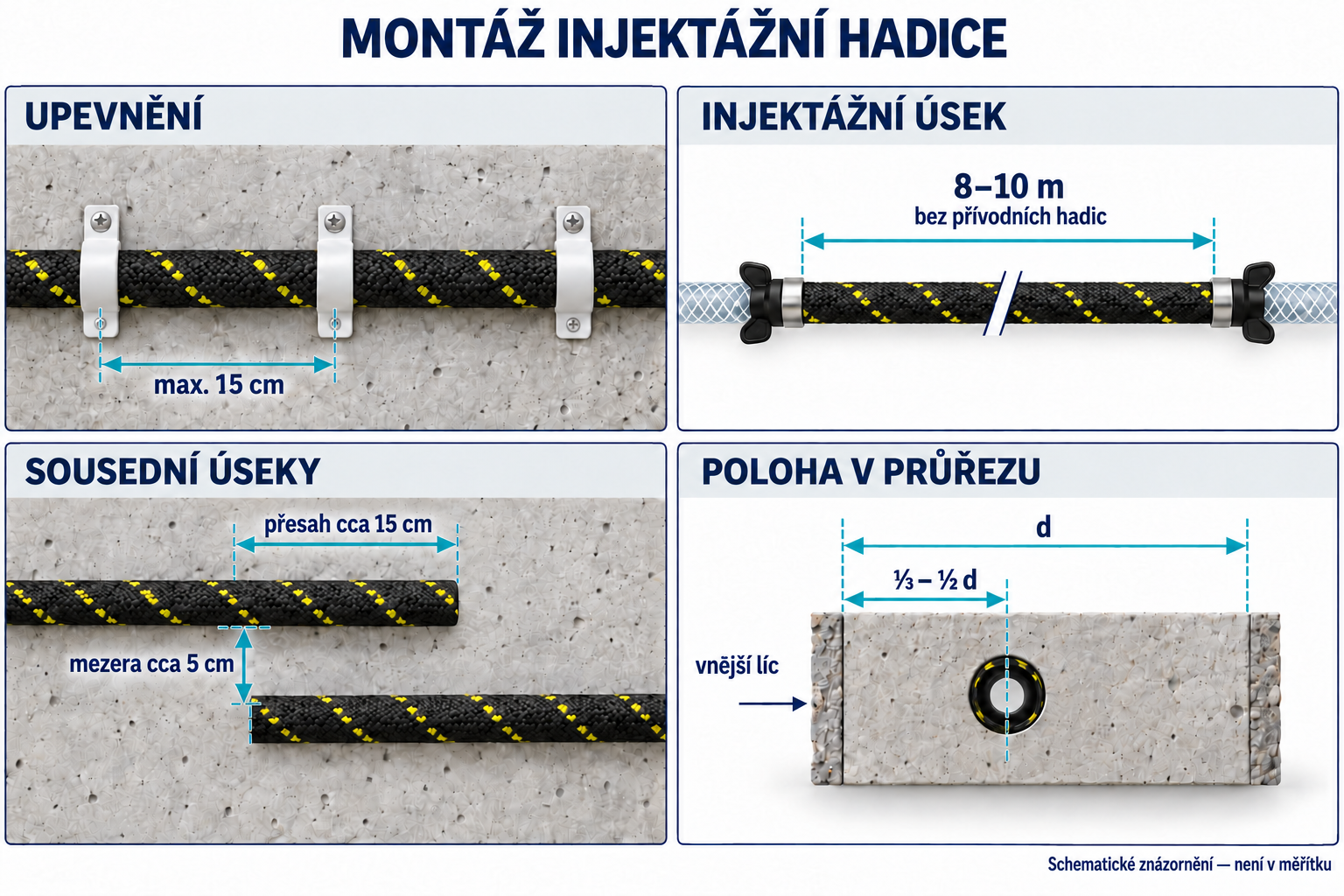

Výkres představuje zásady přijaté pro znázorněné uspořádání HAMMPACK. Rozměry úseků a upevnění ověřte pro vybranou hadici; polohu v konstrukci odsouhlaste s projektem utěsnění.

Hodnoty se týkají znázorněného systému, nikoli všech injektážních hadic. Pracovní délka nezahrnuje přívody. Přesah a odstup mezi úseky jsou samostatné rozměry; poloha ⅓–½ tloušťky prvku vyžaduje odsouhlasení s projektem. Schéma bez měřítka.

PŘÍSTUP DO BUDOUCNA

První injektáž
a opětovné použití

První injektáž může být provedena teprve po betonáži, když vznikne potřeba utěsnění. Hadice tehdy zajišťuje předem připravenou cestu dávkování materiálu.

Opakovaná injektáž po použití vyžaduje systém a médium, které ji umožňují. Význam má také způsob dokončení předchozí práce a zachovaná průchodnost. Samotná dostupnost konců nepotvrzuje možnost opakované injektáže.

VÝBĚR MATERIÁLU

Zohledněte systém
a podmínky ve spáře

Identifikujte hadici, úsek a povolené materiály. Pryskyřici a čerpadlo vyberte podle cíle opravy, přítomnosti vody, viskozity a doby zpracovatelnosti materiálu. Průchodnost ověřte metodou předepsanou pro daný systém.

Naplnění hadice a dávkování materiálu do pracovní spáry jsou samostatné fáze. Materiál na druhém konci potvrzuje průchod úsekem, nikoli úplné utěsnění spáry. Kontrolujte odběr, tlak a výtoky. Proplachování a uzavření proveďte podle požadavků hadice a média.

OD TECHNOLOGIE K SYSTÉMU

Návod, soupis a příklad použití

Kalkulátor HAMMPACK počítá úseky, hadici s přesahy, přívody a montážní prvky. Ukazuje role a zbytek; nepočítá spotřebu pryskyřice ani rezervu na montážní odpad.

ZNALOSTI O ZAŘÍZENÍNávod ukládání — HAMMPACK ↗

Příprava, uložení, spoje a přístup ke koncům.

 KALKULÁTOR SYSTÉMUVypočítat délku a prvky systému — HAMMPACK ↗

Soupis pro vybraný průběh a počet stejných sestav.

 PŘÍPADOVÁ STUDIE · PIOTR KOBUSStaré zdivo, nová deska →

Hadice položené po opravě spáry jako přístup k případné budoucí injektáži.

Vyberte materiál podle spáry a systému hadic

Připravte průřez spojení, model hadice a podmínky, v nichž má utěsnění fungovat.

Probrat projekt / technický výběr ↗
