ЗНАНИЯ · УПЛЪТНЯВАНЕ НА РАБОТНИ ФУГИ

Инжекционни маркучи.
Достъп до фугата.

Маркучът остава в конструкцията, а достъпните краища позволяват по-късно подаване на материал в подготвения участък. Планирайте полагането, съединенията и достъпа преди бетонирането.

Разделяне на участъциДостъпни краищаИзбор на материалХод на работата и варианти

ПРОСЛЕДЕТЕ ТЕХНОЛОГИЯТА

Маркучи: нова фуга и възстановяване след ремонт

Първата илюстрация показва подготовката на нова работна фуга. Следващите илюстрации се отнасят до съществуваща стена и възстановявана замазка. Надлъжното и двойното разположение са варианти; контролът, достъпът и възможността за последващо инжектиране трябва да се планират за избраната система.

Вариант на нова работна фуга. Маркучът, закрепванията и достъпните изводи се подготвят преди следващото бетониране.

01 · Нова работна фуга

Нова фуга: подгответе пътя за бъдещо подаване

Работният маркуч провежда материала по фугата. Захранващите маркучи свързват краищата му с достъпните точки за подаване, а отделният маркуч на помпата служи за свързване на комплекта. Тези три елемента изпълняват различни функции.

Подгответе основата, положете маркуча без прегъвания и го закрепете съгласно инструкцията на системата. Обозначете двата края на участъка и запишете трасето му преди закриване. Самото бетониране на маркуча създава достъп за бъдещо инжектиране; то все още не е изпълнено уплътняване.

  • Проверете прилепването, закрепванията и съединенията.
  • Запазете достъпа до двата края след бетониране.
Монтаж и разделяне на участъци →Размери на показаната система →

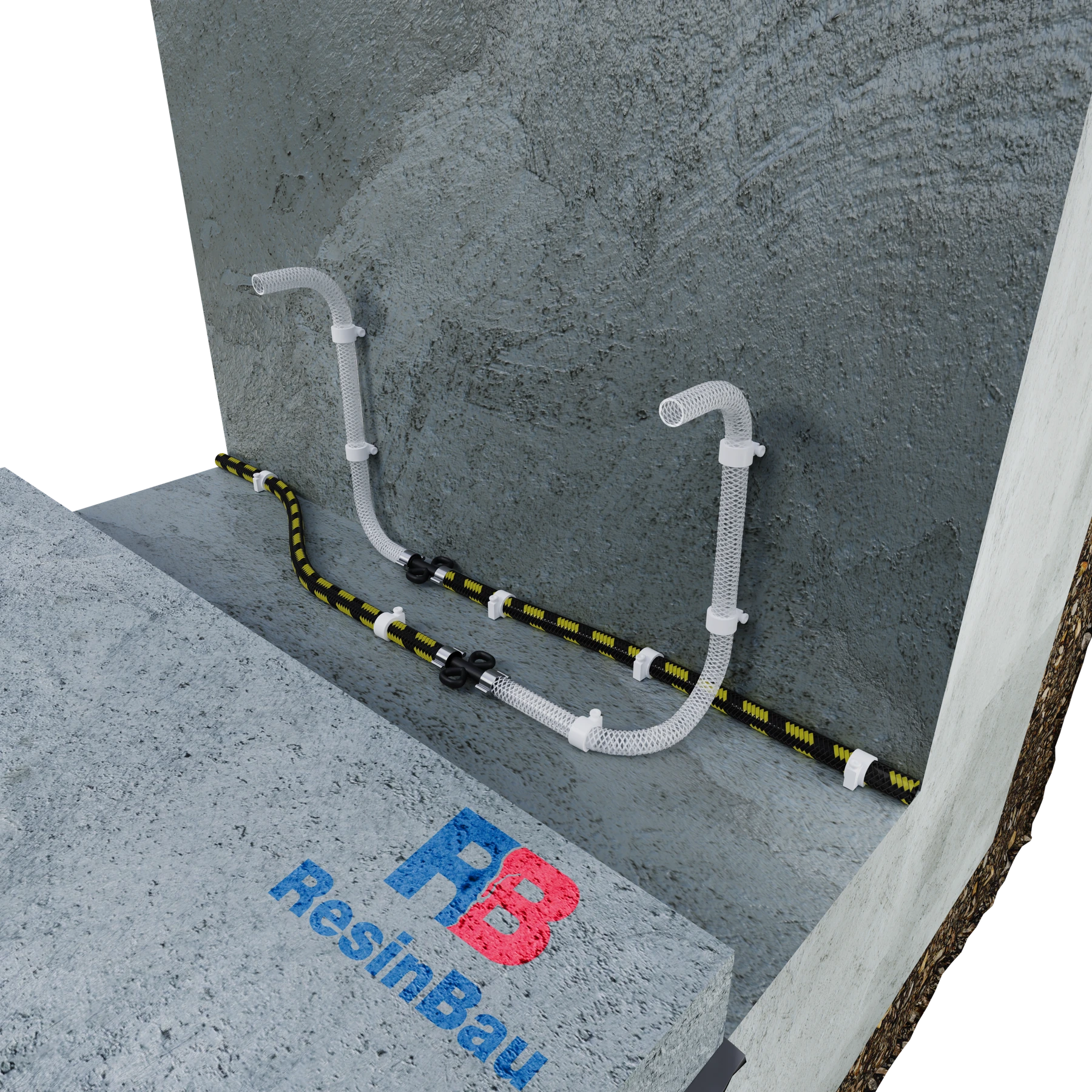

Маркуч, положен по съществуващата стена в разкритата ивица замазка; изводите са насочени нагоре.

02 · Възстановяване на съществуваща фуга

Възстановяване A: разположение по разкритата фуга

Този чертеж се отнася до ремонт и възстановяване на съществуваща фуга. След разкъртване е разкрита ивица при стената и е подготвена преди възстановяването на замазката. Тази сцена не трябва да се представя като първо бетониране на нова стена.

Надлъжното разположение осигурява планиран път за подаване в ремонтираната област. Съобразете дължината на участъка и трасето с конкретния маркуч, геометрията и начина на възстановяване. Маркучът допълва плана за ремонт, а не заменя обследването на теча.

  • Първо подгответе и оценете съществуващата фуга.
  • Разграничете работния участък от изводите.
Разкриване и ремонт на фуга →

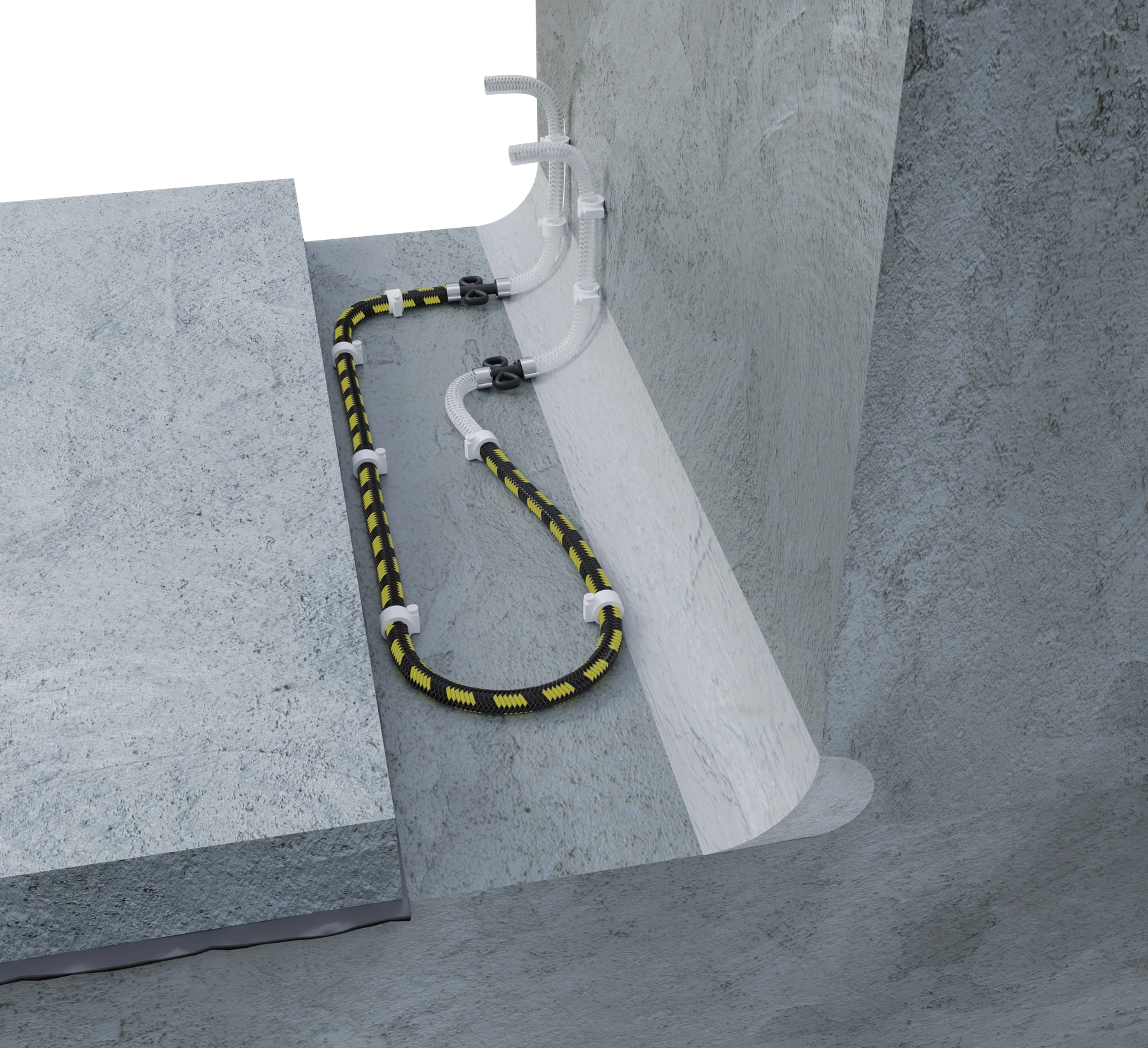

Алтернативно разположение на маркуча в разкритата ивица при съществуващата стена с два достъпни извода.

03 · Възстановяване на съществуваща фуга

Възстановяване B: двойно разположение

Двойното разположение, наричано „кръстосано“, е алтернатива за прокарване на маркуча в подготвената област. То не е задължителен следващ етап след надлъжното разположение.

Проверете възможността за такова полагане за избраната система: радиусите на трасето, прилепването, закрепванията, непрекъснатостта на работния участък и обозначаването на краищата му. Илюстрацията не определя универсална дължина, разстояния или разход на смола.

  • Не смачквайте маркуча при промяна на посоката.
  • Изберете трасето според планираната зона на уплътняване.
Правила за полагане и размери →
Маркуч в подготвената ивица след ремонт на фугата, още преди закриване с възстановяваната замазка.

04 · Възстановяване на съществуваща фуга

Проверете полагането преди възстановяване на замазката

Преди закриване проверете трасето, закрепването и съединенията. Защитете изводите от повреди и замърсяване и отнесете краищата им към конкретен участък. Чертежът показва съществуваща стена и ивица възстановявана замазка.

Запишете състоянието на ремонтираната фуга и разположението на системата. След бетониране без такава документация е трудно да се разграничат участъците и да се възстанови трасето на маркучите.

  • Оценете водоплътността на изпълнения ремонт преди закриване.
  • Запишете положението на двата края на всеки участък.
Контрол преди закриване →
Възстановената замазка закрива маркуча, а обозначените изводи остават достъпни при стената.

05 · Използване на подготвения достъп

Запазете достъпа и изберете материала за употреба

При първата необходимост от инжектиране идентифицирайте системата и участъка и потвърдете допустимия материал и начина на подаване. Напълването на маркуча и излизането на инжекционния материал във фугата са отделни етапи. Материалът на другия край потвърждава връзката през маркуча, но не и водоплътността на цялото съединение.

ResinBau AcrylGel + Polymer и CrackFlex се избират според системата и условията на фугата. HydroGum и EasyInject също могат да се разгледат след индивидуален подбор и изпитване: проверете разпределението, наличието на вода и ограничаването на разширението. Повторното инжектиране след употреба зависи от маркуча, материала и приключването на работата; нито един от тези избори сам по себе си не го гарантира.

  • Проверете инструкцията на маркуча и избрания материал.
  • Подгответе правилното промиване преди започване на работа.
Първо и повторно инжектиране →HydroGum →EasyInject →Почистването зависи от химичния състав →

РОЛЯ И ЕЛЕМЕНТИ НА СИСТЕМАТА

Подготвен път
за подаване на материал

Работният маркуч се полага във фугата преди следващия етап на бетониране. Самото му вграждане не означава изпълнение на уплътняване — то позволява провеждане на инжектиране в планираната зона.

Работен маркуч разпределя материала във фугата. Захранващи маркучи водят от краищата му до достъпните точки за подаване. Маркуч на помпата свързва устройството с такава точка. Тези елементи изпълняват различни функции; изискват съвместими съединения и работни условия.

ПРЕДИ БЕТОНИРАНЕ

Положете, закрепете и обозначете участъците

Всеки участък има собствено начало и край. Запазете възможността да ги намерите и свържете след изпълнението на конструкцията.

Участъкът с оплетка е закрепен към основата, а захранващите маркучи водят към достъпните краища. Изберете съединенията според конкретната система. Примерна схема без мащаб.
  1. 01 / ОСНОВА

    Подгответе фугата

    Отстранете ронливите части и замърсяванията. Осигурете прилепване на маркуча към подготвения бетон.

  2. 02 / ПОЛАГАНЕ

    Защитете трасето

    Прокарвайте маркуча без прегъвания и смачквания. Закрепванията трябва да поддържат положението му при бетонирането.

  3. 03 / СЪЕДИНЕНИЯ

    Обозначете двата края

    Изберете съединителите според диаметрите на маркучите. Защитете съединенията и отнесете краищата към конкретен участък.

  4. 04 / КОНТРОЛ

    Проверете преди закриване

    Проверете закрепванията и достъпа до краищата. Запишете трасето на участъка в екзекутивната документация.

ПОКАЗАНАТА СИСТЕМА HAMMPACK

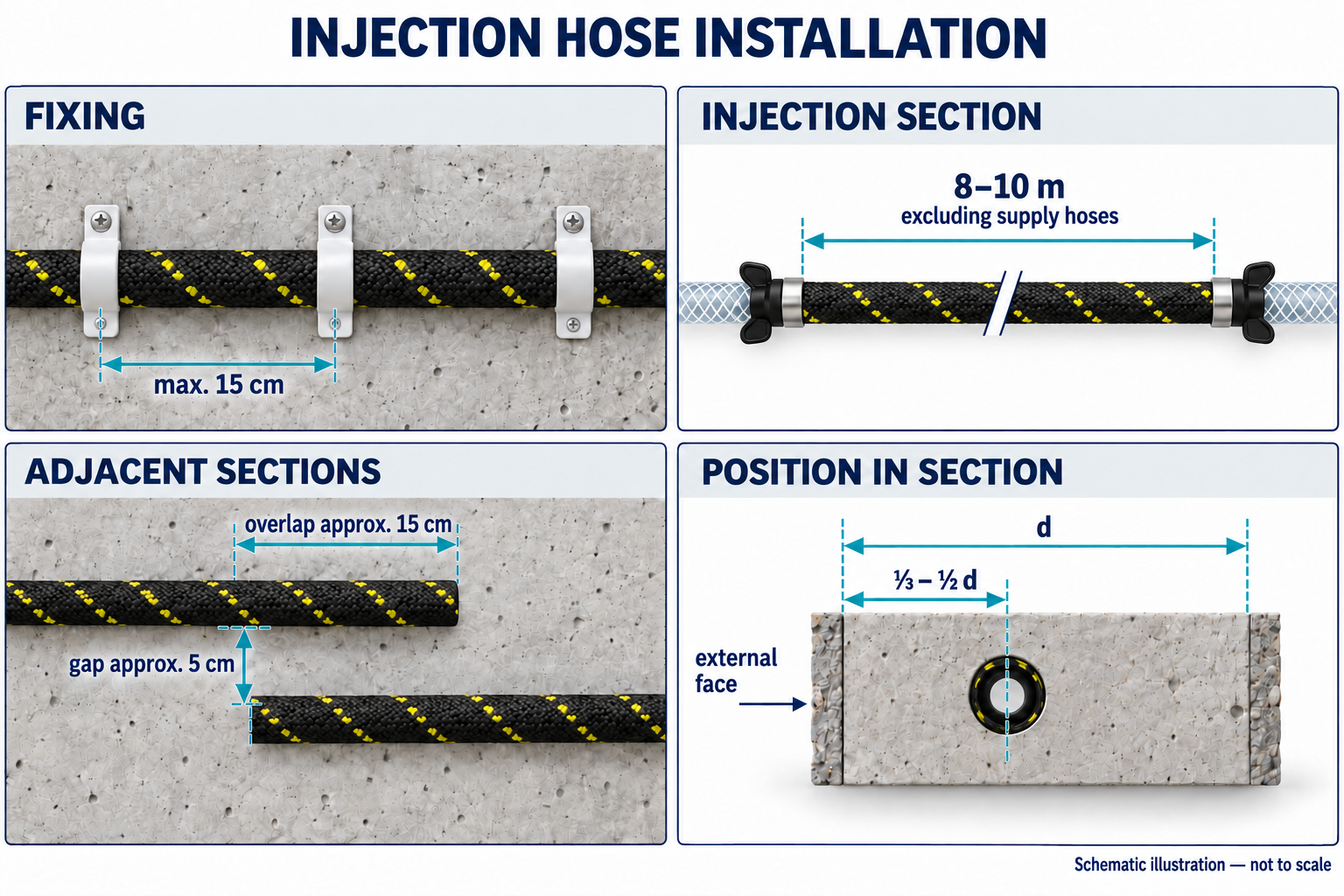

Размери на полагане и разделяне на участъци

Чертежът представя правилата, приети за показаната система HAMMPACK. Проверете размерите на участъците и закрепванията за избрания маркуч; съгласувайте положението в конструкцията с проекта за уплътняване.

Стойностите се отнасят за показаната система, а не за всички инжекционни маркучи. Работната дължина не включва изводите. Застъпването и разстоянието между участъците са отделни размери; положението ⅓–½ от дебелината на елемента изисква съгласуване с проекта. Схема без мащаб.

БЪДЕЩ ДОСТЪП

Първо инжектиране
и повторна употреба

Първо инжектиране може да се изпълни едва след бетонирането, когато възникне необходимост от уплътняване. Тогава маркучът осигурява предварително подготвен път за подаване на материала.

Повторно инжектиране след употреба изисква система и флуид, които го позволяват. Значение имат и начинът на приключване на предишната работа и запазената проходимост. Самата достъпност на краищата не потвърждава възможност за повторно инжектиране.

ИЗБОР НА МАТЕРИАЛ

Отчетете системата
и условията във фугата

Идентифицирайте маркуча, участъка и допустимите материали. Изберете смолата и помпата според целта на ремонта, наличието на вода, вискозитета и работното време на материала. Проверете проходимостта по метода, предвиден за съответната система.

Напълването на маркуча и подаването на инжекционен материал в работната фуга са отделни етапи. Материалът на другия край потвърждава преминаването през участъка, но не и пълното уплътняване на фугата. Контролирайте поетото количество, налягането и изтичанията. Извършете промиването и затварянето съгласно изискванията на маркуча и флуида.

ОТ ТЕХНОЛОГИЯТА КЪМ СИСТЕМАТА

Инструкция, количествена сметка и пример за приложение

Калкулаторът HAMMPACK изчислява участъците, маркуча със застъпванията, изводите и монтажните елементи. Показва ролките и остатъка; не изчислява разхода на смола или резерв за монтажни отпадъци.

ЗНАНИЯ ЗА ОБОРУДВАНЕТОИнструкция за полагане — HAMMPACK ↗

Подготовка, полагане, съединения и достъп до краищата.

 КАЛКУЛАТОР НА СИСТЕМАТАИзчислете дължината и елементите на системата — HAMMPACK ↗

Количествена сметка за избраното трасе и броя еднакви системи.

 ПРАКТИЧЕСКИ ПРИМЕР · PIOTR KOBUSСтара зидария, нова плоча →

Маркучи, положени след ремонта на фугата като достъп за евентуално бъдещо инжектиране.
