CUNOȘTINȚE · ETANȘAREA ROSTURILOR DE LUCRU

Furtunuri de injecție.
Acces la rost.

Furtunul rămâne în construcție, iar capetele accesibile permit introducerea ulterioară a materialului în tronsonul pregătit. Planifică amplasarea, legăturile și accesul înainte de turnarea betonului.

Împărțirea în secțiuniCapete accesibileSelectarea materialuluiTraseu și variante

URMĂREȘTE TEHNOLOGIA

Furtunuri: rost nou și reconstrucție după reparație

Prima planșă arată pregătirea unui rost de lucru nou. Planșele următoare se referă la un perete existent și la pardoseala refăcută. Dispunerea longitudinală și dublă sunt variante; controlul, accesul și posibilitatea injectării ulterioare trebuie planificate pentru sistemul selectat.

Varianta unui rost de lucru nou. Furtunul, fixările și racordurile accesibile se pregătesc înainte de următoarea turnare a betonului.

01 · Rost de lucru nou

Rost nou: pregătește traseul introducerii viitoare

Furtunul activ conduce materialul de-a lungul rostului. Conductele de alimentare îi conectează capetele cu punctele accesibile de introducere, iar furtunul separat al pompei servește la conectarea ansamblului. Aceste trei elemente îndeplinesc funcții diferite.

Pregătește suportul, așază furtunul fără îndoiri și fixează-l conform instrucțiunilor sistemului. Marchează ambele capete ale secțiunii și înregistrează traseul înainte de acoperire. Simpla înglobare a furtunului în beton creează acces pentru injectare viitoare; nu reprezintă încă executarea etanșării.

  • Verifică contactul, fixările și legăturile.
  • Păstrează accesul la ambele capete după turnarea betonului.
Montare și împărțire în secțiuni →Dimensiunile sistemului prezentat →

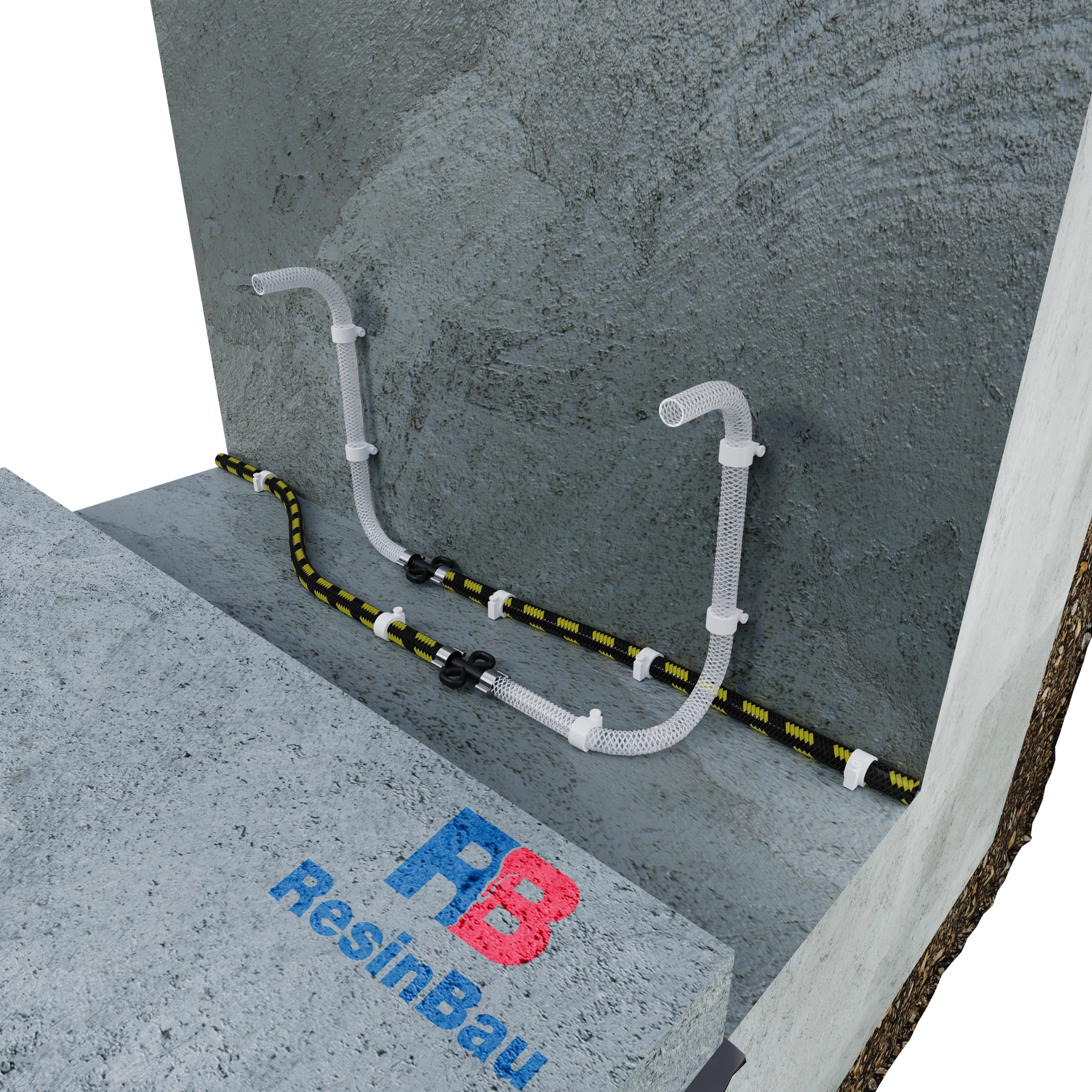

Furtun amplasat de-a lungul peretelui existent în banda expusă a pardoselii; racordurile sunt scoase în sus.

02 · Reconstrucția rostului existent

Reconstrucția A: dispunere de-a lungul rostului expus

Acest desen se referă la repararea și reconstrucția unui rost existent. După dăltuire, banda de lângă perete a fost expusă și pregătită înainte de refacerea pardoselii. Această scenă nu trebuie prezentată ca prima turnare a betonului unui perete nou.

Dispunerea longitudinală asigură traseul planificat de introducere în aria reparată. Adaptează lungimea secțiunii și traseul la furtunul concret, geometrie și modul de refacere. Furtunul completează planul de reparare, nu înlocuiește identificarea infiltrației.

  • Mai întâi pregătește și evaluează rostul existent.
  • Distinge tronsonul activ de racorduri.
Expunerea și repararea rostului →

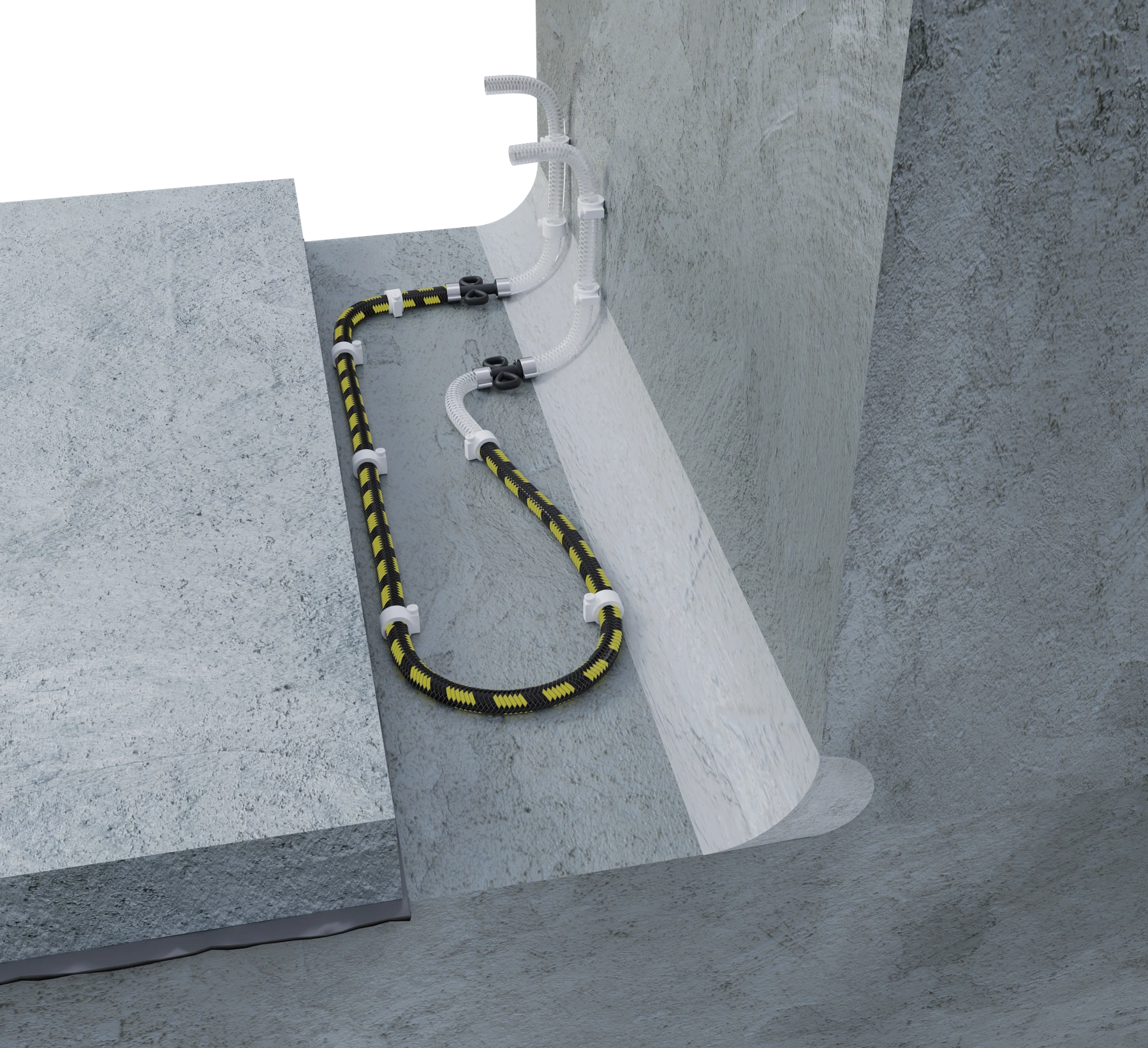

Dispunere alternativă a furtunului în banda expusă lângă peretele existent, cu două racorduri accesibile.

03 · Reconstrucția rostului existent

Reconstrucția B: dispunere dublă

Dispunerea dublă, numită „încrucișată”, este o alternativă de conducere a furtunului în aria pregătită. Nu este etapa obligatorie următoare după dispunerea longitudinală.

Verifică posibilitatea unei asemenea amplasări pentru sistemul selectat: razele traseului, contactul, fixările, continuitatea tronsonului activ și marcarea capetelor secțiunii. Ilustrația nu stabilește o lungime, distanțe sau un consum de rășină universale.

  • Nu strivi furtunul la schimbarea direcției.
  • Alege traseul pentru zona planificată de etanșare.
Reguli de amplasare și dimensiuni →

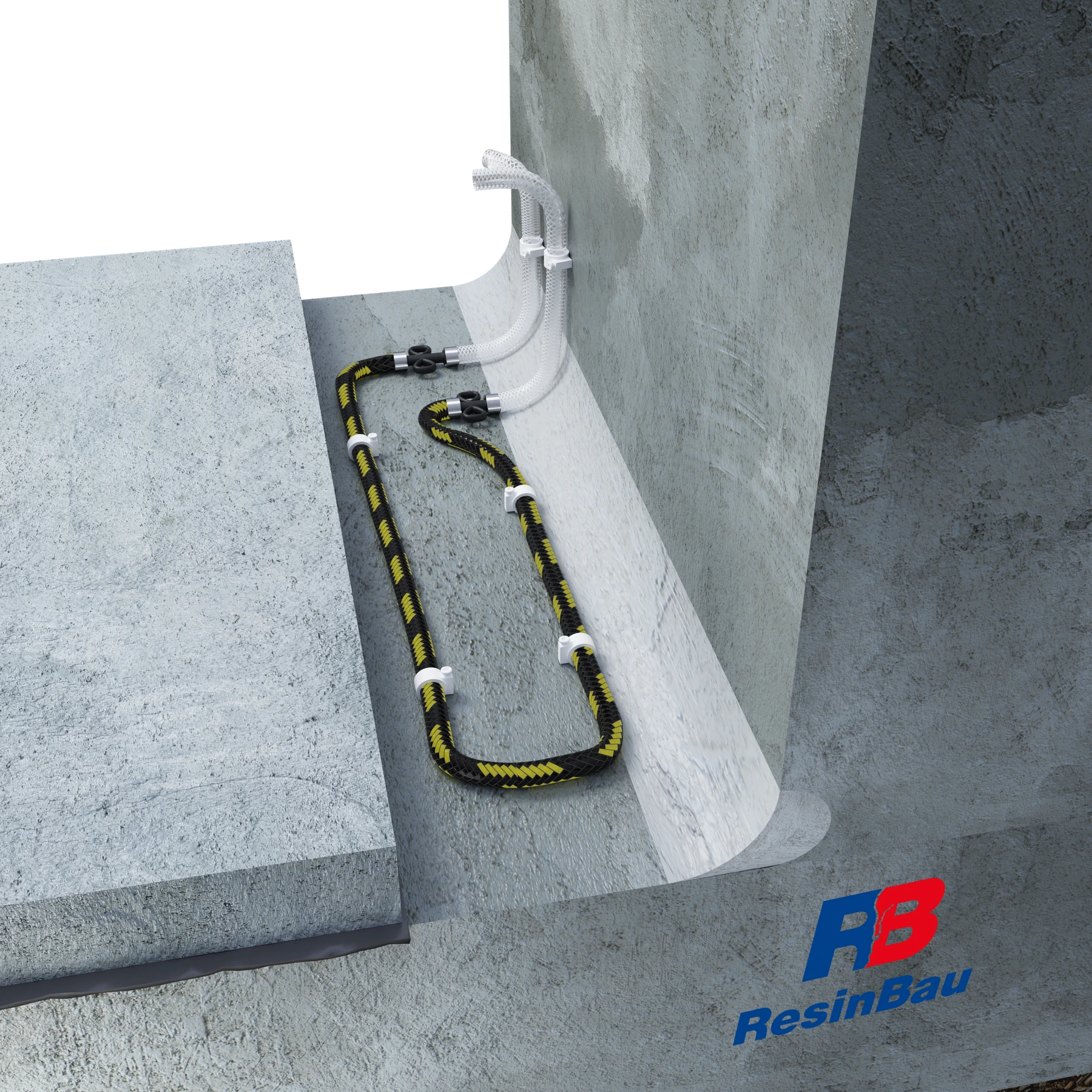

Furtun în banda pregătită după repararea rostului, încă înainte de acoperirea cu pardoseala refăcută.

04 · Reconstrucția rostului existent

Verifică amplasarea înainte de refacerea pardoselii

Înainte de acoperire, controlează traseul, fixarea și legăturile. Protejează racordurile împotriva deteriorării și murdăririi și atribuie capetele lor unei secțiuni concrete. Desenul arată peretele existent și banda de pardoseală refăcută.

Înregistrează starea rostului reparat și amplasarea sistemului. După turnarea betonului, fără o asemenea documentație este dificil să distingi secțiunile și să reconstitui traseul conductelor.

  • Evaluează etanșeitatea reparației executate înainte de acoperire.
  • Înregistrează poziția ambelor capete ale fiecărei secțiuni.
Control înainte de acoperire →

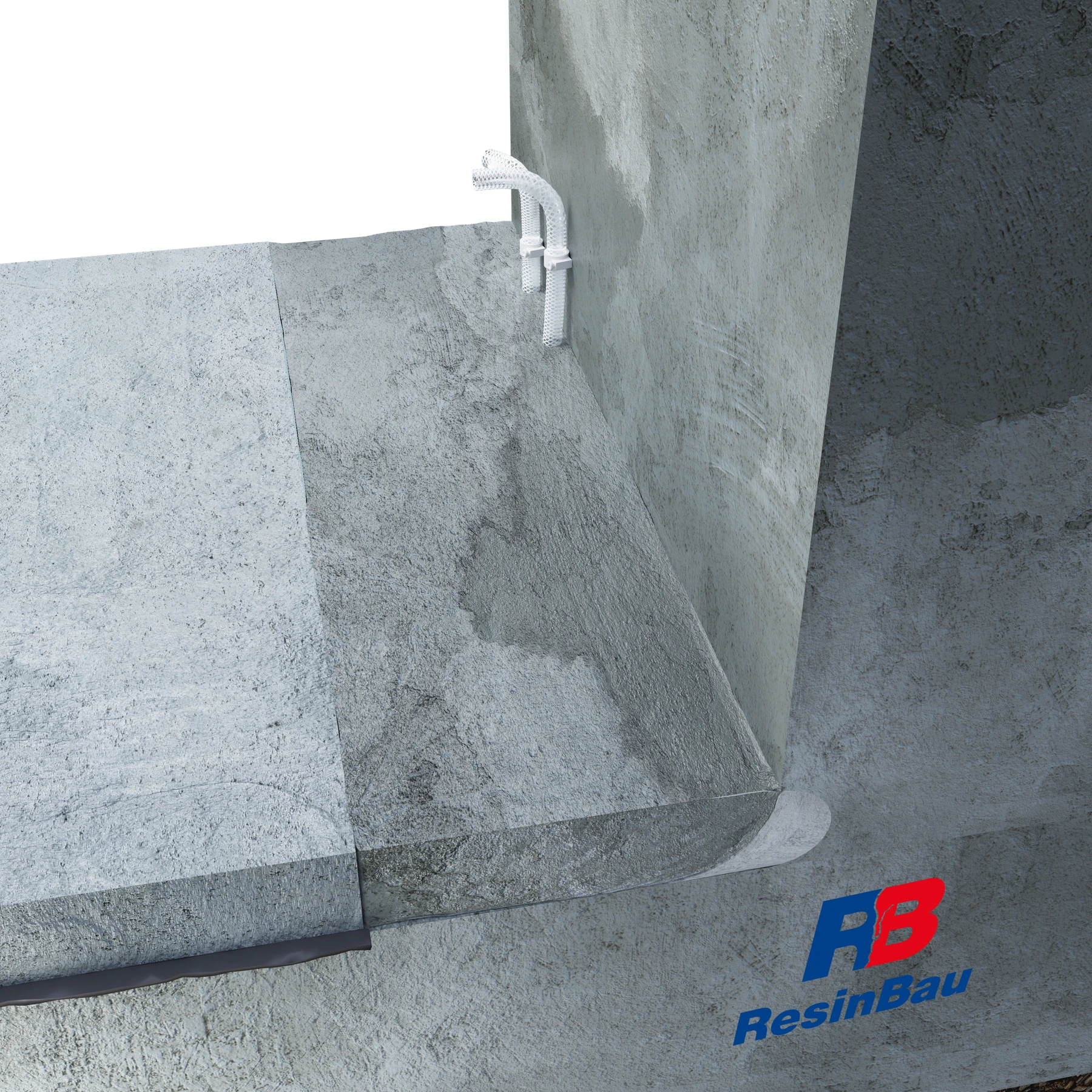

Pardoseala refăcută acoperă furtunul, iar racordurile marcate rămân accesibile lângă perete.

05 · Utilizarea accesului pregătit

Păstrează accesul și alege materialul de utilizat

La prima necesitate de injectare, identifică sistemul și secțiunea și confirmă materialul admis și modul de introducere. Umplerea furtunului și ieșirea materialului injectat în rost sunt etape separate. Materialul la celălalt capăt confirmă comunicarea prin furtun, dar nu etanșeitatea întregii îmbinări.

ResinBau AcrylGel + Polymer și CrackFlex se selectează pentru sistem și condițiile rostului. HydroGum și EasyInject pot fi de asemenea luate în considerare după selectare individuală și probă: verifică distribuirea, accesul apei și limitarea expansiunii. Reinjectarea după utilizare depinde de furtun, material și încheierea lucrului; niciuna dintre aceste alegeri nu o garantează singură.

  • Verifică instrucțiunile furtunului și materialului selectat.
  • Pregătește clătirea corespunzătoare înainte de începerea lucrului.
Prima injectare și reinjectarea →HydroGum →EasyInject →Curățarea depinde de chimie →

ROLUL ȘI ELEMENTELE SISTEMULUI

Traseu pregătit
de introducere a materialului

Furtunul activ se amplasează în rost înainte de etapa următoare de turnare a betonului. Simpla lui instalare nu înseamnă executarea etanșării — permite efectuarea injectării în zona planificată.

Furtun activ distribuie materialul în rost. Conducte de alimentare conduc de la capetele lui la punctele accesibile de introducere. Furtunul pompei conectează echipamentul la un asemenea punct. Aceste elemente îndeplinesc funcții diferite; necesită racorduri și condiții de lucru compatibile.

ÎNAINTE DE TURNAREA BETONULUI

Amplasează, fixează și marchează secțiunile

Fiecare tronson are propriul început și capăt. Păstrează posibilitatea găsirii și conectării lor după executarea construcției.

Tronsonul împletit este fixat pe suport, iar conductele de alimentare conduc la capetele accesibile. Alege legăturile pentru sistemul concret. Schemă orientativă, fără scară.
  1. 01 / SUPORT

    Pregătește rostul

    Îndepărtează fragmentele desprinse și impuritățile. Asigură contactul furtunului cu betonul pregătit.

  2. 02 / AMPLASARE

    Asigură traseul

    Condu furtunul fără îndoiri și striviri. Fixările trebuie să îi mențină poziția în timpul turnării betonului.

  3. 03 / LEGĂTURI

    Marchează ambele capete

    Alege racordurile pentru diametrele conductelor. Protejează legăturile și atribuie capetele unei secțiuni concrete.

  4. 04 / CONTROL

    Verifică înainte de acoperire

    Controlează fixările și accesul la capete. Înregistrează traseul secțiunii în documentația de execuție.

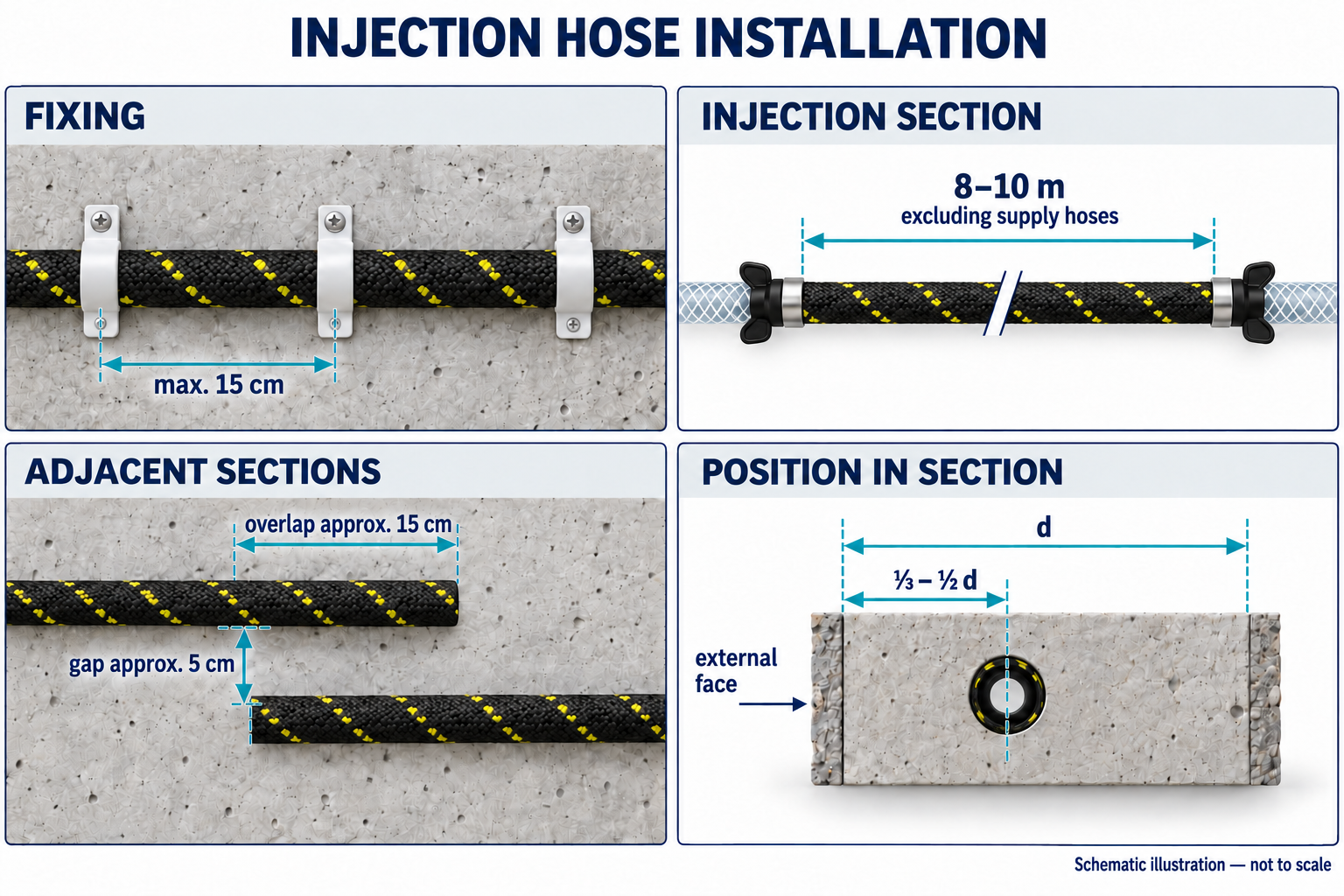

SISTEMUL HAMMPACK PREZENTAT

Dimensiunile amplasării și împărțirea secțiunilor

Desenul prezintă principiile adoptate pentru sistemul HAMMPACK arătat. Verifică dimensiunile secțiunilor și fixărilor pentru furtunul selectat; coordonează poziția în construcție cu proiectul de etanșare.

Valorile se referă la sistemul prezentat, nu la toate furtunurile de injecție. Lungimea activă nu include racordurile. Suprapunerea și distanța dintre secțiuni sunt dimensiuni separate; poziția ⅓–½ din grosimea elementului necesită coordonare cu proiectul. Schemă fără scară.

ACCES PENTRU VIITOR

Prima injectare
și reutilizarea

Prima injectare poate fi efectuată abia după turnarea betonului, când apare necesitatea etanșării. Furtunul asigură atunci traseul pregătit anterior pentru introducerea materialului.

Reinjectarea după utilizare necesită un sistem și un mediu care o permit. Contează și modul de încheiere a lucrării anterioare și trecerea liberă păstrată. Simpla disponibilitate a capetelor nu confirmă posibilitatea reinjectării.

SELECTAREA MATERIALULUI

Ține cont de sistem
și condițiile din rost

Identifică furtunul, secțiunea și materialele admise. Alege rășina și pompa pentru scopul reparației, prezența apei, vâscozitatea și timpul de lucru al materialului. Verifică trecerea liberă prin metoda prevăzută pentru sistemul respectiv.

Umplerea furtunului și introducerea materialului injectat în rostul de lucru sunt etape separate. Materialul la celălalt capăt confirmă trecerea prin secțiune, dar nu etanșarea completă a rostului. Controlează consumul, presiunea și scurgerile. Efectuează clătirea și închiderea conform cerințelor furtunului și mediului.

DE LA TEHNOLOGIE LA SISTEM

Instrucțiuni, centralizator și exemplu de utilizare

Calculatorul HAMMPACK calculează secțiunile, furtunul cu suprapuneri, racordurile și elementele de montare. Arată rolele și restul; nu calculează consumul rășinii sau rezerva pentru deșeurile de montaj.

CUNOȘTINȚE DESPRE ECHIPAMENTInstrucțiuni de amplasare — HAMMPACK ↗

Pregătire, amplasare, legături și acces la capete.

 CALCULATORUL SISTEMULUICalculează lungimea și elementele sistemului — HAMMPACK ↗

Centralizator pentru traseul ales și numărul sistemelor identice.

 STUDIU DE CAZ · PIOTR KOBUSZidărie veche, placă nouă →

Furtunuri amplasate după repararea rostului ca acces pentru eventuala injectare viitoare.
