BİLİK · İŞÇİ TİKİŞLƏRİN SIZDIRMAZLIĞI

İnyeksiya şlanqları.
Tikişə çıxış.

Şlanq konstruksiyada qalır, əlçatan uclar isə sonradan hazırlanmış hissəyə material vurmağa imkan verir. Yerləşməni, birləşmələri və girişi betonlamadan əvvəl planlaşdırın.

Hissələrə bölünməƏlçatan uclarMaterial seçimiGediş və variantlar

TEXNOLOGİYANI İZLƏYİN

Şlanqlar: yeni tikiş və təmirdən sonra bərpa

İlk lövhə yeni işçi tikişin hazırlanmasını göstərir. Sonrakı lövhələr mövcud divara və bərpa olunan döşəməyə aiddir. Uzununa və ikiqat sxemlər variantlardır; nəzarət, giriş və sonrakı inyeksiya imkanı seçilmiş sistem üçün planlaşdırılmalıdır.

Yeni işçi tikiş variantı. Şlanq, bərkidicilər və əlçatan giriş xətləri növbəti betonlamadan əvvəl hazırlanır.

01 · Yeni işçi tikiş

Yeni tikiş: gələcək vurulmanın yolunu hazırlayın

İşçi şlanq materialı tikiş boyunca aparır. Giriş xətləri onun uclarını əlçatan vurulma nöqtələri ilə birləşdirir, ayrıca nasos şlanqı isə dəsti birləşdirmək üçündür. Bu üç element fərqli funksiyalar daşıyır.

Əsas səthi hazırlayın, şlanqı bükülməsiz yerləşdirin və sistemin təlimatına uyğun bərkidin. Hissənin hər iki ucunu işarələyin və örtməzdən əvvəl yolunu qeyd edin. Şlanqın betonlanması yalnız gələcək inyeksiyaya çıxış yaradır; bu, hələ sızdırmazlığın icrası deyil.

  • Təması, bərkidiciləri və birləşmələri yoxlayın.
  • Betonlamadan sonra hər iki uca girişi saxlayın.
Quraşdırma və hissələrə bölünmə →Göstərilən sistemin ölçüləri →

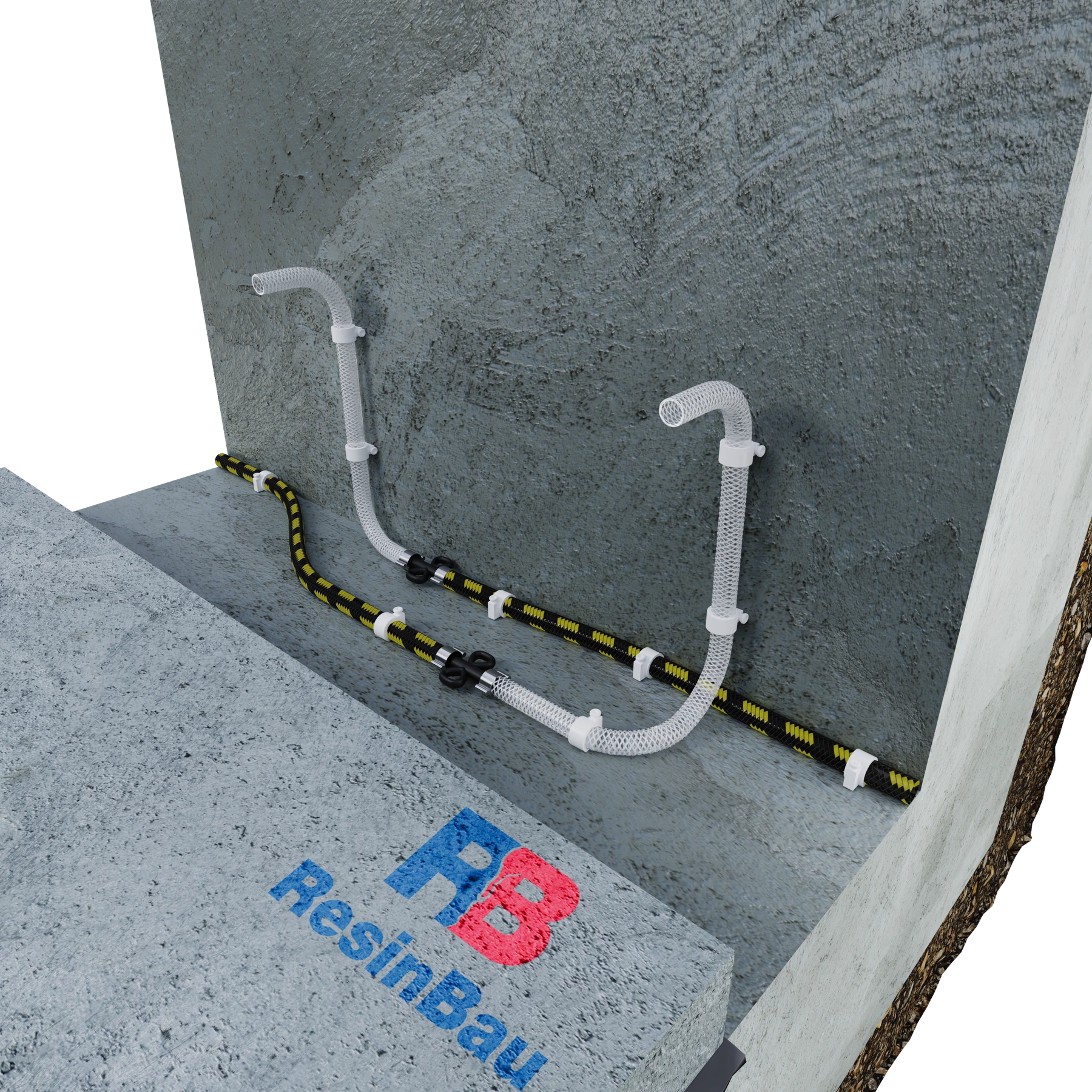

Mövcud divar boyunca açılmış döşəmə zolağında yerləşdirilmiş şlanq; giriş xətləri yuxarı çıxarılıb.

02 · Mövcud tikişin bərpası

A bərpa variantı: açılmış tikiş boyunca sxem

Bu çertyoj mövcud tikişin təmirinə və bərpasına aiddir. Yonmadan sonra divar yanında zolaq açılıb və döşəmə bərpa edilməzdən əvvəl hazırlanıb. Bu səhnə yeni divarın ilk betonlanması kimi təqdim edilməməlidir.

Uzununa sxem təmir olunan sahədə planlaşdırılmış vurulma yolunu təmin edir. Hissənin uzunluğunu və yolunu konkret şlanqa, həndəsəyə və bərpa üsuluna uyğunlaşdırın. Şlanq təmir planının əlavəsidir, sızmanın araşdırılmasının əvəzi deyil.

  • Əvvəlcə mövcud tikişi hazırlayın və qiymətləndirin.
  • İşçi hissəni giriş xətlərindən fərqləndirin.
Tikişin açılması və təmiri →

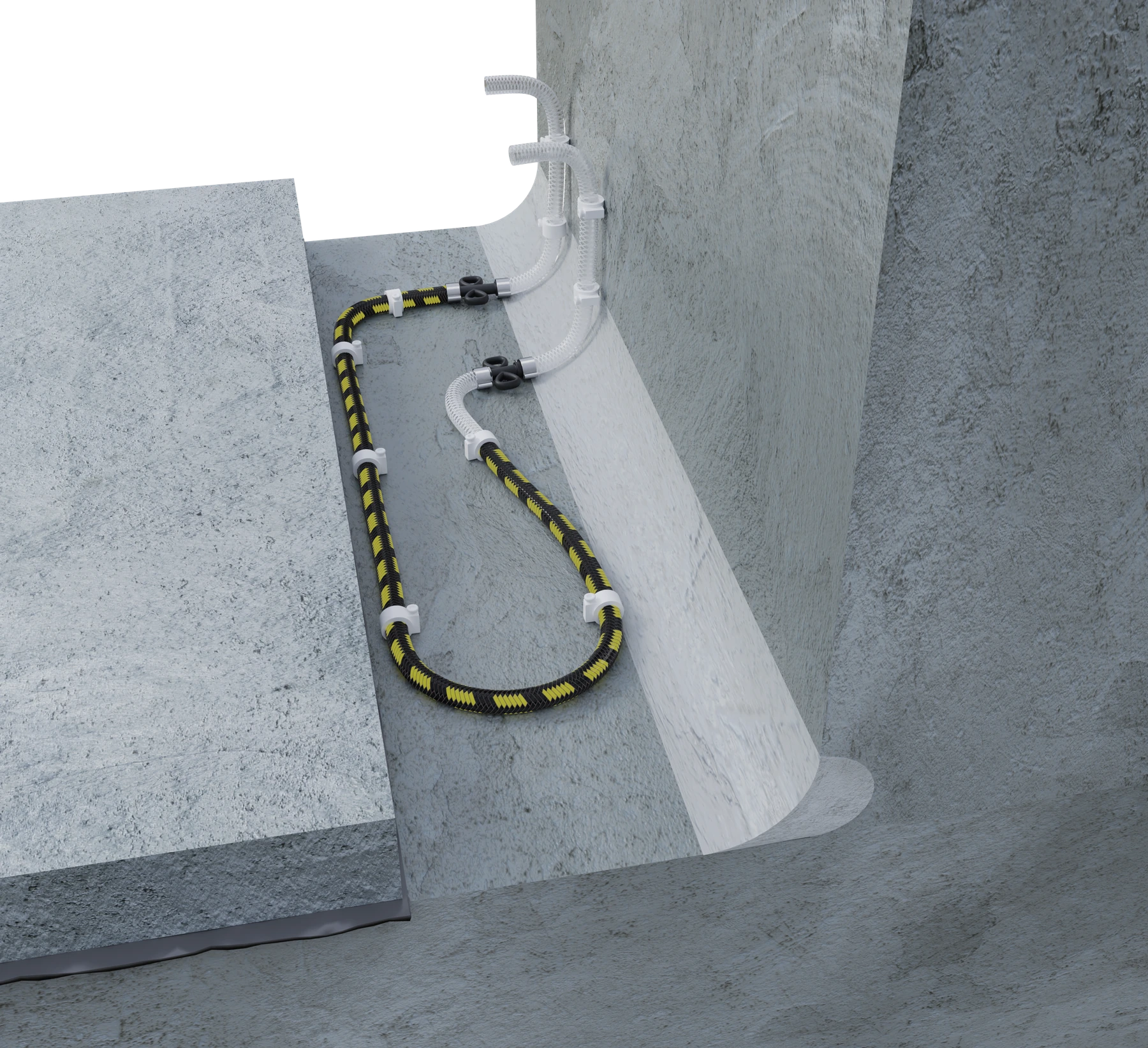

Mövcud divar yanında açılmış zolaqda, iki əlçatan giriş xətti olan alternativ şlanq sxemi.

03 · Mövcud tikişin bərpası

B bərpa variantı: ikiqat sxem

“Çarpaz” adlandırılan ikiqat sxem şlanqın hazırlanmış sahədə aparılmasının alternatividir. Uzununa sxemdən sonra məcburi növbəti mərhələ deyil.

Seçilmiş sistem üçün belə yerləşmə imkanını yoxlayın: döngə radiusları, təmas, bərkidicilər, işçi hissənin davamlılığı və hissə uclarının işarələnməsi. Şəkil universal uzunluğu, məsafələri və ya qatran sərfini müəyyən etmir.

  • İstiqamət dəyişməsində şlanqı əzməyin.
  • Yolu planlaşdırılmış sızdırmazlıq zonasına uyğun seçin.
Yerləşdirmə prinsipləri və ölçülər →

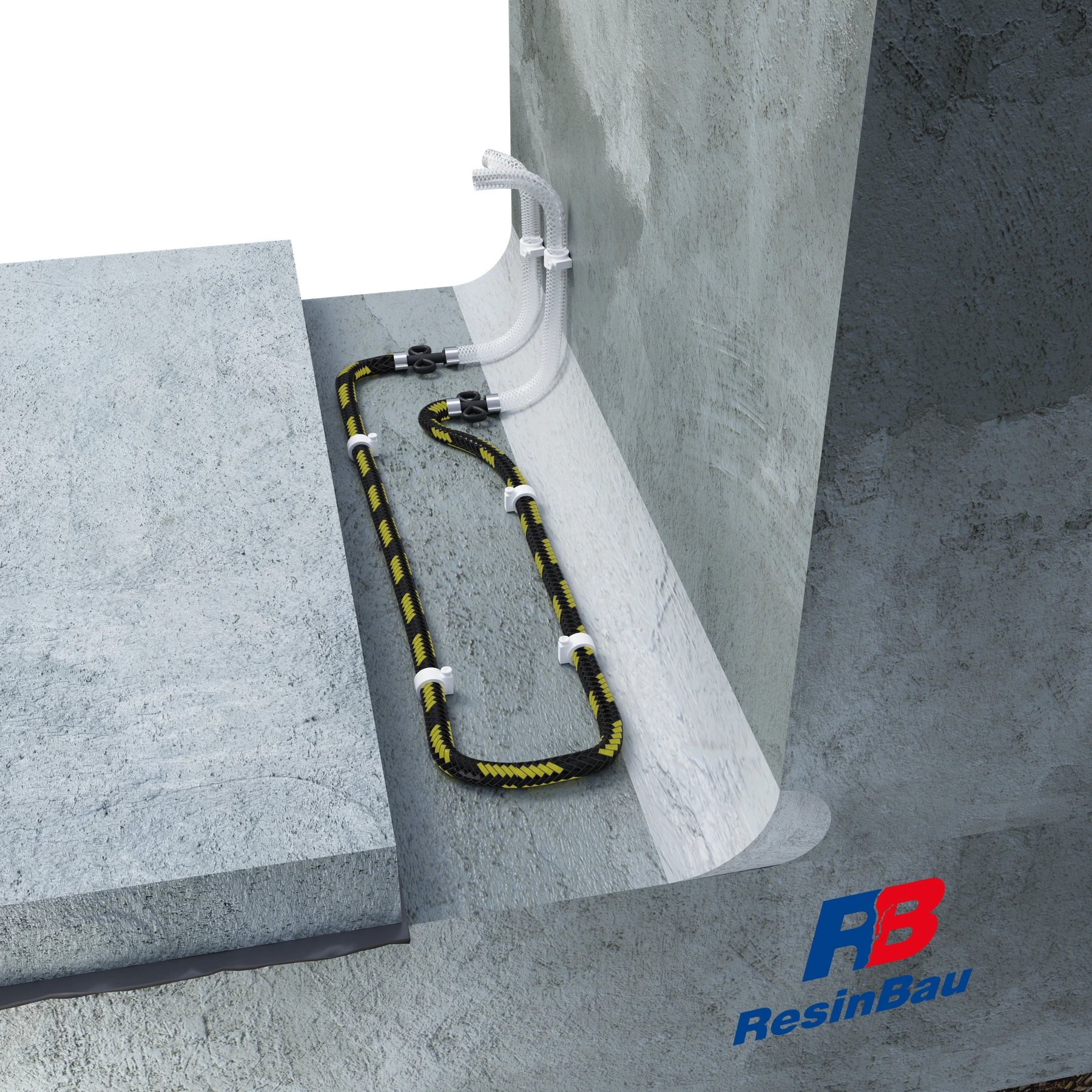

Tikiş təmirindən sonra hazırlanmış zolaqda, bərpa olunan döşəmə ilə örtülməzdən əvvəl şlanq.

04 · Mövcud tikişin bərpası

Döşəməni bərpa etməzdən əvvəl yerləşməni yoxlayın

Örtməzdən əvvəl yolu, bərkidilməni və birləşmələri yoxlayın. Giriş xətlərini zədələnmədən və çirklənmədən qoruyun, uclarını isə konkret hissəyə aid edin. Çertyoj mövcud divarı və bərpa olunan döşəmə zolağını göstərir.

Təmir olunmuş tikişin vəziyyətini və sistemin yerləşməsini qeyd edin. Betonlamadan sonra belə sənədlər olmadan hissələri fərqləndirmək və xətlərin yolunu bərpa etmək çətindir.

  • Örtməzdən əvvəl görülmüş təmirin sızdırmazlığını qiymətləndirin.
  • Hər hissənin hər iki ucunun mövqeyini qeyd edin.
Örtmədən əvvəl nəzarət →

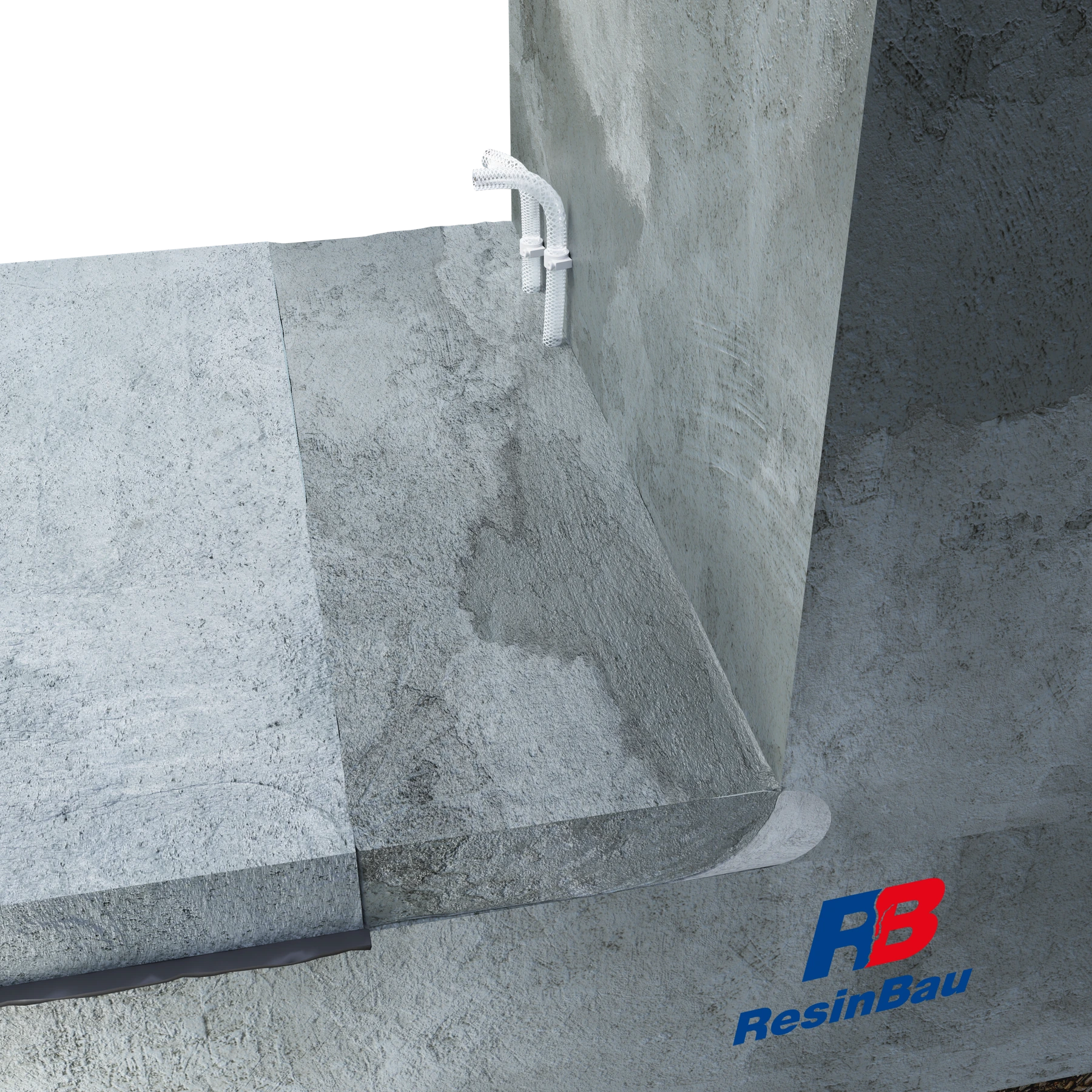

Bərpa olunmuş döşəmə şlanqı örtür, işarələnmiş giriş xətləri isə divar yanında əlçatan qalır.

05 · Hazırlanmış girişdən istifadə

Girişi saxlayın və istifadə materialını seçin

İlk inyeksiya ehtiyacında sistemi və hissəni müəyyən edin, icazə verilən materialı və vurulma üsulunu təsdiqləyin. Şlanqın doldurulması və inyeksiya materialının tikişə çıxması ayrı mərhələlərdir. Digər ucdakı material şlanqdan əlaqəni təsdiqləyir, lakin bütün birləşmənin sızdırmazlığını deyil.

ResinBau AcrylGel + Polymer və CrackFlex sistemə və tikiş şəraitinə uyğun seçilir. HydroGum və EasyInject də fərdi seçim və sınaqdan sonra nəzərdən keçirilə bilər: yayılmanı, suyun çatmasını və genişlənmənin məhdudlaşdırılmasını yoxlayın. İstifadədən sonra təkrar inyeksiya şlanqdan, materialdan və işin tamamlanmasından asılıdır; bu seçimlərin heç biri təkbaşına ona zəmanət vermir.

  • Şlanqın və seçilmiş materialın təlimatını yoxlayın.
  • İşə başlamazdan əvvəl düzgün yumanı hazırlayın.
İlk və təkrar inyeksiya →HydroGum →EasyInject →Təmizləmə kimyəvi tərkibdən asılıdır →

SİSTEMİN ROLU VƏ ELEMENTLƏRİ

Hazırlanmış
material vurulma yolu

İşçi şlanq növbəti betonlama mərhələsindən əvvəl tikişdə yerləşdirilir. Onun daxil edilməsi özlüyündə sızdırmazlığın icrası demək deyil — planlaşdırılmış zonada inyeksiyaya imkan verir.

İşçi şlanq materialı tikişdə yayır. Giriş xətləri onun uclarından əlçatan vurulma nöqtələrinə aparır. Nasos şlanqı cihazı belə nöqtə ilə birləşdirir. Bu elementlər fərqli funksiyalar daşıyır; uyğun birləşdiricilər və iş şərtləri tələb edir.

BETONLAMADAN ƏVVƏL

Hissələri yerləşdirin, bərkidin və işarələyin

Hər hissənin öz başlanğıcı və sonu var. Konstruksiya hazırlandıqdan sonra onların tapılması və birləşdirilməsi imkanını saxlayın.

Hörüklü hissə əsas səthə bərkidilib, giriş xətləri isə əlçatan uclara aparır. Birləşmələri konkret sistemə uyğun seçin. Miqyassız nümunəvi sxem.
  1. 01 / ƏSAS SƏTH

    Tikişi hazırlayın

    Boş parçaları və çirki çıxarın. Şlanqın hazırlanmış betona təmasını təmin edin.

  2. 02 / YERLƏŞDİRMƏ

    Yolu qoruyun

    Şlanqı bükülməsiz və əzilməsiz aparın. Bərkidicilər betonlama zamanı onun mövqeyini saxlamalıdır.

  3. 03 / BİRLƏŞMƏLƏR

    Hər iki ucu işarələyin

    Birləşdiriciləri xətlərin diametrlərinə uyğun seçin. Birləşmələri qoruyun və ucları konkret hissəyə aid edin.

  4. 04 / NƏZARƏT

    Örtməzdən əvvəl yoxlayın

    Bərkidiciləri və uclara girişi yoxlayın. Hissənin yolunu icra sənədlərində qeyd edin.

GÖSTƏRİLƏN HAMMPACK SİSTEMİ

Yerləşmə ölçüləri və hissələrin bölgüsü

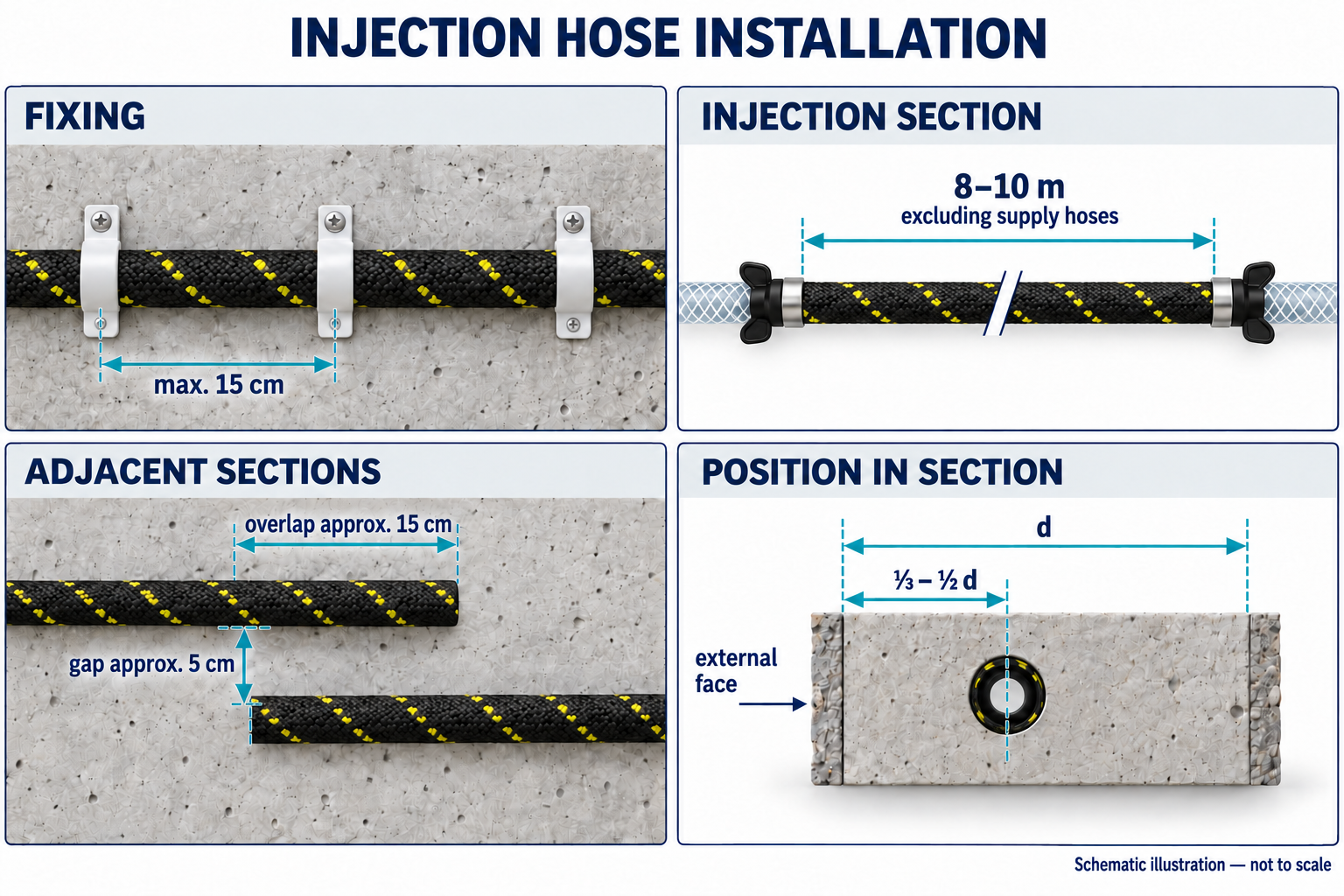

Çertyoj göstərilən HAMMPACK sistemi üçün qəbul edilmiş prinsipləri təqdim edir. Hissələrin və bərkidicilərin ölçülərini seçilmiş şlanq üçün yoxlayın; konstruksiyadakı mövqeyi sızdırmazlıq layihəsi ilə razılaşdırın.

Qiymətlər bütün inyeksiya şlanqlarına deyil, göstərilən sistemə aiddir. İşçi uzunluq giriş xətlərini əhatə etmir. Üst-üstə düşmə və hissələrarası ara ayrı ölçülərdir; element qalınlığının ⅓–½ mövqeyi layihə ilə razılaşdırılmalıdır. Miqyassız sxem.

GƏLƏCƏK ÜÇÜN GİRİŞ

İlk inyeksiya
və təkrar istifadə

İlk inyeksiya yalnız betonlamadan sonra, sızdırmazlıq ehtiyacı yarandıqda aparıla bilər. Şlanq onda materialın vurulması üçün əvvəlcədən hazırlanmış yol təmin edir.

İstifadədən sonra təkrar inyeksiya buna imkan verən sistem və material tələb edir. Əvvəlki işin tamamlanma üsulu və saxlanmış keçiricilik də əhəmiyyətlidir. Təkcə ucların əlçatanlığı təkrar inyeksiya imkanını təsdiqləmir.

MATERİAL SEÇİMİ

Sistemi nəzərə alın
və tikişdəki şəraiti

Şlanqı, hissəni və icazə verilən materialları müəyyən edin. Qatranı və nasosu təmirin məqsədinə, suyun mövcudluğuna, özlülüyə və materialın iş vaxtına uyğun seçin. Keçiriciliyi həmin sistem üçün nəzərdə tutulan üsulla yoxlayın.

Şlanqın doldurulması və inyeksiya materialının işçi tikişə vurulması ayrı mərhələlərdir. Digər ucdakı material hissədən keçidi təsdiqləyir, lakin tikişin tam sızdırmazlığını deyil. Qəbul olunan miqdara, təzyiqə və çıxışlara nəzarət edin. Yuma və bağlanmanı şlanqın və materialın tələblərinə uyğun aparın.

TEXNOLOGİYADAN SİSTEMƏ

Təlimat, cədvəl və tətbiq nümunəsi

HAMMPACK kalkulyatoru hissələri, üst-üstə düşmələrlə şlanqı, giriş xətlərini və quraşdırma elementlərini hesablayır. Rulonları və qalığı göstərir; qatran sərfini və ya quraşdırma tullantıları üçün ehtiyatı hesablamır.

AVADANLIQ HAQQINDA BİLİKYerləşdirmə təlimatı — HAMMPACK ↗

Hazırlıq, yerləşdirmə, birləşmələr və uclara giriş.

 SİSTEM KALKULYATORUSistemin uzunluğunu və elementlərini hesablayın — HAMMPACK ↗

Seçilmiş yol və eyni sistemlərin sayı üçün cədvəl.

 NÜMUNƏ TƏDQİQATI · PIOTR KOBUSKöhnə divar, yeni plitə →

Mümkün gələcək inyeksiyaya çıxış kimi tikiş təmirindən sonra yerləşdirilmiş şlanqlar.

Materialı tikişə və şlanq sisteminə uyğun seçin

Birləşmənin kəsiyini, şlanq modelini və sızdırmazlığın işləməli olduğu şəraiti hazırlayın.
