BİLGİ · İNŞAAT DERZLERİNİN SIZDIRMAZLIĞI

Enjeksiyon hortumları.
Birleşime erişim.

Hortum yapıda kalır; erişilebilir uçlar hazırlanmış bölüme daha sonra malzeme beslemeyi sağlar. Yerleşimi, bağlantıları ve erişimi betonlamadan önce planlayın.

Bölümlere ayırmaErişilebilir uçlarMalzeme seçimiGüzergâh ve seçenekler

UYGULAMA YÖNTEMİNİ İZLEYİN

Hortumlar: yeni birleşim ve onarım sonrası yeniden yapım

İlk pano yeni inşaat derzi hazırlığını gösterir. Sonraki panolar mevcut duvarı ve yeniden yapılan döşemeyi ele alır. Boyuna ve çift düzen seçeneklerdir; kontrol, erişim ve sonraki enjeksiyon olanağı seçilen sistem için planlanmalıdır.

Yeni inşaat derzi seçeneği. Hortum, sabitlemeler ve erişilebilir besleme hatları sonraki betonlamadan önce hazırlanır.

01 · Yeni inşaat derzi

Yeni birleşim: gelecekteki besleme yolunu hazırlayın

Enjeksiyon hortumu malzemeyi birleşim boyunca iletir. Besleme hatları uçlarını erişilebilir besleme noktalarına bağlar; ayrı pompa hortumu takımı bağlamaya yarar. Bu üç eleman farklı işlevler görür.

Alt yüzeyi hazırlayın, hortumu kıvırmadan yerleştirin ve sistem talimatına göre sabitleyin. Bölümün iki ucunu işaretleyin; kapatmadan önce güzergâhını kaydedin. Hortumun betona gömülmesi gelecekteki enjeksiyona erişim oluşturur; henüz sızdırmazlık uygulaması değildir.

  • Teması, sabitlemeleri ve bağlantıları kontrol edin.
  • Betonlamadan sonra iki uca erişimi koruyun.
Montaj ve bölümlere ayırma →Gösterilen sistemin ölçüleri →

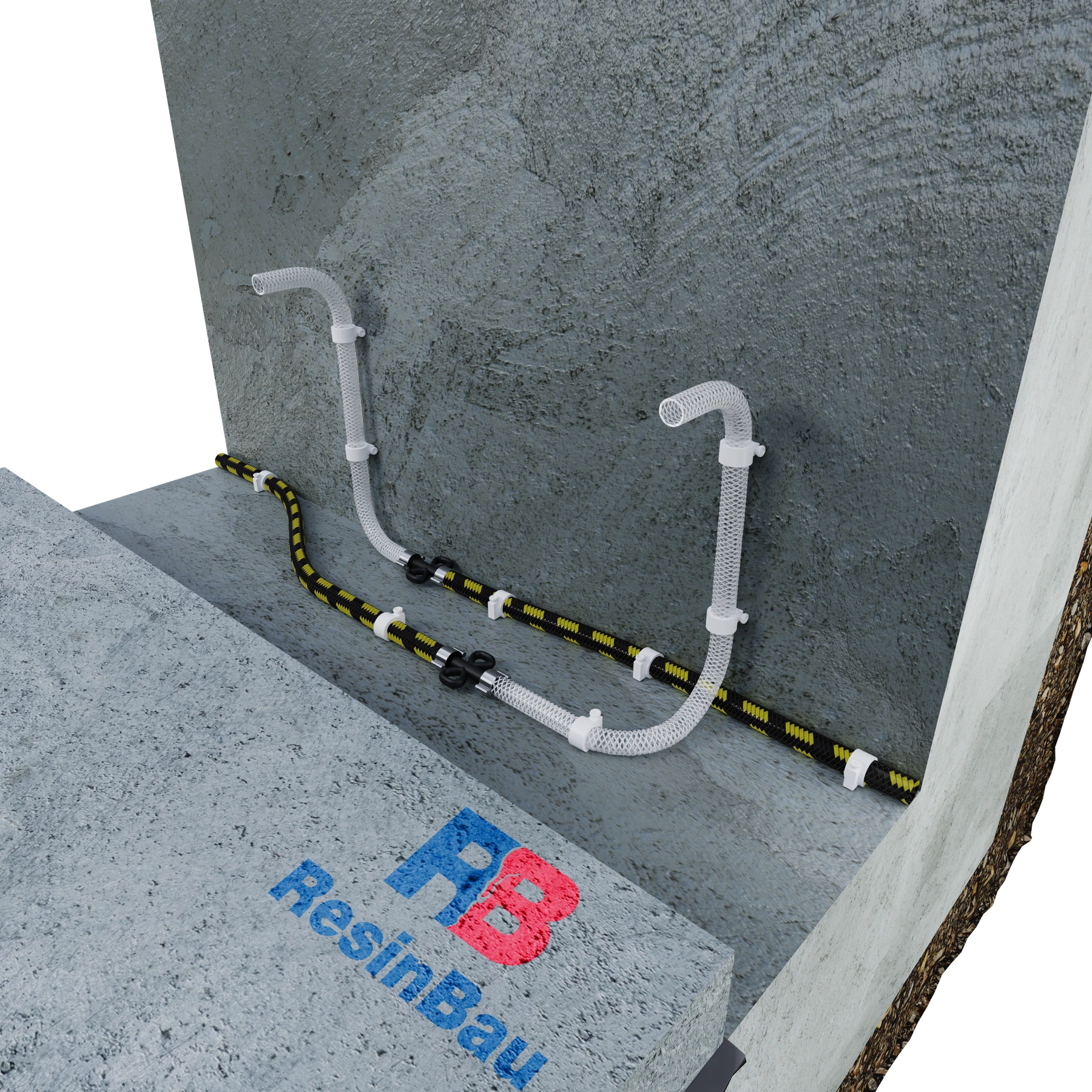

Mevcut duvar boyunca açık döşeme şeridine yerleştirilen hortum; besleme hatları yukarı çıkarılmıştır.

02 · Mevcut birleşimin yeniden yapımı

A yeniden yapımı: açık birleşim boyunca düzen

Bu çizim mevcut birleşimin onarımını ve yeniden yapımını ele alır. Oyma sonrası duvar yanında şerit açığa çıkarılmış ve döşeme yeniden yapılmadan önce hazırlanmıştır. Bu sahne yeni duvarın ilk betonlaması olarak sunulmamalıdır.

Boyuna düzen onarılan alanda planlanmış besleme yolu sağlar. Bölüm uzunluğunu ve güzergâhı belirli hortuma, geometriye ve yeniden yapım yöntemine uyarlayın. Hortum onarım planını tamamlar; sızıntı incelemesinin yerini almaz.

  • Önce mevcut birleşimi hazırlayıp değerlendirin.
  • Enjeksiyon bölümünü besleme hatlarından ayırın.
Birleşimin açığa çıkarılması ve onarımı →

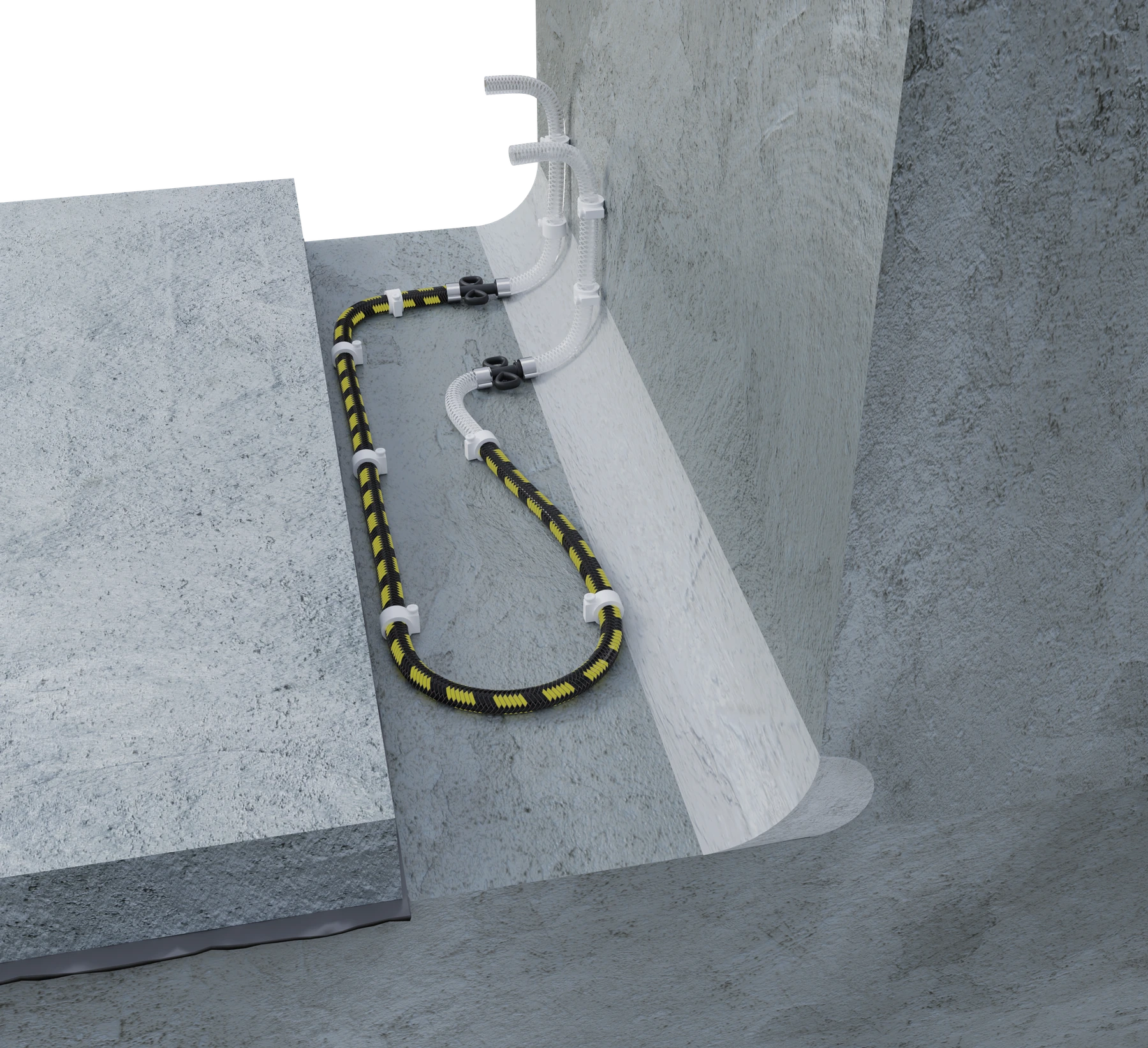

Mevcut duvar yanındaki açık şeritte, iki erişilebilir besleme hatlı alternatif hortum düzeni.

03 · Mevcut birleşimin yeniden yapımı

B yeniden yapımı: çift düzen

“Çapraz” olarak adlandırılan çift düzen hazırlanmış alanda hortum yönlendirmenin alternatifidir. Boyuna düzenden sonraki zorunlu aşama değildir.

Seçilen sistem için bu yerleşimin yapılabilirliğini kontrol edin: bükülme yarıçapları, temas, sabitlemeler, enjeksiyon bölümünün sürekliliği ve bölüm uçlarının işaretlenmesi. Çizim evrensel uzunluğu, aralıkları veya reçine tüketimini belirlemez.

  • Yön değişiminde hortumu ezmeyin.
  • Güzergâhı planlanan sızdırmazlık bölgesine göre seçin.
Yerleştirme ilkeleri ve ölçüler →
Birleşim onarımından sonra hazırlanmış şeritte, yeniden yapılan döşemeyle henüz kapatılmamış hortum.

04 · Mevcut birleşimin yeniden yapımı

Döşemeyi yeniden yapmadan önce yerleşimi kontrol edin

Kapatmadan önce güzergâhı, sabitlemeyi ve bağlantıları kontrol edin. Besleme hatlarını hasardan ve kirlenmeden koruyun; uçlarını belirli bölüme atayın. Çizim mevcut duvarı ve yeniden yapılan döşeme şeridini gösterir.

Onarılan birleşimin durumunu ve sistem yerleşimini kaydedin. Betonlamadan sonra bu belgeler olmadan bölümleri ayırmak ve hat güzergâhını yeniden belirlemek güçtür.

  • Kapatmadan önce tamamlanan onarımın sızdırmazlığını değerlendirin.
  • Her bölümün iki ucunun konumunu kaydedin.
Kapatma öncesi kontrol →
Yeniden yapılan döşeme hortumu örter; işaretlenmiş besleme hatları duvar yanında erişilebilir kalır.

05 · Hazırlanan erişimin kullanımı

Erişimi koruyun ve kullanılacak malzemeyi seçin

İlk enjeksiyon gereksiniminde sistemi ve bölümü tanımlayın, izin verilen malzemeyi ve besleme yöntemini doğrulayın. Hortumun dolması ve malzemenin birleşime çıkması ayrı aşamalardır. Diğer uçtaki malzeme hortumdan bağlantıyı doğrular; tüm birleşimin sızdırmazlığını doğrulamaz.

ResinBau AcrylGel + Polymer ve CrackFlex sisteme ve birleşim koşullarına göre seçilir. HydroGum ve EasyInject de özel seçim ve denemeden sonra değerlendirilebilir: dağılımı, suya erişimi ve genleşme sınırlandırmasını kontrol edin. Kullanım sonrası tekrar enjeksiyon hortuma, malzemeye ve işin bitirilmesine bağlıdır; bu seçimlerin hiçbiri bunu tek başına garanti etmez.

  • Hortumun ve seçilen malzemenin talimatını kontrol edin.
  • Çalışmaya başlamadan önce doğru yıkamayı hazırlayın.
İlk ve tekrar enjeksiyon →HydroGum →EasyInject →Temizlik kimyaya bağlıdır →

SİSTEMİN ROLÜ VE ELEMANLARI

Malzeme beslemek için
hazırlanmış yol

Enjeksiyon hortumu sonraki betonlama aşamasından önce derze yerleştirilir. Yalnızca yerleştirilmesi sızdırmazlık uygulandığı anlamına gelmez; planlanan bölgede enjeksiyon yapmayı sağlar.

Enjeksiyon hortumu malzemeyi birleşimde dağıtır. Besleme hatları uçlarından erişilebilir besleme noktalarına uzanır. Pompa hortumu cihazı böyle bir noktaya bağlar. Bu elemanların işlevleri farklıdır; uyumlu bağlantılar ve çalışma koşulları gerektirirler.

BETONLAMADAN ÖNCE

Bölümleri yerleştirin, sabitleyin ve işaretleyin

Her bölümün kendi başlangıcı ve sonu vardır. Yapı tamamlandıktan sonra bulunabilir ve bağlanabilir olmalarını sağlayın.

Örgülü bölüm alt yüzeye sabitlenmiştir; besleme hatları erişilebilir uçlara uzanır. Bağlantıları belirli sisteme göre seçin. Temsilî, ölçeksiz şema.
  1. 01 / ALT YÜZEY

    Birleşimi hazırlayın

    Gevşek parçaları ve kirleri giderin. Hortumun hazırlanmış betona temasını sağlayın.

  2. 02 / YERLEŞTİRME

    Güzergâhı koruyun

    Hortumu kıvrılmadan ve ezilmeden yönlendirin. Sabitlemeler betonlama sırasında konumunu korumalıdır.

  3. 03 / BAĞLANTILAR

    İki ucu işaretleyin

    Bağlantıları hat çaplarına göre seçin. Bağlantıları koruyun ve uçları belirli bölüme atayın.

  4. 04 / KONTROL

    Kapatmadan önce kontrol edin

    Sabitlemeleri ve uçlara erişimi kontrol edin. Bölüm güzergâhını uygulama sonrası belgelerine kaydedin.

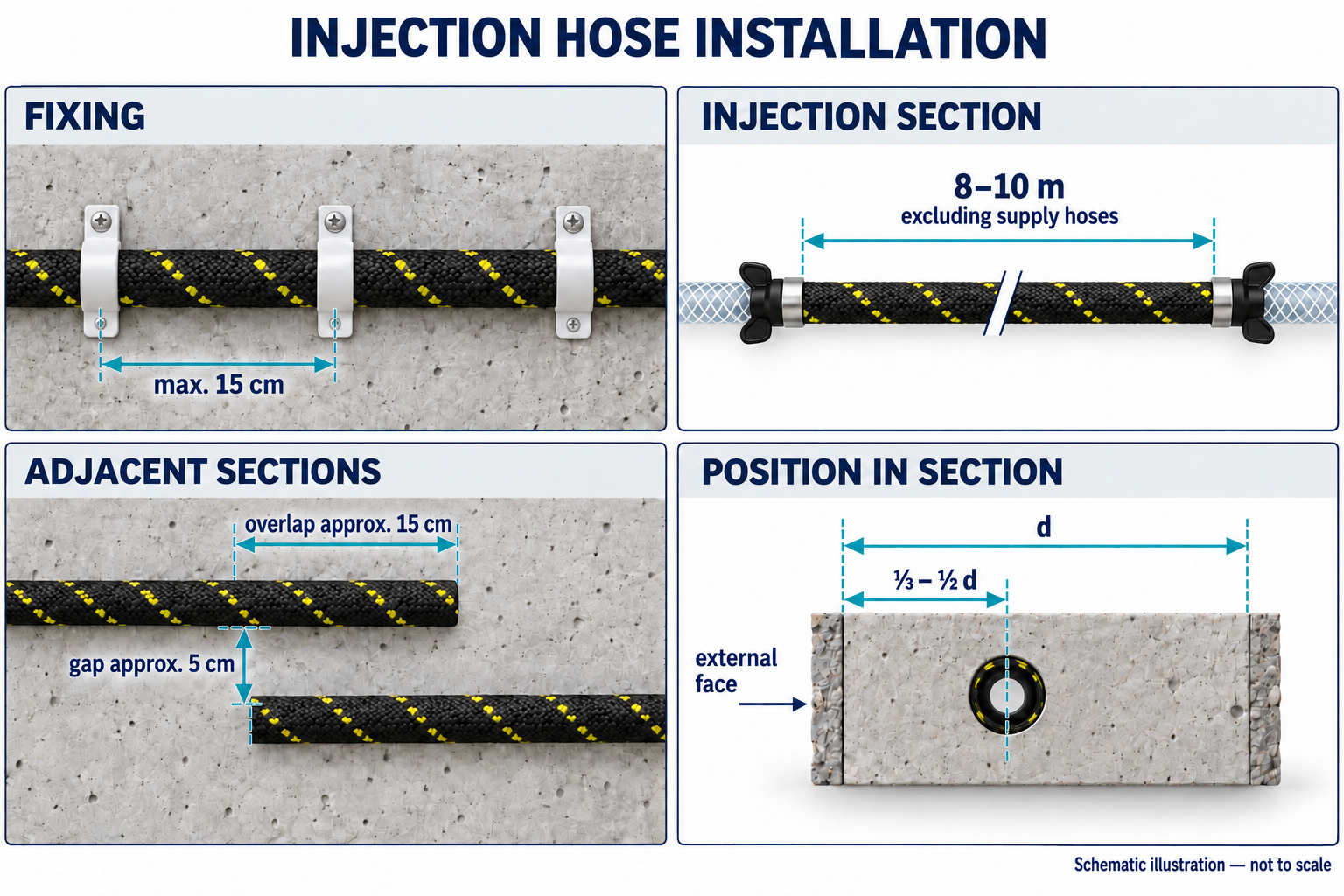

GÖSTERİLEN HAMMPACK SİSTEMİ

Yerleşim ölçüleri ve bölümleme

Çizim gösterilen HAMMPACK düzeni için kabul edilen ilkeleri sunar. Bölüm ve sabitleme ölçülerini seçilen hortum için kontrol edin; yapıdaki konumu sızdırmazlık projesiyle uyumlu belirleyin.

Değerler tüm enjeksiyon hortumları için değil, gösterilen sistem içindir. Çalışma uzunluğu besleme hatlarını içermez. Bölümler arası bindirme ve mesafe ayrı ölçülerdir; eleman kalınlığının ⅓–½ konumu projeyle uyumlu belirlenmelidir. Ölçeksiz şema.

GELECEKTE ERİŞİM

İlk enjeksiyon
ve tekrar kullanım

İlk enjeksiyon ancak betonlamadan sonra sızdırmazlık gereksinimi doğduğunda yapılabilir. Hortum bu durumda önceden hazırlanmış malzeme besleme yolu sağlar.

Kullanımdan sonra tekrar enjeksiyon buna izin veren sistem ve malzeme gerektirir. Önceki işin bitirilme yöntemi ve korunan açıklık da önemlidir. Uçların erişilebilirliği tek başına tekrar enjeksiyon olanağını doğrulamaz.

MALZEME SEÇİMİ

Sistemi
ve birleşim koşullarını dikkate alın

Hortumu, bölümü ve izin verilen malzemeleri tanımlayın. Reçineyi ve pompayı onarım amacına, suyun varlığına, viskoziteye ve malzemenin çalışma süresine göre seçin. Açıklığı ilgili sistem için öngörülen yöntemle kontrol edin.

Hortum dolumu ve malzemenin inşaat derzine beslenmesi ayrı aşamalardır. Diğer uçtaki malzeme bölümden geçişi doğrular; tam birleşim sızdırmazlığını doğrulamaz. Tüketimi, basıncı ve çıkışları kontrol edin. Yıkamayı ve kapatmayı hortum ve malzeme gerekliliklerine göre yapın.

YÖNTEMDEN SİSTEME

Talimat, liste ve uygulama örneği

HAMMPACK hesaplayıcısı bölümleri, bindirmeli hortumu, besleme hatlarını ve montaj elemanlarını hesaplar. Ruloları ve kalanı gösterir; reçine tüketimini veya montaj atığı payını hesaplamaz.

EKİPMAN BİLGİSİYerleştirme talimatı — HAMMPACK ↗

Hazırlık, yerleştirme, bağlantılar ve uçlara erişim.

 SİSTEM HESAPLAYICISIUzunluğu ve sistem elemanlarını hesaplayın — HAMMPACK ↗

Seçilen güzergâh ve aynı düzenlerin sayısı için liste.

 ÖRNEK UYGULAMA · PIOTR KOBUSEski duvar, yeni döşeme →

Birleşim onarımından sonra olası gelecekteki enjeksiyona erişim için yerleştirilen hortumlar.

Malzemeyi birleşime ve hortum sistemine göre seçin

Birleşim kesitini, hortum modelini ve sızdırmazlığın çalışacağı koşulları hazırlayın.

Projeyi / teknik seçimi görüşün ↗
