TEADMISED · TÖÖVUUKIDE TIHENDAMINE

Injekteerimisvoolikud.
Juurdepääs liitekohale.

Voolik jääb konstruktsiooni ning ligipääsetavad otsad võimaldavad hiljem materjali ettevalmistatud lõiku anda. Kavandage paigutus, ühendused ja juurdepääs enne betoneerimist.

Lõikudeks jagamineLigipääsetavad otsadMaterjalivalikTeostus ja variandid

JÄLGI TEHNOLOOGIAT

Voolikud: uus liitekoht ja remondijärgne taastamine

Esimene joonis näitab uue töövuugi ettevalmistust. Järgmised puudutavad olemasolevat seina ja taastatavat põrandakihti. Piki- ja kahekordne paigutus on variandid; kontroll, juurdepääs ning hilisema injekteerimise võimalus tuleb kavandada valitud süsteemi jaoks.

Uue töövuugi variant. Voolik, kinnitused ja ligipääsetavad ühendusvoolikud valmistatakse ette enne järgmist betoneerimist.

01 · Uus töövuuk

Uus liitekoht: valmista tulevane etteandetee ette

Töövoolik juhib materjali piki liitekohta. Ühendusvoolikud ühendavad selle otsad ligipääsetavate etteandmispunktidega ning eraldi pumbavoolik ühendab seadmekomplekti. Neil kolmel elemendil on erinevad ülesanded.

Valmistage aluspind ette, paigutage voolik murdekohtadeta ja kinnitage süsteemi juhendi järgi. Märgistage lõigu mõlemad otsad ja salvestage selle kulg enne katmist. Vooliku betooni valamine loob juurdepääsu tulevaseks injekteerimiseks; see ei ole veel tihenduse teostamine.

  • Kontrollige kontakti aluspinnaga, kinnitusi ja ühendusi.
  • Säilitage juurdepääs mõlemale otsale pärast betoneerimist.
Paigaldamine ja lõikudeks jagamine →Näidatud süsteemi mõõtmed →

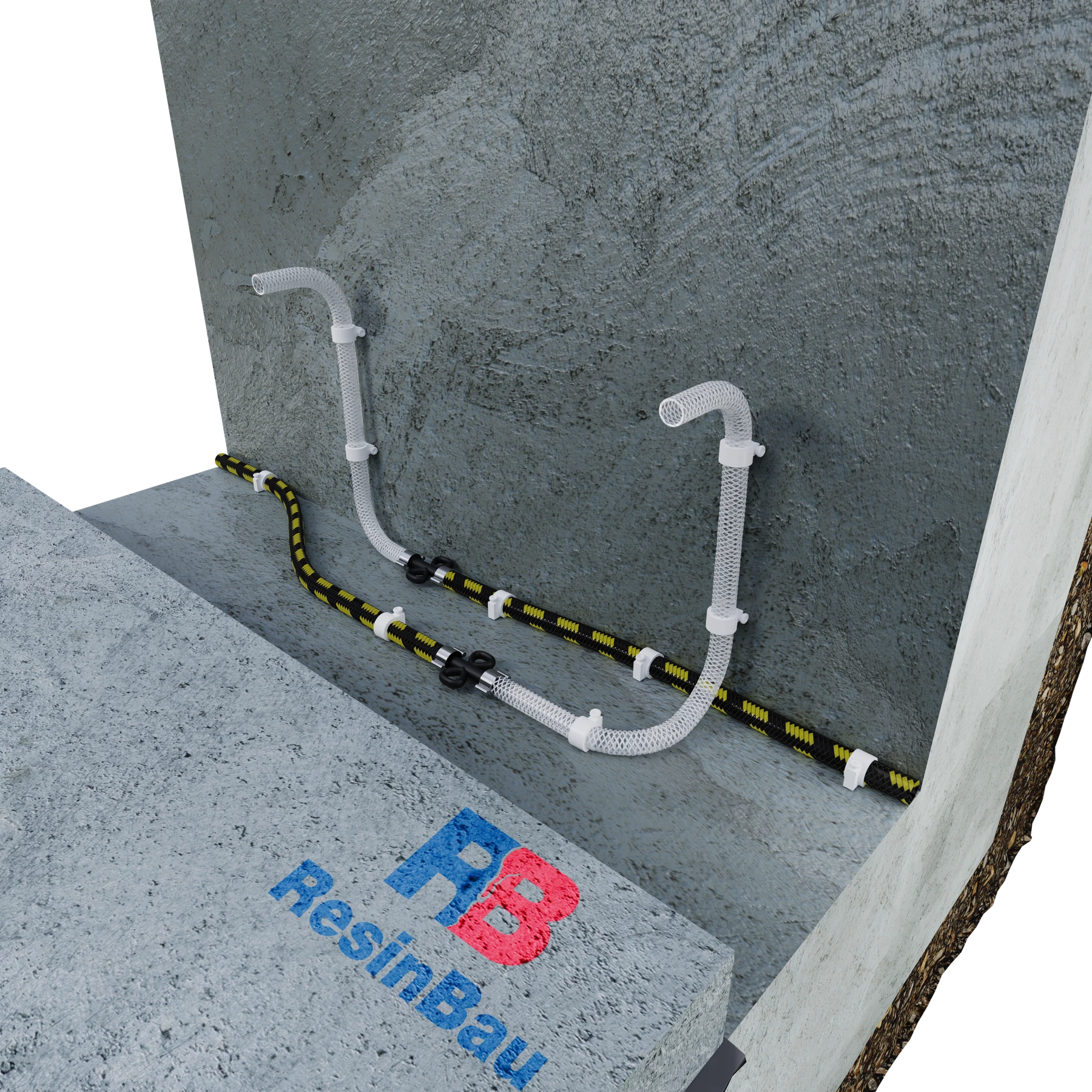

Voolik paigaldatud piki olemasolevat seina avatud põrandakihiribasse; ühendusvoolikud on toodud üles.

02 · Olemasoleva liitekoha taastamine

Taastamine A: paigutus piki avatud liitekohta

See joonis puudutab olemasoleva liitekoha remonti ja taastamist. Pärast meiseldamist avati seina kõrval riba ning valmistati see enne põrandakihi taastamist ette. Seda olukorda ei tohi esitada uue seina esimese betoneerimisena.

Pikipaigutus tagab kavandatud etteandetee remonditaval alal. Kohandage lõigu pikkus ja kulg konkreetse vooliku, geomeetria ning taastamisviisiga. Voolik täiendab remondiplaani ega asenda lekke uurimist.

  • Kõigepealt valmistage olemasolev liitekoht ette ja hinnake seda.
  • Eristage töölõiku ühendusvoolikutest.
Liitekoha avamine ja remont →

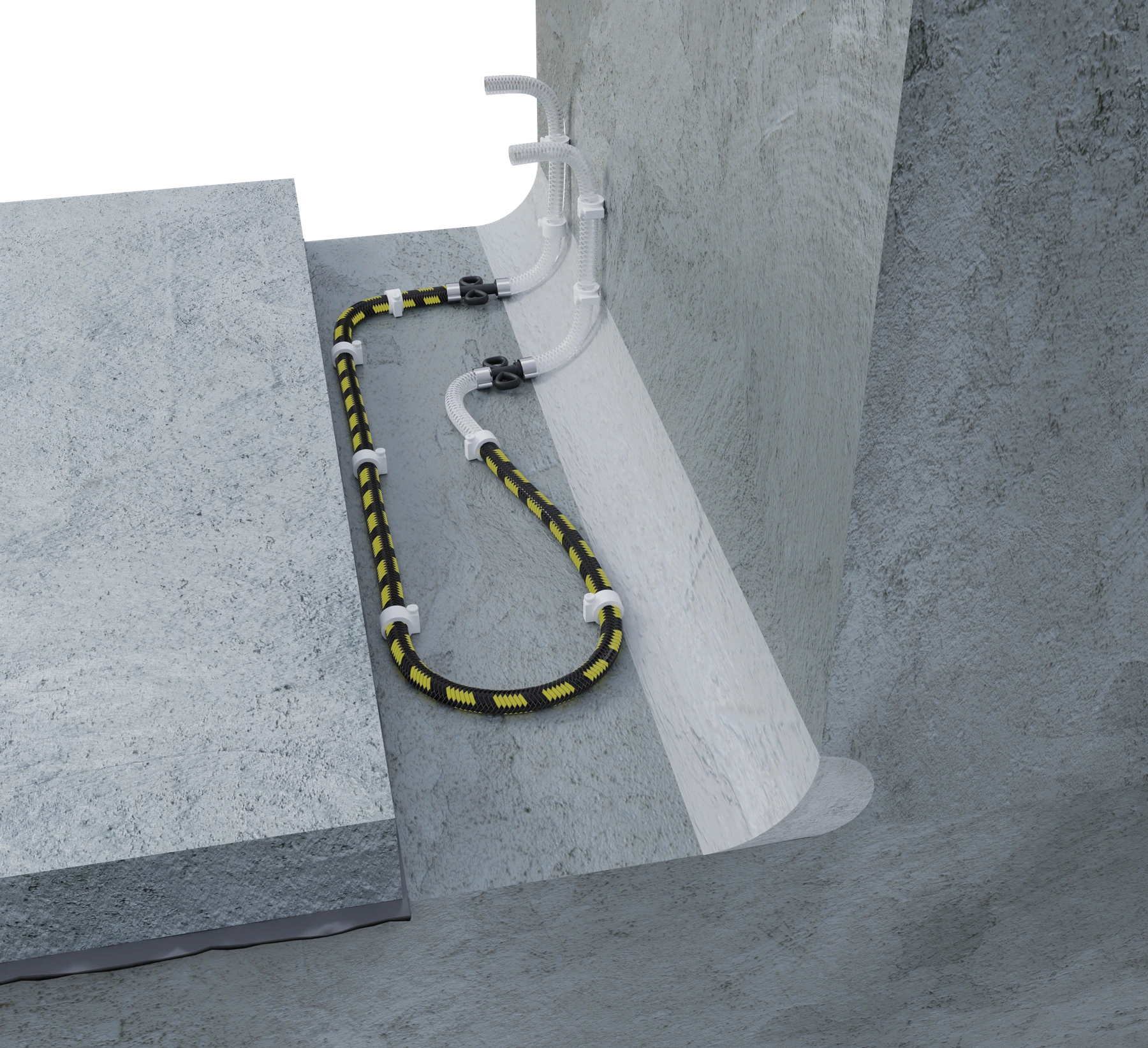

Alternatiivne voolikupaigutus olemasoleva seina kõrval avatud ribas kahe ligipääsetava ühendusvoolikuga.

03 · Olemasoleva liitekoha taastamine

Taastamine B: kahekordne paigutus

Kahekordne ehk „ristpaigutus“ on vooliku juhtimise alternatiiv ettevalmistatud alal. See ei ole kohustuslik järgmine etapp pärast pikipaigutust.

Kontrollige sellise paigutuse võimalust valitud süsteemi jaoks: painderaadiused, kontakt aluspinnaga, kinnitused, töölõigu pidevus ja lõigu otste tähistus. Joonis ei määra universaalset pikkust, vahesid ega vaigukulu.

  • Ärge muljuge voolikut suunamuutuse juures.
  • Valige kulg kavandatud tihendustsooni järgi.
Paigutuspõhimõtted ja mõõtmed →
Voolik ettevalmistatud ribas pärast liitekoha remonti, enne taastatava põrandakihiga katmist.

04 · Olemasoleva liitekoha taastamine

Kontrolli paigutust enne põrandakihi taastamist

Enne katmist kontrollige kulgu, kinnitusi ja ühendusi. Kaitske ühendusvoolikuid kahjustuste ning mustuse eest ja siduge nende otsad konkreetse lõiguga. Joonis näitab olemasolevat seina ning taastatava põrandakihi riba.

Salvestage remonditud liitekoha seisund ja süsteemi paigutus. Pärast betoneerimist on selliste dokumentideta raske lõike eristada ning voolikute kulgu taastada.

  • Hinnake tehtud remondi tihedust enne katmist.
  • Salvestage iga lõigu mõlema otsa asukoht.
Kontroll enne katmist →
Taastatud põrandakiht katab vooliku ning märgistatud ühendusvoolikud jäävad seina juures ligipääsetavaks.

05 · Ettevalmistatud juurdepääsu kasutamine

Säilita juurdepääs ja vali kasutatav materjal

Esimese injekteerimisvajaduse korral tuvastage süsteem ja lõik ning kinnitage lubatud materjal ja etteandmisviis. Vooliku täitmine ning materjali väljumine liitekohta on eraldi etapid. Materjal teises otsas kinnitab ühendust läbi vooliku, kuid mitte kogu ühenduse tihedust.

ResinBau AcrylGel + Polymer ja CrackFlex valitakse süsteemi ning liitekoha tingimuste järgi. Ka HydroGum ja EasyInject võib kaaluda pärast individuaalset valikut ja katset: kontrollige levimist, vee ligipääsu ning paisumise piiramist. Kordusinjekteerimine pärast kasutamist sõltub voolikust, materjalist ja töö lõpetamisest; ükski neist valikutest üksi seda ei taga.

  • Kontrollige vooliku ja valitud materjali juhendit.
  • Valmistage õige loputamine enne töö algust ette.
Esimene ja kordusinjekteerimine →HydroGum →EasyInject →Puhastamine sõltub keemiast →

SÜSTEEMI ROLL JA ELEMENDID

Ettevalmistatud tee
materjali etteandmiseks

Töövoolik paigutatakse töövuuki enne järgmist betoneerimisetappi. Selle paigaldamine üksi ei tähenda tihenduse teostamist — see võimaldab injekteerida kavandatud tsooni.

Töövoolik jaotab materjali liitekohas. Ühendusvoolikud viivad selle otstest ligipääsetavate etteandmispunktideni. Pumbavoolik ühendab seadme sellise punktiga. Neil elementidel on erinevad ülesanded; need vajavad sobivaid ühendusi ja töötingimusi.

ENNE BETONEERIMIST

Paigalda, kinnita ja märgista lõigud

Igal lõigul on oma algus ja lõpp. Säilitage nende leidmise ning ühendamise võimalus pärast konstruktsiooni valmimist.

Punutisega lõik on kinnitatud aluspinnale ja ühendusvoolikud viivad ligipääsetavate otsteni. Valige ühendused konkreetse süsteemi järgi. Näitlik skeem ilma mõõtkavata.
  1. 01 / ALUSPIND

    Valmista liitekoht ette

    Eemaldage lahtised osad ja mustus. Tagage vooliku kontakt ettevalmistatud betooniga.

  2. 02 / PAIGUTUS

    Kindlusta kulg

    Paigutage voolik murdekohtade ja muljumiseta. Kinnitused peavad hoidma selle asukohta betoneerimise ajal.

  3. 03 / ÜHENDUSED

    Märgista mõlemad otsad

    Valige ühendused voolikute läbimõõtude järgi. Kaitske ühendusi ja siduge otsad konkreetse lõiguga.

  4. 04 / KONTROLL

    Kontrolli enne katmist

    Kontrollige kinnitusi ja juurdepääsu otstele. Salvestage lõigu kulg teostusdokumentides.

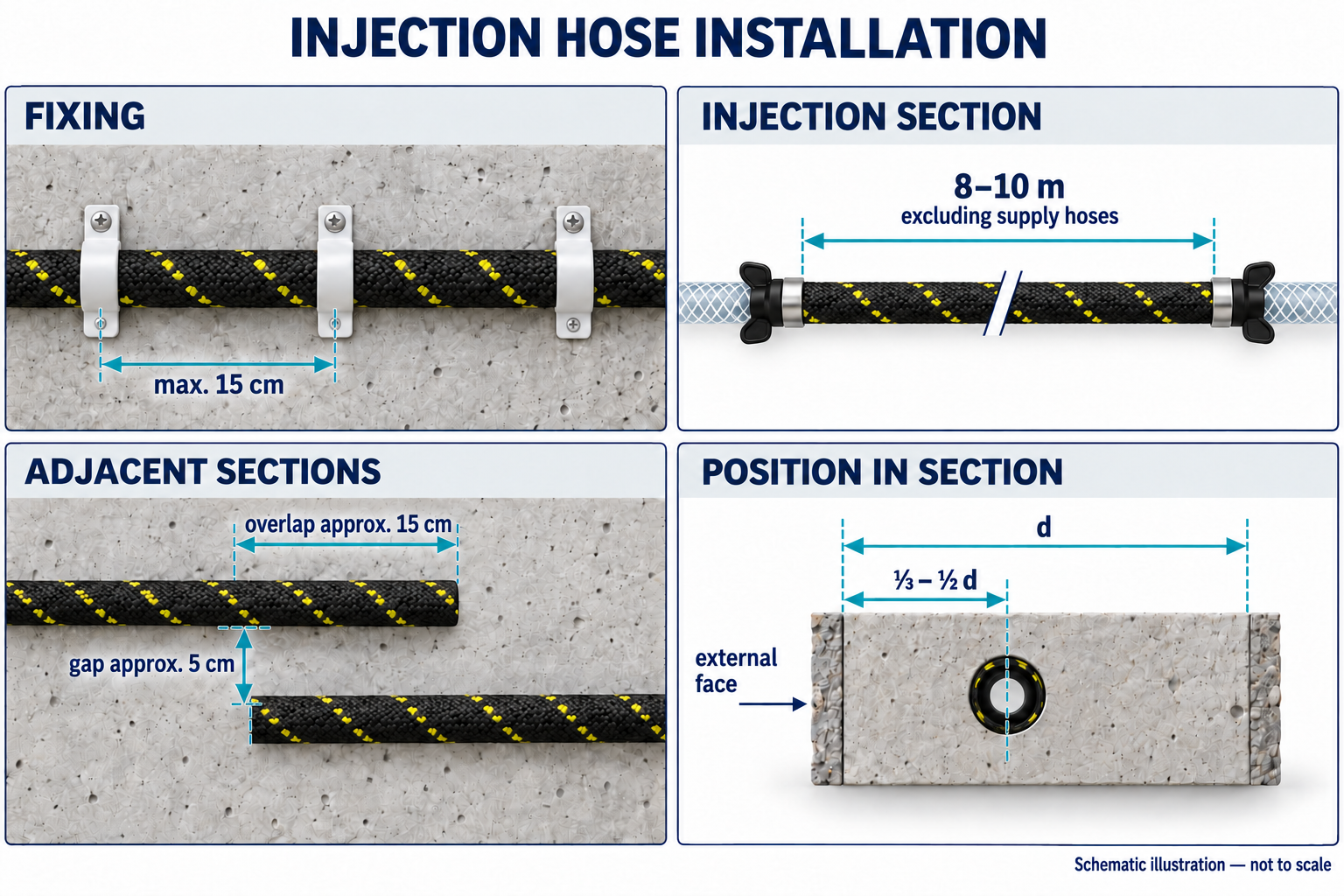

NÄIDATUD HAMMPACK SÜSTEEM

Paigutusmõõtmed ja lõikudeks jagamine

Joonis kujutab näidatud HAMMPACK paigutuse põhimõtteid. Kontrollige lõikude ja kinnituste mõõtmeid valitud vooliku jaoks; kooskõlastage asukoht konstruktsioonis tihendusprojektiga.

Väärtused kehtivad näidatud süsteemi, mitte kõigi injekteerimisvoolikute kohta. Tööpikkus ei hõlma ühendusvoolikuid. Ülekate ja lõikude vahe on eraldi mõõtmed; asukoht ⅓–½ elemendi paksusest vajab projektiga kooskõlastamist. Mõõtkavata skeem.

JUURDEPÄÄS TULEVIKUKS

Esimene injekteerimine
ja korduskasutamine

Esimene injekteerimine saab toimuda alles pärast betoneerimist, kui tekib tihendamisvajadus. Voolik tagab siis varem ettevalmistatud materjali etteandetee.

Kordusinjekteerimine pärast kasutamist nõuab seda võimaldavat süsteemi ja materjali. Olulised on ka eelmise töö lõpetamise viis ning säilinud läbitavus. Otste ligipääsetavus üksi ei kinnita kordusinjekteerimise võimalust.

MATERJALIVALIK

Arvesta süsteemi
ja liitekoha tingimusi

Tuvastage voolik, lõik ja lubatud materjalid. Valige vaik ning pump remondi eesmärgi, vee olemasolu, viskoossuse ja materjali tööaja järgi. Kontrollige läbitavust konkreetse süsteemi jaoks ette nähtud meetodil.

Vooliku täitmine ja materjali etteandmine töövuuki on eraldi etapid. Materjal teises otsas kinnitab läbivoolu lõigust, kuid mitte liitekoha täielikku tihendamist. Kontrollige kulu, rõhku ja väljavoolu. Tehke loputamine ning sulgemine vooliku ja materjali nõuete järgi.

TEHNOLOOGIAST SÜSTEEMINI

Juhend, loend ja kasutusnäide

HAMMPACK kalkulaator arvutab lõigud, ülekatetega vooliku, ühendusvoolikud ja paigalduselemendid. See näitab rulle ning jääki; see ei arvuta vaigukulu ega paigaldusjäätmete varu.

TEADMISED SEADMETESTPaigaldusjuhend — HAMMPACK ↗

Ettevalmistus, paigutus, ühendused ja juurdepääs otstele.

 SÜSTEEMI KALKULAATORArvuta süsteemi pikkus ja elemendid — HAMMPACK ↗

Loend valitud kulgemise ja ühesuguste paigutuste arvu jaoks.

 JUHTUMIUURING · PIOTR KOBUSVana müür, uus plaat →

Voolikud paigaldatud pärast liitekoha remonti juurdepääsuks võimalikule tulevasele injekteerimisele.

Vali materjal liitekoha ja voolikusüsteemi järgi

Valmistage ette ühenduse ristlõige, voolikumudel ja tihenduse tulevased töötingimused.
