Tuyaux d'injection.
Accès au joint.

Le tuyau reste dans la structure et ses extrémités accessibles permettent d'injecter ultérieurement dans le segment préparé. Planifiez la pose, les raccords et l'accès avant bétonnage.

Découpage en sectionsExtrémités accessiblesChoix du matériauDéroulement et variantes

SUIVEZ LE PROCÉDÉ

Tuyaux : joint neuf et reconstruction après réparation

La première planche montre la préparation d'un nouveau joint de reprise. Les suivantes concernent un mur existant et un sol refait. Les dispositions longitudinale et double sont des variantes ; le contrôle, l'accès et l'injection ultérieure doivent être planifiés pour le système choisi.

Variante de nouveau joint de reprise. Le tuyau, les fixations et conduites accessibles sont préparés avant le bétonnage suivant.

01 · Nouveau joint de reprise

Joint neuf : préparez le trajet d'une injection future

Le tuyau de travail distribue le matériau le long du joint. Les conduites d'accès relient ses extrémités aux points d'injection accessibles ; un flexible de pompe distinct raccorde le matériel. Ces trois éléments ont des fonctions différentes.

Préparez le support, posez le tuyau sans pliure et fixez-le selon les instructions du système. Repérez les deux extrémités de la section et consignez son tracé avant recouvrement. Le seul enrobage du tuyau dans le béton crée un accès futur ; il ne réalise pas encore l'étanchéité.

  • Vérifiez le contact, les fixations et les raccords.
  • Conservez l'accès aux deux extrémités après bétonnage.
Pose et découpage en sections →Dimensions du système représenté →

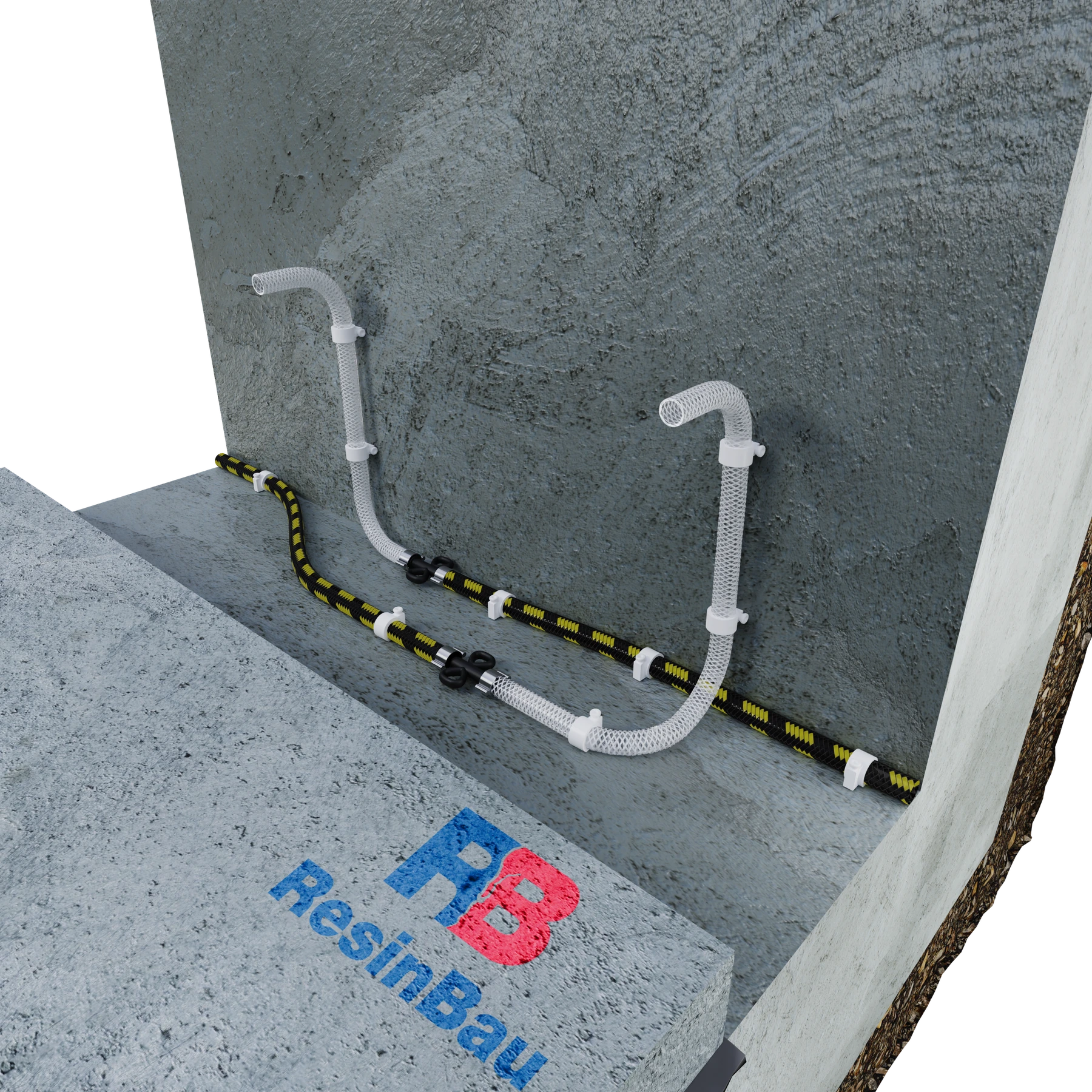

Tuyau posé le long d'un mur existant dans la bande de sol dégagée ; conduites d'accès dirigées vers le haut.

02 · Reconstruction d'un joint existant

Reconstruction A : disposition le long du joint dégagé

Ce dessin concerne la réparation et la reconstruction d'un joint existant. Après piquage, une bande contre le mur a été dégagée et préparée avant réfection du sol. Cette scène ne doit pas être présentée comme le premier bétonnage d'un mur neuf.

La disposition longitudinale fournit un trajet d'injection prévu dans la zone réparée. Adaptez la longueur et le tracé des sections au tuyau précis, à la géométrie et à la réfection. Le tuyau complète le plan de réparation sans remplacer l'identification de la fuite.

  • Préparez et évaluez d'abord le joint existant.
  • Distinguez la partie de travail des conduites d'accès.
Dégagement et réparation du joint →

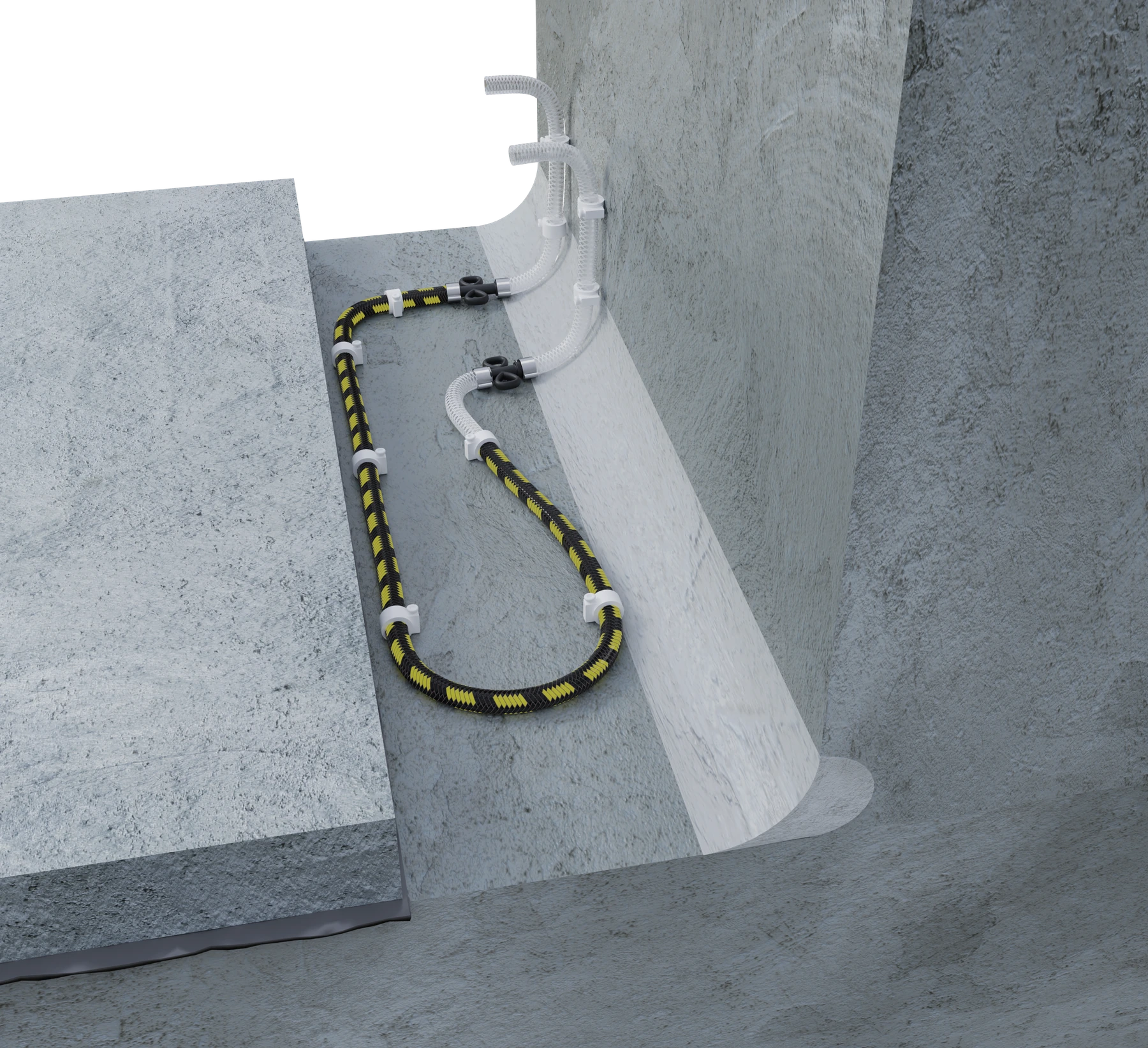

Disposition alternative du tuyau dans la bande dégagée contre le mur existant, avec deux conduites d'accès disponibles.

03 · Reconstruction d'un joint existant

Reconstruction B : disposition double

La disposition double, dite « croisée », est une alternative de pose dans la zone préparée. Ce n'est pas une étape obligatoire après la disposition longitudinale.

Vérifiez sa possibilité pour le système choisi : rayons de courbure, contact, fixations, continuité de la partie de travail et repérage des extrémités. L'illustration ne définit ni longueur, ni espacement, ni consommation universels.

  • N'écrasez pas le tuyau aux changements de direction.
  • Adaptez le tracé à la zone d'étanchéité prévue.
Principes de pose et dimensions →
Tuyau dans la bande préparée après réparation du joint, avant recouvrement par le sol refait.

04 · Reconstruction d'un joint existant

Vérifiez la pose avant réfection du sol

Avant recouvrement, contrôlez le tracé, les fixations et les raccords. Protégez les conduites d'accès contre les dommages et salissures et attribuez leurs extrémités à chaque section. Le dessin montre un mur existant et la bande de sol à refaire.

Consignez l'état du joint réparé et la pose du système. Sans documentation, il est difficile de distinguer les sections et de retrouver le tracé des conduites après bétonnage.

  • Évaluez l'étanchéité de la réparation avant recouvrement.
  • Consignez la position des deux extrémités de chaque section.
Contrôle avant recouvrement →
Le sol refait recouvre le tuyau et les conduites repérées restent accessibles près du mur.

05 · Utilisation de l'accès préparé

Conservez l'accès et choisissez le matériau à utiliser

Au premier besoin d'injection, identifiez le système et la section et confirmez le matériau et le mode d'injection autorisés. Remplir le tuyau et faire sortir le matériau dans le joint sont deux étapes distinctes. Le matériau à l'autre extrémité confirme la communication dans le tuyau, mais non l'étanchéité de toute la liaison.

ResinBau AcrylGel + Polymer et CrackFlex sont choisis selon le système et les conditions du joint. HydroGum et EasyInject peuvent aussi être envisagés après choix spécifique et essai : vérifiez répartition, accès de l'eau et confinement de l'expansion. La réinjection après utilisation dépend du tuyau, du matériau et de la fin des travaux ; aucun de ces choix ne la garantit seul.

  • Consultez les instructions du tuyau et du matériau choisi.
  • Préparez le rinçage approprié avant de commencer.
Première injection et réinjection →HydroGum →EasyInject →Le nettoyage dépend de la chimie →

RÔLE ET ÉLÉMENTS DU SYSTÈME

Trajet préparé
pour l'injection du matériau

Le tuyau de travail est posé dans le joint avant la phase suivante de bétonnage. Sa seule intégration ne réalise pas l'étanchéité — elle permet l'injection dans la zone prévue.

Tuyau de travail distribue le matériau dans le joint. Conduites d'accès relient ses extrémités aux points d'injection accessibles. Flexible de pompe relie l'appareil à ce point. Ces éléments ont des fonctions différentes et nécessitent des raccords et conditions de travail compatibles.

AVANT BÉTONNAGE

Posez, fixez et repérez les sections

Chaque segment possède son début et sa fin. Préservez la possibilité de les retrouver et de les raccorder après réalisation de la structure.

La section tressée est fixée au support et les conduites d'accès mènent aux extrémités accessibles. Adaptez les raccords au système précis. Schéma indicatif sans échelle.
  1. 01 / SUPPORT

    Préparez le joint

    Éliminez les fragments non adhérents et les salissures. Assurez le contact du tuyau avec le béton préparé.

  2. 02 / POSE

    Sécurisez le tracé

    Posez le tuyau sans pliure ni écrasement. Les fixations doivent maintenir sa position pendant le bétonnage.

  3. 03 / RACCORDS

    Repérez les deux extrémités

    Adaptez les raccords aux diamètres des conduites. Protégez les raccordements et attribuez les extrémités à une section précise.

  4. 04 / CONTRÔLE

    Vérifiez avant recouvrement

    Contrôlez les fixations et l'accès aux extrémités. Consignez le tracé des sections dans le dossier de fin de travaux.

SYSTÈME HAMMPACK REPRÉSENTÉ

Dimensions de pose et découpage des sections

Le dessin représente les principes retenus pour le système HAMMPACK illustré. Vérifiez les dimensions des sections et fixations pour le tuyau choisi ; coordonnez sa position dans la structure avec le projet d'étanchéité.

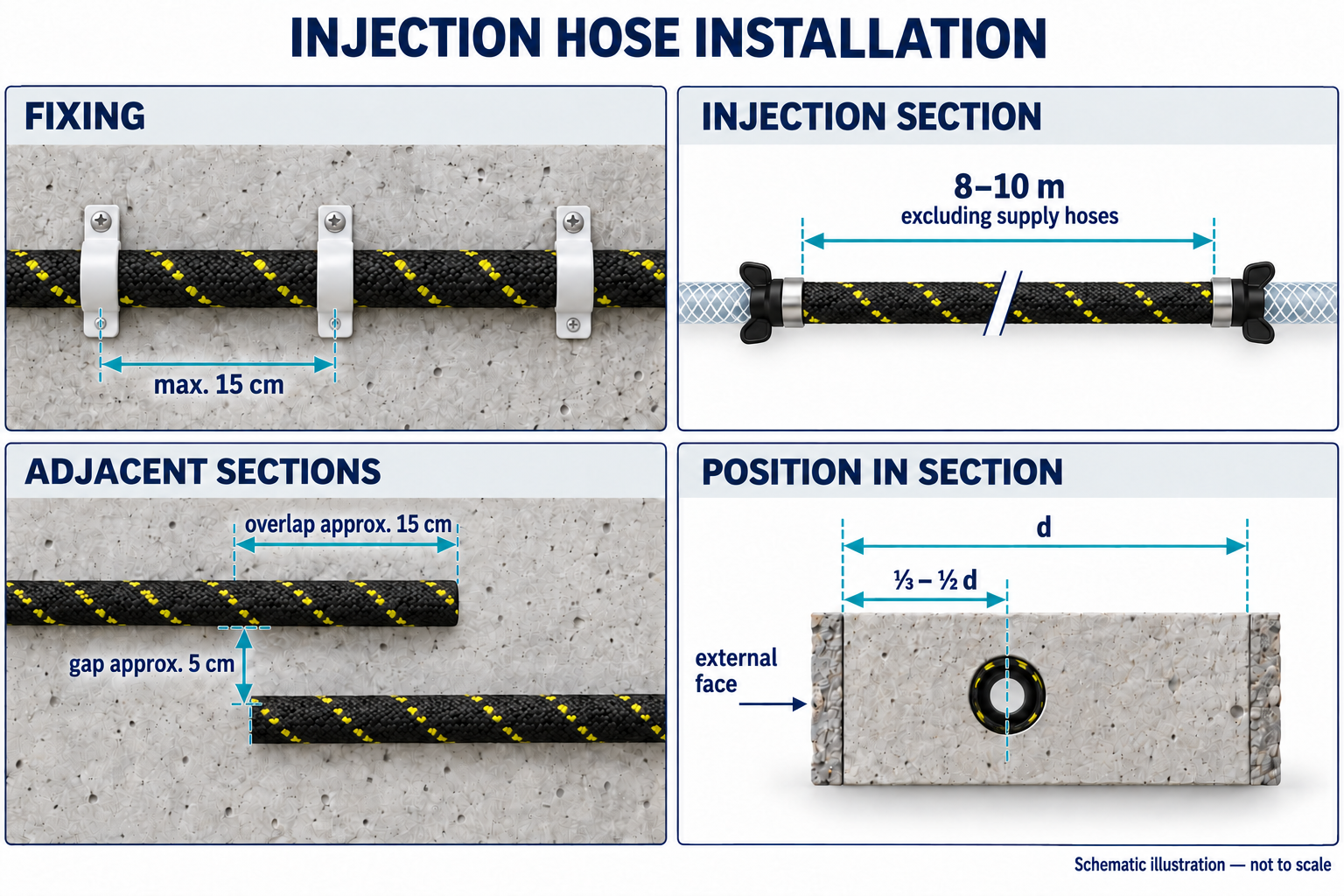

Les valeurs concernent le système représenté, et non tous les tuyaux d'injection. La longueur de travail exclut les conduites d'accès. Chevauchement et espacement entre sections sont des dimensions distinctes ; la position à ⅓–½ de l'épaisseur doit être coordonnée avec le projet. Schéma sans échelle.

ACCÈS FUTUR

Première injection
et réutilisation

Première injection peut être réalisée seulement après bétonnage lorsque l'étanchéification devient nécessaire. Le tuyau fournit alors un trajet d'injection préparé à l'avance.

Réinjection après utilisation nécessite un système et un fluide qui le permettent. La fin du travail précédent et le maintien du dégagement comptent aussi. La seule accessibilité des extrémités ne confirme pas la possibilité de réinjection.

CHOIX DU MATÉRIAU

Tenez compte du système
et des conditions du joint

Identifiez le tuyau, la section et les matériaux autorisés. Adaptez la résine et la pompe à l'objectif, à l'eau, à la viscosité et au temps d'utilisation. Vérifiez le dégagement selon la méthode prévue pour le système.

Le remplissage du tuyau et l'injection dans le joint de reprise sont distincts. Le matériau à l'autre extrémité confirme le passage dans la section sans prouver l'étanchéité complète du joint. Contrôlez consommation, pression et sorties. Réalisez le rinçage et la fermeture selon les exigences du tuyau et du fluide.

DU PROCÉDÉ AU SYSTÈME

Instructions, récapitulatif et exemple d'application

Le calculateur HAMMPACK calcule les sections, le tuyau avec chevauchements, les conduites d'accès et les accessoires de pose. Il indique les rouleaux et le reste ; il ne calcule ni la consommation de résine ni la marge pour les chutes de pose.

CONNAISSANCES SUR LE MATÉRIELInstructions de pose — HAMMPACK ↗

Préparation, pose, raccords et accès aux extrémités.

 CALCULATEUR DU SYSTÈMECalculer la longueur et les éléments du système — HAMMPACK ↗

Récapitulatif pour le tracé choisi et le nombre de systèmes identiques.

 ÉTUDE DE CAS · PIOTR KOBUSAncienne maçonnerie, nouvelle dalle →

Tuyaux posés après réparation du joint comme accès pour une éventuelle injection future.

Choisissez le matériau selon le joint et le système de tuyaux

Préparez la coupe de la liaison, le modèle de tuyau et les conditions de service de l'étanchéité.

Discuter du projet / choix technique ↗
