NJOHURI · IZOLIMI I FUGAVE TË BETONIMIT

Tuba fleksibël injektimi.
Qasje te fuga.

Tubi fleksibël mbetet në konstruksion dhe skajet e arritshme lejojnë furnizimin e mëvonshëm të materialit në seksionin e përgatitur. Planifikoni vendosjen, lidhjet dhe qasjen përpara betonimit.

Ndarja në seksioneSkaje të arritshmePërzgjedhja e materialitEcuria dhe variantet

NDIQNI TEKNOLOGJINË

Tubat fleksibël: fugë e re dhe rindërtim pas riparimit

Ilustrimi i parë tregon përgatitjen e fugës së re të betonimit. Ilustrimet pasuese lidhen me murin ekzistues dhe dyshemenë që rivendoset. Konfigurimi gjatësor dhe ai i dyfishtë janë variante; kontrolli, qasja dhe mundësia e injektimit të mëvonshëm duhen planifikuar për sistemin e zgjedhur.

Varianti i fugës së re të betonimit. Tubi fleksibël, fiksimet dhe linjat e arritshme të furnizimit përgatiten përpara betonimit pasues.

01 · Fugë e re betonimi

Fugë e re: përgatitni rrugën e furnizimit të ardhshëm

Tubi fleksibël i punës e drejton materialin përgjatë fugës. Tubat e furnizimit lidhin skajet e tij me pikat e arritshme të furnizimit, ndërsa tubi i veçantë i pompës shërben për lidhjen e kompletit. Këto tri elemente kanë funksione të ndryshme.

Përgatitni nënshtresën, vendosni tubin fleksibël pa përthyerje dhe fiksojeni sipas udhëzimeve të sistemit. Shënoni të dy skajet e seksionit dhe regjistroni ecurinë e tij përpara mbulimit. Vetëm betonimi i tubit krijon qasje për injektim të ardhshëm; nuk është ende realizim i izolimit ndaj ujit.

  • Kontrolloni kontaktin, fiksimet dhe lidhjet.
  • Ruani qasjen te të dy skajet pas betonimit.
Montimi dhe ndarja në seksione →Përmasat e sistemit të paraqitur →
Tub fleksibël i vendosur përgjatë murit ekzistues në brezin e ekspozuar të dyshemesë; linjat e furnizimit janë nxjerrë lart.

02 · Rindërtimi i fugës ekzistuese

Rindërtimi A: konfigurim përgjatë fugës së ekspozuar

Ky vizatim lidhet me riparimin dhe rindërtimin e fugës ekzistuese. Pas hapjes me daltë u ekspozua brezi pranë murit dhe u përgatit përpara rivendosjes së dyshemesë. Kjo skenë nuk duhet paraqitur si betonimi i parë i një muri të ri.

Konfigurimi gjatësor siguron rrugën e planifikuar të furnizimit në zonën e riparuar. Përshtatni gjatësinë e seksionit dhe ecurinë me tubin fleksibël konkret, gjeometrinë dhe mënyrën e rivendosjes. Tubi është plotësim i planit të riparimit, jo zëvendësim i identifikimit të rrjedhjes.

  • Përgatitni dhe vlerësoni fillimisht fugën ekzistuese.
  • Dalloni seksionin e punës nga linjat e furnizimit.
Ekspozimi dhe riparimi i fugës →
Konfigurim alternativ i tubit fleksibël në brezin e ekspozuar pranë murit ekzistues, me dy linja furnizimi të arritshme.

03 · Rindërtimi i fugës ekzistuese

Rindërtimi B: konfigurim i dyfishtë

Konfigurimi i dyfishtë, i quajtur «i kryqëzuar», është alternativë e drejtimit të tubit fleksibël në zonën e përgatitur. Nuk është fazë pasuese e detyrueshme pas konfigurimit gjatësor.

Kontrolloni mundësinë e një vendosjeje të tillë për sistemin e zgjedhur: rrezet e drejtimit, kontaktin, fiksimet, vazhdimësinë e seksionit të punës dhe shënimin e skajeve të seksionit. Ilustrimi nuk përcakton gjatësi universale, distanca apo konsum rrëshire.

  • Mos e shtypni tubin fleksibël në ndryshimin e drejtimit.
  • Përshtatni ecurinë me zonën e planifikuar të izolimit.
Rregullat e vendosjes dhe përmasat →
Tubi fleksibël në brezin e përgatitur pas riparimit të fugës, ende përpara mbulimit me dyshemenë që rivendoset.

04 · Rindërtimi i fugës ekzistuese

Kontrolloni vendosjen përpara rivendosjes së dyshemesë

Para mbulimit kontrolloni ecurinë, fiksimin dhe lidhjet. Mbroni linjat e furnizimit nga dëmtimi dhe papastërtitë dhe caktojini skajet e tyre te seksioni konkret. Vizatimi tregon murin ekzistues dhe brezin e dyshemesë që rivendoset.

Regjistroni gjendjen e fugës së riparuar dhe vendosjen e sistemit. Pas betonimit, pa këtë dokumentacion është e vështirë të dallohen seksionet dhe të rindërtohet ecuria e tubave.

  • Vlerësoni papërshkueshmërinë e riparimit të kryer përpara mbulimit.
  • Regjistroni pozicionin e të dy skajeve të çdo seksioni.
Kontrolli para mbulimit →
Dyshemeja e rivendosur mbulon tubin fleksibël, ndërsa linjat e shënuara të furnizimit mbeten të arritshme pranë murit.

05 · Përdorimi i qasjes së përgatitur

Ruani qasjen dhe zgjidhni materialin për përdorim

Në nevojën e parë për injektim identifikoni sistemin dhe seksionin dhe konfirmoni materialin e lejuar dhe mënyrën e furnizimit. Mbushja e tubit fleksibël dhe dalja e materialit në fugë janë faza të veçanta. Materiali në skajin tjetër konfirmon komunikimin përmes tubit, por jo papërshkueshmërinë e të gjithë lidhjes.

ResinBau AcrylGel + Polymer dhe CrackFlex zgjidhen sipas sistemit dhe kushteve të fugës. Edhe HydroGum dhe EasyInject mund të merren parasysh pas përzgjedhjes individuale dhe provës: kontrolloni shpërndarjen, qasjen e ujit dhe kufizimin e zgjerimit. Riinjektimi pas përdorimit varet nga tubi fleksibël, materiali dhe përfundimi i punës; asnjë nga këto zgjedhje nuk e garanton vetë atë.

  • Kontrolloni udhëzimet e tubit fleksibël dhe materialit të zgjedhur.
  • Përgatitni shpëlarjen e duhur përpara fillimit të punës.
Injektimi i parë dhe riinjektimi →HydroGum →EasyInject →Pastrimi varet nga kimia →

ROLI DHE ELEMENTET E SISTEMIT

Rrugë e përgatitur
e furnizimit të materialit

Tubi fleksibël i punës vendoset në fugë përpara fazës pasuese të betonimit. Vetëm vendosja e tij në konstruksion nuk nënkupton realizimin e izolimit — lejon kryerjen e injektimit në zonën e planifikuar.

Tubi fleksibël i punës shpërndan materialin në fugë. Tubat e furnizimit çojnë nga skajet e tij te pikat e arritshme të furnizimit. Tubi i pompës lidh pajisjen me një pikë të tillë. Këto elemente kanë funksione të ndryshme; kërkojnë lidhje dhe kushte pune të përputhshme.

PARA BETONIMIT

Vendosni, fiksoni dhe shënoni seksionet

Çdo seksion ka fillimin dhe fundin e vet. Ruani mundësinë e gjetjes dhe lidhjes së tyre pas realizimit të konstruksionit.

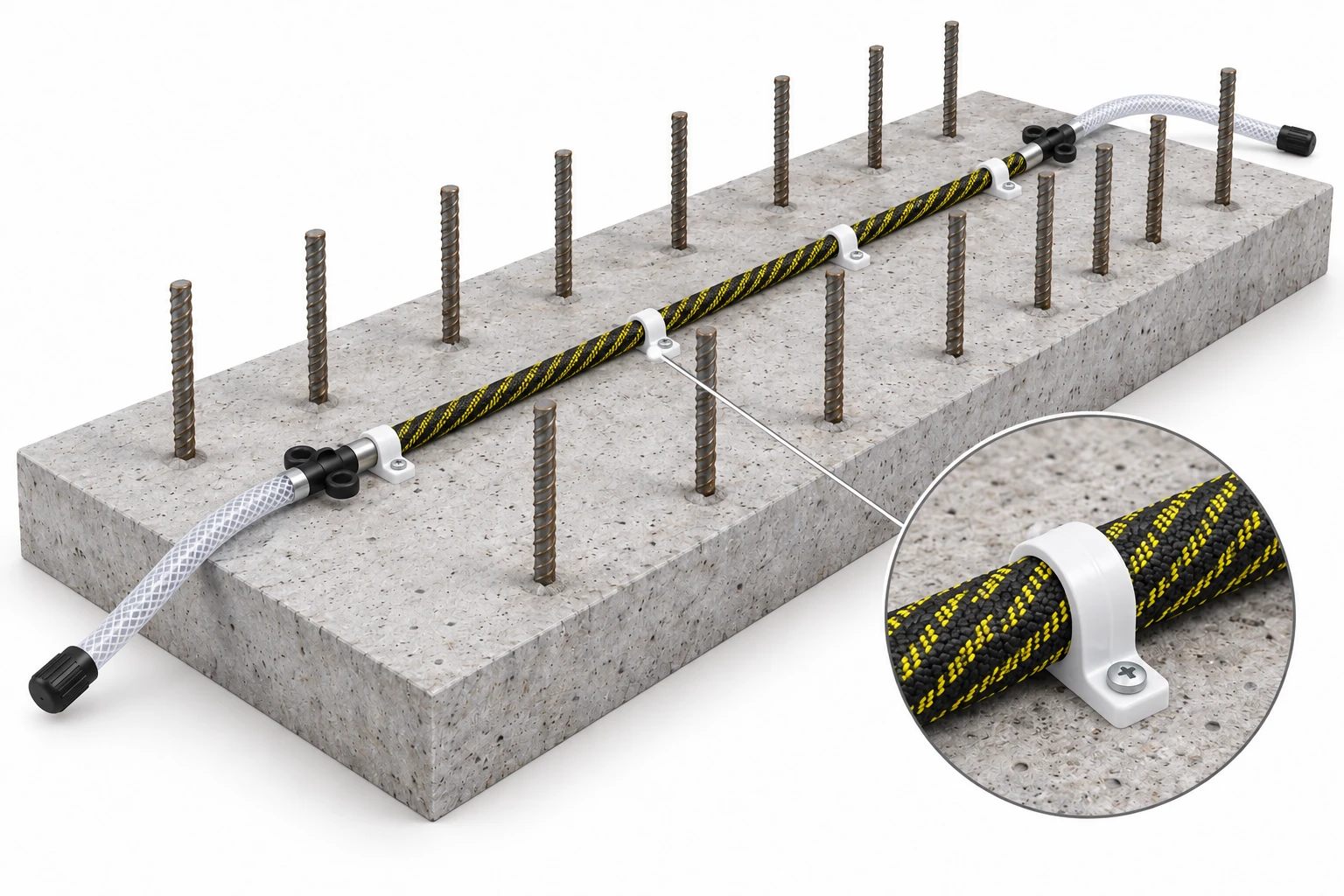

Seksioni me thurje është fiksuar në nënshtresë, ndërsa tubat e furnizimit çojnë te skajet e arritshme. Zgjidhni lidhjet sipas sistemit konkret. Skemë shpjeguese, pa shkallë.
  1. 01 / NËNSHTRESA

    Përgatitni fugën

    Hiqni pjesët e lira dhe papastërtitë. Siguroni kontaktin e tubit fleksibël me betonin e përgatitur.

  2. 02 / VENDOSJA

    Siguroni ecurinë

    Drejtoni tubin fleksibël pa përthyerje dhe shtypje. Fiksimet duhet të ruajnë pozicionin e tij gjatë betonimit.

  3. 03 / LIDHJET

    Shënoni të dy skajet

    Përshtatni lidhëset me diametrat e tubave. Siguroni lidhjet dhe caktojini skajet te seksioni konkret.

  4. 04 / KONTROLLI

    Kontrolloni përpara mbulimit

    Kontrolloni fiksimet dhe qasjen te skajet. Regjistroni ecurinë e seksionit në dokumentacionin pas zbatimit.

SISTEMI HAMMPACK I PARAQITUR

Përmasat e vendosjes dhe ndarja e seksioneve

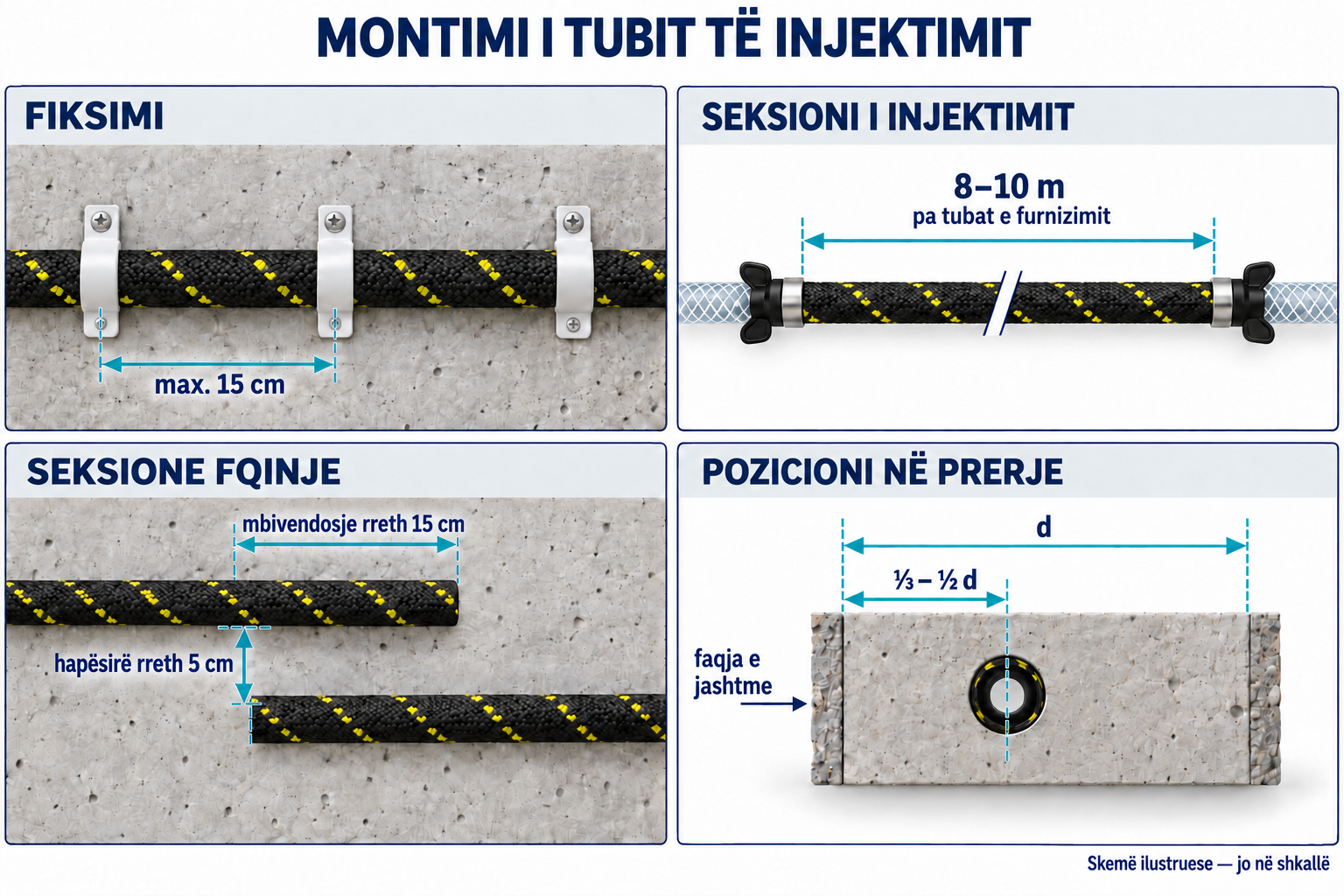

Vizatimi paraqet parimet e zgjedhura për konfigurimin HAMMPACK të treguar. Kontrolloni përmasat e seksioneve dhe fiksimeve për tubin fleksibël të zgjedhur; harmonizoni pozicionin në konstruksion me projektin e hidroizolimit.

Vlerat lidhen me sistemin e paraqitur, jo me të gjithë tubat fleksibël të injektimit. Gjatësia e punës nuk përfshin linjat e furnizimit. Mbivendosja dhe largësia ndërmjet seksioneve janë përmasa të veçanta; pozicioni ⅓–½ i trashësisë së elementit kërkon harmonizim me projektin. Skemë pa shkallë.

QASJA PËR TË ARDHMEN

Injektimi i parë
dhe ripërdorimi

Injektimi i parë mund të kryhet vetëm pas betonimit, kur shfaqet nevoja për izolim ndaj ujit. Tubi fleksibël atëherë siguron rrugën e përgatitur më parë të furnizimit të materialit.

Riinjektimi pas përdorimit kërkon sistem dhe medium që e lejojnë këtë. Rëndësi kanë edhe mënyra e përfundimit të punës së mëparshme dhe kalueshmëria e ruajtur. Vetëm arritshmëria e skajeve nuk konfirmon mundësinë e riinjektimit.

PËRZGJEDHJA E MATERIALIT

Merrni parasysh sistemin
dhe kushtet në fugë

Identifikoni tubin fleksibël, seksionin dhe materialet e lejuara. Përshtatni rrëshirën dhe pompën me qëllimin e riparimit, praninë e ujit, viskozitetin dhe kohën e punueshmërisë së materialit. Kontrolloni kalueshmërinë me metodën e parashikuar për sistemin përkatës.

Mbushja e tubit fleksibël dhe furnizimi i materialit në fugën e betonimit janë faza të veçanta. Materiali në skajin tjetër konfirmon kalimin përmes seksionit, por jo izolimin e plotë të fugës. Kontrolloni konsumin, presionin dhe daljet. Kryeni shpëlarjen dhe mbylljen sipas kërkesave të tubit dhe mediumit.

NGA TEKNOLOGJIA TE SISTEMI

Udhëzimet, lista e materialeve dhe shembulli i përdorimit

Llogaritësi HAMMPACK llogarit seksionet, tubin fleksibël me mbivendosjet, linjat e furnizimit dhe elementet e montimit. Tregon rrotullat dhe mbetjen; nuk llogarit konsumin e rrëshirës apo rezervën për mbetje montimi.

NJOHURI PËR PAJISJETUdhëzimet e vendosjes — HAMMPACK ↗

Përgatitja, vendosja, lidhjet dhe qasja te skajet.

 LLOGARITËSI I SISTEMITLlogaritni gjatësinë dhe elementet e sistemit — HAMMPACK ↗

Listë për ecurinë e zgjedhur dhe numrin e konfigurimeve identike.

 RAST STUDIMOR · PIOTR KOBUSMuraturë e vjetër, pllakë e re →

Tuba fleksibël të vendosur pas riparimit të fugës si qasje për injektim të mundshëm të ardhshëm.

Zgjidhni materialin sipas fugës dhe sistemit të tubave fleksibël

Përgatitni prerjen e lidhjes, modelin e tubit fleksibël dhe kushtet në të cilat duhet të punojë izolimi.

Diskutoni projektin / përzgjedhjen teknike ↗
