ידע · איטום מישקי עבודה
הצינור נשאר במבנה וקצוות נגישים מאפשרים הזנת חומר למקטע המוכן בהמשך. תכננו הנחה, חיבורים וגישה לפני יציקת בטון.
עקבו אחר הטכנולוגיה
האיור הראשון מציג הכנת מישק עבודה חדש. הבאים עוסקים בקיר קיים ורצפה משוחזרת. תוואי אורכי וכפול הם חלופות; יש לתכנן בקרה, גישה ואפשרות הזרקה עתידית למערכת שנבחרה.
01 · מישק עבודה חדש
צינור העבודה מוליך חומר לאורך הממשק. צינורות הזנה מחברים את קצותיו לנקודות הזנה נגישות, וצינור משאבה נפרד מחבר את הציוד. שלושת הרכיבים ממלאים תפקידים שונים.
הכינו תשתית, הניחו צינור ללא קיפולים וחברו לפי הוראות המערכת. סמנו את שני קצות המקטע ותעדו תוואי לפני כיסוי. יציקת הצינור בבטון כשלעצמה יוצרת גישה להזרקה עתידית; עדיין אינה ביצוע איטום.

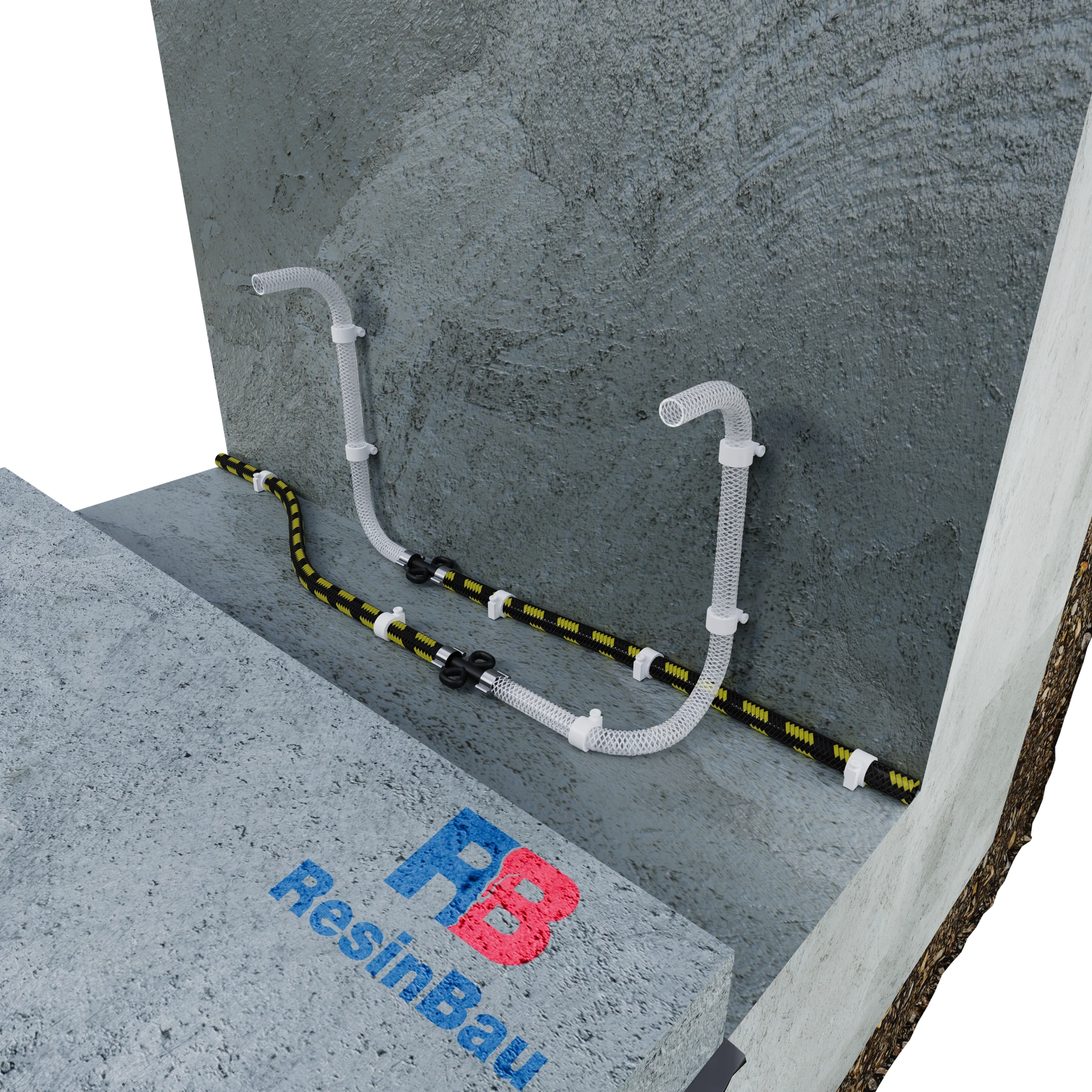

02 · שחזור ממשק קיים
איור זה עוסק בתיקון ובשחזור ממשק קיים. לאחר חציבה נחשפה רצועה ליד הקיר והוכנה לפני שחזור הרצפה. אין להציג סצנה זו כיציקה הראשונה של קיר חדש.
התוואי האורכי מספק מסלול הזנה מתוכנן באזור המתוקן. התאימו אורך מקטע ותוואי לצינור המסוים, לגאומטריה ולשיטת השחזור. הצינור משלים את תוכנית התיקון ואינו מחליף בדיקת הדליפה.

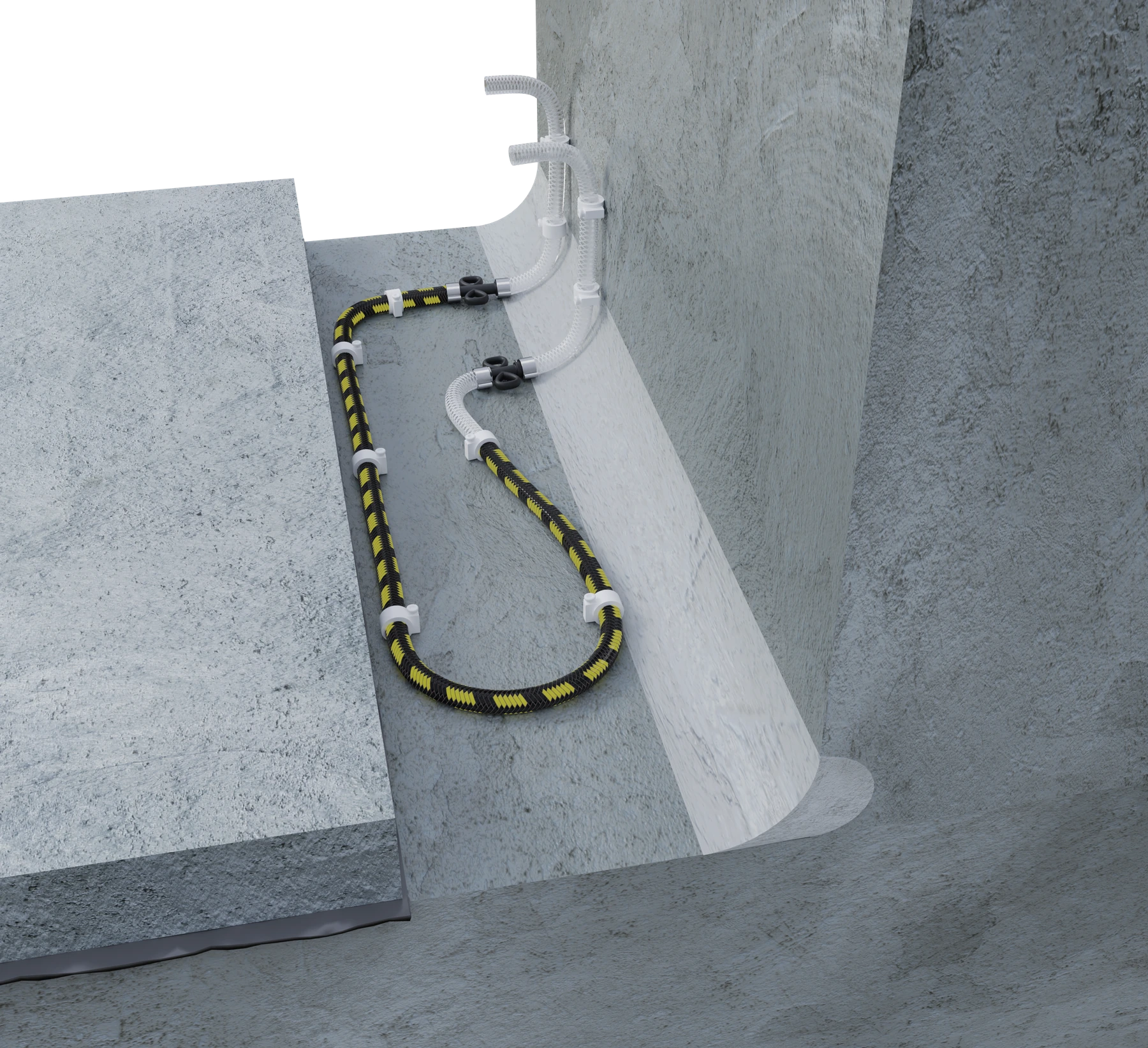

03 · שחזור ממשק קיים
תוואי כפול, המכונה ״מצולב״, הוא חלופה להנחת הצינור באזור המוכן. אינו שלב המשך חובה לאחר תוואי אורכי.
בדקו אפשרות להנחה כזו במערכת שנבחרה: רדיוסי תוואי, הצמדה, קיבועים, רציפות מקטע עבודה וסימון קצות המקטע. האיור אינו קובע אורך, מרווחים או צריכת שרף אוניברסליים.

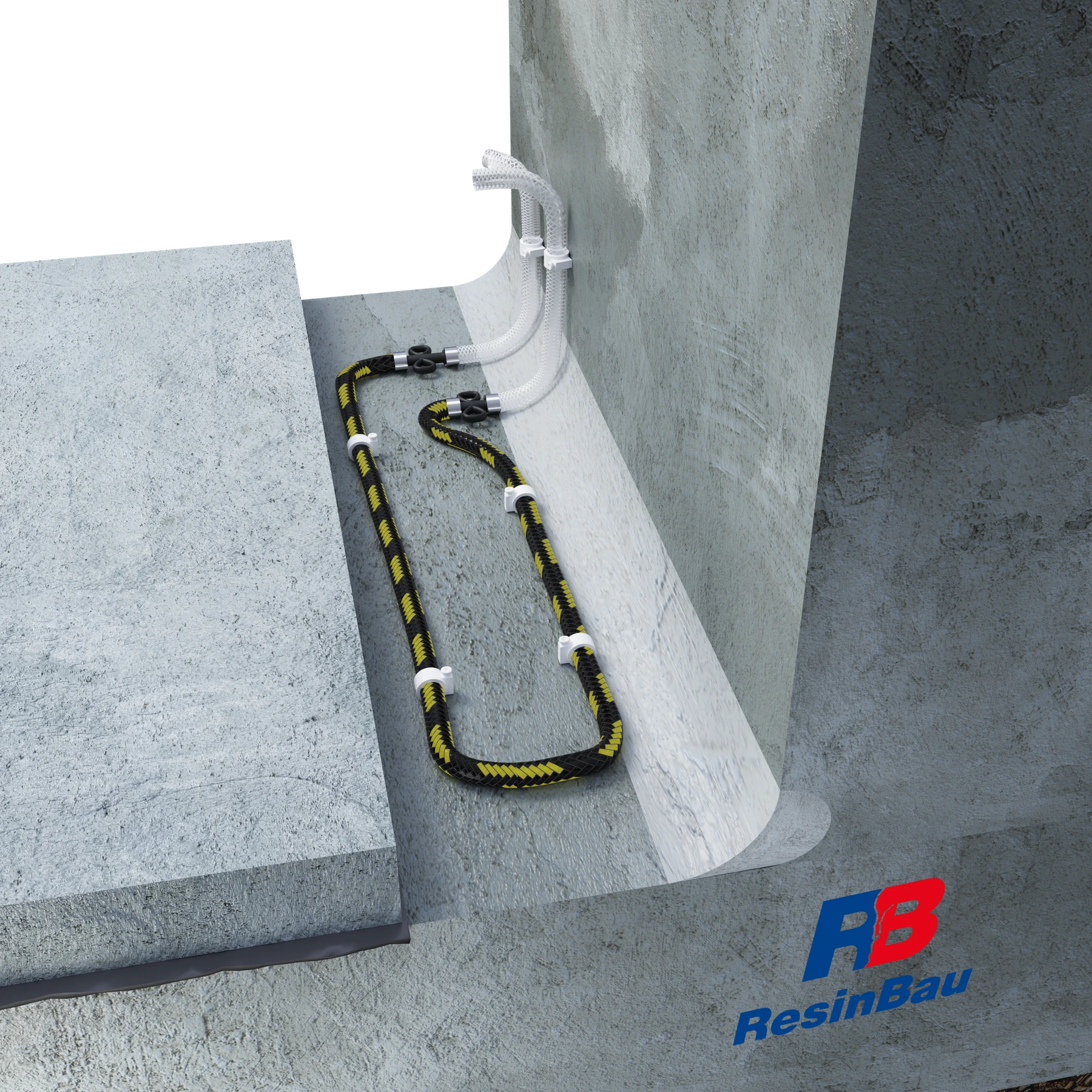

04 · שחזור ממשק קיים

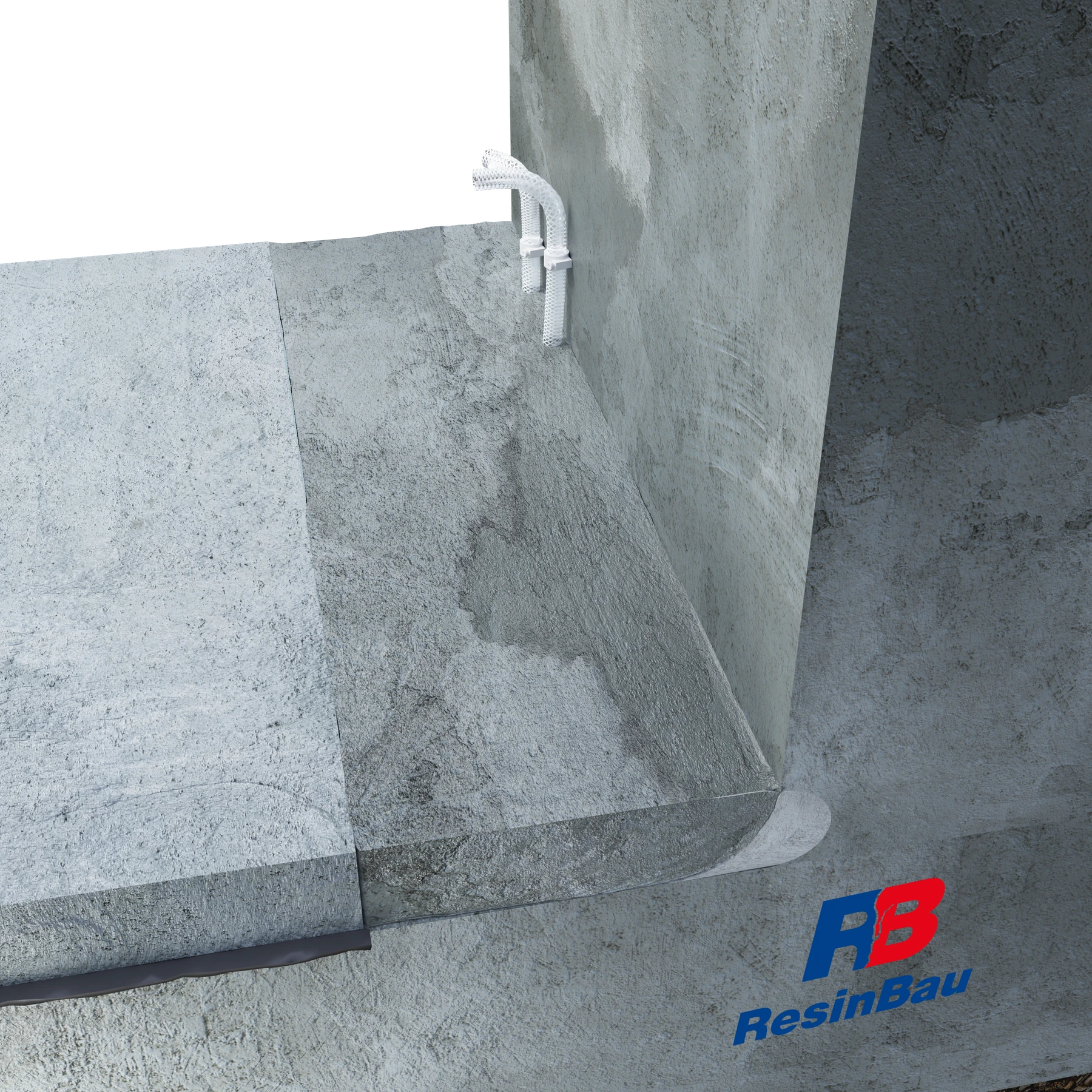

לפני כיסוי בדקו תוואי, קיבוע וחיבורים. הגנו על שלוחות ההזנה מנזק ולכלוך ושייכו את קצותיהן למקטע מסוים. האיור מציג קיר קיים ורצועת רצפה משוחזרת.
תעדו מצב ממשק מתוקן והנחת המערכת. לאחר יציקה, ללא תיעוד כזה קשה להבדיל בין מקטעים ולשחזר תוואי צינורות.
05 · שימוש בגישה שהוכנה
בצורך הראשון בהזרקה זהו מערכת ומקטע ואמתו חומר מותר ושיטת הזנה. מילוי הצינור ויציאת חומר ההזרקה לממשק הם שלבים נפרדים. חומר בקצה השני מאשר קשר דרך הצינור אך לא אטימות החיבור כולו.
ResinBau AcrylGel + Polymer ו-CrackFlex נבחרים לפי המערכת ותנאי הממשק. ניתן לשקול גם HydroGum ו-EasyInject לאחר התאמה וניסוי פרטניים: בדקו פיזור, זמינות מים והגבלת התפשטות. הזרקה חוזרת לאחר שימוש תלויה בצינור, בחומר ובסיום העבודה; אף בחירה אינה מבטיחה אותה כשלעצמה.
תפקיד ורכיבי המערכת
צינור העבודה מונח במישק לפני שלב יציקת הבטון הבא. התקנתו כשלעצמה אינה ביצוע איטום — היא מאפשרת הזרקה באזור המתוכנן.
צינור עבודה מפזר חומר בממשק. צינורות הזנה מובילים מקצותיו לנקודות הזנה נגישות. צינור המשאבה מחבר את המכשיר לנקודה כזו. לרכיבים תפקידים שונים; נדרשים מחברים ותנאי עבודה תואמים.
לפני יציקת בטון
לכל מקטע התחלה וסוף משלו. שמרו אפשרות למצוא ולחבר אותם לאחר ביצוע המבנה.
הסירו חלקים רופפים ולכלוך. הבטיחו הצמדת צינור לבטון המוכן.
הניחו צינור ללא קיפולים ומעיכות. הקיבועים צריכים לשמור מיקומו בזמן יציקת בטון.
התאימו מחברים לקוטרי צינורות. אבטחו חיבורים ושייכו קצוות למקטע מסוים.
בדקו קיבועים וגישה לקצוות. תעדו תוואי מקטע בתיעוד העדות.

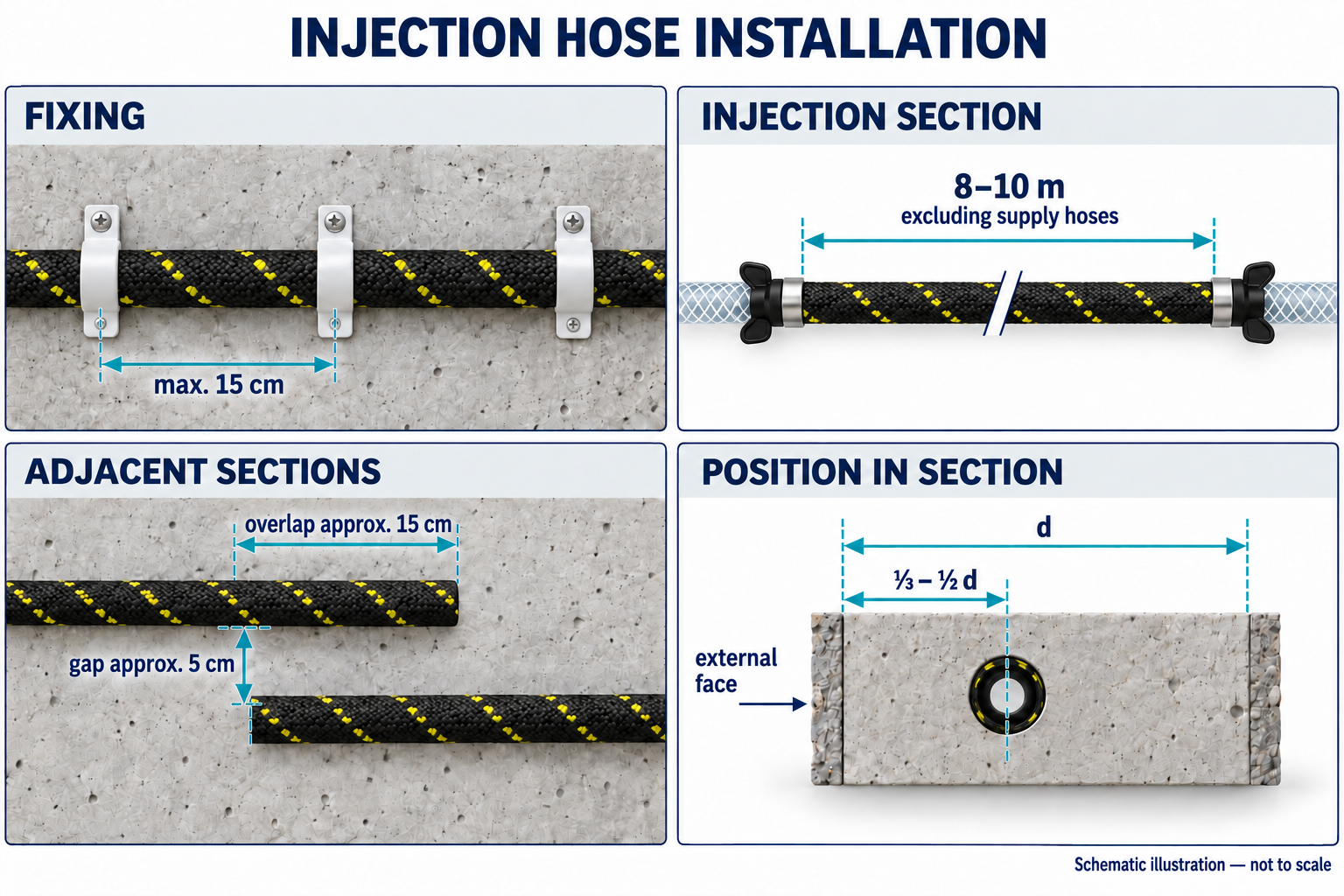

מערכת HAMMPACK המוצגת
האיור מציג עקרונות שנבחרו למערכת HAMMPACK המוצגת. בדקו מידות מקטעים וקיבועים לצינור שנבחר; תאמו מיקום במבנה עם תכנון האיטום.
גישה לעתיד
הזרקה ראשונה ניתנת לביצוע רק לאחר יציקת בטון כאשר מתעורר צורך באיטום. אז הצינור מספק מסלול שהוכן מראש להזנת חומר.
הזרקה חוזרת לאחר שימוש מחייבת מערכת וחומר המאפשרים זאת. חשובים גם אופן סיום העבודה הקודמת ופתיחות שנשמרה. נגישות הקצוות כשלעצמה אינה מאשרת אפשרות להזרקה חוזרת.
בחירת חומר
זהו צינור, מקטע וחומרים מותרים. התאימו שרף ומשאבה למטרת התיקון, נוכחות מים, צמיגות וזמן עבודה של החומר. בדקו פתיחות בשיטה המיועדת למערכת המסוימת.
מילוי הצינור והזנת חומר הזרקה למישק העבודה הם שלבים נפרדים. חומר בקצה השני מאשר מעבר דרך המקטע אך לא איטום מלא של הממשק. בקרו צריכה, לחץ ויציאות. שטפו וסגרו לפי דרישות הצינור והחומר.
מטכנולוגיה למערכת
מחשבון HAMMPACK מחשב מקטעים, צינור כולל חפיפות, שלוחות הזנה ורכיבי התקנה. מציג גלילים ושארית; אינו מחשב צריכת שרף או רזרבה לפסולת התקנה.
הכינו חתך חיבור, דגם צינור ותנאים שבהם האיטום אמור לפעול.
