ידע · מישקים ומישקי התפשטות
תחילה קבעו את מיקום המישק ואת מסלול המים. לאחר מכן בחרו גישה, אזור התקנת פקר הזרקה ונקודות שיציגו את התקדמות המילוי.
עקבו אחר הטכנולוגיה
ראו חתך מלא ושלוש חלופות גישה. גישה מעל הרצפה, דרך רצפה עבה וחשיפה מקומית הן חלופות. לאחר בחירת חלופה הלוחות מובילים דרך הכנה, מעקב הזנה ושתי שיטות שחזור, לרבות עם צינור הזרקה.
01 · בדיקה
תחילה קבעו אילו אלמנטים יוצרים את החיבור הדולף. ללוח היסוד, לקיר ולרצפה הנוספת תפקידים שונים. לחות הנראית ליד הרצפה עדיין אינה קובעת את המקום שאליו צריך להביא חומר הזרקה.
שלושת חומרי הקיר המוצגים הם חלופות תשתית. תוואי הקידוח, התקנת הפקר וחומר האיטום נבחרים לפי החתך בפועל והמים והתנועה במישק. הלוחות הבאים מציגים תחילה גישה ללא חשיפה, ובהמשך חלופה נפרדת עם סיתות מקומי.

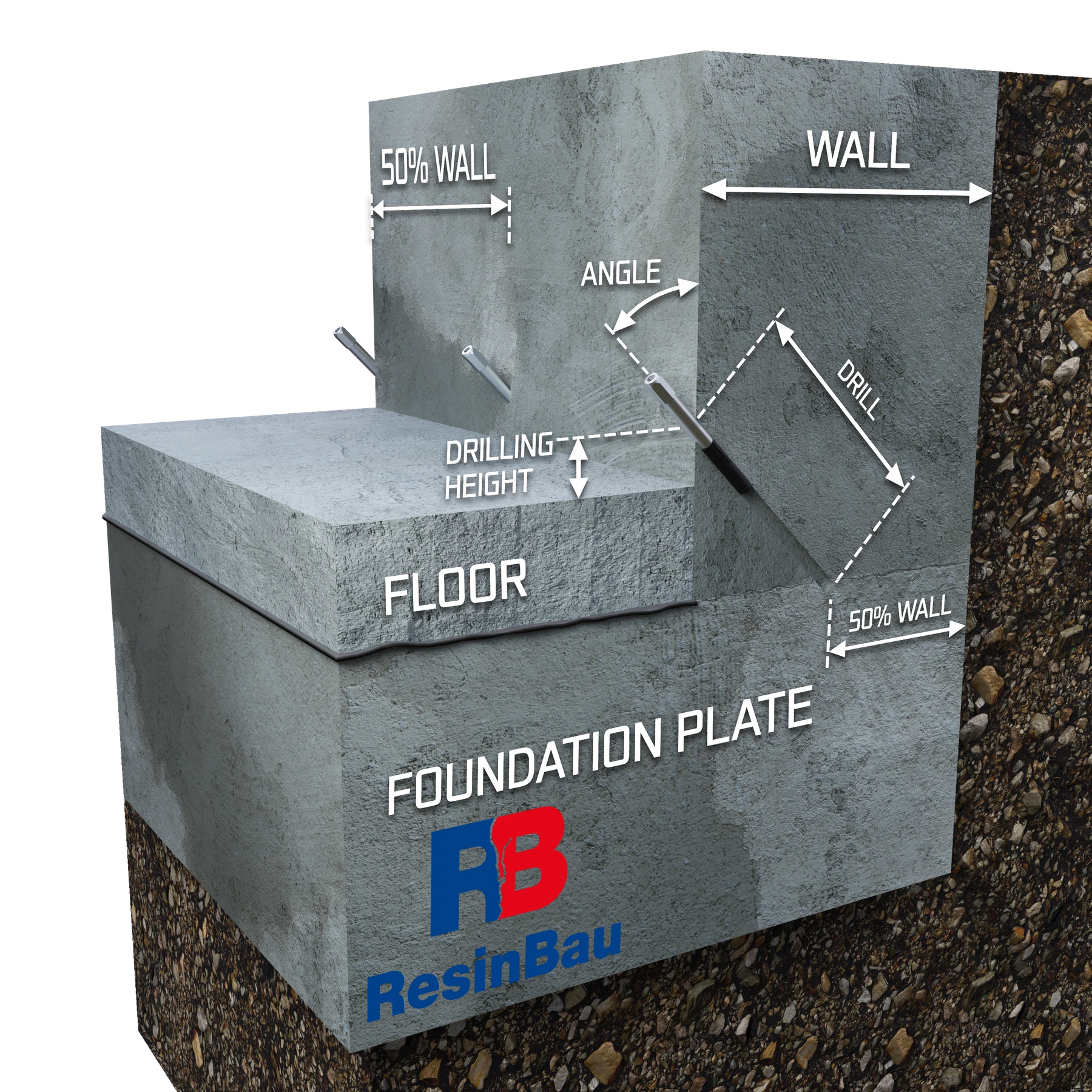

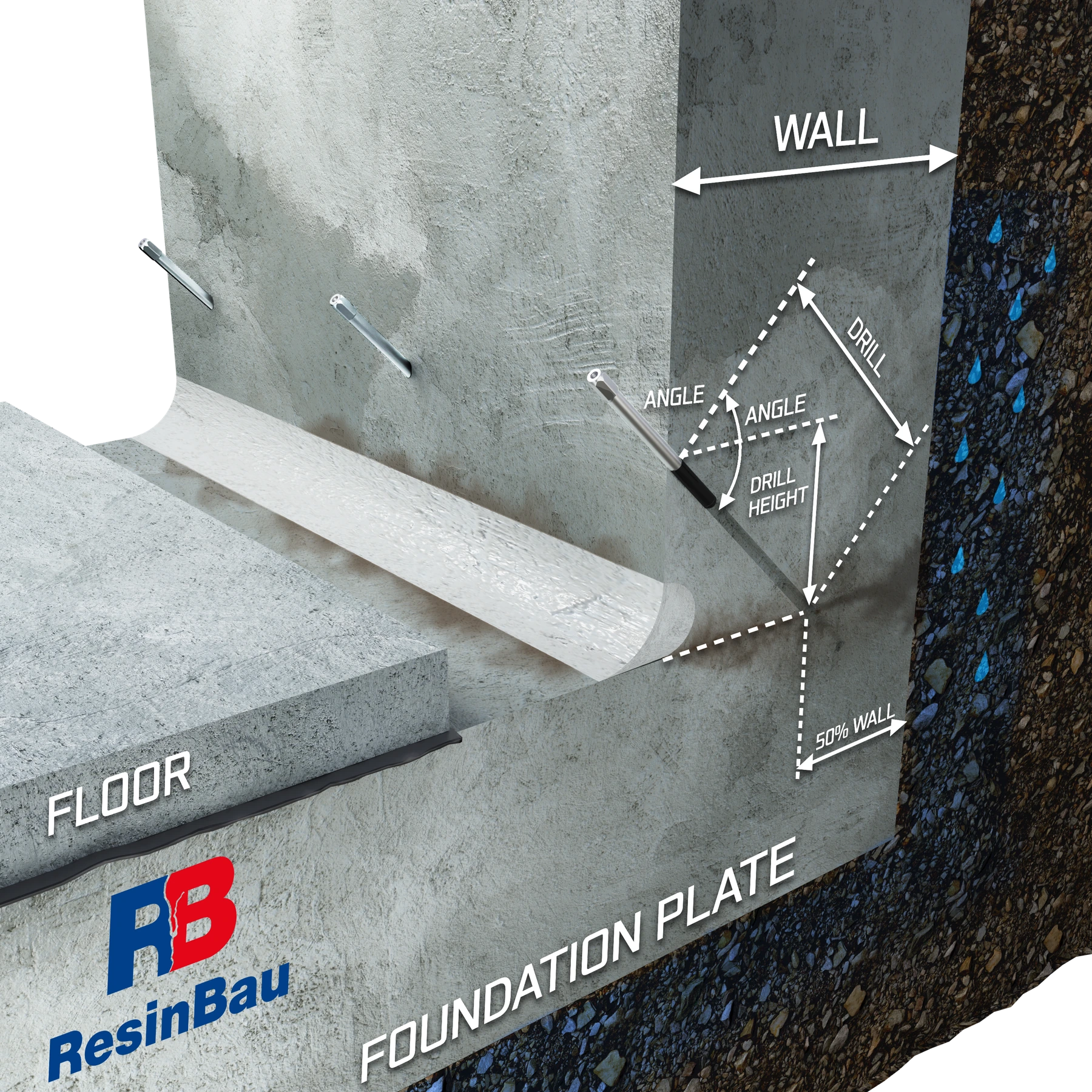

02 · גישה ללא סיתות
כשהגאומטריה מאפשרת, הקידוח מתחיל מעל הרצפה וחוצה את מישק היעד בעומק הקיר. גובה ההתחלה, הזווית והאורך נובעים יחד מעובי הקיר וממיקום המרווח.
WALL מציין עובי קיר, FLOOR רצפה נוספת, FOUNDATION PLATE לוח יסוד, ANGLE זווית ו־DRILL אורך קידוח. DRILLING HEIGHT מציין את גובה תחילת הקידוח מעל פני הרצפה העליונים. הסימון 50% הוא הנחה בחלופה המוצגת; יש לאמת פגיעה במישק באתר.

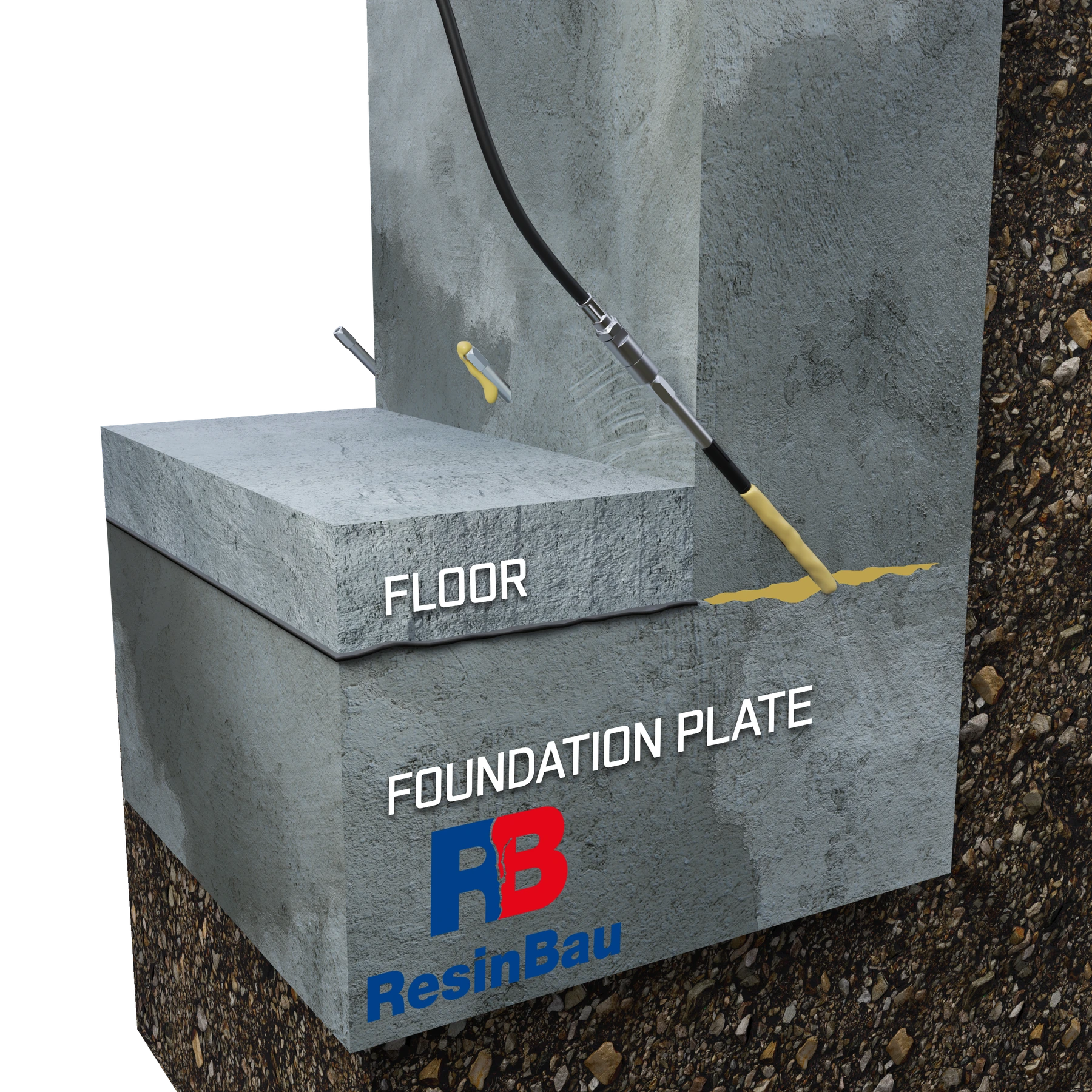

03 · גישה ללא סיתות
נקודת הניסוי צריכה להראות אם הקידוח שבוצע אכן מחובר למישק. עקבו אחר צריכה, לחץ ומקום הופעת החומר במקום להסיק רק מאורך המקדח.
מעבר לפקר הזרקה סמוך מאשר קשר, אך לא מילוי מלא של המרווח כולו. היעדר מעבר מחייב בדיקת גישה, פתיחות ומסלול נדידה; לבדו אינו מצדיק פירוק הרצפה.

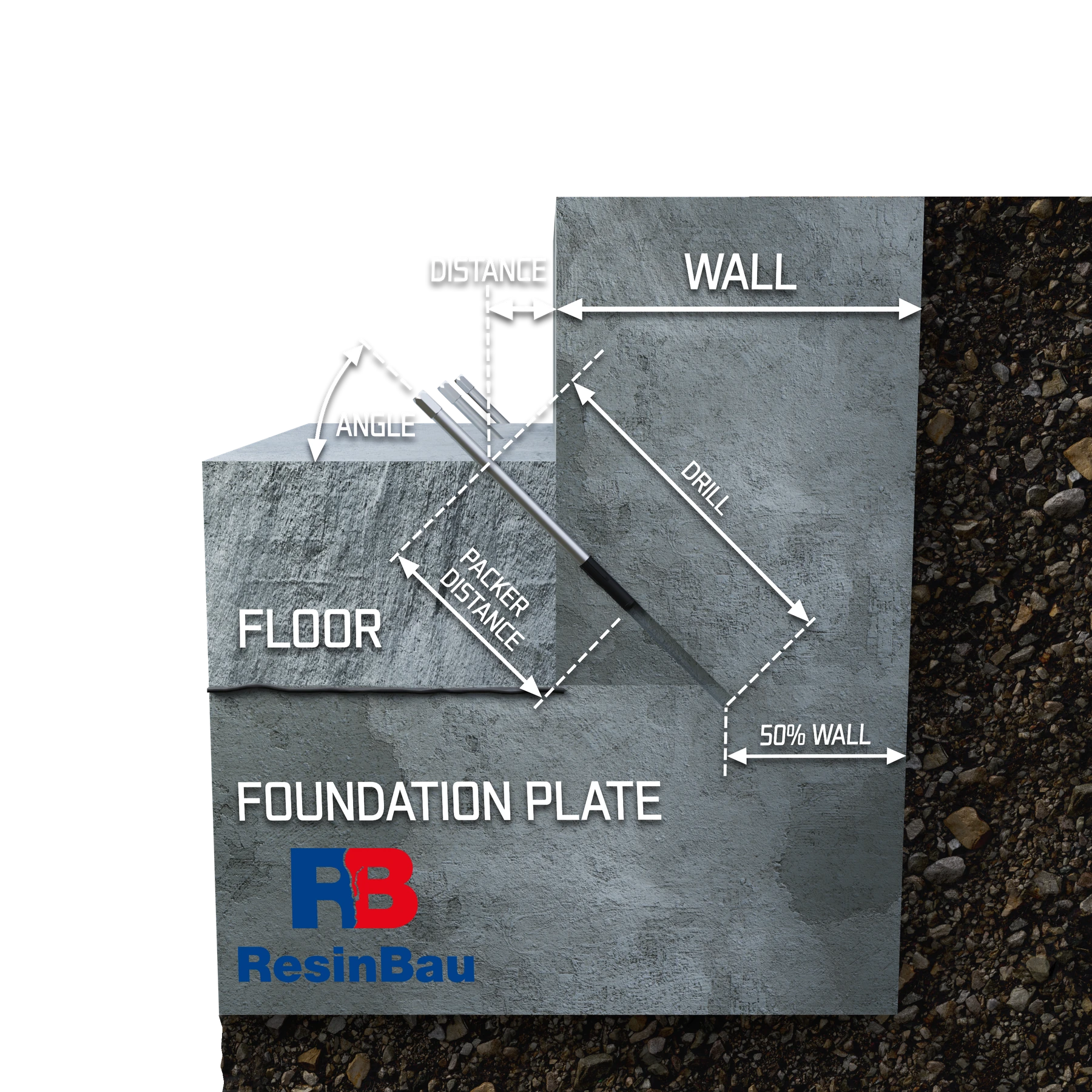

04 · גישה ללא סיתות
אם הרצפה מסתירה את גובה ההתחלה הנדרש, החלופה המוצגת מובילה קידוח דרך שכבה נוספת זו לקיר ולמישק. אין להחליף את עובי הרצפה בעובי לוח היסוד.
DISTANCE מציין היסט מהחזית ו־PACKER DISTANCE את טווח התקנת הפקר. גומיית הפקר צריכה לאטום את הקידוח בתשתית תקינה ולהשאיר גישה פתוחה למרווח. התקנה ברצפה חלשה בלבד עשויה שלא להספיק.

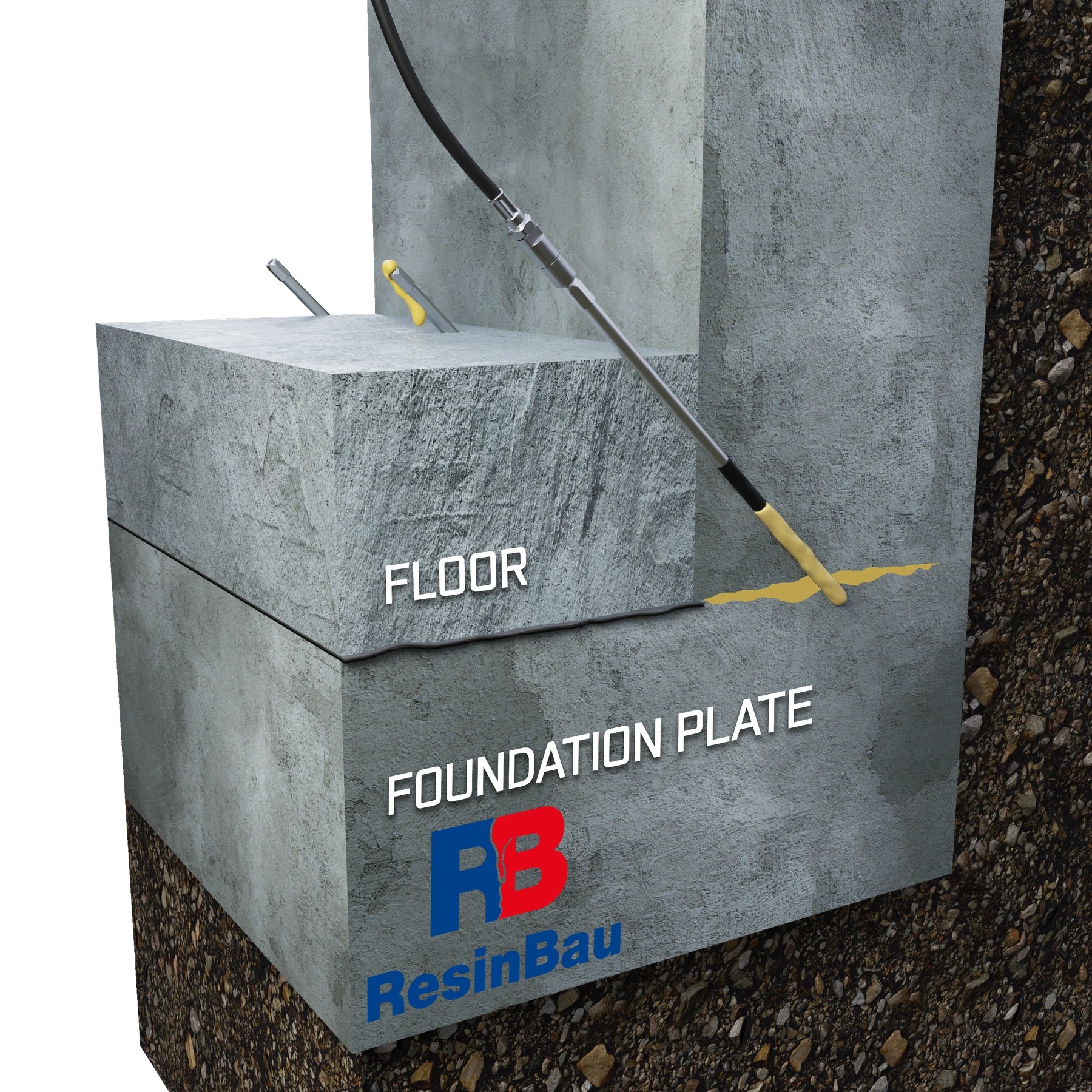

05 · גישה ללא סיתות
לאחר ההתקנה בדקו שהמערכת שומרת על אטימות ליד הפקר ומובילה חומר לאזור שנבדק. חומר המופיע מתחת לרצפה עשוי להצביע על מסלול שונה ממישק היעד.
אם הניסוי מאשר גישה ואפשרות לבקרת הזנה, הרצפה יכולה להישאר. החליטו על חשיפה מקומית רק לאחר הערכת החתך, אטימות החזית והסיבה לניסוי שלא הצליח.

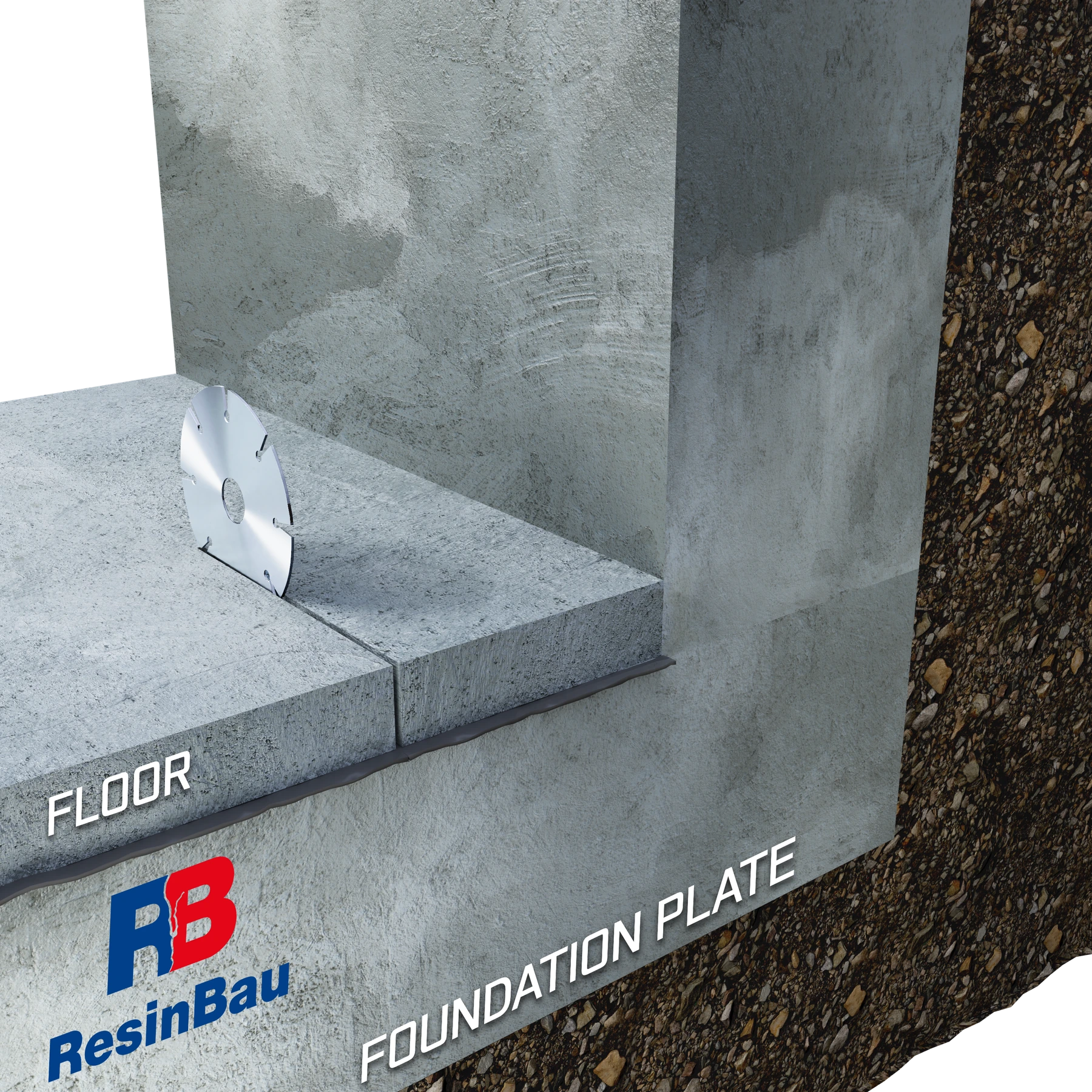

06 · חשיפת המישק
חלופה זו מתחילה רק כשנדרשת חשיפה להכנת האזור הדולף או לסגירתו. החיתוך מסדיר את שפת הפירוק ומצמצם שבירה לא מבוקרת של הרצפה.
קבעו היקף ועומק לפי השכבות שנבדקו. השרטוט אינו מתיר לחתוך לוח מבני, זיון או מערכות נסתרות.
07 · חשיפת המישק
לאחר הסרת הרצועה שנקבעה ניתן לבחון את חזית המישק, חלקים רופפים ומקומות כניסת מים. זהו שלב לאימות האבחון הקודם, ולא רק להכנת מקום לכלים.
נקו את הפרט החשוף ובדקו שהגאומטריה שנחשפה תואמת לתוכנית. שינוי בשכבות או במיקום המרווח מחייב תיקון של המשך הגישה.

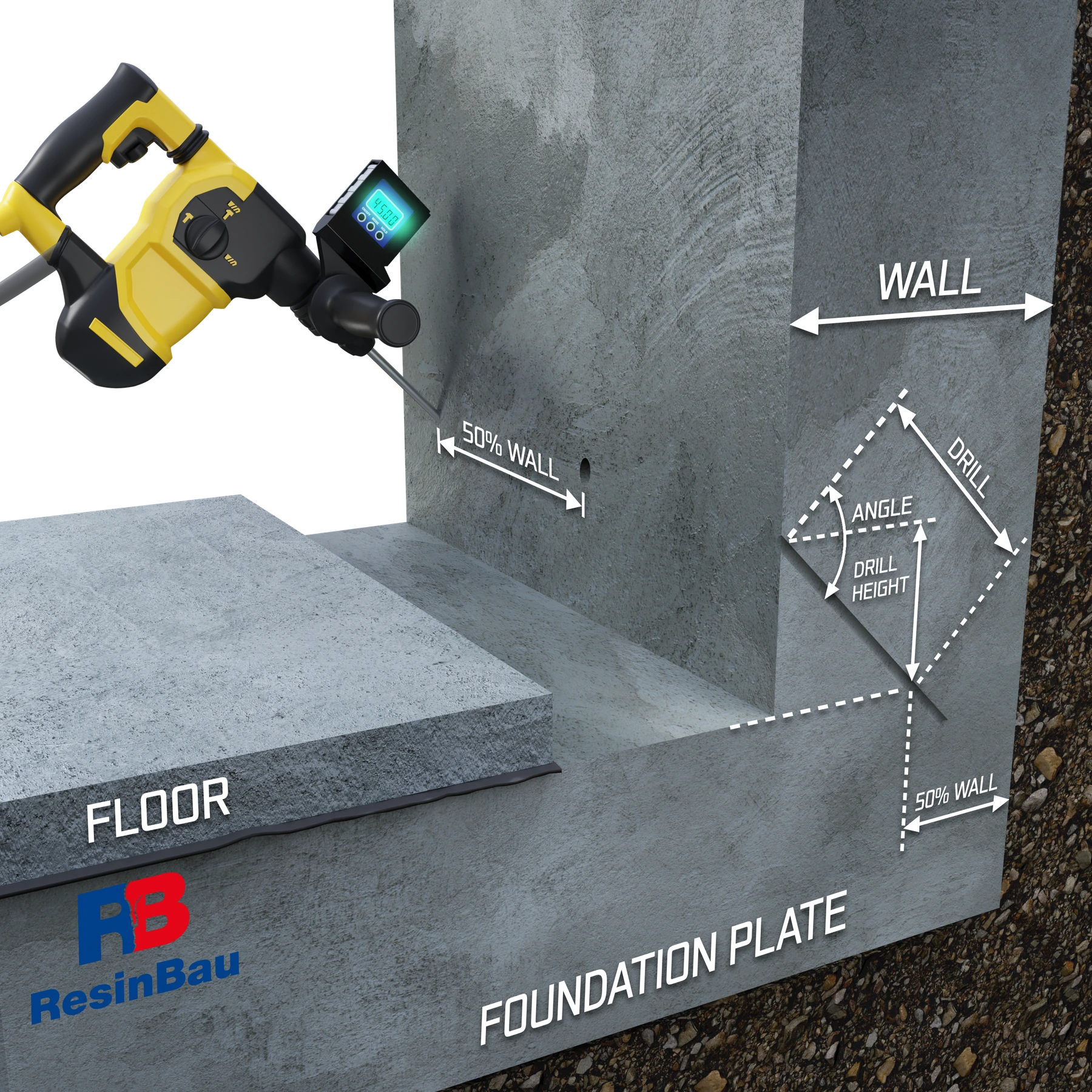

08 · הכנת קידוחים
הקידוחים צריכים לחצות את המישק באזור המתוכנן. שמרו על גאומטריה עקבית, אך התאימו אותה לשינויי עובי ותוואי חיבור בפועל.
מרחק תחילת הקידוח, הזווית והאורך תלויים זה בזה. שינוי מידה אחת עשוי להסיט את קצה הקידוח מחוץ ליעד, ולכן קריאת זווית לבדה אינה מספיקה.

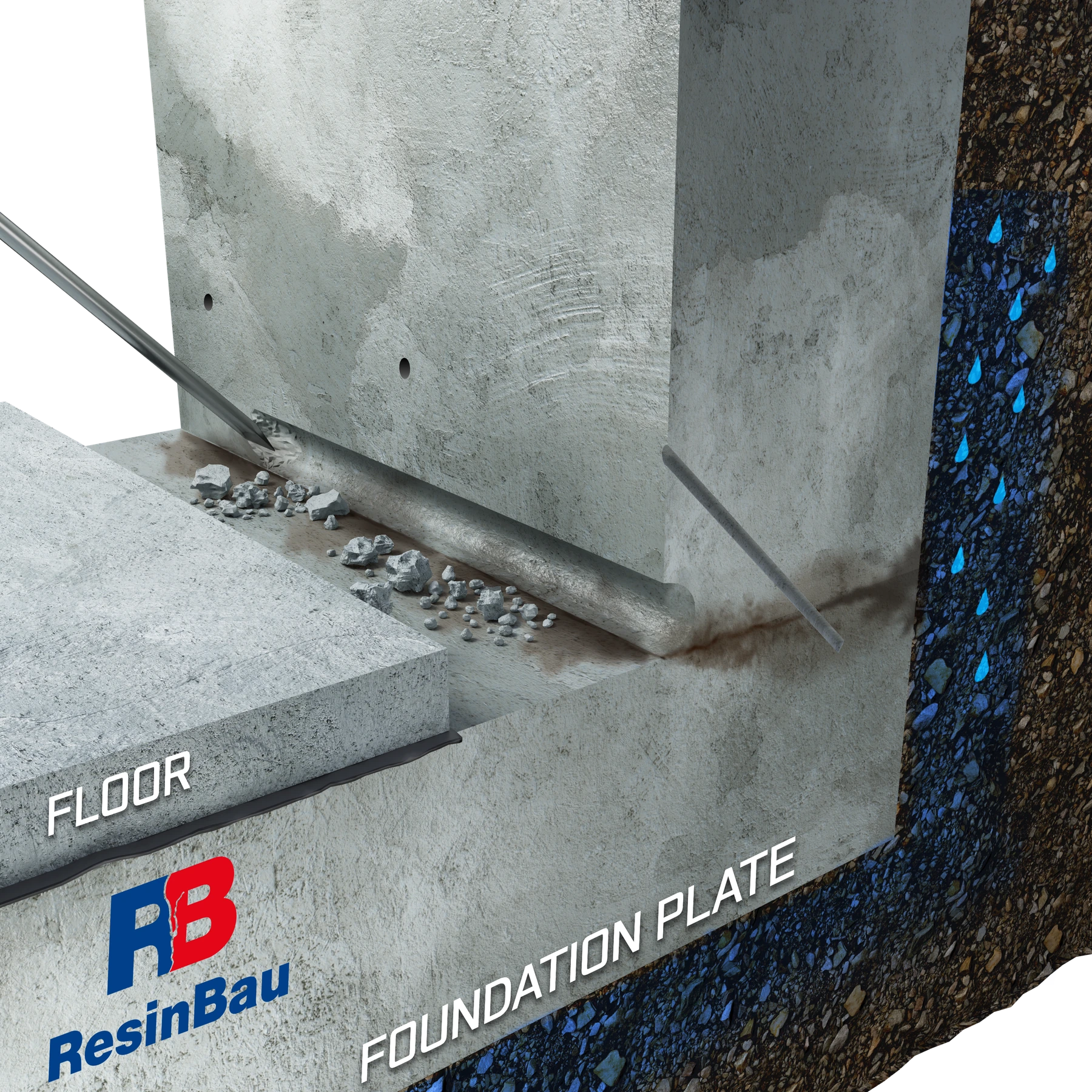

09 · הכנת החזית
החריץ המוכן נועד לספק תמיכה והידבקות לסגירת החזית. הסירו חלקים חלשים ולכלוך העלולים לגרום להיפרדות בזמן ההזנה.
היקף החריץ נובע מהפרט המתוכנן. אין להעמיקו ללא בדיקת המבנה ואין להסתיר באמצעותו ראיות למסלול כניסת מים אחר.

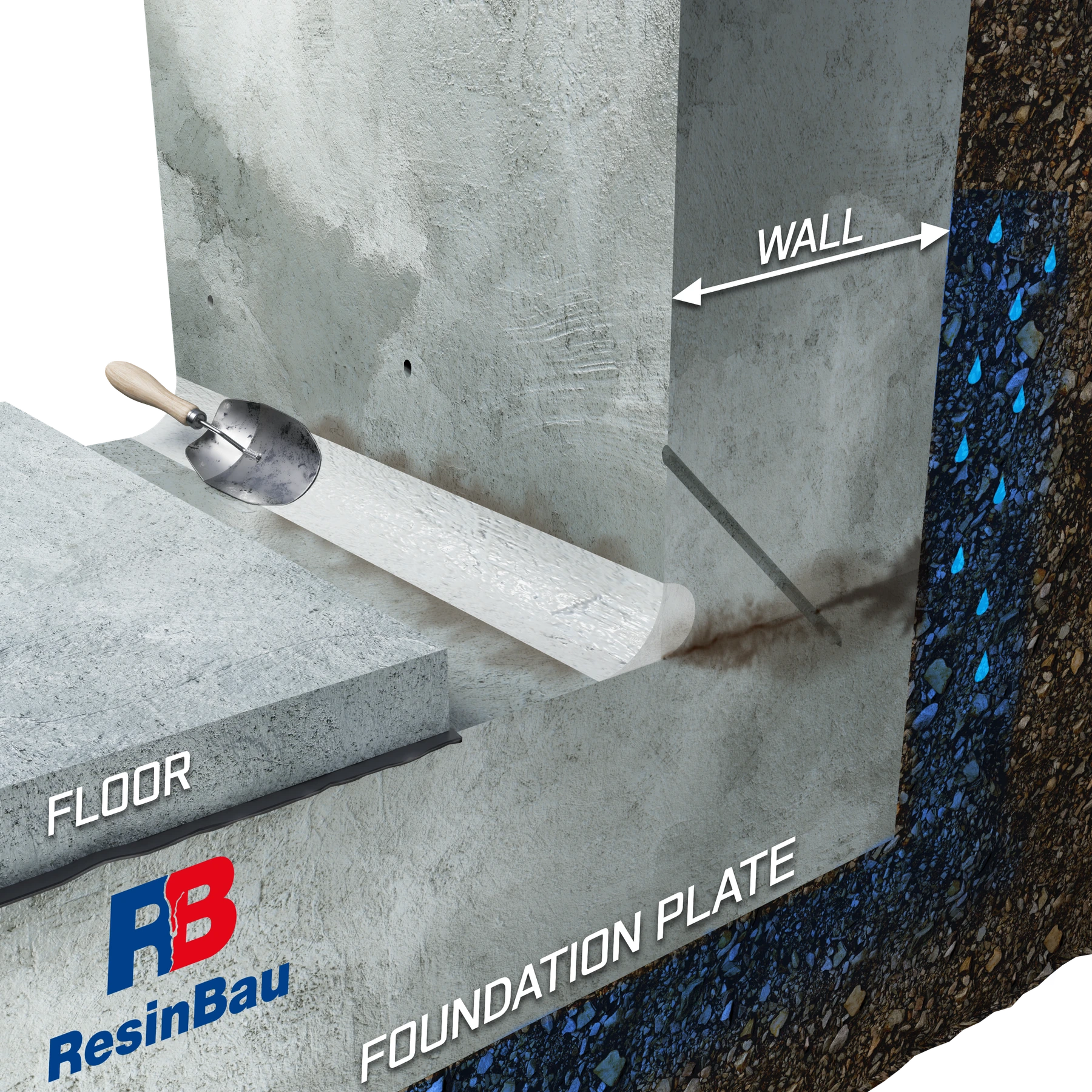

10 · הכנת החזית
הרולקה מצמצמת בריחת חומר הזרקה לפני השטח ומסייעת לכוון אותו לתוך החיבור. בדקו הכנת תשתית ותנאי יישום CrackOn.5 בדף המוצר.
האיטום העיקרי נוצר במישק. רולקה חדשה לבדה אינה מאשרת מילוי מרווח, ויש להגדיר את תפקידה בשחזור העתידי לפני העבודה.

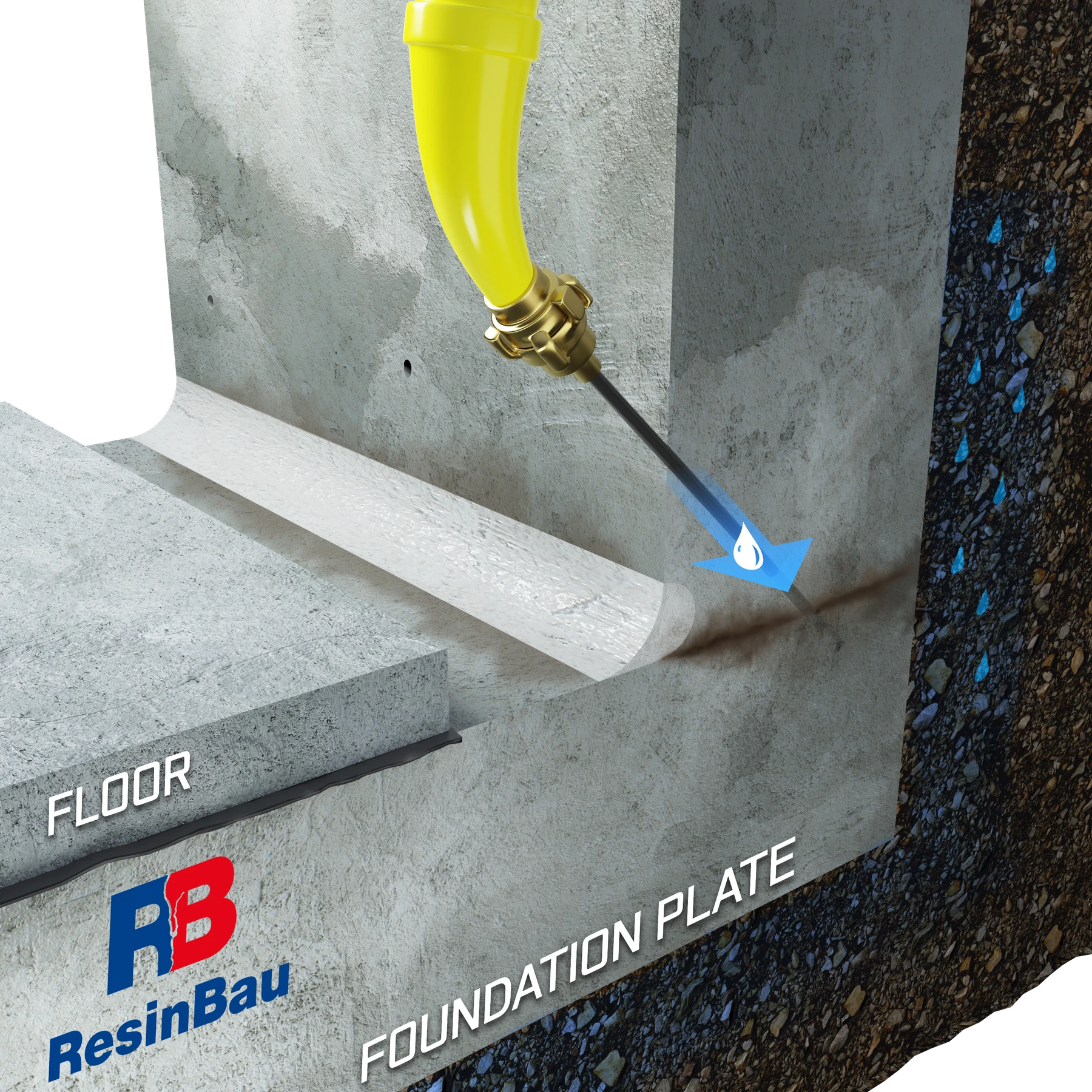

11 · הכנת קידוחים
אבק ושברי קידוח מקשים על התקנת הפקר ועל הגעת החומר למישק. השלב המוצג כולל שטיפת קידוחים; נוזל ההכנה והשיטה חייבים להתאים לחומר שנבחר ולתשתית.
הפרידו בין ניקוי קידוח לשטיפת משאבה. החדרת מים למסלול שרף המגיב עם מים עשויה להתחיל תגובה בתוך הציוד.
12 · הזנה
בחרו פקר לפי קוטר הקידוח בפועל, עובי השכבות ומקום איטום הגומייה. הפקר צריך להישאר יציב, ומסלול ההזנה שלו אינו יכול להיחסם עקב התקנה שגויה.
השרטוט מציג גישה גאומטרית למישק. סימוני המידות אינם קובעים לחץ מותר לקיר או כוח הידוק לכל דגם פקר.
13 · הזנה
התחילו בקטע ניסוי ועקבו במקביל אחר צריכה, לחץ ויציאות. החומר צריך להישאר באזור שנבדק, ולא להיעלם ללא בקרה בחללים שמתחת לרצפה.
הופעת חומר בנקודה הבאה היא סימן לפיזור. תעדו את התצפית והתאימו את המשך ההזנה לזמן העבודה של החומר ולהתנהגות המבנה.

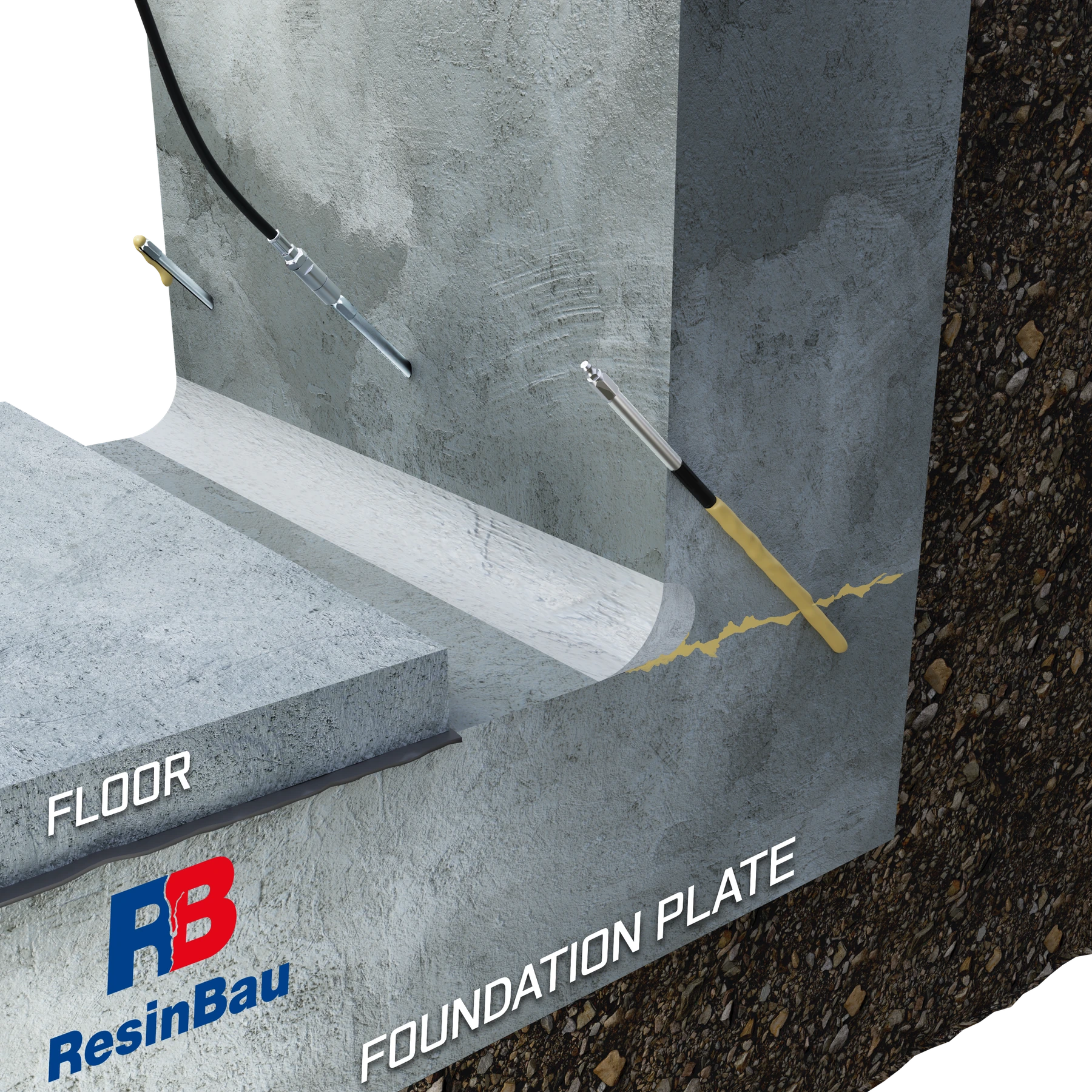

14 · הזנה
המשיכו לפי הסדר שנקבע והתצפיות הקודמות. שינוי נקודה אינו פוטר מבקרת האזור שכבר הוזן, משום שחומר עשוי לחזור או לפתוח מסלול יציאה אחר.
השוו כמות חומר ותגובת נקודות עוקבות. הבדל ברור עשוי לנבוע מחוסר אחידות במישק, חלל, שינוי תשתית או חסימה ומחייב בדיקה.

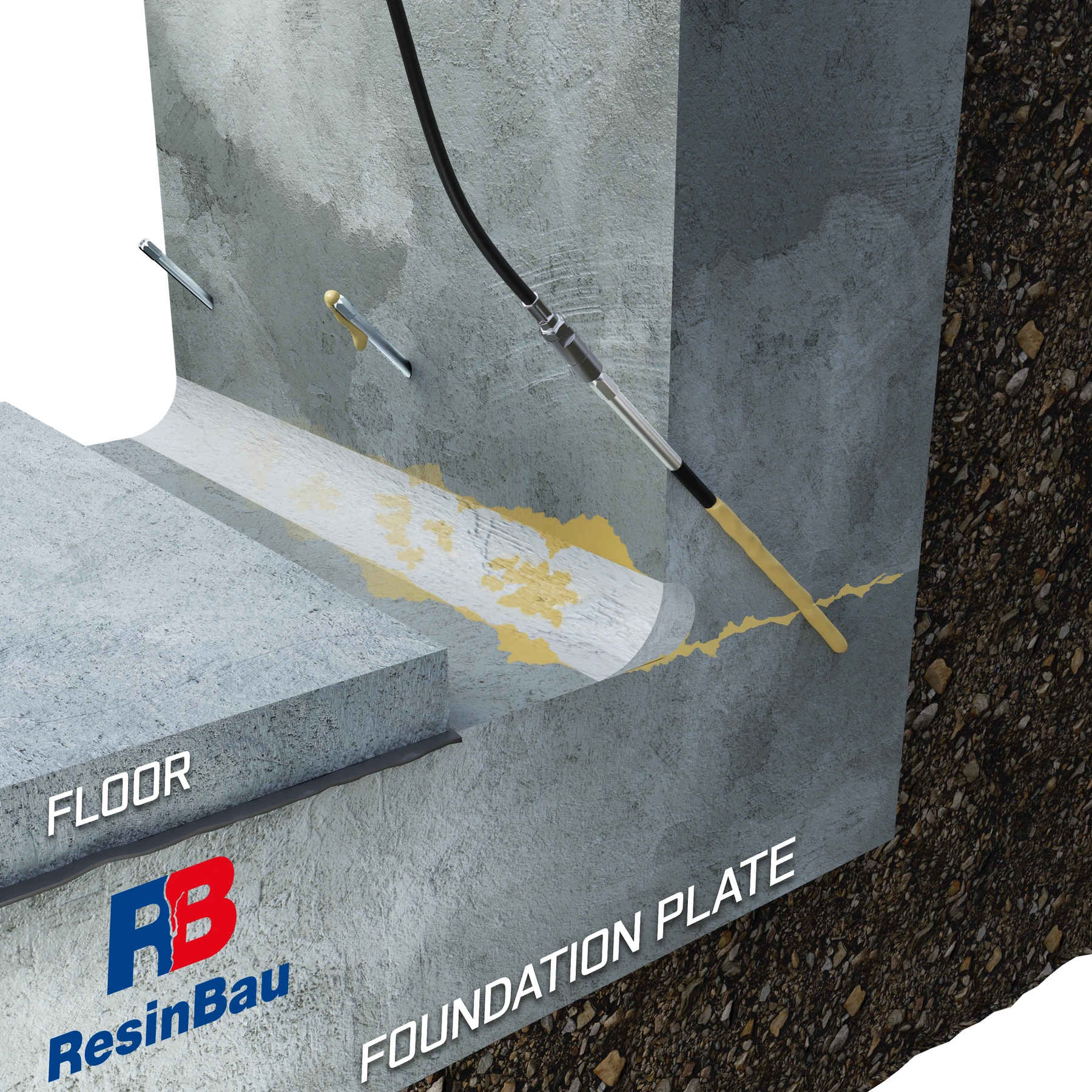

15 · בקרה בזמן העבודה
לוח זה מציג התנהגות אפשרית בזמן העבודה, ולא שלב רצוי בכל הזרקה. יציאה לפני השטח מחייבת להעריך אם סגירת החזית מחזיקה את החומר ואם חומר ההזרקה מגיע לאזור הנכון.
עצרו או תקנו הזנה לפי התצפיות. אין לראות בכמות שרף הנראית בחוץ הוכחה למילוי יעיל של החיבור.
16 · השלמה וקבלה
הזרקה משלימה עשויה להשלים אזורים שבהם הניסוי והמעקב הראו צורך בהזנה נוספת. אפשרותה תלויה בפתיחות הנקודה ובמצב החומר בפועל.
המונח ״כשהחומר טרי״ אינו קובע זמן משותף לכל השרפים. בססו החלטה על הוראות המוצר, הטמפרטורה והתנהגות החומר; אין לנסות לדחוף סתימה מוקשה בלחץ גבוה יותר.

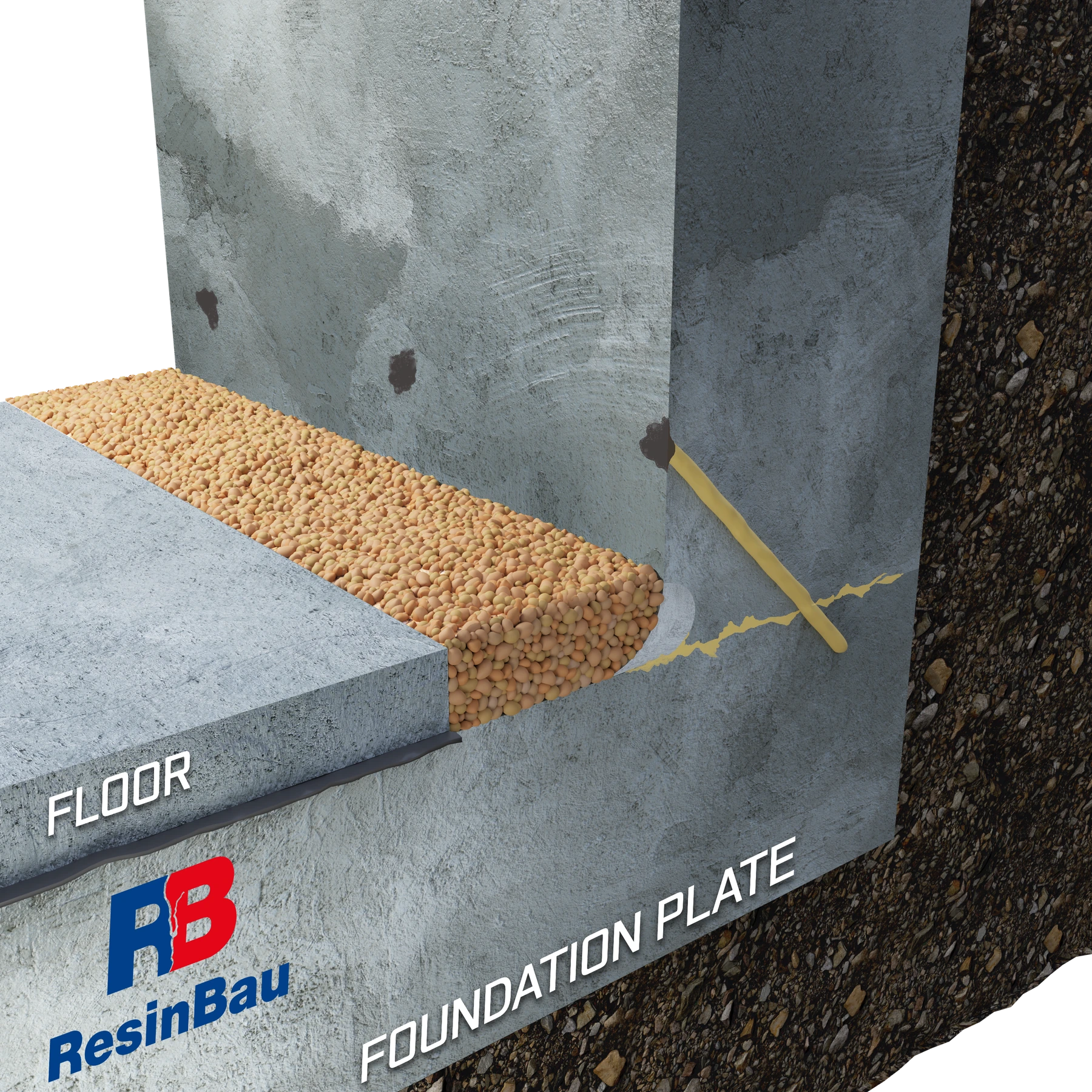

17 · חלופות שחזור
שיטת הגמר המוצגת עשויה להשאיר אפשרות לחשיפה קלה של מקום התיקון. היא חלופת שימוש לאזור שתוכנן לכך, ולא חומר איטום נוסף.
המילוי אינו מחליף קבלת ההזרקה שבוצעה. התאימו פתרון לשימוש בחלל, לגישה ולדרישות שחזור הרצפה.

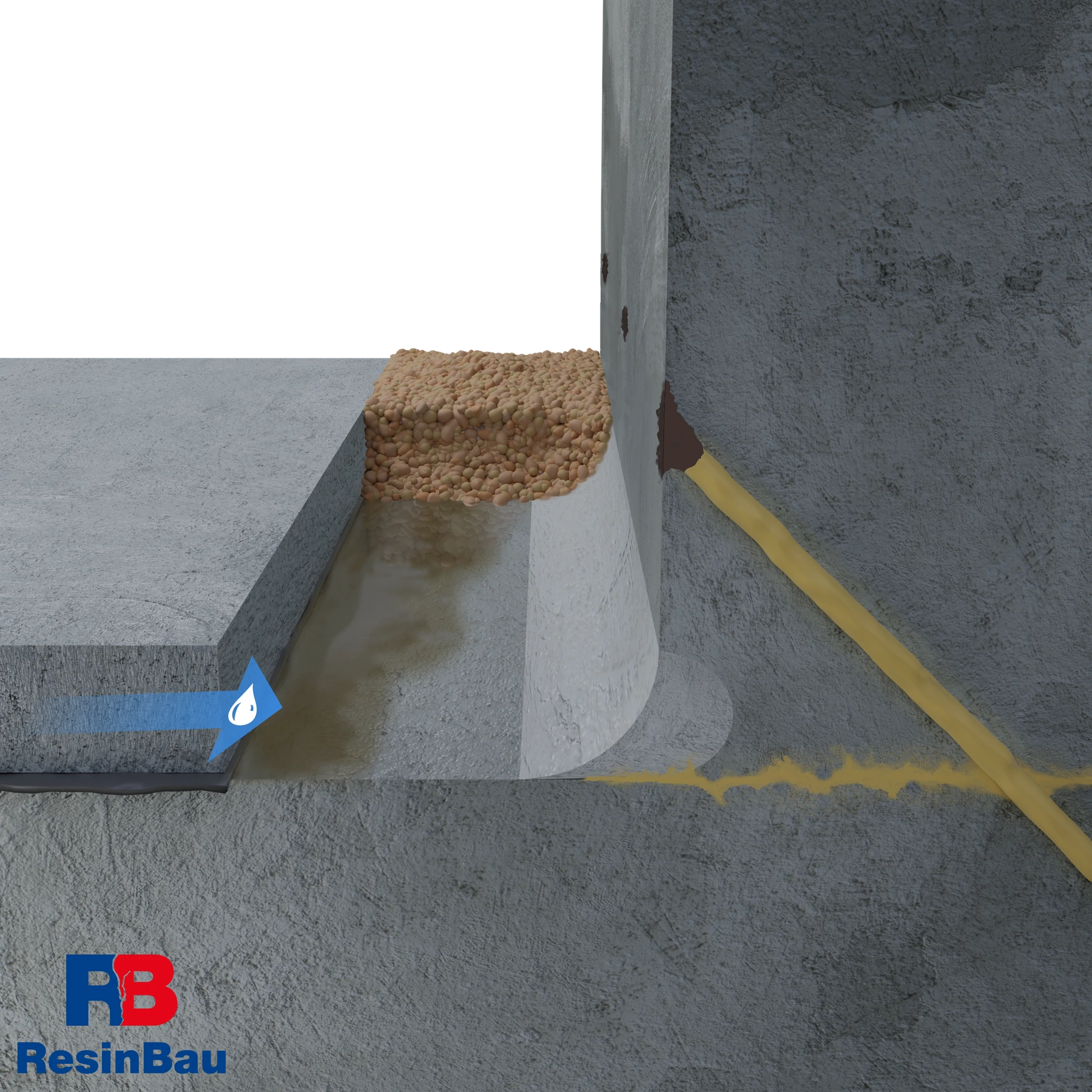

18 · השלמה וקבלה
מים הנראים ברצועת הבקרה עשויים להגיע מהשכבות שמתחת לרצפה, למרות איטום חיבור הקיר ללוח עצמו. לכן יש להשוות את מקום הופעת הלחות לתוואי השכבות השונות.
הבחנה בין מסלולים אלה מסייעת להעריך תיקון ולתכנן בדיקה נוספת. אין לראות בכל עקבת לחות חדשה הוכחה אוטומטית להיעדר חומר במישק.
19 · חלופות שחזור
בשחזור רצפה אפשר לתכנן צינור כגישה להזרקה עתידית. הסצנה המוצגת מתייחסת לשחזור לאחר סיתות מקומי, ולא ליציקה הראשונה של קיר חדש.
לפני כיסוי קבעו את תוואי המקטע, הקיבוע והגישה לשני הקצוות. הצינור אינו מחליף תיקון שבוצע ואינו מסיר את הצורך להעריך אטימות לפני השחזור.
20 · חלופות שחזור
לאחר בקרת ההנחה שחזרו את השכבה לפי הפרט שנקבע. הגנו על הצינורות ממעיכה ומתזוזה והשאירו נקודות חיבור נגישות ומסומנות בבירור.
הזרקה עתידית ראשונה ושימוש חוזר בצינור שכבר מולא הם מצבים שונים. אפשרות ההזרקה החוזרת תלויה במערכת, בחומר ובאופן סיום העבודה הקודמת; קיום קצוות לבדו אינו מבטיח אותה.
במישק עבודה, הקיר והלוח נוצרו בשלבים שונים. המים עשויים לנוע לאורך חיבור זה ולצאת רק בקצה הרצפה הנוספת. לפני התוויית קידוחים קבעו את החתך: עובי קיר, מפלס מישק, עובי רצפה ומיקום לוח היסוד. בדקו גם רצועות איטום, צינורות הזרקה ותיקונים קודמים.
הבדילו בין מישק עבודה למישק התפשטות המיועד לתנועה. קו דליפה דומה אינו מעיד על אותו תפקיד של החיבור. בחיבור קיר בנוי ישן ללוח חדש בדקו גם מישקים, תשתית לא אחידה וחללים אפשריים. ראו את תיאור בדיקת המישק במחקר המקרה של Piotr Kobus.
בעובי רצפה מתון, כניסה לקיר עשויה לאפשר חציית המישק ללא קידוח דרך שכבת הגמר. ברצפה עבה שקלו כניסה דרכה המובילה הלאה לאזור הנכון. לא מספיק שהמקדח יעבור מתחת לשפה הנראית: הוא חייב להגיע למישור החיבור שאובחן.
בחלופת כניסה דרך הרצפה, גומיית ההתפשטות של הפקר צריכה להימצא בחומר קיר תקין מעבר לשכבת הרצפה, לפי גאומטריית הגישה. התאימו לכך את אורך הגוף ואזור הגומייה. אורך הקידוח כולו אינו אורך הפקר. מחשבון קידוח למישקים מסדיר את הגאומטריה, והקידוחים הראשונים מאמתים אותה באתר.
אם הניסוי מראה קשר בין הנקודות ואפשר לבקר הזנה, אין צורך להסיר רצפה רק כדי לראות את קו המישק. חשפו רצועה מקומית כאשר החזית המוסתרת והדולפת מחייבת ניקוי וסגירה והרצפה הקיימת מונעת פעולות אלו.
לאחר בדיקת השכבות התוו את היקף החיתוך והסרת הרצפה הנוספת. בצעו קידוחים, הכינו ונקו מקום לרולקה, ואז בצעו את הסגירה שנקבעה ב־CrackOn.5. נקו קידוחים לפי טכנולוגיית החומר; בשרפים המגיבים עם מים השטיפה עשויה גם להראות קשר בין נקודות. התקינו גופי פקרים לפני הופעת שרף בקידוחים.
זהו אישור לקשר בין נקודות. בדקו שהמסלול תואם לאזור המישק והמשיכו במילוי לפי הקריטריונים שנקבעו. סימן השרף הראשון לבדו אינו מאשר את החתך כולו.
בדקו אטימות סגירה, פגיעה ומרווח קידוחים. השרף עשוי לבחור מסלול קל יותר לפני השטח; העלאת לחץ אינה פותרת אוטומטית סיבה זו.
בדקו פתיחות מערכת, קידוח ומיקום גומייה. ייתכן שהקידוח החמיץ את המישק או שקיימת בו הפסקה מקומית. עצרו הזנה ובררו את הסיבה.
חפשו חלל או חיבור לאזור אחר. ייתכן שיידרשו קיצור מקטע, נקודת בקרה נוספת או שינוי זמן תגובה לפני המשך העבודה.
ראו במרווח ההתחלתי השערה לניסוי. בחלופה הקיימת נקודת המוצא היא מחצית עובי הקיר, אך הקשר בפועל והתשתית קובעים את המשך הסידור. אין לשכפל רשת אם הנקודות הראשונות אינן פוגעות באזור או שהחומר עוקף את הקטע המתוכנן.
העלו את הכוונון בהדרגה תוך מעקב אחר צריכה, מעברים וחזית המישק. לאחר מעבר החומר סגרו נקודות מתוכננות לפי הפעלת המערכת. בצעו הזרקה משלימה אפשרית בתוך חלון העבודה של החומר ובבקרה; אין לכפות שרף המתקשה בלחץ בלבד. הרחיבו על עקרונות לחץ ומעקב.
קבלו את הקטע כולו, כולל קצותיו ומקומות נדידת מים סמוכים. תעדו את מהלך ההזנה ותנאי המים בבקרה. לחות בין הרצפה ללוח עשויה לנבוע ממסלול אחר מהמישק המתוקן.
התאימו שחזור רצפה לשימוש. מילוי רצועה שניתן לחשוף עשוי להקל על בקרה עתידית; בשחזור הרצפה אפשר לתכנן צינור להתערבות עתידית. התקנתו מחייבת הנחה נכונה וקצוות נגישים; היא לבדה אינה מוכיחה אטימות של התיקון שבוצע.
בחירת RESINBAU
איטום גמיש של מישקים יבשים או לחים. בזרימה עזה צמצמו תחילה את הכניסה כדי שהחומר יישאר באזור.
מישק שבו מים הנחוצים לתגובה, גם בחיבורי חומרים שונים. בלחות לא מספקת בחרו מערכת הזנה עם מים המיועדת לכך.
איטום מישק בצמיגות נמוכה; קבעו זמן תגובה, הגנה מהתייבשות ושיטת הכנת שתי תערובות.
סגירת חזית ותיקון קידוחים לפי הפרט. אינם מחליפים הזרקה לתוך המישק.
הכינו חתך, תיאור מים ותנועה ותוצאות ניסויים קודמים. ResinBau מסייעת בבחירת חומר וטכנולוגיית ביצוע.
