ZNANJE · STIKI IN DILATACIJE

Vrtanje in injektiranje delovnih stikov

Najprej določite položaj stika in pot vode. Nato izberite dostop, območje vgradnje injekcijskega nastavka ter točke, ki bodo pokazale napredek zapolnjevanja.

Ocena stanja Potek in različice Izbira in naslednji korak

SLEDITE TEHNOLOGIJI

Stik stene s ploščo: od ocene stanja do obnove

Oglejte si celoten prerez in tri različice dostopa. Dostop nad tlakom, skozi debel tlak in lokalno razkritje so alternative. Po izbiri različice prikazi vodijo skozi pripravo, opazovanje dovajanja in dva načina obnove, tudi z injekcijsko cevjo.

Stik plošče s tremi vrstami stene: betonom, opeko in kamnom. Voda se lahko seli skozi spoj različnih materialov.

01 · Ocena stanja

Ugotovite stik in pot vode

Najprej ugotovite, kateri elementi tvorijo netesni spoj. Temeljna plošča, stena in dodatni tlak imajo različne funkcije. Vlaga, vidna ob tleh, še ne določa mesta, kamor je treba dovesti injekcijski material.

Prikazani trije materiali stene so različice podlage. Potek izvrtine, vgradnja injekcijskega nastavka in tesnilni material se izberejo glede na dejanski prerez ter vodo in premikanje v stiku. Naslednji prikazi najprej kažejo dostop brez razkritja, nato ločeno različico z lokalnim odsekavanjem.

Ločite tlak od konstrukcijske plošče.
Ugotovite, ali zamakanje izhaja iz stika ali drugega sloja.

Izbira materiala za stik →

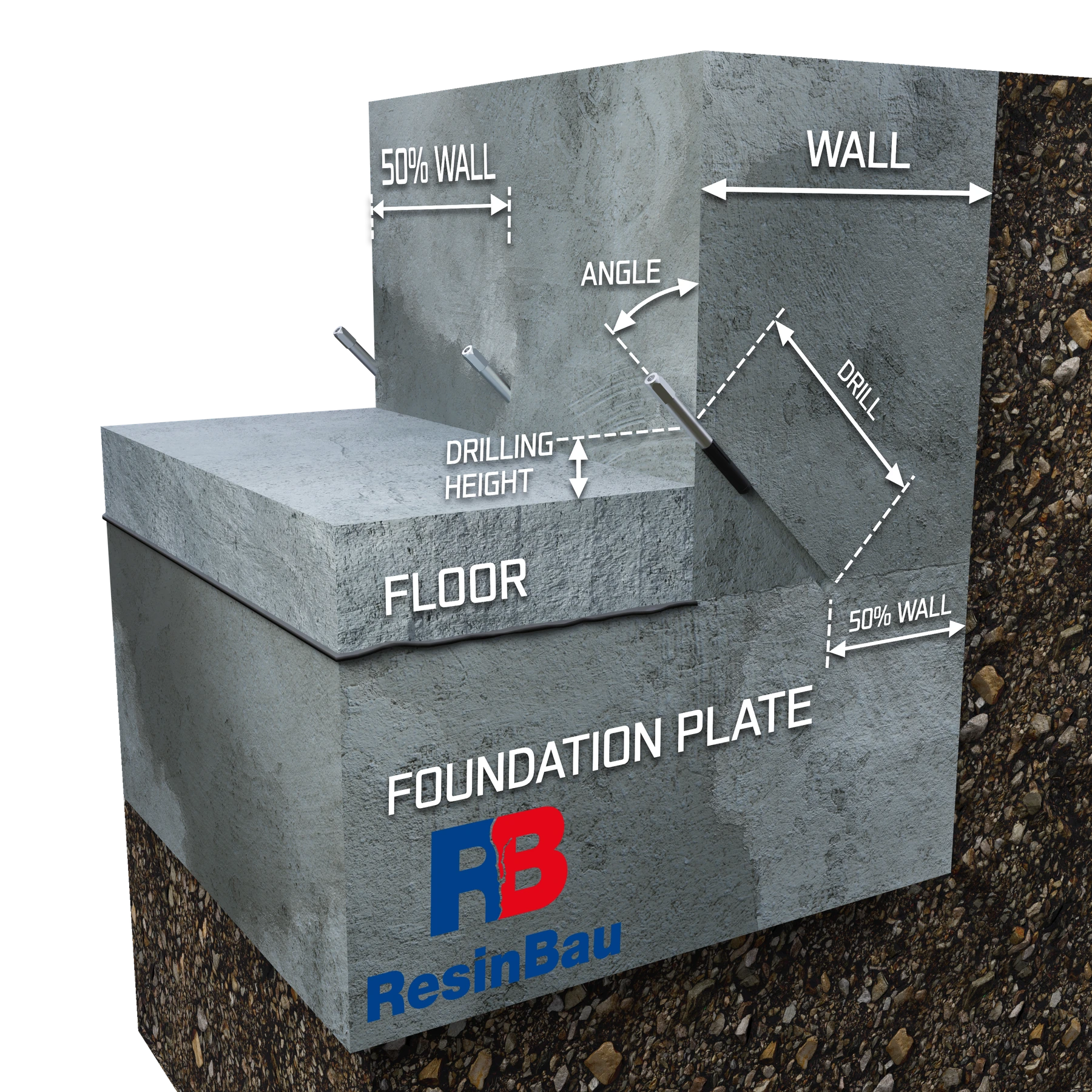

Poševna izvrtina s površine stene seka stik nad temeljno ploščo; dodatni tlak ostane na mestu.

02 · Dostop brez odsekavanja

Različica A: dostop nad tankim tlakom

Kadar geometrija to omogoča, se izvrtina začne nad tlakom in seka ciljni stik v globini stene. Začetna višina, kot in dolžina skupaj izhajajo iz debeline stene ter položaja reže.

WALL pomeni debelino stene, FLOOR dodatni tlak, FOUNDATION PLATE temeljno ploščo, ANGLE kot, DRILL pa dolžino vrtanja. DRILLING HEIGHT pomeni začetno višino izvrtine nad zgornjo površino tlaka. Oznaka 50% je predpostavka prikazane različice; zadetek v stik je treba potrditi na objektu.

Izmerite dejanski prerez.
Upoštevajte položaj armature in napeljav.

Izračunajte dostop do stika →

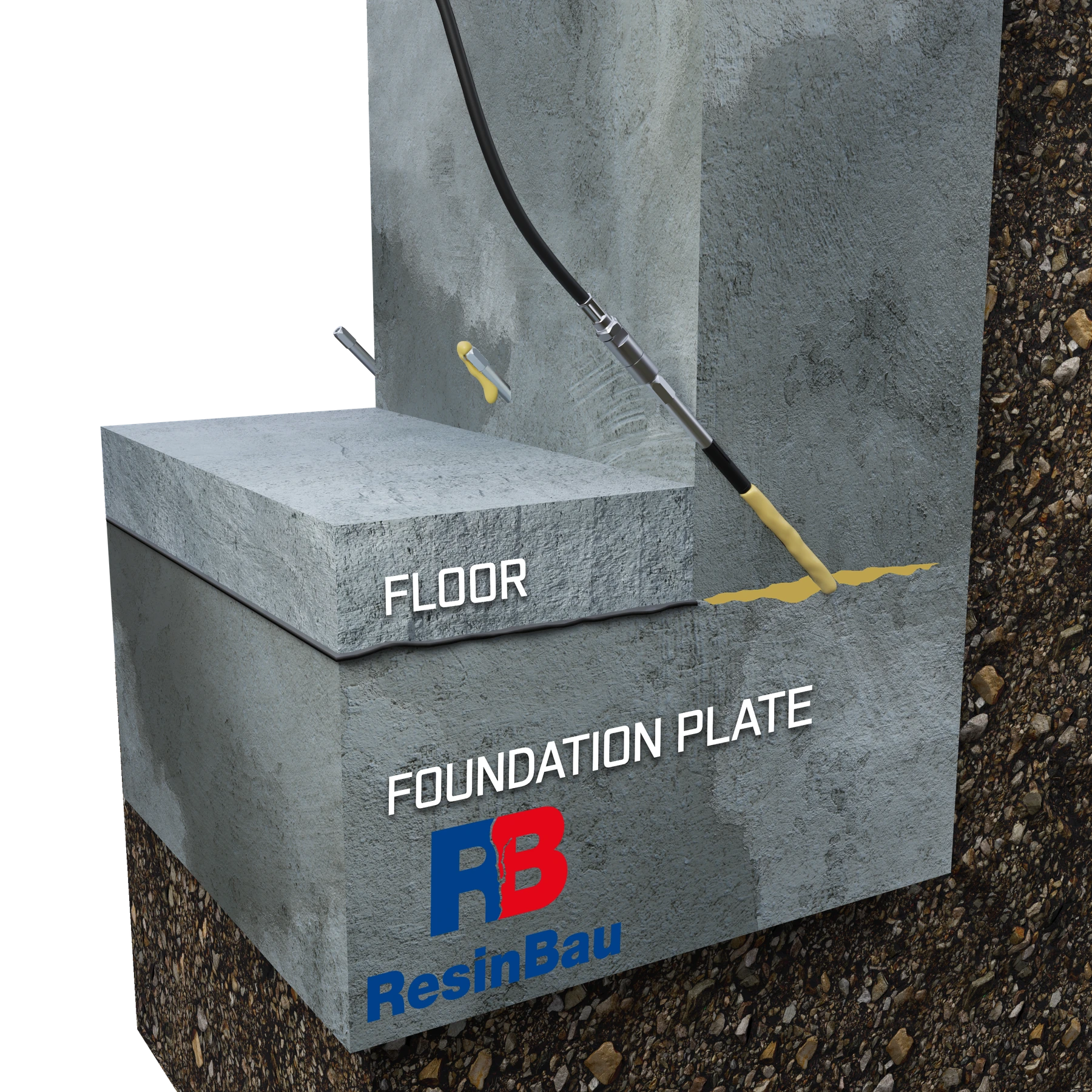

Material, doveden v stik, se pojavi pri naslednji točki.

03 · Dostop brez odsekavanja

Preverite različico A s preskusnim dovajanjem

Preskusna točka mora pokazati, ali izvedena izvrtina dejansko komunicira s stikom. Opazujte porabo, tlak in mesto pojava materiala, namesto da bi sklepali samo iz dolžine svedra.

Prehod do sosednjega injekcijskega nastavka potrdi povezavo, ne pa popolne zapolnitve celotne reže. Odsotnost prehoda zahteva preverjanje dostopa, prehodnosti in poti migracije; sama po sebi ne upravičuje odsekavanja tlaka.

Opazujte več kot eno točko.
Povezave ne enačite s prevzemom neprepustnosti.

Tehnološki preskus →

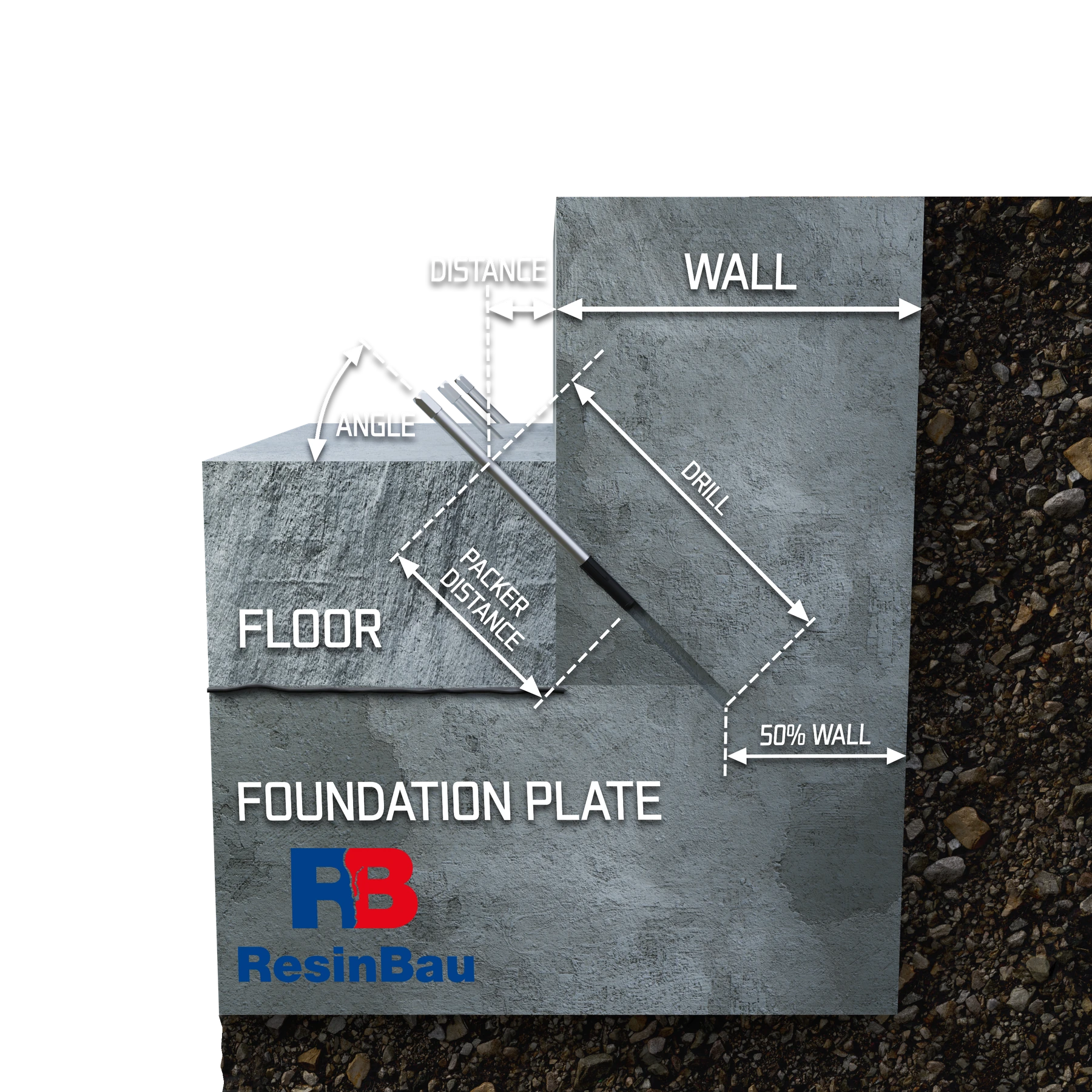

Debelejši sloj tlaka spremeni začetek vrtanja; območje vgradnje injekcijskega nastavka mora biti v ustreznem materialu stene.

04 · Dostop brez odsekavanja

Različica B: dostop skozi debel tlak

Če tlak prekriva potrebno začetno višino, prikazana različica vodi izvrtino skozi ta dodatni sloj do stene in stika. Debeline tlaka ne smete nadomestiti z debelino temeljne plošče.

DISTANCE pomeni odmik od površine, PACKER DISTANCE pa doseg vgradnje injekcijskega nastavka. Guma injekcijskega nastavka mora tesniti izvrtino v zdravi podlagi in ohraniti prehoden dostop do reže. Vgradnja samo v šibek tlak morda ne zadostuje.

Preverite dostop in dejansko dolžino injekcijskega nastavka.
Ugotovite sloje pod tlakom.

Izberite dolžino injekcijskega nastavka →

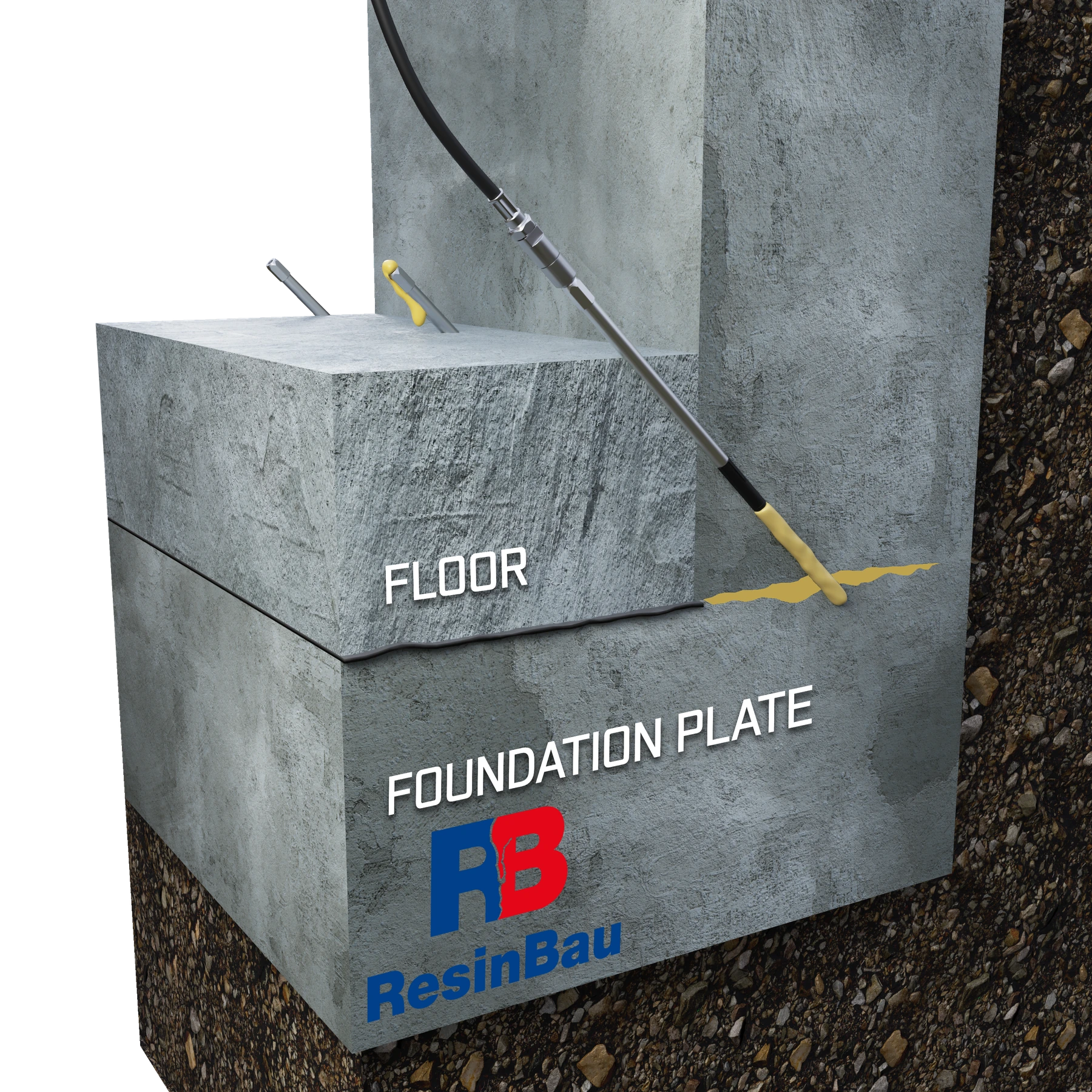

Injekcijski nastavek dovaja material skozi debel tlak do stika stene s ploščo; opazuje se sosednja točka.

05 · Dostop brez odsekavanja

Pred razširitvijo del preverite različico B

Po vgradnji preverite, ali sistem ohranja neprepustnost pri injekcijskem nastavku in vodi material do ugotovljenega območja. Material, ki se pojavi pod tlakom, lahko kaže na drugačno pot kot ciljni stik.

Če preskus potrdi dostop in možnost nadzora dovajanja, lahko tlak ostane. O lokalnem razkritju odločite šele po oceni prereza, neprepustnosti čelne površine in vzroka neuspešnega preskusa.

Opazovanje primerjajte z načrtovanim prerezom.
Zabeležite mesta iztoka in porabo.

Tlak in opazovanje →

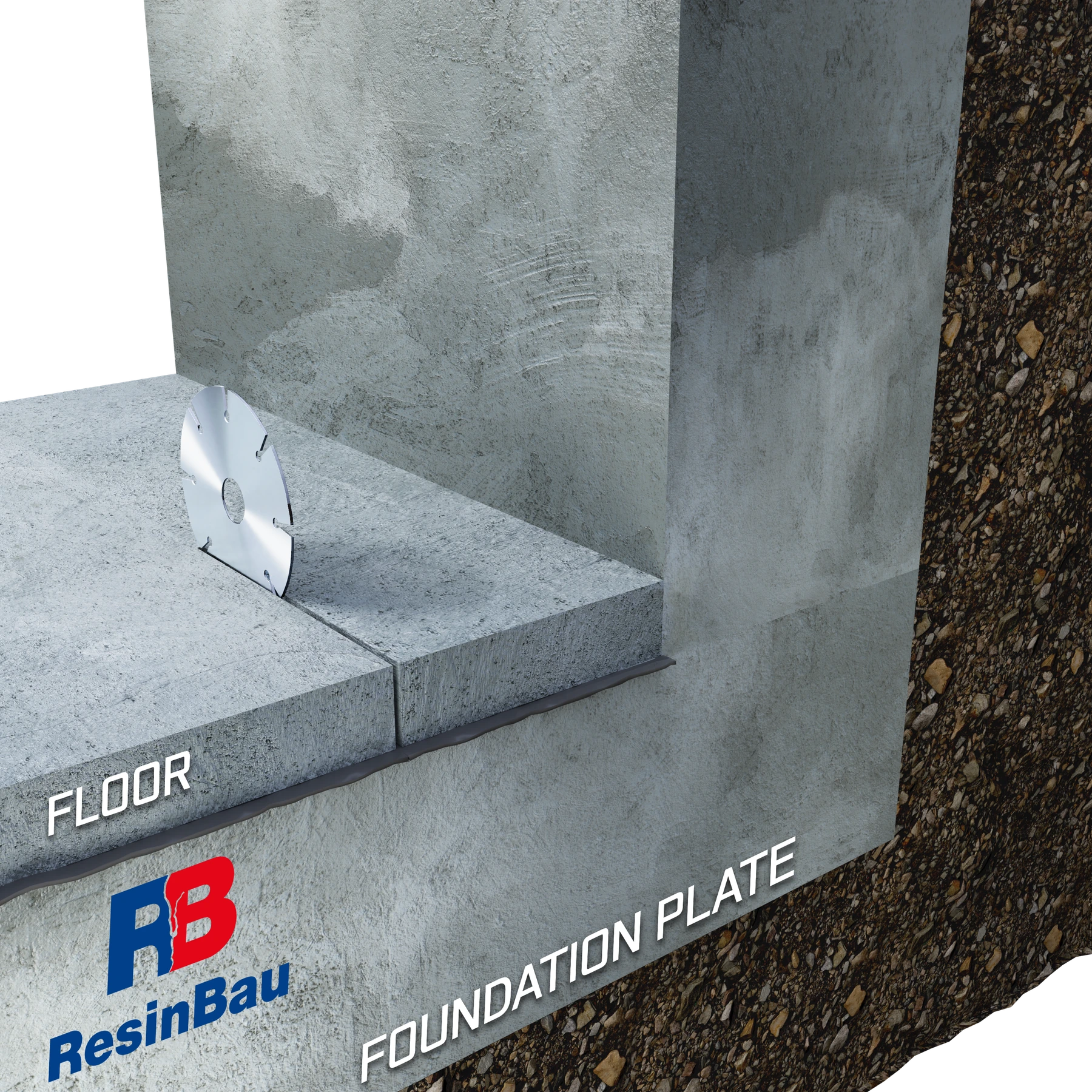

Zarez dodatnega tlaka določa mejo lokalnega razkritja stika.

06 · Razkritje stika

Različica C: začrtajte in zarežite pas razkritja

Ta različica se začne šele, ko je razkritje potrebno za pripravo ali zaporo netesnega območja. Zarez uredi rob odstranjevanja in omeji nenadzorovano lomljenje tlaka.

Obseg in globino določite glede na ugotovljene sloje. Risba ne dovoljuje zarezovanja konstrukcijske plošče, armature ali skritih napeljav.

Potrdite, kaj je tlak in kaj konstrukcija.
Začrtajte samo potrebni delovni pas.

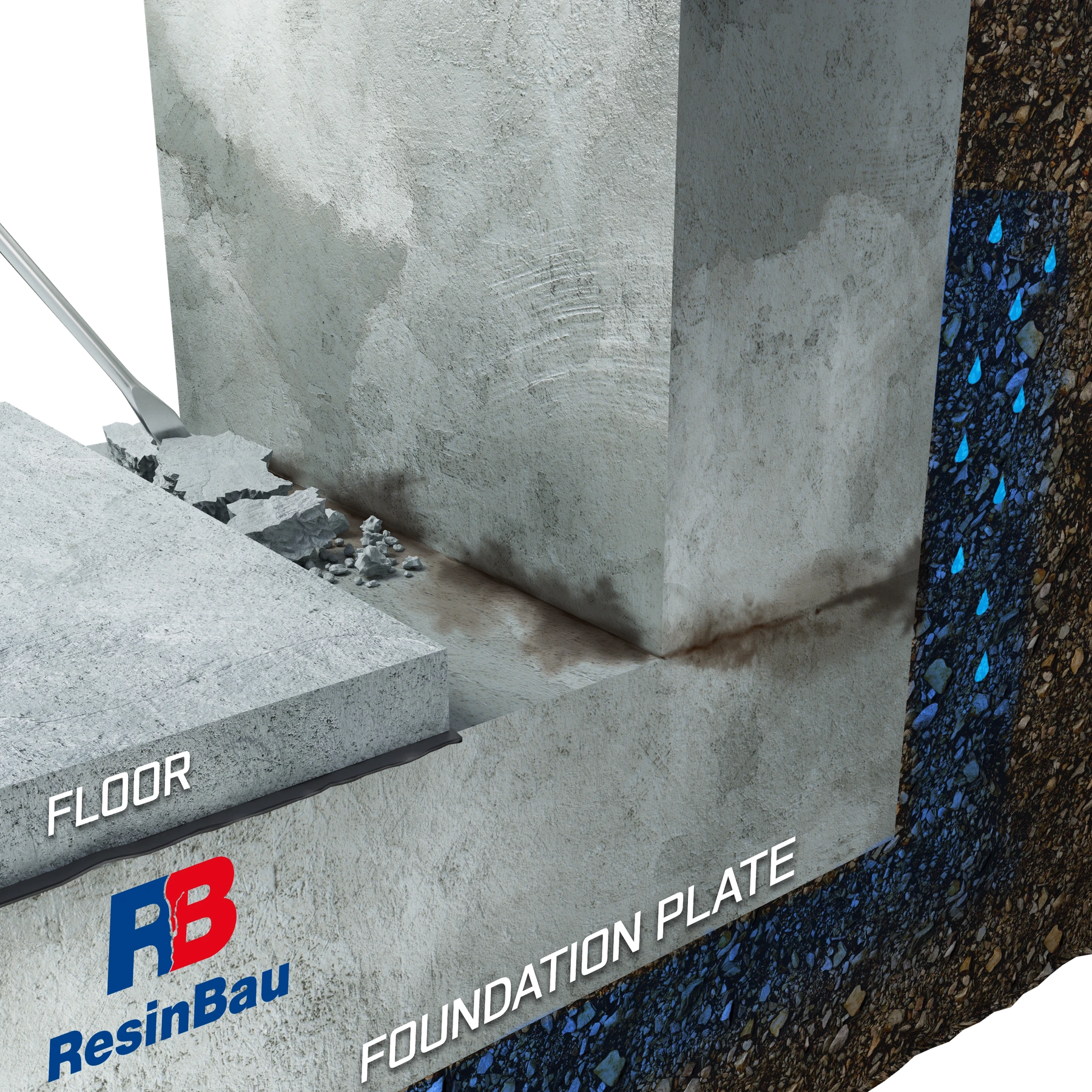

Lokalna odstranitev tlaka razkrije spoj ob vznožju stene.

07 · Razkritje stika

Odstranite začrtani pas in preglejte stik

Po odstranitvi začrtanega pasu je mogoče pregledati čelno površino stika, nevezane dele in mesta dotoka. To je korak preverjanja prejšnje ocene stanja, ne samo priprava prostora za orodje.

Očistite razkriti detajl in preverite, ali odkrita geometrija ustreza načrtu. Sprememba slojev ali položaja reže zahteva prilagoditev nadaljnjega dostopa.

Ne poškodujte armature.
Po razkritju posodobite načrt.

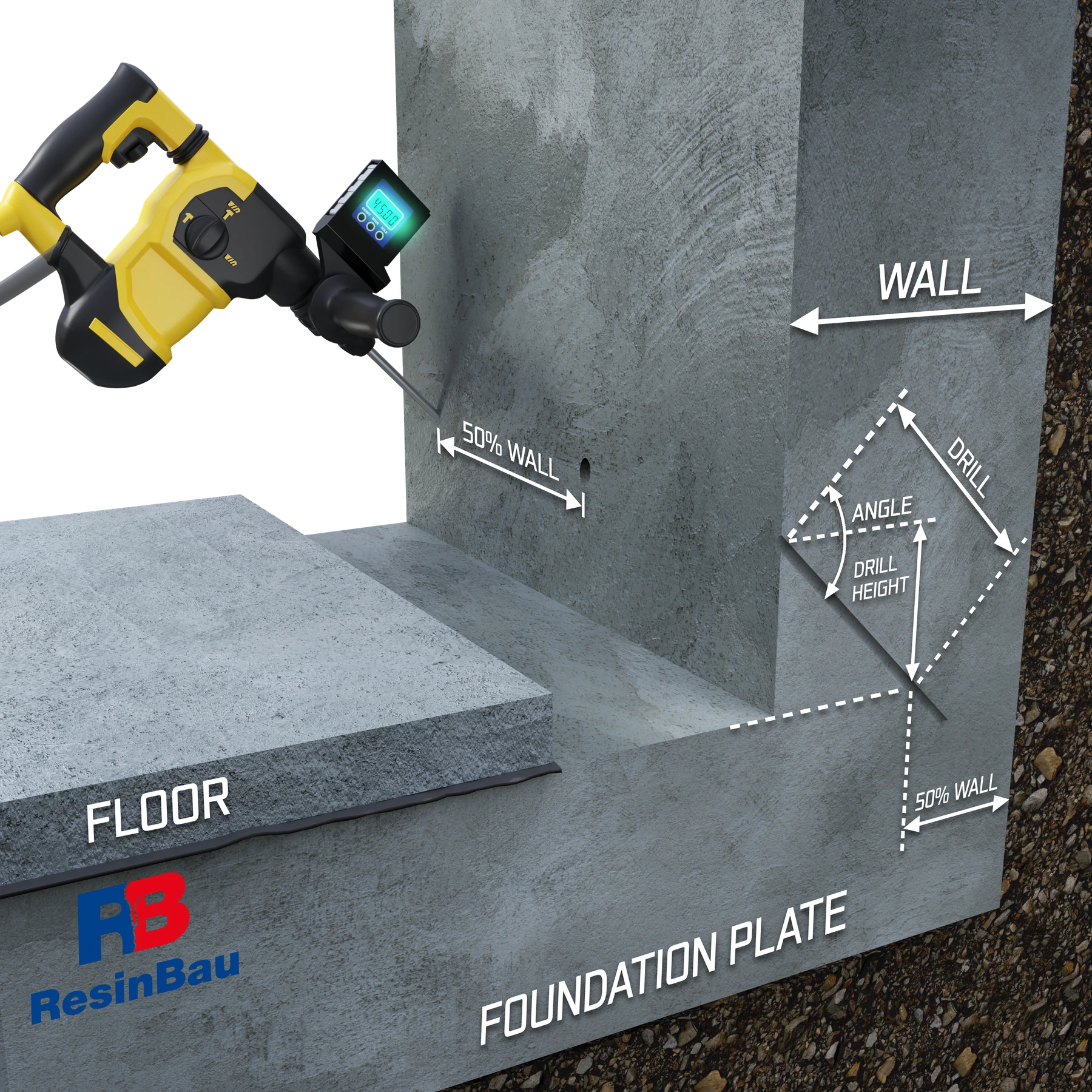

Po razkritju tlaka poševne izvrtine vodijo s površine stene do ugotovljenega spoja.

08 · Priprava izvrtin

Določite in izvedite izvrtine do stika

Izvrtine morajo sekati stik v načrtovanem območju. Ohranjajte ponovljivo geometrijo, vendar jo prilagodite dejanskim spremembam debeline in poteka spoja.

Odmik začetka vrtanja, kot in dolžina so medsebojno odvisni. Sprememba ene mere lahko premakne konec izvrtine mimo cilja, zato sam odčitek kota ne zadostuje.

Zadetek preverite na preskusnem odseku.
Nadzirajte globino in smer.

Geometrija vrtanja stikov →

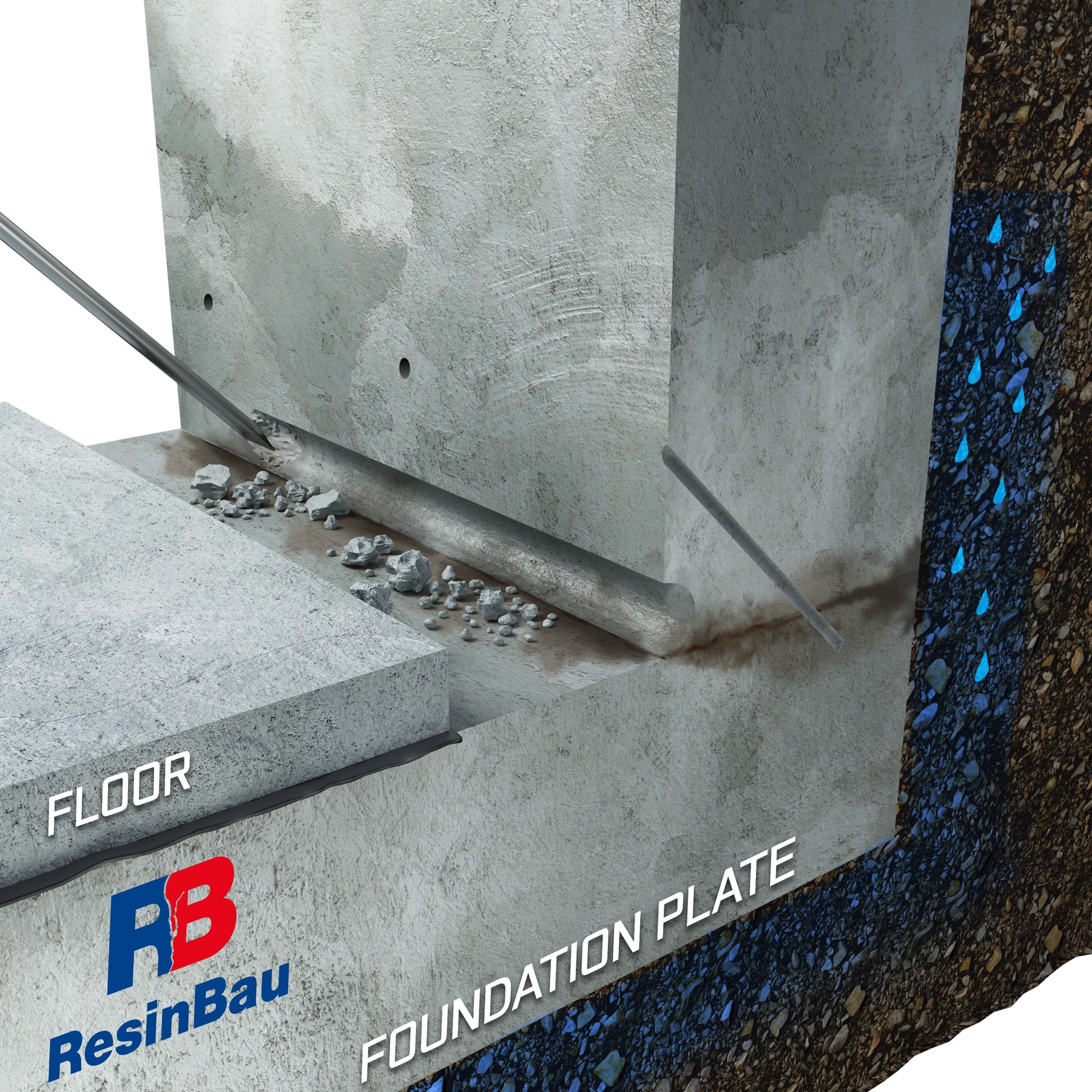

Utor ob vznožju stene pripravi podlago za izvedbo zaokrožnice.

09 · Priprava čelne površine

Pripravite mesto za zaporo čelne površine

Pripravljeni utor mora zagotoviti oporo in oprijem zapore čelne površine. Odstranite šibke dele in nečistoče, ki bi lahko povzročili odstopanje med dovajanjem.

Obseg utora izhaja iz načrtovanega detajla. Ne poglabljajte ga brez poznavanja konstrukcije in z njim ne prikrivajte dokazov druge poti dotoka.

Ohranite zdravo podlago.
Ne poškodujte robov izvrtin.

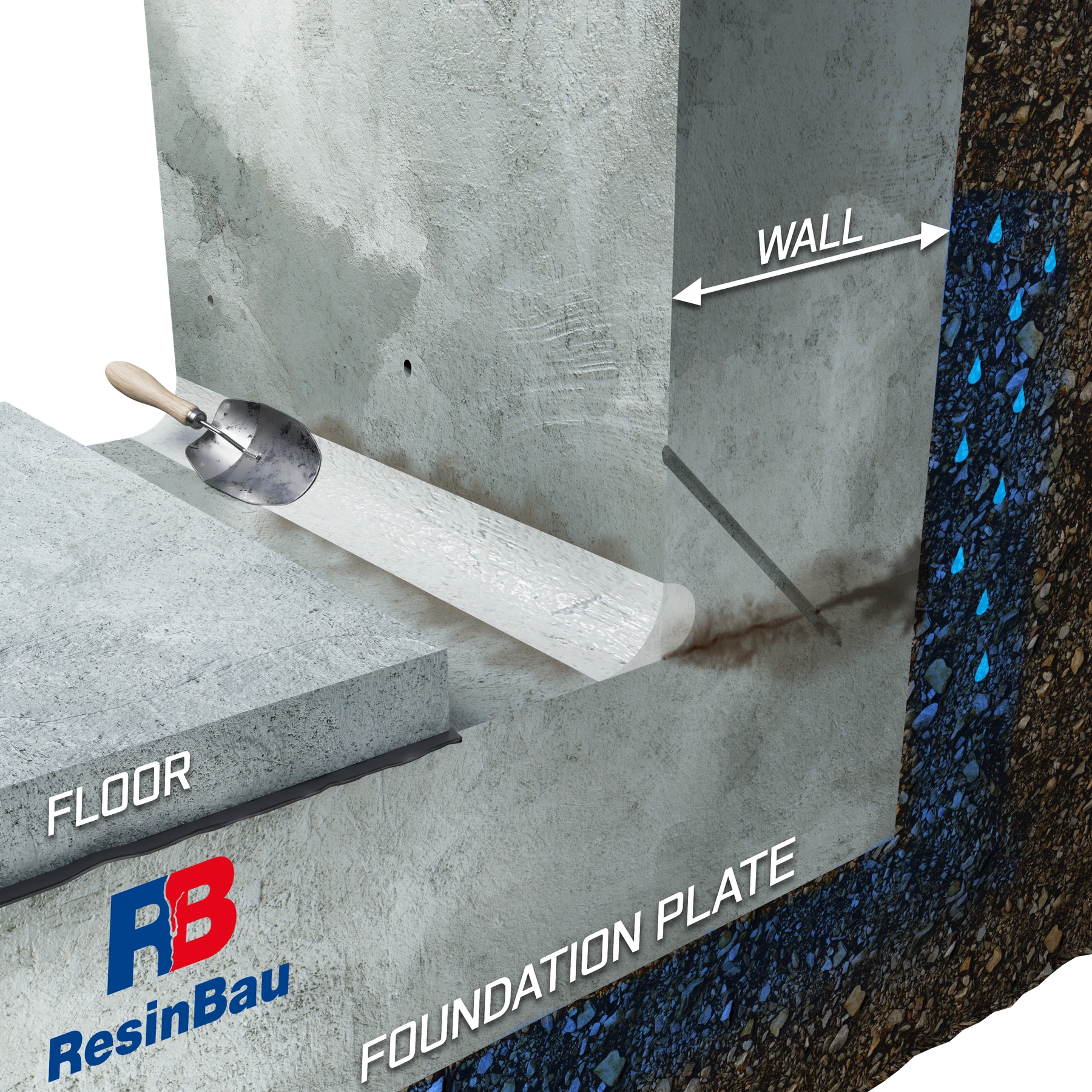

Zaokrožnica iz malte zapira čelno površino stika med steno in ploščo.

10 · Priprava čelne površine

Izvedite zaokrožnico, ki omejuje iztekanje

Zaokrožnica omejuje uhajanje injekcijskega materiala na površino in pomaga usmeriti material v notranjost spoja. Pripravo podlage in pogoje izvedbe CrackOn.5 preverite na strani izdelka.

Glavno tesnjenje nastane v stiku. Sama nova zaokrožnica ne potrjuje zapolnitve reže, njeno vlogo pri poznejši obnovi pa je treba določiti pred delom.

Ohranite dostop do dovodnih točk.
Preverite neprekinjenost zapore.

CrackOn.5 — pogoji izvedbe →

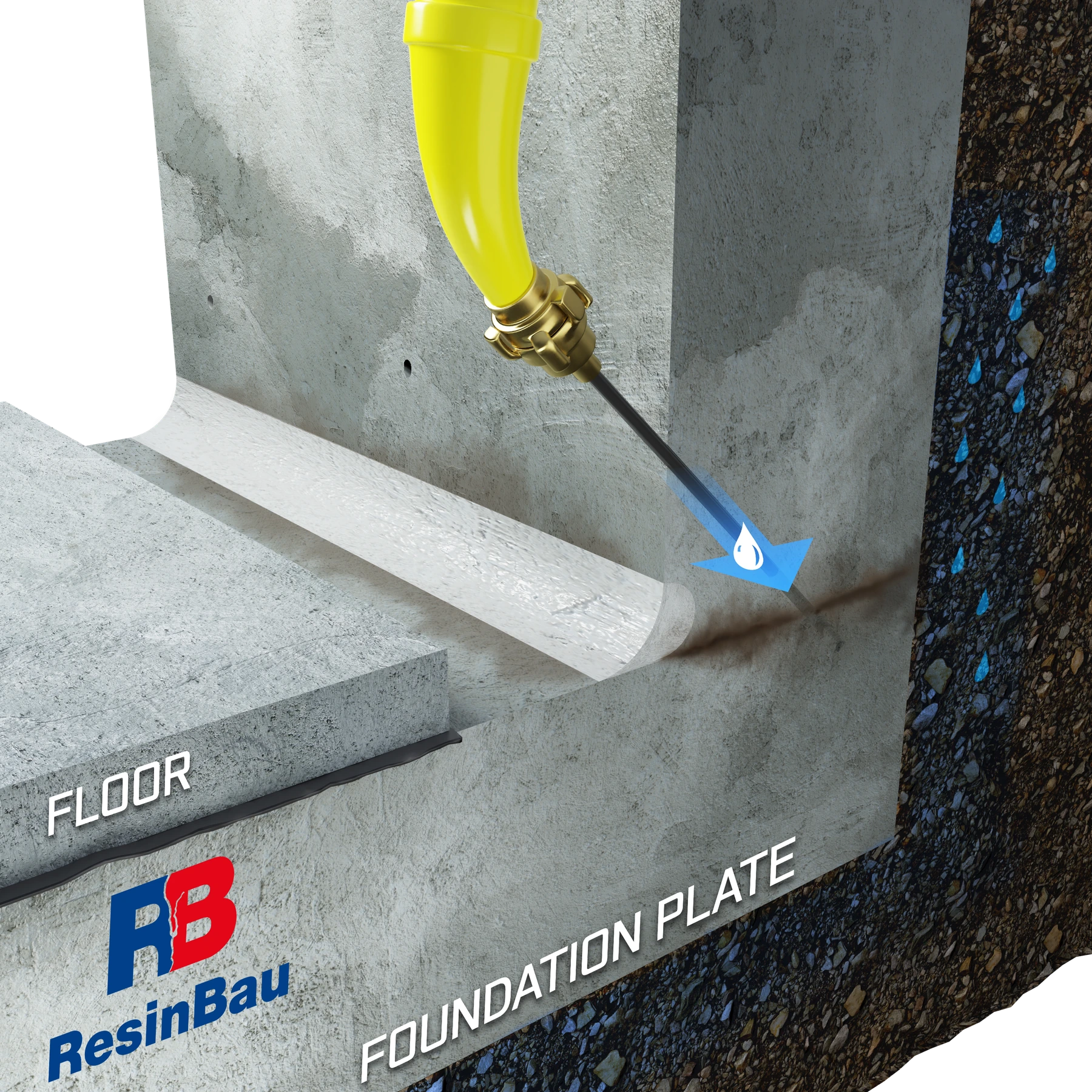

Izpiranje odstrani prah iz izvrtine pred vgradnjo injekcijskega nastavka.

11 · Priprava izvrtin

Očistite izvrtine in potrdite njihovo prehodnost

Prah in izvrtan material otežujeta vgradnjo injekcijskega nastavka ter dostop materiala do stika. Prikazani korak zajema izpiranje izvrtin; medij in način priprave morata ustrezati izbranemu materialu ter podlagi.

Ločite čiščenje izvrtine od izpiranja črpalke. Vnos vode v dovodno pot smole, ki reagira z vodo, lahko sproži reakcijo v napravi.

Preverite odstranitev izvrtanega materiala.
Pripravo prilagodite injekcijskemu materialu.

Čiščenje dovodnega sistema →

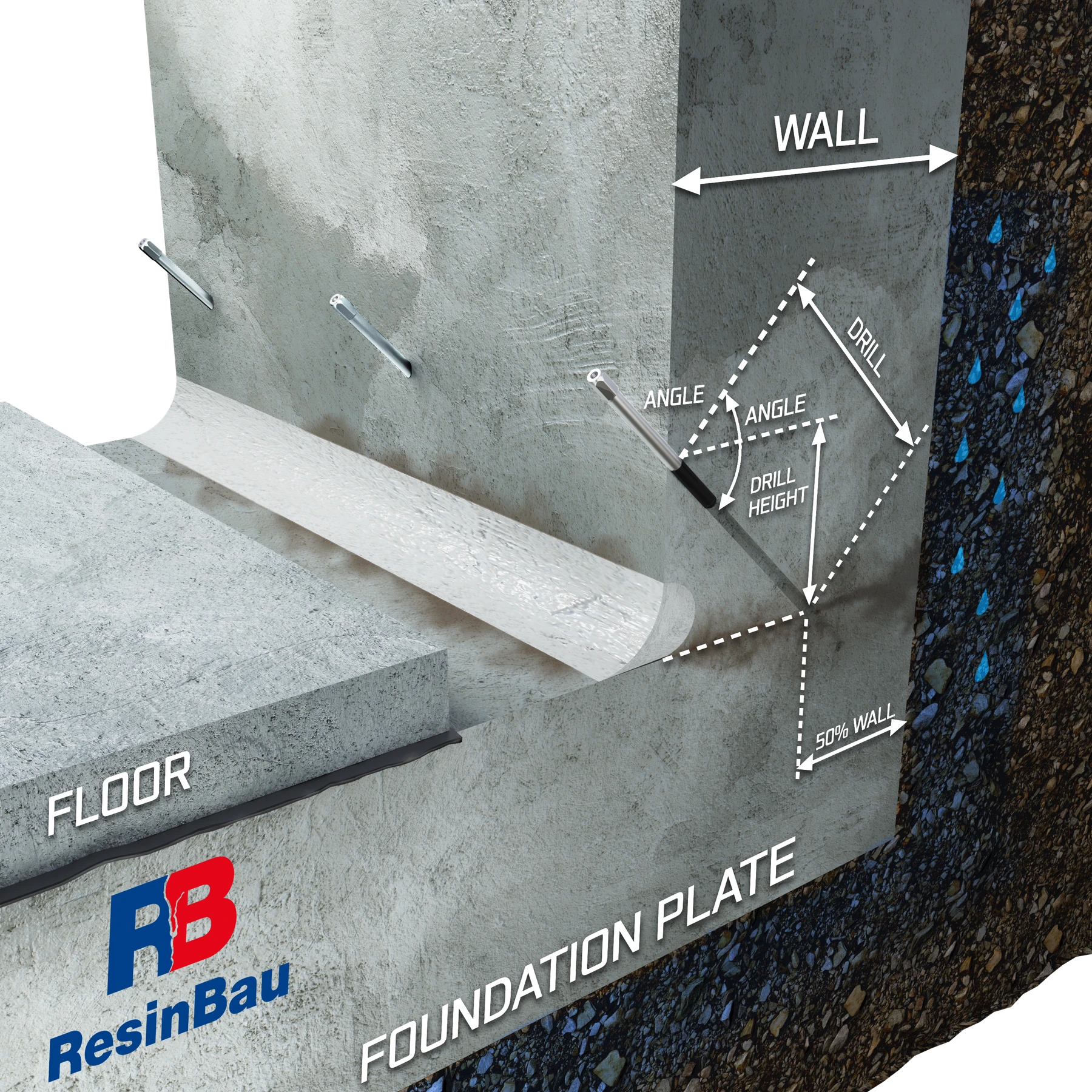

Injekcijski nastavki v izvedenih izvrtinah vodijo do stika za zaokrožnico.

12 · Dovajanje

Injekcijske nastavke vgradite v zdravo podlago

Injekcijski nastavek izberite glede na dejanski premer izvrtine, debelino slojev in mesto tesnjenja gume. Nastavek mora ostati stabilen, njegove dovodne poti pa ne sme zapreti nepravilna vgradnja.

Risba prikazuje geometrijski dostop do stika. Oznake mer ne določajo dovoljenega tlaka stene ali sile za zategovanje vsakega modela injekcijskega nastavka.

Preverite tesnost povezav.
Ohranite možnost opazovanja sosednjih točk.

Jekleni injekcijski nastavki →

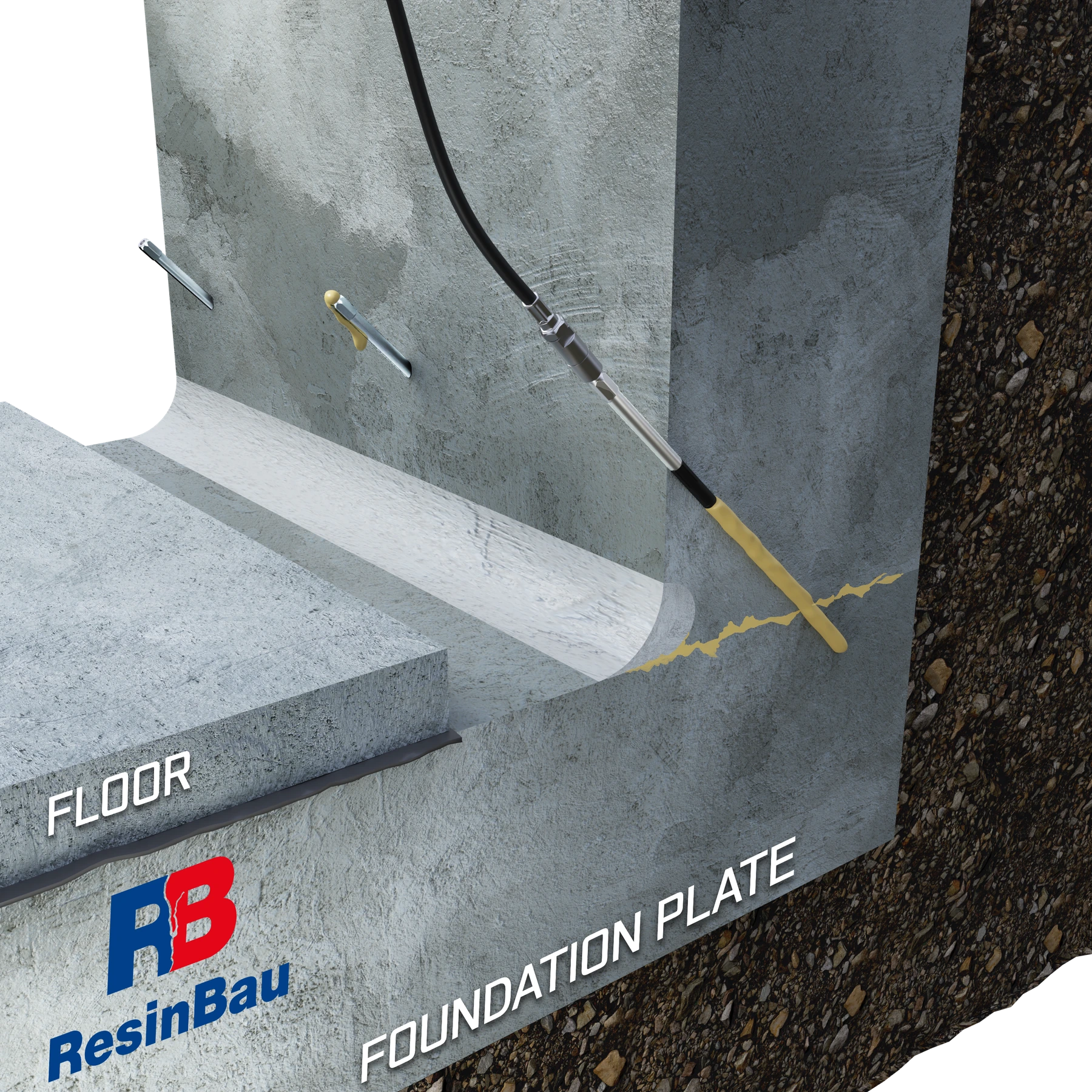

Rumeni material doseže stik; sosednja točka omogoča opazovanje povezave.

13 · Dovajanje

Začnite dovajati in opazujte prehod

Začnite na preskusnem odseku in hkrati opazujte porabo, tlak ter iztoke. Material mora ostati v ugotovljenem območju, ne pa nenadzorovano izginjati v prazninah pod tlakom.

Pojav materiala na naslednji točki je znak širjenja. Zabeležite opažanje in nadaljnje dovajanje prilagodite času obdelave materiala ter obnašanju konstrukcije.

Nadzirajte zaokrožnico in površino.
Tlaka ne povečujte samo zato, da izsilite prehod.

Odčitavanje tlaka in pretoka →

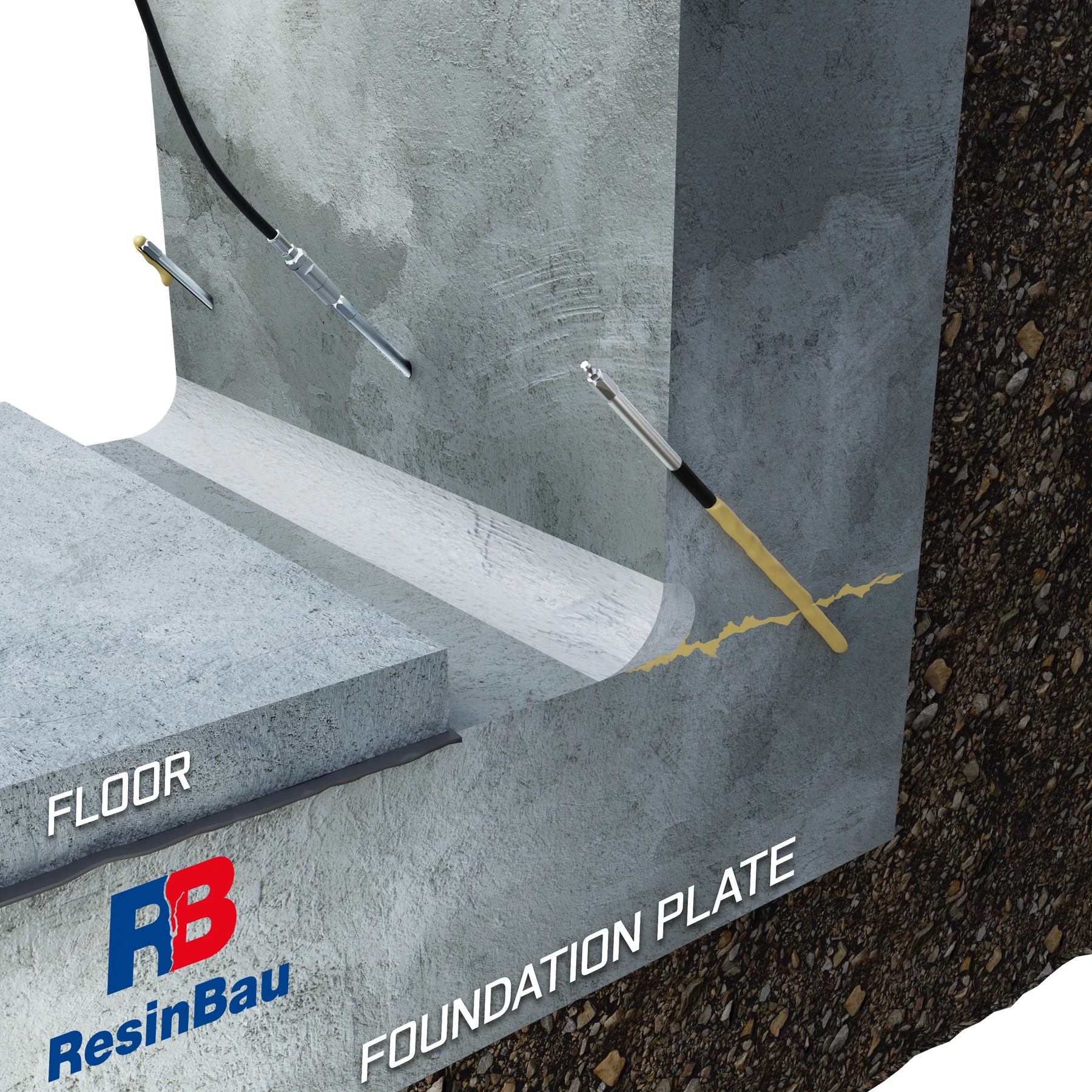

Dovajanje je prestavljeno na naslednji injekcijski nastavek ob ohranitvi opazovanja nadaljnjega dela stika.

14 · Dovajanje

Prehajajte na naslednje točke

Nadaljujte po določenem zaporedju in dosedanjih opažanjih. Sprememba točke ne odpravi potrebe po nadzoru prej injektiranega območja, saj se material lahko vrača ali odpre drugo pot iztekanja.

Primerjajte količino materiala in odziv zaporednih točk. Izrazita razlika lahko izhaja iz nehomogenosti stika, praznine, spremembe podlage ali zamašitve in zahteva preverjanje.

Ohranite zapis za vsako točko.
Opazujte tudi prejšnje odseke.

Material se pojavlja na površini zaokrožnice, namesto da bi ostal samo v notranjosti stika.

15 · Nadzor med delom

Preverite nenadzorovano pronicanje

Ta prikaz kaže možno obnašanje med delom, ne želenega koraka vsakega injektiranja. Iztok na površini zahteva oceno, ali zapora čelne površine zadržuje material in ali injekcijski material dosega pravo območje.

Dovajanje prekinite ali prilagodite skladno z opažanji. Vidne količine smole zunaj ne štejte za dokaz učinkovite zapolnitve spoja.

Ugotovite mesto in vzrok iztekanja.
Preverite zaporo in pot migracije.

Vrnitev na prej injektirano točko je namenjena dopolnitvi območja, ki zahteva nadaljnjo zapolnitev.

16 · Dopolnitev in prevzem

Razmislite o dodatnem injektiranju v času obdelave materiala

Dodatno injektiranje lahko dopolni območja, kjer sta preskus in opazovanje pokazala potrebo po nadaljnjem dovajanju. Njegova možnost je odvisna od prehodnosti točke in dejanskega stanja materiala.

Izraz »na sveže« ne določa skupnega časa za vse smole. Odločitev utemeljite na navodilih izdelka, temperaturi in obnašanju materiala; utrjene zamašitve ne poskušajte potisniti skozi z večjim tlakom.

Potrdite prehodnost.
Ne prekoračite delovnih pogojev materiala in sklopa.

Priprava in čiščenje črpalke →

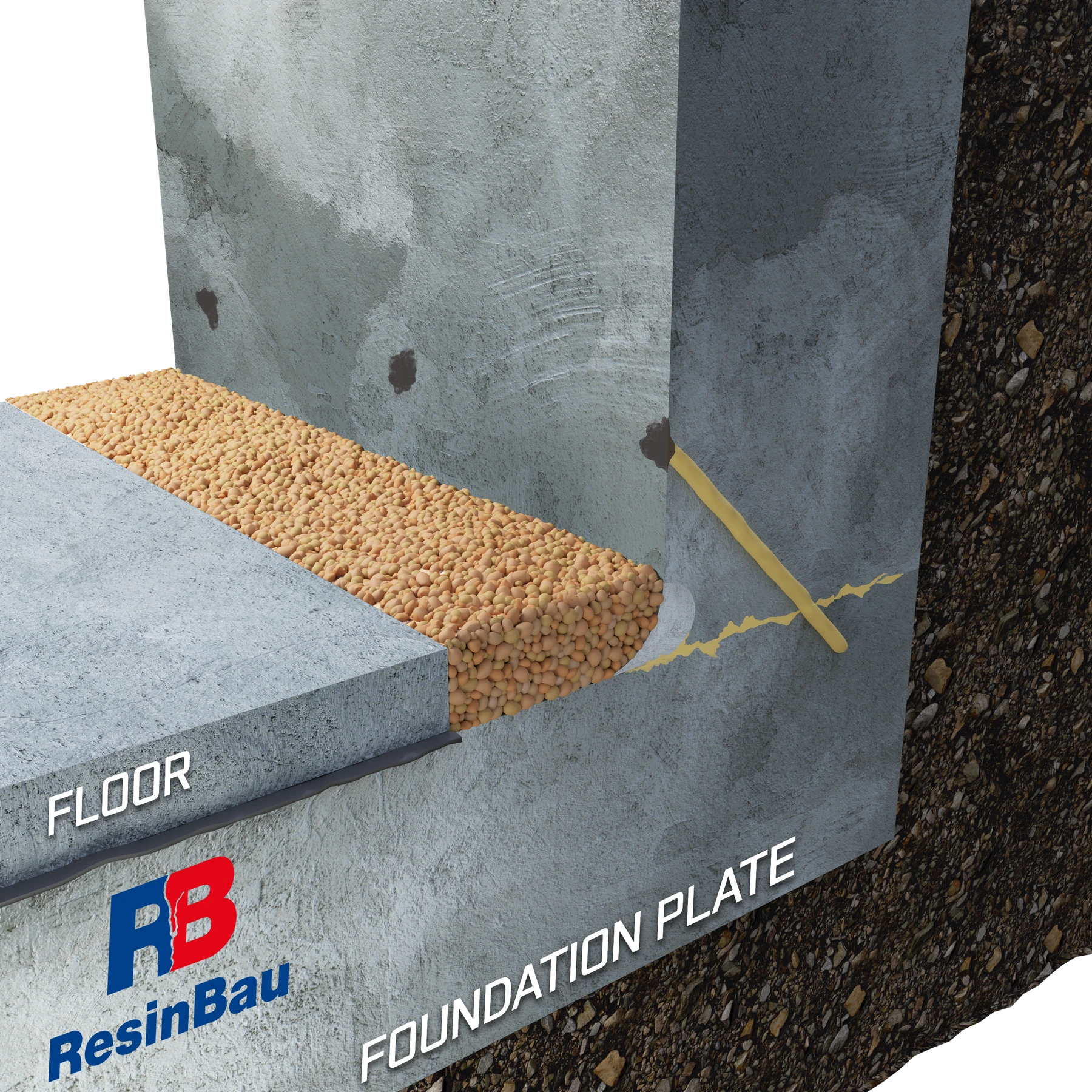

Razkriti pas ob steni je zapolnjen s kamnitim agregatom ali ekspandirano glino.

17 · Različice obnove

Zaključna obdelava A: pas z dostopom za nadzor

Prikazani način zaključne obdelave lahko ohrani možnost preprostega razkritja saniranega mesta. Je uporabniška različica za ustrezno načrtovano območje, ne dodaten tesnilni material.

Nasipni material ne nadomesti prevzema izvedenega injektiranja. Rešitev prilagodite uporabi prostora, dostopu in zahtevam obnove tlaka.

Pred prekritjem preverite neprepustnost pri prevzemu.
Določite način poznejšega nadzora.

Prerez prikazuje vodo, ki se premika pod dodatnim tlakom ob saniranem stiku.

18 · Dopolnitev in prevzem

Ločite vodo pod talnim slojem od zamakanja stika

Voda, vidna v kontrolnem pasu, lahko doteka iz slojev pod tlakom kljub zatesnitvi same povezave stene s ploščo. Zato je treba mesto pojava vlage primerjati s potekom posameznih slojev.

Razlikovanje teh poti pomaga oceniti sanacijo in načrtovati nadaljnjo oceno stanja. Vsake nove sledi vlage ne obravnavajte kot samodejnega dokaza, da v stiku ni materiala.

Opazujte izvor vode.
Stik in talne sloje ocenite ločeno.

V razkritem pasu ob obstoječi steni je pritrjena cev z izpeljanimi dostopnimi konci.

19 · Različice obnove

Zaključna obdelava B: pripravite cev pred obnovo

Pri obnovi tlaka je mogoče načrtovati cev kot dostop za prihodnje injektiranje. Prikazani prizor se nanaša na obnovo po lokalnem odsekavanju, ne na prvo betoniranje nove stene.

Pred prekritjem določite potek odsekov, pritrditev in dostop do obeh koncev. Cev ne nadomesti izvedene sanacije in ne odpravi potrebe po oceni neprepustnosti pred obnovo.

Zapišite položaj odsekov.
Zaščitite in označite dovode.

Cevi v obnovljenem stiku →

Po obnovi pasu tlaka ostanejo dostopni konci cevi ob steni.

20 · Različice obnove

Obnovite tlak z ohranitvijo dostopa

Po nadzoru polaganja obnovite sloj skladno z izbranim detajlom. Cevi zaščitite pred stisnjenjem in premikanjem, priključne točke pa pustite dostopne ter jasno označene.

Prvo prihodnje injektiranje in ponovna uporaba že zapolnjene cevi sta različni situaciji. Možnost ponovnega injektiranja je odvisna od sistema, materiala in načina zaključka prejšnjega dela; sama prisotnost koncev je ne zagotavlja.

Po obnovi preverite dostop.
K dokumentaciji priložite načrt odsekov.

Izbira materiala za cev →

Stik pod steno je lahko zakrit

Pri delovnem stiku sta stena in plošča nastali v različnih fazah. Voda se lahko premika vzdolž tega spoja in izteka šele ob robu dodatnega tlaka. Pred določitvijo izvrtin ugotovite prerez: debelino stene, višino stika, debelino tlaka in položaj temeljne plošče. Preverite tudi obstoječe trakove, cevi in prejšnje sanacije.

Ločite delovni stik od dilatacijskega stika, namenjenega premikanju. Podobna linija iztekanja ne pomeni enake funkcije spoja. Pri stiku starega zidu z novo ploščo dodatno ugotovite fuge, neravno podlago in morebitne praznine. Oglejte si opis ocene takega stika v študiji Piotra Kobusa.

Dva načina dostopa, eno ciljno območje

Pri zmerni debelini tlaka lahko vstop v steni omogoči presečišče s stikom brez vrtanja skozi zaključni sloj. Pri debelem tlaku razmislite o vstopu skozenj, ki vodi naprej do pravega območja. Ni dovolj, da sveder preide pod vidnim robom: doseči mora ugotovljeno ravnino spoja.

Pri različici vstopa skozi tlak mora biti raztezna guma injekcijskega nastavka v zdravem materialu stene za slojem tlaka skladno z geometrijo dostopa. Temu prilagodite dolžino telesa in območja gume. Dolžina celotne izvrtine ni dolžina injekcijskega nastavka. Kalkulator vrtanja stikov uredi geometrijo, prve izvrtine pa jo preverijo na objektu.

Kdaj razkriti čelno površino stika?

Če preskus kaže povezavo med točkami in je mogoče dovajanje nadzirati, tlaka ni treba odstranjevati samo zaradi ogleda linije stika. Lokalni pas razkrijte, kadar zakrita netesna čelna površina zahteva čiščenje in zapiranje, ohranjeni tlak pa to onemogoča.

Po ugotovitvi slojev določite obseg zarezovanja in odstranitve dodatnega tlaka. Izvedite izvrtine, pripravite in očistite mesto za zaokrožnico, nato izvedite predvideno zaporo s CrackOn.5. Izvrtine očistite skladno s tehnologijo materiala; pri smolah, ki reagirajo z vodo, lahko izpiranje hkrati pokaže povezavo. Telesa injekcijskih nastavkov vgradite pred pojavom smole v izvrtinah.

Preskus mora pojasniti pot pretoka

Material se pojavi na naslednji točki

To je potrditev povezave. Preverite, ali pot ustreza območju stika, in nadaljujte zapolnjevanje po določenih merilih. Sama prva sled smole ne potrjuje celotnega prereza.

Iztok pri zaokrožnici brez prehoda naprej

Preverite neprepustnost zapore, zadetek in razmik izvrtin. Smola lahko izbira lažjo pot proti površini; povečevanje tlaka tega vzroka ne odpravi samodejno.

Porast tlaka brez porabe

Preverite prehodnost sklopa, izvrtino in položaj gume. Možna sta zgrešen stik ali njegova lokalna prekinitev. Ustavite dovajanje in ugotovite vzrok.

Velika poraba zunaj načrtovanega odseka

Poiščite praznino ali povezavo z drugim območjem. Pred nadaljevanjem so morda potrebni skrajšanje odseka, dodatna kontrolna točka ali sprememba reakcijskega časa.

Dovajajte po odsekih in pustite čas za nadzor

Začetni razmik obravnavajte kot hipotezo za preskus. V obstoječi različici je izhodišče polovica debeline stene, vendar dejanska povezava in podlaga določata nadaljnjo razporeditev. Mreže ne ponavljajte, če prve točke ne zadenejo območja ali material obide želeni odsek.

Nastavitev povečujte postopoma ter opazujte porabo, prehode in čelno površino stika. Po prehodu materiala zapirajte predvidene točke skladno z navodili sklopa. Morebitno dodatno injektiranje izvedite znotraj delovnega okna materiala in pod nadzorom; vezoče smole ne smete siliti naprej samo s tlakom. Poglobite načela tlaka in opazovanja.

Neprepustnost in dostop po sanaciji

Prevzemite celoten odsek skupaj s koncema in sosednjimi mesti migracije vode. Zabeležite potek dovajanja in vodne pogoje med nadzorom. Vlaga med tlakom in ploščo lahko izhaja iz druge poti kot sanirani stik.

Način obnove tlaka prilagodite uporabi. Odstranljivo polnilo pasu lahko olajša poznejši nadzor; pri obnovi tlaka je mogoče načrtovati cev za prihodnji poseg. Njena vgradnja zahteva pravilno polaganje in dostopne konce; sama ne dokazuje neprepustnosti izvedene sanacije.

IZBIRA RESINBAU

Izračunajte, kar poznate

KALKULATORVrtanje stikov →

Iz dejanskega prereza določite vstop, kot in dolžino izvrtine.

KALKULATORBilanca materiala →

Ločite ugotovljeno prostornino in rezervo; predpostavke prilagajajte na podlagi preskusa.

Naslednji korak

BERITE NAPREJDostop za prihodnji poseg →

Odseke in konce načrtujte pred obnovo slojev.

BERITE NAPREJIzvrtina in vgradnja injekcijskega nastavka →

Preverite dejanski premer in območje tesnjenja.

Pogovor o pogojih vašega projekta

Pripravite prerez, opis vode in premikanja ter rezultate dosedanjih preskusov. ResinBau pomaga izbrati material in tehnologijo izvedbe.

Pogovor o projektu / tehnična izbira ↗
