TUDÁSTÁR · CSATLAKOZÁSOK ÉS DILATÁCIÓK

Munkahézagok fúrása és injektálása

Először határozza meg a csatlakozás helyét és a víz útját. Ezután válassza ki a megközelítést, a pakker rögzítési zónáját és a kitöltés előrehaladását jelző pontokat.

Felmérés Folyamat és változatok Kiválasztás és következő lépés

KÖVESSE VÉGIG A TECHNOLÓGIÁT

Fal-lemez csatlakozás: a felméréstől a helyreállításig

Nézze meg a teljes keresztmetszetet és három megközelítési változatot. A padló feletti, a vastag padlón át történő hozzáférés és a helyi feltárás alternatívák. A változat kiválasztása után az ábrák az előkészítésen, az adagolás megfigyelésén és két helyreállítási módon vezetnek végig, köztük injektálótömlővel.

A lemez csatlakozása három faltípushoz: betonhoz, téglához és kőhöz. A víz a különböző anyagok csatlakozásán át vándorolhat.

01 · Felmérés

Mérje fel a csatlakozást és a víz útját

Először határozza meg, mely elemek alkotják a tömítetlen csatlakozást. Az alaplemez, a fal és a kiegészítő padlóréteg eltérő funkciójú. A padló mellett látható nedvesség még nem jelöli ki azt a helyet, ahová az injektálóanyagot juttatni kell.

A bemutatott három falanyag alapanyag-változat. A furat útját, a pakker rögzítését és a tömítőanyagot a tényleges keresztmetszethez, valamint a csatlakozás víz- és mozgásviszonyaihoz választják. A következő ábrák először feltárás nélküli hozzáférést, majd külön változatként helyi kivésést mutatnak.

Különböztesse meg a padlóréteget a szerkezeti lemeztől.
Határozza meg, a csatlakozásból vagy más rétegből származik-e a szivárgás.

Anyagválasztás a csatlakozáshoz →

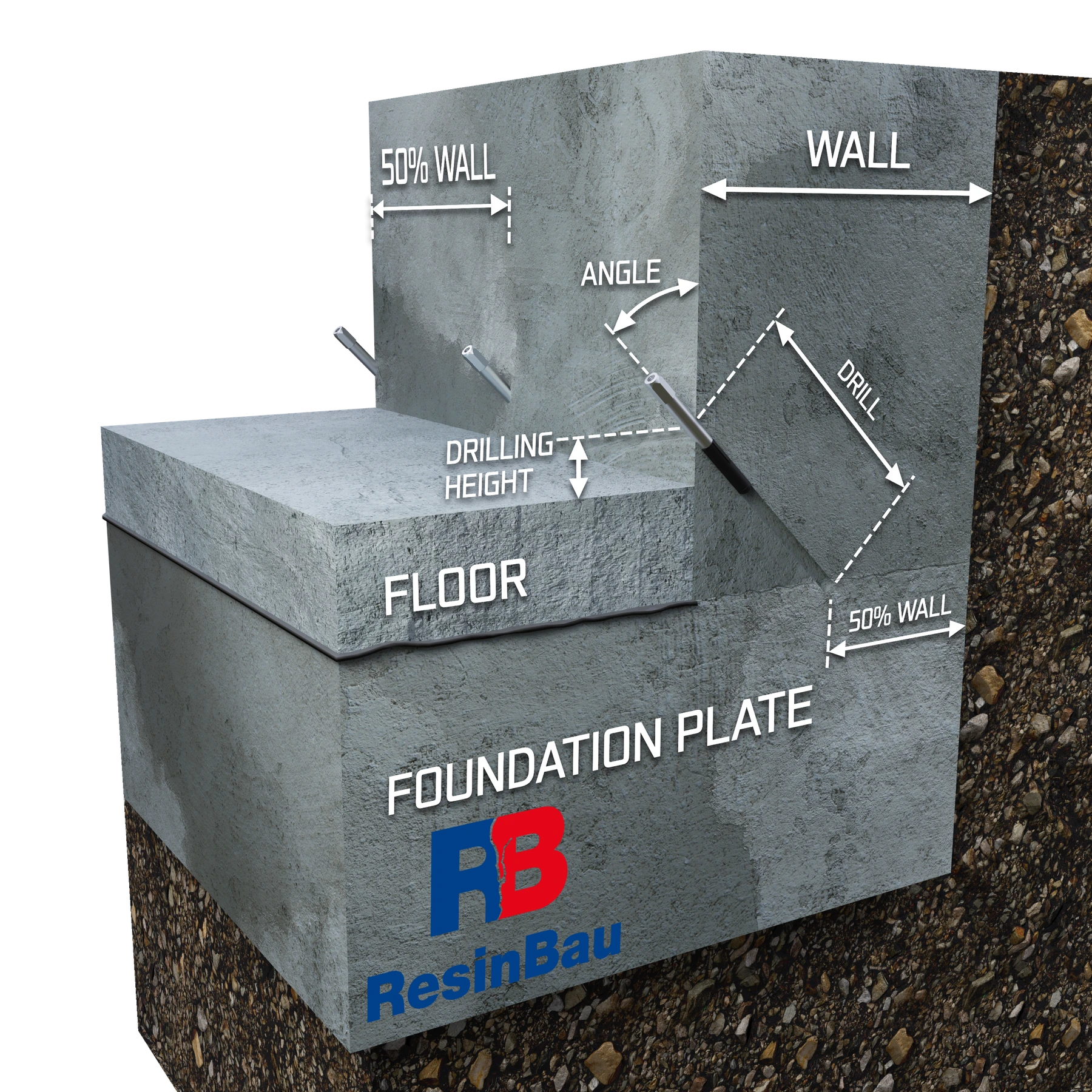

A falfelületről induló ferde furat az alaplemez felett metszi a csatlakozást; a kiegészítő padlóréteg a helyén marad.

02 · Hozzáférés kivésés nélkül

A változat: hozzáférés a vékony padlóréteg felett

Ha a geometria lehetővé teszi, a furat a padló felett indul, és a fal mélyén metszi a célcsatlakozást. A kezdőmagasság, a szög és a hossz együtt következik a falvastagságból és a hézag helyzetéből.

A WALL a falvastagságot, a FLOOR a kiegészítő padlóréteget, a FOUNDATION PLATE az alaplemezt, az ANGLE a szöget, a DRILL a fúrás hosszát jelenti. A DRILLING HEIGHT a furat kezdőmagassága a padló felső felülete felett. Az 50% jelölés a bemutatott változat feltételezése; a csatlakozás eltalálását a helyszínen kell igazolni.

Mérje meg a tényleges keresztmetszetet.
Vegye figyelembe a vasalás és a vezetékek helyét.

A csatlakozás elérésének kiszámítása →

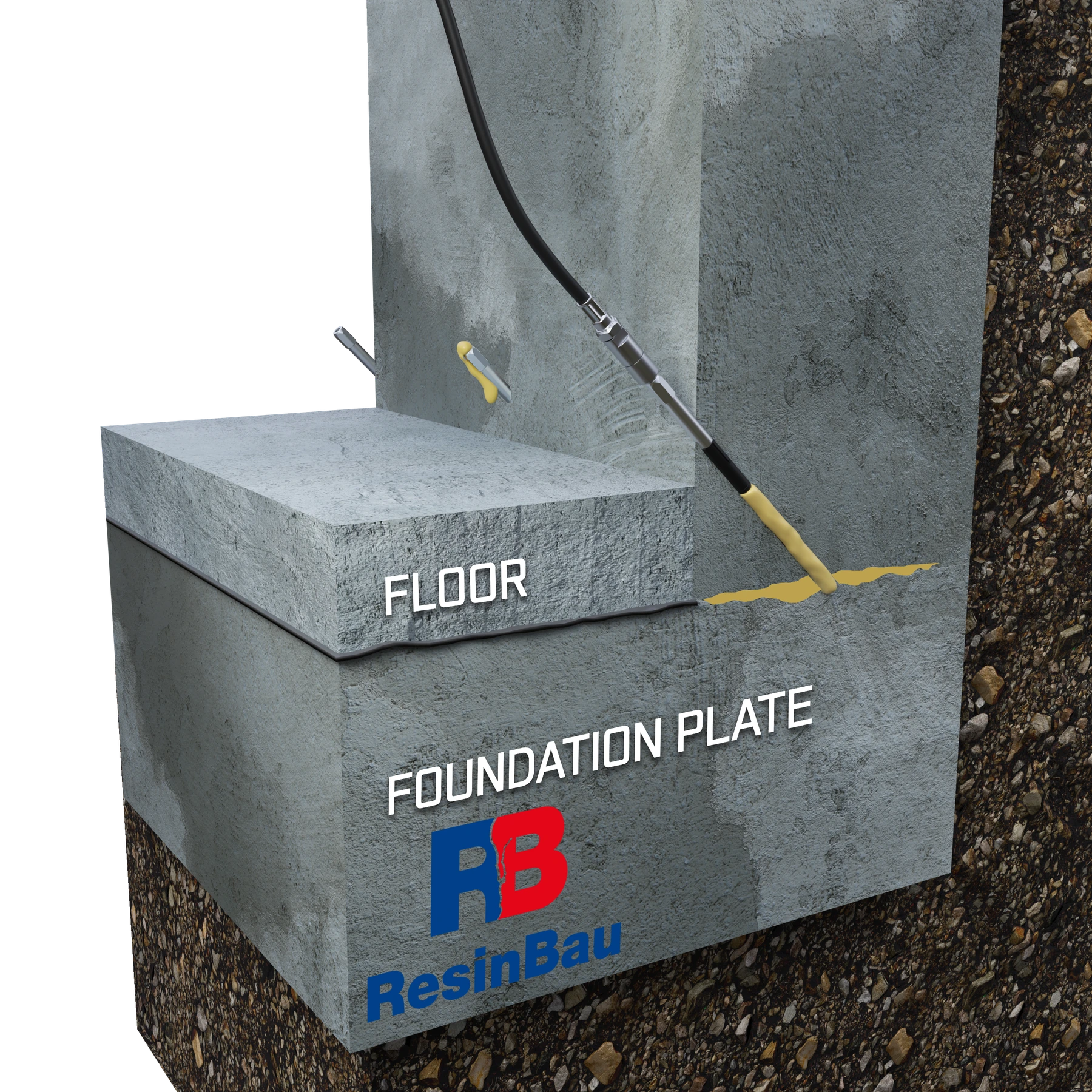

A csatlakozásba beadott anyag a következő pontnál jelenik meg.

03 · Hozzáférés kivésés nélkül

Adagolási próbával ellenőrizze az A változatot

A próbahelynek meg kell mutatnia, hogy az elkészült furat valóban kapcsolódik-e a csatlakozáshoz. Figyelje az anyagfelvételt, a nyomást és az anyag megjelenési helyét, ne csak a fúrószár hosszából következtessen.

A szomszédos pakkerhez való átjutás igazolja az összeköttetést, de nem a teljes hézag teljes kitöltését. Az átjutás hiánya az elérési út, az átjárhatóság és az anyagvándorlás ellenőrzését igényli; önmagában nem indokolja a padló felbontását.

Egynél több pontot figyeljen.
Ne azonosítsa az összeköttetést a vízzáróság átvételével.

Technológiai próba →

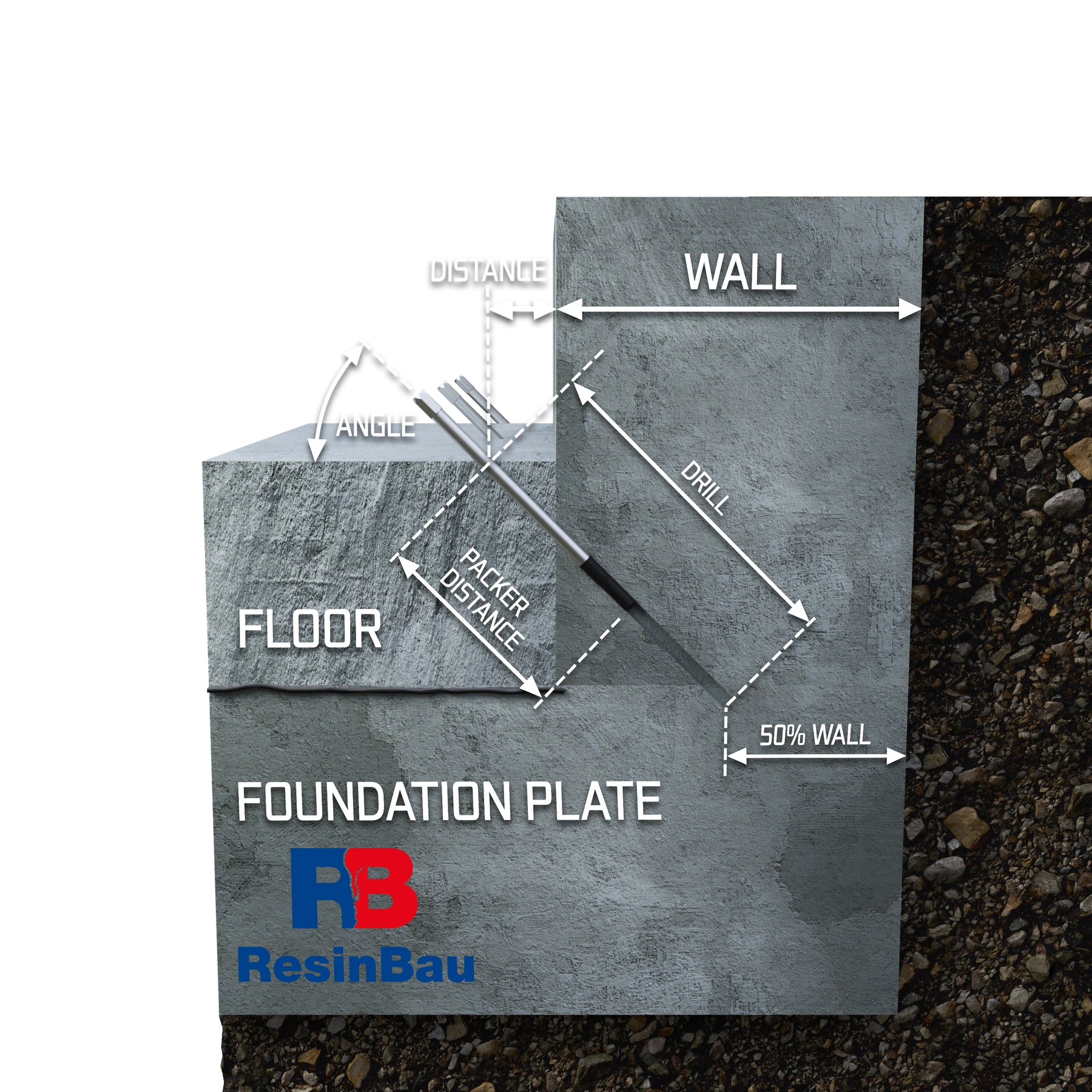

A vastagabb padlóréteg megváltoztatja a fúrás kezdőpontját; a pakker rögzítési zónájának a fal megfelelő anyagába kell kerülnie.

04 · Hozzáférés kivésés nélkül

B változat: hozzáférés vastag padlórétegen keresztül

Ha a padlóréteg eltakarja a szükséges kezdőmagasságot, a bemutatott változat ezen a kiegészítő rétegen át vezeti a furatot a falba és a csatlakozáshoz. A padlóréteg vastagságát nem szabad az alaplemez vastagságával helyettesíteni.

A DISTANCE a falsíktól való eltolást, a PACKER DISTANCE a pakker rögzítési elérését jelenti. A pakker gumijának ép alapanyagban kell tömítenie a furatot, szabadon hagyva a hézaghoz vezető utat. A kizárólag gyenge padlórétegben történő rögzítés elégtelen lehet.

Ellenőrizze a hozzáférést és a pakker tényleges hosszát.
Mérje fel a padló alatti rétegeket.

Pakkerhossz kiválasztása →

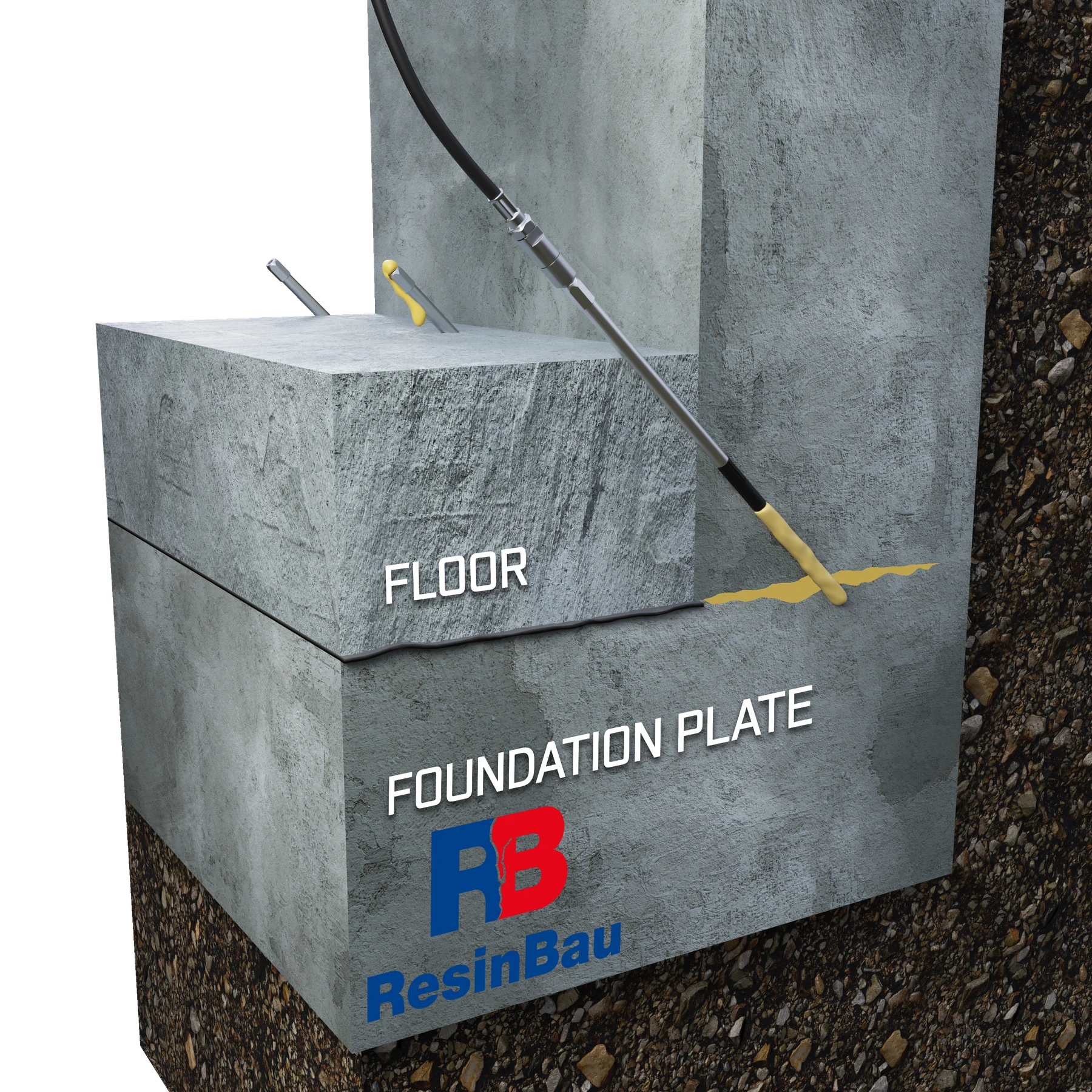

A pakker a vastag padlórétegen át a fal-lemez csatlakozásba adagolja az anyagot; a szomszédos pontot megfigyelik.

05 · Hozzáférés kivésés nélkül

A munka kiterjesztése előtt ellenőrizze a B változatot

Rögzítés után ellenőrizze, hogy a rendszer a pakkernél tömített marad-e, és az anyagot a felmért zónába vezeti-e. A padló alatt megjelenő anyag a célcsatlakozástól eltérő utat jelezhet.

Ha a próba igazolja az elérést és az adagolás ellenőrizhetőségét, a padló megmaradhat. Helyi feltárásáról csak a keresztmetszet, a homlokfelület tömítettsége és a sikertelen próba okának értékelése után döntsön.

Vesse össze a megfigyelést a tervezett keresztmetszettel.
Rögzítse a kifolyási helyeket és az anyagfelhasználást.

Nyomás és megfigyelés →

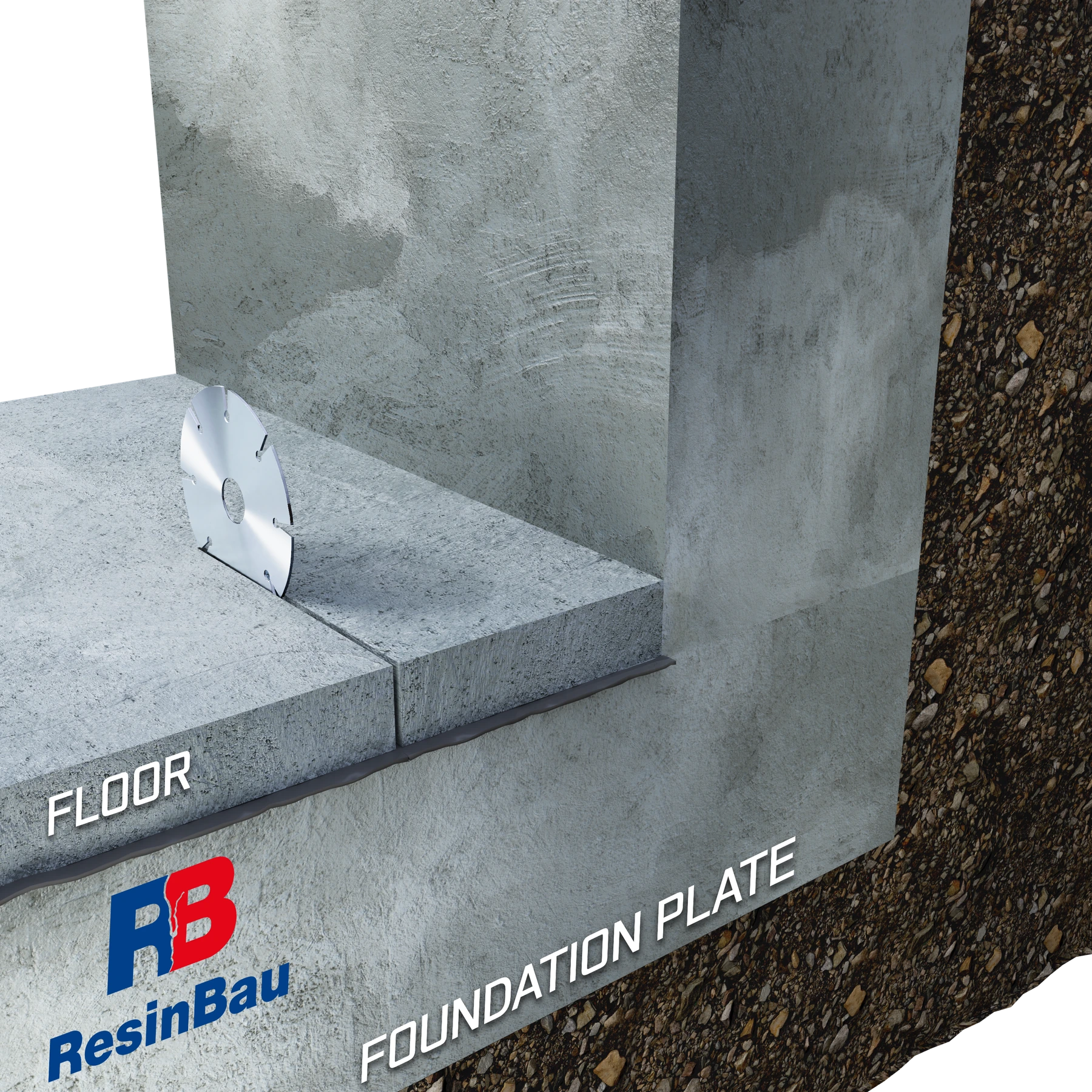

A kiegészítő padlóréteg bevágása kijelöli a csatlakozás helyi feltárásának határát.

06 · A csatlakozás feltárása

C változat: jelölje ki és vágja be a feltárási sávot

Ez a változat csak akkor kezdődik, amikor a feltárás a tömítetlen zóna előkészítéséhez vagy lezárásához szükséges. A bevágás rendezett bontási élt hoz létre, és korlátozza a padló ellenőrizetlen letörését.

A terjedelmet és a mélységet a felmért rétegek szerint határozza meg. Az ábra nem jogosít fel a szerkezeti lemez, a vasalás vagy a rejtett vezetékek bevágására.

Igazolja, mi a padlóréteg és mi a szerkezet.
Csak a szükséges munkasávot jelölje ki.

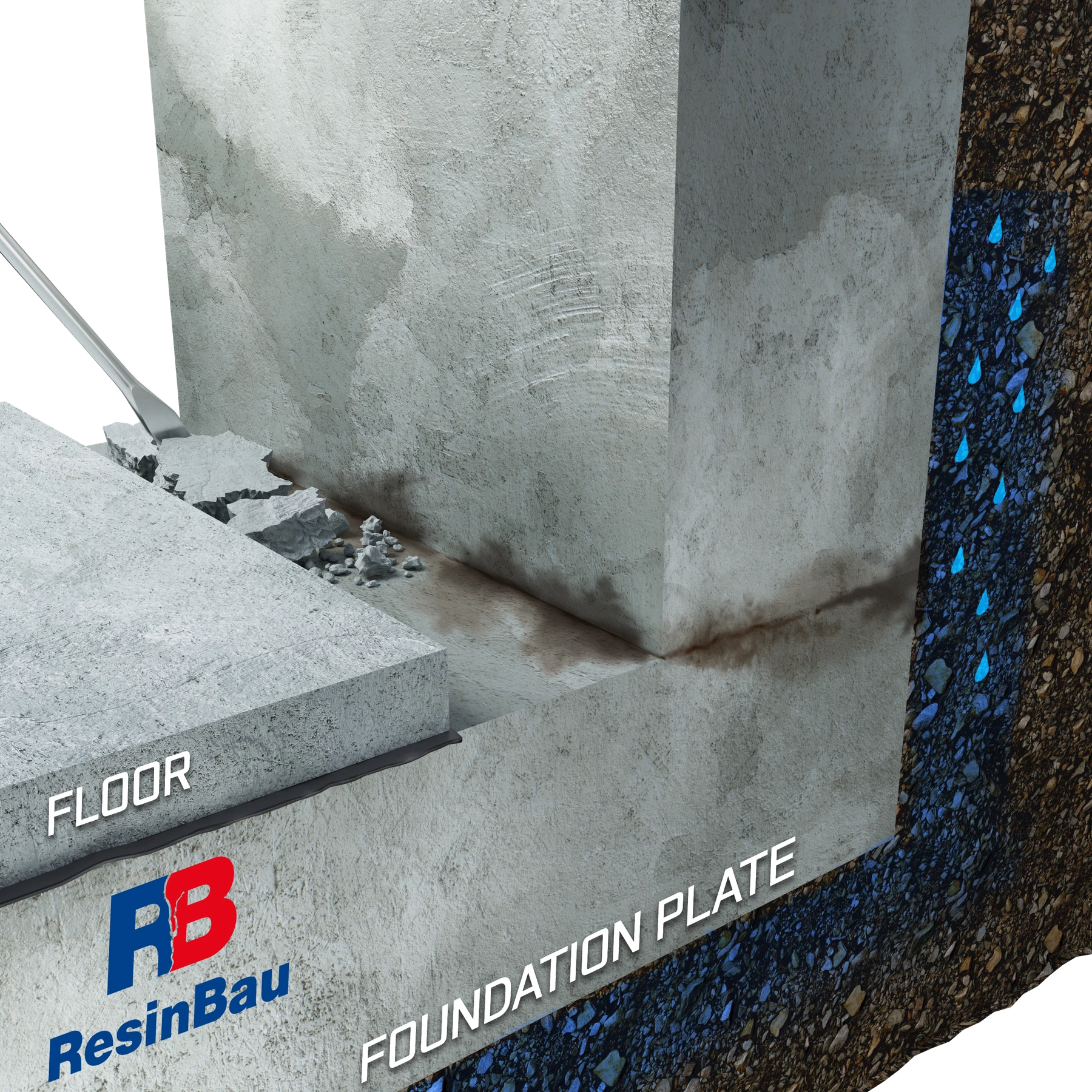

A padló helyi eltávolítása feltárja a fal tövénél lévő csatlakozást.

07 · A csatlakozás feltárása

Távolítsa el a kijelölt sávot, és vizsgálja meg a csatlakozást

A kijelölt sáv eltávolítása után megvizsgálható a csatlakozás homlokfelülete, a laza részek és a vízbeáramlási helyek. Ez a korábbi felmérés ellenőrzési lépése, nem csupán hely biztosítása a szerszámoknak.

Tisztítsa meg a feltárt részletet, és ellenőrizze, hogy a megismert geometria megfelel-e a tervnek. A rétegek vagy a hézag helyzetének változása a további elérési út módosítását igényli.

Ne sértse meg a vasalást.
Feltárás után frissítse a tervet.

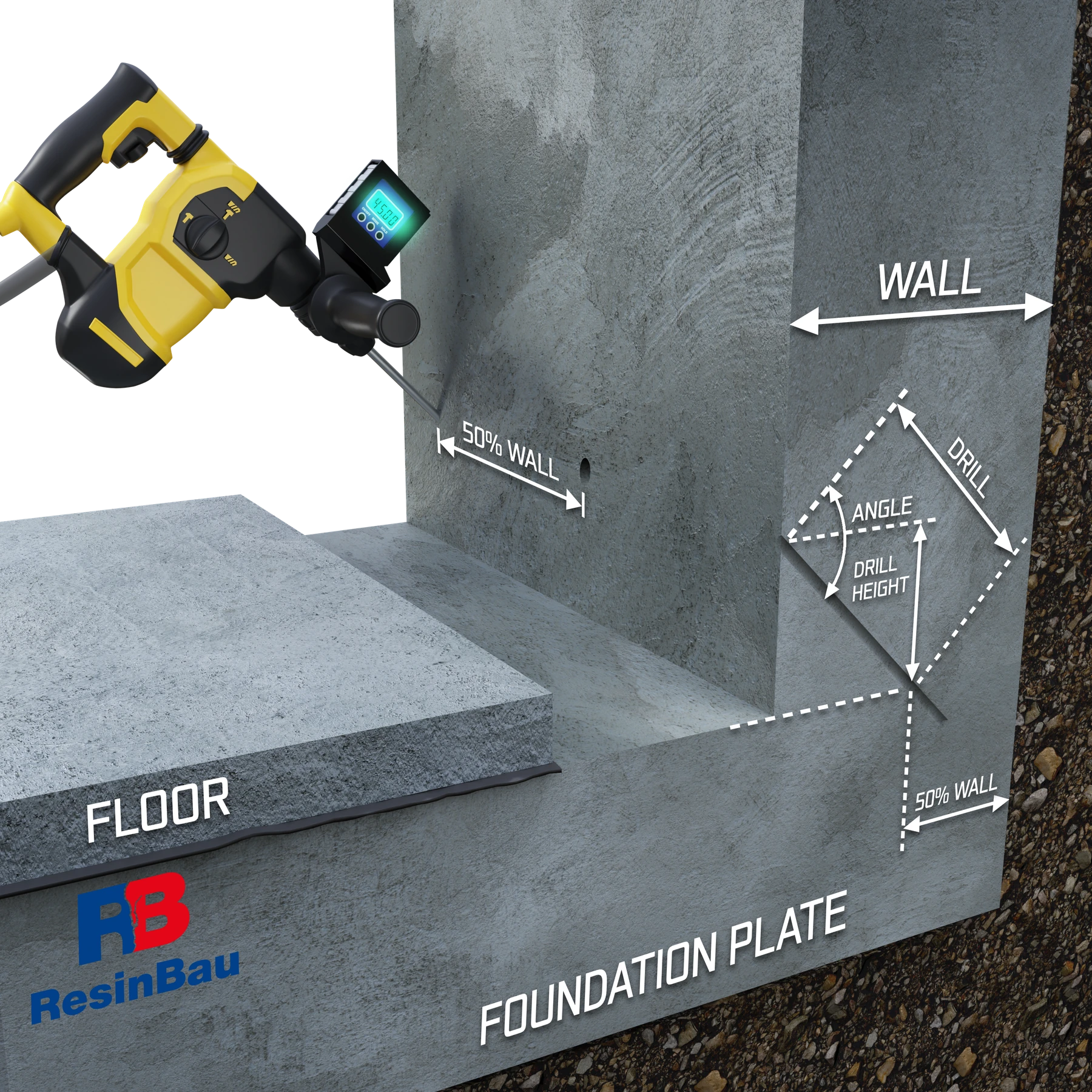

A padló feltárása után ferde furatok vezetnek a falfelülettől a felmért csatlakozáshoz.

08 · Furatok előkészítése

Jelölje ki és készítse el a csatlakozáshoz vezető furatokat

A furatoknak a tervezett zónában kell metszeniük a csatlakozást. Tartson ismételhető geometriát, de igazítsa a vastagság és a csatlakozás lefutásának tényleges változásaihoz.

A fúrás kezdőpontjának távolsága, a szög és a hossz összefügg. Egy méret módosítása a célon kívülre helyezheti a furat végét, ezért a szög leolvasása önmagában nem elegendő.

Próbaszakaszon ellenőrizze a találatot.
Ellenőrizze a mélységet és az irányt.

Csatlakozásfúrás geometriája →

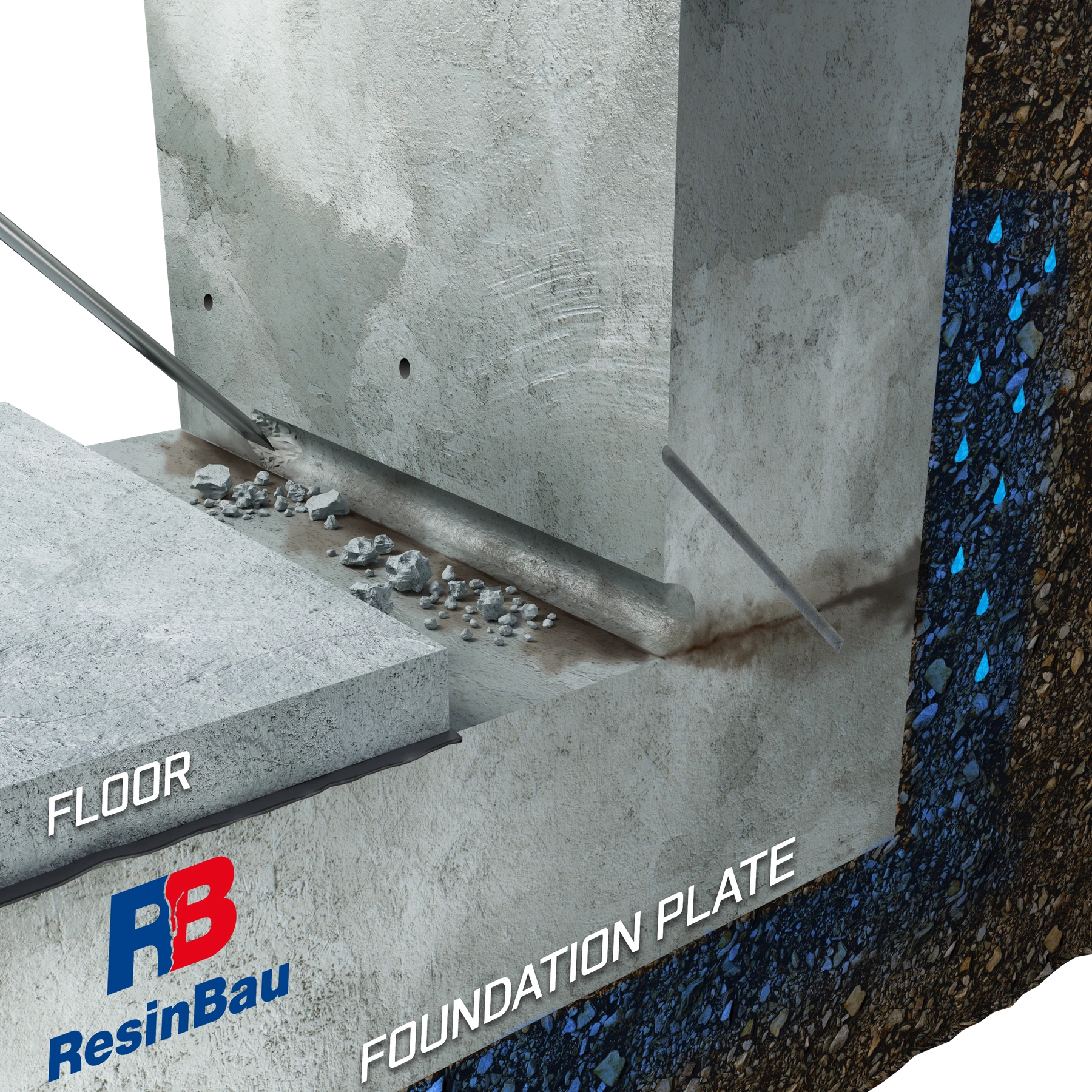

A fal tövénél lévő horony előkészíti az alapot a hajlaterősítéshez.

09 · Homlokfelület előkészítése

Készítse elő a homlokfelület lezárásának helyét

Az előkészített horonynak támaszt és tapadást kell biztosítania a homlokfelület lezárásához. Távolítsa el a gyenge részeket és azokat a szennyeződéseket, amelyek adagoláskor leválást okozhatnának.

A horony terjedelme a tervezett részletből következik. A szerkezet felmérése nélkül ne mélyítse tovább, és ne takarja el vele más vízbejutási út bizonyítékait.

Őrizze meg az ép alapanyagot.
Ne károsítsa a furatok széleit.

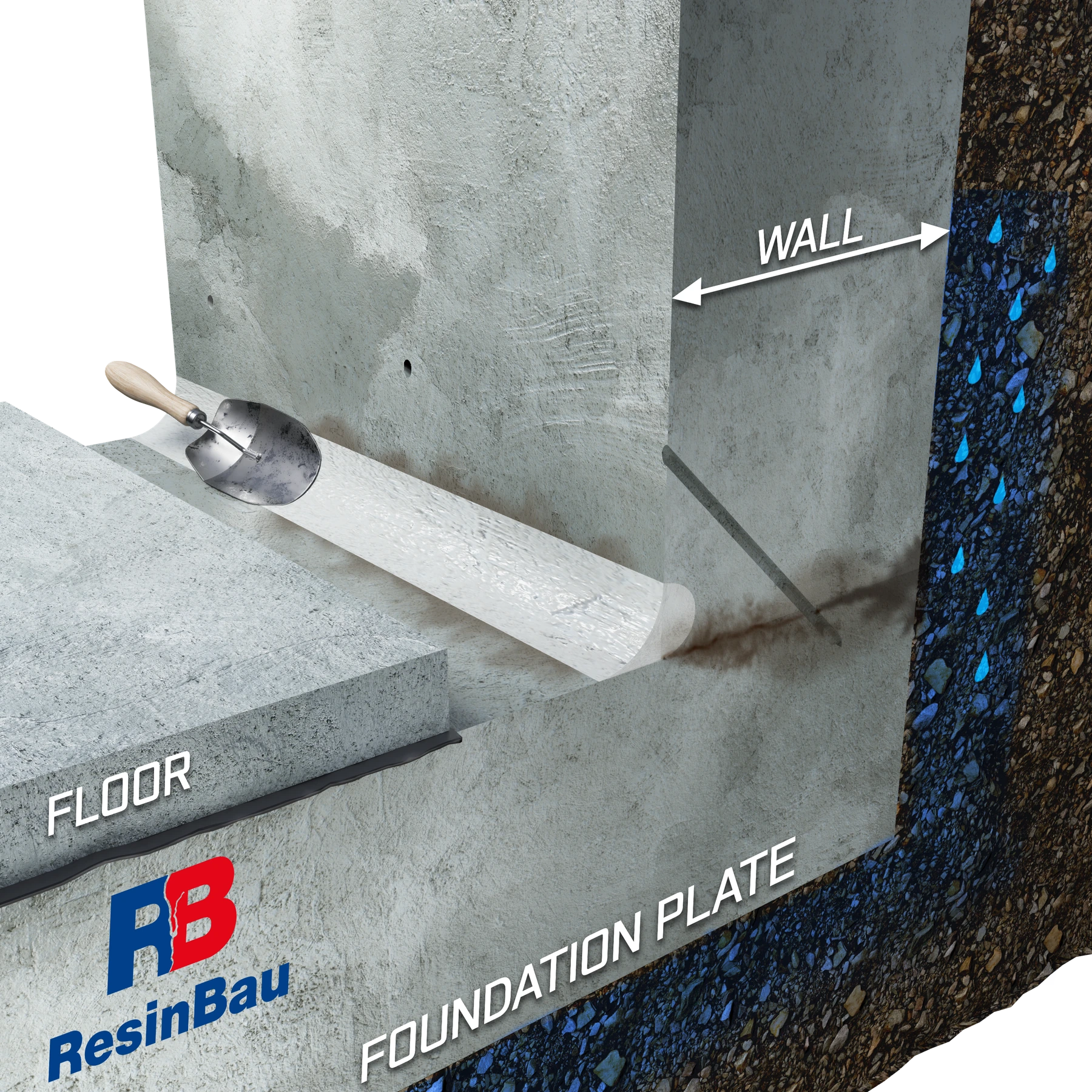

A habarcsból készült hajlaterősítés lezárja a fal és a lemez közötti csatlakozás homlokfelületét.

10 · Homlokfelület előkészítése

Készítsen kifolyást korlátozó hajlaterősítést

A hajlaterősítés korlátozza az injektálóanyag felületre távozását, és segít a csatlakozás belsejébe irányítani. Az alap előkészítését és a CrackOn.5 kivitelezési feltételeit a termék adatlapján ellenőrizze.

Az elsődleges tömítés a csatlakozásban jön létre. Az új hajlaterősítés önmagában nem igazolja a hézag kitöltését; a későbbi helyreállításban betöltött szerepét a munka előtt kell meghatározni.

Őrizze meg a beadási pontok hozzáférhetőségét.
Ellenőrizze a lezárás folytonosságát.

CrackOn.5 — kivitelezési feltételek →

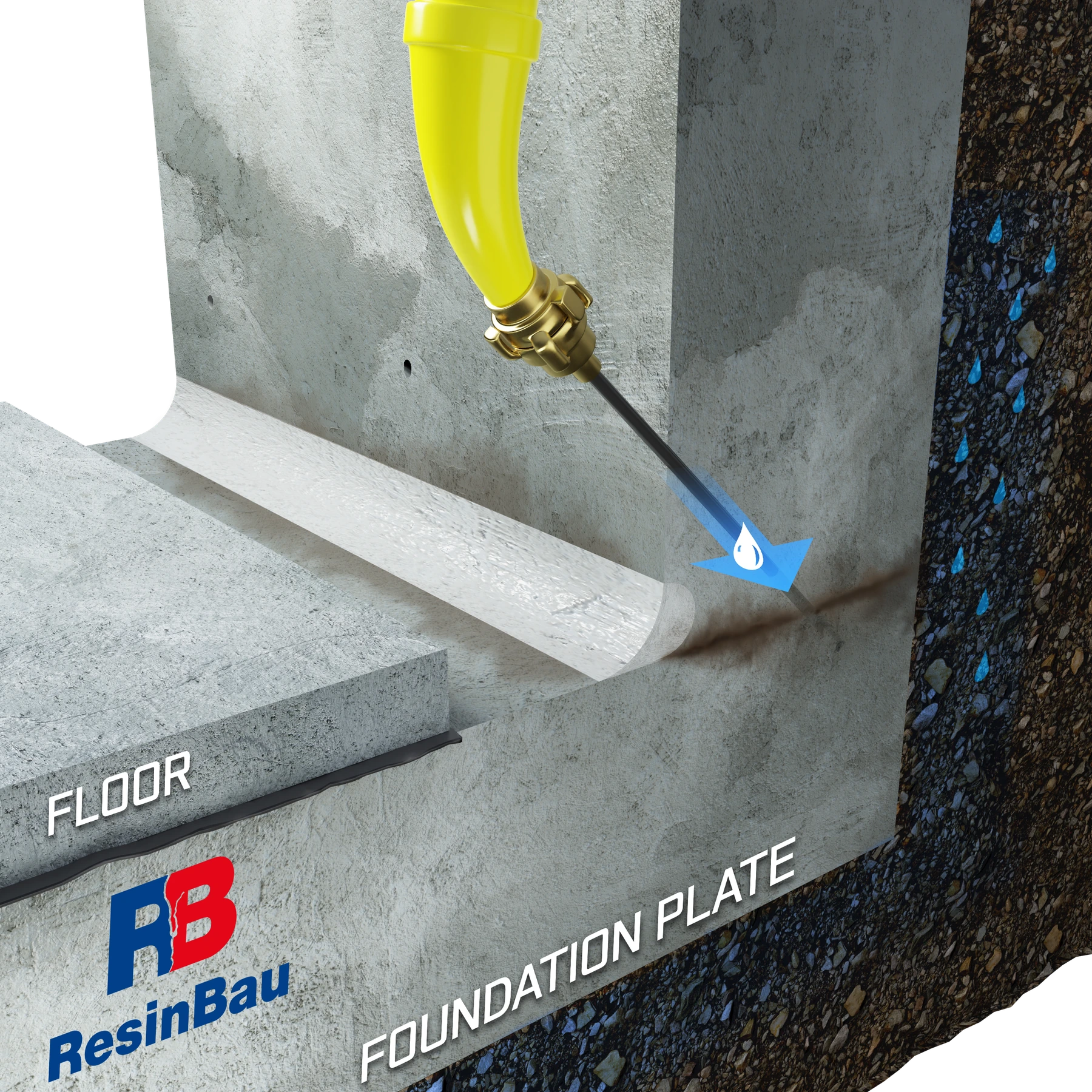

Az öblítés a pakker beszerelése előtt eltávolítja a port a furatból.

11 · Furatok előkészítése

Tisztítsa meg a furatokat, és igazolja átjárhatóságukat

A por és a furatliszt nehezíti a pakker rögzítését és az anyag csatlakozáshoz jutását. A bemutatott lépés a furatok öblítését tartalmazza; a közegnek és az előkészítés módjának meg kell felelnie a kiválasztott anyagnak és alapnak.

Különböztesse meg a furat tisztítását a szivattyú öblítésétől. A vízzel reagáló gyanta ágába juttatott víz a berendezésben indíthatja el a reakciót.

Ellenőrizze a furatliszt eltávolítását.
Az előkészítést az injektálóanyaghoz válassza meg.

Adagolórendszer tisztítása →

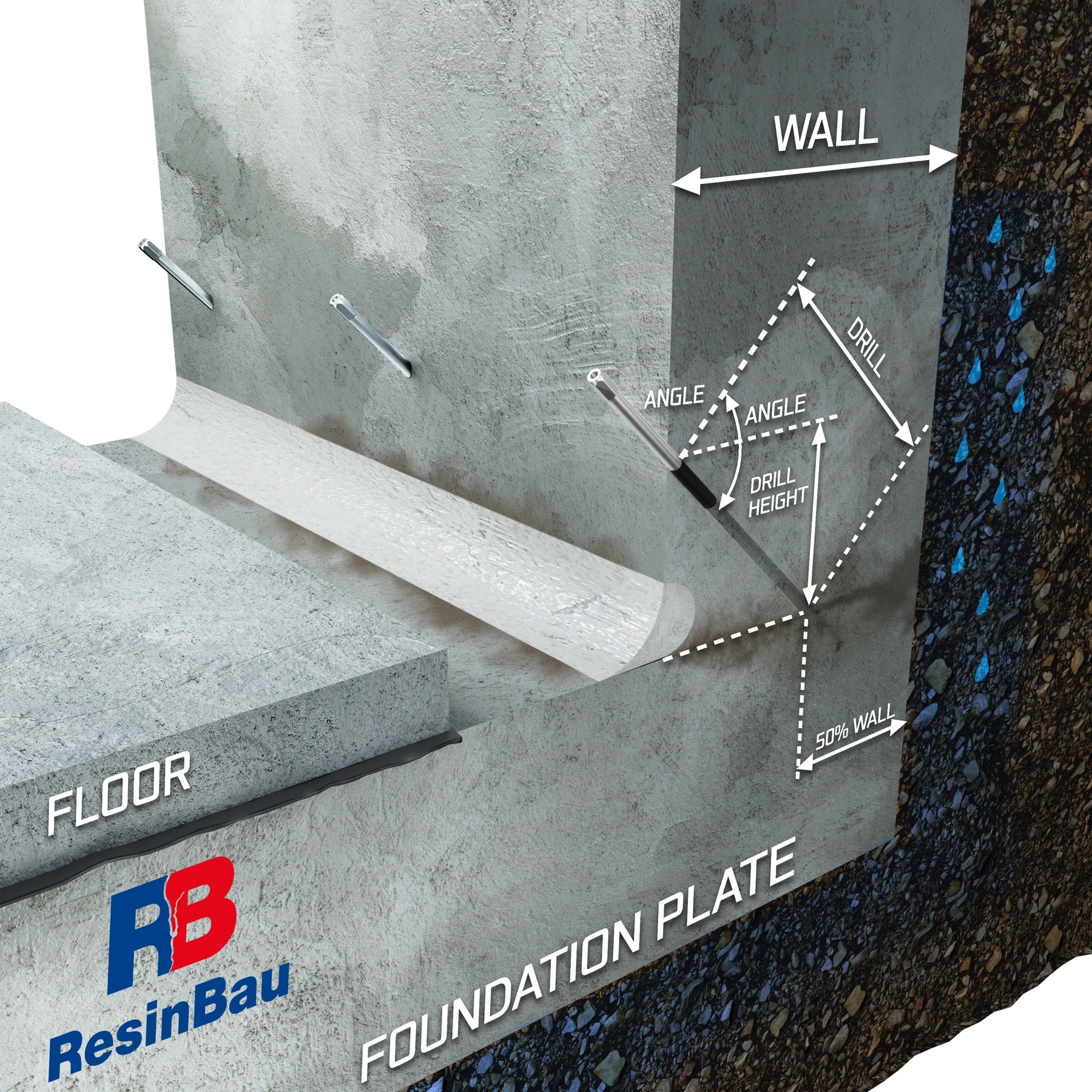

Az elkészített furatok pakkerei a hajlaterősítés mögötti csatlakozáshoz vezetnek.

12 · Beadás

Ép alapanyagba rögzítse a pakkereket

A pakkert a tényleges furatátmérőhöz, a rétegvastagságokhoz és a gumi tömítési helyéhez válassza ki. A pakkernek stabilnak kell maradnia, és a helytelen rögzítés nem zárhatja el az adagolási útját.

Az ábra a csatlakozás geometriai elérését mutatja. A méretjelölések nem határozzák meg a fal megengedett nyomását vagy azt az erőt, amellyel minden pakkermodell meghúzható.

Ellenőrizze a csatlakozások tömítettségét.
Őrizze meg a szomszédos pontok megfigyelhetőségét.

Acélpakkerek →

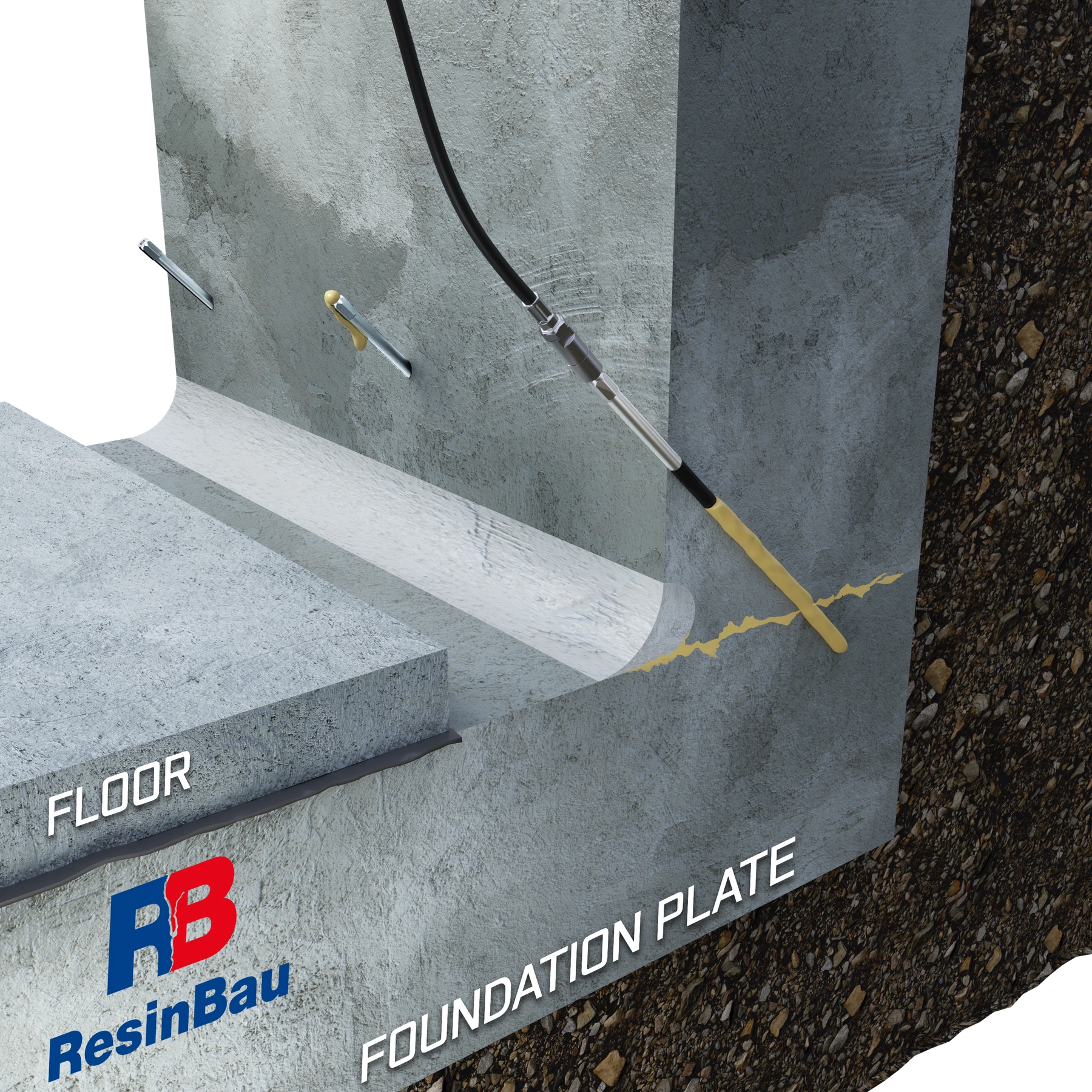

A sárga anyag eléri a csatlakozást; a szomszédos pont lehetővé teszi az összeköttetés megfigyelését.

13 · Beadás

Kezdje meg az adagolást, és figyelje az átjutást

Kezdjen próbaszakaszon, és egyszerre figyelje az anyagfelvételt, a nyomást és a kifolyásokat. Az anyagnak a felmért zónában kell maradnia, nem ellenőrizetlenül eltűnnie a padló alatti üregekben.

Az anyag megjelenése a következő pontban a terjedés jele. Rögzítse a megfigyelést, és a további adagolást az anyag feldolgozhatósági idejéhez és a szerkezet viselkedéséhez igazítsa.

Ellenőrizze a hajlaterősítést és a felületet.
Ne növelje a nyomást pusztán az átjutás kikényszerítésére.

Nyomás és áramlás értelmezése →

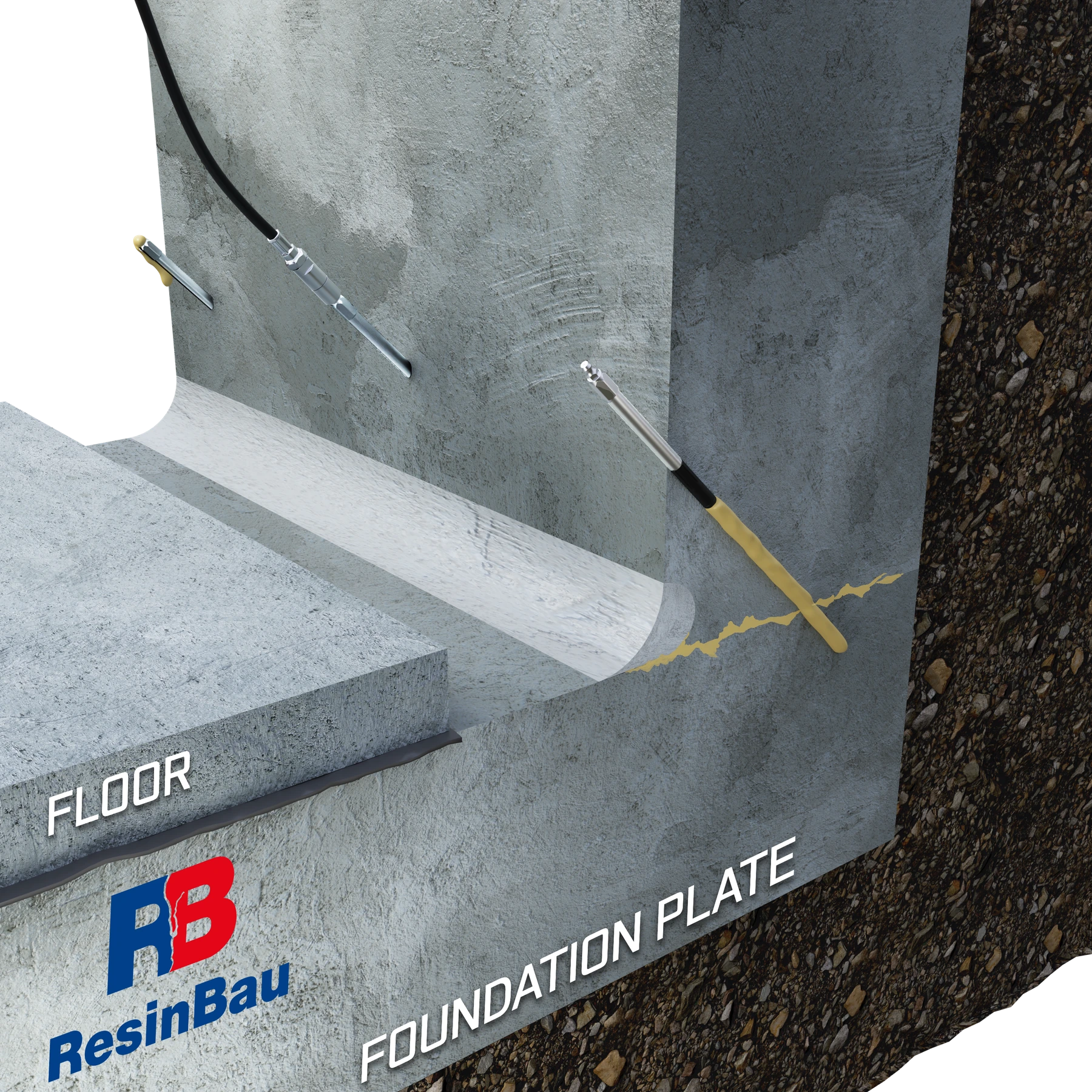

Az adagolás a következő pakkerre került át, a csatlakozás további részének megfigyelését megtartva.

14 · Beadás

Haladjon a következő pontokra

Folytassa a meghatározott sorrend és az eddigi megfigyelések alapján. A pontváltás nem mentesít a korábban kezelt zóna ellenőrzése alól, mert az anyag visszatérhet vagy más kifolyási utat nyithat.

Hasonlítsa össze a következő pontok anyagmennyiségét és reakcióját. Jelentős különbséget okozhat a csatlakozás inhomogenitása, üreg, alapanyag-változás vagy elzáródás, ezért ellenőrzést igényel.

Minden pontról vezessen feljegyzést.
A korábbi szakaszokat is figyelje.

Az anyag a hajlaterősítés felületén jelenik meg, ahelyett hogy kizárólag a csatlakozás belsejében maradna.

15 · Ellenőrzés munka közben

Ellenőrizze az ellenőrizetlen átszivárgást

Ez az ábra egy lehetséges munka közbeni viselkedést mutat, nem minden injektálás kívánt lépését. Felületi kifolyásnál értékelni kell, hogy a homlokfelület lezárása megtartja-e az anyagot, és az injektálóanyag a megfelelő zónába jut-e.

A megfigyelés szerint állítsa le vagy módosítsa az adagolást. A kívül látható gyantamennyiséget ne tekintse a csatlakozás hatékony kitöltése bizonyítékának.

Határozza meg a kifolyás helyét és okát.
Ellenőrizze a lezárást és az anyagvándorlás útját.

A korábban kezelt ponthoz való visszatérés a további kitöltést igénylő zóna kiegészítésére szolgál.

16 · Kiegészítés és átvétel

Mérlegelje az utóinjektálást az anyag feldolgozhatósági idején belül

Az utóinjektálás kiegészítheti azokat a területeket, ahol a próba és a megfigyelés további beadás szükségességét mutatta. Lehetősége a pont átjárhatóságától és az anyag tényleges állapotától függ.

A „frissen” megjelölés nem határoz meg minden gyantára közös időt. Döntését a termék útmutatójára, a hőmérsékletre és az anyag viselkedésére alapozza; ne próbáljon nagyobb nyomással kikeményedett dugulást áttolni.

Igazolja az átjárhatóságot.
Ne lépje túl az anyag és a berendezés munkafeltételeit.

Szivattyú előkészítése és tisztítása →

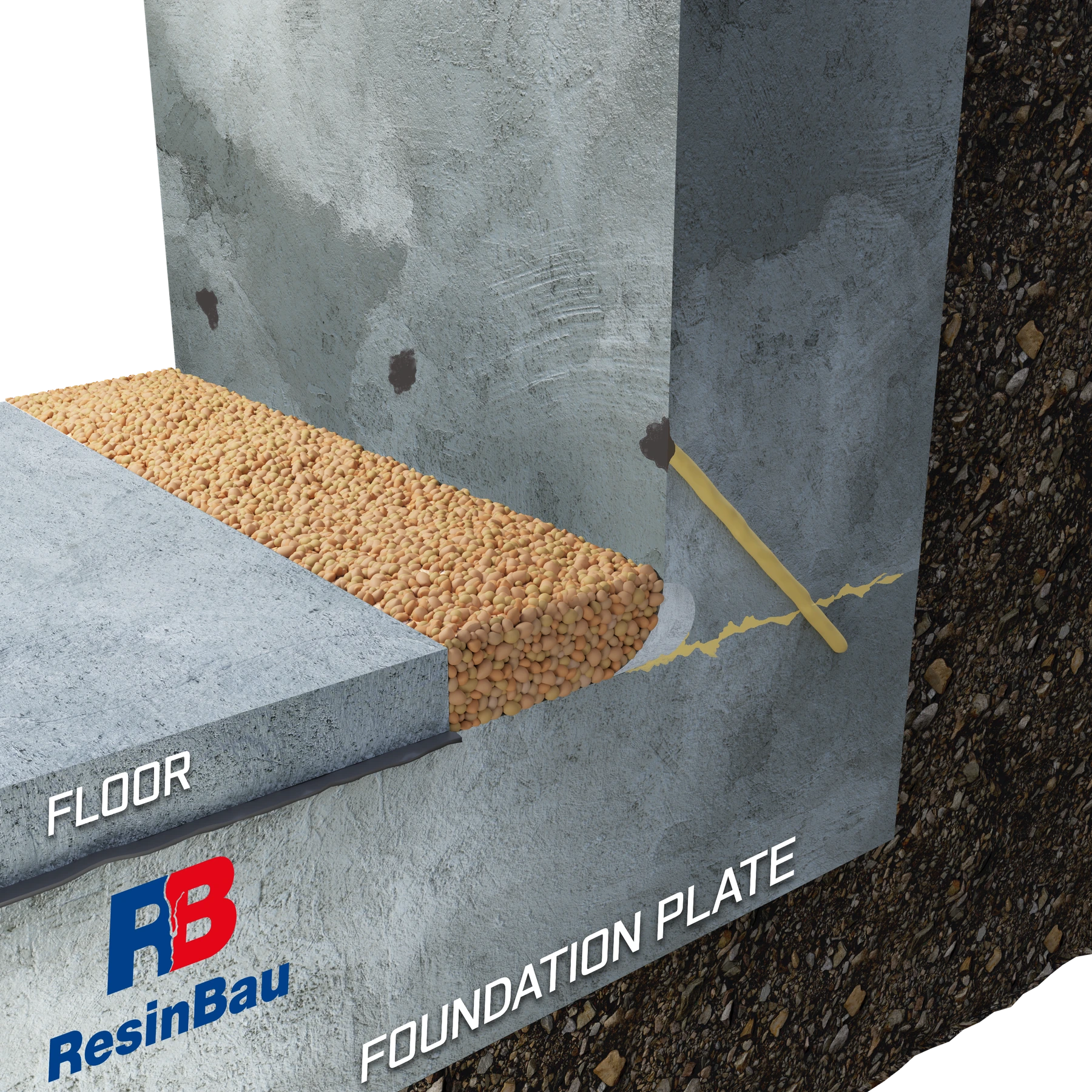

A fal melletti feltárt sávot kőanyaggal vagy duzzasztott agyaggal töltötték ki.

17 · Helyreállítási alternatívák

A helyreállítás: ellenőrzéshez hozzáférhető sáv

A bemutatott kialakítás lehetővé teheti a javított hely egyszerű későbbi feltárását. Megfelelően megtervezett zóna használati változata, nem kiegészítő tömítőanyag.

A feltöltés nem helyettesíti az elvégzett injektálás átvételét. A megoldást a helyiség használatához, a hozzáféréshez és a padló helyreállítási követelményeihez válassza meg.

Eltakarás előtt vegye át a vízzáróságot.
Határozza meg a későbbi ellenőrzés módját.

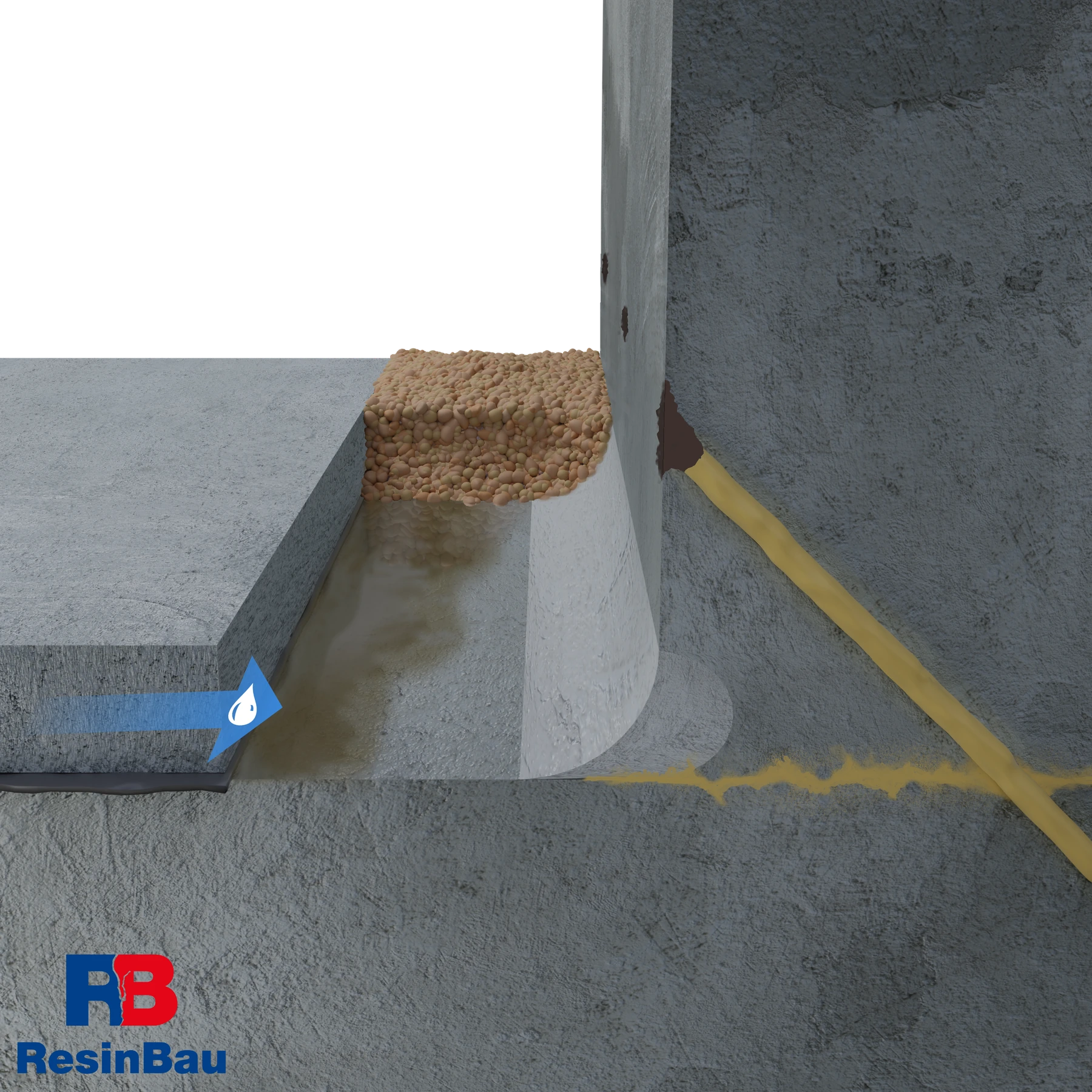

A keresztmetszet a kiegészítő padlóréteg alatt, a javított csatlakozás mellett mozgó vizet mutatja.

18 · Kiegészítés és átvétel

Különböztesse meg a padló alatti vizet a csatlakozás szivárgásától

Az ellenőrző sávban látható víz a padló alatti rétegekből érkezhet, annak ellenére, hogy a fal-lemez csatlakozás tömített. Ezért a nedvesség megjelenési helyét az egyes rétegek lefutásával kell összevetni.

Ezeknek az utaknak a megkülönböztetése segít a javítás értékelésében és a további felmérés tervezésében. Ne tekintsen minden új nedvességnyomot automatikusan a csatlakozásból hiányzó anyag bizonyítékának.

Figyelje meg a víz eredetét.
A csatlakozást és a padlórétegeket külön értékelje.

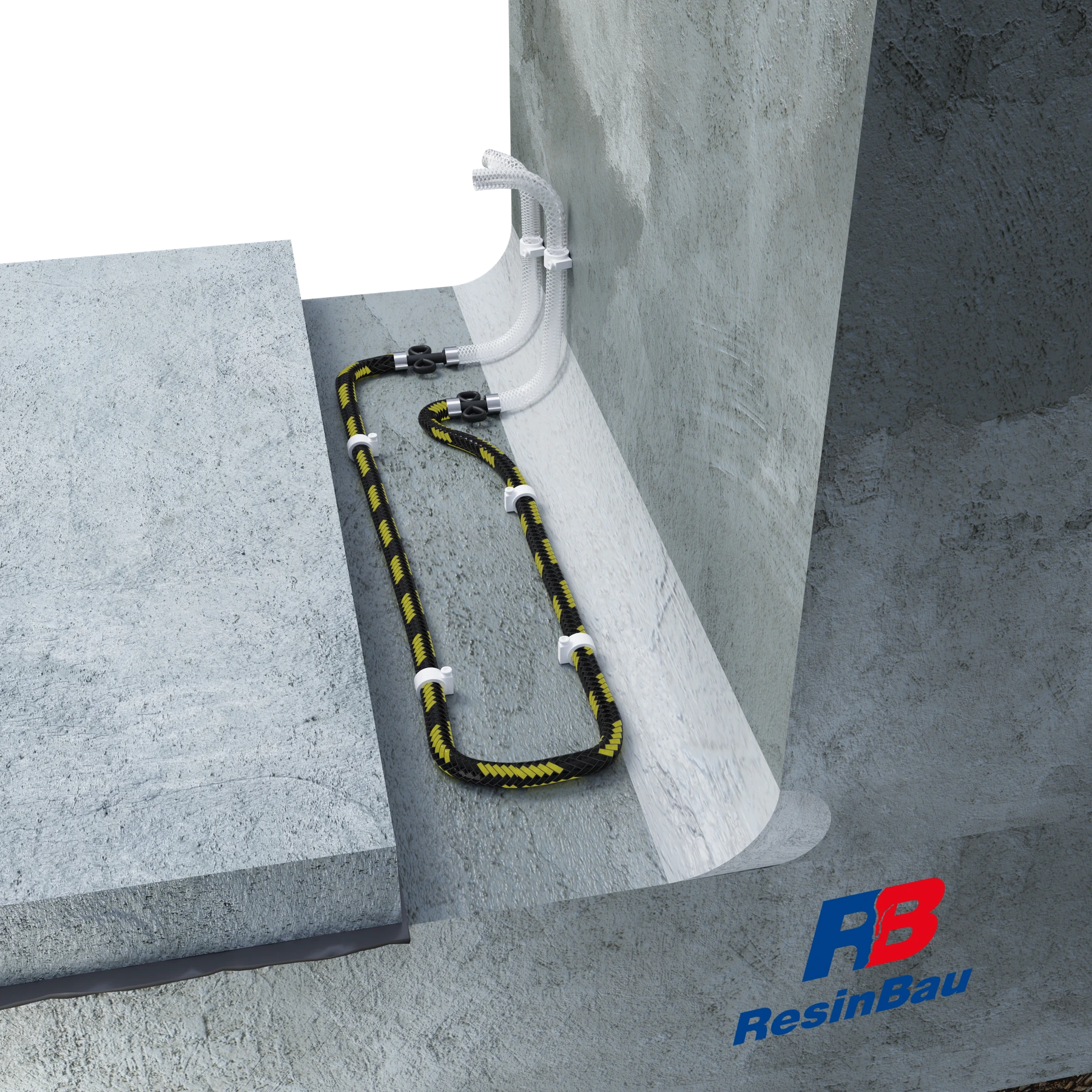

A meglévő fal melletti feltárt sávban tömlőt rögzítettek, és hozzáférhető végződéseket vezettek ki.

19 · Helyreállítási alternatívák

B helyreállítás: a visszaépítés előtt készítse elő a tömlőt

A padló helyreállításakor tömlő tervezhető a későbbi injektálás elérési útjaként. A bemutatott jelenet helyi kivésés utáni rekonstrukciót ábrázol, nem új fal első betonozását.

Eltakarás előtt határozza meg a szakaszok útját, rögzítését és mindkét vég hozzáférését. A tömlő nem helyettesíti az elvégzett javítást, és nem szünteti meg a vízzáróság helyreállítás előtti értékelésének szükségességét.

Rögzítse a szakaszok helyét.
Védje és jelölje a bekötéseket.

Tömlők a helyreállított csatlakozásban →

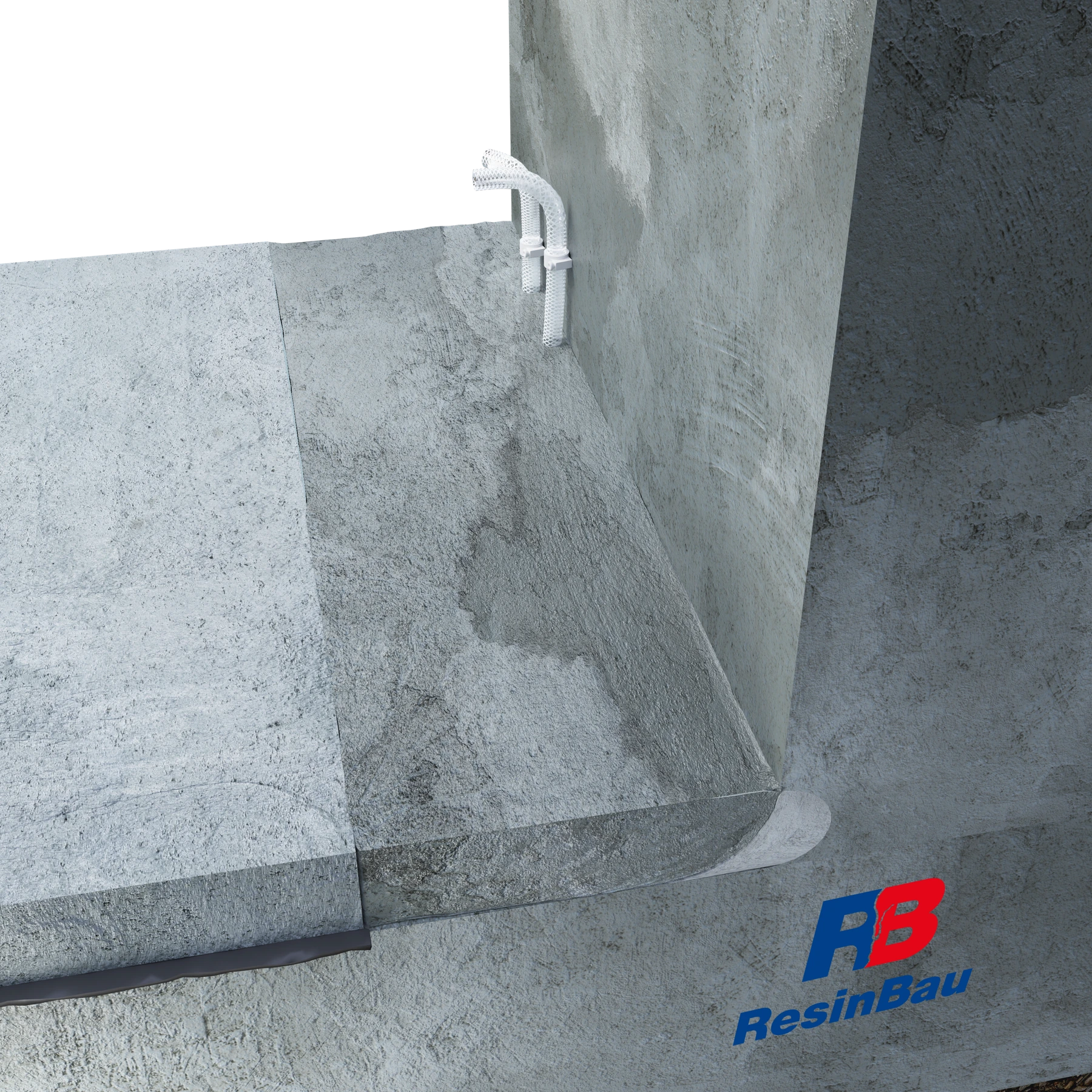

A padlósáv helyreállítása után a tömlő hozzáférhető végei a fal mellett maradnak.

20 · Helyreállítási alternatívák

Állítsa helyre a padlót a hozzáférés megőrzésével

Az elhelyezés ellenőrzése után az elfogadott részlet szerint állítsa helyre a réteget. Védje a vezetékeket összenyomódás és elmozdulás ellen, a csatlakozási pontokat pedig hagyja hozzáférhetően és egyértelműen megjelölve.

Az első jövőbeli injektálás és a már kitöltött tömlő újrahasználata eltérő helyzet. Az ismételt injektálhatóság a rendszertől, az anyagtól és az előző munka lezárásától függ; a végződések puszta jelenléte nem biztosítja ezt.

Helyreállítás után ellenőrizze a hozzáférést.
Adja át a szakasztérképet a dokumentációhoz.

Anyagválasztás a tömlőhöz →

A fal alatti csatlakozás takarásban lehet

Munkahézagnál a fal és a lemez különböző ütemekben készült. A víz e csatlakozás mentén mozoghat, és csak a kiegészítő padlóréteg szélén léphet ki. Furatkijelölés előtt határozza meg a keresztmetszetet: falvastagság, csatlakozási szint, padlóréteg-vastagság és az alaplemez helye. Ellenőrizze a meglévő szalagokat, tömlőket és korábbi javításokat is.

Különböztesse meg a munkahézagot a mozgásra tervezett dilatációtól. A hasonló szivárgási vonal nem jelenti a hézag azonos funkcióját. Régi fal és új lemez csatlakozásánál a fugákat, az egyenetlen alapot és az esetleges üregeket is mérje fel. Nézze meg az ilyen csatlakozás felmérését Piotr Kobus esettanulmányában.

Két elérési mód, egy célzóna

Mérsékelt padlóréteg-vastagságnál a falbeli belépés lehetővé teheti a csatlakozás metszését a burkolati réteg átfúrása nélkül. Vastag padlónál mérlegelje az azon át a megfelelő zónába vezető belépést. Nem elegendő, hogy a fúrószár a látható él alá jusson: el kell érnie a csatlakozás felmért síkját.

Padlón keresztüli belépésnél a pakker feszítőgumijának a padlórétegen túl, a fal ép anyagában kell lennie, az elérési geometria szerint. Ehhez válassza meg a test és a gumizóna hosszát. A teljes furathossz nem a pakker hossza. Csatlakozásfúrás-kalkulátor rendszerezi a geometriát, az első furatok pedig a helyszínen ellenőrzik azt.

Mikor tárja fel a csatlakozás homlokfelületét?

Ha a próba igazolja a pontok közötti összeköttetést és az adagolás ellenőrizhető, nem kell eltávolítani a padlót pusztán a csatlakozási vonal megtekintéséhez. Helyi sávot akkor tárjon fel, ha a takart, tömítetlen homlokfelület tisztítást és lezárást igényel, és ezt a megmaradó padló akadályozza.

A rétegek felmérése után jelölje ki a kiegészítő padlóréteg bevágási és eltávolítási terjedelmét. Készítse el a furatokat, készítse elő és tisztítsa meg a hajlaterősítés helyét, majd készítse el az előírt CrackOn.5 lezárást. A furatokat az anyag technológiája szerint tisztítsa; vízzel reagáló gyantáknál az öblítés az összeköttetést is megmutathatja. A pakkertesteket a gyanta furatokban való megjelenése előtt helyezze be.

A próbának tisztáznia kell az áramlási utat

Az anyag a következő pontban jelenik meg

Ez az összeköttetés igazolása. Ellenőrizze, hogy az út a csatlakozási zónának felel-e meg, és a meghatározott feltételek szerint folytassa a kitöltést. Az első gyantanyom önmagában nem igazolja a teljes keresztmetszetet.

Kifolyás a hajlaterősítésnél, további átjutás nélkül

Ellenőrizze a lezárás tömítettségét, a találatot és a furattávolságot. A gyanta a felület felé vezető könnyebb utat választhatja; a nyomás növelése nem oldja meg automatikusan ezt az okot.

Nyomásnövekedés anyagfelvétel nélkül

Ellenőrizze a berendezés átjárhatóságát, a furatot és a gumi helyét. Lehetséges a csatlakozás elvétése vagy helyi megszakadása. Állítsa le az adagolást, és tárja fel az okot.

Nagy anyagfelvétel a tervezett szakaszon kívül

Keressen üreget vagy más zónával való kapcsolatot. Folytatás előtt szükség lehet rövidebb szakaszra, további ellenőrző pontra vagy a reakcióidő módosítására.

Szakaszokban adagoljon, és hagyjon időt az ellenőrzésre

A kezdeti távolságot próbahipotézisként kezelje. A meglévő változatban a falvastagság fele a kiindulópont, de a tényleges összeköttetés és az alapanyag határozza meg a további elrendezést. Ne ismételje a hálót, ha az első pontok nem érik el a zónát, vagy az anyag megkerüli a tervezett szakaszt.

Fokozatosan növelje a beállítást, figyelve az anyagfelvételt, az átjutásokat és a csatlakozás homlokfelületét. Az anyag átjutása után a berendezés kezelési előírásai szerint zárja le a kijelölt pontokat. Az esetleges utóinjektálást az anyag feldolgozhatósági időablakán belül, ellenőrzéssel végezze; a kötő gyantát nem szabad pusztán nyomással erőltetni. Bővebben a nyomás és a megfigyelés alapelveiről.

Vízzáróság és hozzáférés javítás után

A teljes szakaszt vegye át a végekkel és a szomszédos vízvándorlási helyekkel együtt. Rögzítse az adagolás menetét és az ellenőrzés vízviszonyait. A padlóréteg és a lemez közötti nedvesség a javított csatlakozástól eltérő útból származhat.

A padló helyreállítását a használathoz igazítsa. A sáv feltárható kitöltése megkönnyítheti a későbbi ellenőrzést; a padló visszaépítésekor tervezhető tömlő a későbbi beavatkozáshoz. Beépítése megfelelő elhelyezést és hozzáférhető végződéseket igényel; önmagában nem bizonyítja az elvégzett javítás vízzáróságát.

RESINBAU KIVÁLASZTÁS

Számítsa ki, amit ismer

KALKULÁTORCsatlakozások fúrása →

A tényleges keresztmetszetből határozza meg a belépést, a szöget és a furathosszt.

KALKULÁTORAnyagmérleg →

Válassza külön a felmért térfogatot és a ráhagyást; a próba alapján módosítsa a feltételezéseket.

Következő lépés

OLVASSON TOVÁBBHozzáférés a későbbi beavatkozáshoz →

A rétegek helyreállítása előtt tervezze meg a szakaszokat és a végződéseket.

OLVASSON TOVÁBBFurat és pakker rögzítése →

Ellenőrizze a tényleges átmérőt és a tömítési zónát.

Egyeztesse projektje körülményeit

Készítse elő a keresztmetszetet, a víz és a mozgás leírását, valamint az eddigi próbák eredményeit. A ResinBau segít az anyag és a kivitelezési technológia kiválasztásában.

Projekt egyeztetése / műszaki kiválasztás ↗
