ZNALOSTI · PRACOVNÍ A DILATAČNÍ SPÁRY

Vrtání a injektáž pracovních spár

Nejprve určete polohu spáry a cestu vody. Poté vyberte přístup, oblast osazení pakru a body, které ukážou postup vyplňování.

Průzkum Postup a varianty Výběr a další krok

PROJDĚTE TECHNOLOGII

Spoj stěny s deskou: od průzkumu k obnovení

Prohlédněte si celý průřez a tři varianty přístupu. Přístup nad podlahou, přes silnou podlahu a místní odkrytí jsou alternativy. Po výběru varianty tabule provázejí přípravou, pozorováním dávkování a dvěma způsoby obnovení, včetně varianty s injektážní hadicí.

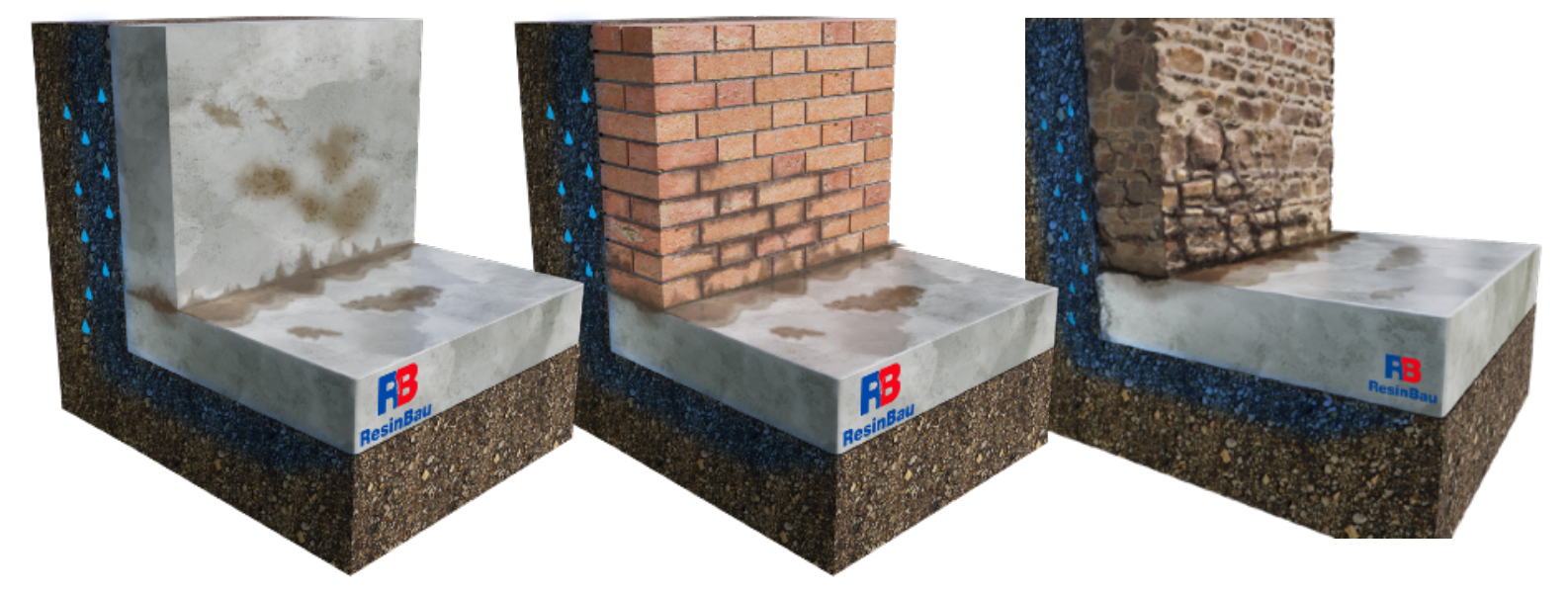

Spoj desky se třemi typy stěn: betonem, cihlou a kamenem. Voda může migrovat spojením různých materiálů.

01 · Průzkum

Prozkoumejte spáru a cestu vody

Nejprve určete, které prvky tvoří netěsné spojení. Základová deska, stěna a dodatečná podlaha mají různé funkce. Vlhkost viditelná u podlahy ještě neurčuje místo, kam je třeba dopravit injektážní materiál.

Tři znázorněné materiály stěny jsou variantami podkladu. Průběh vrtu, osazení pakru a těsnicí materiál se vybírají podle skutečného průřezu, vody a pohybu ve spáře. Následující tabule ukazují nejprve přístup bez odkrytí a poté samostatnou variantu s místním odsekáním.

Rozlišujte podlahu a nosnou desku.
Určete, zda průsak pochází ze spáry, nebo z jiné vrstvy.

Výběr materiálu pro spáru →

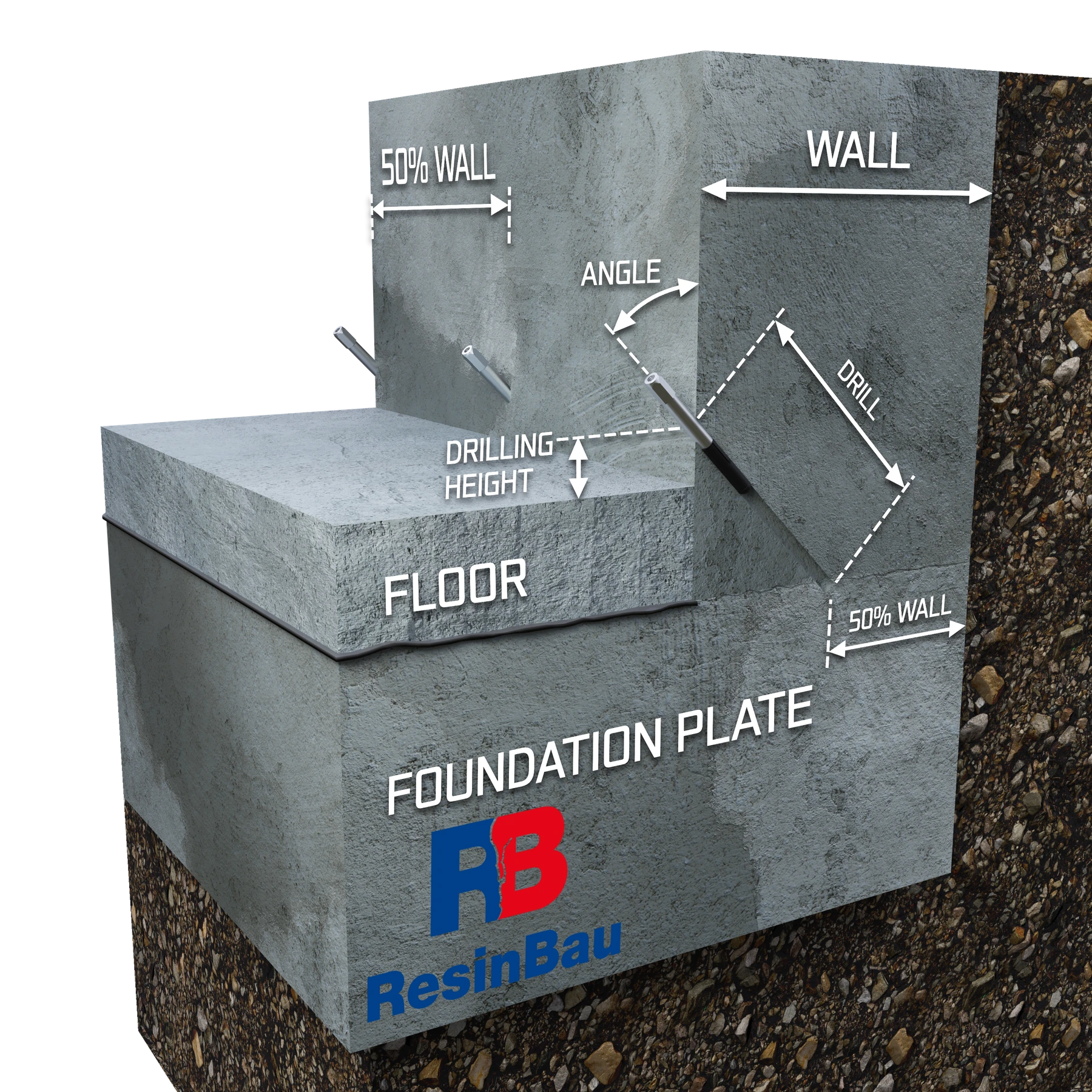

Šikmý vrt z líce stěny protíná spáru nad základovou deskou; dodatečná podlaha zůstává na místě.

02 · Přístup bez odsekání

Varianta A: přístup nad tenkou podlahou

Pokud to geometrie umožňuje, vrt začíná nad podlahou a protíná cílovou spáru v hloubce stěny. Výška začátku, úhel a délka společně vycházejí z tloušťky stěny a polohy spáry.

WALL označuje tloušťku stěny, FLOOR dodatečnou podlahu, FOUNDATION PLATE základovou desku, ANGLE úhel a DRILL délku vrtání. DRILLING HEIGHT označuje výšku začátku vrtu nad horním povrchem podlahy. Označení 50% je předpokladem znázorněné varianty; zasažení spáry je nutné potvrdit na objektu.

Změřte skutečný průřez.
Zohledněte polohu výztuže a instalací.

Vypočítat přístup ke spáře →

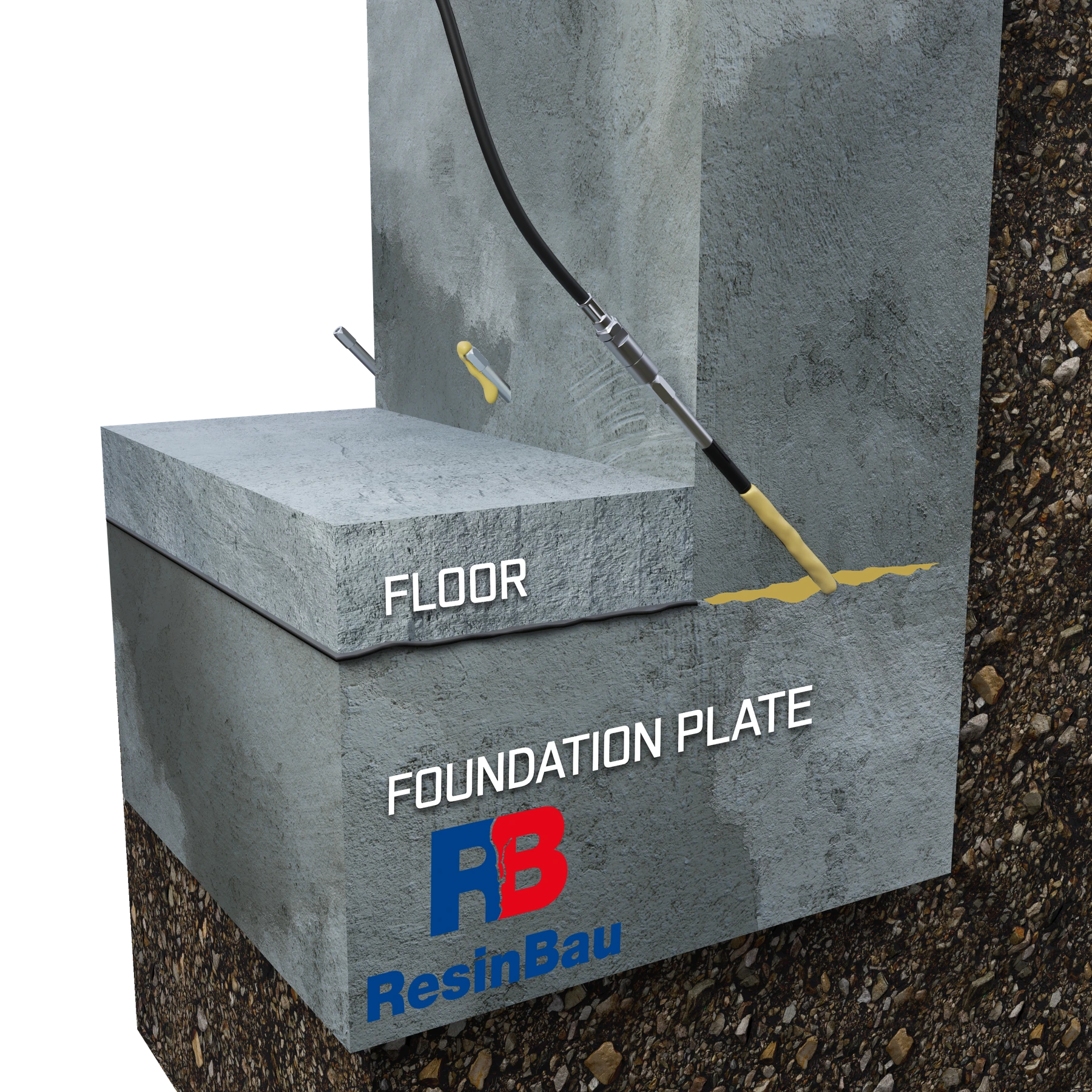

Materiál dodaný do spáry se objevuje u dalšího bodu.

03 · Přístup bez odsekání

Ověřte variantu A zkouškou dávkování

Zkušební bod má ukázat, zda provedený vrt skutečně komunikuje se spárou. Sledujte odběr, tlak a místo výskytu materiálu, místo abyste vyvozovali závěry pouze z délky vrtáku.

Průchod k sousednímu pakru potvrzuje propojení, nikoli úplné vyplnění celé spáry. Chybějící průchod vyžaduje ověření přístupu, průchodnosti a migrační cesty; sám o sobě neodůvodňuje odsekání podlahy.

Sledujte více než jeden bod.
Nezaměňujte propojení s přejímkou těsnosti.

Technologická zkouška →

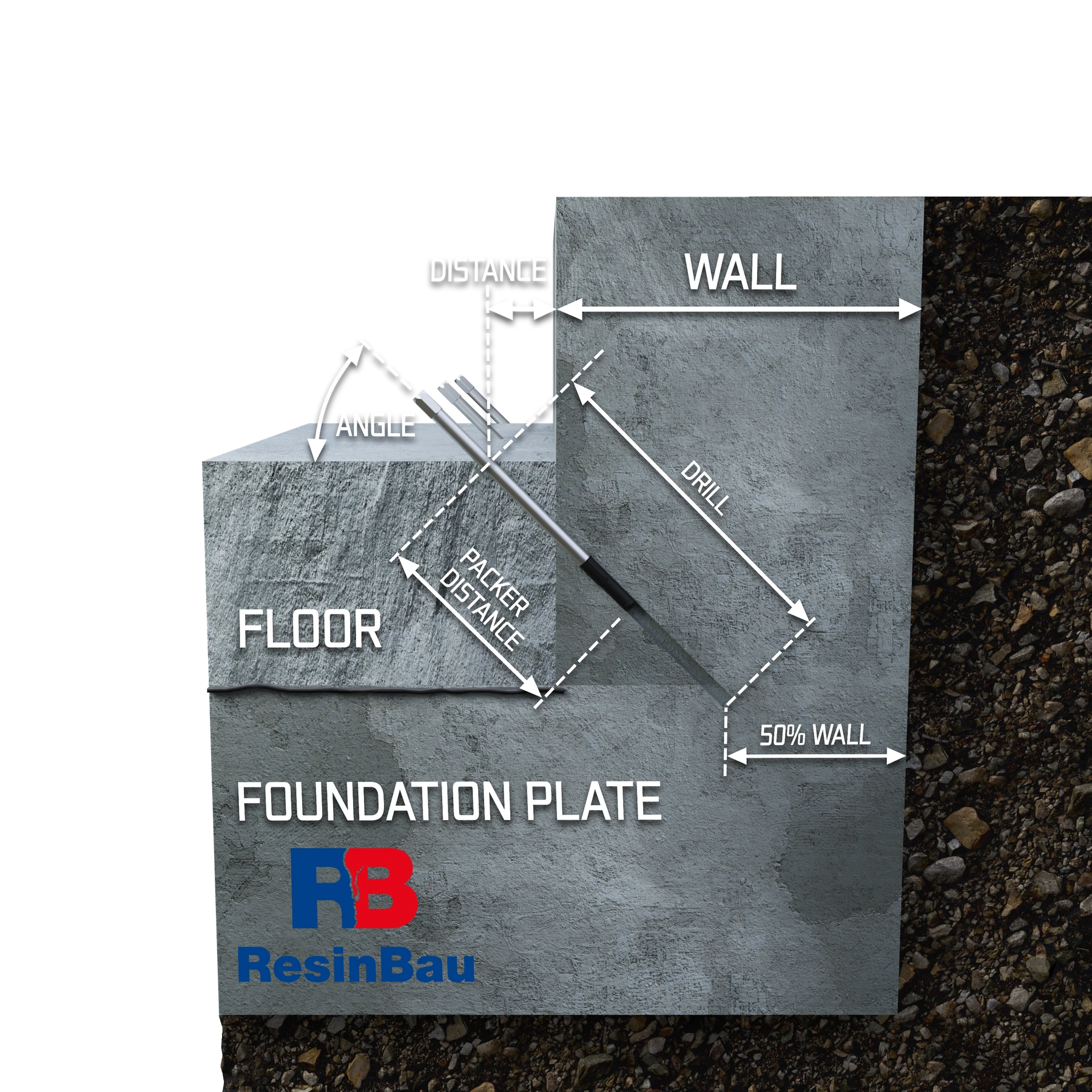

Silnější podlahová vrstva mění začátek vrtání; oblast osazení pakru musí být ve vhodném materiálu stěny.

04 · Přístup bez odsekání

Varianta B: přístup přes silnou podlahu

Pokud podlaha zakrývá potřebnou výšku začátku, znázorněná varianta vede vrt touto dodatečnou vrstvou do stěny a spáry. Tloušťku podlahy nelze nahradit tloušťkou základové desky.

DISTANCE označuje odsazení od líce a PACKER DISTANCE dosah osazení pakru. Pryž pakru má utěsnit vrt ve zdravém podkladu a zachovat průchodný přístup ke spáře. Osazení pouze ve slabé podlaze může být nedostatečné.

Ověřte přístup a skutečnou délku pakru.
Prozkoumejte vrstvy pod podlahou.

Vybrat délku pakru →

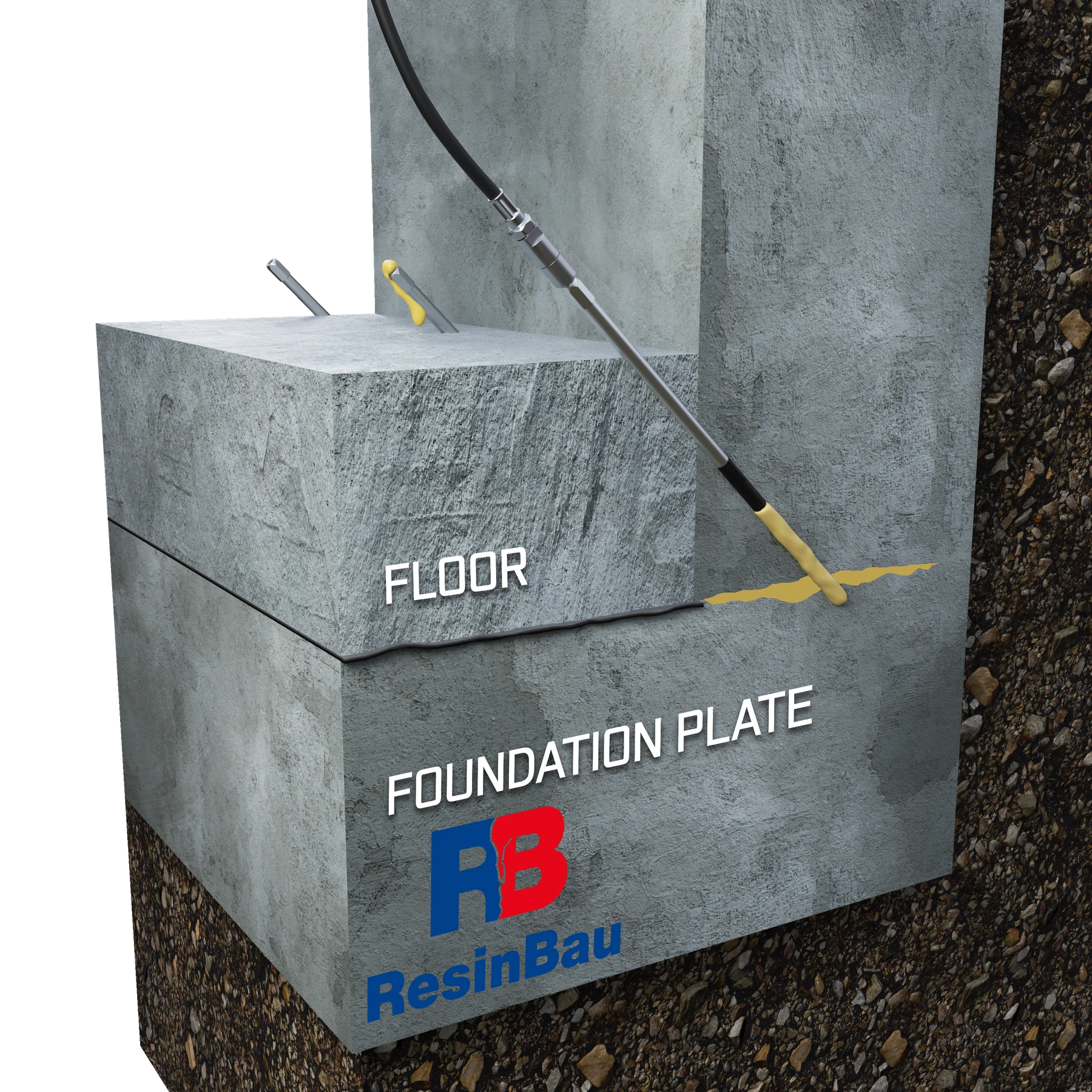

Pakr dávkuje materiál přes silnou podlahu do spoje stěny s deskou; sleduje se sousední bod.

05 · Přístup bez odsekání

Ověřte variantu B před rozšířením prací

Po osazení ověřte, zda systém zachovává těsnost u pakru a vede materiál do prozkoumané oblasti. Materiál objevující se pod podlahou může ukazovat na jinou cestu než cílovou spáru.

Pokud zkouška potvrdí přístup a možnost kontroly dávkování, podlaha může zůstat. O jejím místním odkrytí rozhodněte teprve po posouzení průřezu, těsnosti čela a příčiny neúspěšné zkoušky.

Porovnejte pozorování s plánovaným průřezem.
Zaznamenejte místa výtoku a spotřebu.

Tlak a sledování →

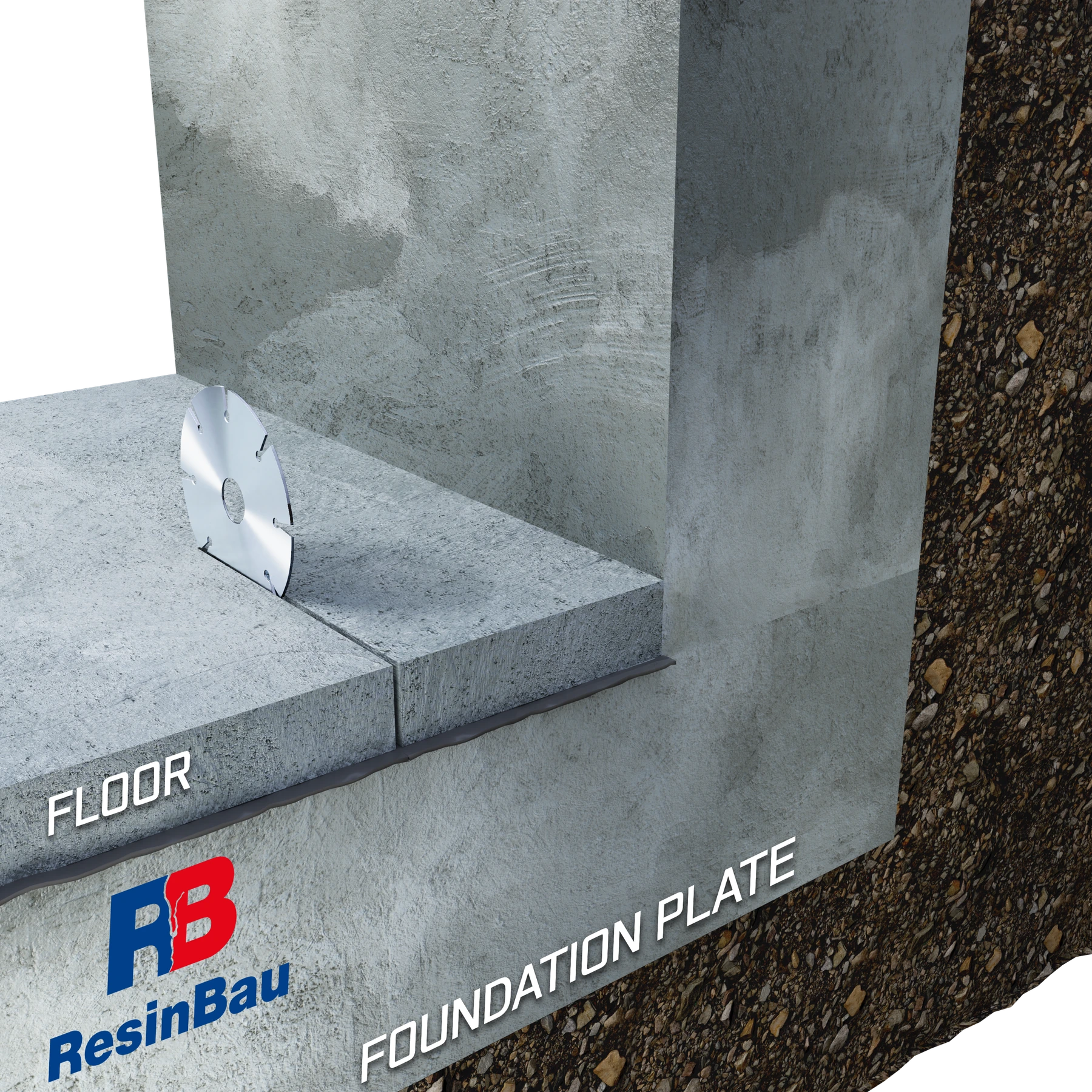

Naříznutí dodatečné podlahy vymezuje hranici místního odkrytí spáry.

06 · Odkrytí spáry

Varianta C: vyznačte a nařízněte pás odkrytí

Tato varianta začíná teprve tehdy, když je odkrytí potřebné k přípravě nebo uzavření netěsné oblasti. Naříznutí vymezuje okraj bourání a omezuje nekontrolované odlamování podlahy.

Rozsah a hloubku stanovte podle prozkoumaných vrstev. Výkres neopravňuje k nařezávání nosné desky, výztuže ani skrytých instalací.

Potvrďte, co je podlaha a co nosná konstrukce.
Vyznačte pouze potřebný pracovní pás.

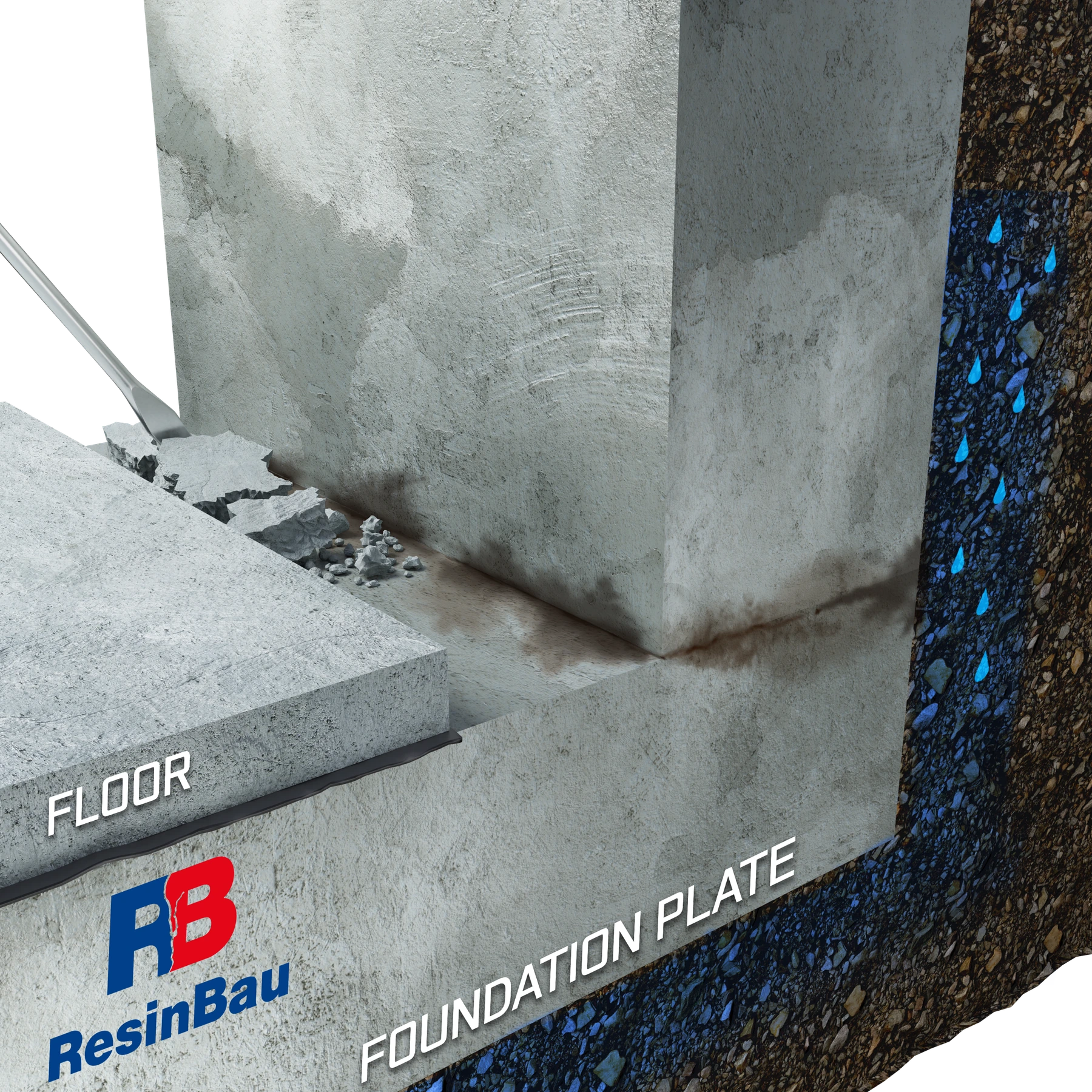

Místní odstranění podlahy odkrývá spojení u paty stěny.

07 · Odkrytí spáry

Odstraňte vyznačený pás a prohlédněte spáru

Po odstranění vyznačeného pásu lze prohlédnout čelo spáry, uvolněné části a místa přítoku. Jde o ověření předchozího průzkumu, nikoli pouze o přípravu místa pro nástroje.

Vyčistěte odkrytý detail a ověřte, zda zjištěná geometrie odpovídá plánu. Změna vrstev nebo polohy spáry vyžaduje úpravu dalšího přístupu.

Nenarušujte výztuž.
Po odkrytí aktualizujte plán.

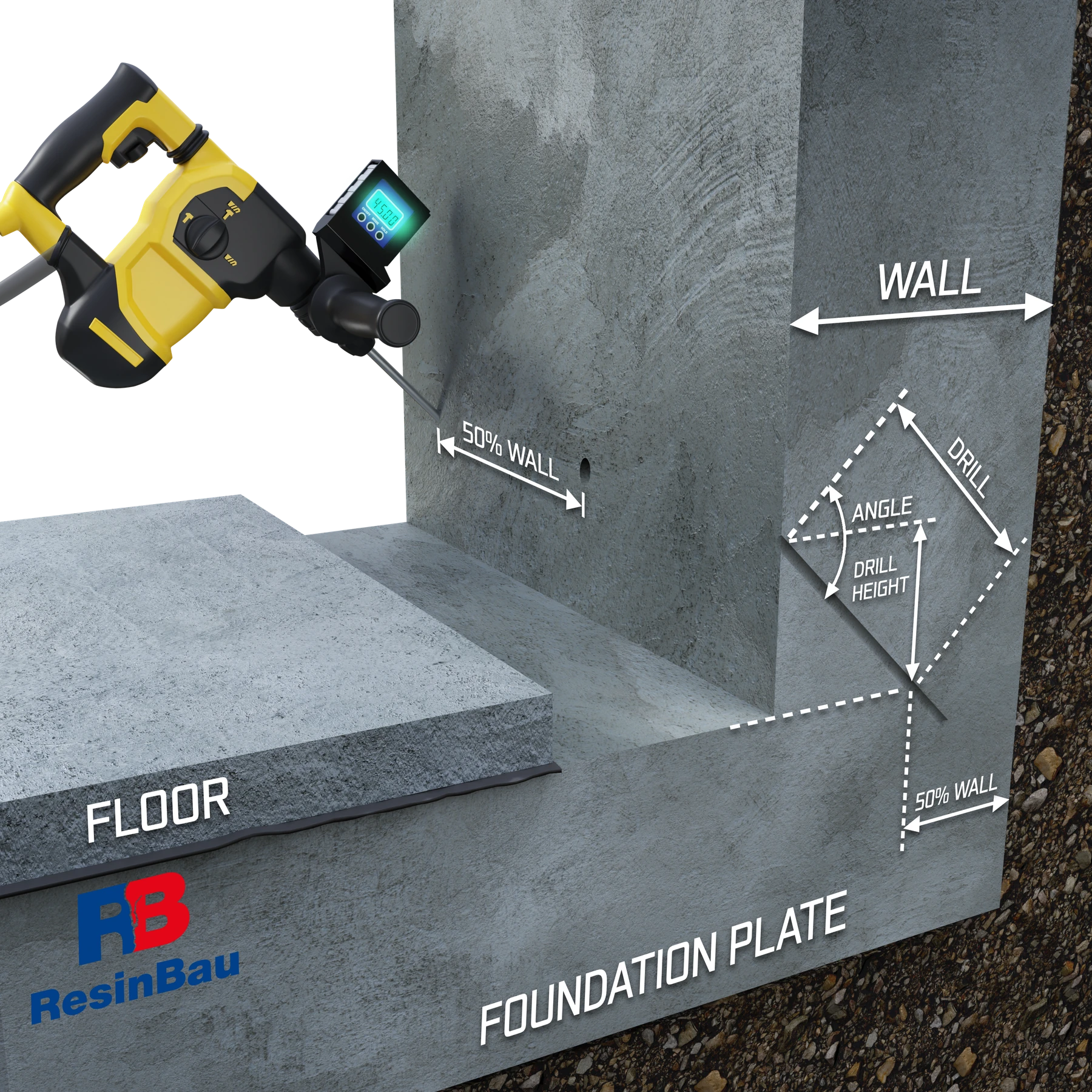

Po odkrytí podlahy vedou šikmé vrty z líce stěny k prozkoumanému spojení.

08 · Příprava vrtů

Vyznačte a proveďte vrty ke spáře

Vrty mají protínat spáru v plánované oblasti. Zachovávejte opakovatelnou geometrii, ale přizpůsobujte ji skutečným změnám tloušťky a průběhu spojení.

Vzdálenost začátku vrtání, úhel a délka jsou vzájemně závislé. Změna jednoho rozměru může posunout konec vrtu mimo cíl, proto samotný údaj úhlu nestačí.

Ověřte zasažení na zkušebním úseku.
Kontrolujte hloubku a směr.

Geometrie vrtání spár →

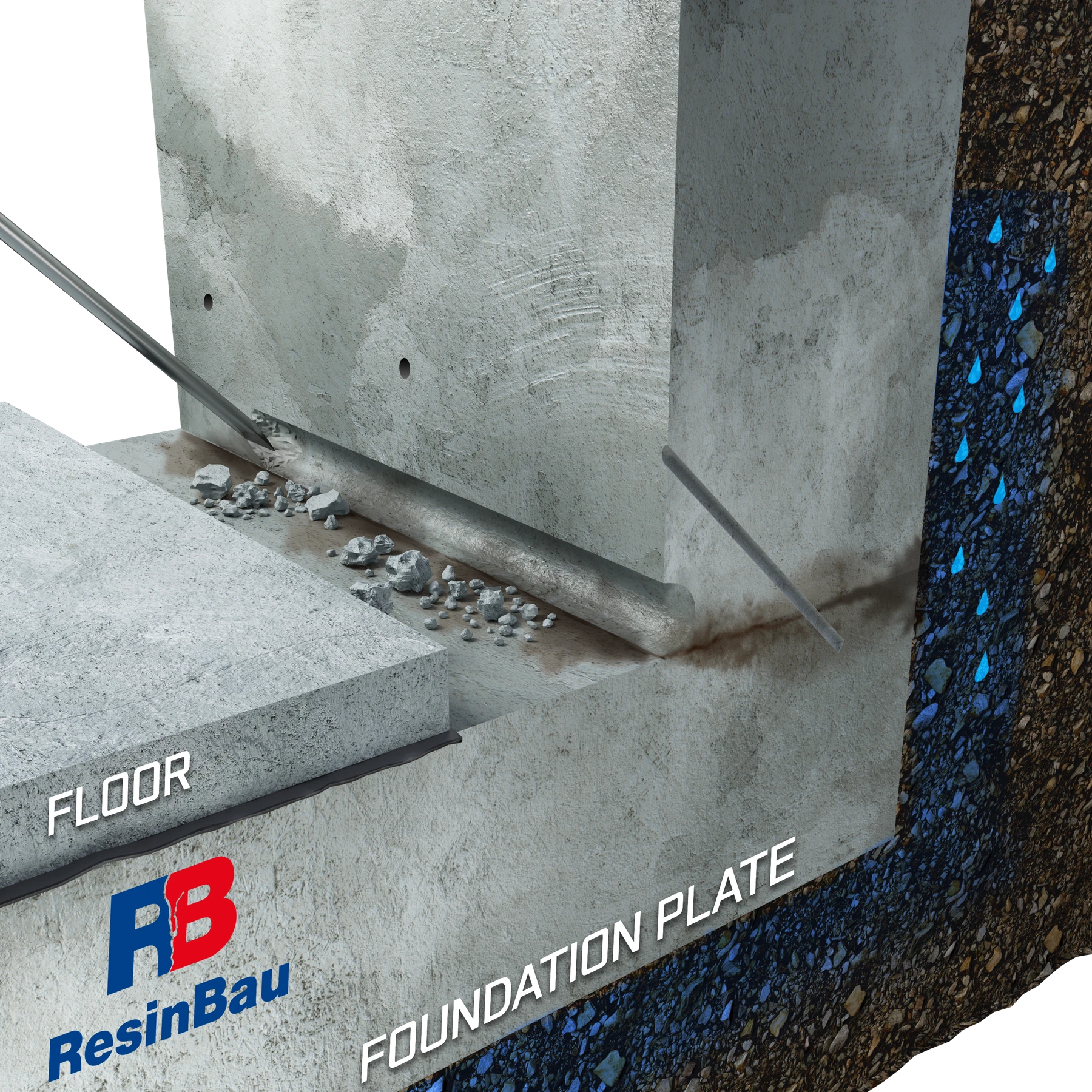

Drážka u paty stěny připravuje podklad pro vytvoření fabionu.

09 · Příprava čela

Připravte místo pro uzavření čela

Připravená drážka má zajistit oporu a přilnavost uzavření čela. Odstraňte slabé části a nečistoty, které by mohly způsobit odtržení během dávkování.

Rozsah drážky vychází z navrženého detailu. Neprohlubujte ji bez průzkumu konstrukce a nezakrývejte jí důkazy jiné přítokové cesty.

Zachovejte zdravý podklad.
Nepoškoďte hrany vrtů.

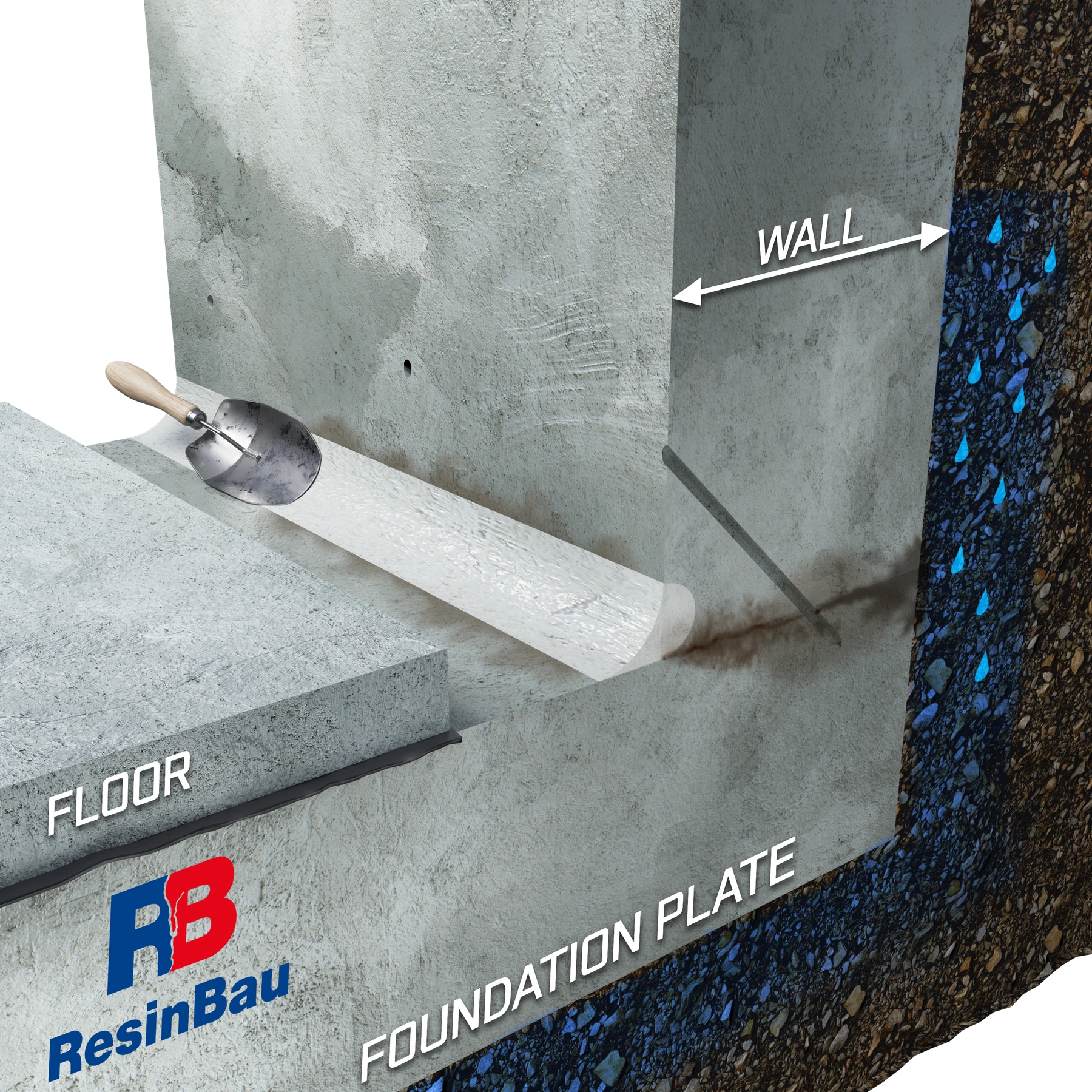

Fabion z malty uzavírá čelo spáry mezi stěnou a deskou.

10 · Příprava čela

Vytvořte fabion omezující výtok

Fabion omezuje únik injektážního materiálu na povrch a pomáhá jej směrovat dovnitř spojení. Přípravu podkladu a podmínky provádění CrackOn.5 ověřte na produktovém listu.

Hlavní utěsnění vzniká ve spáře. Samotný nový fabion nepotvrzuje vyplnění spáry a jeho roli při následném obnovení je nutné určit před prací.

Zachovejte přístup k dávkovacím bodům.
Ověřte spojitost uzavření.

CrackOn.5 — podmínky provádění →

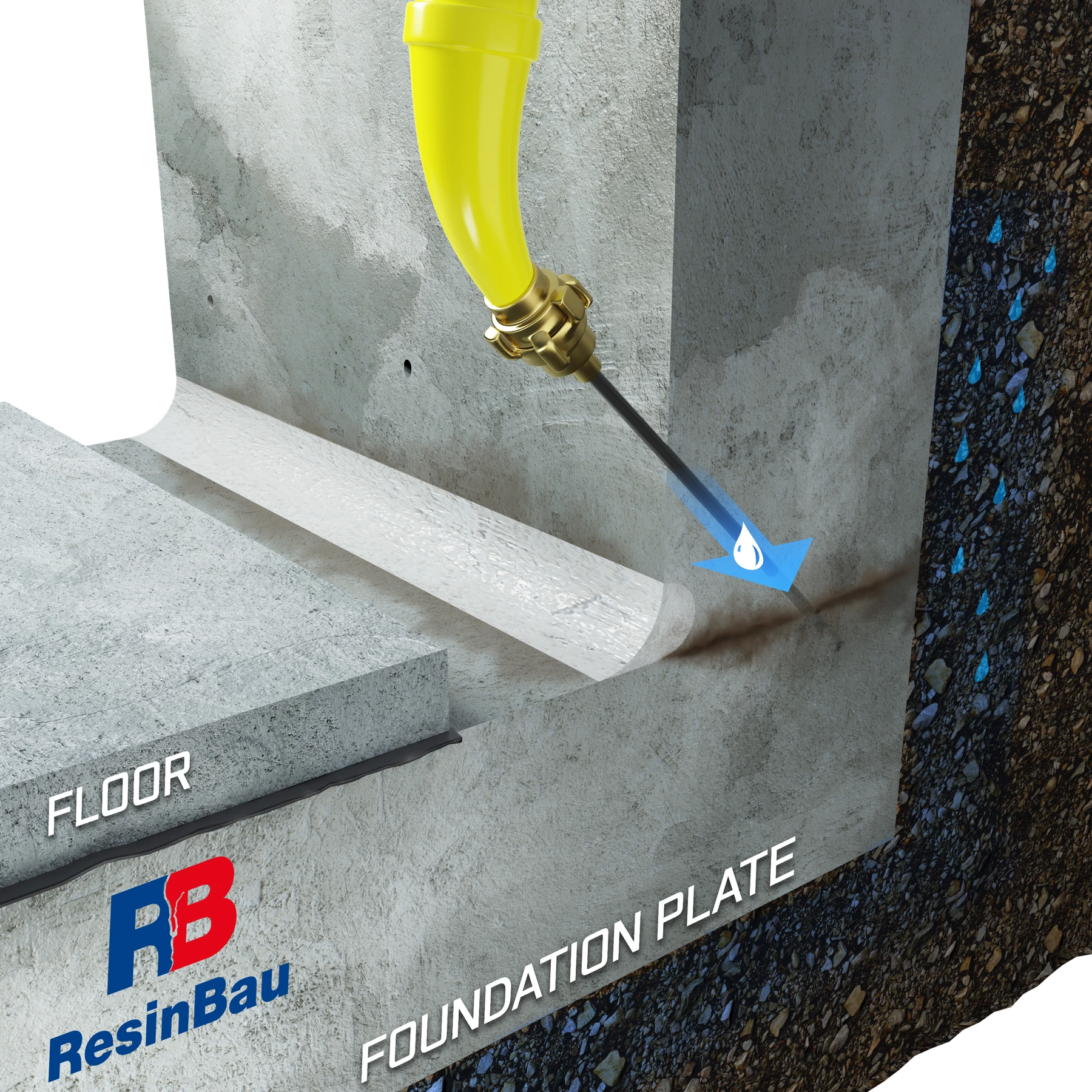

Proplachování odstraňuje prach z vrtu před montáží pakru.

11 · Příprava vrtů

Vyčistěte vrty a potvrďte jejich průchodnost

Prach a odvrtaný materiál ztěžují osazení pakru a přístup materiálu ke spáře. Znázorněná fáze zahrnuje proplachování vrtů; médium a způsob přípravy musí odpovídat vybranému materiálu a podkladu.

Rozlišujte čištění vrtu a proplachování čerpadla. Zavedení vody do cesty pryskyřice reagující s vodou může spustit reakci v zařízení.

Ověřte odstranění odvrtaného materiálu.
Přípravu přizpůsobte injektážnímu materiálu.

Čištění dávkovacího systému →

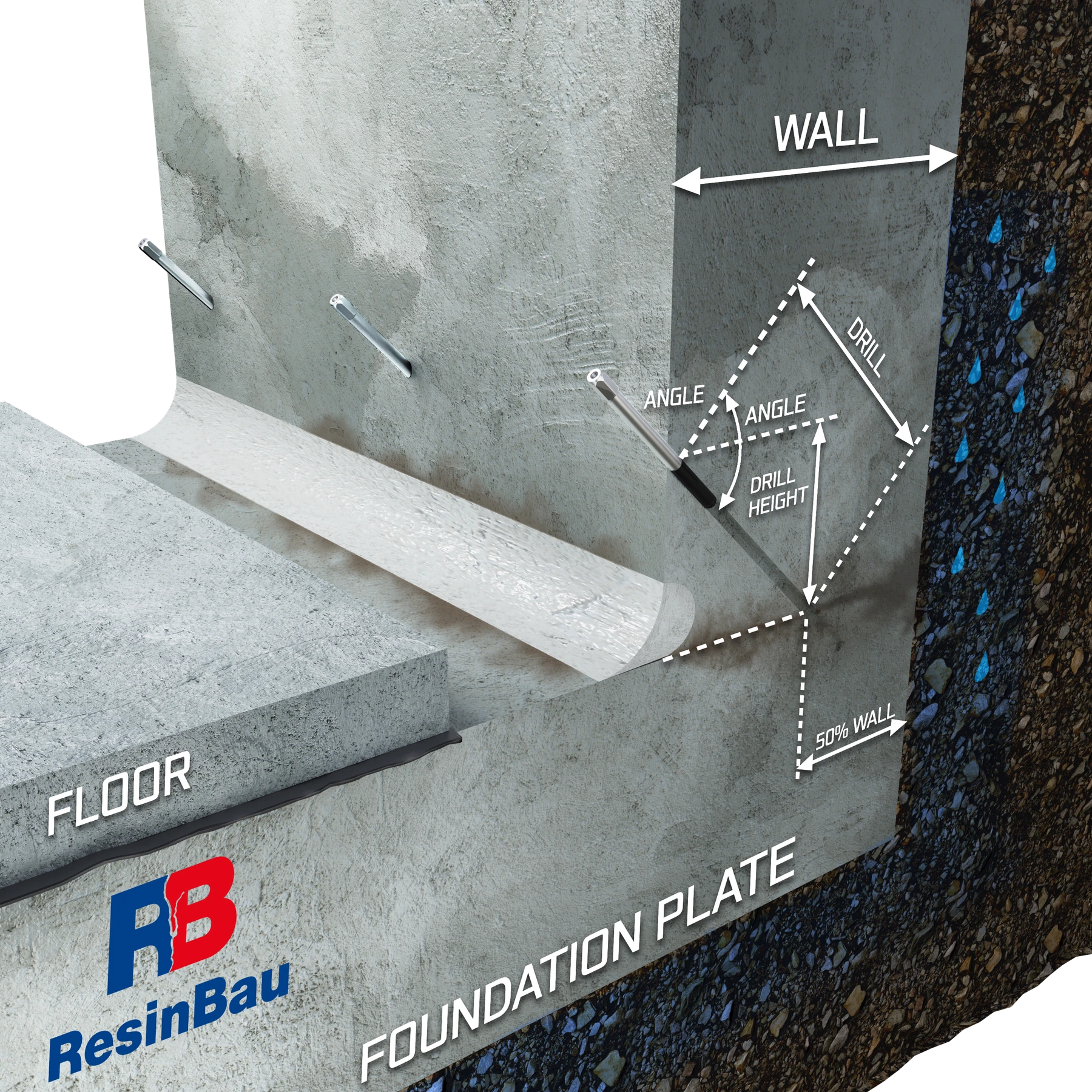

Pakry v provedených vrtech vedou ke spáře za fabionem.

12 · Dávkování

Osaďte pakry do zdravého podkladu

Pakr vyberte podle skutečného průměru vrtu, tloušťky vrstev a místa utěsnění pryže. Pakr musí zůstat stabilní a nesprávné osazení nesmí uzavřít jeho dávkovací cestu.

Výkres ukazuje geometrický přístup ke spáře. Označení rozměrů neurčují přípustný tlak stěny ani sílu, kterou lze dotahovat každý model pakru.

Ověřte těsnost spojů.
Zachovejte možnost pozorování sousedních bodů.

Ocelové pakry →

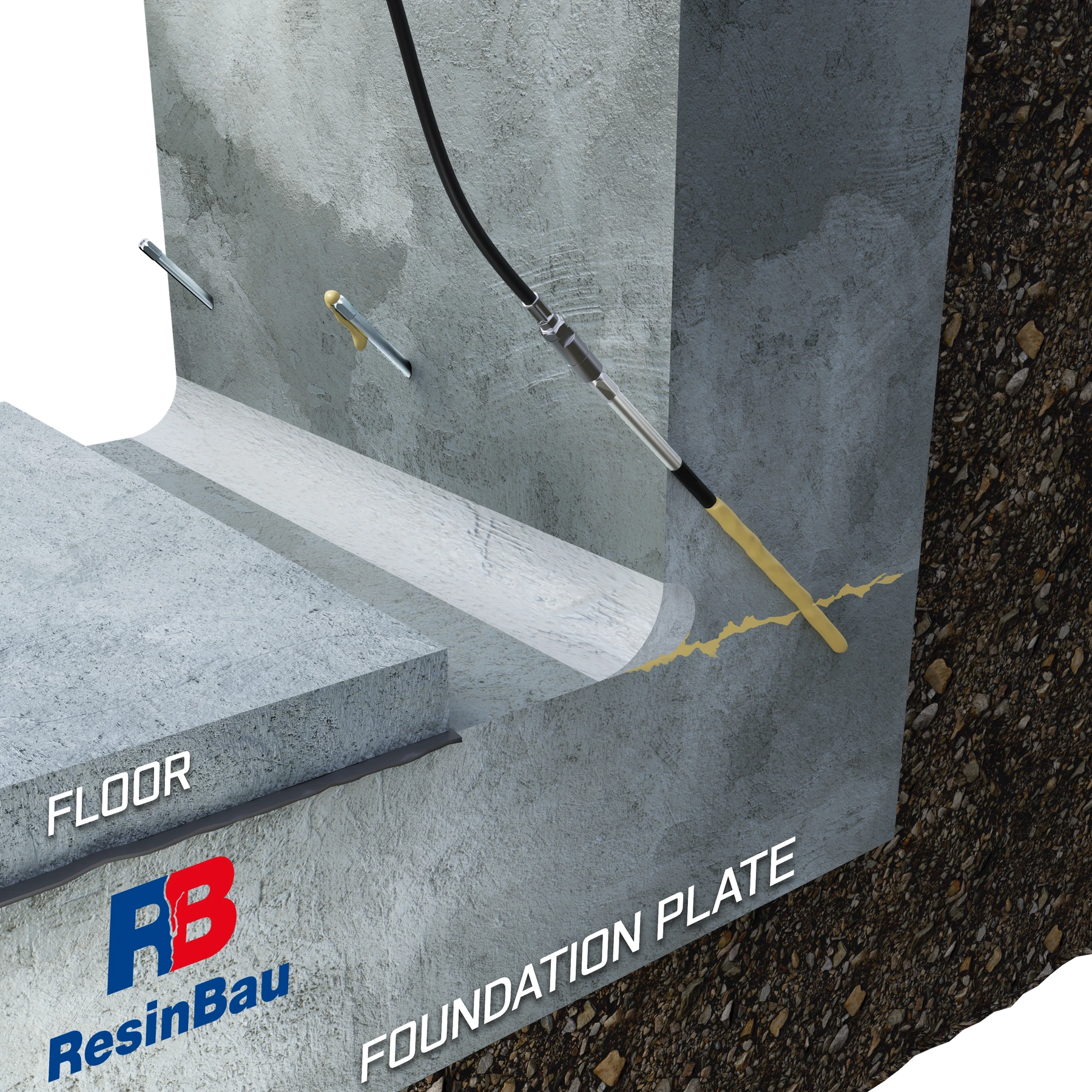

Žlutý materiál dosahuje spáry; sousední bod umožňuje sledovat propojení.

13 · Dávkování

Začněte dávkovat a sledujte průchod

Začněte na zkušebním úseku a současně sledujte odběr, tlak a výtoky. Materiál musí zůstávat v prozkoumané oblasti, nikoli nekontrolovaně mizet v dutinách pod podlahou.

Výskyt materiálu v dalším bodě je signálem šíření. Pozorování zaznamenejte a další dávkování přizpůsobte době zpracovatelnosti materiálu a chování konstrukce.

Kontrolujte fabion a povrch.
Nezvyšujte tlak pouze proto, abyste vynutili průchod.

Vyhodnocení tlaku a průtoku →

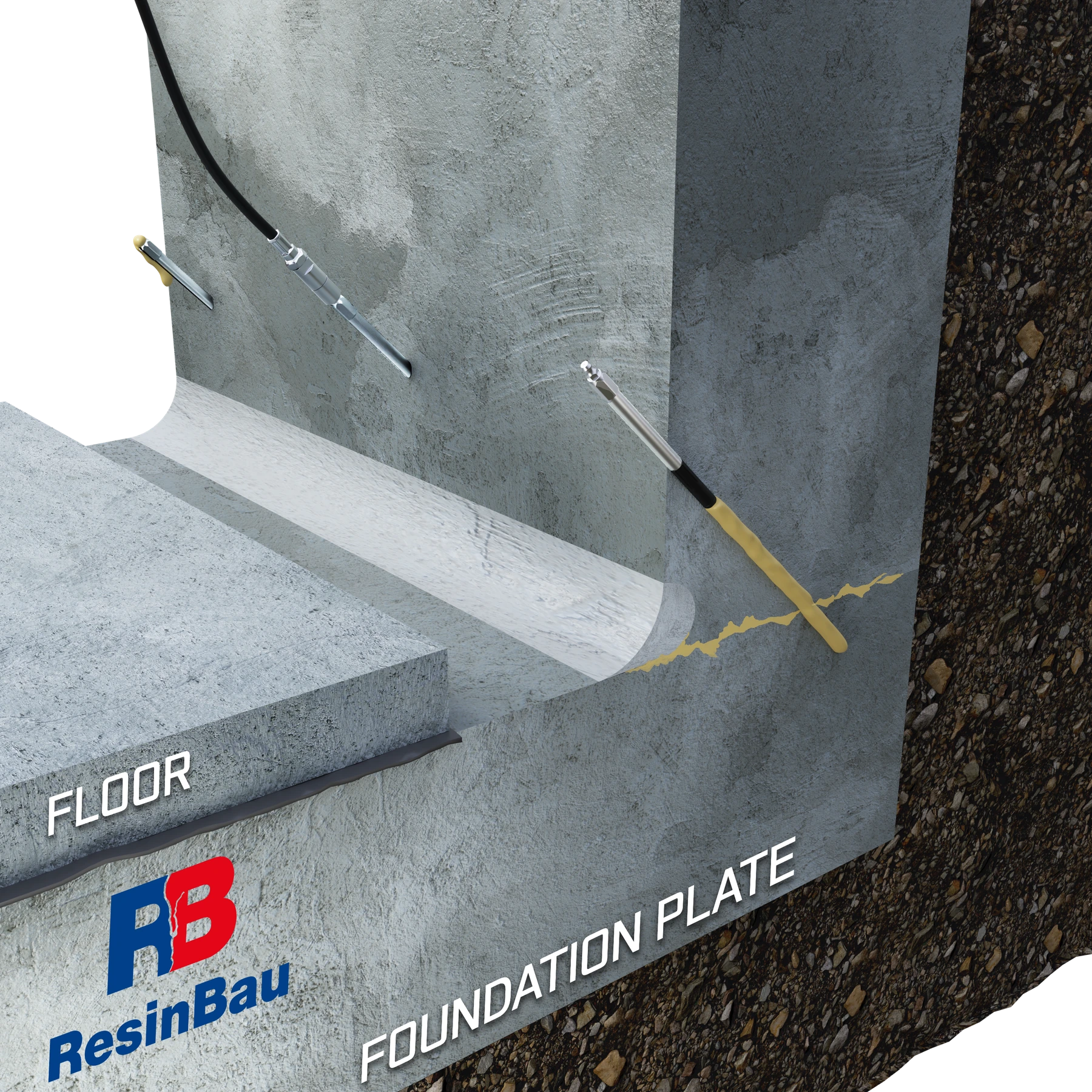

Dávkování bylo přesunuto k dalšímu pakru při zachování pozorování další části spáry.

14 · Dávkování

Postupujte k dalším bodům

Pokračujte podle stanoveného pořadí a dosavadních pozorování. Změna bodu nezbavuje povinnosti kontrolovat již injektovanou oblast, protože se materiál může vracet nebo otevřít jinou výtokovou cestu.

Porovnávejte množství materiálu a reakci dalších bodů. Výrazný rozdíl může být způsoben nestejnorodostí spáry, dutinou, změnou podkladu nebo neprůchodností a vyžaduje prověření.

Zachovejte záznam pro každý bod.
Sledujte i předchozí úseky.

Materiál se objevuje na povrchu fabionu, místo aby zůstával výhradně uvnitř spáry.

15 · Kontrola během práce

Ověřte nekontrolované prosakování

Tato tabule ukazuje možné chování během práce, nikoli žádoucí fázi každé injektáže. Výtok na povrchu vyžaduje posouzení, zda uzavření čela zadržuje materiál a zda injektážní materiál dosahuje správné oblasti.

Podle pozorování přerušte nebo upravte dávkování. Nepovažujte viditelné množství pryskyřice na povrchu za důkaz účinného vyplnění spojení.

Určete místo a příčinu výtoku.
Ověřte uzavření a migrační cestu.

Návrat k dříve injektovanému bodu slouží k doplnění oblasti vyžadující další vyplnění.

16 · Doplnění a přejímka

Zvažte dodatečnou injektáž během doby zpracovatelnosti materiálu

Dodatečná injektáž může doplnit oblasti, v nichž zkouška a pozorování prokázaly potřebu dalšího dávkování. Její možnost závisí na průchodnosti bodu a skutečném stavu materiálu.

Výraz „za čerstva“ neurčuje společnou dobu pro všechny pryskyřice. Rozhodujte podle návodu produktu, teploty a chování materiálu; nepokoušejte se protlačit vytvrzené ucpání vyšším tlakem.

Potvrďte průchodnost.
Nepřekračujte pracovní podmínky materiálu a sestavy.

Příprava a čištění čerpadla →

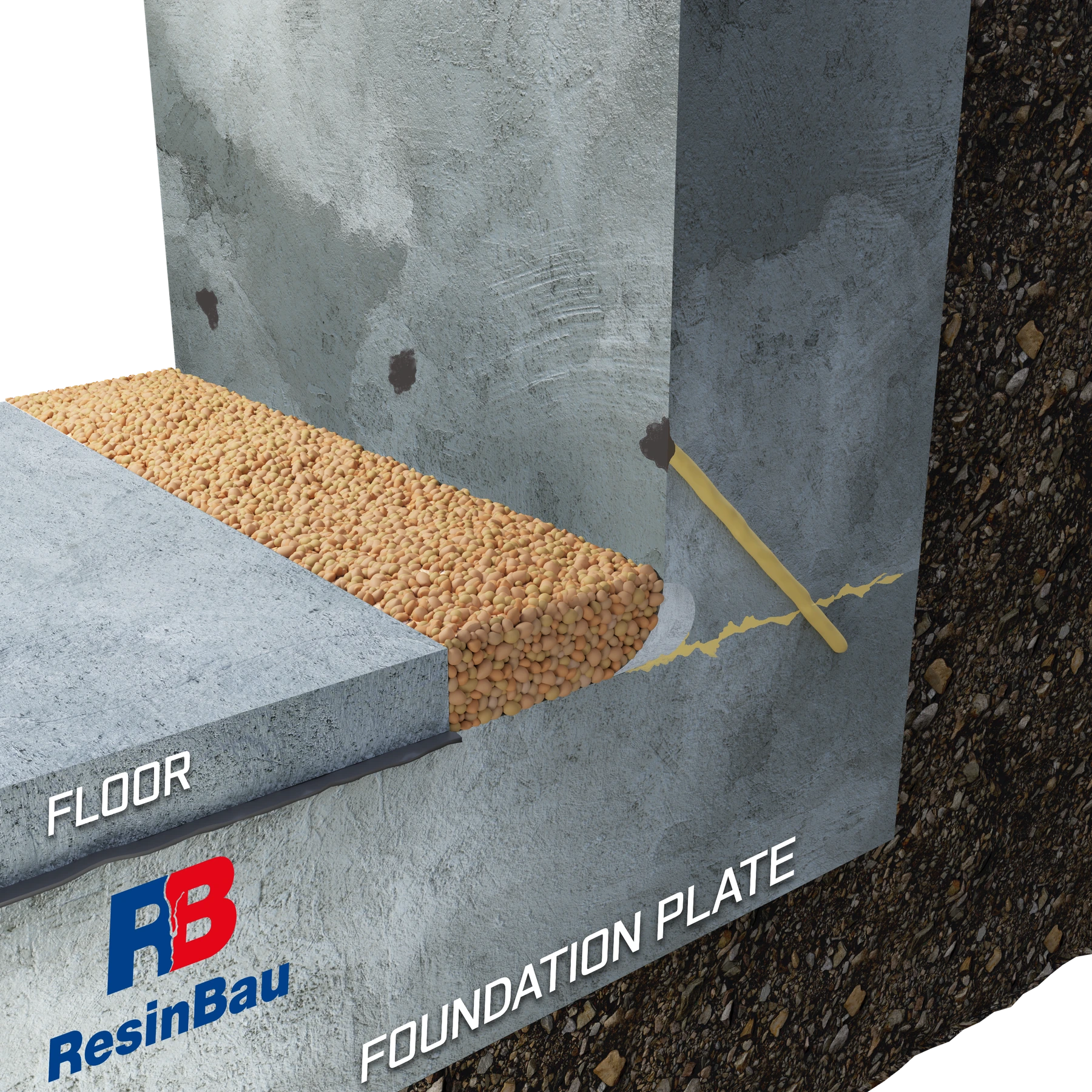

Odkrytý pás u stěny byl vyplněn kamennou frakcí nebo keramzitem.

17 · Varianty obnovení

Dokončení A: pás s přístupem pro kontrolu

Znázorněný způsob dokončení může zachovat možnost snadného odkrytí opravovaného místa. Jde o provozní variantu pro vhodně navrženou oblast, nikoli o další těsnicí materiál.

Zásyp nenahrazuje přejímku provedené injektáže. Řešení přizpůsobte užívání místnosti, přístupu a požadavkům na obnovení podlahy.

Převezměte těsnost před zakrytím.
Stanovte způsob pozdější kontroly.

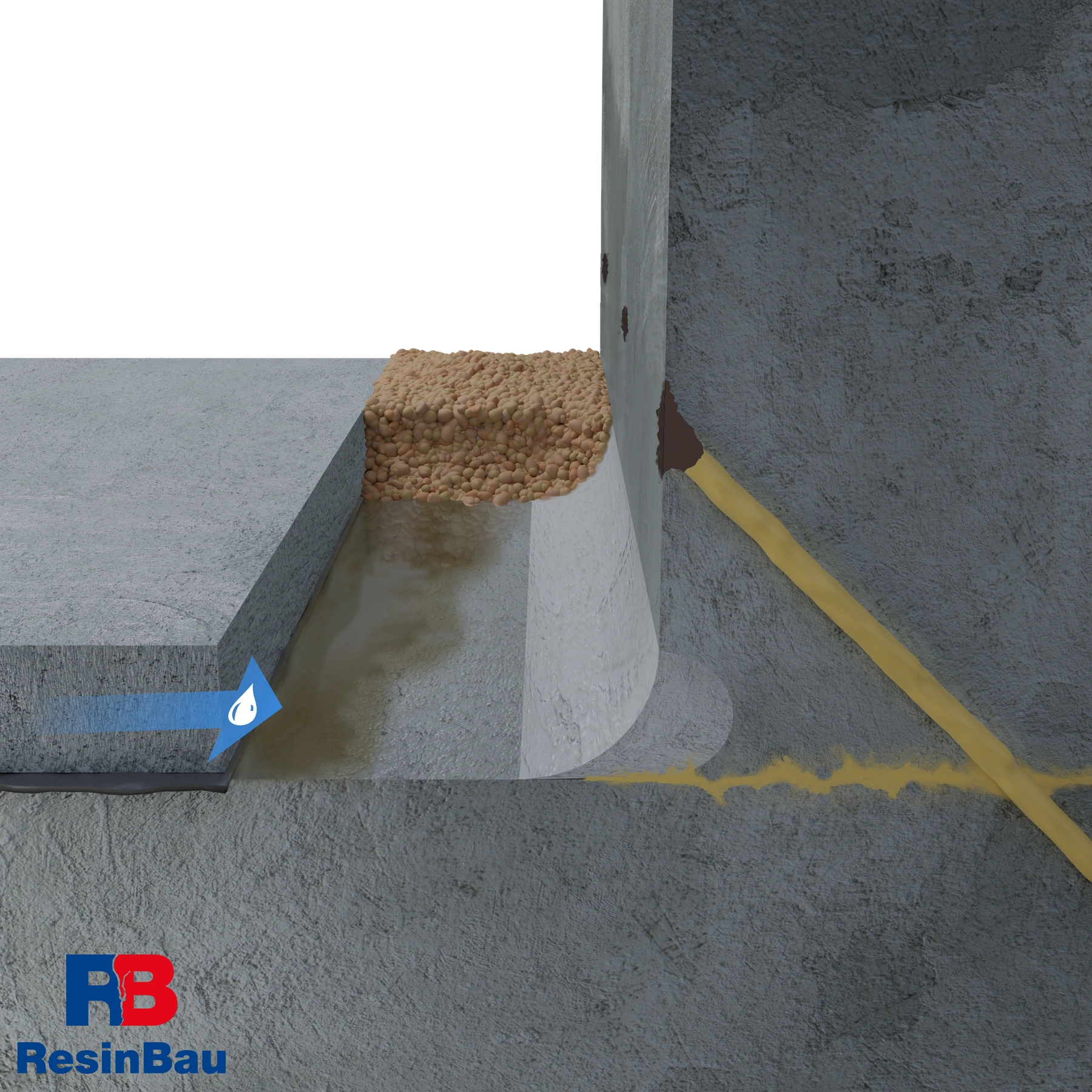

Průřez ukazuje vodu pohybující se pod dodatečnou podlahou vedle opravené spáry.

18 · Doplnění a přejímka

Rozlišujte vodu pod podlahou a průsak spárou

Voda viditelná v kontrolním pásu může přitékat z vrstev pod podlahou, přestože je samotné spojení stěny s deskou utěsněno. Místo výskytu vlhkosti je proto nutné porovnat s průběhem jednotlivých vrstev.

Rozlišení těchto cest pomáhá posoudit opravu a naplánovat další průzkum. Nepovažujte každou novou stopu vlhkosti automaticky za důkaz nedostatku materiálu ve spáře.

Sledujte původ vody.
Spáru a podlahové vrstvy posuzujte samostatně.

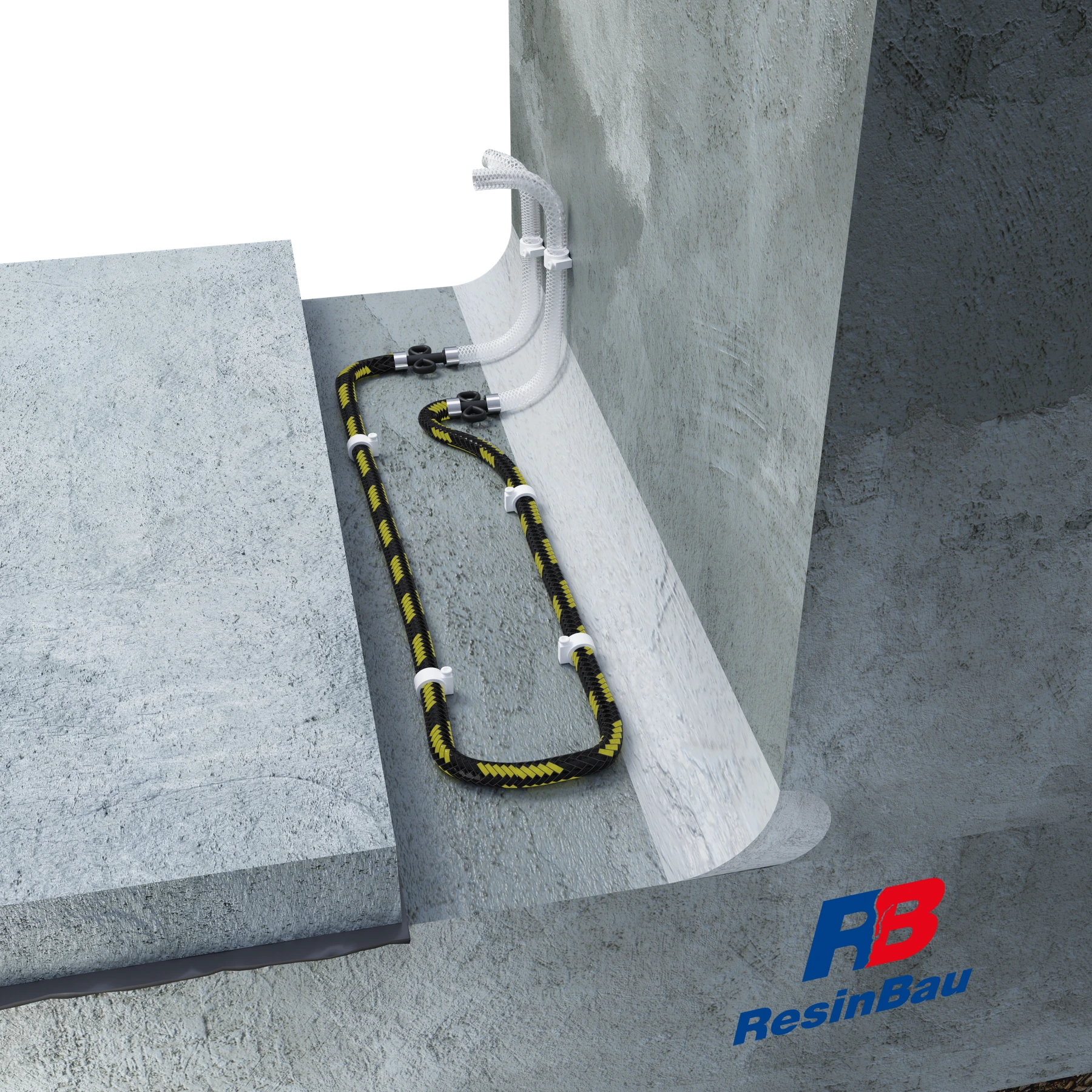

V odkrytém pásu u stávající stěny byla upevněna hadice a vyvedeny přístupné konce.

19 · Varianty obnovení

Dokončení B: připravte hadici před obnovením

Při obnovování podlahy lze naplánovat hadici jako přístup pro budoucí injektáž. Znázorněná scéna se týká rekonstrukce po místním odsekání, nikoli první betonáže nové stěny.

Před zakrytím stanovte průběh úseků, upevnění a přístup k oběma koncům. Hadice nenahrazuje provedenou opravu a neodstraňuje potřebu posouzení těsnosti před obnovením.

Zaznamenejte polohu úseků.
Zajistěte a označte přívody.

Hadice v obnovované spáře →

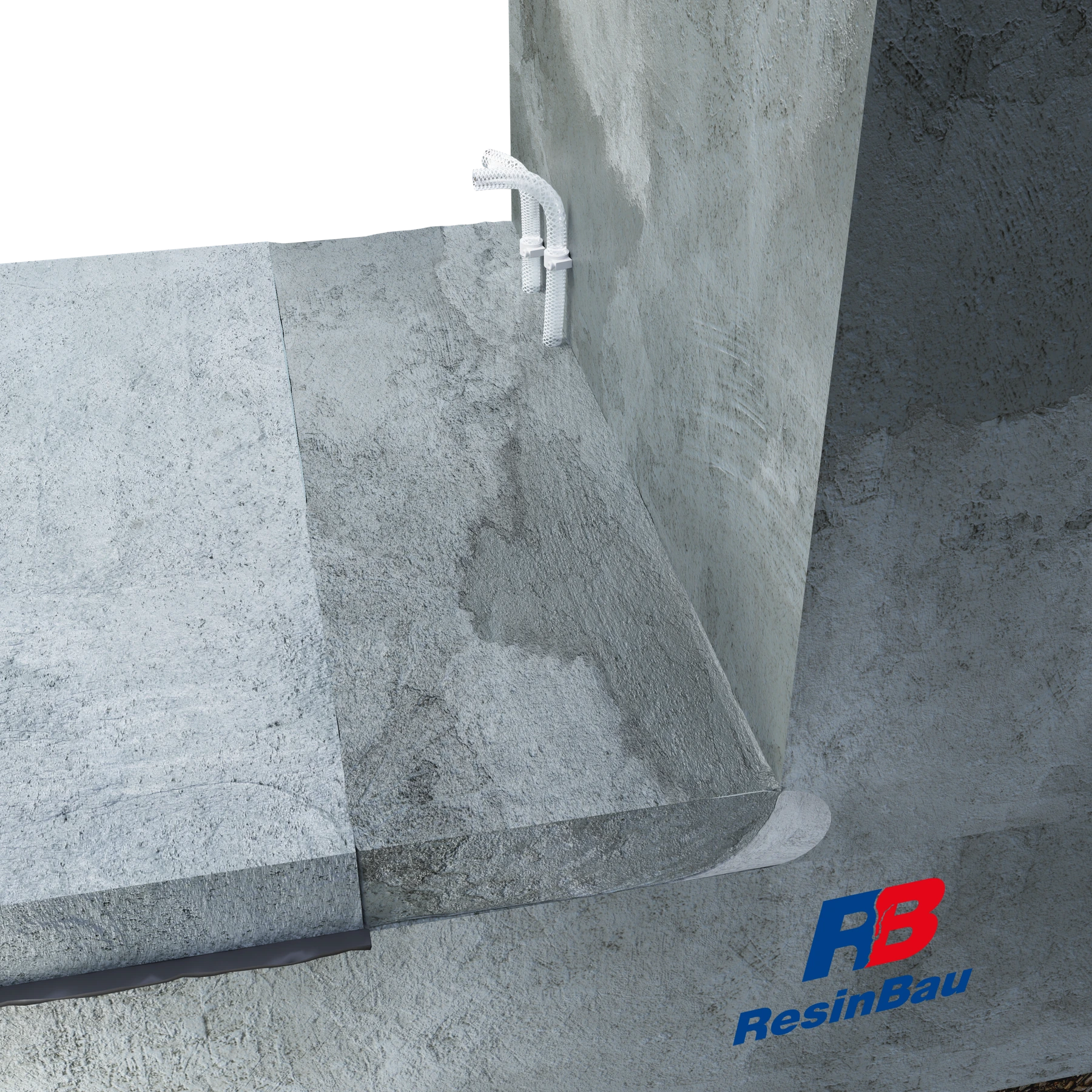

Po obnovení podlahového pásu zůstávají přístupné konce hadice u stěny.

20 · Varianty obnovení

Obnovte podlahu se zachováním přístupu

Po kontrole uložení obnovte vrstvu podle zvoleného detailu. Chraňte vedení před rozdrcením a posunem a připojovací body ponechte přístupné a jednoznačně označené.

První budoucí injektáž a opětovné použití již vyplněné hadice jsou různé situace. Možnost opakované injektáže závisí na systému, materiálu a způsobu dokončení předchozí práce; samotná přítomnost konců ji nezajišťuje.

Ověřte přístup po obnovení.
Předejte mapu úseků do dokumentace.

Výběr materiálu pro hadici →

Spára pod stěnou může být zakrytá

U pracovní spáry vznikly stěna a deska v různých etapách. Voda se může pohybovat podél tohoto spojení a vytékat až u okraje dodatečné podlahy. Než vytyčíte vrty, určete průřez: tloušťku stěny, úroveň spáry, tloušťku podlahy a polohu základové desky. Ověřte také stávající pásy, hadice a předchozí opravy.

Rozlišujte pracovní spáru a dilatační spáru určenou k pohybu. Podobná linie průsaku neznamená stejnou funkci spoje. Ve spoji starého zdiva s novou deskou prozkoumejte také ložné a styčné spáry, nerovný podklad a možné dutiny. Prohlédněte si popis průzkumu takového spoje ve studii Piotra Kobusa.

Dva způsoby přístupu, jedna cílová oblast

Při mírné tloušťce podlahy může vstup do stěny umožnit protnutí spáry bez vrtání přes dokončovací vrstvu. Při silné podlaze zvažte vstup skrz ni, pokračující do správné oblasti. Nestačí, aby vrták prošel pod viditelným okrajem: musí dosáhnout prozkoumané roviny spojení.

Ve variantě vstupu přes podlahu musí rozpěrná pryž pakru dosáhnout zdravého materiálu stěny za podlahovou vrstvou podle geometrie přístupu. Podle toho vyberte délku těla a pryžové oblasti. Délka celého vrtu není délkou pakru. Kalkulátor vrtání spár uspořádává geometrii a první vrty ji ověřují na objektu.

Kdy odkrýt čelo spáry?

Pokud zkouška prokazuje propojení mezi body a dávkování lze kontrolovat, není nutné odstraňovat podlahu pouze kvůli zobrazení linie spáry. Místní pás odkryjte tehdy, když zakryté netěsné čelo vyžaduje vyčištění a uzavření a ponechaná podlaha tyto činnosti znemožňuje.

Po průzkumu vrstev vyznačte rozsah naříznutí a odstranění dodatečné podlahy. Proveďte vrty, připravte a vyčistěte místo pro fabion a poté vytvořte předepsané uzavření pomocí CrackOn.5. Vrty vyčistěte podle technologie materiálu; u pryskyřic reagujících s vodou může proplachování současně ukázat propojení. Těla pakrů osaďte dříve, než se ve vrtech objeví pryskyřice.

Zkouška má objasnit cestu proudění

Materiál se objevuje v dalším bodě

To potvrzuje propojení. Ověřte, zda cesta odpovídá oblasti spáry, a pokračujte ve vyplňování podle stanovených kritérií. Samotná první stopa pryskyřice nepotvrzuje celý průřez.

Výtok u fabionu bez dalšího průchodu

Ověřte těsnost uzavření, zasažení a rozteč vrtů. Pryskyřice může volit snazší cestu k povrchu; zvyšování tlaku tuto příčinu automaticky neřeší.

Růst tlaku bez odběru

Ověřte průchodnost sestavy, vrt a polohu pryže. Možné je nezasažení spáry nebo její místní nespojitost. Zastavte dávkování a zjistěte příčinu.

Velký odběr mimo plánovaný úsek

Hledejte dutinu nebo propojení s jinou oblastí. Před pokračováním může být nutné zkrácení úseku, další kontrolní bod nebo změna reakční doby.

Dávkujte po úsecích a ponechte čas na kontrolu

Počáteční rozteč považujte za hypotézu pro zkoušku. Ve stávající variantě je výchozí hodnotou polovina tloušťky stěny, ale skutečné propojení a podklad určují další uspořádání. Neopakujte síť, pokud první body nezasahují cílovou oblast nebo materiál obchází zamýšlený úsek.

Nastavení zvyšujte postupně a sledujte odběr, průchody a čelo spáry. Po průchodu materiálu uzavírejte určené body podle obsluhy sestavy. Případnou dodatečnou injektáž provádějte v době zpracovatelnosti materiálu a s kontrolou; tuhnoucí pryskyřici nelze protlačovat samotným tlakem. Rozšiřte si znalosti zásad tlaku a pozorování.

Těsnost a přístup po opravě

Převezměte celý úsek včetně konců a sousedních míst migrace vody. Zaznamenejte průběh dávkování a vodní poměry při kontrole. Vlhkost mezi podlahou a deskou může pocházet z jiné cesty než opravovaná spára.

Způsob obnovení podlahy přizpůsobte užívání. Odkrytelné vyplnění pásu může usnadnit pozdější kontrolu; při obnovování podlahy lze naplánovat hadici pro budoucí zásah. Její instalace vyžaduje správné uložení a přístupné konce; sama o sobě nedokazuje těsnost provedené opravy.

VÝBĚR RESINBAU

Vypočítejte to, co znáte

KALKULÁTORVrtání spár →

Určete vstup, úhel a délku vrtu podle skutečného průřezu.

KALKULÁTORMateriálová bilance →

Rozlišujte zjištěný objem a rezervu; předpoklady upravujte podle zkoušky.

Další krok

ČTĚTE DÁLEPřístup pro budoucí zásah →

Naplánujte úseky a konce před obnovením vrstev.

ČTĚTE DÁLEVrt a osazení pakru →

Ověřte skutečný průměr a oblast utěsnění.

Proberte podmínky svého projektu

Připravte průřez, popis vody a pohybu a výsledky dosavadních zkoušek. ResinBau pomáhá zvolit materiál a technologii provedení.

Probrat projekt / technický výběr ↗
