KUNSKAP · ARBETSFOGAR OCH RÖRELSEFOGAR

Borrning och injektering av arbetsfogar

Bestäm först fogläge och vattenväg. Välj därefter åtkomst, packarens infästningszon och punkter som visar fyllningens framsteg.

Undersökning Förlopp och alternativ Val och nästa steg

FÖLJ METODEN

Vägg–plattfog: från undersökning till återställning

Se hela tvärsnittet och tre åtkomstalternativ. Åtkomst ovanför golvskiktet, genom ett tjockt golvskikt och lokal friläggning är alternativ. När alternativet valts leder bilderna genom förberedelse, observation av injektering och två återställningsmetoder, inklusive med injekteringsslang.

Plattfog mot tre väggmaterial: betong, tegel och sten. Vatten kan vandra genom förbindelsen mellan olika material.

01 · Undersökning

Undersök fogen och vattnets väg

Fastställ först vilka element som bildar den otäta förbindelsen. Grundplattan, väggen och ett extra golvskikt har olika funktioner. Synlig fukt vid golvet anger ännu inte vart injekteringsmaterialet måste ledas.

De tre visade väggmaterialen är alternativa underlag. Hålets riktning, packarens infästning och tätningsmaterialet väljs efter det verkliga tvärsnittet samt vatten och rörelse i fogen. Bilderna visar först åtkomst utan friläggning och därefter ett separat alternativ med lokal bilning.

Skilj golvskiktet från den bärande plattan.
Fastställ om läckaget kommer från fogen eller från ett annat skikt.

Materialval för fogen →

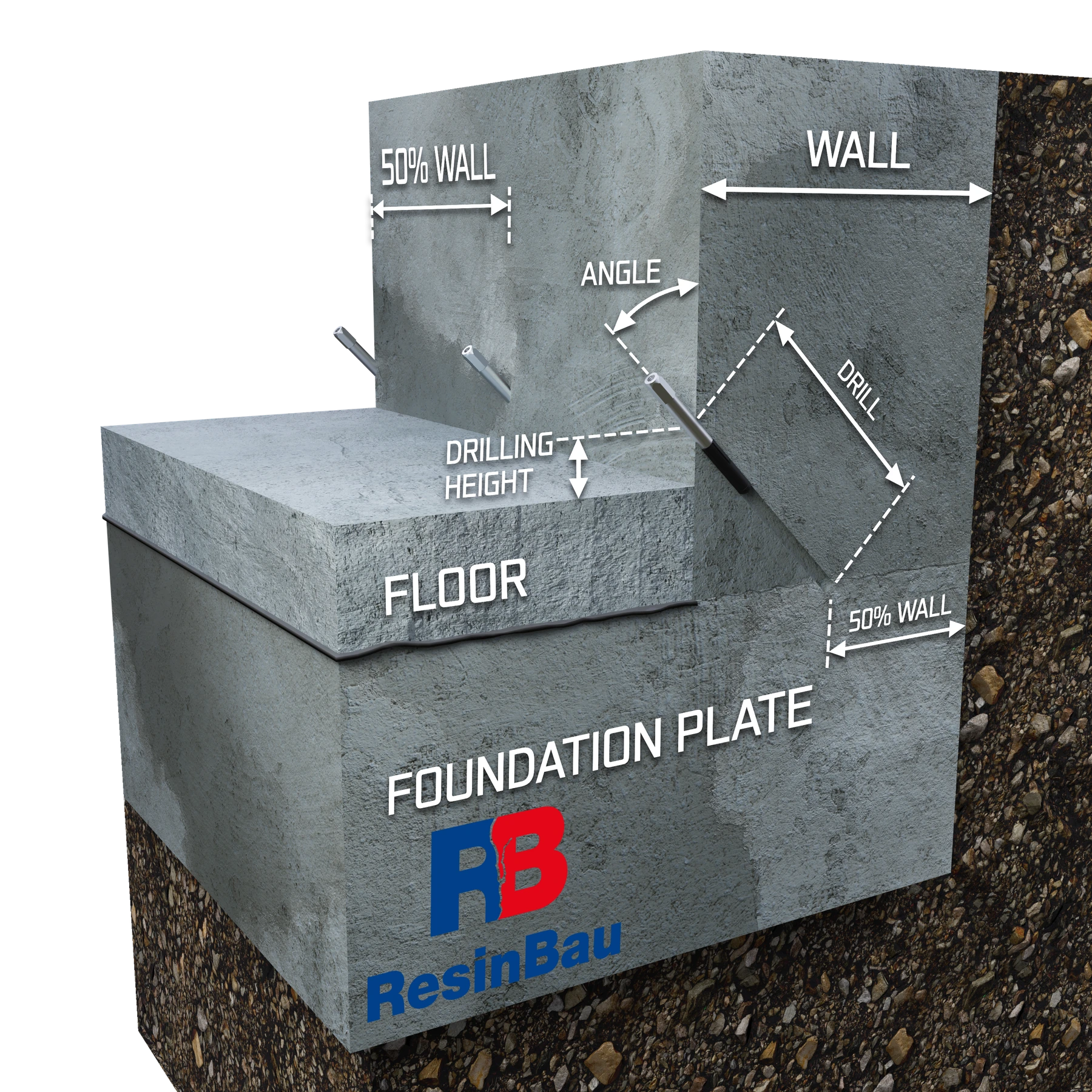

Ett snett hål från väggytan korsar fogen ovanför grundplattan; det extra golvskiktet lämnas kvar.

02 · Åtkomst utan bilning

Alternativ A: åtkomst ovanför ett tunt golvskikt

När geometrin medger det börjar hålet ovanför golvskiktet och korsar målfogen inne i väggen. Starthöjd, vinkel och längd bestäms tillsammans av väggtjockleken och spaltens läge.

WALL anger väggtjocklek, FLOOR extra golvskikt, FOUNDATION PLATE grundplatta, ANGLE vinkel och DRILL borrlängd. DRILLING HEIGHT anger hålets starthöjd ovanför golvskiktets ovansida. Beteckningen 50% är ett antagande i det visade alternativet; träffen i fogen måste bekräftas på plats.

Mät det verkliga tvärsnittet.
Beakta armeringens och installationernas läge.

Beräkna åtkomsten till fogen →

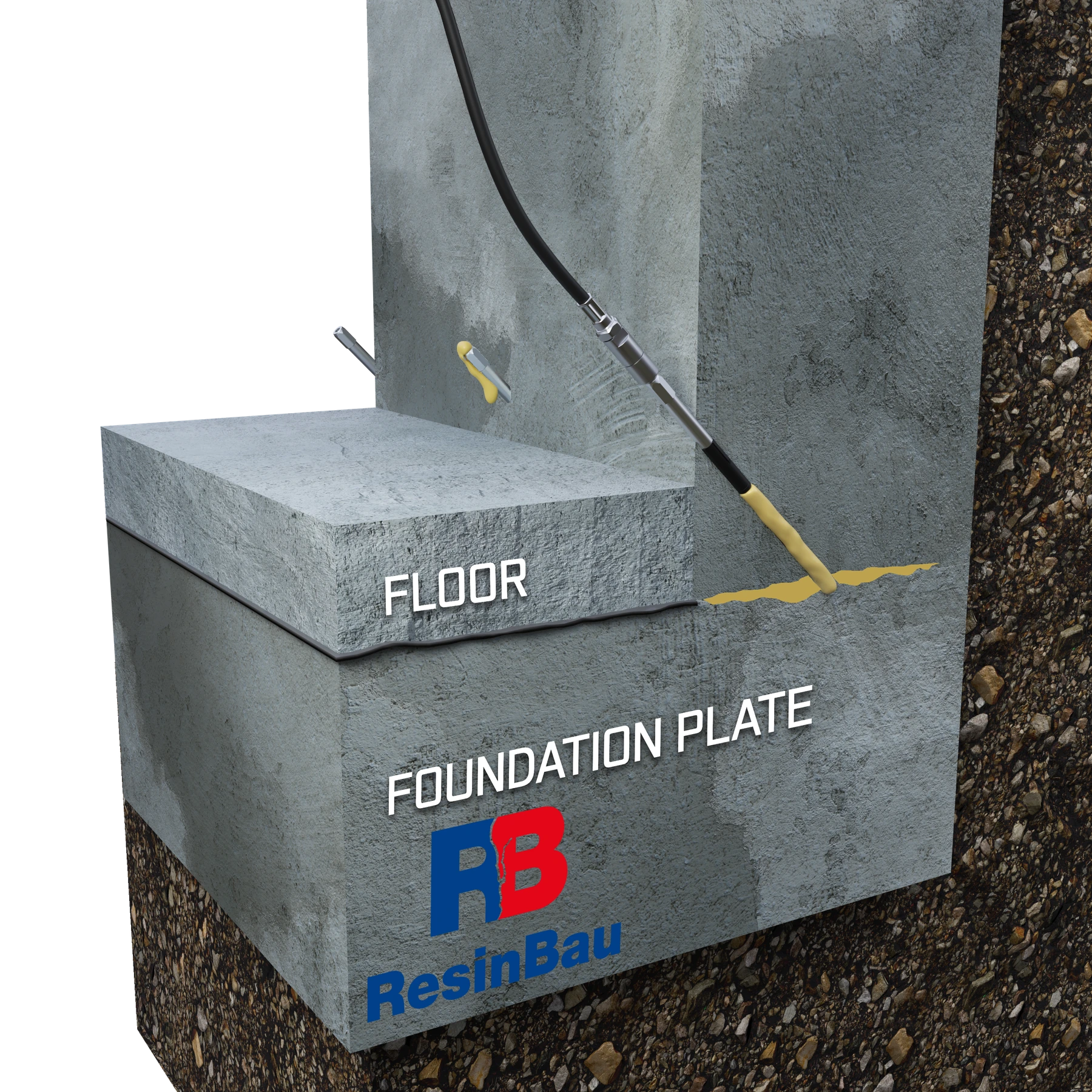

Material som injekteras i fogen visar sig vid nästa punkt.

03 · Åtkomst utan bilning

Kontrollera alternativ A genom ett injekteringsprov

Provpunkten ska visa om det borrade hålet verkligen har förbindelse med fogen. Observera upptag, tryck och var materialet visar sig i stället för att dra slutsatser enbart av borrens längd.

Övergång till en angränsande packare bekräftar en förbindelse men inte att hela spalten är fylld. Om övergång saknas ska åtkomst, fri passage och vandringsväg kontrolleras; det motiverar inte i sig att golvskiktet bilas bort.

Observera mer än en punkt.
Likställ inte förbindelse med godkänd täthet.

Metodprov →

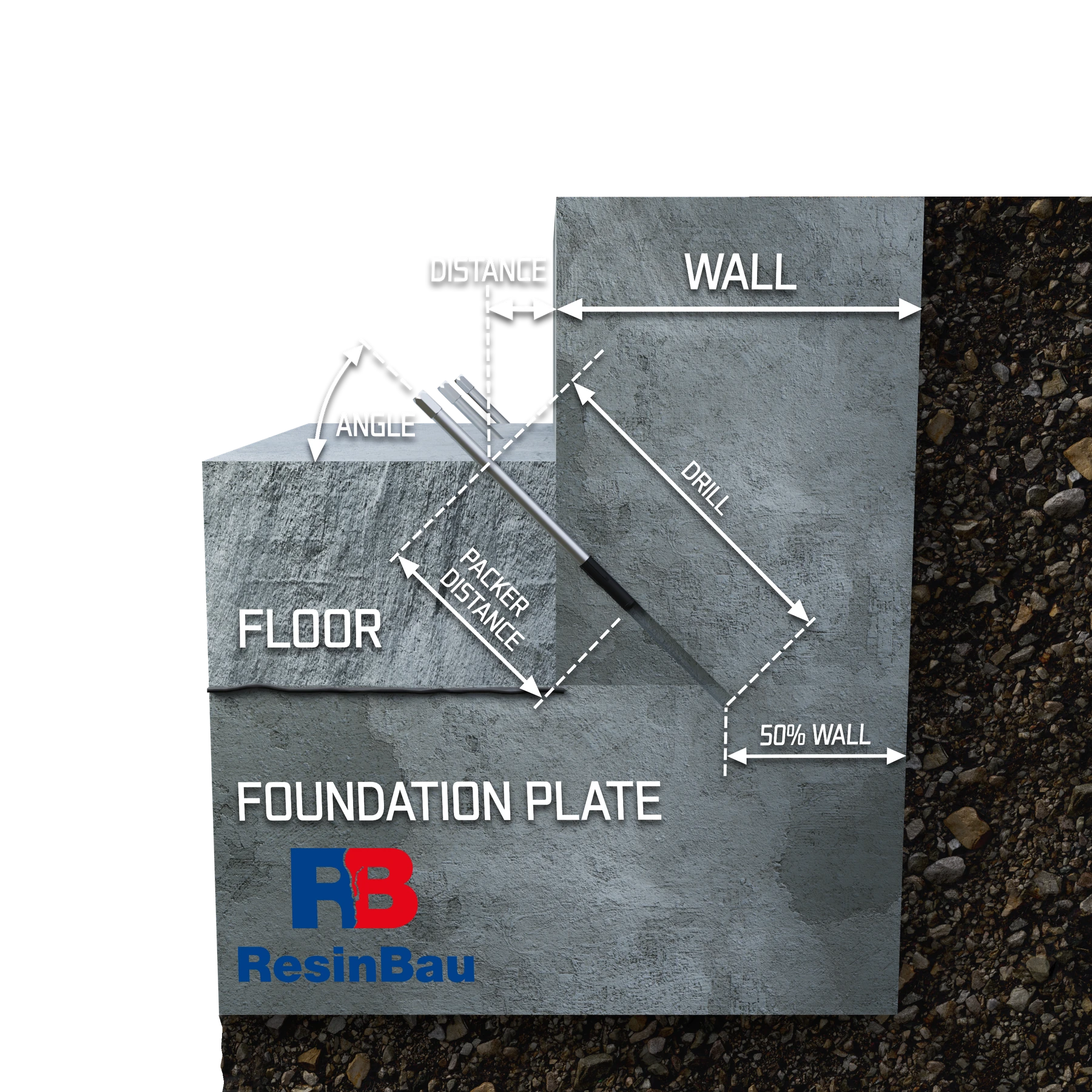

Ett tjockare golvskikt ändrar borrningens startpunkt; packarens infästningszon ska hamna i lämpligt väggmaterial.

04 · Åtkomst utan bilning

Alternativ B: åtkomst genom ett tjockt golvskikt

Om golvskiktet täcker den nödvändiga starthöjden leder det visade alternativet hålet genom detta extra skikt till väggen och fogen. Golvskiktets tjocklek får inte ersättas med grundplattans tjocklek.

DISTANCE anger avståndet från väggytan och PACKER DISTANCE packarens infästningsräckvidd. Packargummit ska täta hålet i friskt underlag och lämna fri passage till spalten. Infästning enbart i ett svagt golvskikt kan vara otillräcklig.

Kontrollera åtkomst och packarens verkliga längd.
Undersök skikten under golvskiktet.

Välj packarlängd →

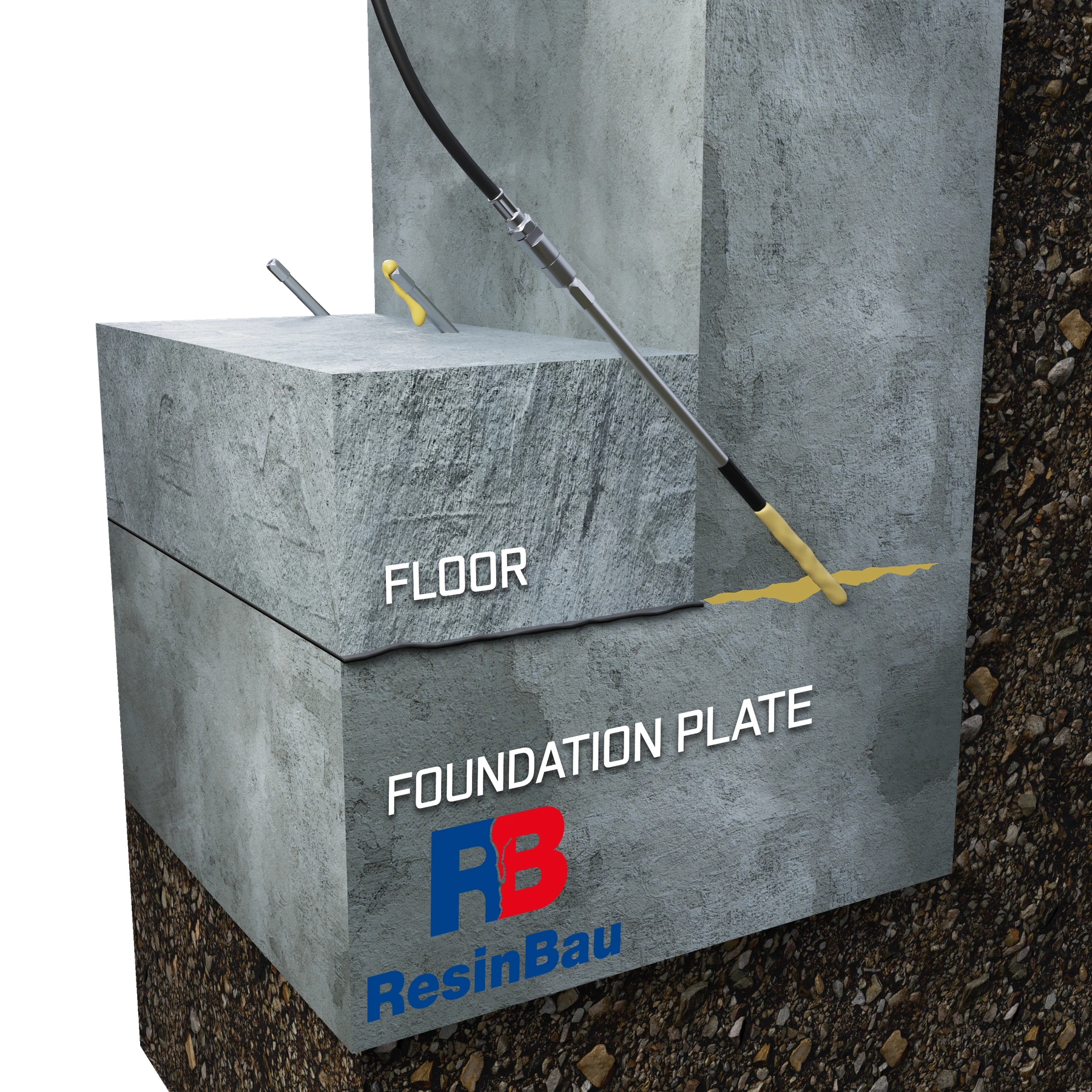

Packaren leder material genom det tjocka golvskiktet till vägg–plattfogen; den angränsande punkten observeras.

05 · Åtkomst utan bilning

Kontrollera alternativ B innan arbetet utvidgas

Efter monteringen ska du kontrollera att systemet är tätt vid packaren och leder materialet till den undersökta zonen. Material som visar sig under golvskiktet kan tyda på en annan väg än målfogen.

Om provet bekräftar åtkomst och möjlighet att kontrollera injekteringen kan golvskiktet lämnas kvar. Beslut om lokal friläggning tas först efter bedömning av tvärsnittet, ytans täthet och orsaken till att provet misslyckades.

Jämför observationen med det planerade tvärsnittet.
Dokumentera utflödesställen och materialåtgång.

Tryck och observation →

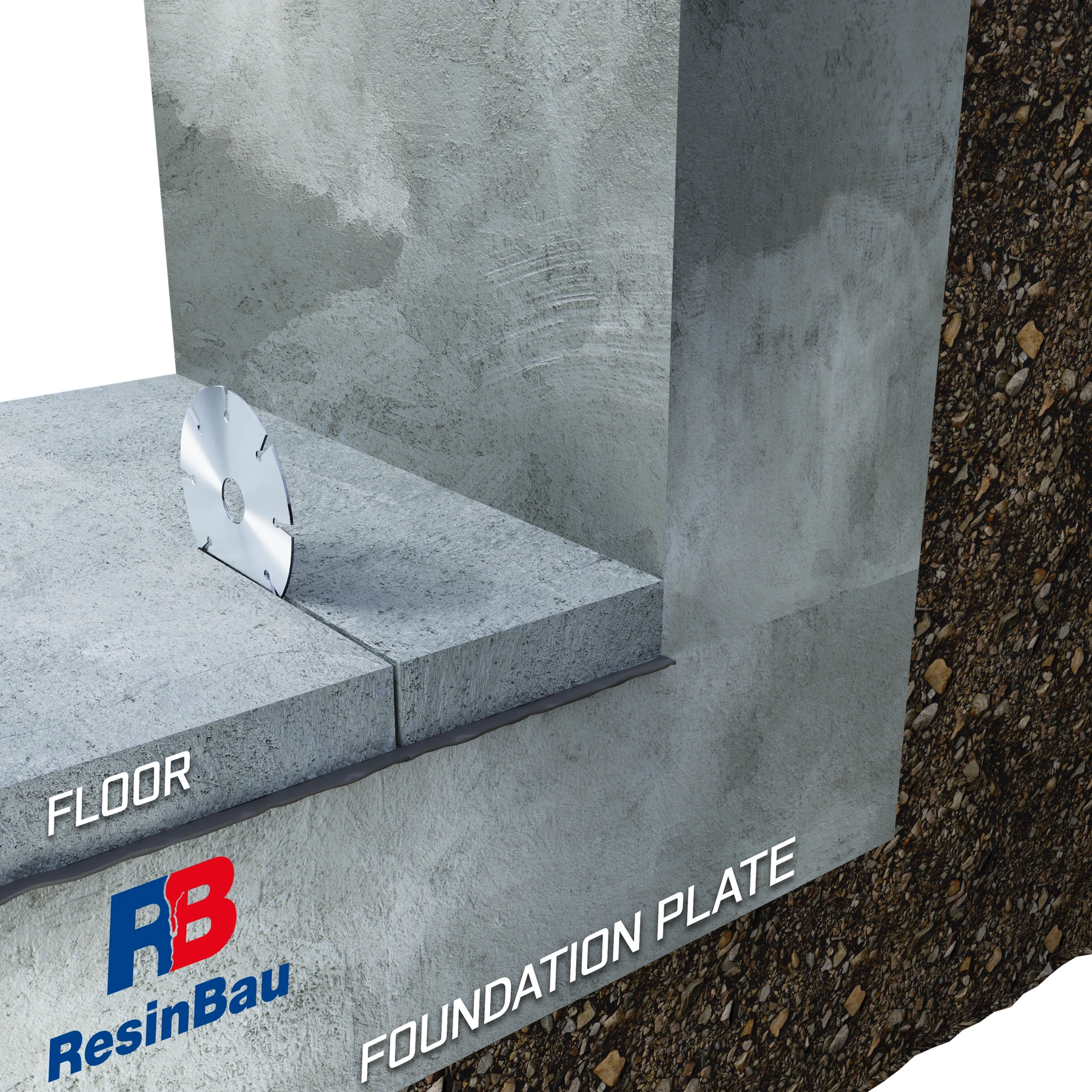

Ett snitt i det extra golvskiktet avgränsar den lokala friläggningen av fogen.

06 · Friläggning av fogen

Alternativ C: markera och såga friläggningsremsan

Detta alternativ inleds först när friläggning behövs för att förbereda eller försluta den otäta zonen. Snittet ger en avgränsad rivningskant och begränsar okontrollerad avbrytning av golvskiktet.

Bestäm omfattning och djup efter de undersökta skikten. Bilden ger inte tillåtelse att såga i den bärande plattan, armeringen eller dolda installationer.

Bekräfta vad som är golvskikt och vad som är konstruktion.
Markera endast den arbetsremsa som behövs.

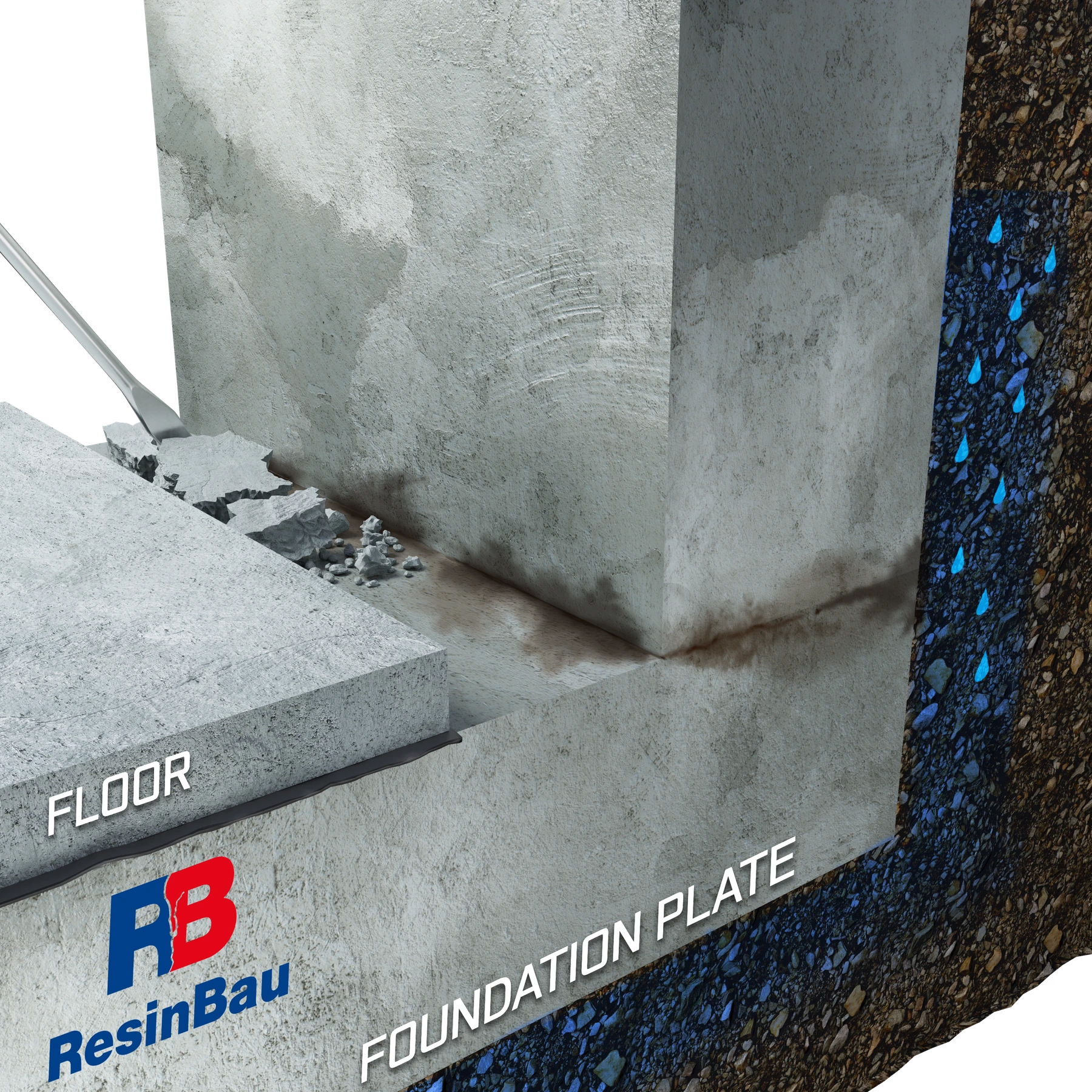

Lokal borttagning av golvskiktet frilägger förbindelsen vid väggens fot.

07 · Friläggning av fogen

Avlägsna den markerade remsan och undersök fogen

När den markerade remsan avlägsnats kan fogens yta, lösa delar och inflödesställen undersökas. Detta steg verifierar den tidigare undersökningen och förbereder inte bara plats för verktyg.

Rengör den frilagda detaljen och kontrollera att den synliga geometrin stämmer med planen. Ändrade skikt eller ett annat spaltläge kräver att den fortsatta åtkomsten justeras.

Skada inte armeringen.
Uppdatera planen efter friläggningen.

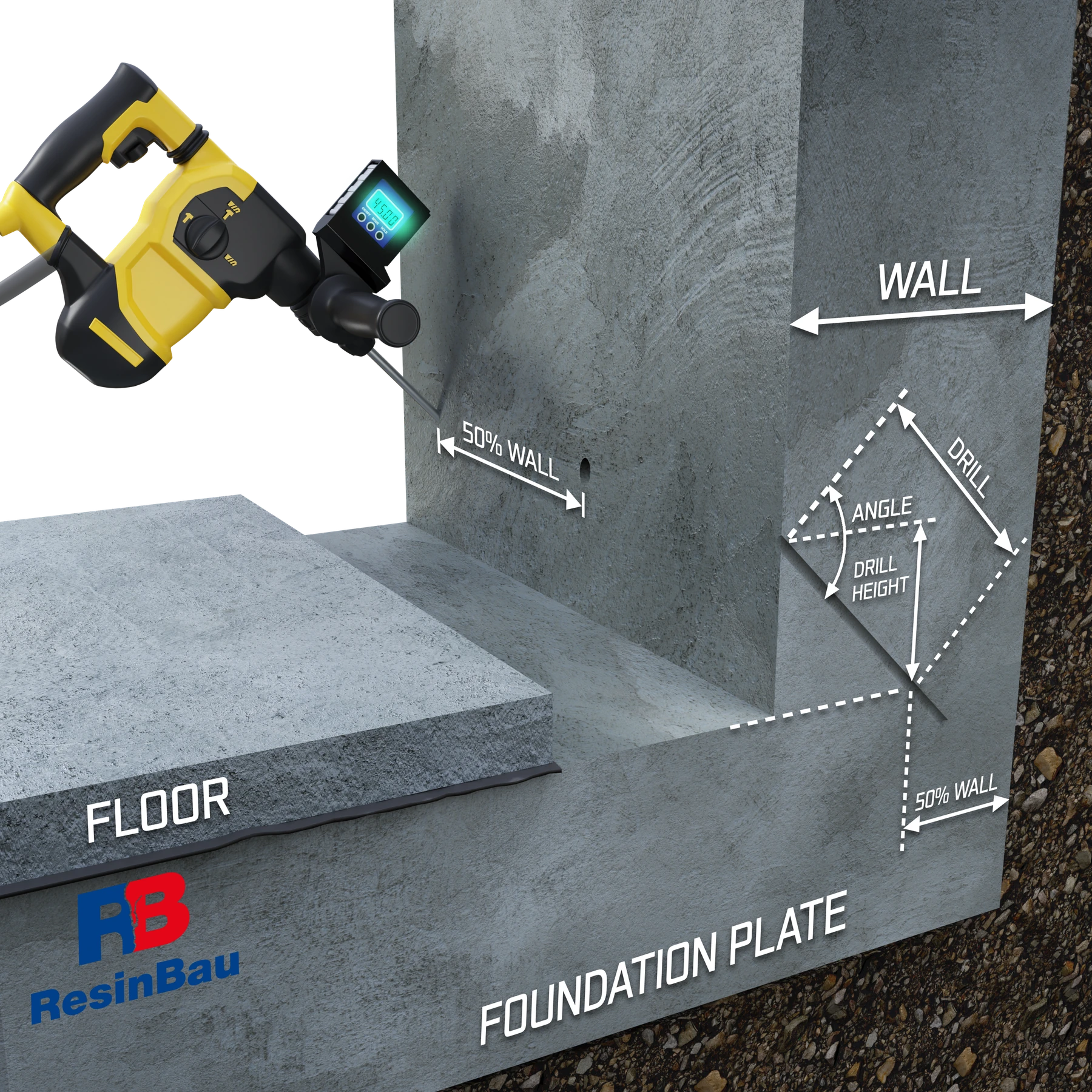

När golvskiktet frilagts leder sneda hål från väggytan till den undersökta förbindelsen.

08 · Förberedelse av hål

Markera och borra hål till fogen

Hålen ska korsa fogen i den planerade zonen. Håll en upprepbar geometri men anpassa den efter verkliga förändringar i tjocklek och fogens förlopp.

Borrningens startavstånd, vinkel och längd är beroende av varandra. En ändring av ett mått kan flytta hålets slut förbi målet, så enbart avläsning av vinkeln räcker inte.

Kontrollera träffen på en provsträcka.
Kontrollera djup och riktning.

Borrgeometri för fogar →

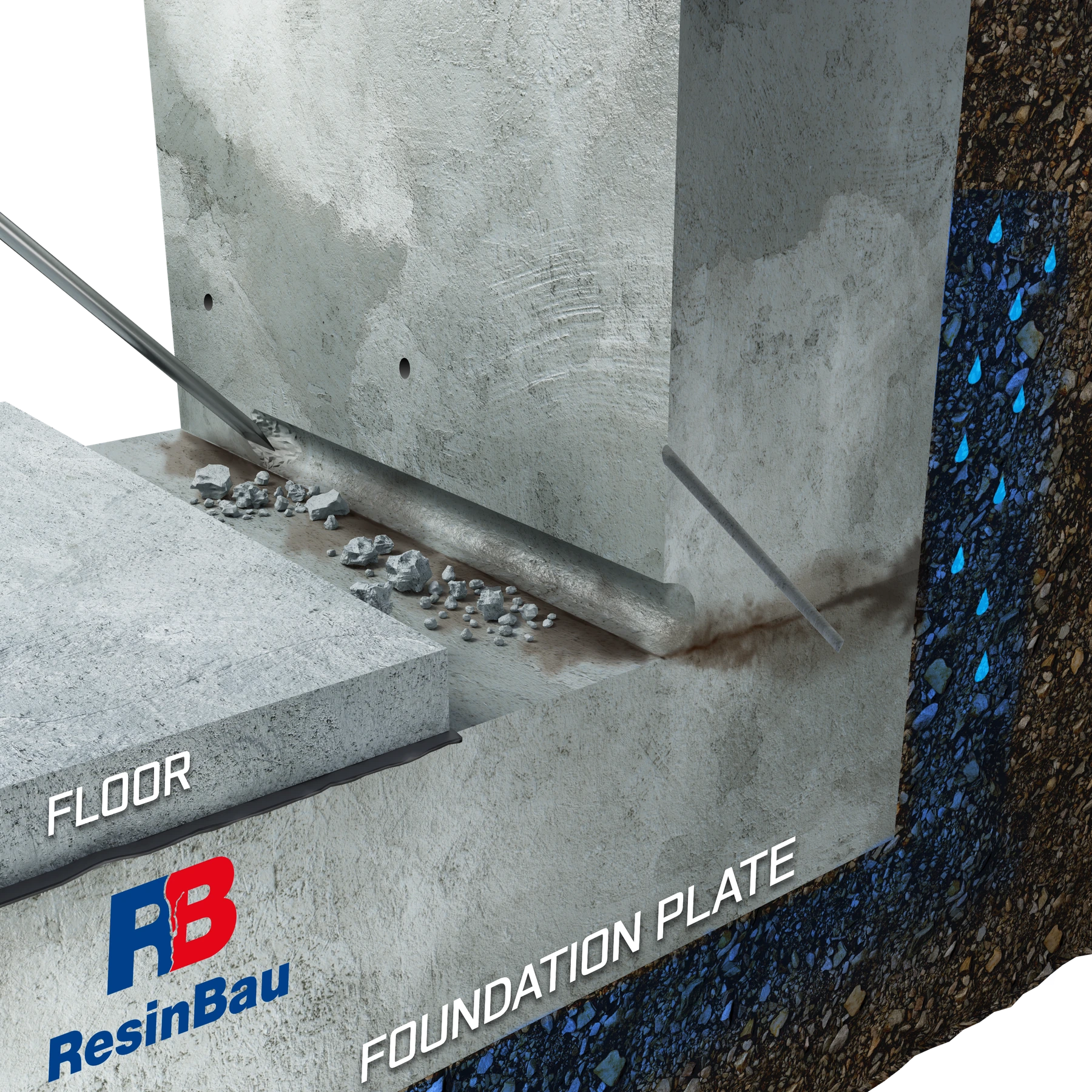

Ett spår vid väggens fot förbereder underlaget för en hålkäl.

09 · Förberedelse av fogytan

Förbered platsen för ytans förslutning

Det förberedda spåret ska ge stöd och vidhäftning åt ytans förslutning. Avlägsna svaga delar och föroreningar som kan orsaka lossning under injekteringen.

Spårets omfattning bestäms av den planerade detaljen. Fördjupa det inte utan undersökning av konstruktionen och dölj inte tecken på en annan inflödesväg med det.

Bevara friskt underlag.
Skada inte hålkanterna.

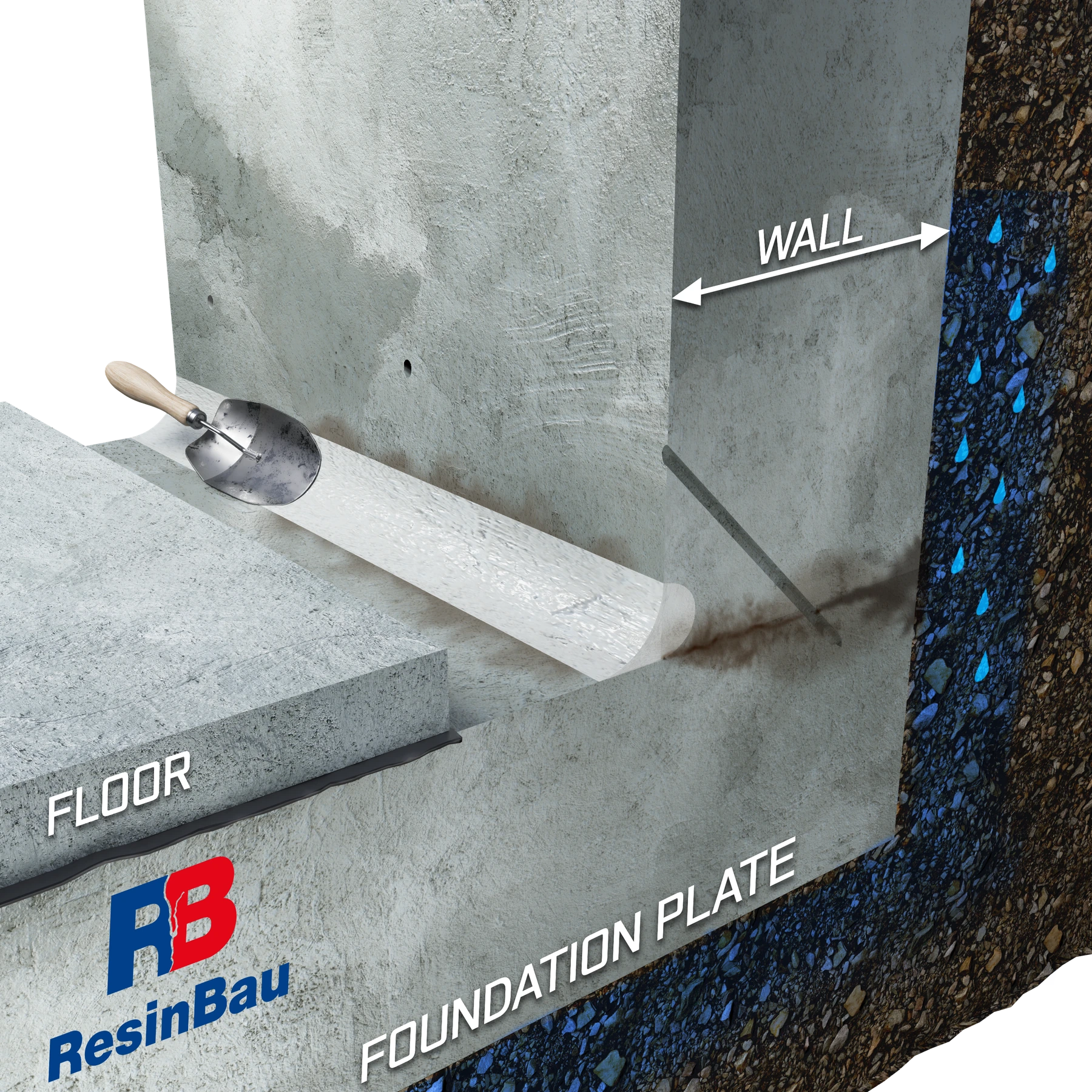

En brukshålkäl försluter fogens yta mellan väggen och plattan.

10 · Förberedelse av fogytan

Utför en hålkäl som begränsar utflödet

Hålkälen begränsar injekteringsmaterialets utflöde till ytan och hjälper till att leda det in i förbindelsen. Kontrollera underlagsförberedelse och appliceringsvillkor för CrackOn.5 i produktbladet.

Den huvudsakliga tätningen bildas i fogen. En ny hålkäl bekräftar inte i sig att spalten är fylld, och dess roll i den senare återställningen måste fastställas före arbetet.

Behåll åtkomst till injekteringspunkterna.
Kontrollera att förslutningen är sammanhängande.

CrackOn.5 — appliceringsvillkor →

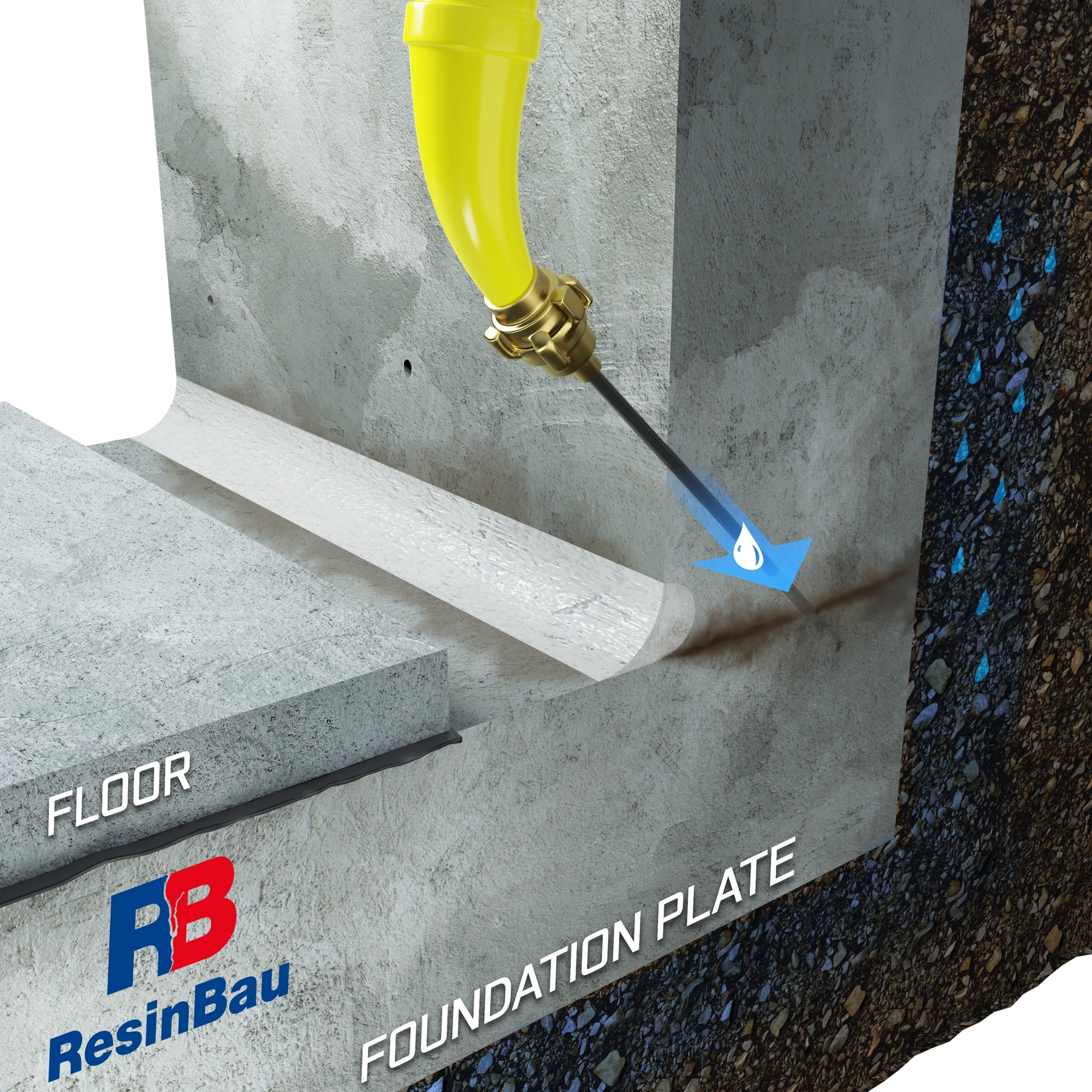

Spolning avlägsnar damm från hålet före montering av packaren.

11 · Förberedelse av hål

Rengör hålen och bekräfta fri passage

Damm och borrkax försvårar packarens infästning och materialets åtkomst till fogen. Det visade steget omfattar spolning av hålen; medium och förberedelsemetod måste passa det valda materialet och underlaget.

Skilj rengöring av hålet från spolning av pumpen. Vatten i flödesvägen för vattenreaktivt harts kan starta en reaktion i utrustningen.

Kontrollera att borrkaxet avlägsnats.
Anpassa förberedelsen till injekteringsmaterialet.

Rengöring av injekteringssystemet →

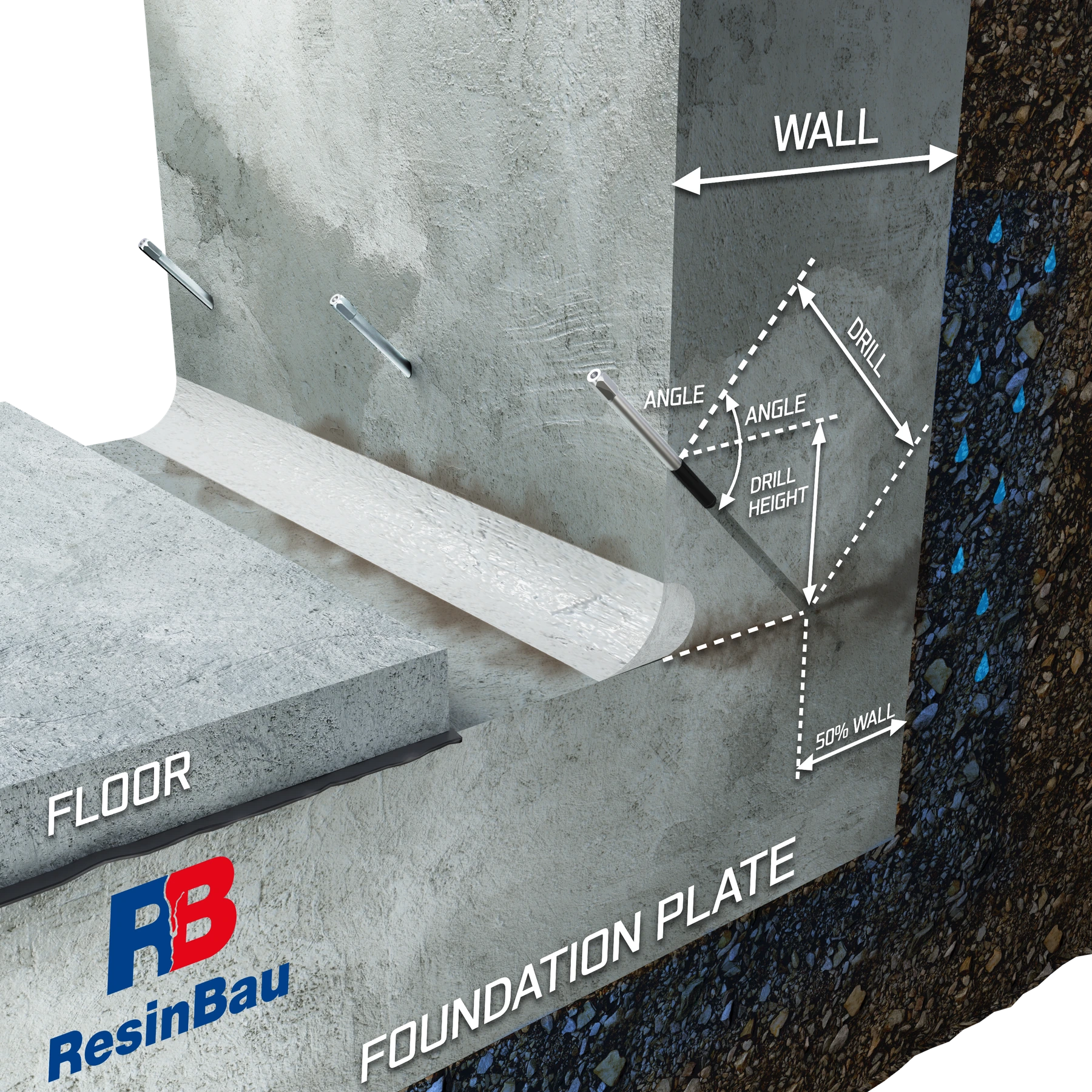

Packarna i de borrade hålen leder till fogen bakom hålkälen.

12 · Injektering

Montera packarna i friskt underlag

Välj packare efter hålets verkliga diameter, skikttjocklek och gummits tätningsställe. Packaren ska sitta stabilt, och flödesvägen får inte stängas genom felaktig montering.

Bilden visar geometrisk åtkomst till fogen. Måttbeteckningarna anger inte väggens tillåtna tryck eller med vilken kraft varje packarmodell får dras åt.

Kontrollera anslutningarnas täthet.
Behåll möjligheten att observera angränsande punkter.

Stålpackare →

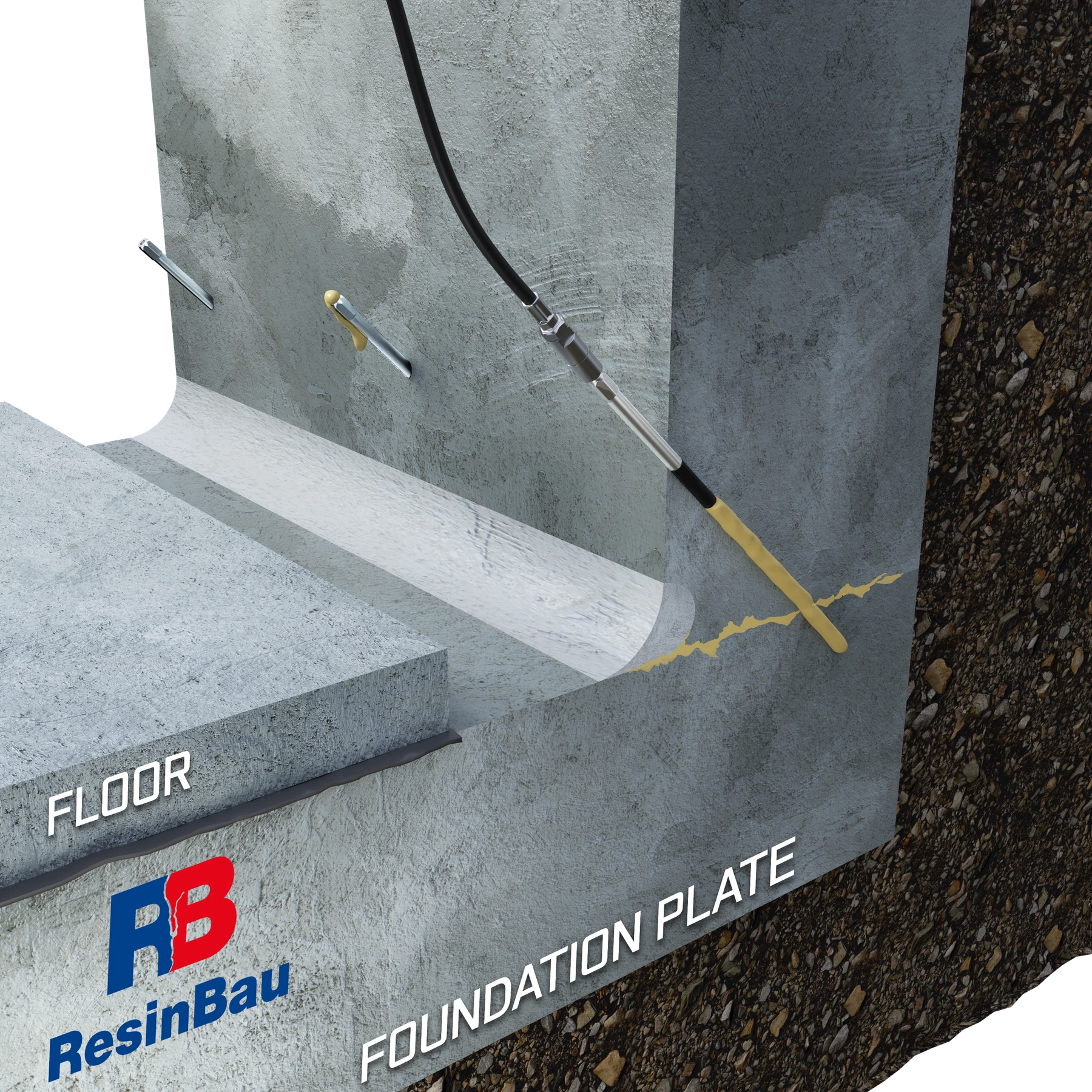

Det gula materialet når fogen; vid den angränsande punkten kan förbindelsen observeras.

13 · Injektering

Börja injektera och observera övergången

Börja på en provsträcka och observera samtidigt upptag, tryck och utflöden. Materialet ska stanna i den undersökta zonen och inte okontrollerat försvinna i hålrum under golvskiktet.

Material som visar sig vid nästa punkt signalerar spridning. Dokumentera observationen och anpassa fortsatt injektering till materialets bearbetningstid och konstruktionens beteende.

Kontrollera hålkälen och ytan.
Öka inte trycket enbart för att tvinga fram en övergång.

Tolkning av tryck och flöde →

Injekteringen har flyttats till nästa packare medan den fortsatta delen av fogen observeras.

14 · Injektering

Fortsätt till nästa punkter

Fortsätt enligt fastställd ordning och tidigare observationer. Ett punktbyte innebär inte att kontrollen av den tidigare injekterade zonen upphör, eftersom material kan återvända eller öppna en annan utflödesväg.

Jämför materialmängden och reaktionen vid följande punkter. En tydlig skillnad kan bero på en ojämn fog, ett hålrum, ändrat underlag eller en blockering och måste undersökas.

Dokumentera varje punkt.
Observera även tidigare sträckor.

Material visar sig på hålkälens yta i stället för att enbart stanna inne i fogen.

15 · Kontroll under arbetet

Kontrollera okontrollerad genomsippring

Denna bild visar ett möjligt beteende under arbetet, inte ett önskat steg vid varje injektering. Utflöde på ytan kräver bedömning av om förslutningen håller kvar materialet och om injekteringsmaterialet når rätt zon.

Avbryt eller justera injekteringen efter observationerna. Betrakta inte synlig harts utanför fogen som bevis på att förbindelsen fyllts effektivt.

Fastställ utflödets plats och orsak.
Kontrollera förslutningen och vandringsvägen.

Återgång till en tidigare injekterad punkt kompletterar en zon som behöver ytterligare fyllning.

16 · Komplettering och kontroll

Överväg efterinjektering under materialets bearbetningstid

Efterinjektering kan komplettera områden där prov och observation visat behov av mer material. Möjligheten beror på fri passage genom punkten och materialets verkliga tillstånd.

Uttrycket ”färskt i färskt” anger inte en gemensam tid för alla hartser. Grunda beslutet på produktens anvisningar, temperaturen och materialets beteende; försök inte pressa igenom en härdad propp med högre tryck.

Bekräfta fri passage.
Överskrid inte materialets och utrustningens arbetsvillkor.

Förberedelse och rengöring av pumpen →

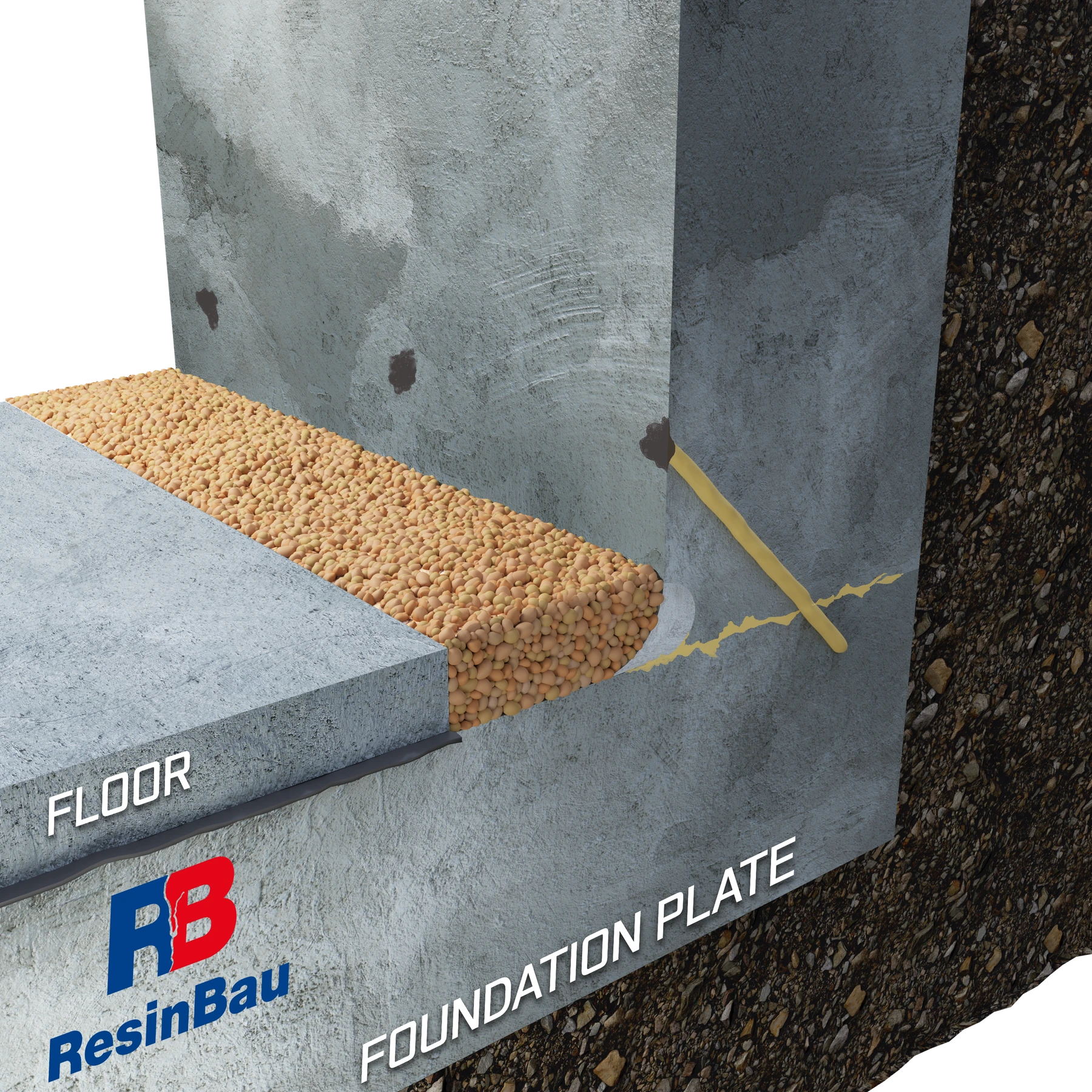

Den frilagda remsan vid väggen har fyllts med stenfraktion eller lättklinker.

17 · Återställningsalternativ

Avslutning A: remsa med åtkomst för kontroll

Den visade avslutningen kan göra det lätt att frilägga det reparerade stället igen. Den är ett bruksalternativ för en lämpligt projekterad zon, inte ett extra tätningsmaterial.

Fyllningen ersätter inte kontroll av den utförda injekteringen. Anpassa lösningen till lokalens användning, åtkomst och kraven på återställning av golvskiktet.

Kontrollera och godkänn tätheten före övertäckning.
Bestäm hur senare kontroll ska ske.

Tvärsnittet visar vatten som rör sig under ett extra golvskikt bredvid den reparerade fogen.

18 · Komplettering och kontroll

Skilj vatten under golvskiktet från läckage i fogen

Vatten i kontrollremsan kan komma från skikten under golvskiktet trots att själva vägg–plattfogen tätats. Därför måste platsen där fukt visar sig jämföras med de olika skiktens förlopp.

Att skilja dessa vägar åt hjälper till att bedöma reparationen och planera vidare undersökning. Betrakta inte varje nytt fuktspår som ett automatiskt bevis på att material saknas i fogen.

Observera vattnets ursprung.
Bedöm fogen och golvskikten separat.

I den frilagda remsan vid den befintliga väggen har en slang monterats med åtkomliga ändar.

19 · Återställningsalternativ

Avslutning B: förbered slangen före återställningen

Vid återställning av golvskiktet kan en slang planeras som åtkomst för framtida injektering. Den visade situationen gäller återställning efter lokal bilning, inte den första gjutningen av en ny vägg.

Före övertäckning ska sektionernas sträckning, infästning och åtkomst till båda ändarna bestämmas. Slangen ersätter inte den utförda reparationen och undanröjer inte behovet av täthetsbedömning före återställningen.

Dokumentera sektionernas läge.
Skydda och märk anslutningarna.

Slangar i en återställd fog →

Efter återställning av golvremsan finns slangens åtkomliga ändar kvar vid väggen.

20 · Återställningsalternativ

Återställ golvskiktet med bibehållen åtkomst

Efter kontroll av placeringen återställs skiktet enligt den valda detaljen. Skydda ledningarna mot klämning och förskjutning och lämna anslutningspunkterna åtkomliga och tydligt märkta.

Den första framtida injekteringen och återanvändning av en redan fylld slang är olika situationer. Möjligheten till återinjektering beror på system, material och hur föregående arbete avslutades; enbart förekomsten av slangändar säkerställer den inte.

Kontrollera åtkomsten efter återställningen.
Bifoga en sektionskarta till dokumentationen.

Materialval för slangen →

Fogen under väggen kan vara dold

Vid en arbetsfog har väggen och plattan gjutits i olika etapper. Vatten kan röra sig längs förbindelsen och först komma ut vid kanten av ett extra golvskikt. Fastställ tvärsnittet innan borrhålen markeras: väggtjocklek, fogens nivå, golvskiktets tjocklek och grundplattans läge. Kontrollera även befintliga fogband, slangar och tidigare reparationer.

Skilj en arbetsfog från en rörelsefog avsedd för rörelse. En liknande läckagelinje innebär inte samma fogfunktion. Vid förbindelsen mellan gammalt murverk och en ny platta ska även murfogar, ojämnt underlag och möjliga hålrum undersökas. Se beskrivningen av undersökning av en sådan fog i Piotr Kobus fallstudie.

Två åtkomstmetoder, en målzon

Vid måttlig golvskiktstjocklek kan ingång i väggen göra det möjligt att korsa fogen utan att borra genom ytskiktet. Vid tjockt golvskikt, överväg ingång genom det och vidare till rätt zon. Det räcker inte att borren passerar under den synliga kanten: den måste nå den undersökta förbindelsens plan.

Vid ingång genom golvskiktet ska packarens expansionsgummi hamna i friskt väggmaterial bortom golvskiktet enligt åtkomstens geometri. Anpassa kroppens och gummizonens längd till detta. Hela borrhålets längd är inte packarens längd. Kalkylator för fogborrning ordnar geometrin, och de första hålen verifierar den på plats.

När ska fogens yta friläggas?

Om provet visar förbindelse mellan punkterna och injekteringen kan kontrolleras behöver golvskiktet inte avlägsnas bara för att se foglinjen. Frilägg en lokal remsa när den dolda, otäta fogytan behöver rengöras och förslutas och det kvarvarande golvskiktet hindrar detta.

Efter undersökning av skikten markeras omfattningen av snitt och borttagning av det extra golvskiktet. Borra hålen, förbered och rengör platsen för hålkälen och utför sedan den planerade förslutningen med CrackOn.5. Rengör hålen enligt materialets teknik; vid vattenreaktiva hartser kan spolning samtidigt visa förbindelsen. Montera packarkropparna innan harts visar sig i hålen.

Provet ska klarlägga flödesvägen

Material visar sig vid nästa punkt

Detta bekräftar en förbindelse. Kontrollera att vägen motsvarar fogzonen och fortsätt fyllningen enligt fastställda kriterier. Det första spåret av harts bekräftar inte i sig att hela tvärsnittet är fyllt.

Utflöde vid hålkälen utan vidare övergång

Kontrollera förslutningens täthet, hålens träff och avstånd. Hartset kan välja en enklare väg mot ytan; högre tryck löser inte automatiskt orsaken.

Tryckökning utan upptag

Kontrollera fri passage i utrustningen, hålet och gummits läge. Hålet kan ha missat fogen eller fogen kan vara lokalt avbruten. Stoppa injekteringen och undersök orsaken.

Stort upptag utanför den planerade sektionen

Sök efter ett hålrum eller en förbindelse med en annan zon. En kortare sektion, en extra kontrollpunkt eller ändrad reaktionstid kan behövas innan arbetet fortsätter.

Injektera i delsträckor och ge tid för kontroll

Betrakta det inledande avståndet som en hypotes som ska provas. I det befintliga alternativet är utgångspunkten halva väggtjockleken, men faktisk förbindelse och underlag avgör den fortsatta placeringen. Upprepa inte mönstret om de första punkterna inte träffar zonen eller materialet passerar förbi den avsedda sträckan.

Öka inställningen gradvis och observera upptag, övergångar och fogytan. När materialet gått över, stäng de planerade punkterna enligt utrustningens hantering. Utför eventuell efterinjektering inom materialets bearbetningsfönster och under kontroll; harts som härdar får inte tvingas fram enbart med tryck. Läs mer om tryck och observation.

Täthet och åtkomst efter reparationen

Kontrollera hela sträckan inklusive ändar och angränsande vattenvandringsställen. Dokumentera injekteringsförloppet och vattenförhållandena vid kontrollen. Fukt mellan golvskiktet och plattan kan komma från en annan väg än den reparerade fogen.

Anpassa återställningen av golvskiktet till användningen. En avtagbar fyllning av remsan kan underlätta senare kontroll; när golvskiktet återställs kan man planera en slang för en framtida åtgärd. Installationen kräver korrekt placering och åtkomliga ändar; den bevisar inte i sig att den utförda reparationen är tät.
