Perfuração e injeção de juntas de betonagem

Defina primeiro a posição da junta e o percurso da água. Selecione depois o acesso, a zona de instalação do obturador e os pontos que mostrarão o progresso do enchimento.

Reconhecimento Procedimento e variantes Seleção e passo seguinte

ACOMPANHE A TECNOLOGIA

Junta entre parede e laje: do reconhecimento à reposição

Veja a secção completa e três variantes de acesso. O acesso acima do pavimento, através de pavimento espesso e a exposição local são alternativas. Após escolher a variante, os painéis orientam a preparação, a observação da aplicação e dois modos de reposição, incluindo com mangueira de injeção.

Junta da laje com três tipos de parede: betão, tijolo e pedra. A água pode migrar pela ligação entre materiais diferentes.

01 · Reconhecimento

Identifique a junta e o percurso da água

Determine primeiro os elementos que formam a ligação não estanque. A laje de fundação, a parede e o pavimento adicional têm funções diferentes. A humidade visível junto ao piso ainda não define o local a que o material de injeção deve chegar.

Os três materiais de parede apresentados são variantes de suporte. O percurso do furo, a instalação do obturador e o material de selagem são selecionados segundo a secção real, a água e o movimento da junta. Os painéis seguintes mostram primeiro o acesso sem exposição e depois uma variante separada com remoção local.

Distinga o pavimento da laje estrutural.
Determine se a fuga vem da junta ou de outra camada.

Seleção do material para a junta →

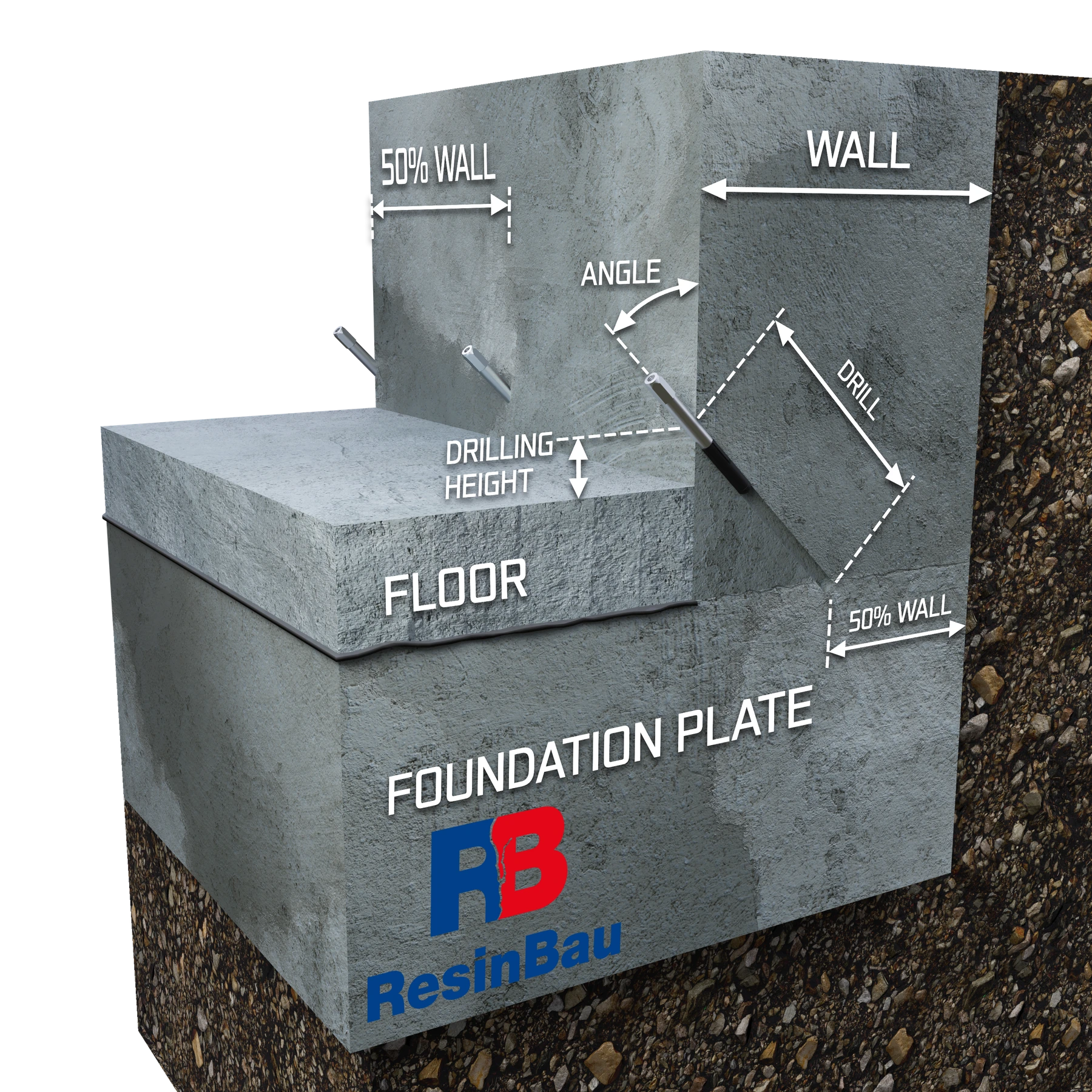

Um furo inclinado desde a face da parede intersecta a junta acima da laje de fundação; o pavimento adicional mantém-se.

02 · Acesso sem remoção local

Variante A: acesso acima de pavimento fino

Quando a geometria o permite, o furo começa acima do pavimento e intersecta a junta de destino no interior da parede. A altura inicial, o ângulo e o comprimento resultam em conjunto da espessura da parede e da posição da abertura.

WALL significa espessura da parede, FLOOR pavimento adicional, FOUNDATION PLATE laje de fundação, ANGLE ângulo e DRILL comprimento de perfuração. DRILLING HEIGHT significa altura de início do furo acima da superfície superior do pavimento. A indicação de 50% é um pressuposto da variante apresentada; a interseção da junta deve ser confirmada na obra.

Meça a secção real.
Considere a posição das armaduras e instalações.

Calcular o acesso à junta →

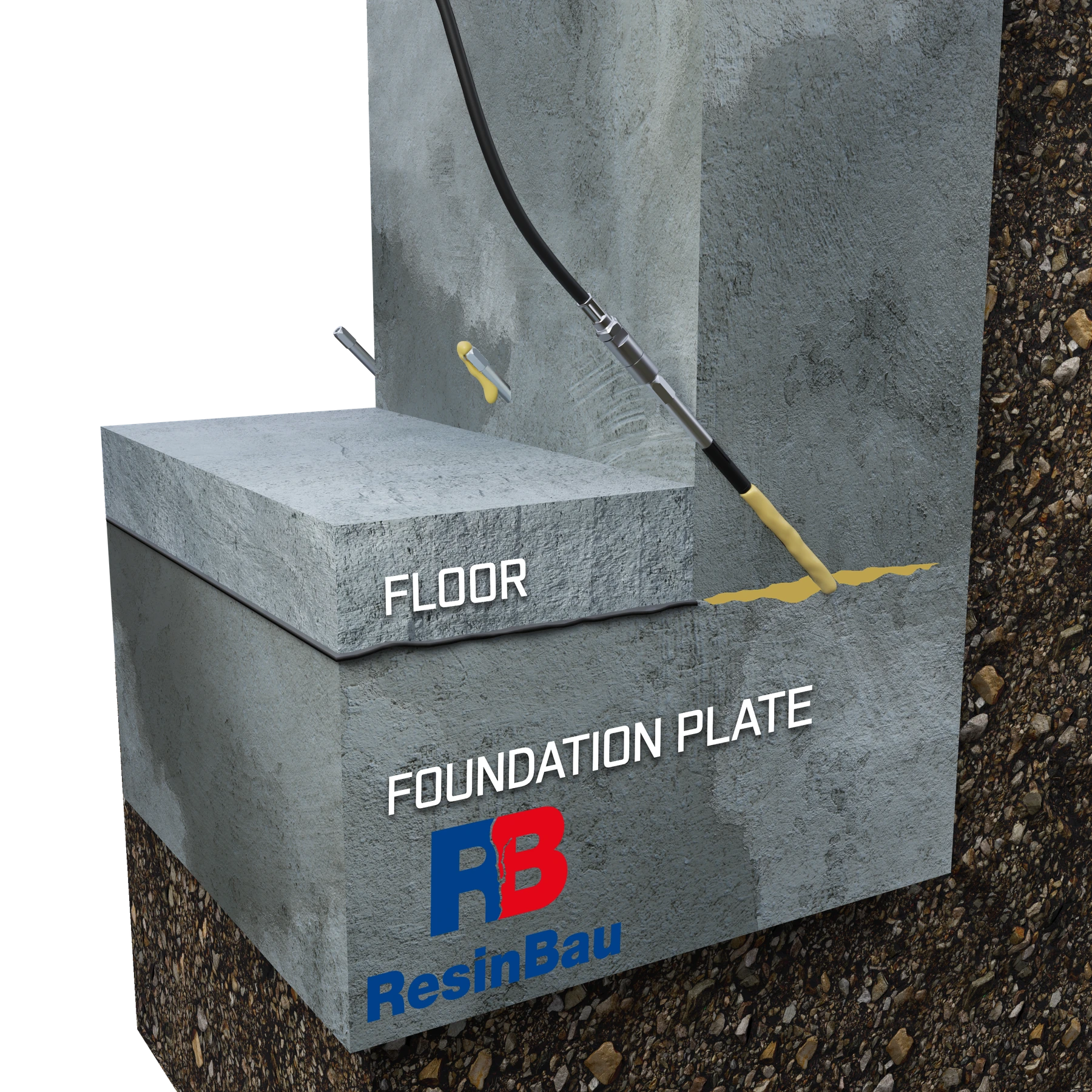

O material aplicado na junta aparece no ponto seguinte.

03 · Acesso sem remoção local

Verifique a variante A com um ensaio de aplicação

O ponto de ensaio deve mostrar se o furo executado comunica realmente com a junta. Observe o consumo, a pressão e o local de aparecimento do material em vez de concluir apenas pelo comprimento da broca.

A passagem para o obturador adjacente confirma a ligação, mas não o enchimento completo de toda a abertura. A ausência de passagem exige verificar o acesso, a desobstrução e o percurso de migração; não justifica, por si só, remover o pavimento.

Observe mais de um ponto.
Não confunda ligação com aceitação da estanquidade.

Ensaio de aplicação →

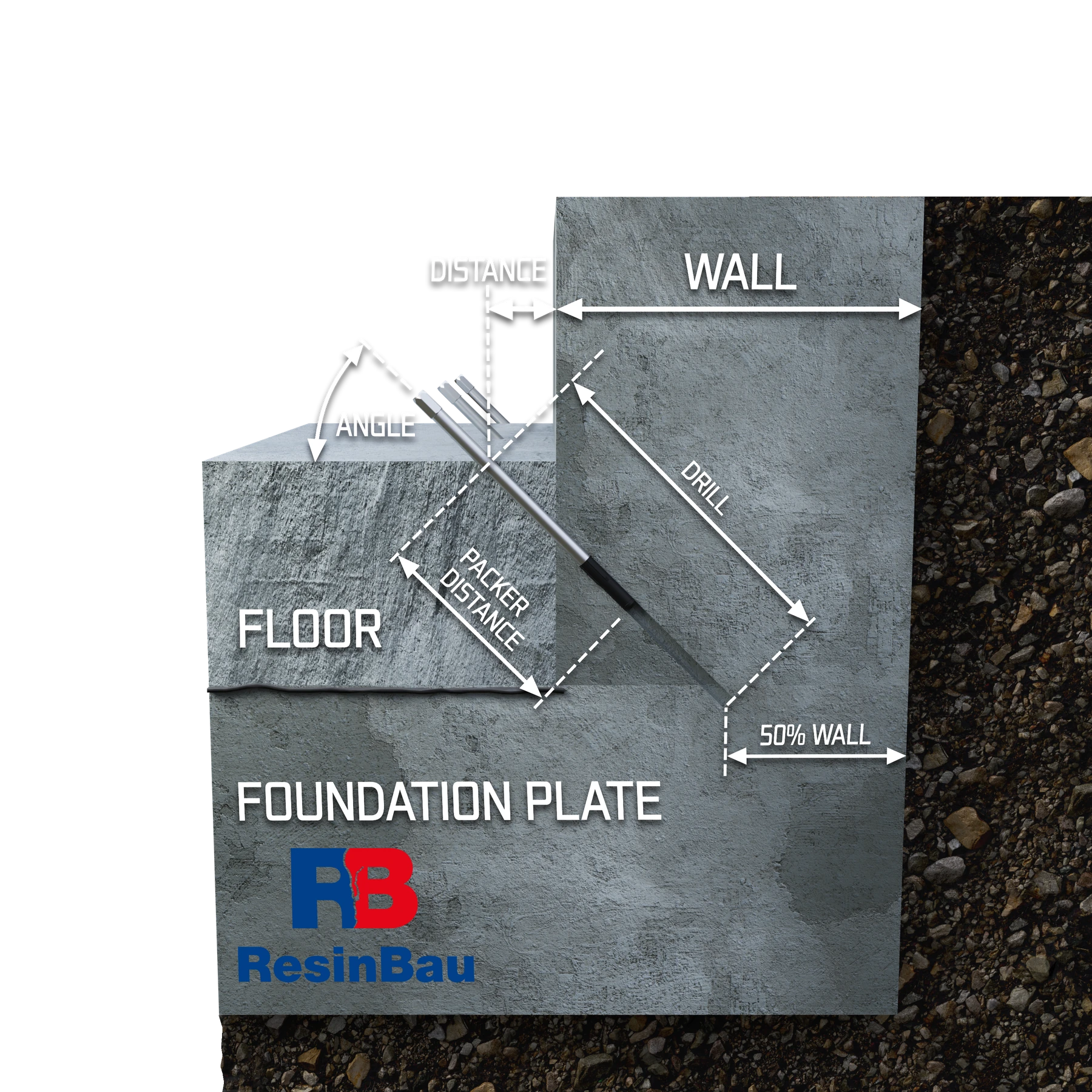

Uma camada de pavimento mais espessa altera o início da perfuração; a zona de instalação do obturador deve ficar em material adequado da parede.

04 · Acesso sem remoção local

Variante B: acesso através de pavimento espesso

Se o pavimento impedir a altura inicial necessária, a variante apresentada conduz o furo através dessa camada adicional até à parede e à junta. A espessura do pavimento não pode ser substituída pela espessura da laje de fundação.

DISTANCE significa afastamento da face e PACKER DISTANCE alcance da instalação do obturador. A borracha do obturador deve vedar o furo em suporte são e deixar acesso desobstruído à abertura. A instalação apenas num pavimento fraco pode ser insuficiente.

Verifique o acesso e o comprimento real do obturador.
Identifique as camadas sob o pavimento.

Selecionar o comprimento do obturador →

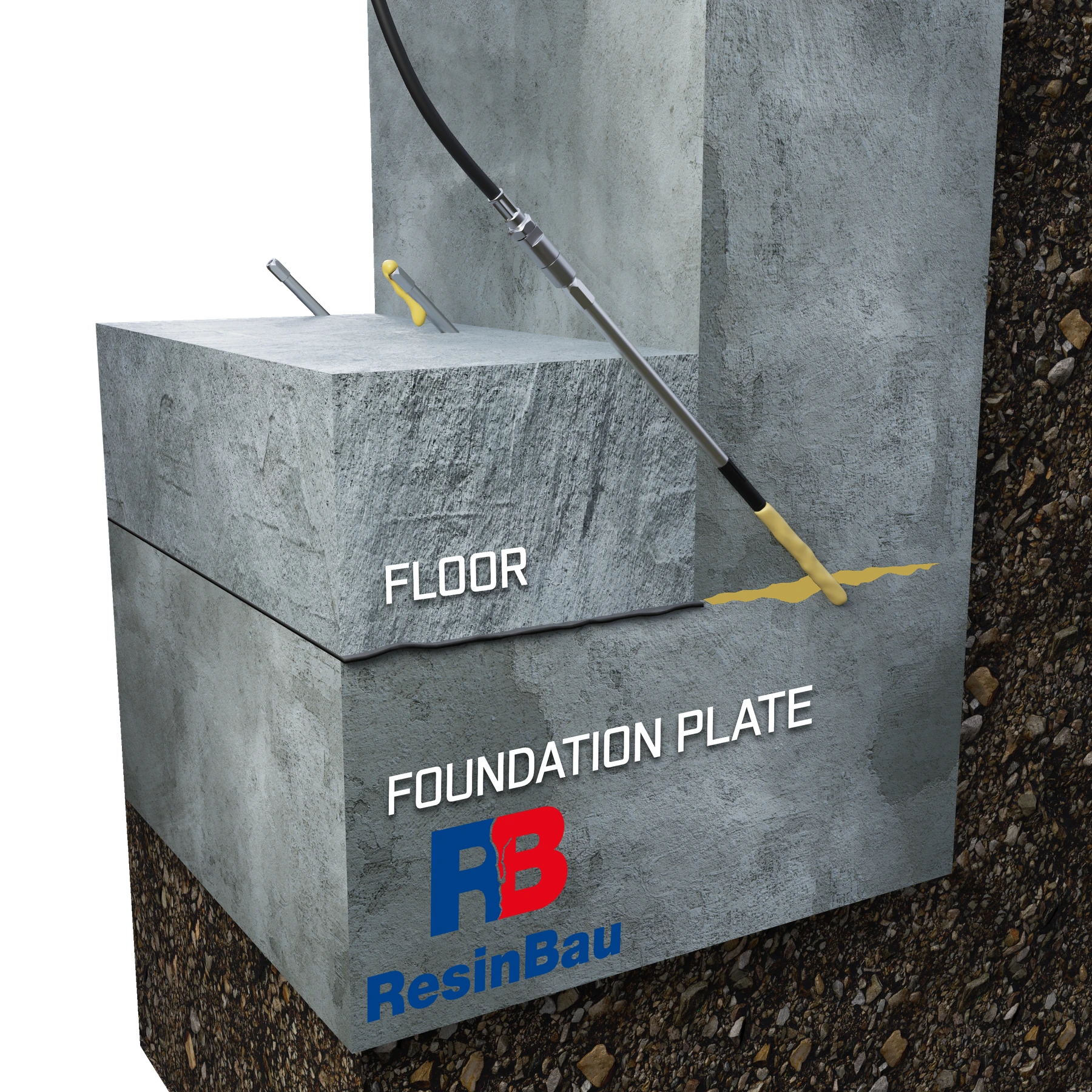

O obturador aplica material através do pavimento espesso até à junta entre parede e laje; observa-se o ponto adjacente.

05 · Acesso sem remoção local

Verifique a variante B antes de ampliar os trabalhos

Após a instalação, verifique se o sistema mantém a estanquidade junto ao obturador e conduz o material à zona identificada. Material que aparece sob o pavimento pode indicar outro percurso que não a junta de destino.

Se o ensaio confirmar o acesso e a possibilidade de controlar a aplicação, o pavimento pode manter-se. Decida a exposição local apenas após avaliar a secção, a estanquidade da face e a causa do ensaio ineficaz.

Compare a observação com a secção planeada.
Registe os locais de saída e o consumo.

Pressão e observação →

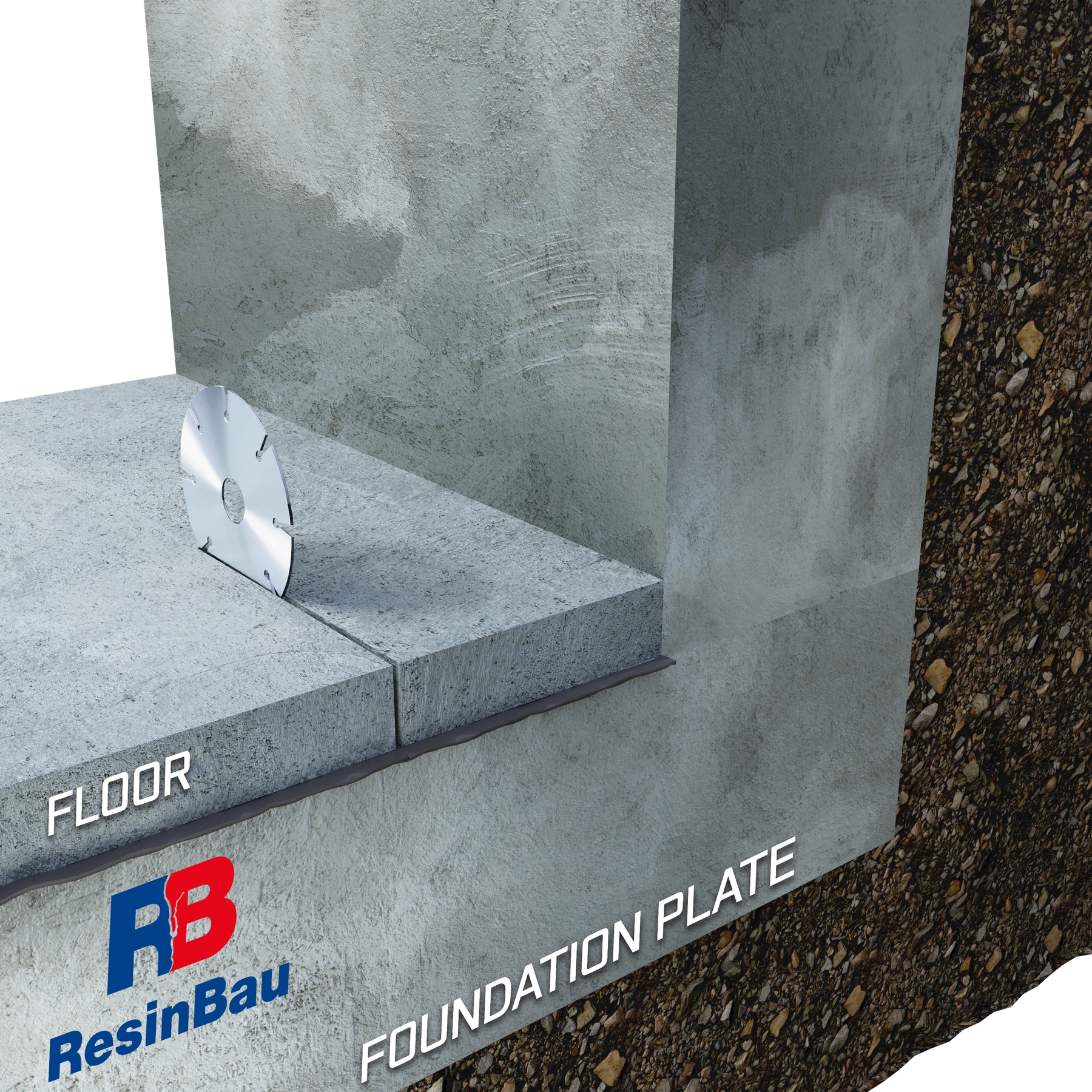

O corte do pavimento adicional define o limite da exposição local da junta.

06 · Exposição da junta

Variante C: delimite e corte a faixa de exposição

Esta variante só começa quando a exposição é necessária para preparar ou fechar a zona não estanque. O corte regulariza o bordo da demolição e limita a fragmentação descontrolada do pavimento.

Defina o âmbito e a profundidade segundo as camadas identificadas. O desenho não autoriza cortar a laje estrutural, as armaduras ou instalações ocultas.

Confirme o que é pavimento e o que é estrutura.
Delimite apenas a faixa de trabalho necessária.

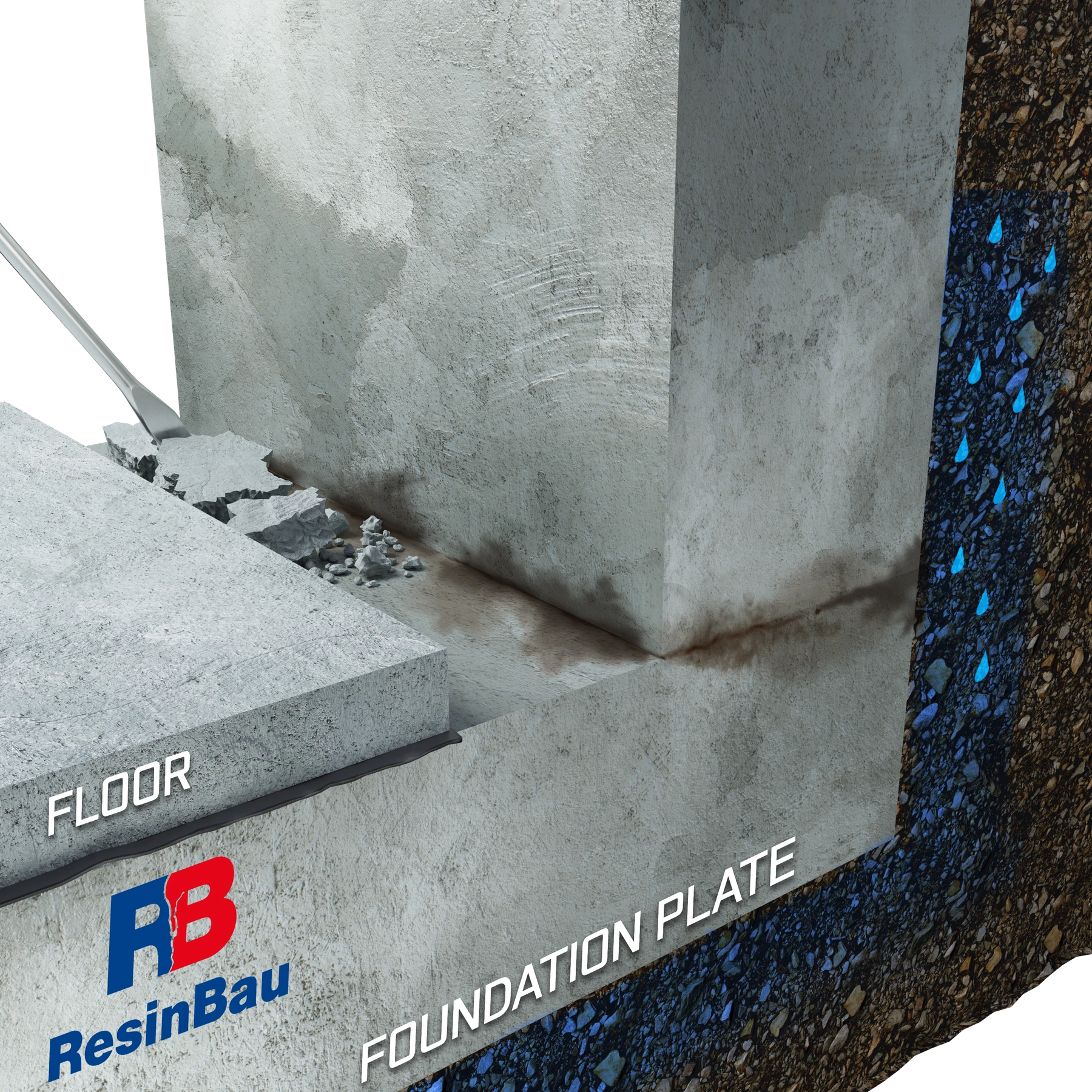

A remoção local do pavimento expõe a ligação na base da parede.

07 · Exposição da junta

Remova a faixa delimitada e inspecione a junta

Após remover a faixa delimitada, é possível inspecionar a face da junta, os fragmentos soltos e os locais de entrada. É uma etapa de verificação do reconhecimento anterior, não apenas preparação de espaço para ferramentas.

Limpe o pormenor exposto e verifique se a geometria revelada corresponde ao plano. Alterações das camadas ou da posição da abertura exigem corrigir o acesso posterior.

Não danifique as armaduras.
Atualize o plano após a exposição.

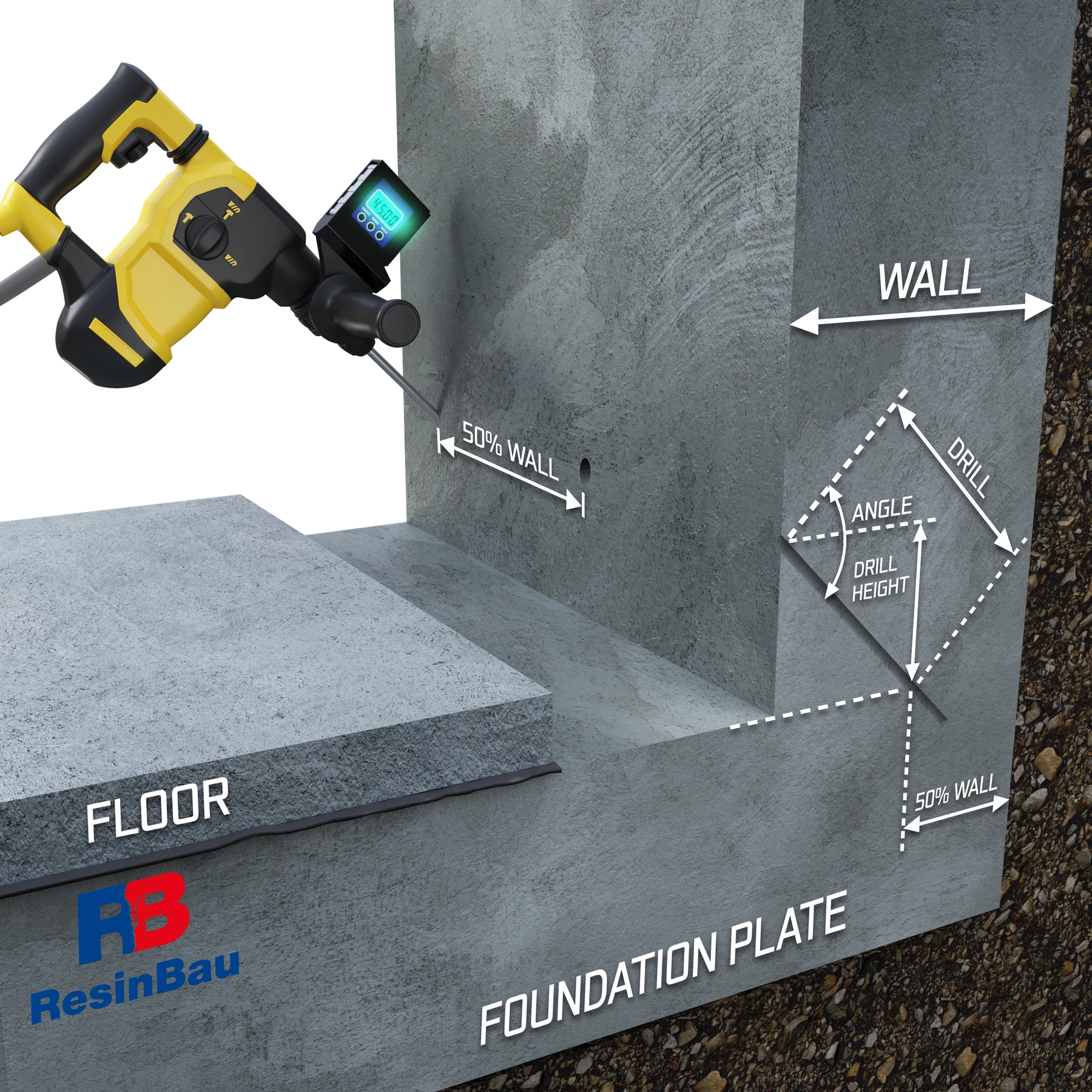

Após expor a zona do pavimento, os furos inclinados vão desde a face da parede até à ligação identificada.

08 · Preparação dos furos

Defina e execute os furos até à junta

Os furos devem intersectar a junta na zona planeada. Mantenha uma geometria repetível, mas adapte-a às variações reais da espessura e do traçado da ligação.

A distância do início da perfuração, o ângulo e o comprimento são interdependentes. Alterar uma dimensão pode deslocar o fim do furo para fora do alvo, pelo que apenas a leitura do ângulo não basta.

Verifique a interseção num troço de ensaio.
Controle a profundidade e a direção.

Geometria de perfuração de juntas de betonagem →

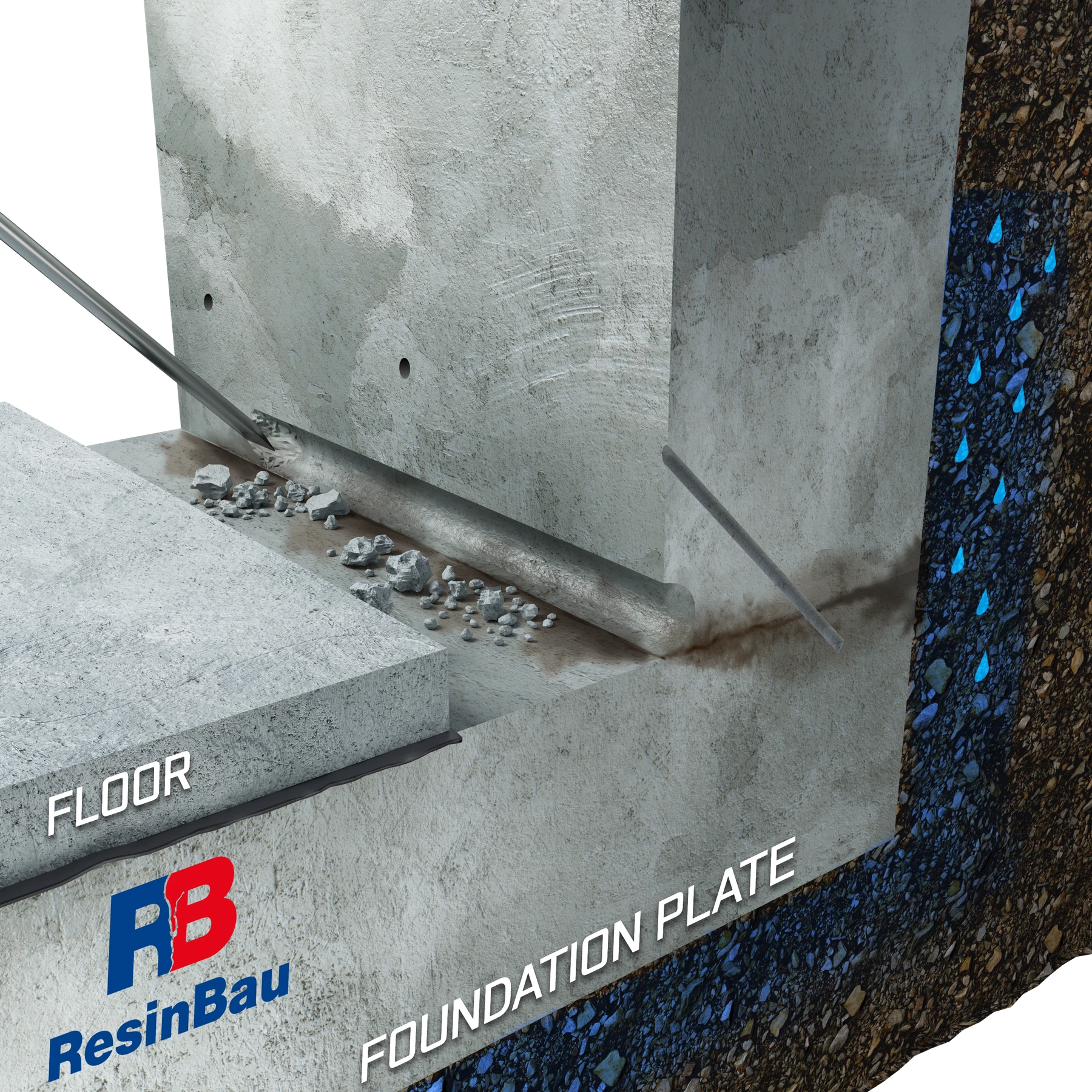

O roço na base da parede prepara o suporte para executar a meia-cana.

09 · Preparação da face

Prepare o local para o fecho da face

O roço preparado deve assegurar apoio e aderência ao fecho da face. Remova partes fracas e sujidade que possam provocar destacamento durante a aplicação.

A dimensão do roço decorre do pormenor planeado. Não o aprofunde sem reconhecer a estrutura nem o utilize para ocultar indícios de outro percurso de entrada.

Preserve o suporte são.
Não danifique os bordos dos furos.

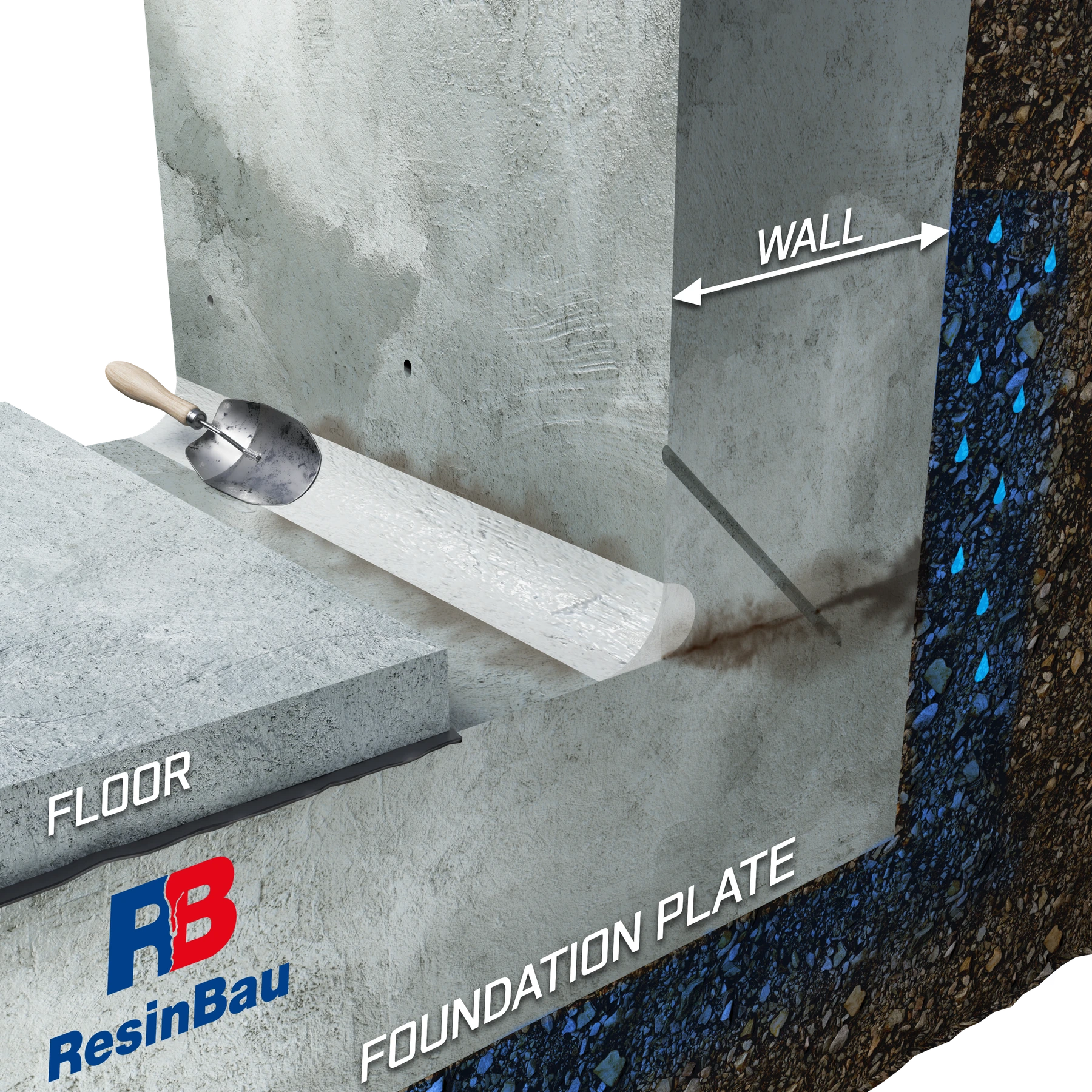

A meia-cana de argamassa fecha a face da junta entre parede e laje.

10 · Preparação da face

Execute uma meia-cana para limitar a saída

A meia-cana limita a fuga do material de injeção para a superfície e ajuda a dirigi-lo para o interior da ligação. Verifique a preparação do suporte e as condições de aplicação de CrackOn.5 na ficha do produto.

A selagem principal forma-se na junta. Uma meia-cana nova, por si só, não confirma o enchimento da abertura; a sua função na reposição posterior deve ser definida antes dos trabalhos.

Mantenha o acesso aos pontos de aplicação.
Verifique a continuidade do fecho.

CrackOn.5 — condições de execução →

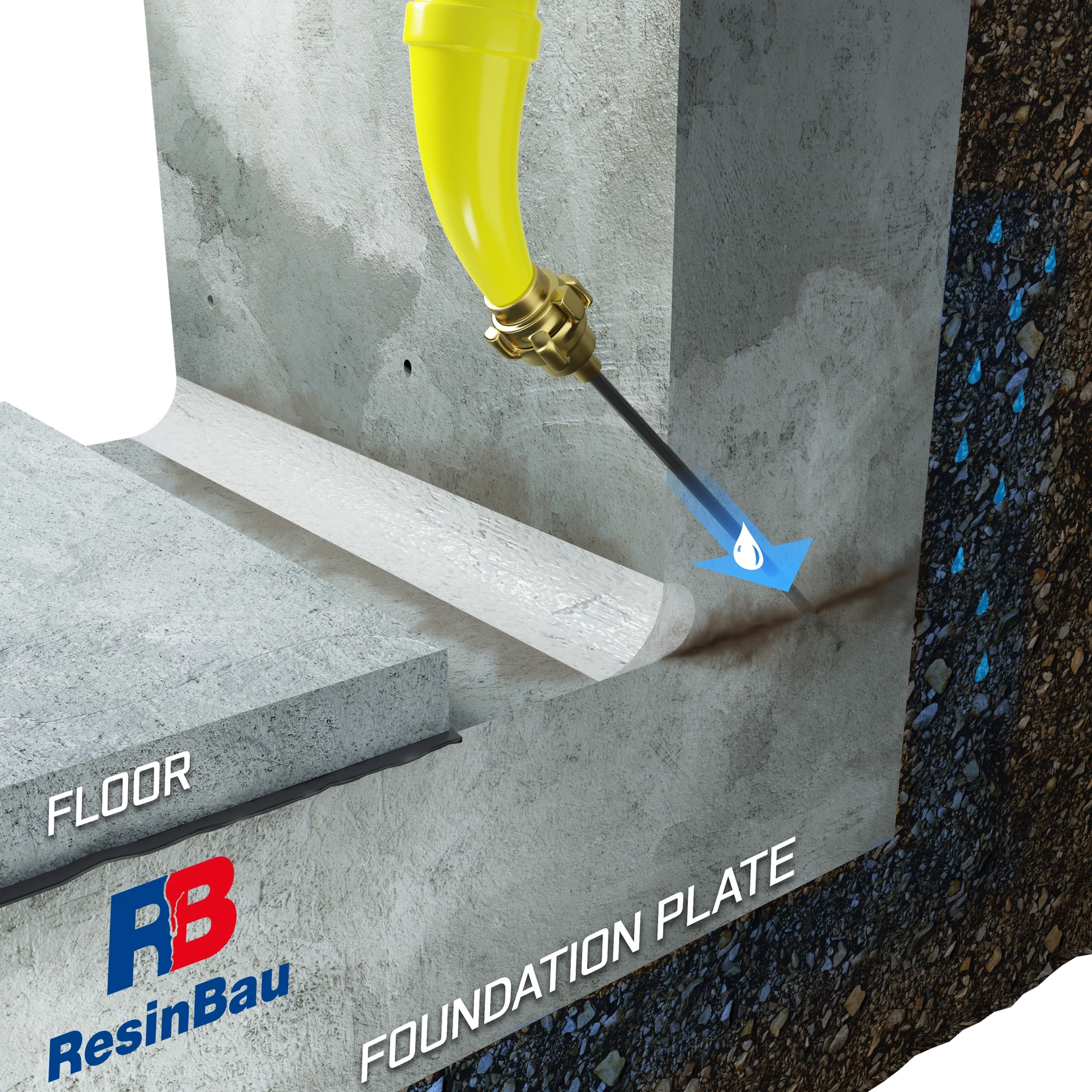

A lavagem remove o pó do furo antes da montagem do obturador.

11 · Preparação dos furos

Limpe os furos e confirme a desobstrução

O pó e os detritos dificultam a instalação do obturador e o acesso do material à junta. A etapa apresentada inclui a lavagem dos furos; o meio e o método de preparação devem corresponder ao material escolhido e ao suporte.

Distinga a limpeza do furo da lavagem da bomba. Introduzir água no circuito de uma resina reativa com água pode iniciar a reação no equipamento.

Verifique a remoção dos detritos.
Adapte a preparação ao material de injeção.

Limpeza do sistema de aplicação →

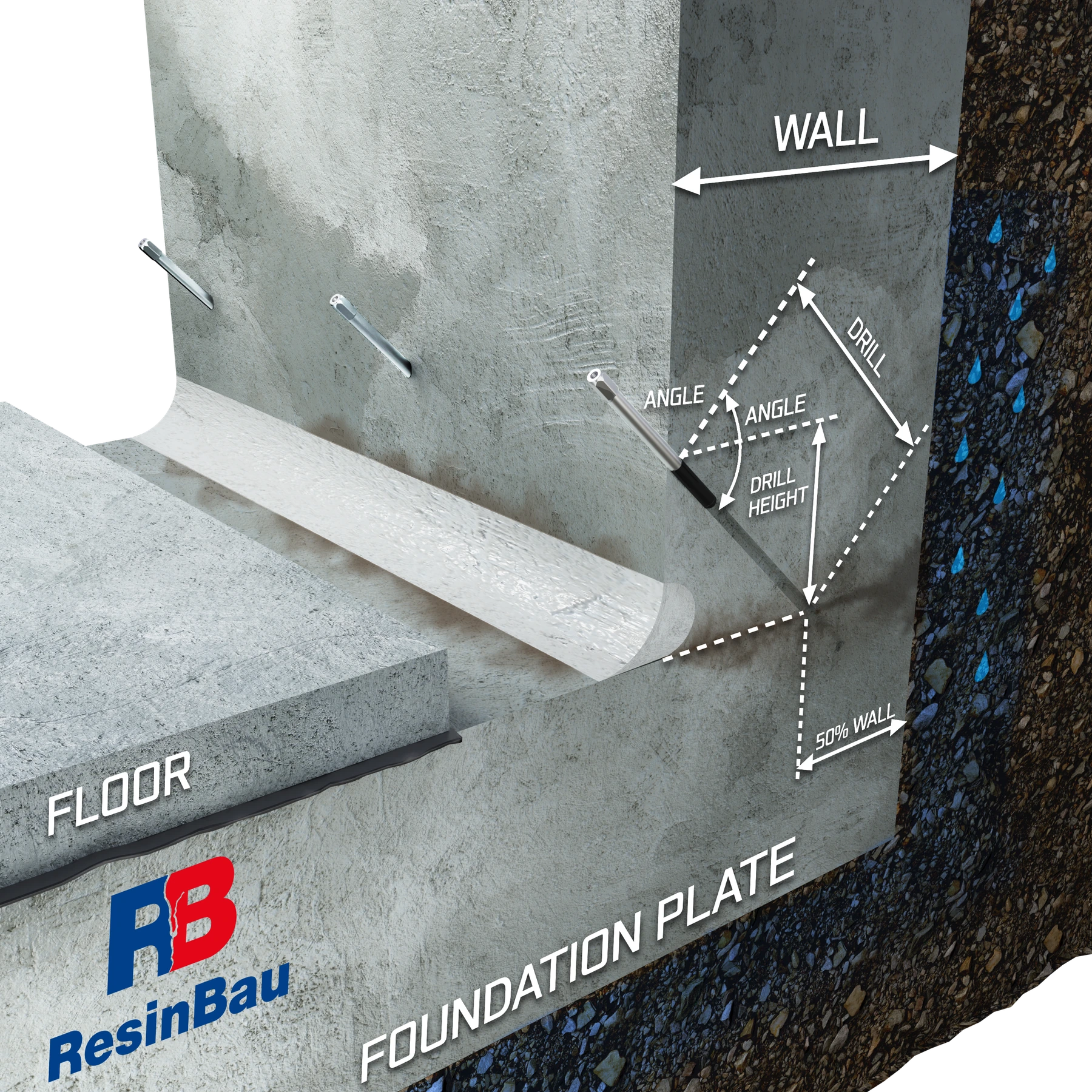

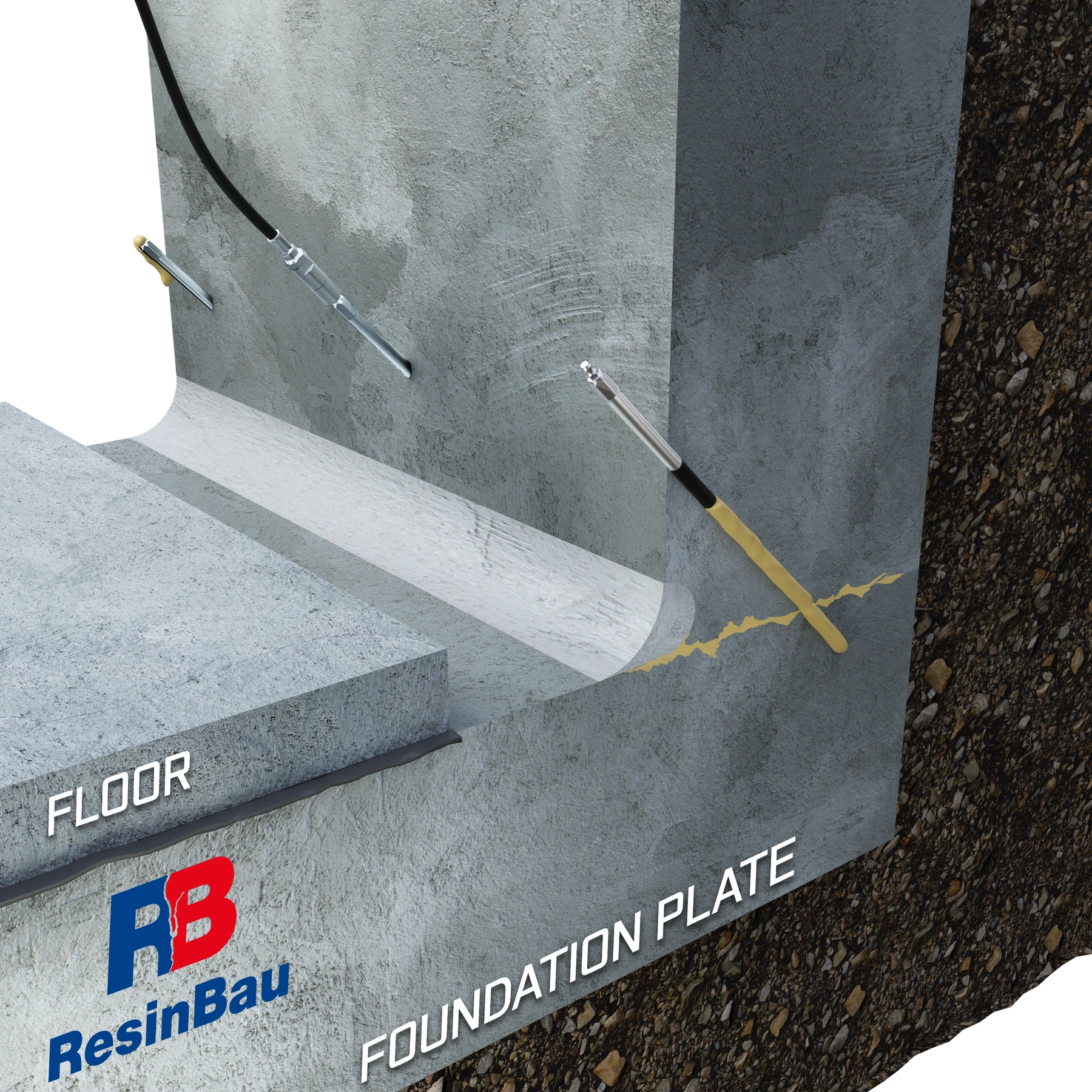

Os obturadores nos furos executados conduzem à junta atrás da meia-cana.

12 · Aplicação

Instale os obturadores em suporte são

Adapte o obturador ao diâmetro real do furo, à espessura das camadas e ao local de vedação da borracha. O obturador deve permanecer estável e o percurso de aplicação não pode ser fechado por instalação incorreta.

O desenho mostra o acesso geométrico à junta. As indicações dimensionais não definem a pressão admissível da parede nem a força de aperto de todos os modelos de obturador.

Verifique a estanquidade das ligações.
Mantenha a possibilidade de observar os pontos adjacentes.

Obturadores de aço →

O material amarelo chega à junta; o ponto adjacente permite observar a ligação.

13 · Aplicação

Comece a aplicação e observe a passagem

Comece num troço de ensaio e observe simultaneamente o consumo, a pressão e as saídas. O material deve permanecer na zona identificada, não desaparecer sem controlo em vazios sob o pavimento.

O aparecimento de material no ponto seguinte é um sinal de distribuição. Registe a observação e adapte a aplicação posterior ao tempo de utilização do material e ao comportamento da estrutura.

Controle a meia-cana e a superfície.
Não aumente a pressão apenas para forçar a passagem.

Leitura da pressão e do fluxo →

A aplicação foi transferida para o obturador seguinte, mantendo a observação da parte posterior da junta.

14 · Aplicação

Avance para os pontos seguintes

Continue segundo a sequência definida e as observações anteriores. Mudar de ponto não dispensa controlar a zona anteriormente tratada, pois o material pode regressar ou abrir outro percurso de saída.

Compare a quantidade de material e a resposta dos pontos seguintes. Uma diferença clara pode decorrer de heterogeneidade da junta, vazio, alteração do suporte ou obstrução e exige verificação.

Mantenha um registo de cada ponto.
Observe também os troços anteriores.

O material aparece na superfície da meia-cana em vez de permanecer apenas no interior da junta.

15 · Controlo durante os trabalhos

Verifique infiltrações descontroladas

Este painel mostra um comportamento possível durante os trabalhos, não uma etapa desejada de todas as injeções. A saída superficial exige avaliar se o fecho da face retém o material e se este chega à zona correta.

Interrompa ou ajuste a aplicação segundo as observações. Não considere a quantidade visível de resina no exterior como demonstração de enchimento eficaz da ligação.

Determine o local e a causa da saída.
Verifique o fecho e o percurso de migração.

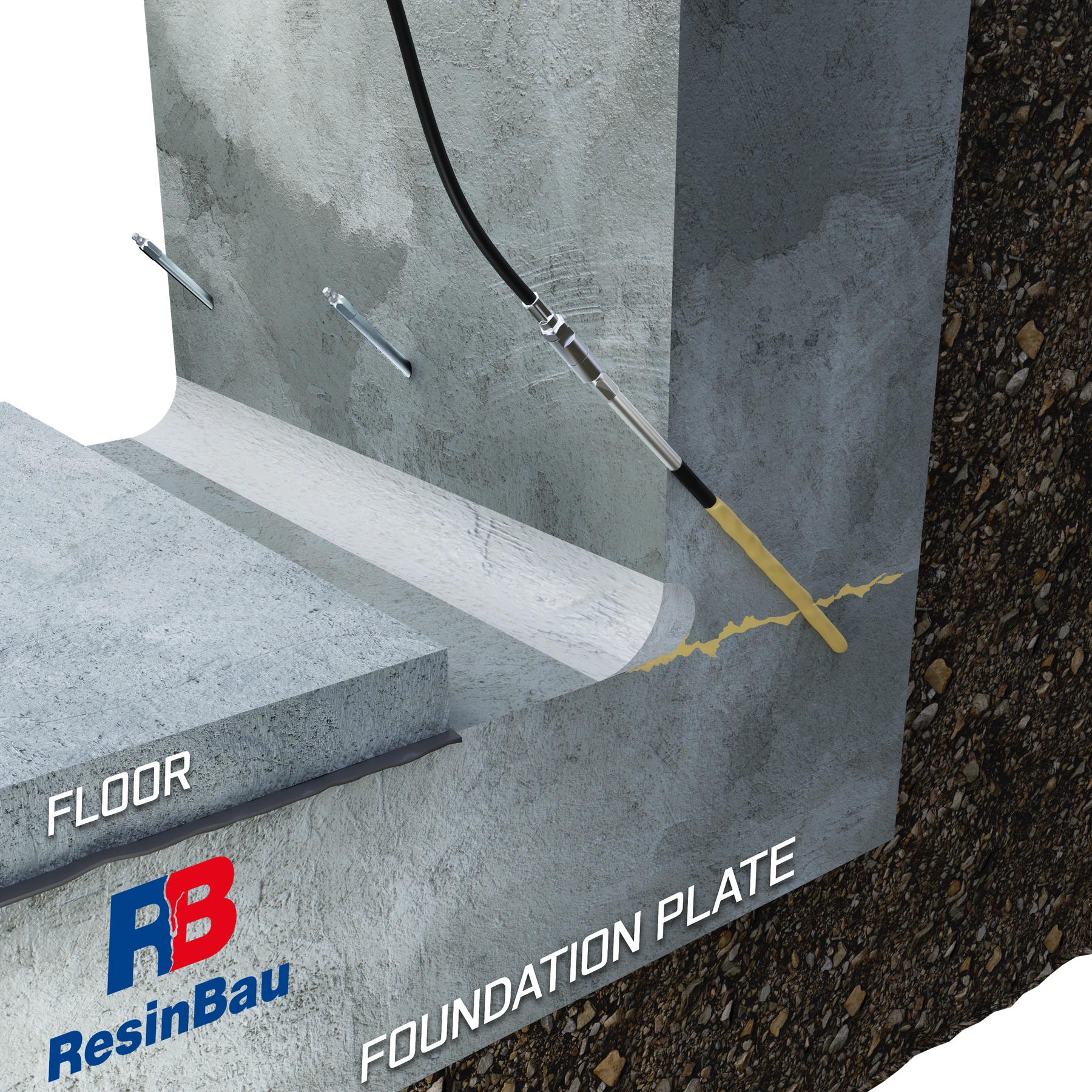

O regresso a um ponto anteriormente tratado serve para completar uma zona que exige mais enchimento.

16 · Complementação e aceitação

Considere a reinjeção durante o tempo de utilização do material

A reinjeção pode completar áreas em que o ensaio e a observação mostraram necessidade de aplicação adicional. A sua possibilidade depende da desobstrução do ponto e do estado real do material.

A expressão «enquanto fresco» não define um tempo comum para todas as resinas. Baseie a decisão nas instruções do produto, na temperatura e no comportamento do material; não tente forçar uma obstrução curada com pressão superior.

Confirme a desobstrução.
Não exceda as condições de trabalho do material e do conjunto.

Preparação e limpeza da bomba →

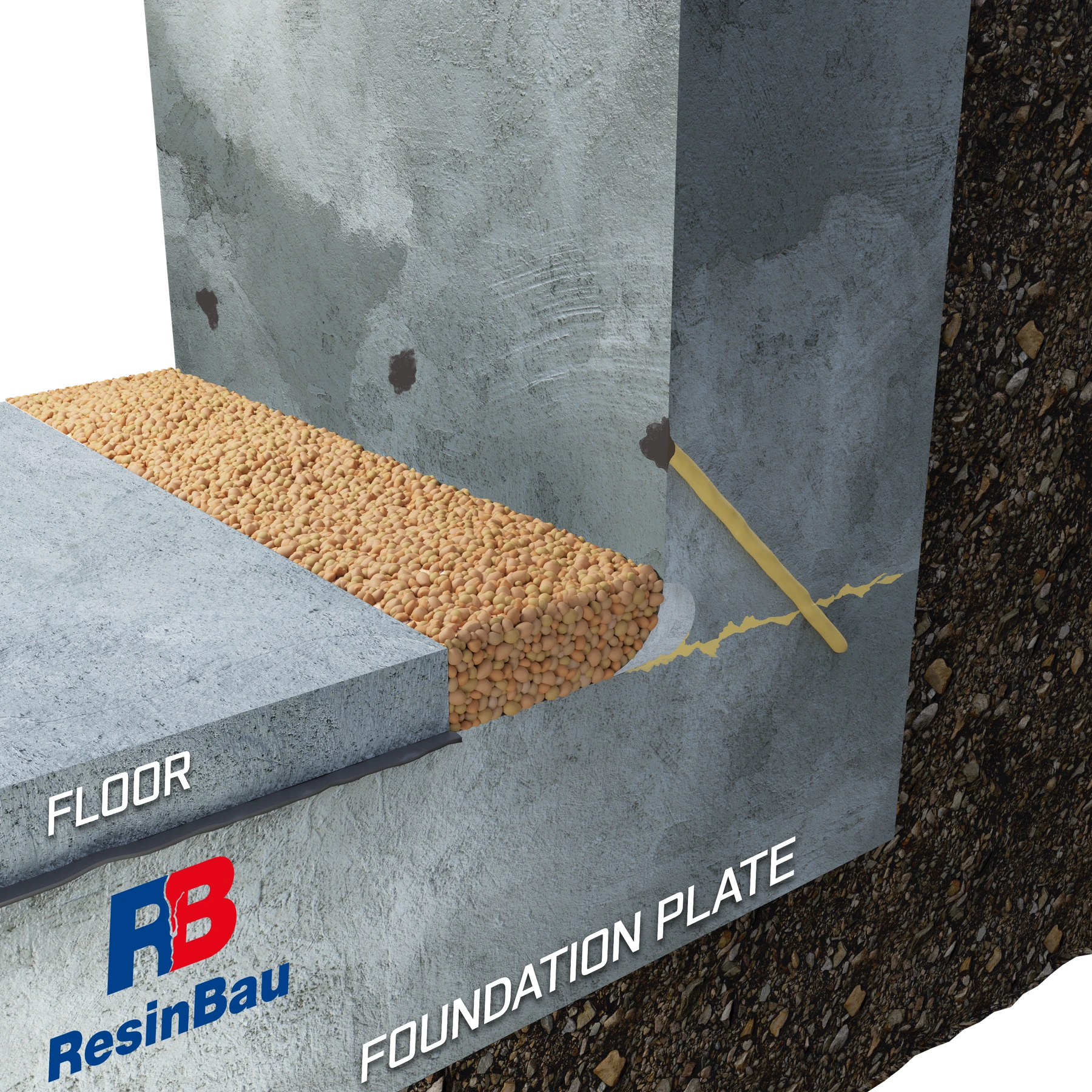

A faixa exposta junto à parede foi preenchida com agregado de pedra ou argila expandida.

17 · Alternativas de reposição

Acabamento A: faixa com acesso para controlo

O acabamento apresentado pode permitir expor facilmente o local reparado. É uma variante de utilização para uma zona devidamente projetada, não um material de selagem adicional.

O enchimento não substitui a aceitação da injeção executada. Adapte a solução à utilização do espaço, ao acesso e aos requisitos de reposição do pavimento.

Aceite a estanquidade antes de cobrir.
Defina o método de controlo posterior.

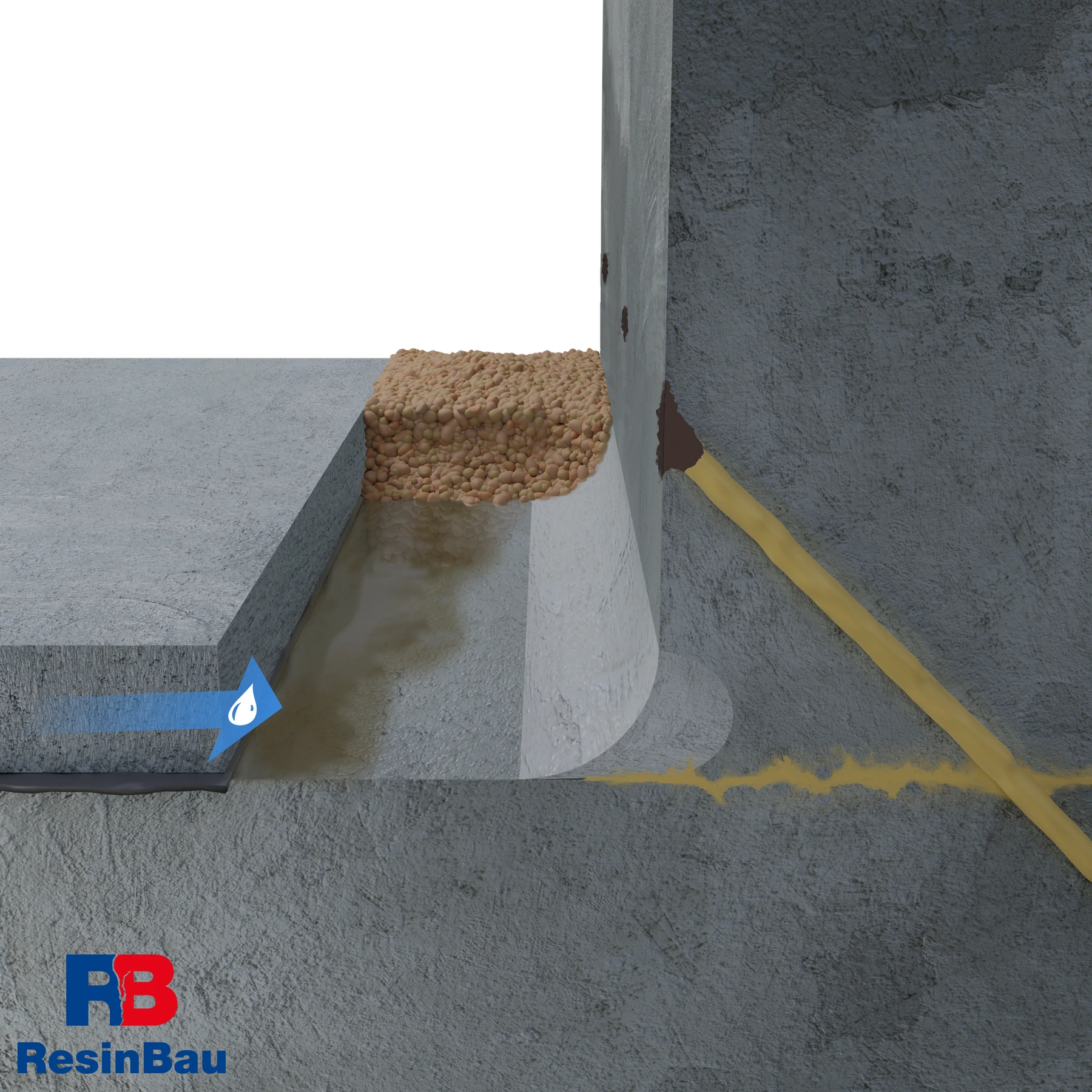

A secção mostra água a deslocar-se sob o pavimento adicional, ao lado da junta reparada.

18 · Complementação e aceitação

Distinga água sob o pavimento de uma fuga na junta

A água visível na faixa de controlo pode vir de camadas sob o pavimento, apesar da selagem da ligação entre parede e laje. Por isso, compare o local de aparecimento da humidade com o traçado de cada camada.

Distinguir estes percursos ajuda a avaliar a reparação e a planear reconhecimento adicional. Não considere cada novo vestígio de humidade como demonstração automática de falta de material na junta.

Observe a origem da água.
Avalie separadamente a junta e as camadas do pavimento.

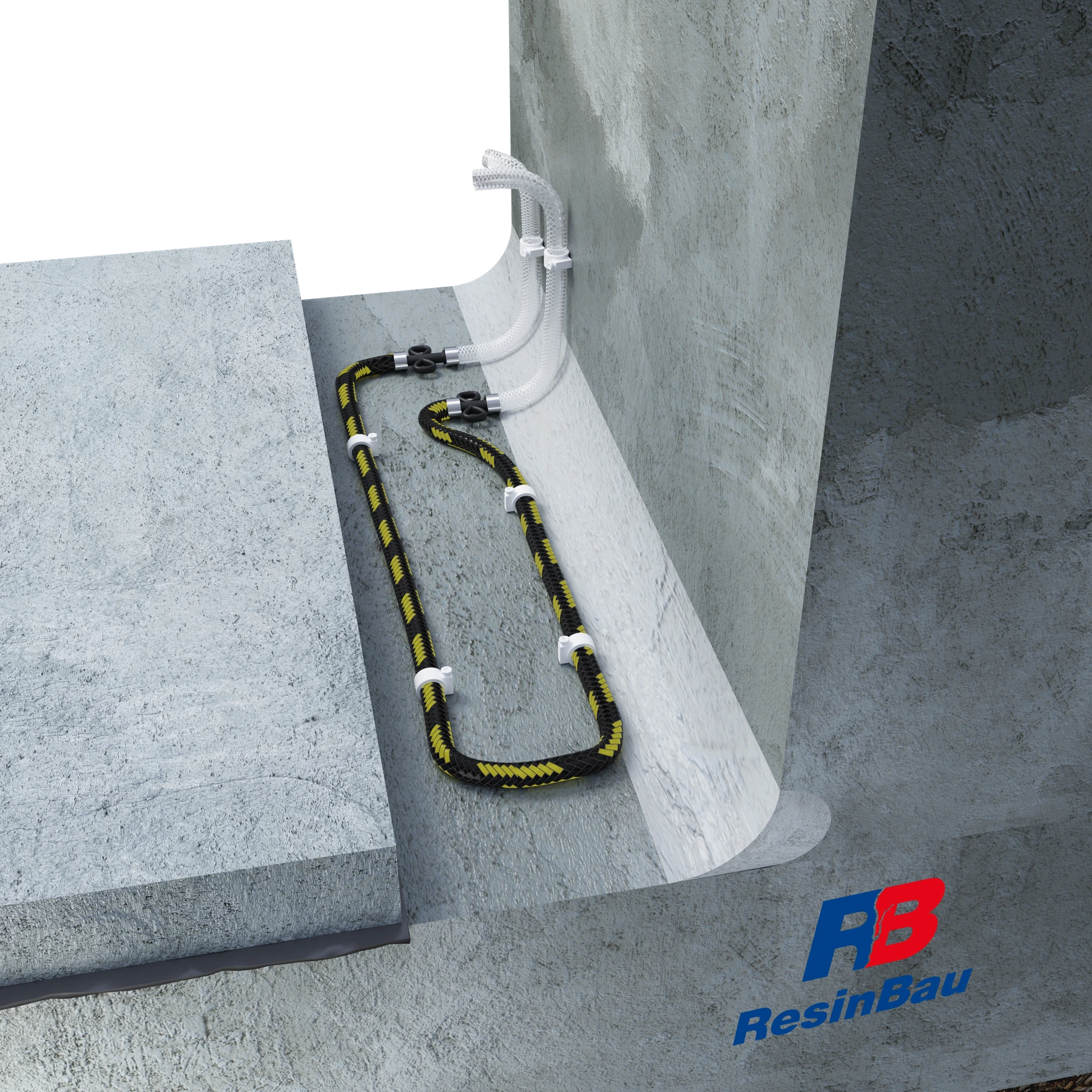

Na faixa exposta junto à parede existente, foi fixada uma mangueira com extremidades acessíveis.

19 · Alternativas de reposição

Acabamento B: prepare a mangueira antes da reposição

Ao repor o pavimento, pode planear uma mangueira como acesso para futura injeção. A cena apresentada refere-se à reconstrução após remoção local, não à primeira betonagem de uma parede nova.

Antes de cobrir, defina o traçado da secção, a fixação e o acesso a ambas as extremidades. A mangueira não substitui a reparação executada nem elimina a necessidade de avaliar a estanquidade antes da reposição.

Registe a posição da secção.
Proteja e identifique as ligações de alimentação.

Mangueiras na junta reposta →

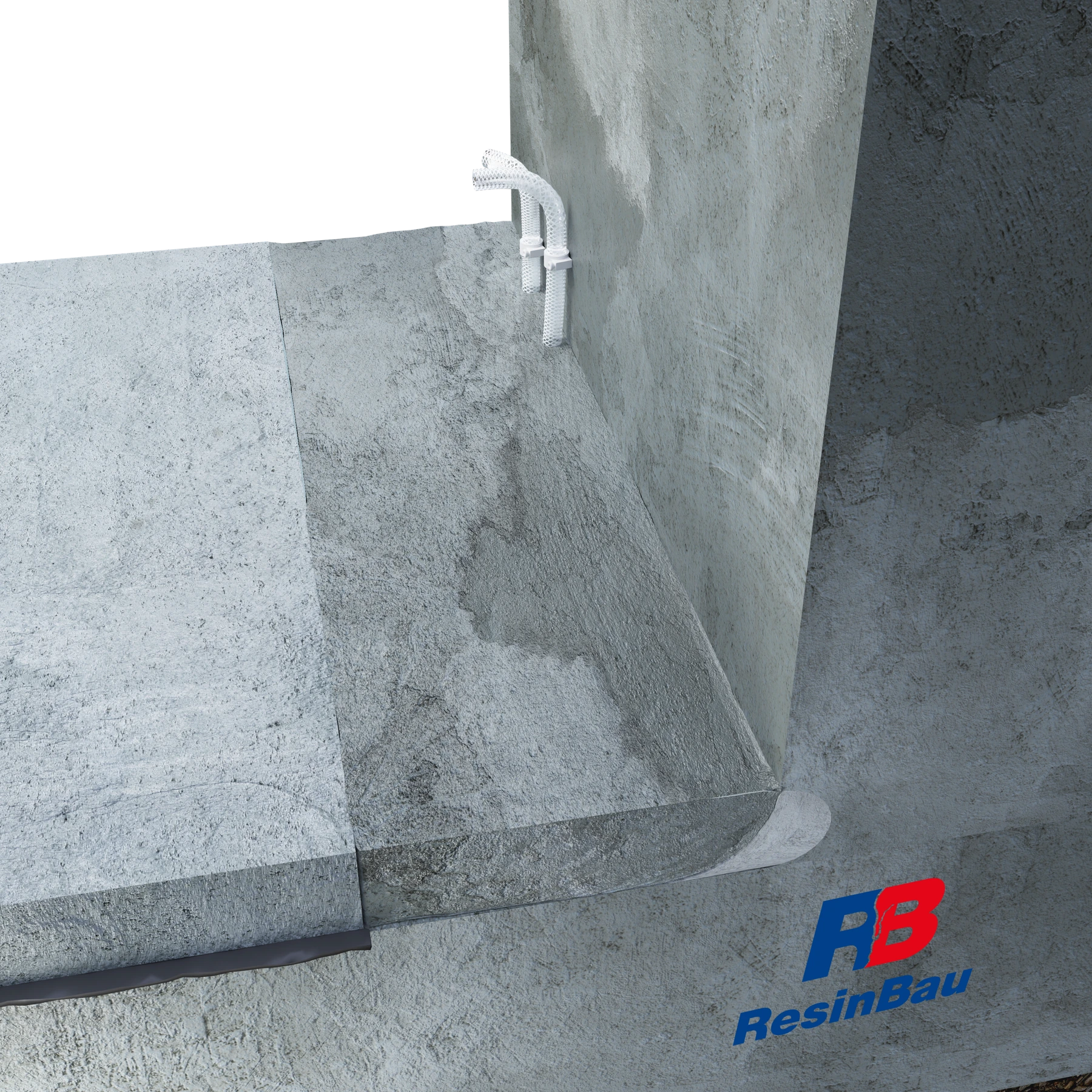

Após repor a faixa de pavimento, as extremidades acessíveis da mangueira permanecem junto à parede.

20 · Alternativas de reposição

Reponha o pavimento mantendo o acesso

Após controlar a colocação, reponha a camada segundo o pormenor adotado. Proteja as tubagens contra esmagamento e deslocamento e mantenha os pontos de ligação acessíveis e claramente identificados.

A primeira injeção futura e a reutilização de uma mangueira já preenchida são situações diferentes. A possibilidade de reinjeção depende do sistema, do material e do modo de conclusão do trabalho anterior; a simples presença de extremidades não a garante.

Verifique o acesso após a reposição.
Inclua o mapa das secções na documentação.

Seleção do material para a mangueira →

A junta sob a parede pode estar oculta

Numa junta de betonagem, a parede e a laje foram executadas em etapas diferentes. A água pode deslocar-se ao longo da ligação e só sair junto ao bordo do pavimento adicional. Antes de definir as perfurações, determine a secção: espessura da parede, nível da junta, espessura do pavimento e posição da laje de fundação. Verifique também as bandas, mangueiras e reparações anteriores existentes.

Distinga uma junta de betonagem de uma junta de dilatação destinada ao movimento. Uma linha de fuga semelhante não significa a mesma função da junta. Na ligação de alvenaria antiga a uma laje nova, identifique ainda as juntas de argamassa, o suporte irregular e os possíveis vazios. Veja a descrição do reconhecimento desta junta no estudo de Piotr Kobus.

Dois modos de acesso, uma zona de destino

Com espessura moderada de pavimento, a entrada na parede pode permitir intersectar a junta sem atravessar a camada de acabamento. Com pavimento espesso, considere entrar através dele e continuar até à zona correta. Não basta a broca passar sob o bordo visível: deve chegar ao plano da ligação identificado.

Na variante de entrada pelo pavimento, a borracha expansiva do obturador deve ficar em material são da parede para além da camada de pavimento, segundo a geometria do acesso. Selecione para isso o comprimento do corpo e da zona de borracha. O comprimento total da perfuração não é o comprimento do obturador. A calculadora de perfuração de juntas de betonagem organiza a geometria e os primeiros furos verificam-na na obra.

Quando expor a face da junta?

Se o ensaio mostrar ligação entre pontos e for possível controlar a aplicação, não é necessário remover o pavimento apenas para ver a linha da junta. Exponha uma faixa local quando a face oculta e não estanque precisar de limpeza e fecho e o pavimento existente impedir essas operações.

Após identificar as camadas, defina a faixa de corte e remoção do pavimento adicional. Execute as perfurações, prepare e limpe o local da meia-cana e faça o fecho previsto com CrackOn.5. Limpe os furos segundo a tecnologia do material; com resinas reativas com água, a lavagem também pode revelar a ligação. Instale os corpos dos obturadores antes de a resina aparecer nos furos.

O ensaio deve esclarecer o percurso do fluxo

O material aparece no ponto seguinte

Isto confirma a ligação. Verifique se o percurso corresponde à zona da junta e continue o enchimento segundo os critérios definidos. O primeiro vestígio de resina, por si só, não confirma toda a secção.

Saída junto à meia-cana, sem passagem adiante

Verifique a estanquidade do fecho, a interseção e o espaçamento dos furos. A resina pode escolher o percurso mais fácil para a superfície; aumentar a pressão não resolve automaticamente essa causa.

Aumento de pressão sem consumo

Verifique a desobstrução do conjunto, o furo e a posição da borracha. A junta pode não ter sido atingida ou apresentar uma descontinuidade local. Interrompa a aplicação e identifique a causa.

Consumo elevado fora da secção planeada

Procure um vazio ou ligação a outra zona. Pode ser necessário encurtar a secção, adicionar um ponto de controlo ou alterar o tempo de reação antes de continuar.

Aplique por troços e reserve tempo para controlo

Considere o espaçamento inicial uma hipótese a ensaiar. Na variante existente, o ponto de partida é metade da espessura da parede, mas a ligação real e o suporte determinam a disposição posterior. Não repita a malha se os primeiros pontos não atingirem a zona ou o material contornar o troço pretendido.

Aumente a configuração gradualmente, observando o consumo, as passagens e a face da junta. Após a passagem do material, feche os pontos previstos segundo a operação do conjunto. Faça eventual reinjeção dentro do tempo útil do material e com controlo; não force resina em cura apenas com pressão. Aprofunde os princípios de pressão e observação.

Estanquidade e acesso após a reparação

Aceite todo o troço, incluindo as extremidades e os locais adjacentes de migração da água. Registe a aplicação e as condições de água durante o controlo. A humidade entre o pavimento e a laje pode vir de um percurso diferente da junta reparada.

Adapte a reposição do pavimento à utilização. Um enchimento removível da faixa pode facilitar o controlo posterior; ao repor o pavimento, pode planear-se uma mangueira para intervenção futura. A instalação exige colocação correta e extremidades acessíveis; não demonstra, por si só, a estanquidade da reparação executada.
