Bušenje i injektiranje radnih spojeva

Najprije utvrdite položaj spoja i put vode. Zatim odaberite pristup, zonu ugradnje pakera i točke koje će pokazati napredak ispunjavanja.

Istraživanje Put i varijante Odabir i sljedeći korak

PRATITE TEHNOLOGIJU

Spoj zida s pločom: od ispitivanja do obnove

Pogledajte cijeli presjek i tri varijante pristupa. Pristup iznad poda, kroz debeli pod i lokalno otkrivanje alternative su. Nakon odabira varijante prikazi vode kroz pripremu, promatranje ubrizgavanja i dva načina obnove, uključujući injekcijsko crijevo.

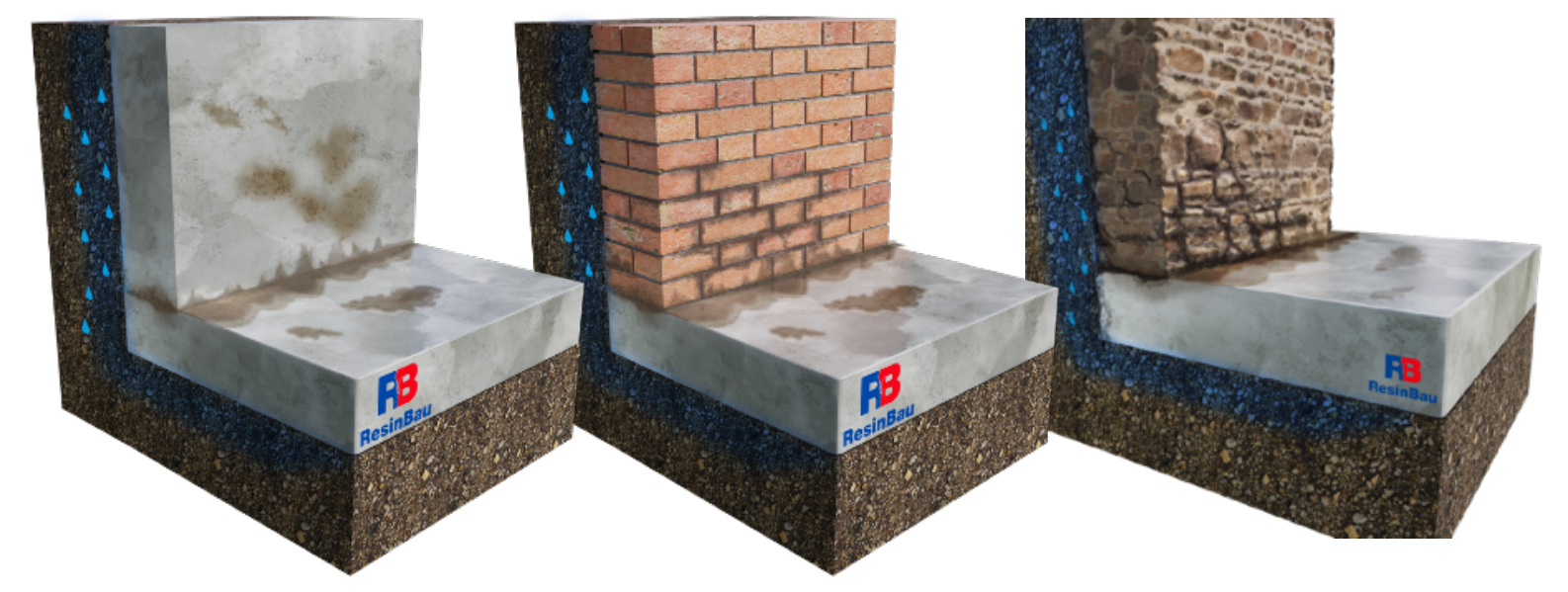

Spoj ploče s tri vrste zida: betonom, opekom i kamenom. Voda može migrirati kroz spoj različitih materijala.

01 · Ispitivanje

Ispitajte spoj i put vode

Najprije utvrdite koji elementi čine propustan spoj. Temeljna ploča, zid i dodatni pod imaju različite funkcije. Vlažnost vidljiva uz pod još ne određuje mjesto do kojeg treba dovesti injekcijski materijal.

Prikazana tri materijala zida varijante su podloge. Put rupe, ugradnja pakera i brtveni materijal odabiru se prema stvarnom presjeku te vodi i pomicanju u spoju. Sljedeći prikazi najprije pokazuju pristup bez otkrivanja, a zatim zasebnu varijantu s lokalnim otkucavanjem.

Razlikujte pod od konstrukcijske ploče.
Utvrdite potječe li curenje iz spoja ili drugog sloja.

Odabir materijala za spoj →

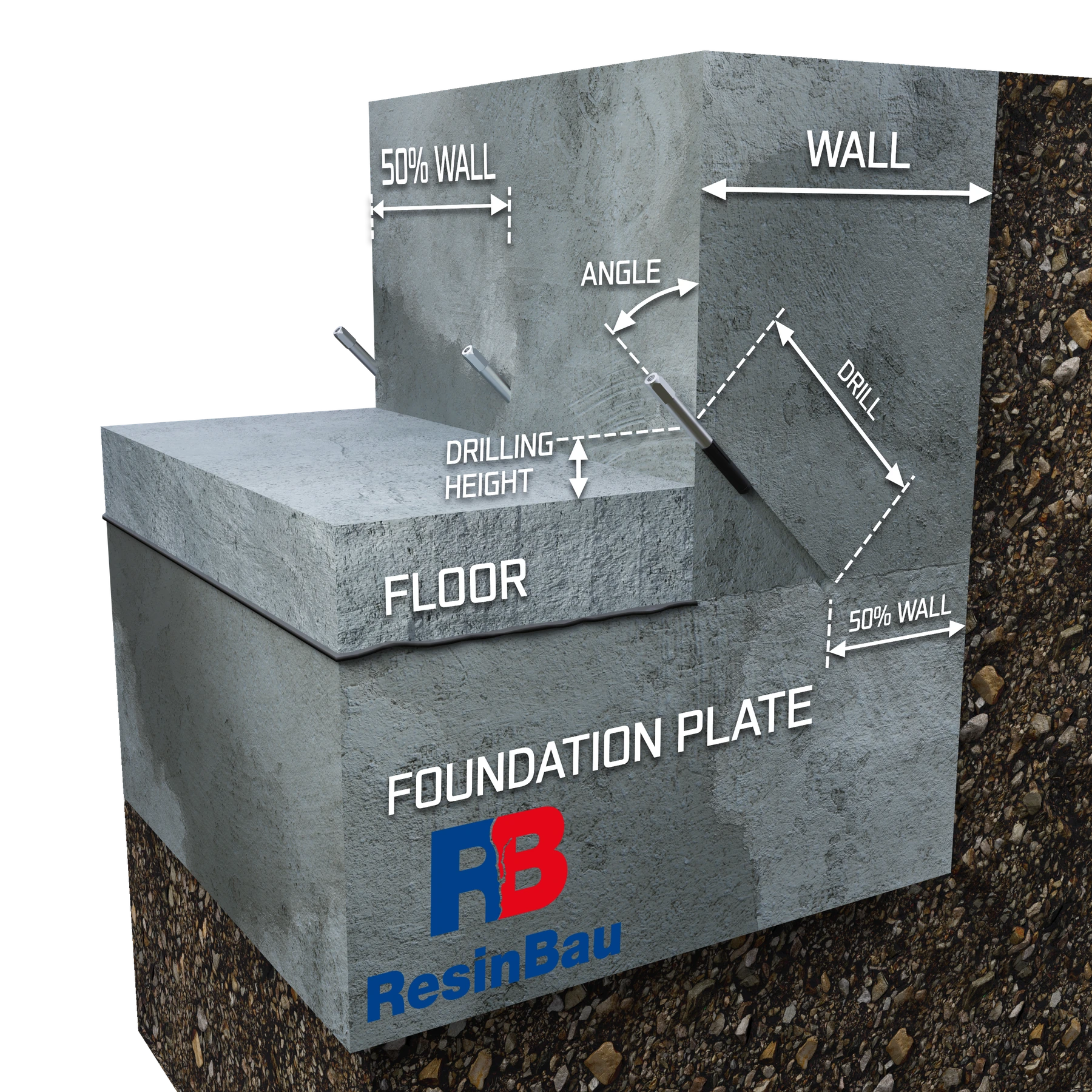

Kosa rupa s lica zida presijeca spoj iznad temeljne ploče; dodatni pod ostaje na mjestu.

02 · Pristup bez otkucavanja

Varijanta A: pristup iznad tankog poda

Kada geometrija to dopušta, rupa počinje iznad poda i presijeca ciljni spoj u dubini zida. Početna visina, kut i duljina zajedno proizlaze iz debljine zida i položaja pukotine.

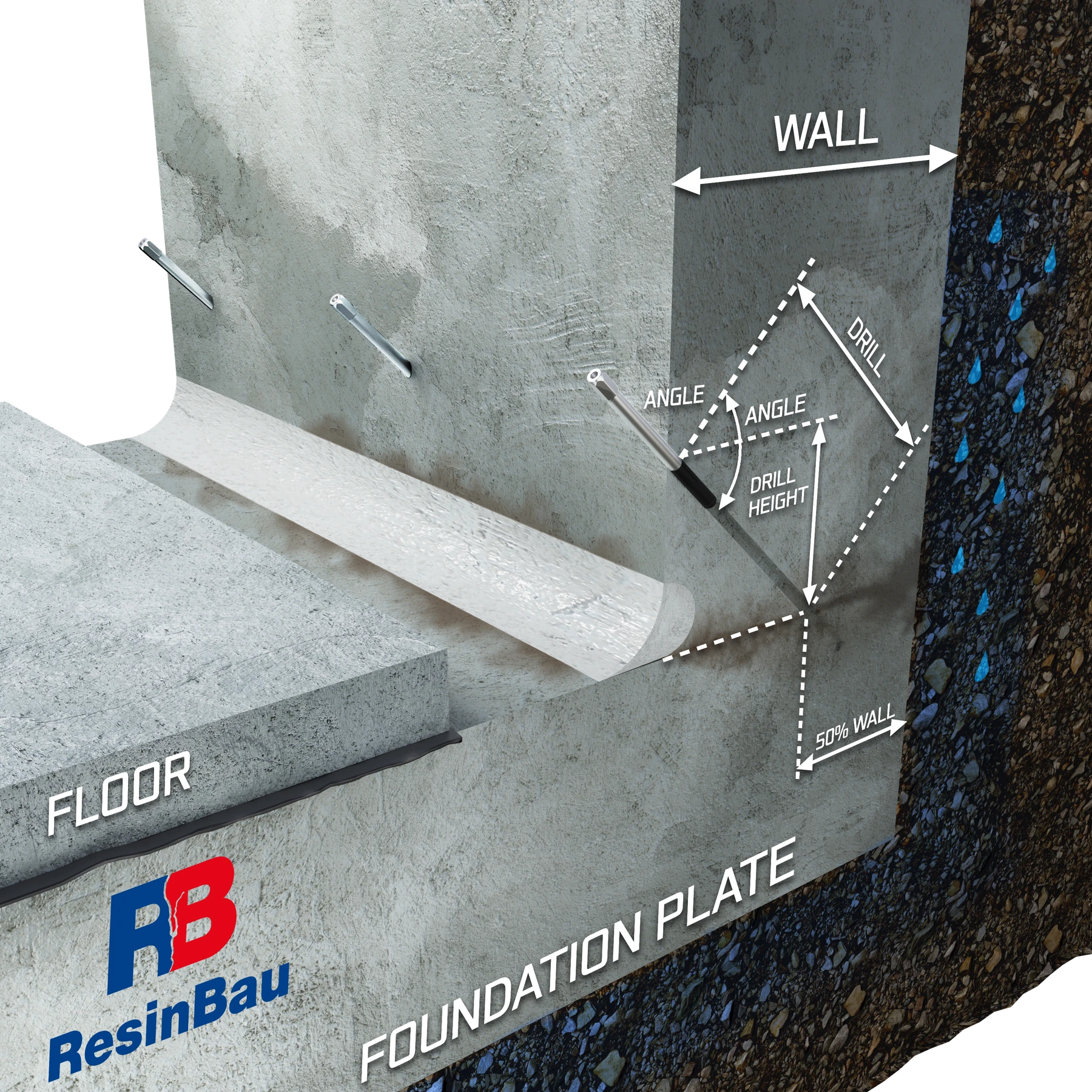

WALL označava debljinu zida, FLOOR dodatni pod, FOUNDATION PLATE temeljnu ploču, ANGLE kut, a DRILL duljinu bušenja. DRILLING HEIGHT označava visinu početka rupe iznad gornje površine poda. Oznaka 50% pretpostavka je prikazane varijante; pogodak u spoj treba potvrditi na objektu.

Izmjerite stvarni presjek.
Uzmite u obzir položaj armature i instalacija.

Izračunajte pristup spoju →

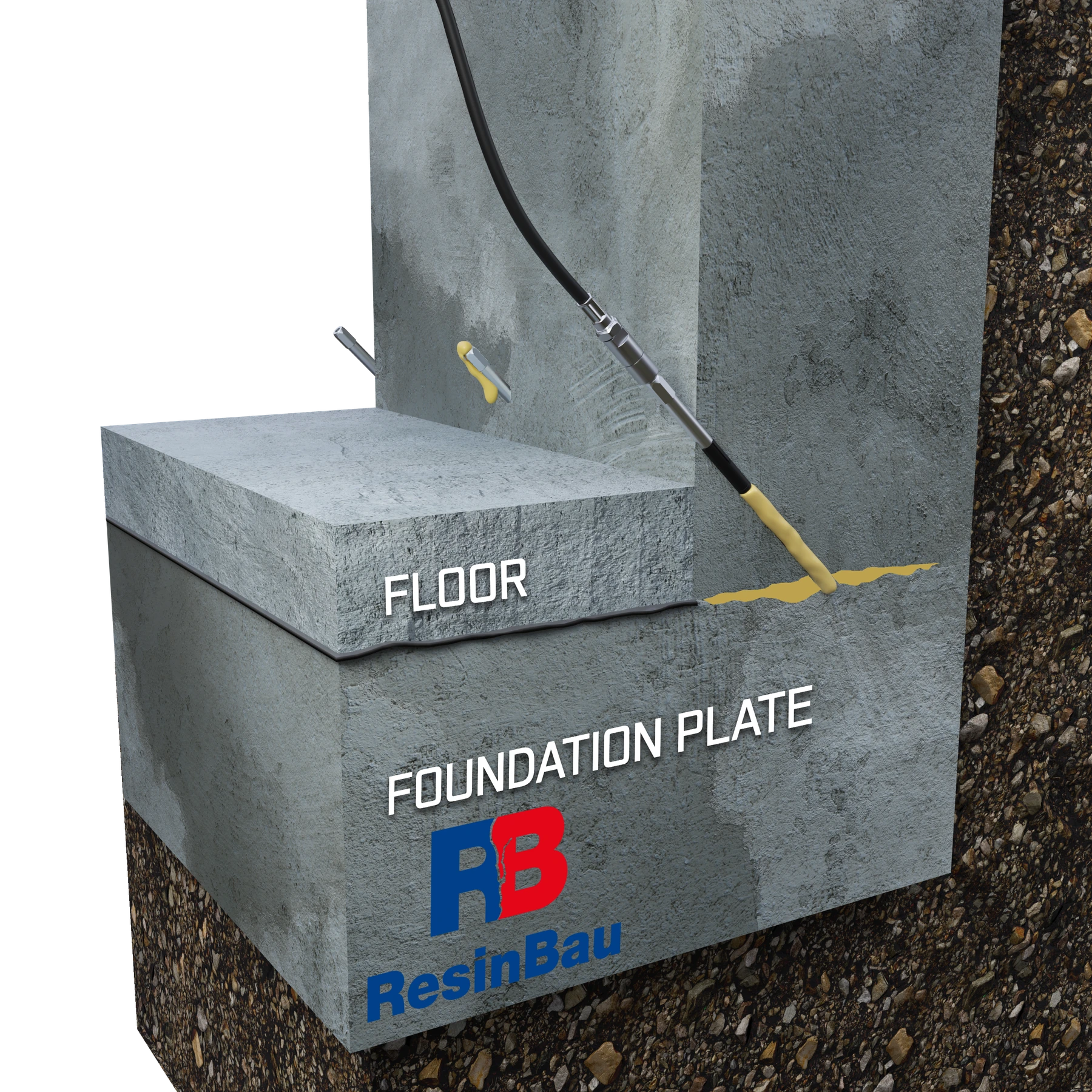

Materijal ubrizgan u spoj pojavljuje se na sljedećoj točki.

03 · Pristup bez otkucavanja

Provjerite varijantu A probnim ubrizgavanjem

Probna točka treba pokazati je li izvedena rupa stvarno povezana sa spojem. Promatrajte potrošnju, tlak i mjesto pojave materijala umjesto zaključivanja samo prema duljini svrdla.

Prolaz do susjednog pakera potvrđuje povezanost, ali ne potpuno ispunjavanje cijele pukotine. Izostanak prolaza zahtijeva provjeru pristupa, prohodnosti i puta migracije; sam po sebi ne opravdava otkucavanje poda.

Promatrajte više od jedne točke.
Nemojte poistovjećivati povezanost s potvrdom nepropusnosti.

Tehnološka proba →

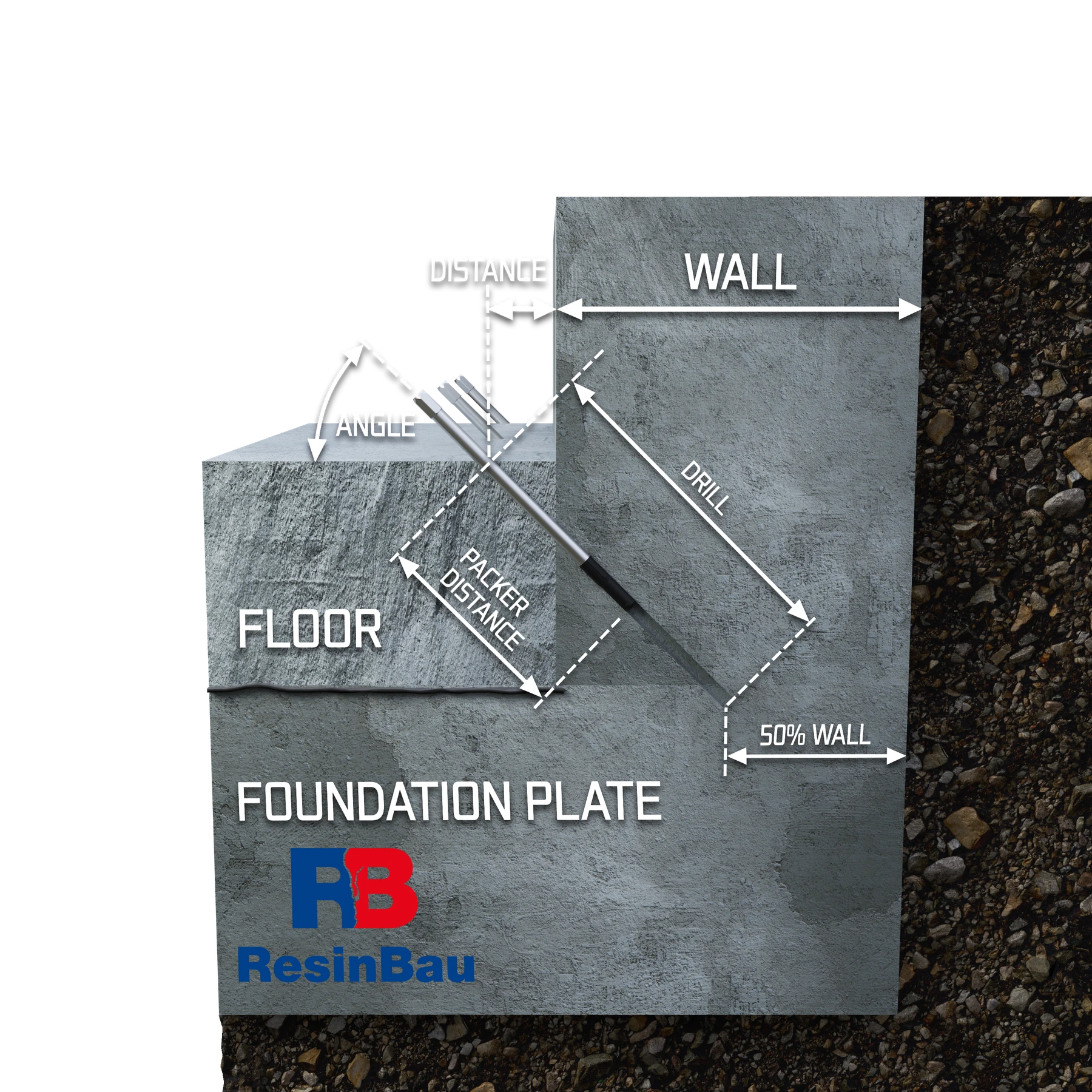

Deblji sloj poda mijenja početak bušenja; zona ugradnje pakera treba biti u odgovarajućem materijalu zida.

04 · Pristup bez otkucavanja

Varijanta B: pristup kroz debeli pod

Ako pod prekriva potrebnu početnu visinu, prikazana varijanta vodi rupu kroz taj dodatni sloj do zida i spoja. Debljina poda ne smije se zamijeniti debljinom temeljne ploče.

DISTANCE označava udaljenost od lica, a PACKER DISTANCE doseg ugradnje pakera. Guma pakera treba brtviti rupu u zdravoj podlozi i ostaviti prohodan pristup pukotini. Ugradnja samo u slab pod može biti nedovoljna.

Provjerite pristup i stvarnu duljinu pakera.
Ispitajte slojeve ispod poda.

Odaberite duljinu pakera →

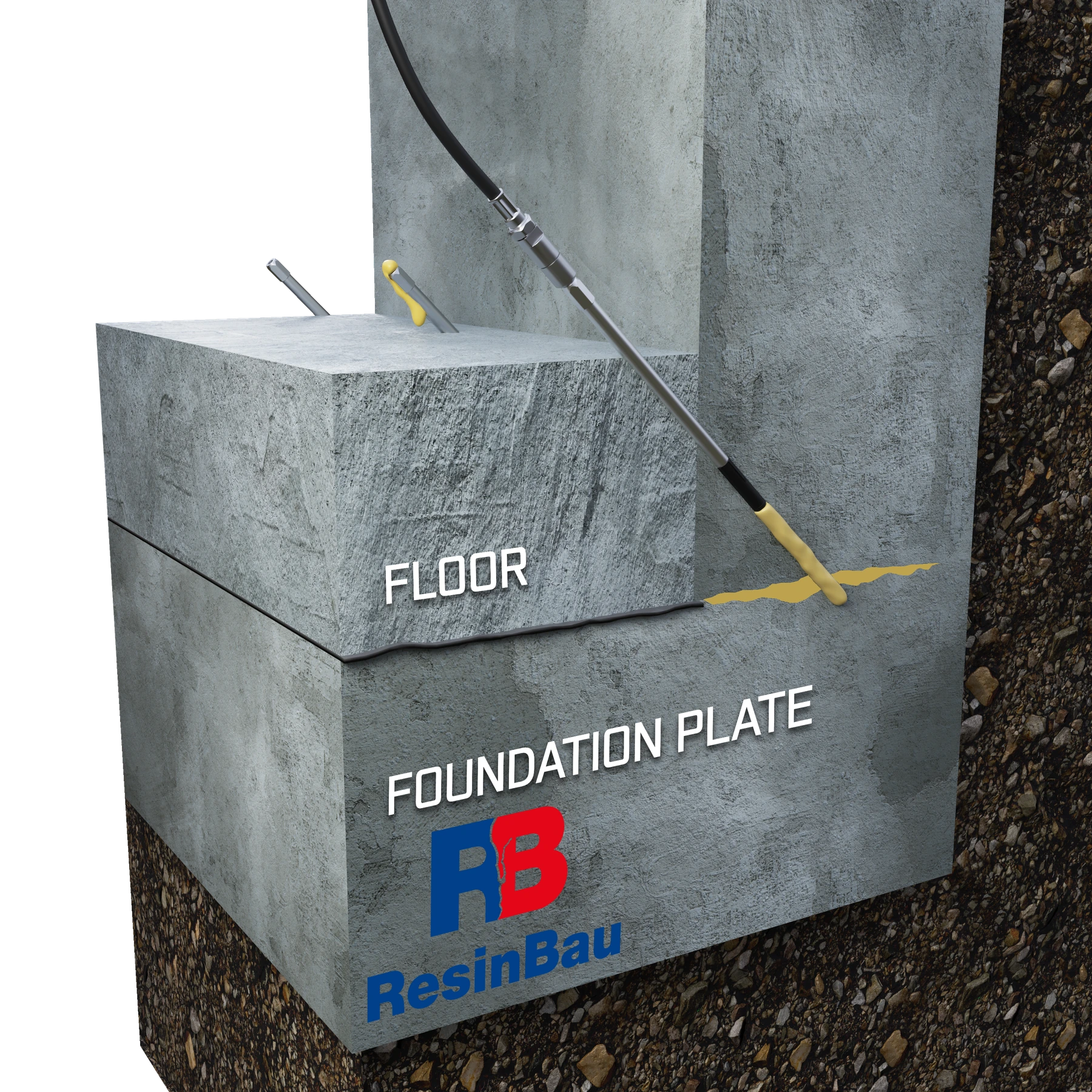

Paker ubrizgava materijal kroz debeli pod do spoja zida s pločom; promatra se susjedna točka.

05 · Pristup bez otkucavanja

Provjerite varijantu B prije proširenja radova

Nakon ugradnje provjerite održava li sustav nepropusnost uz paker i dovodi li materijal u ispitanu zonu. Materijal koji se pojavljuje ispod poda može upućivati na drugi put od ciljnog spoja.

Ako proba potvrdi pristup i mogućnost kontrole ubrizgavanja, pod može ostati. Odluku o njegovu lokalnom otkrivanju donesite tek nakon procjene presjeka, nepropusnosti lica i uzroka neuspjele probe.

Usporedite opažanja s planiranim presjekom.
Zabilježite mjesta istjecanja i potrošnju.

Tlak i praćenje →

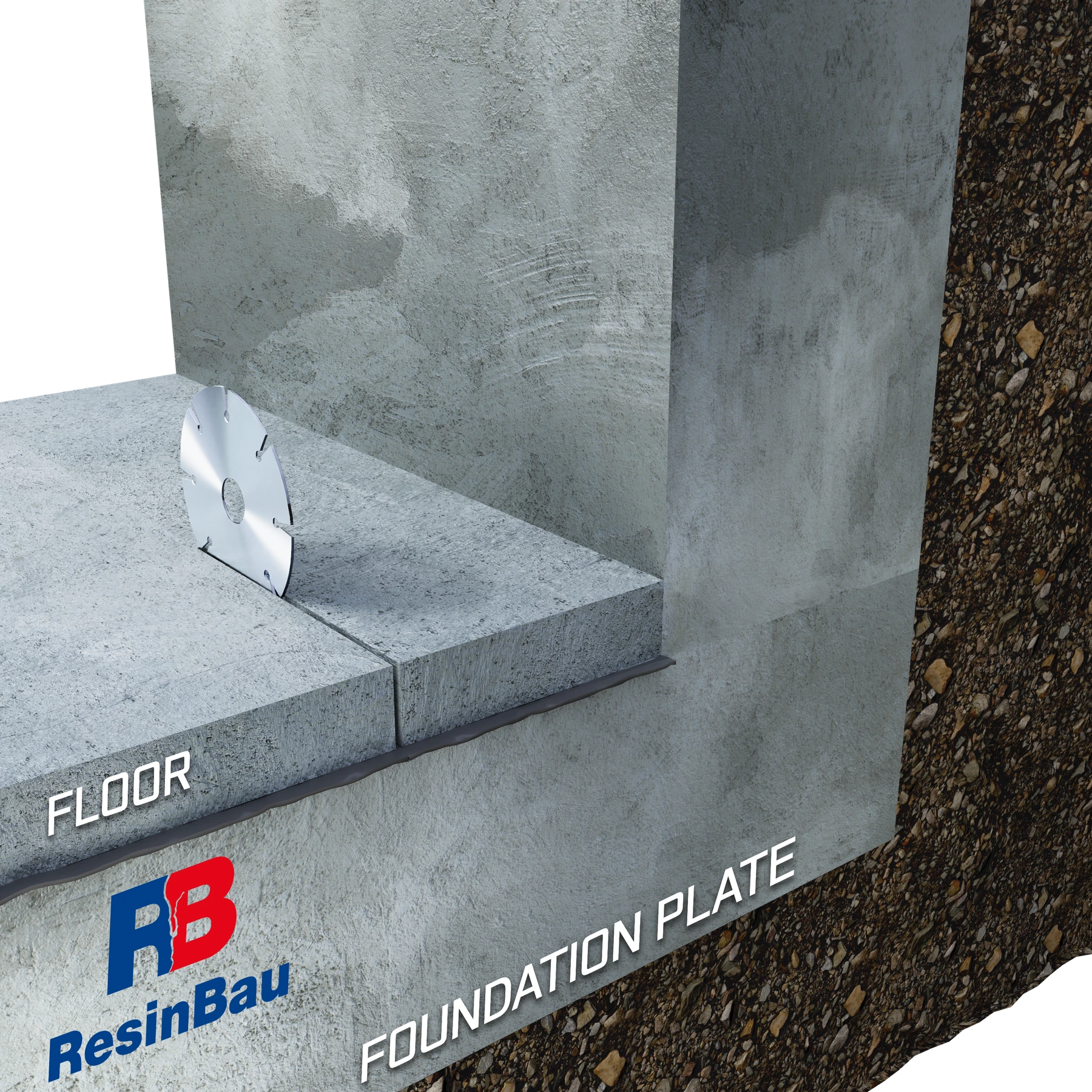

Rez u dodatnom podu određuje granicu lokalnog otkrivanja spoja.

06 · Otkrivanje spoja

Varijanta C: označite i zarežite pojas otkrivanja

Ova varijanta počinje tek kada je otkrivanje potrebno za pripremu ili zatvaranje propusne zone. Rez uređuje rub uklanjanja i ograničava nekontrolirano odlamanje poda.

Opseg i dubinu odredite prema ispitanim slojevima. Crtež ne dopušta zarezivanje konstrukcijske ploče, armature ni skrivenih instalacija.

Potvrdite što je pod, a što konstrukcija.
Označite samo potreban radni pojas.

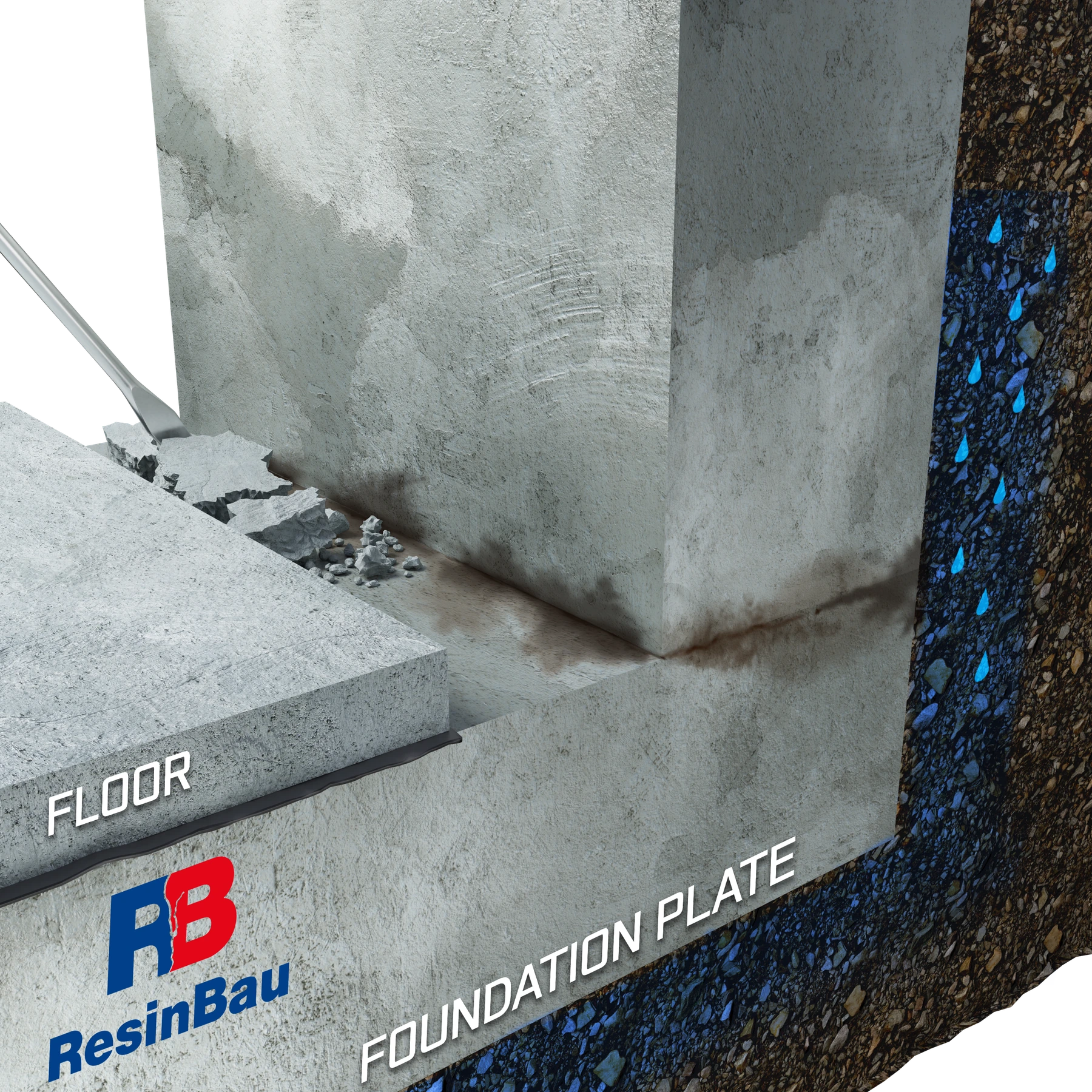

Lokalno uklanjanje poda otkriva spoj pri dnu zida.

07 · Otkrivanje spoja

Uklonite označeni pojas i pregledajte spoj

Nakon uklanjanja označenog pojasa mogu se pregledati lice spoja, labavi dijelovi i mjesta dotoka. To je faza provjere prethodnog ispitivanja, a ne samo priprema mjesta za alate.

Očistite otkriveni detalj i provjerite odgovara li otkrivena geometrija planu. Promjena slojeva ili položaja pukotine zahtijeva prilagodbu daljnjeg pristupa.

Nemojte oštetiti armaturu.
Ažurirajte plan nakon otkrivanja.

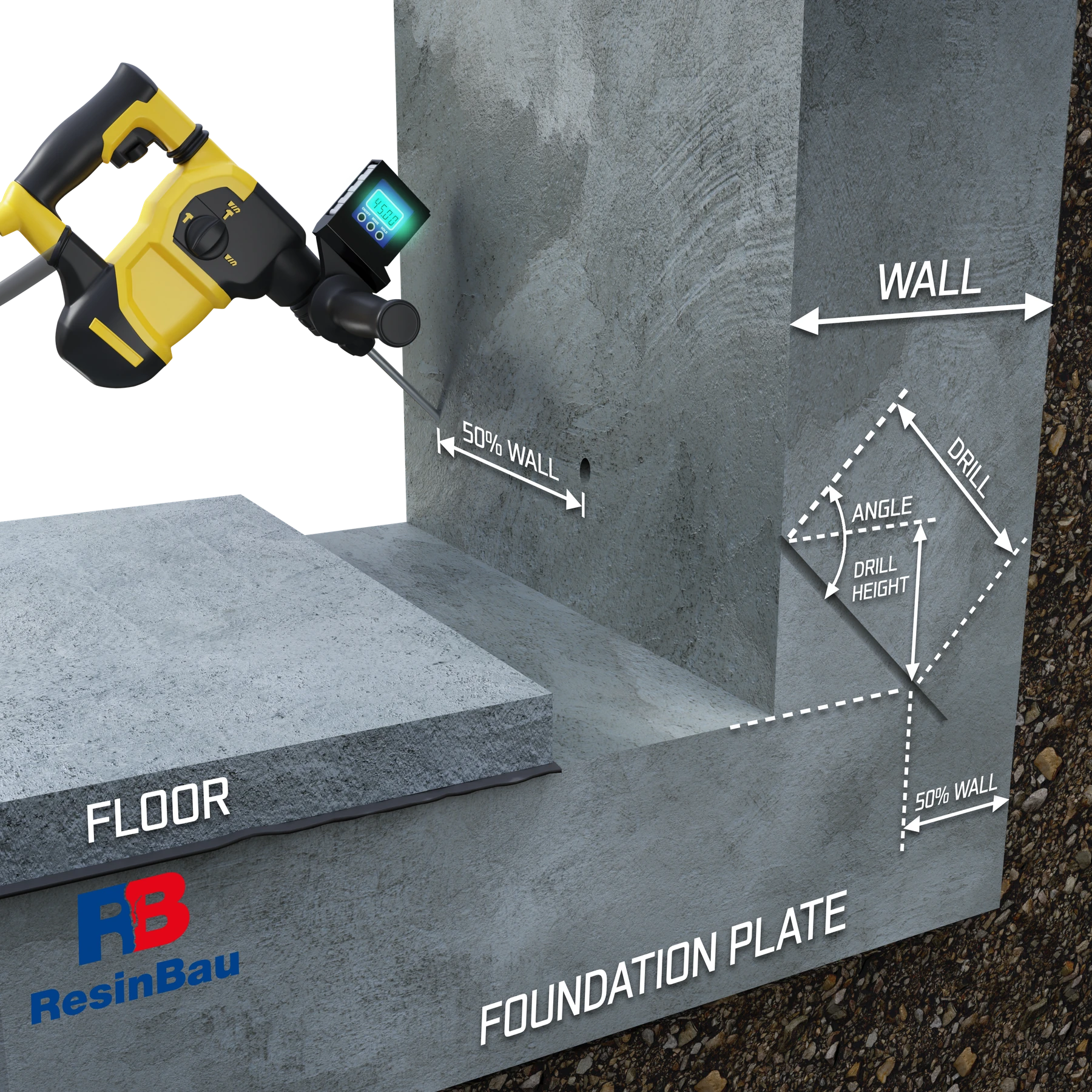

Nakon otkrivanja poda kose rupe vode s lica zida do ispitanog spoja.

08 · Priprema rupa

Označite i izbušite rupe do spoja

Rupe trebaju presjeći spoj u planiranoj zoni. Održavajte ponovljivu geometriju, ali je prilagodite stvarnim promjenama debljine i trase spoja.

Udaljenost početka bušenja, kut i duljina međusobno su ovisni. Promjena jedne dimenzije može pomaknuti kraj rupe izvan cilja pa samo očitanje kuta nije dovoljno.

Provjerite pogodak na probnoj dionici.
Kontrolirajte dubinu i smjer.

Geometrija bušenja spojeva →

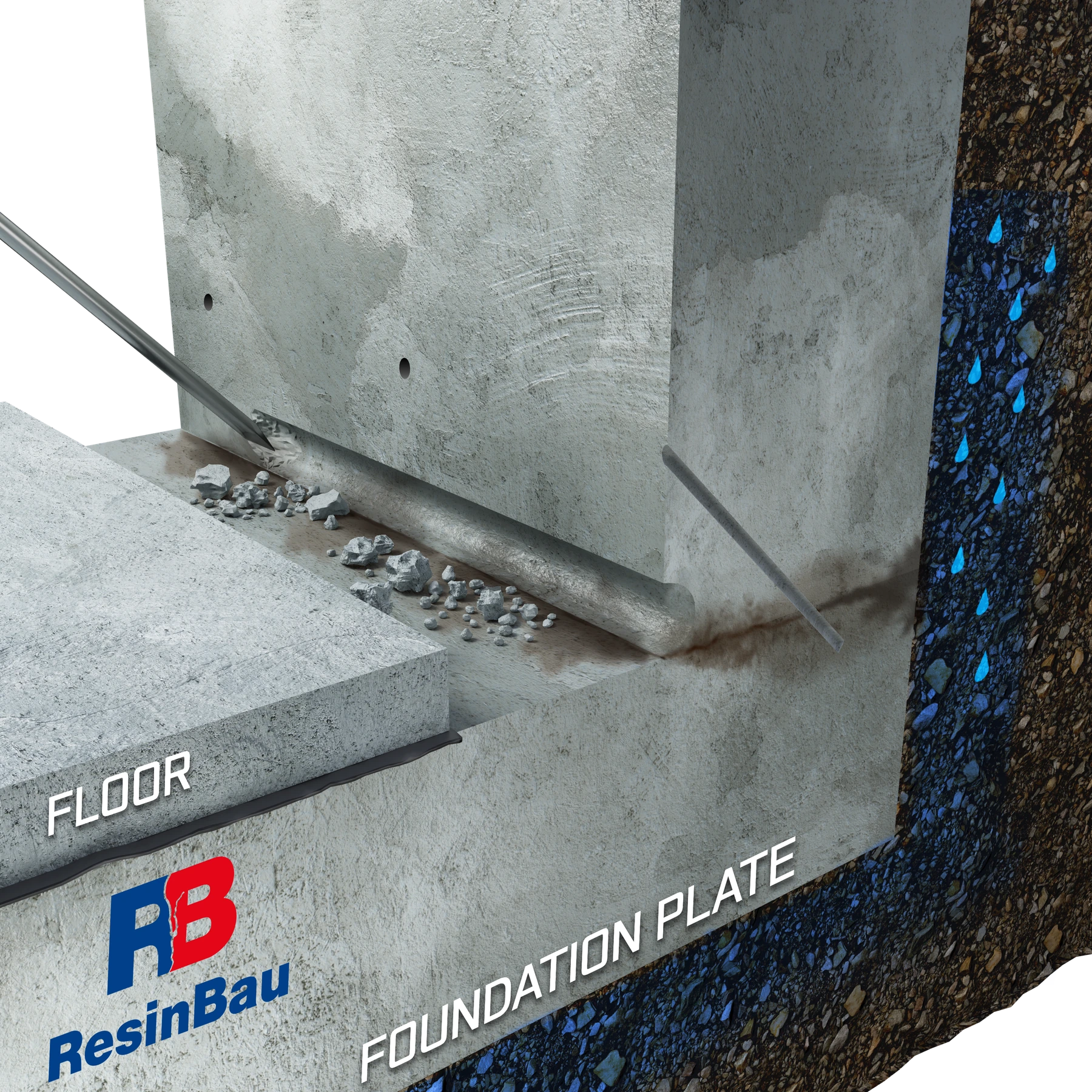

Utor pri dnu zida priprema podlogu za izvedbu holkera.

09 · Priprema lica

Pripremite mjesto za zatvaranje lica

Pripremljeni utor treba osigurati oslonac i prionjivost zatvaranja lica. Uklonite slabe dijelove i nečistoće koji bi mogli uzrokovati odvajanje tijekom ubrizgavanja.

Opseg utora proizlazi iz planiranog detalja. Nemojte ga produbljivati bez ispitivanja konstrukcije niti njime prekrivati dokaze drugog puta dotoka.

Sačuvajte zdravu podlogu.
Nemojte oštetiti rubove rupa.

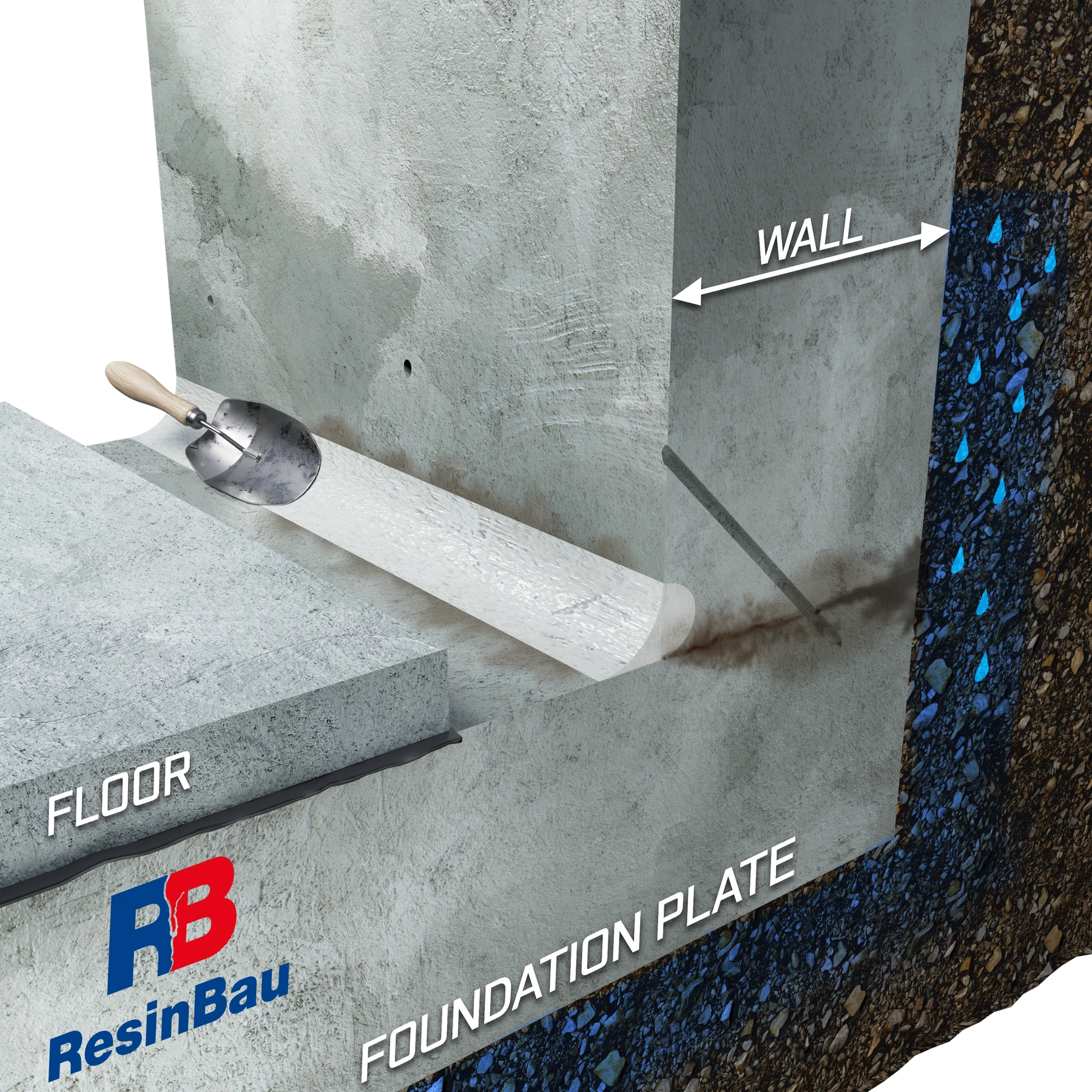

Holker od morta zatvara lice spoja između zida i ploče.

10 · Priprema lica

Izvedite holker koji ograničava istjecanje

Holker ograničava istjecanje injekcijskog materijala na površinu i pomaže usmjeriti ga u unutrašnjost spoja. Pripremu podloge i uvjete primjene CrackOn.5 provjerite na kartici proizvoda.

Glavno brtvljenje nastaje u spoju. Sam novi holker ne potvrđuje ispunjavanje pukotine, a njegovu ulogu u kasnijoj obnovi treba odrediti prije rada.

Sačuvajte pristup točkama ubrizgavanja.
Provjerite kontinuitet zatvaranja.

CrackOn.5 — uvjeti izvedbe →

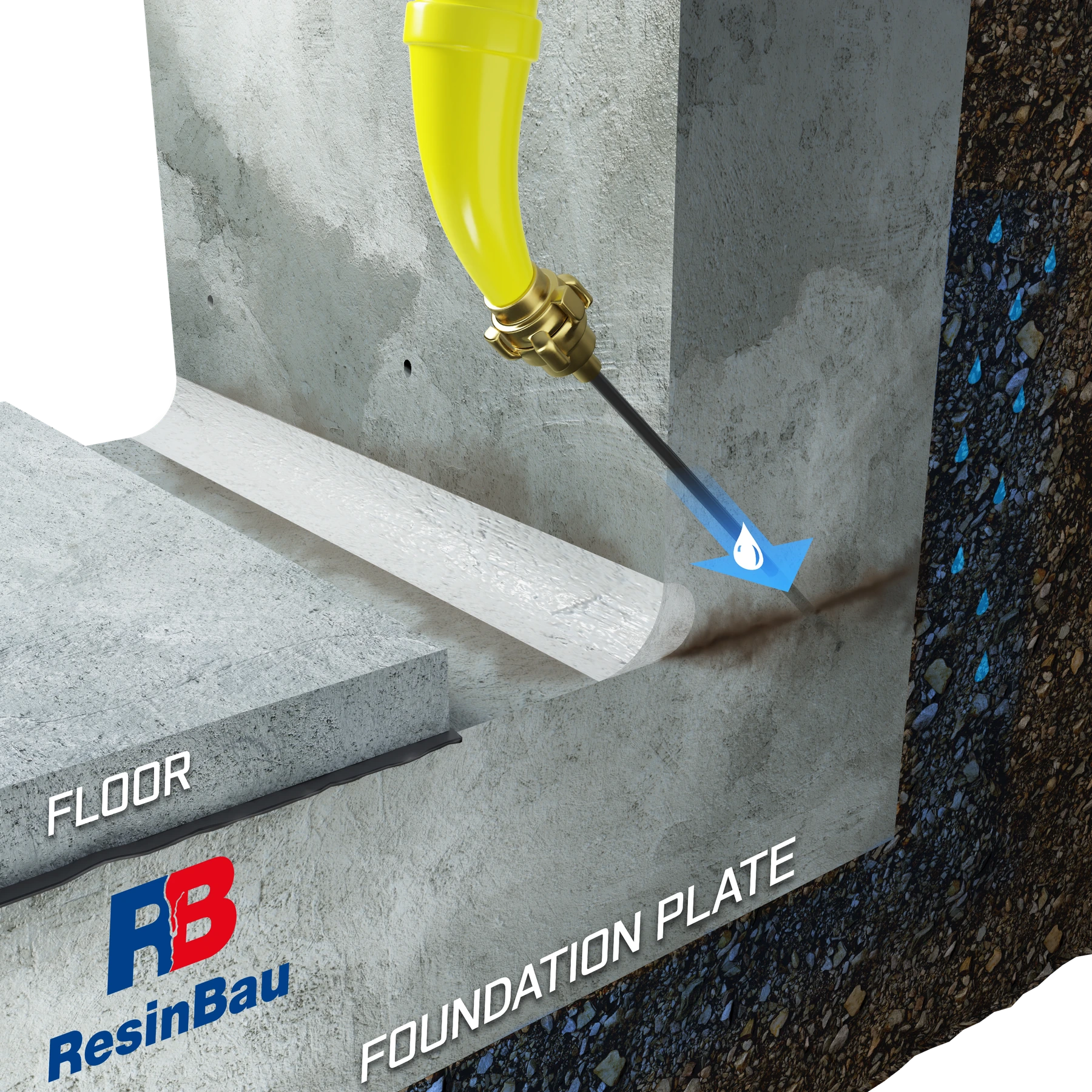

Ispiranje uklanja prašinu iz rupe prije ugradnje pakera.

11 · Priprema rupa

Očistite rupe i potvrdite njihovu prohodnost

Prašina i izbušeni materijal otežavaju ugradnju pakera i pristup materijala spoju. Prikazana faza uključuje ispiranje rupa; medij i način pripreme moraju odgovarati odabranom materijalu i podlozi.

Razlikujte čišćenje rupe od ispiranja pumpe. Unošenje vode u tok smole koja reagira s vodom može pokrenuti reakciju u uređaju.

Provjerite uklanjanje izbušenog materijala.
Prilagodite pripremu injekcijskom materijalu.

Čišćenje sustava ubrizgavanja →

Pakeri u izvedenim rupama vode do spoja iza holkera.

12 · Ubrizgavanje

Ugradite pakere u zdravu podlogu

Odaberite paker prema stvarnom promjeru rupe, debljini slojeva i mjestu brtvljenja gume. Paker treba ostati stabilan, a njegov put ubrizgavanja ne smije biti zatvoren nepravilnom ugradnjom.

Crtež prikazuje geometrijski pristup spoju. Dimenzijske oznake ne određuju dopušteni tlak zida ni silu kojom se može zategnuti svaki model pakera.

Provjerite nepropusnost spojeva.
Održavajte mogućnost promatranja susjednih točaka.

Čelični pakeri →

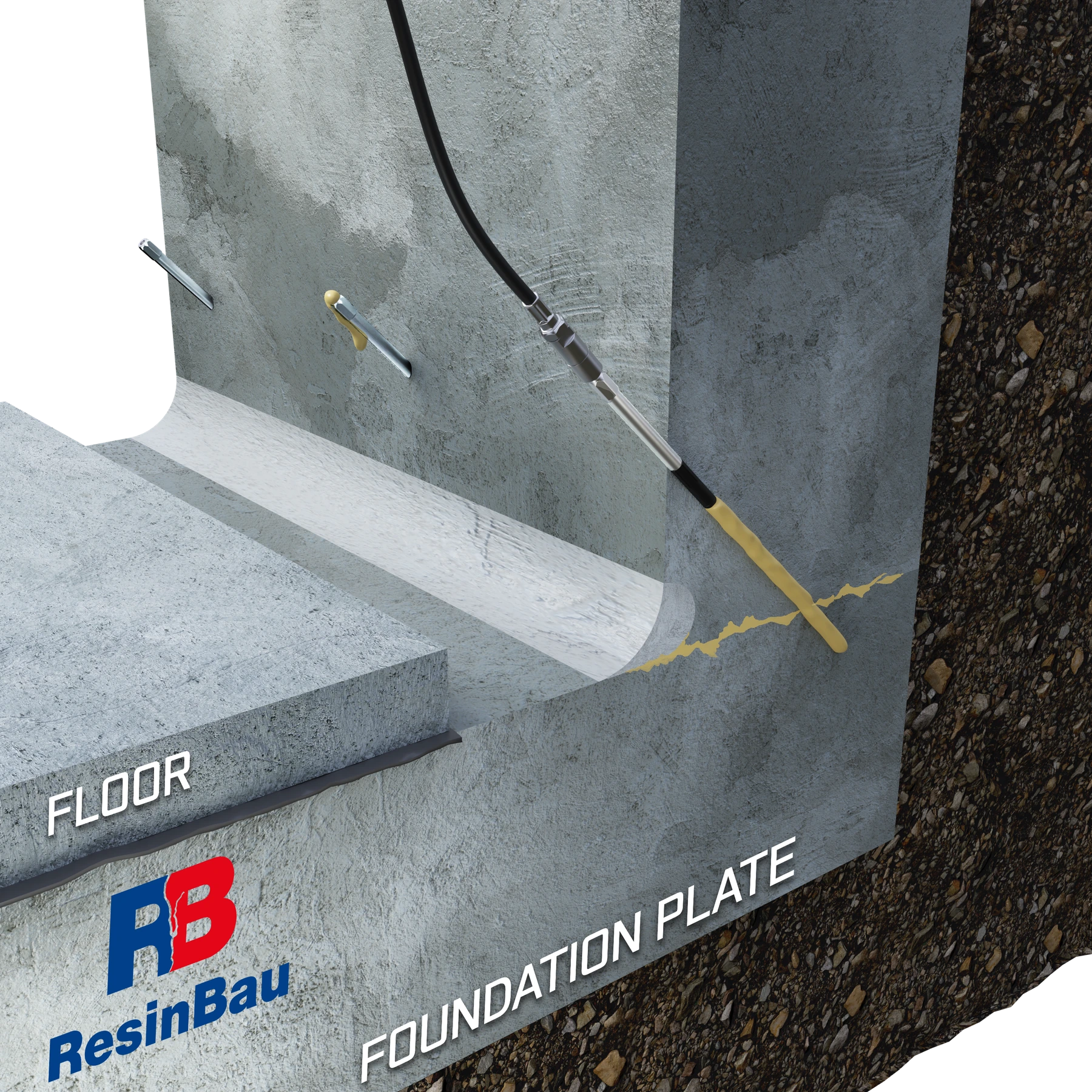

Žuti materijal dopire do spoja; susjedna točka omogućuje promatranje povezanosti.

13 · Ubrizgavanje

Počnite ubrizgavanje i pratite prolaz

Počnite na probnoj dionici i istodobno promatrajte potrošnju, tlak i istjecanja. Materijal treba ostati u ispitanoj zoni, a ne nekontrolirano nestajati u šupljinama ispod poda.

Pojava materijala na sljedećoj točki signal je širenja. Zabilježite opažanje i prilagodite daljnje ubrizgavanje vremenu obradivosti materijala i ponašanju konstrukcije.

Kontrolirajte holker i površinu.
Nemojte povećavati tlak samo da biste prisilili prolaz.

Očitanje tlaka i protoka →

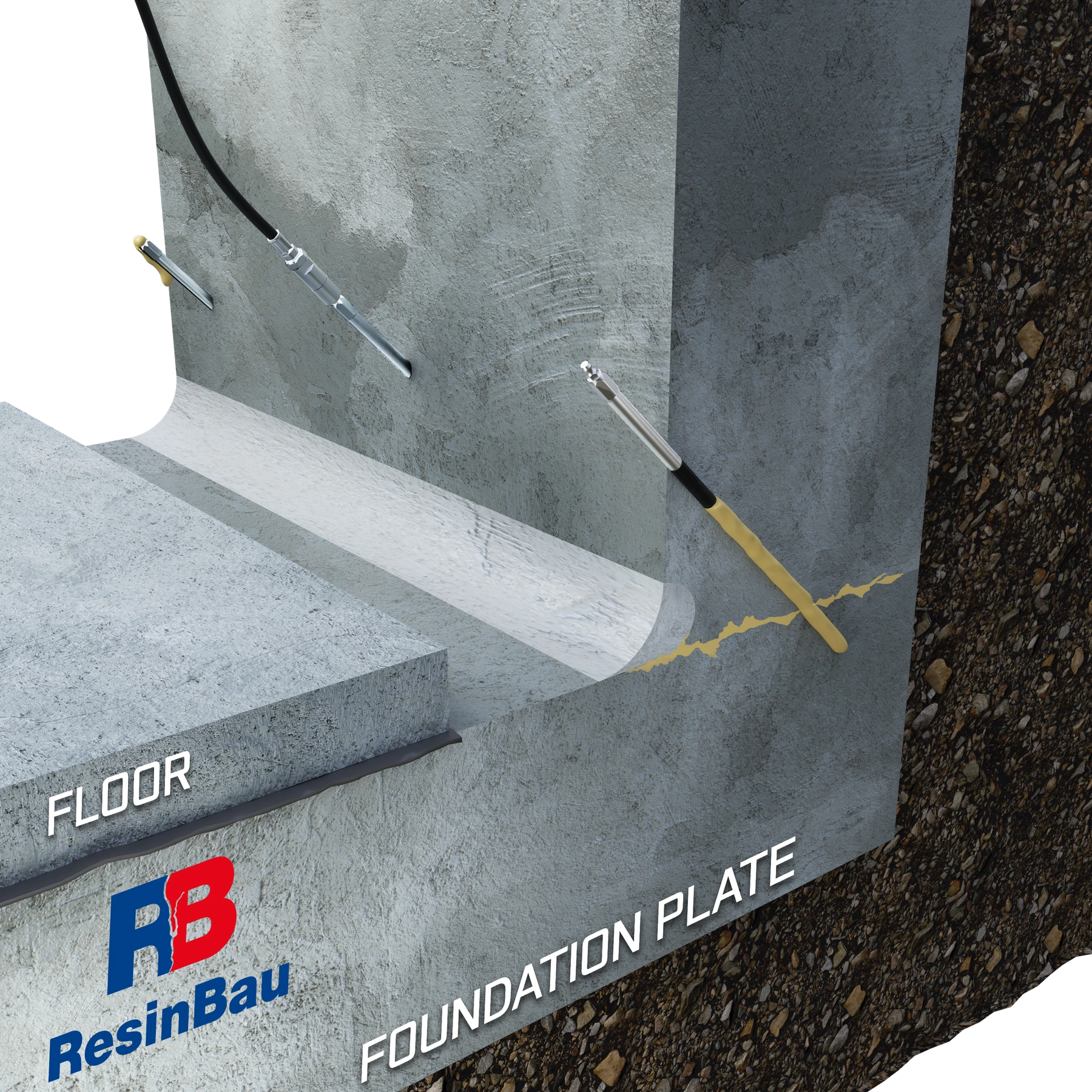

Ubrizgavanje je premješteno na sljedeći paker uz održavanje promatranja daljnjeg dijela spoja.

14 · Ubrizgavanje

Prelazite na sljedeće točke

Nastavite prema utvrđenom redoslijedu i dosadašnjim opažanjima. Promjena točke ne oslobađa od kontrole prethodno obrađene zone jer se materijal može vraćati ili otvoriti drugi put istjecanja.

Uspoređujte količinu materijala i reakciju sljedećih točaka. Izrazita razlika može proizlaziti iz nehomogenosti spoja, šupljine, promjene podloge ili začepljenja i zahtijeva provjeru.

Vodite zapis za svaku točku.
Promatrajte i prethodne dionice.

Materijal se pojavljuje na površini holkera umjesto da ostaje samo u unutrašnjosti spoja.

15 · Kontrola tijekom rada

Provjerite nekontrolirano procjeđivanje

Ovaj prikaz pokazuje moguće ponašanje tijekom rada, a ne poželjnu fazu svakog injektiranja. Istjecanje na površini zahtijeva procjenu zadržava li zatvaranje lica materijal i stiže li injekcijski materijal u odgovarajuću zonu.

Prekinite ili prilagodite ubrizgavanje prema opažanjima. Nemojte vidljivu količinu smole izvana smatrati dokazom učinkovitog ispunjavanja spoja.

Utvrdite mjesto i uzrok istjecanja.
Provjerite zatvaranje i put migracije.

Povratak na prethodno obrađenu točku služi dopunjavanju zone koja zahtijeva daljnje ispunjavanje.

16 · Dopunjavanje i primopredaja

Razmotrite dodatno injektiranje tijekom vremena obradivosti materijala

Dodatno injektiranje može dopuniti područja u kojima su proba i promatranje pokazali potrebu za daljnjim ubrizgavanjem. Njegova mogućnost ovisi o prohodnosti točke i stvarnom stanju materijala.

Izraz „svježe na svježe” ne određuje zajedničko vrijeme za sve smole. Odluku temeljite na uputama proizvoda, temperaturi i ponašanju materijala; nemojte pokušavati progurati očvrsnuto začepljenje većim tlakom.

Potvrdite prohodnost.
Nemojte prekoračiti radne uvjete materijala i kompleta.

Priprema i čišćenje pumpe →

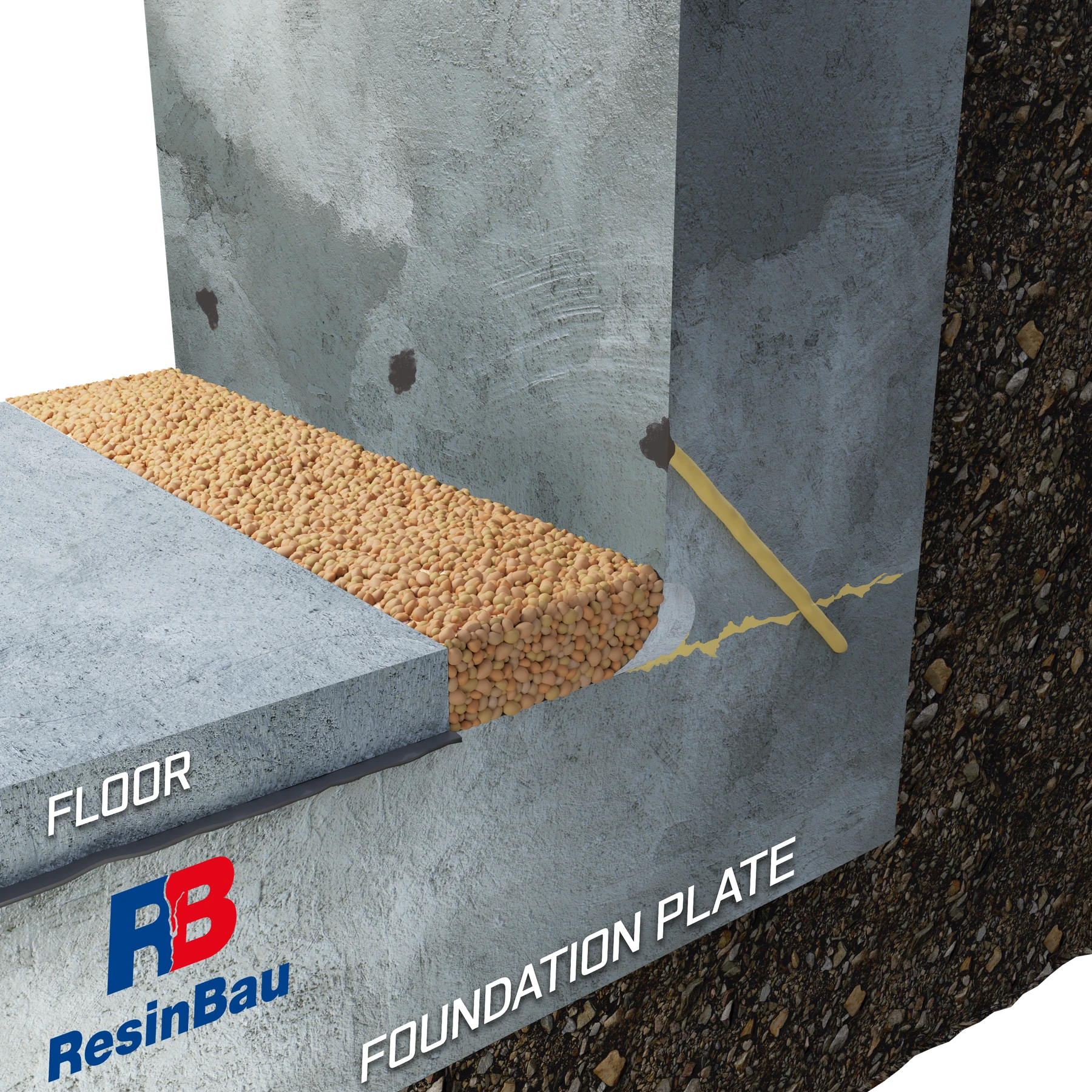

Otkriveni pojas uz zid ispunjen je kamenom frakcijom ili ekspandiranom glinom.

17 · Alternative obnove

Završna obrada A: pojas s pristupom za kontrolu

Prikazani način završne obrade može omogućiti lako otkrivanje popravljenog mjesta. To je uporabna varijanta za odgovarajuće projektiranu zonu, a ne dodatni brtveni materijal.

Nasip ne zamjenjuje primopredaju izvedenog injektiranja. Prilagodite rješenje uporabi prostorije, pristupu i zahtjevima obnove poda.

Provjerite nepropusnost prije prekrivanja.
Odredite način kasnije kontrole.

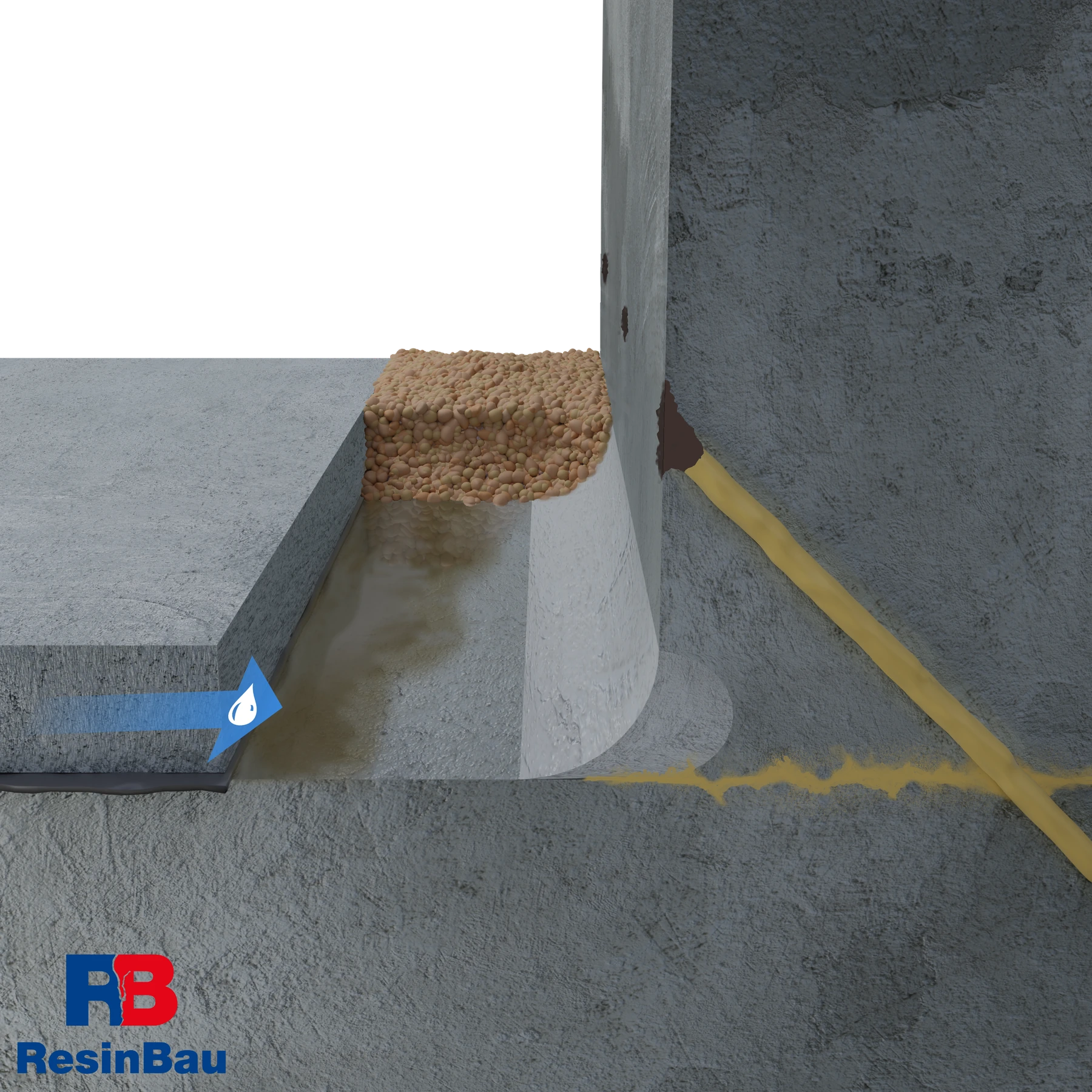

Presjek prikazuje vodu koja se kreće ispod dodatnog poda uz popravljeni spoj.

18 · Dopunjavanje i primopredaja

Razlikujte vodu ispod poda od curenja spoja

Voda vidljiva u kontrolnom pojasu može dotjecati iz slojeva ispod poda unatoč brtvljenju samog spoja zida s pločom. Zato mjesto pojave vlage treba usporediti s rasporedom pojedinih slojeva.

Razlikovanje tih putova pomaže procijeniti popravak i planirati daljnje ispitivanje. Nemojte svaki novi trag vlage automatski smatrati dokazom nedostatka materijala u spoju.

Promatrajte podrijetlo vode.
Procijenite spoj i slojeve poda zasebno.

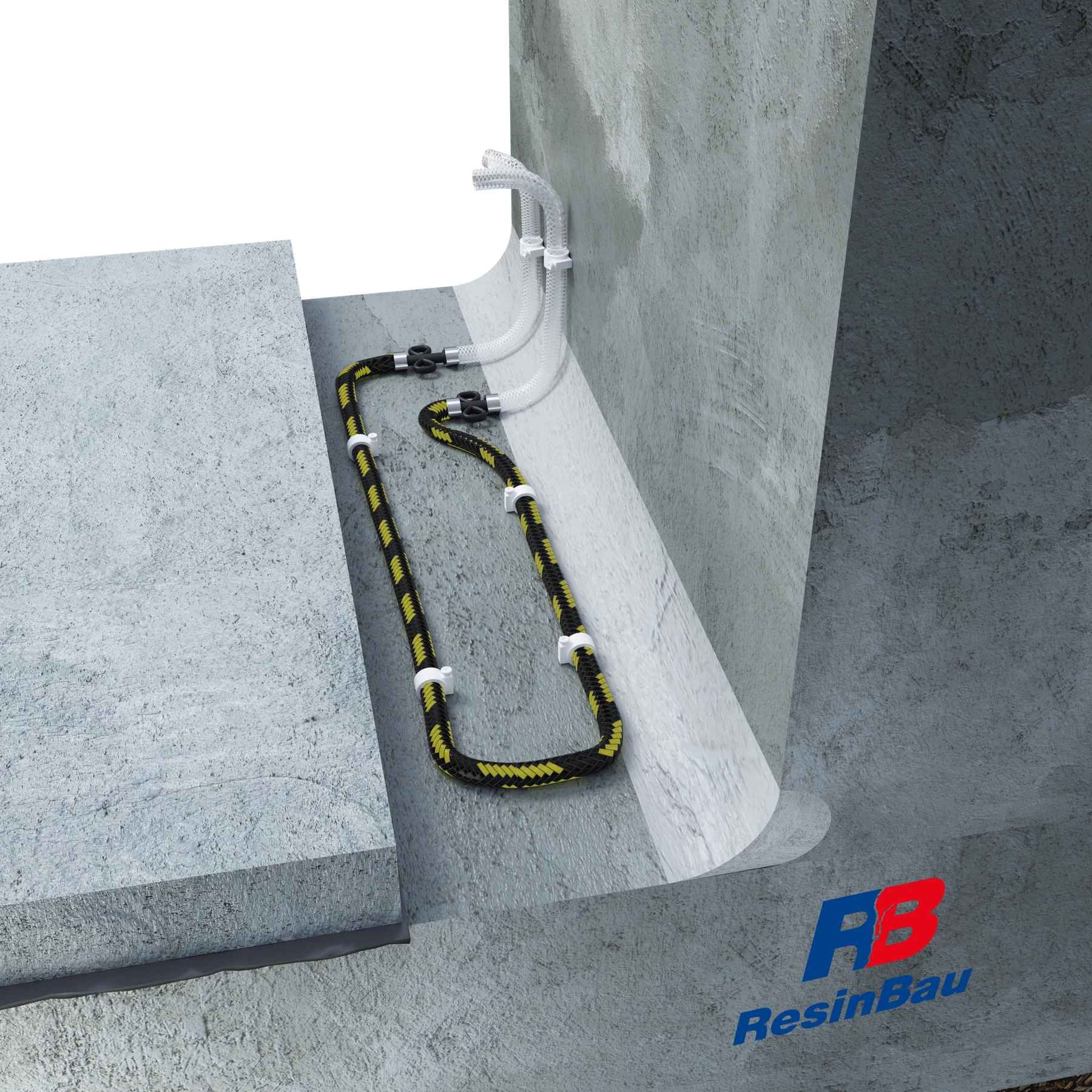

U otkrivenom pojasu uz postojeći zid učvršćeno je crijevo i izvedeni su dostupni krajevi.

19 · Alternative obnove

Završna obrada B: pripremite crijevo prije obnove

Pri obnovi poda može se planirati crijevo kao pristup za buduće injektiranje. Prikazana scena odnosi se na rekonstrukciju nakon lokalnog otkucavanja, a ne na prvo betoniranje novog zida.

Prije prekrivanja odredite trase sekcija, pričvršćenje i pristup objema stranama. Crijevo ne zamjenjuje izvedeni popravak i ne uklanja potrebu za procjenom nepropusnosti prije obnove.

Zabilježite položaj sekcija.
Zaštitite i označite dovode.

Crijeva u obnavljanom spoju →

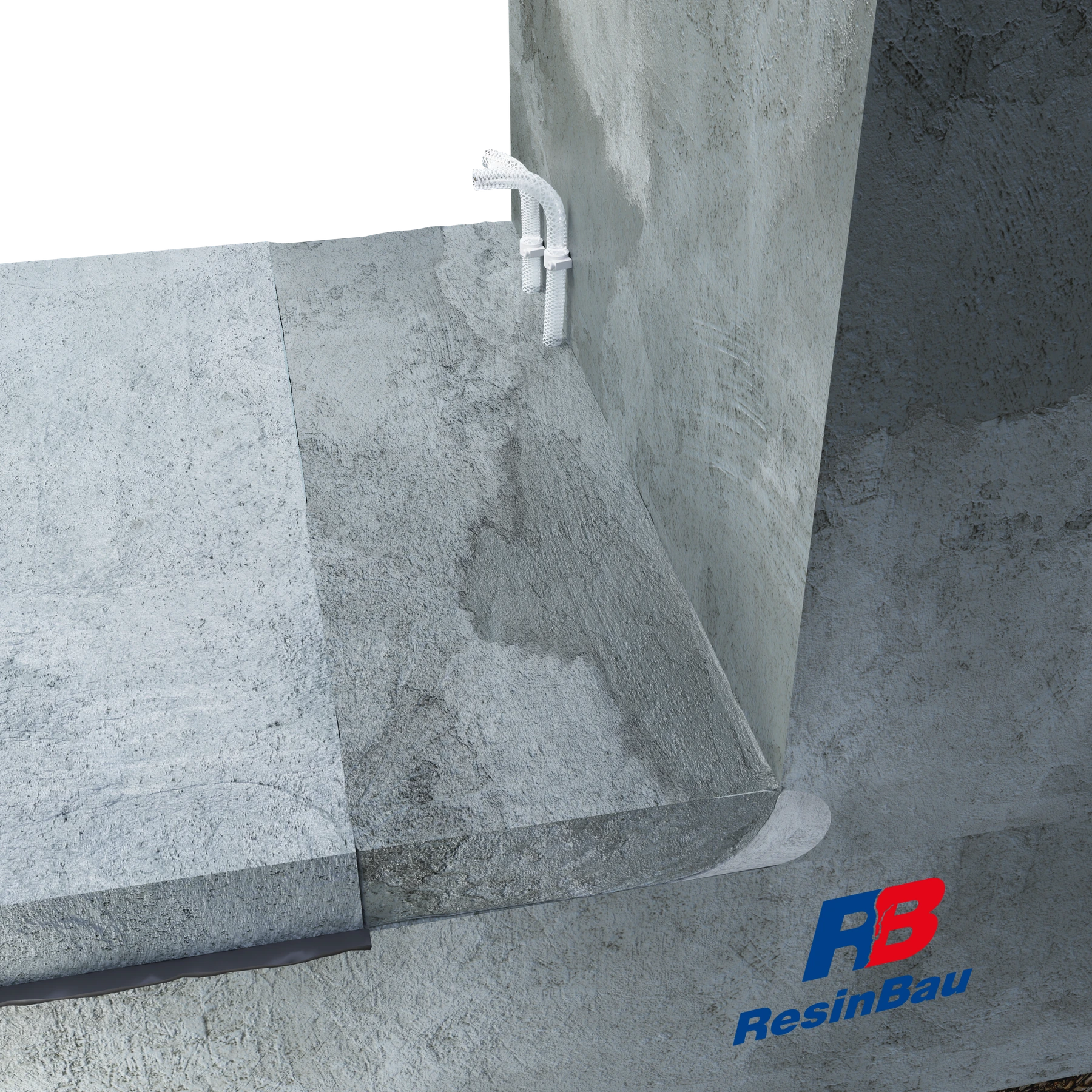

Nakon obnove pojasa poda dostupni krajevi crijeva ostaju uz zid.

20 · Alternative obnove

Obnovite pod uz očuvanje pristupa

Nakon kontrole polaganja obnovite sloj prema usvojenom detalju. Zaštitite crijeva od prignječenja i pomicanja, a priključne točke ostavite dostupnima i jasno označenima.

Prvo buduće injektiranje i ponovna uporaba već ispunjenog crijeva različite su situacije. Mogućnost ponovnog injektiranja ovisi o sustavu, materijalu i načinu završetka prethodnog rada; sama prisutnost krajeva ne osigurava je.

Provjerite pristup nakon obnove.
Predajte kartu sekcija u dokumentaciju.

Odabir materijala za crijevo →

Spoj ispod zida može biti prekriven

Kod radnog spoja zid i ploča nastali su u različitim fazama. Voda se može kretati duž tog spoja i istjecati tek uz rub dodatnog poda. Prije određivanja bušotina utvrdite presjek: debljinu zida, razinu spoja, debljinu poda i položaj temeljne ploče. Provjerite i postojeće trake, crijeva i prethodne popravke.

Razlikujte radni spoj od dilatacije namijenjene pomicanju. Slična linija curenja ne znači istu funkciju spoja. Kod spoja starog zida s novom pločom dodatno ispitajte sljubnice, neravnu podlogu i moguće šupljine. Pogledajte opis ispitivanja takvog spoja u studiji Piotra Kobusa.

Dva načina pristupa, jedna ciljna zona

Kod umjerene debljine poda ulaz u zid može omogućiti presijecanje spoja bez bušenja kroz završni sloj. Kod debelog poda razmotrite ulaz kroz njega koji dalje vodi do odgovarajuće zone. Nije dovoljno da svrdlo prođe ispod vidljivog ruba: mora dosegnuti ispitanu plohu spoja.

U varijanti ulaza kroz pod ekspanzijska guma pakera treba biti u zdravom materijalu zida iza sloja poda, prema geometriji pristupa. Prilagodite tome duljinu tijela i zone gume. Duljina cijele bušotine nije duljina pakera. Kalkulator bušenja spojeva uređuje geometriju, a prve rupe provjeravaju je na objektu.

Kada otkriti lice spoja?

Ako proba pokazuje povezanost točaka i moguće je kontrolirati ubrizgavanje, pod ne treba uklanjati samo radi gledanja linije spoja. Lokalni pojas otkrijte kada prekriveno, propusno lice zahtijeva čišćenje i zatvaranje, a postojeći pod onemogućuje te radnje.

Nakon ispitivanja slojeva odredite opseg zarezivanja i uklanjanja dodatnog poda. Izbušite rupe, pripremite i očistite mjesto za holker, a zatim izvedite predviđeno zatvaranje proizvodom CrackOn.5. Očistite rupe prema tehnologiji materijala; kod smola koje reagiraju s vodom ispiranje može istodobno pokazati povezanost. Ugradite tijela pakera prije pojave smole u rupama.

Proba treba objasniti put protoka

Materijal se pojavljuje na sljedećoj točki

To potvrđuje povezanost. Provjerite odgovara li put zoni spoja i nastavite ispunjavanje prema utvrđenim kriterijima. Sam prvi trag smole ne potvrđuje puni presjek.

Istjecanje uz holker bez daljnjeg prolaza

Provjerite nepropusnost zatvaranja, pogodak i razmak rupa. Smola može odabrati lakši put prema površini; povećavanje tlaka ne rješava automatski taj uzrok.

Rast tlaka bez prihvata materijala

Provjerite prohodnost kompleta, rupu i položaj gume. Moguć je promašaj spoja ili njegov lokalni prekid. Zaustavite ubrizgavanje i utvrdite uzrok.

Velika potrošnja izvan planirane sekcije

Tražite šupljinu ili vezu s drugom zonom. Skraćivanje sekcije, dodatna kontrolna točka ili promjena vremena reakcije mogu biti potrebni prije nastavka.

Ubrizgavajte po dionicama i ostavite vrijeme za kontrolu

Početni razmak smatrajte pretpostavkom za probu. U postojećoj varijanti polazište je polovica debljine zida, ali stvarna povezanost i podloga određuju daljnji raspored. Nemojte ponavljati mrežu ako prve točke ne dosežu zonu ili materijal zaobilazi planiranu dionicu.

Postupno povećavajte postavku, prateći potrošnju, prolaze i lice spoja. Nakon prolaza materijala zatvarajte predviđene točke prema uputama za rad kompleta. Moguće dodatno injektiranje provodite unutar vremena obradivosti materijala i uz kontrolu; smola koja veže ne smije se forsirati samim tlakom. Proširite načela tlaka i promatranja.

Nepropusnost i pristup nakon popravka

Provjerite cijelu dionicu zajedno s krajevima i susjednim mjestima migracije vode. Zabilježite tijek ubrizgavanja i vodne uvjete tijekom kontrole. Vlaga između poda i ploče može potjecati iz drugog puta od popravljanog spoja.

Način obnove poda prilagodite uporabi. Ispuna pojasa koja se može otkriti može olakšati kasniju kontrolu; pri obnovi poda može se planirati crijevo za buduću intervenciju. Njegova ugradnja zahtijeva pravilno polaganje i dostupne krajeve; sama po sebi ne dokazuje nepropusnost izvedenog popravka.
