Διάτρηση και έγχυση αρμών εργασίας

Καθορίστε πρώτα θέση αρμού και διαδρομή νερού. Έπειτα επιλέξτε πρόσβαση, ζώνη έδρασης πάκερ και σημεία που θα δείχνουν πρόοδο πλήρωσης.

Διερεύνηση Διαδικασία και παραλλαγές Επιλογή και επόμενο βήμα

ΠΑΡΑΚΟΛΟΥΘΗΣΤΕ ΤΗΝ ΤΕΧΝΟΛΟΓΙΑ

Αρμός τοίχου και πλάκας: από τη διερεύνηση στην αποκατάσταση

Δείτε την πλήρη τομή και τρεις επιλογές πρόσβασης. Πρόσβαση πάνω από το δάπεδο, μέσω παχέος δαπέδου και τοπική αποκάλυψη είναι εναλλακτικές. Μετά την επιλογή, οι διαφάνειες παρουσιάζουν προετοιμασία, παρατήρηση τροφοδοσίας και δύο τρόπους αποκατάστασης, μεταξύ άλλων με σωλήνα ενέσεων.

Σύνδεση της πλάκας με τρεις τύπους τοίχου: σκυρόδεμα, τούβλο και πέτρα. Το νερό μπορεί να μετακινείται μέσω της σύνδεσης διαφορετικών υλικών.

01 · Διερεύνηση

Διερευνήστε τον αρμό και τη διαδρομή νερού

Πρώτα καθορίστε ποια στοιχεία σχηματίζουν τη μη στεγανή σύνδεση. Η πλάκα θεμελίωσης, ο τοίχος και το πρόσθετο δάπεδο έχουν διαφορετικές λειτουργίες. Η υγρασία που φαίνεται κοντά στο δάπεδο δεν προσδιορίζει ακόμη το σημείο όπου πρέπει να οδηγηθεί το ενέσιμο υλικό.

Τα τρία εικονιζόμενα υλικά τοίχου είναι εναλλακτικά υποστρώματα. Η διαδρομή της οπής, η τοποθέτηση του πάκερ και το υλικό στεγάνωσης επιλέγονται σύμφωνα με την πραγματική διατομή, το νερό και τις μετακινήσεις στη σύνδεση. Οι επόμενες εικόνες δείχνουν πρώτα την πρόσβαση χωρίς αποκάλυψη και έπειτα μια χωριστή παραλλαγή με τοπική καθαίρεση.

Διαχωρίστε το δάπεδο από τη φέρουσα πλάκα.
Εξακριβώστε αν η διαρροή προέρχεται από τη σύνδεση ή από άλλη στρώση.

Επιλογή υλικού για τη σύνδεση →

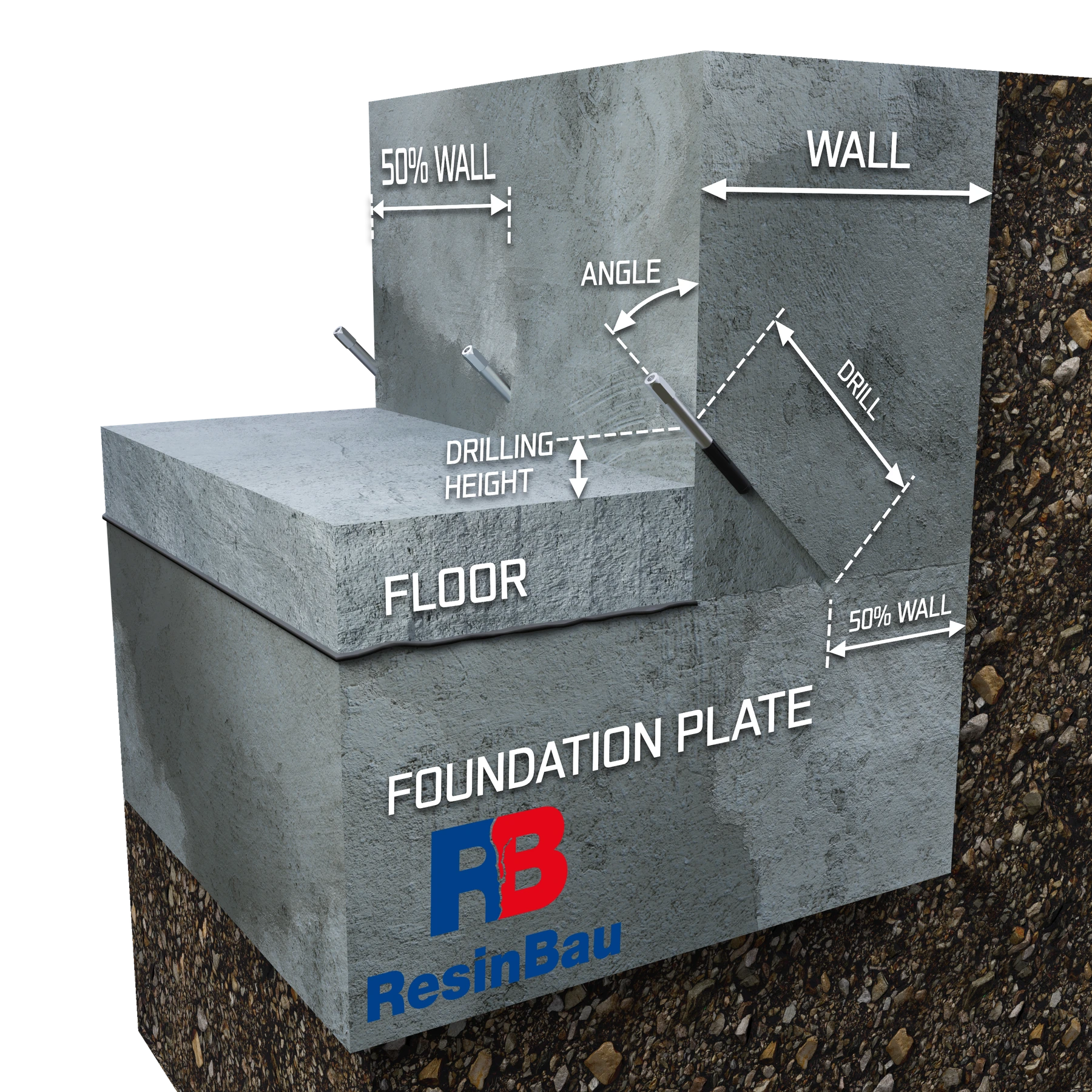

Η λοξή οπή από την όψη του τοίχου τέμνει τη σύνδεση πάνω από την πλάκα θεμελίωσης· το πρόσθετο δάπεδο παραμένει στη θέση του.

02 · Πρόσβαση χωρίς καθαίρεση

Λύση A: πρόσβαση πάνω από λεπτό δάπεδο

Όταν το επιτρέπει η γεωμετρία, η οπή ξεκινά πάνω από το δάπεδο και τέμνει τη στοχευμένη σύνδεση στο εσωτερικό του τοίχου. Το ύψος εκκίνησης, η γωνία και το μήκος προκύπτουν συνδυαστικά από το πάχος του τοίχου και τη θέση του διακένου.

Το WALL δηλώνει το πάχος του τοίχου, το FLOOR το πρόσθετο δάπεδο, το FOUNDATION PLATE την πλάκα θεμελίωσης, το ANGLE τη γωνία και το DRILL το μήκος διάτρησης. Το DRILLING HEIGHT δηλώνει το ύψος εκκίνησης της οπής πάνω από την άνω επιφάνεια του δαπέδου. Η ένδειξη 50% αποτελεί παραδοχή της εικονιζόμενης παραλλαγής· η επίτευξη της σύνδεσης πρέπει να επιβεβαιωθεί επιτόπου.

Μετρήστε την πραγματική διατομή.
Λάβετε υπόψη τη θέση του οπλισμού και των εγκαταστάσεων.

Υπολογίστε την πρόσβαση στη σύνδεση →

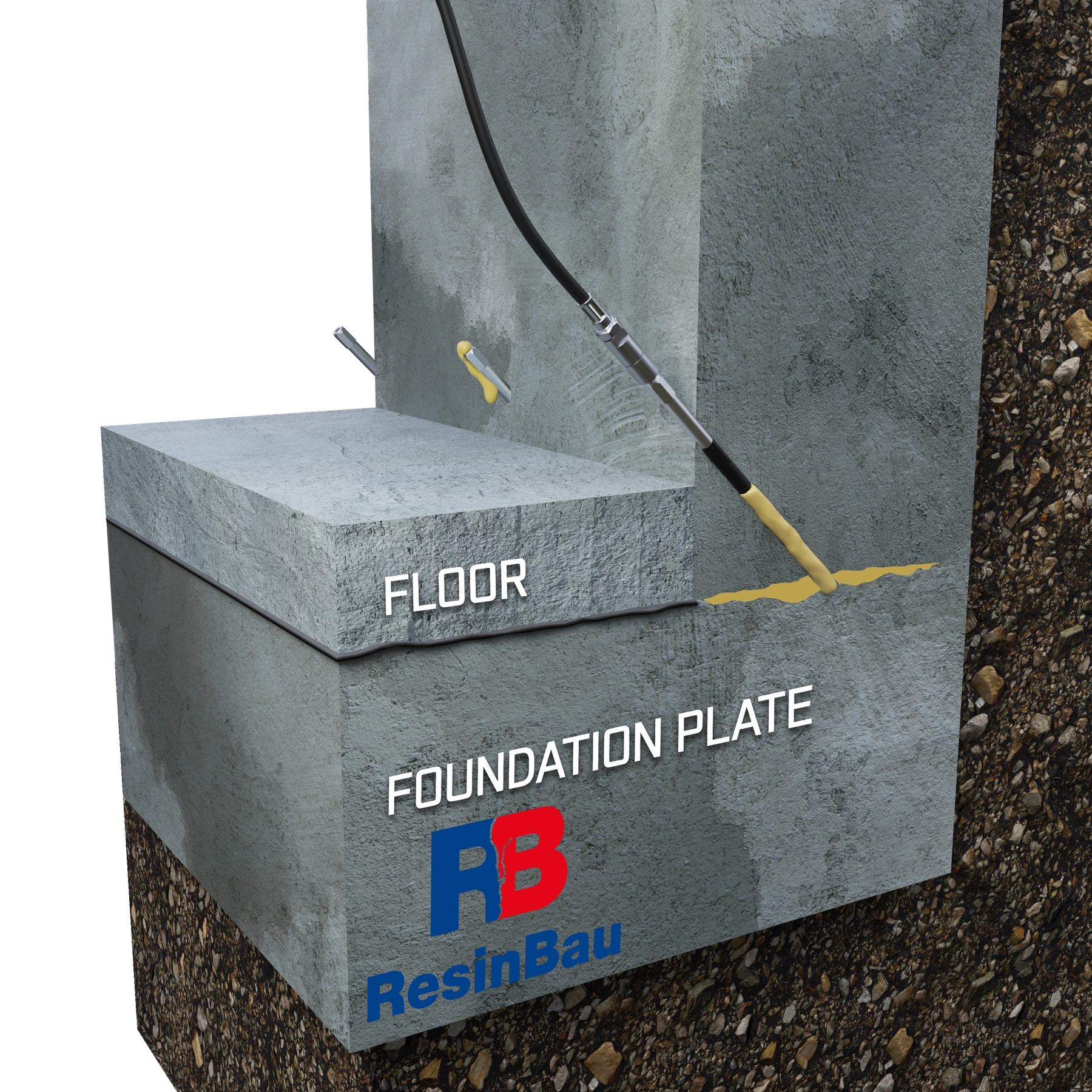

Το υλικό που εγχέεται στη σύνδεση εμφανίζεται στο επόμενο σημείο.

03 · Πρόσβαση χωρίς καθαίρεση

Ελέγξτε την παραλλαγή A με δοκιμαστική έγχυση

Το δοκιμαστικό σημείο πρέπει να δείξει αν η οπή επικοινωνεί πράγματι με τη σύνδεση. Παρακολουθήστε την απορρόφηση, την πίεση και το σημείο εμφάνισης του υλικού, χωρίς να συμπεραίνετε μόνο από το μήκος του τρυπανιού.

Η διέλευση προς το γειτονικό πάκερ επιβεβαιώνει την επικοινωνία, αλλά όχι την πλήρη πλήρωση ολόκληρου του διακένου. Η απουσία διέλευσης απαιτεί έλεγχο της πρόσβασης, της ελεύθερης διόδου και της διαδρομής μετακίνησης· από μόνη της δεν δικαιολογεί καθαίρεση του δαπέδου.

Παρακολουθήστε περισσότερα από ένα σημεία.
Μην ταυτίζετε την επικοινωνία με την επιβεβαίωση στεγανότητας.

Δοκιμή εφαρμογής →

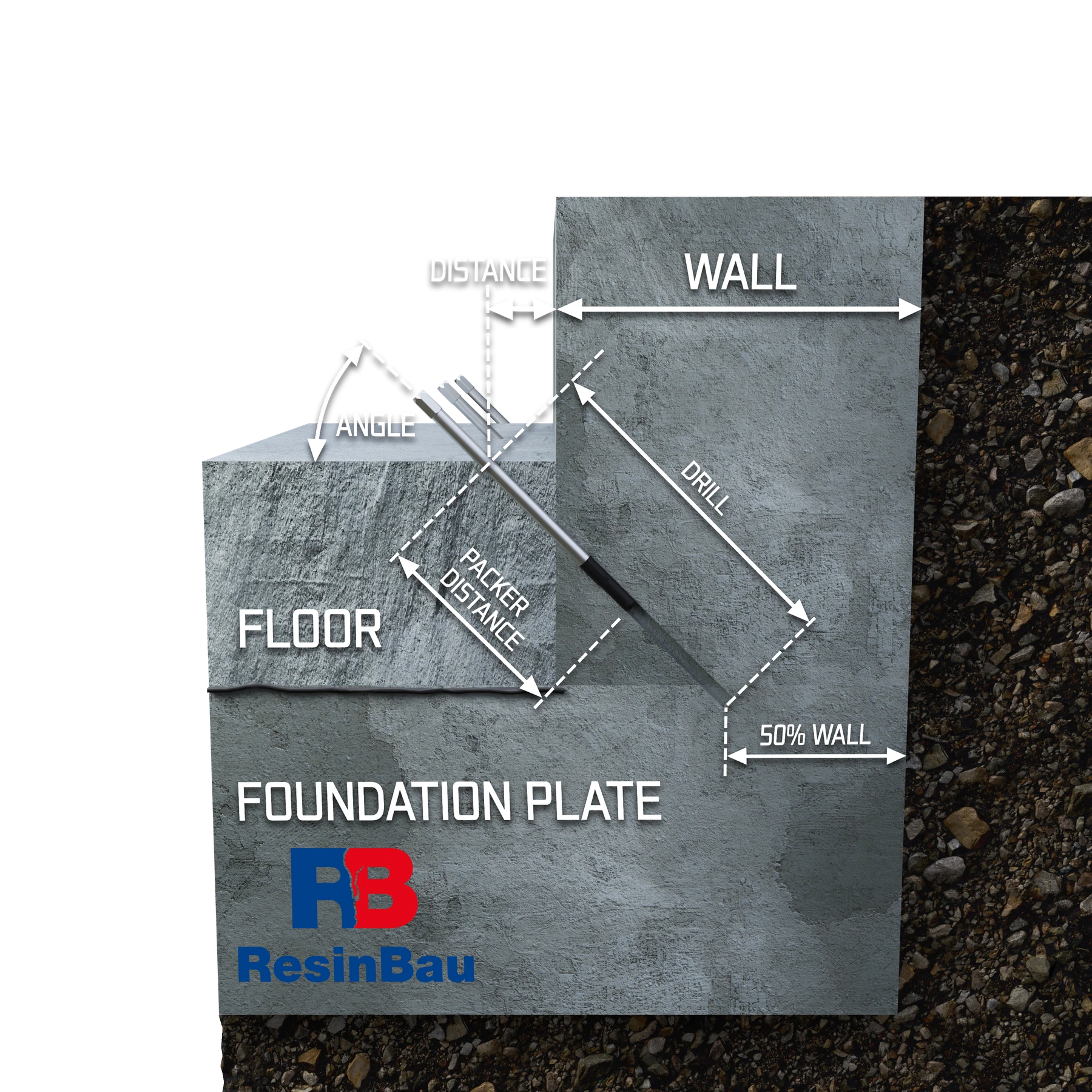

Η παχύτερη στρώση δαπέδου μεταβάλλει την αρχή της διάτρησης· η ζώνη τοποθέτησης του πάκερ πρέπει να βρίσκεται στο κατάλληλο υλικό του τοίχου.

04 · Πρόσβαση χωρίς καθαίρεση

Παραλλαγή B: πρόσβαση μέσα από παχύ δάπεδο

Αν το δάπεδο καλύπτει το απαιτούμενο ύψος εκκίνησης, η εικονιζόμενη παραλλαγή οδηγεί την οπή μέσα από αυτή την πρόσθετη στρώση στον τοίχο και στη σύνδεση. Το πάχος του δαπέδου δεν επιτρέπεται να αντικαθίσταται από το πάχος της πλάκας θεμελίωσης.

Το DISTANCE δηλώνει την απόσταση από την όψη και το PACKER DISTANCE το βάθος τοποθέτησης του πάκερ. Το ελαστικό του πάκερ πρέπει να στεγανοποιεί την οπή σε υγιές υπόστρωμα και να αφήνει ελεύθερη την πρόσβαση στο διάκενο. Η τοποθέτηση αποκλειστικά σε αδύναμο δάπεδο μπορεί να μην επαρκεί.

Ελέγξτε την πρόσβαση και το πραγματικό μήκος του πάκερ.
Διερευνήστε τις στρώσεις κάτω από το δάπεδο.

Επιλέξτε το μήκος του πάκερ →

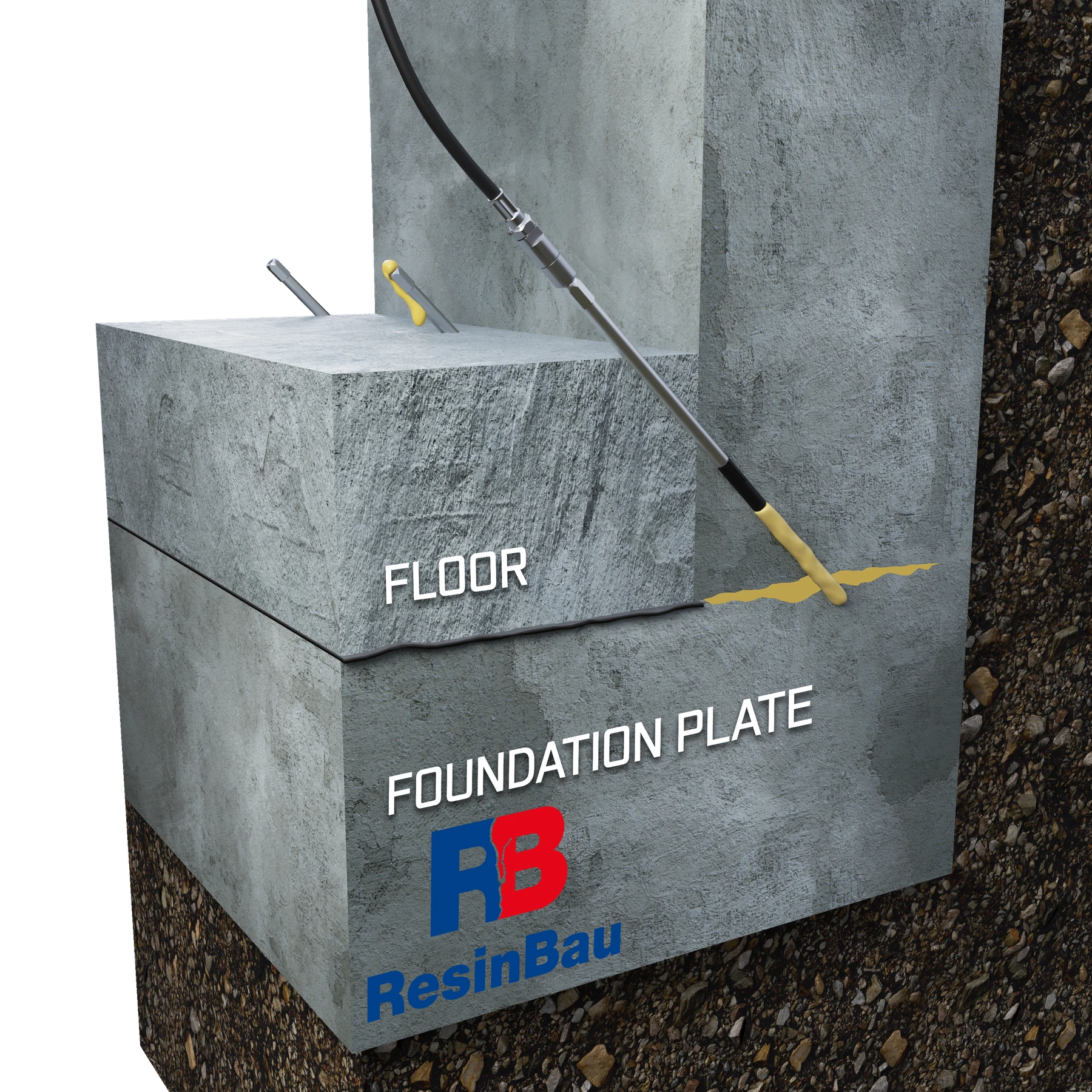

Το πάκερ τροφοδοτεί υλικό μέσα από το παχύ δάπεδο στη σύνδεση τοίχου και πλάκας· παρακολουθείται το γειτονικό σημείο.

05 · Πρόσβαση χωρίς καθαίρεση

Ελέγξτε την παραλλαγή B πριν επεκτείνετε τις εργασίες

Μετά την τοποθέτηση, ελέγξτε αν η διάταξη διατηρεί τη στεγανότητα γύρω από το πάκερ και οδηγεί το υλικό στη διερευνημένη ζώνη. Το υλικό που εμφανίζεται κάτω από το δάπεδο μπορεί να υποδεικνύει διαφορετική διαδρομή από τη στοχευμένη σύνδεση.

Αν η δοκιμή επιβεβαιώσει την πρόσβαση και τη δυνατότητα ελέγχου της έγχυσης, το δάπεδο μπορεί να παραμείνει. Αποφασίστε την τοπική αποκάλυψή του μόνο μετά την αξιολόγηση της διατομής, της στεγανότητας του μετώπου και της αιτίας της ανεπιτυχούς δοκιμής.

Συγκρίνετε την παρατήρηση με την προβλεπόμενη διατομή.
Καταγράψτε τα σημεία εκροής και την κατανάλωση.

Πίεση και παρατήρηση →

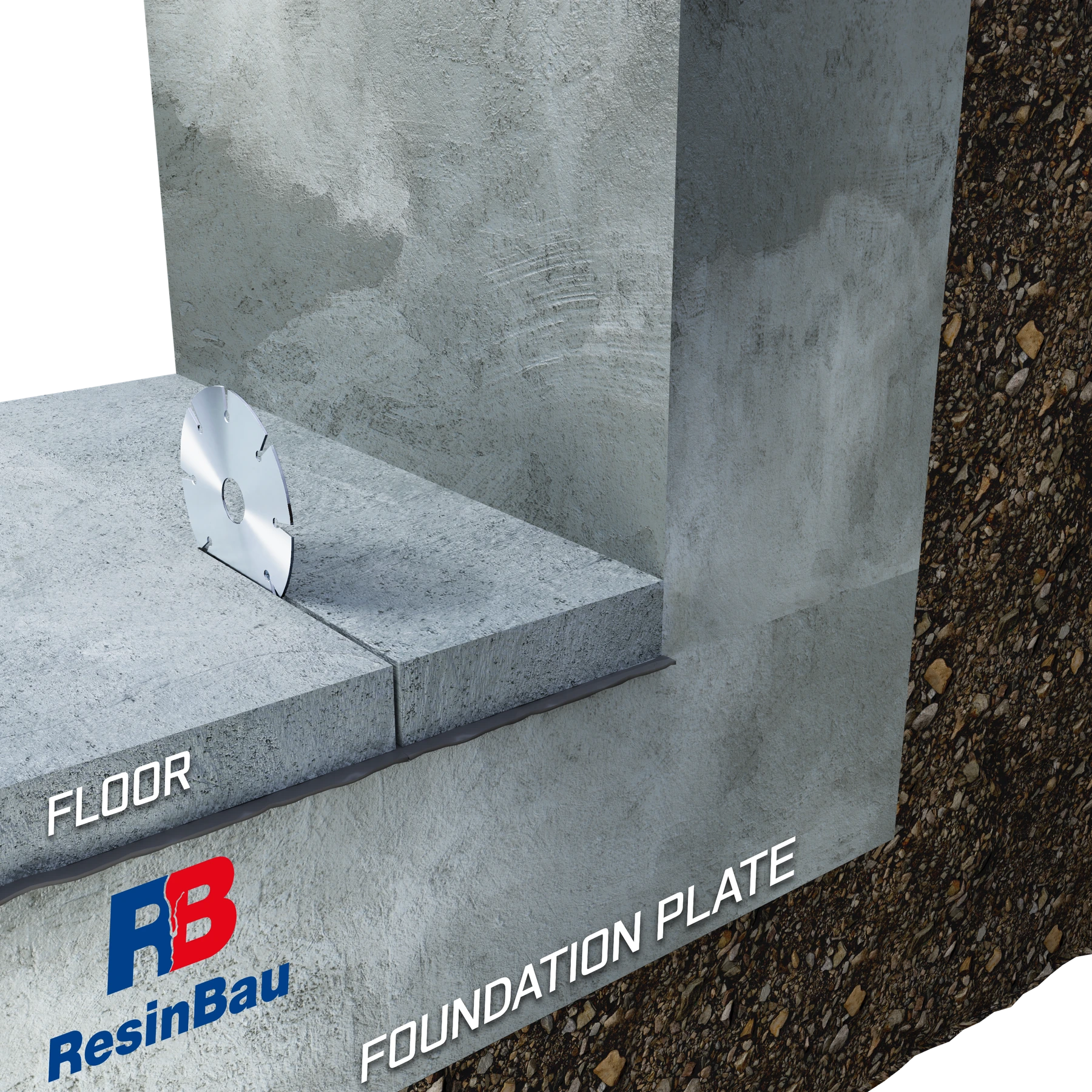

Η κοπή του πρόσθετου δαπέδου ορίζει το όριο της τοπικής αποκάλυψης της σύνδεσης.

06 · Αποκάλυψη της σύνδεσης

Παραλλαγή C: οριοθετήστε και κόψτε τη λωρίδα αποκάλυψης

Αυτή η παραλλαγή αρχίζει μόνο όταν η αποκάλυψη είναι απαραίτητη για την προετοιμασία ή τη σφράγιση της μη στεγανής ζώνης. Η κοπή διαμορφώνει το όριο της καθαίρεσης και περιορίζει το ανεξέλεγκτο σπάσιμο του δαπέδου.

Καθορίστε την έκταση και το βάθος βάσει των διερευνημένων στρώσεων. Το σχέδιο δεν επιτρέπει την κοπή της φέρουσας πλάκας, του οπλισμού ή κρυφών εγκαταστάσεων.

Επιβεβαιώστε ποιο στοιχείο είναι δάπεδο και ποιο φέρουσα κατασκευή.
Οριοθετήστε μόνο την απαραίτητη λωρίδα εργασίας.

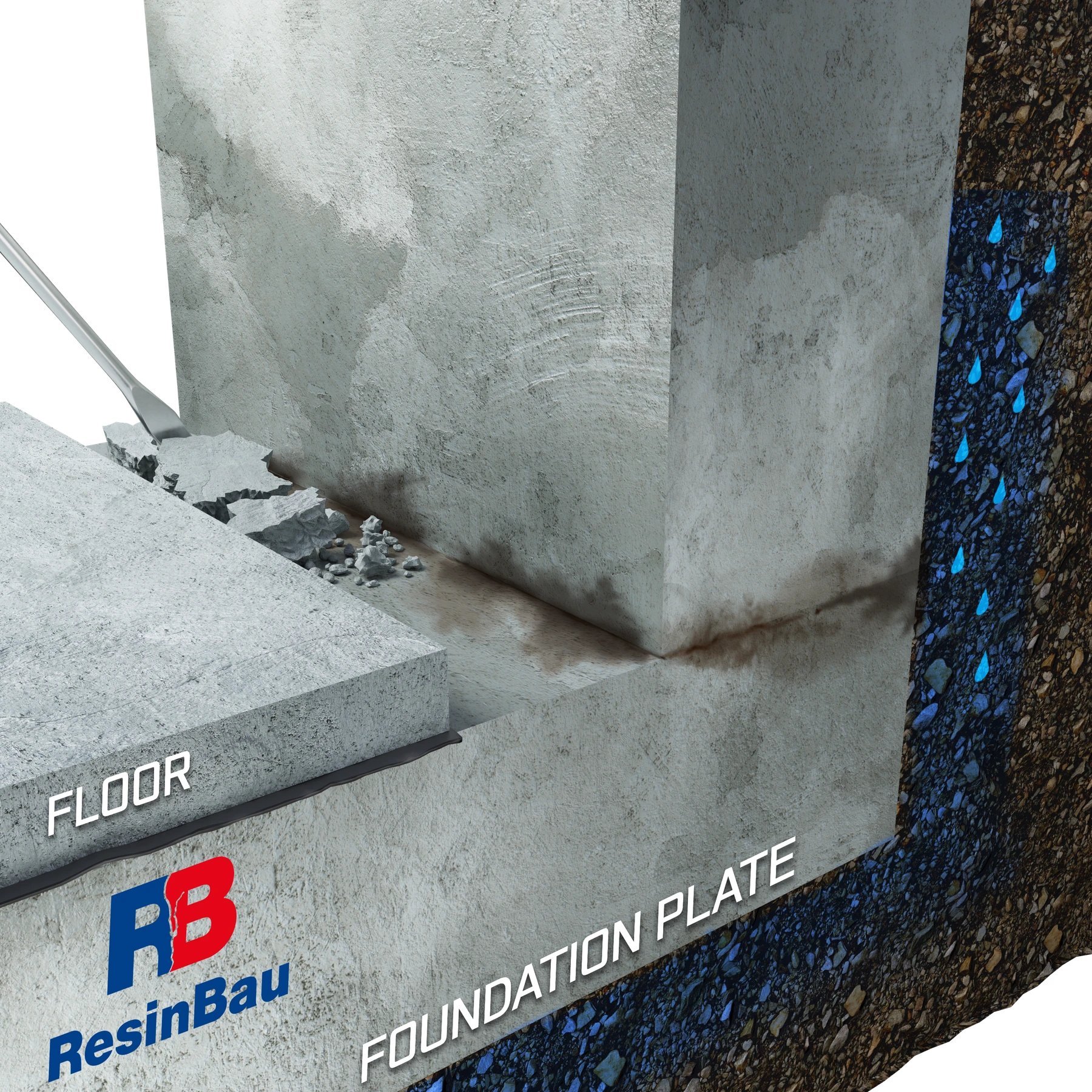

Η τοπική αφαίρεση του δαπέδου αποκαλύπτει τη σύνδεση στη βάση του τοίχου.

07 · Αποκάλυψη της σύνδεσης

Αφαιρέστε την οριοθετημένη λωρίδα και εξετάστε τη σύνδεση

Μετά την αφαίρεση της οριοθετημένης λωρίδας μπορείτε να εξετάσετε το μέτωπο της σύνδεσης, τα χαλαρά τμήματα και τα σημεία εισροής. Πρόκειται για στάδιο επαλήθευσης της προηγούμενης διερεύνησης και όχι μόνο για προετοιμασία χώρου για τα εργαλεία.

Καθαρίστε την αποκαλυφθείσα λεπτομέρεια και ελέγξτε αν η γεωμετρία που προέκυψε συμφωνεί με το σχέδιο. Αλλαγή των στρώσεων ή της θέσης του διακένου απαιτεί διόρθωση της περαιτέρω πρόσβασης.

Μην επεμβαίνετε στον οπλισμό.
Ενημερώστε το σχέδιο μετά την αποκάλυψη.

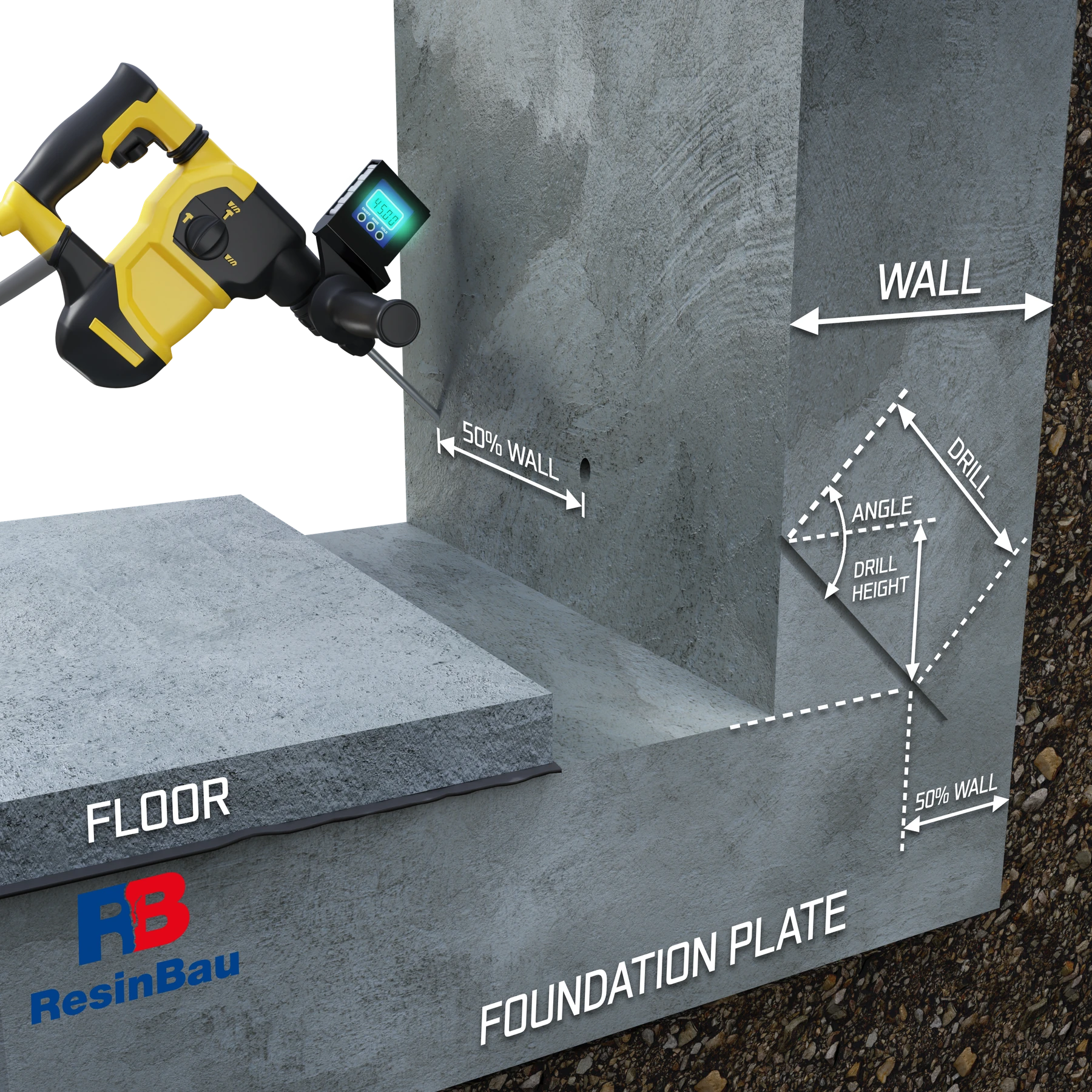

Μετά την αποκάλυψη του δαπέδου, οι λοξές οπές οδηγούν από την όψη του τοίχου στη διερευνημένη σύνδεση.

08 · Προετοιμασία οπών

Χαράξτε και διανοίξτε τις οπές προς τη σύνδεση

Οι οπές πρέπει να τέμνουν τη σύνδεση στην προβλεπόμενη ζώνη. Διατηρήστε επαναλαμβανόμενη γεωμετρία, προσαρμόζοντάς την όμως στις πραγματικές μεταβολές του πάχους και της πορείας της σύνδεσης.

Η απόσταση εκκίνησης της διάτρησης, η γωνία και το μήκος είναι αλληλοεξαρτώμενα. Η μεταβολή μιας διάστασης μπορεί να μετατοπίσει το άκρο της οπής εκτός στόχου, επομένως η ένδειξη της γωνίας από μόνη της δεν αρκεί.

Ελέγξτε την επίτευξη του στόχου σε δοκιμαστικό τμήμα.
Ελέγχετε το βάθος και τη διεύθυνση.

Γεωμετρία διάτρησης συνδέσεων →

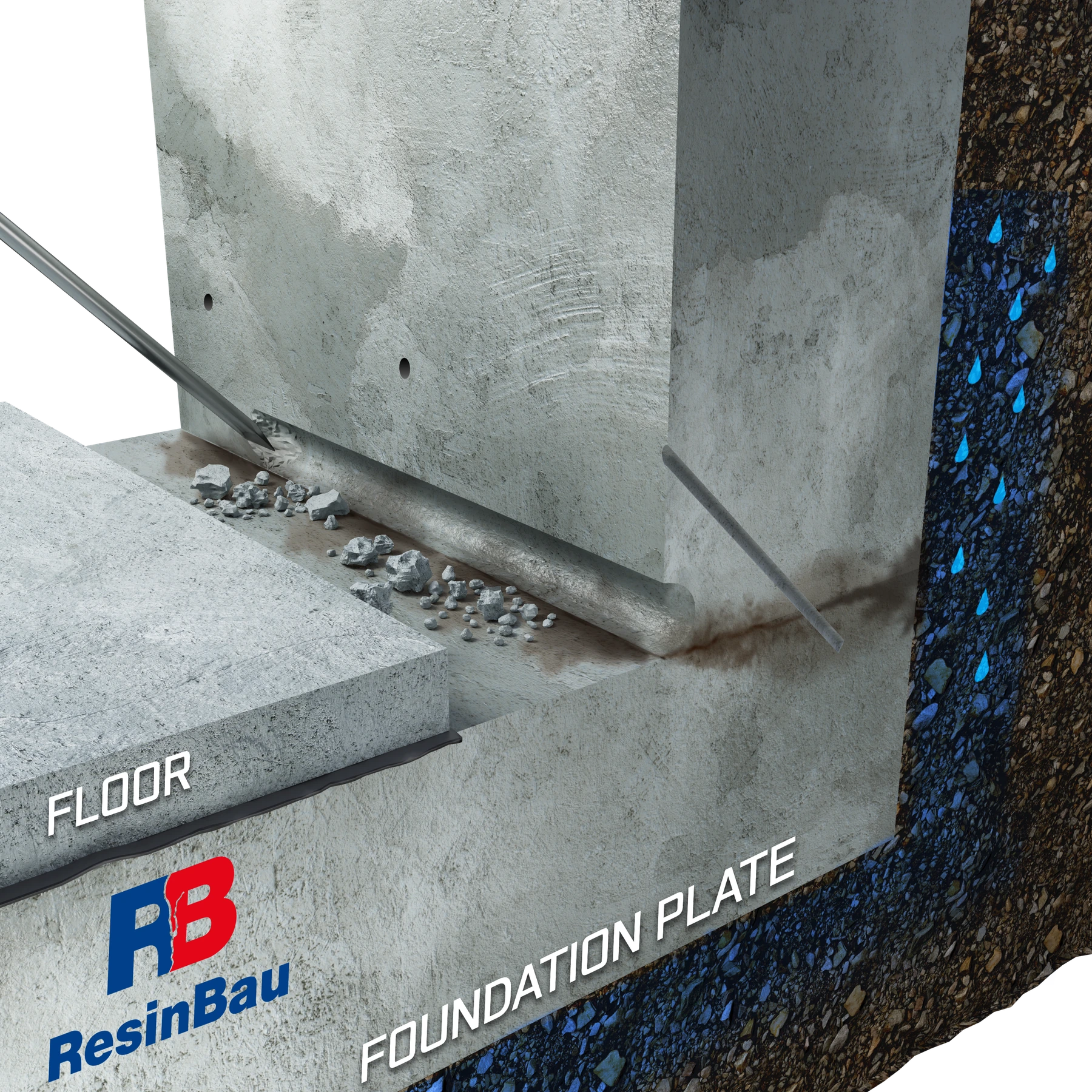

Η εγκοπή στη βάση του τοίχου προετοιμάζει το υπόστρωμα για τη διαμόρφωση λουκιού κονιάματος.

09 · Προετοιμασία μετώπου

Προετοιμάστε τη θέση για τη σφράγιση του μετώπου

Η προετοιμασμένη εγκοπή πρέπει να παρέχει στήριξη και πρόσφυση στη σφράγιση του μετώπου. Αφαιρέστε αδύναμα τμήματα και ρύπους που θα μπορούσαν να προκαλέσουν αποκόλληση κατά την έγχυση.

Η έκταση της εγκοπής προκύπτει από την προβλεπόμενη λεπτομέρεια. Μην την εμβαθύνετε χωρίς διερεύνηση της κατασκευής και μην καλύπτετε με αυτήν ενδείξεις διαφορετικής διαδρομής εισροής.

Διατηρήστε υγιές υπόστρωμα.
Μην καταστρέψετε τα χείλη των οπών.

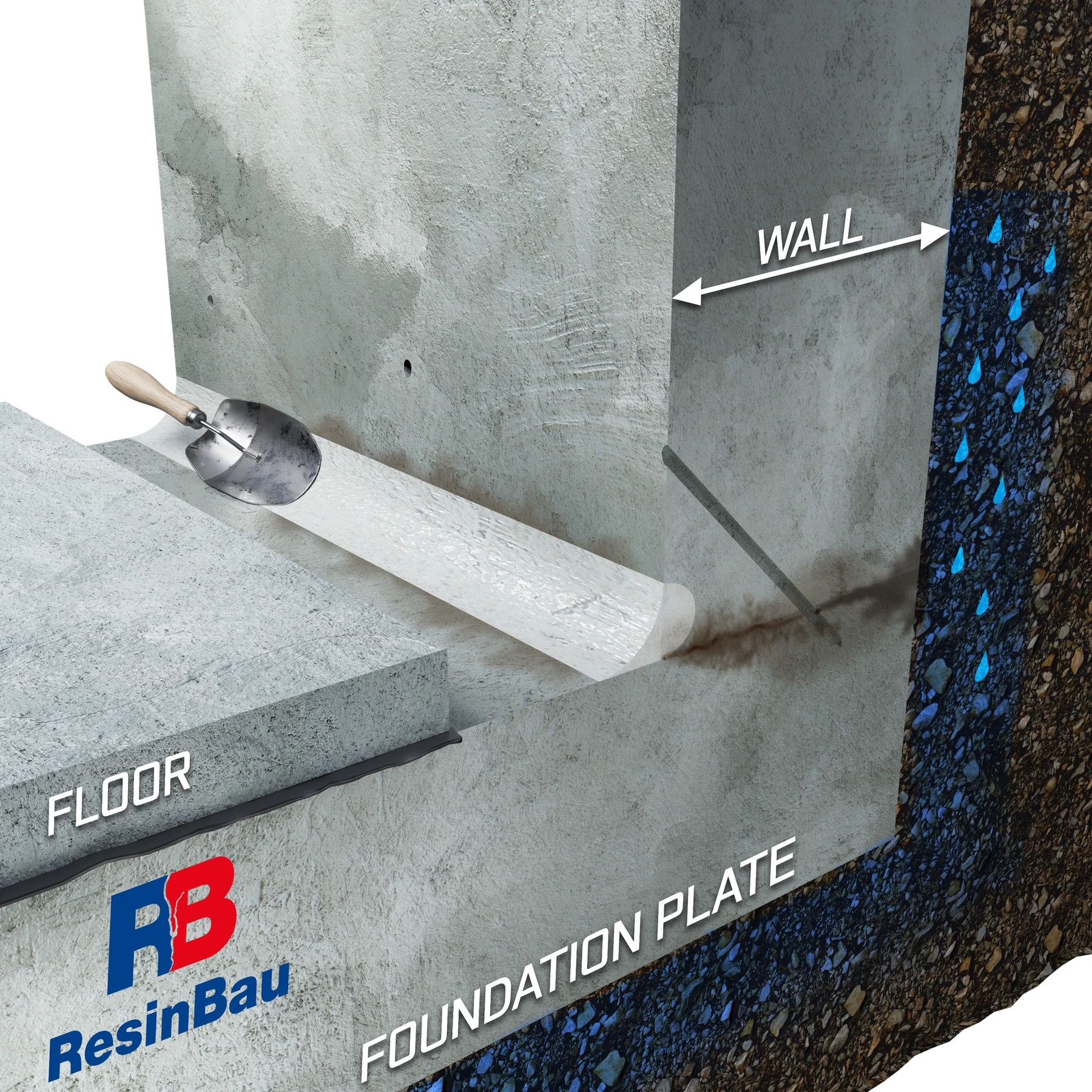

Το λούκι κονιάματος σφραγίζει το μέτωπο της σύνδεσης μεταξύ τοίχου και πλάκας.

10 · Προετοιμασία μετώπου

Διαμορφώστε λούκι κονιάματος για τον περιορισμό της εκροής

Το λούκι κονιάματος περιορίζει τη διαφυγή ενέσιμου υλικού στην επιφάνεια και βοηθά να οδηγηθεί στο εσωτερικό της σύνδεσης. Ελέγξτε την προετοιμασία του υποστρώματος και τις συνθήκες εφαρμογής του CrackOn.5 στο τεχνικό φυλλάδιο του προϊόντος.

Η κύρια στεγάνωση δημιουργείται μέσα στη σύνδεση. Ένα καινούργιο λούκι κονιάματος από μόνο του δεν επιβεβαιώνει την πλήρωση του διακένου και ο ρόλος του στη μετέπειτα αποκατάσταση πρέπει να καθοριστεί πριν από την εργασία.

Διατηρήστε την πρόσβαση στα σημεία έγχυσης.
Ελέγξτε τη συνέχεια της σφράγισης.

CrackOn.5 — συνθήκες εφαρμογής →

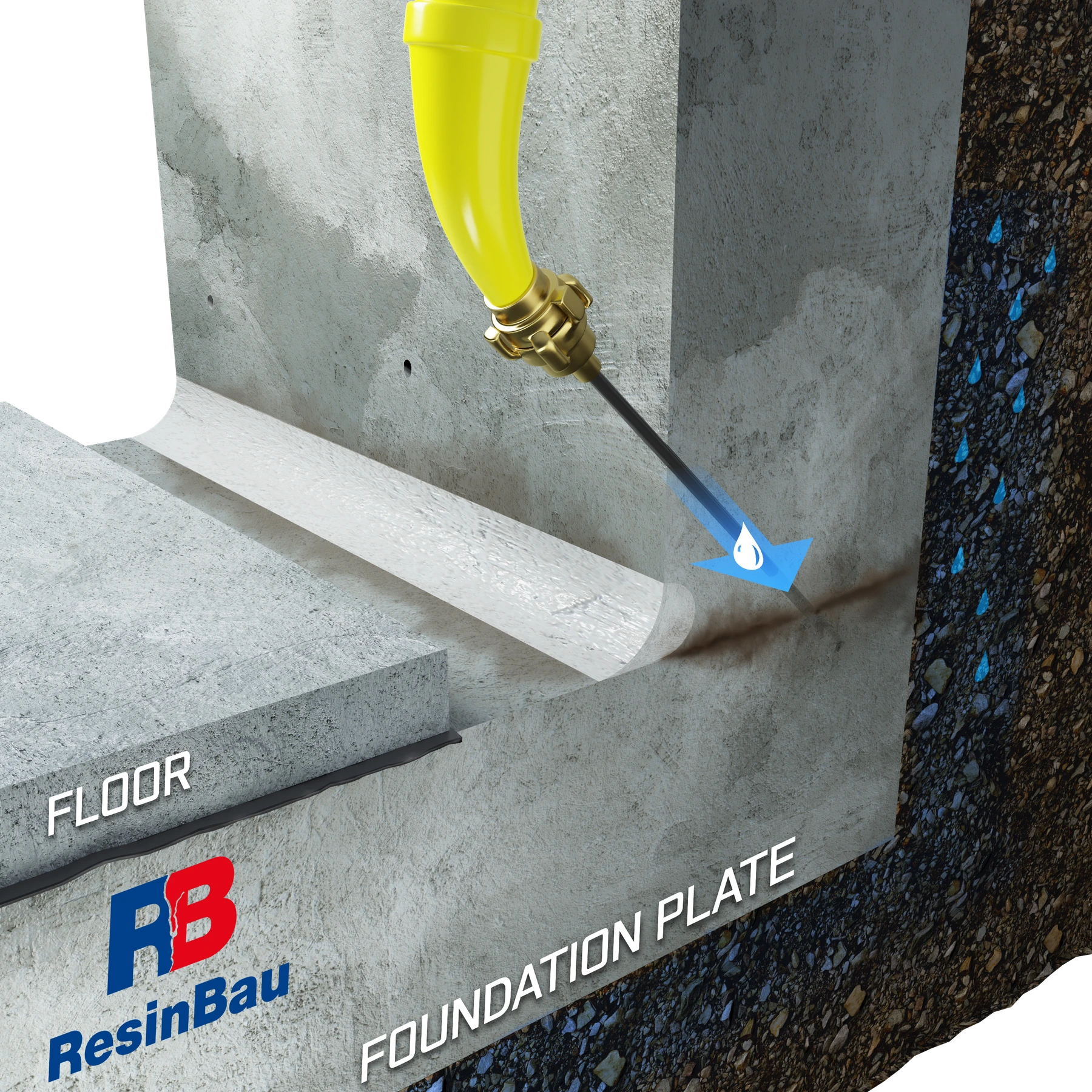

Η έκπλυση απομακρύνει τη σκόνη από την οπή πριν από την τοποθέτηση του πάκερ.

11 · Προετοιμασία οπών

Καθαρίστε τις οπές και επιβεβαιώστε ότι είναι ελεύθερες

Η σκόνη και τα προϊόντα διάτρησης δυσχεραίνουν την τοποθέτηση του πάκερ και την πρόσβαση του υλικού στη σύνδεση. Το εικονιζόμενο στάδιο περιλαμβάνει έκπλυση των οπών· το μέσο και η μέθοδος προετοιμασίας πρέπει να είναι συμβατά με το επιλεγμένο υλικό και το υπόστρωμα.

Διαχωρίστε τον καθαρισμό της οπής από την έκπλυση της αντλίας. Η εισαγωγή νερού στη διαδρομή ρητίνης που αντιδρά με νερό μπορεί να ξεκινήσει την αντίδραση μέσα στον εξοπλισμό.

Ελέγξτε ότι απομακρύνθηκαν τα προϊόντα διάτρησης.
Προσαρμόστε την προετοιμασία στο ενέσιμο υλικό.

Καθαρισμός συστήματος τροφοδοσίας →

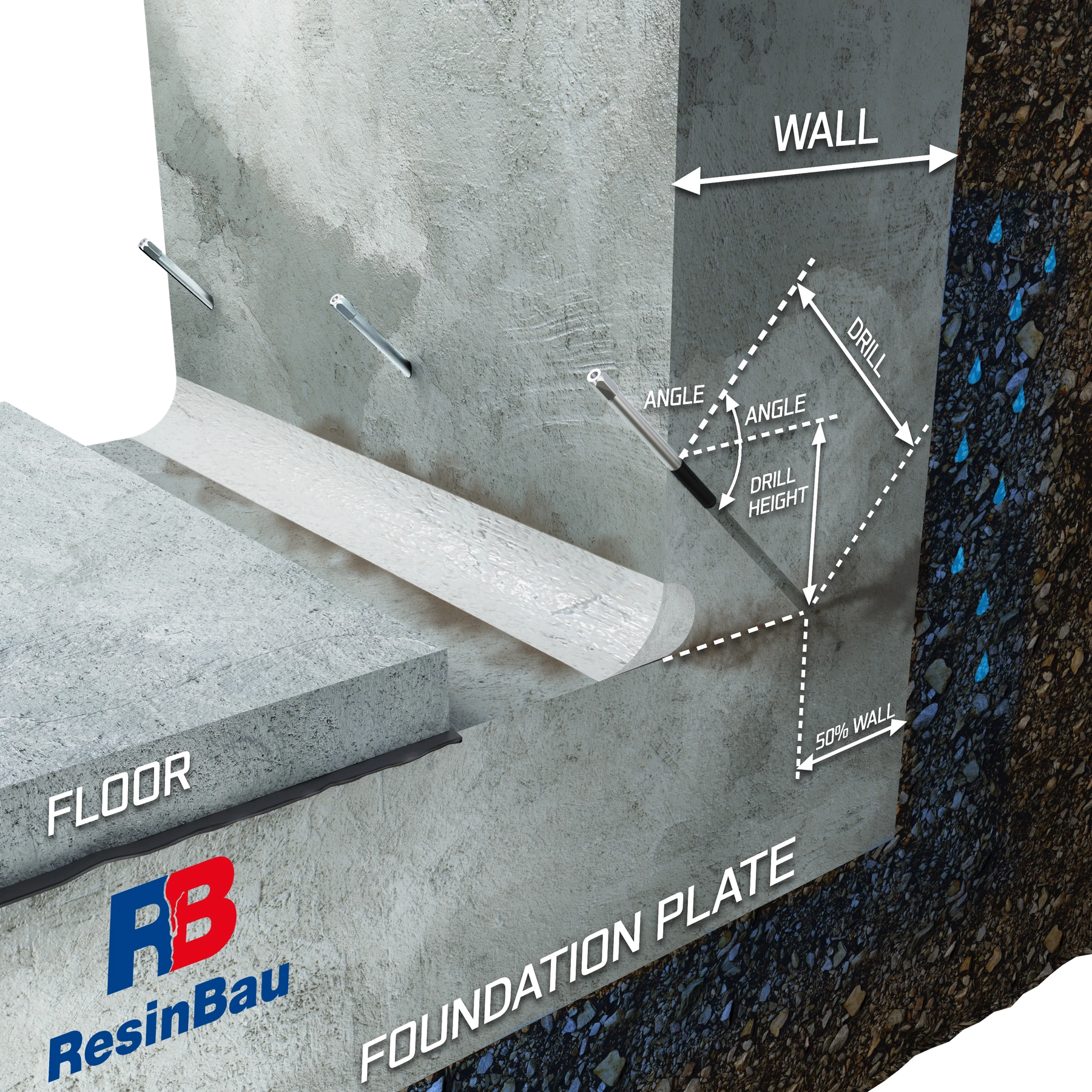

Τα πάκερ στις διανοιγμένες οπές οδηγούν στη σύνδεση πίσω από το λούκι κονιάματος.

12 · Έγχυση

Τοποθετήστε τα πάκερ σε υγιές υπόστρωμα

Επιλέξτε το πάκερ σύμφωνα με την πραγματική διάμετρο της οπής, το πάχος των στρώσεων και τη θέση στεγάνωσης του ελαστικού. Το πάκερ πρέπει να παραμένει σταθερό και η διαδρομή τροφοδοσίας του δεν πρέπει να φράσσεται από λανθασμένη τοποθέτηση.

Το σχέδιο δείχνει τη γεωμετρική πρόσβαση στη σύνδεση. Οι διαστασιολογήσεις δεν καθορίζουν την επιτρεπόμενη πίεση του τοίχου ούτε τη δύναμη σύσφιξης κάθε μοντέλου πάκερ.

Ελέγξτε τη στεγανότητα των συνδέσεων.
Διατηρήστε τη δυνατότητα παρακολούθησης των γειτονικών σημείων.

Χαλύβδινα πάκερ →

Το κίτρινο υλικό φτάνει στη σύνδεση· το γειτονικό σημείο επιτρέπει την παρακολούθηση της επικοινωνίας.

13 · Έγχυση

Ξεκινήστε την έγχυση και παρακολουθήστε τη διέλευση

Ξεκινήστε σε δοκιμαστικό τμήμα και παρακολουθήστε ταυτόχρονα την απορρόφηση, την πίεση και τις εκροές. Το υλικό πρέπει να παραμένει στη διερευνημένη ζώνη και να μη χάνεται ανεξέλεγκτα σε κοιλότητες κάτω από το δάπεδο.

Η εμφάνιση υλικού στο επόμενο σημείο αποτελεί ένδειξη εξάπλωσης. Καταγράψτε την παρατήρηση και προσαρμόστε την περαιτέρω έγχυση στον χρόνο εργασιμότητας του υλικού και στη συμπεριφορά της κατασκευής.

Ελέγχετε το λούκι κονιάματος και την επιφάνεια.
Μην αυξάνετε την πίεση μόνο για να εξαναγκάσετε τη διέλευση.

Ανάγνωση πίεσης και παροχής →

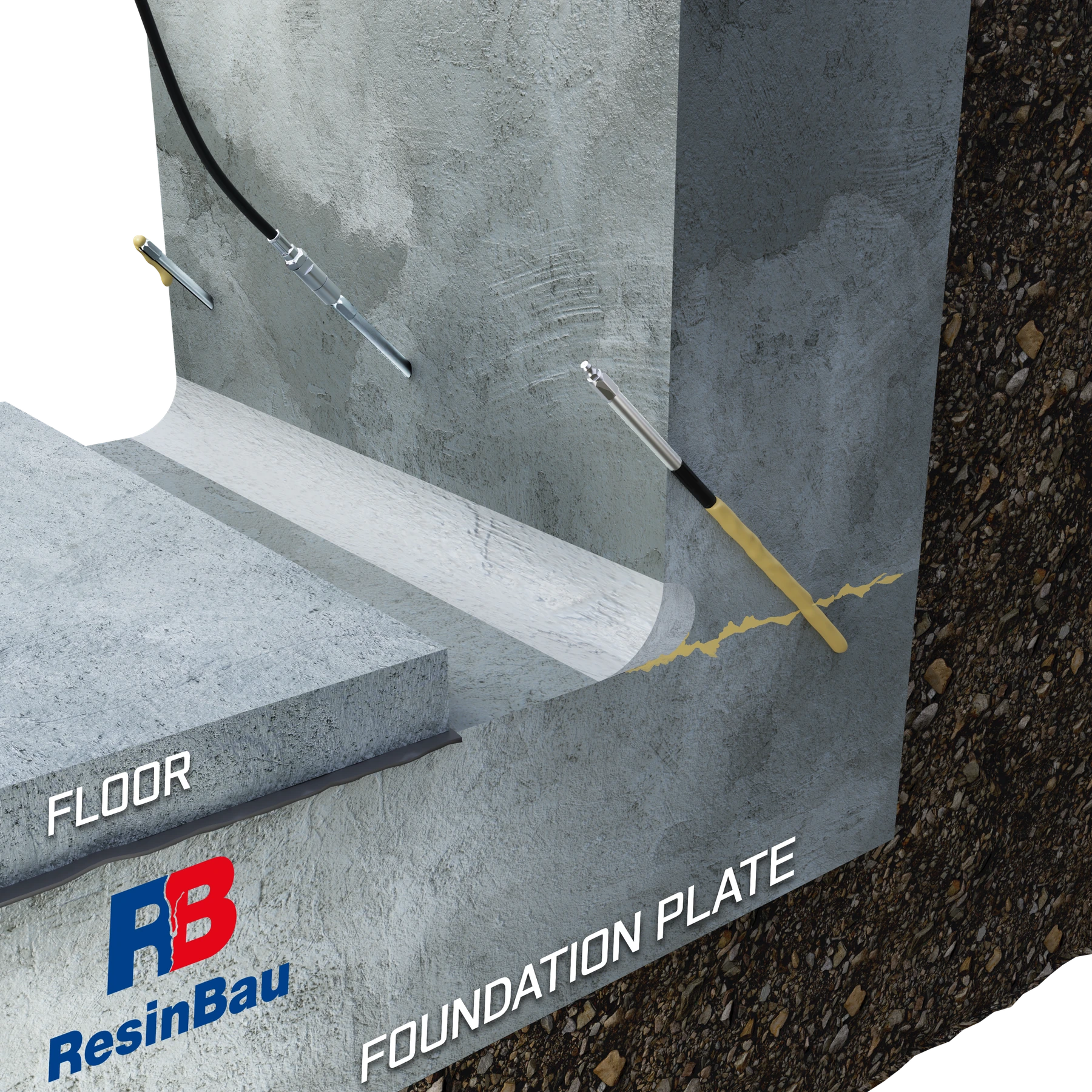

Η έγχυση μεταφέρθηκε στο επόμενο πάκερ, διατηρώντας την παρακολούθηση του υπόλοιπου τμήματος της σύνδεσης.

14 · Έγχυση

Προχωρήστε στα επόμενα σημεία

Συνεχίστε σύμφωνα με την καθορισμένη σειρά και τις προηγούμενες παρατηρήσεις. Η αλλαγή σημείου δεν καταργεί την ανάγκη ελέγχου της ζώνης όπου έχει ήδη γίνει έγχυση, καθώς το υλικό μπορεί να επιστρέψει ή να ανοίξει διαφορετική διαδρομή εκροής.

Συγκρίνετε την ποσότητα υλικού και την απόκριση των διαδοχικών σημείων. Μια σαφής διαφορά μπορεί να οφείλεται σε ανομοιογένεια της σύνδεσης, κοιλότητα, αλλαγή υποστρώματος ή απόφραξη και απαιτεί έλεγχο.

Τηρείτε καταγραφή για κάθε σημείο.
Παρακολουθείτε και τα προηγούμενα τμήματα.

Το υλικό εμφανίζεται στην επιφάνεια του λουκιού κονιάματος αντί να παραμένει αποκλειστικά στο εσωτερικό της σύνδεσης.

15 · Έλεγχος κατά την εργασία

Ελέγξτε την ανεξέλεγκτη διήθηση

Αυτή η εικόνα δείχνει πιθανή συμπεριφορά κατά την εργασία και όχι επιθυμητό στάδιο κάθε έγχυσης. Η επιφανειακή εκροή απαιτεί αξιολόγηση του κατά πόσο η σφράγιση του μετώπου συγκρατεί το υλικό και το ενέσιμο υλικό φτάνει στη σωστή ζώνη.

Διακόψτε ή διορθώστε την έγχυση ανάλογα με τις παρατηρήσεις. Μη θεωρείτε την ορατή ποσότητα ρητίνης εξωτερικά ως απόδειξη αποτελεσματικής πλήρωσης της σύνδεσης.

Καθορίστε τη θέση και την αιτία της εκροής.
Ελέγξτε τη σφράγιση και τη διαδρομή μετακίνησης.

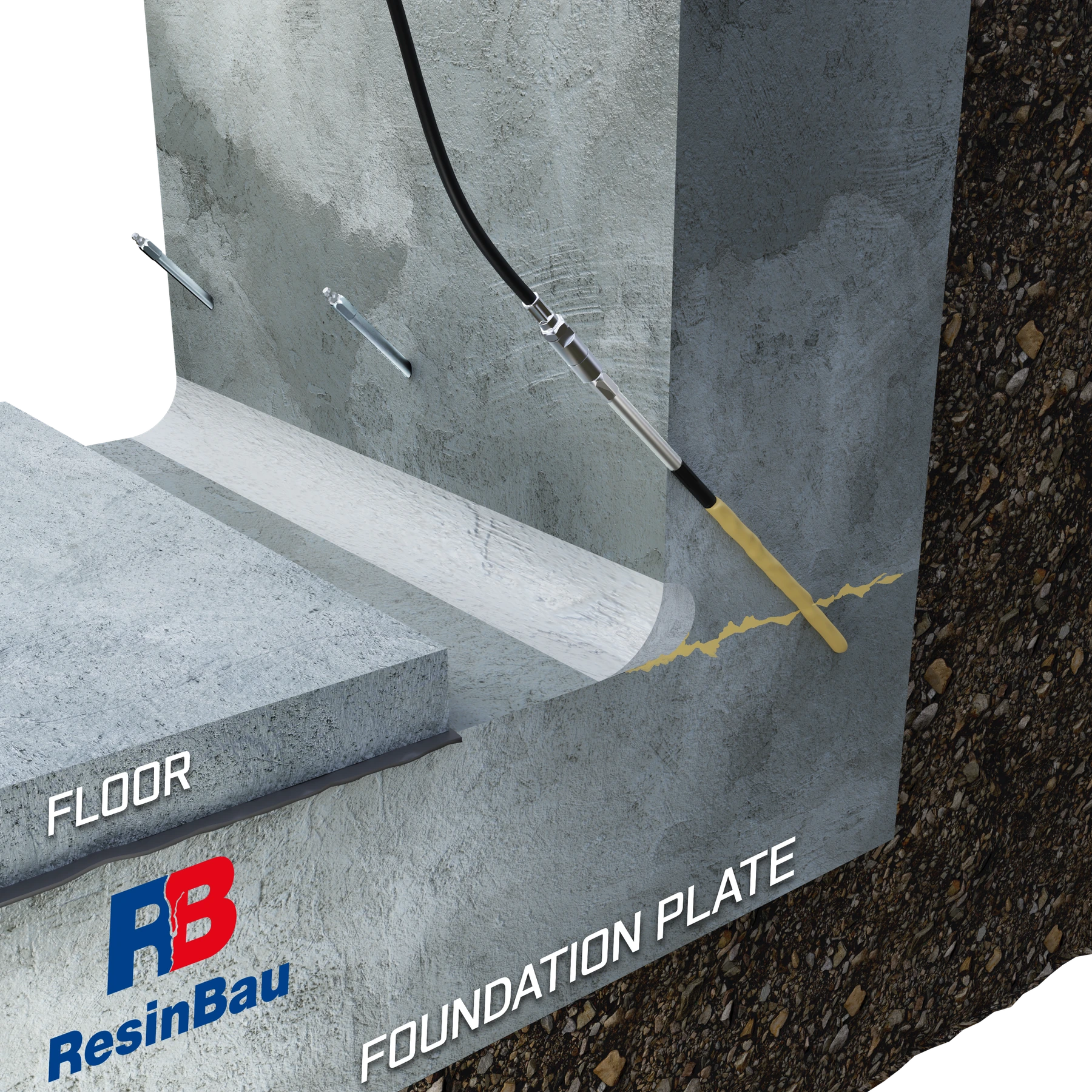

Η επιστροφή σε σημείο προηγούμενης έγχυσης αποσκοπεί στη συμπλήρωση της ζώνης που χρειάζεται περαιτέρω πλήρωση.

16 · Συμπλήρωση και παραλαβή

Εξετάστε συμπληρωματική έγχυση εντός του χρόνου εργασιμότητας του υλικού

Η συμπληρωματική έγχυση μπορεί να συμπληρώσει περιοχές όπου η δοκιμή και η παρατήρηση έδειξαν ανάγκη περαιτέρω τροφοδοσίας. Η δυνατότητά της εξαρτάται από την ελεύθερη δίοδο του σημείου και την πραγματική κατάσταση του υλικού.

Ο όρος «νωπό επί νωπού» δεν ορίζει κοινό χρόνο για όλες τις ρητίνες. Βασίστε την απόφαση στις οδηγίες του προϊόντος, στη θερμοκρασία και στη συμπεριφορά του υλικού· μην επιχειρείτε να διαπεράσετε σκληρυμένη απόφραξη με μεγαλύτερη πίεση.

Επιβεβαιώστε την ελεύθερη δίοδο.
Μην υπερβαίνετε τις συνθήκες λειτουργίας του υλικού και του εξοπλισμού.

Προετοιμασία και καθαρισμός αντλίας →

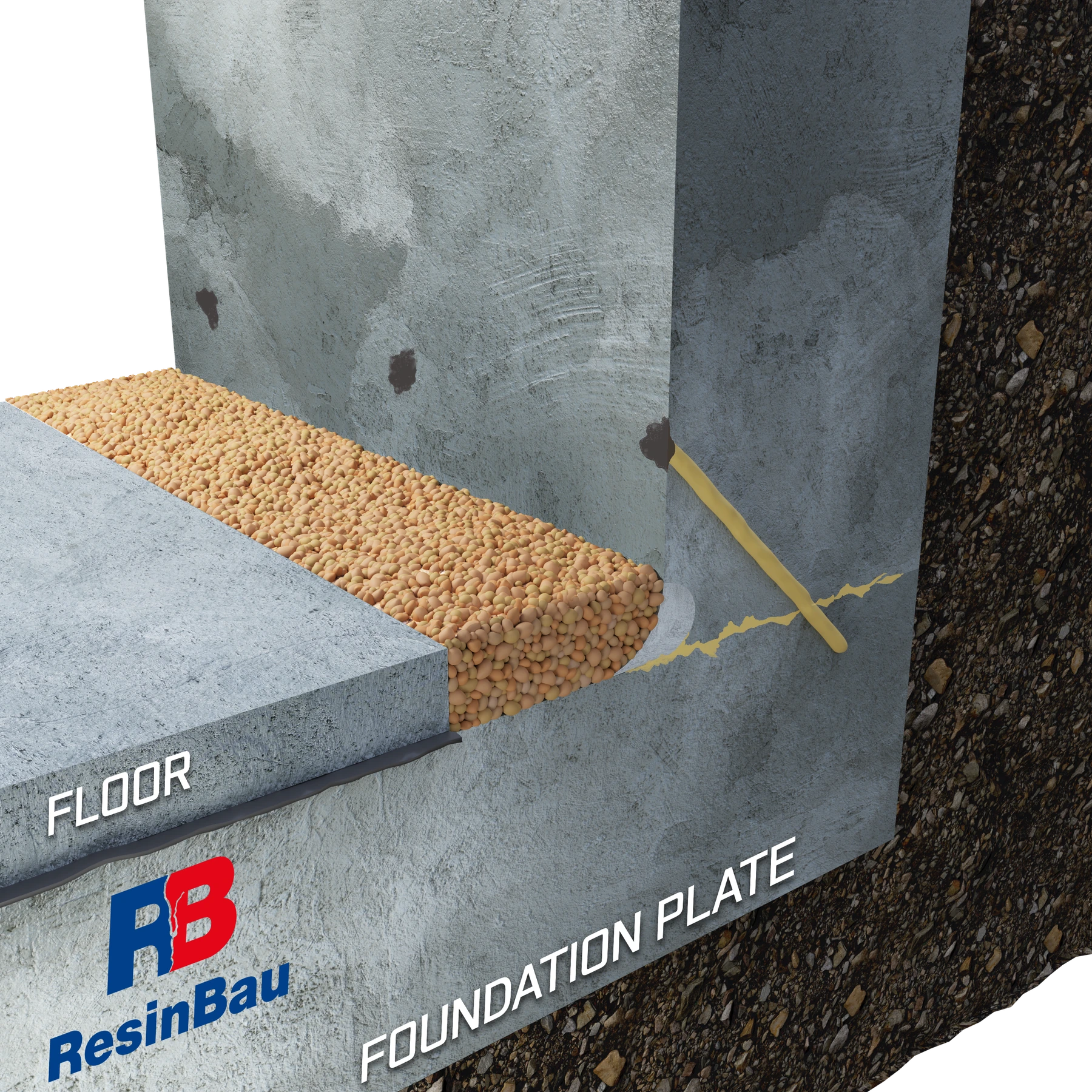

Η αποκαλυφθείσα λωρίδα δίπλα στον τοίχο πληρώθηκε με λίθινο αδρανές ή διογκωμένη άργιλο.

17 · Εναλλακτικές αποκατάστασης

Τελική διαμόρφωση A: λωρίδα με πρόσβαση για έλεγχο

Ο εικονιζόμενος τρόπος τελικής διαμόρφωσης μπορεί να επιτρέπει την εύκολη αποκάλυψη του επισκευασμένου σημείου. Αποτελεί λειτουργική παραλλαγή για κατάλληλα σχεδιασμένη ζώνη και όχι πρόσθετο υλικό στεγάνωσης.

Η επίχωση δεν αντικαθιστά την παραλαβή της ολοκληρωμένης έγχυσης. Επιλέξτε τη λύση σύμφωνα με τη χρήση του χώρου, την πρόσβαση και τις απαιτήσεις αποκατάστασης του δαπέδου.

Επιβεβαιώστε τη στεγανότητα πριν από την κάλυψη.
Καθορίστε τον τρόπο μεταγενέστερου ελέγχου.

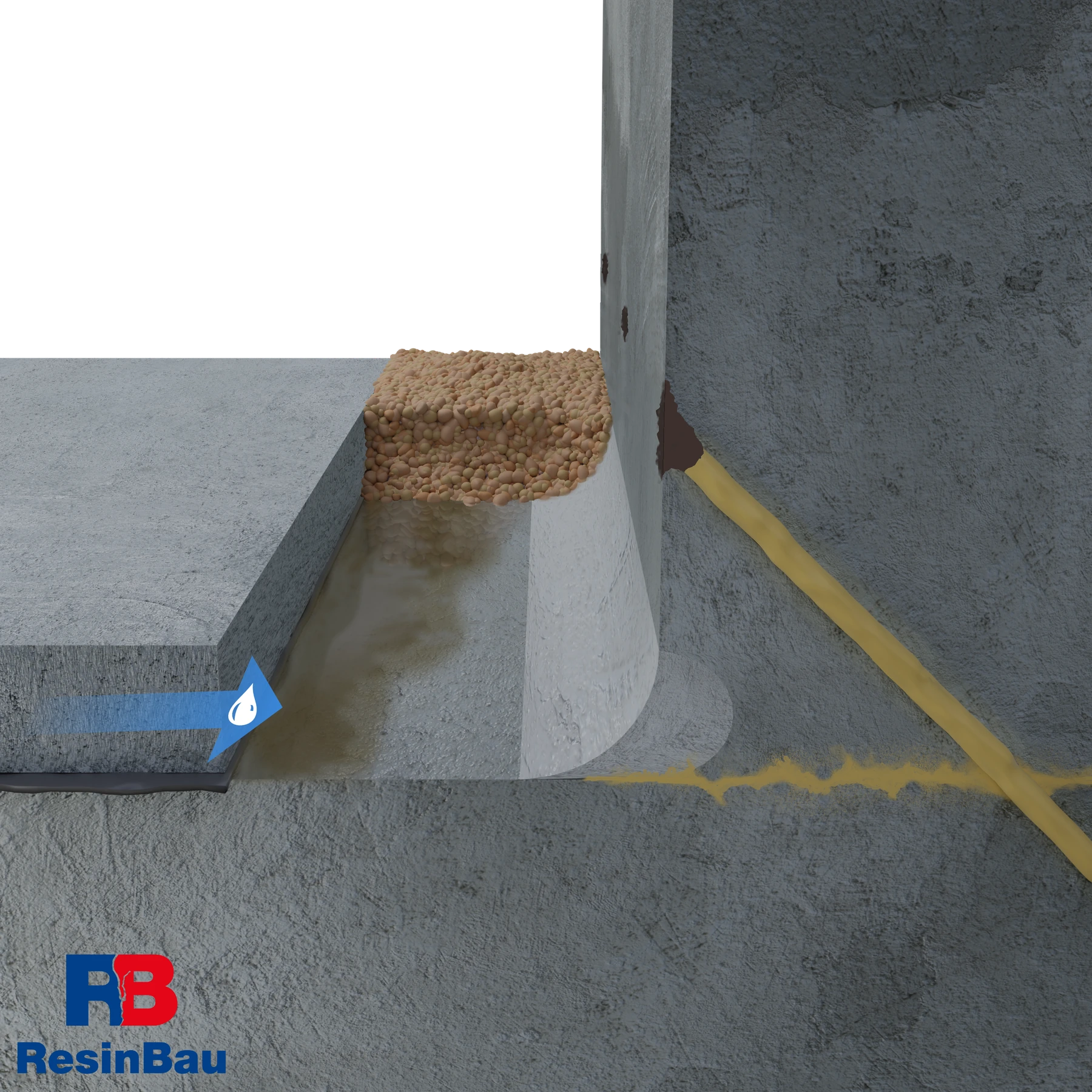

Η διατομή δείχνει νερό που κινείται κάτω από το πρόσθετο δάπεδο δίπλα στην επισκευασμένη σύνδεση.

18 · Συμπλήρωση και παραλαβή

Διακρίνετε το νερό κάτω από το δάπεδο από τη διαρροή της σύνδεσης

Το νερό που φαίνεται στη λωρίδα ελέγχου μπορεί να προέρχεται από τις στρώσεις κάτω από το δάπεδο, παρότι η ίδια η σύνδεση τοίχου και πλάκας έχει στεγανοποιηθεί. Γι’ αυτό το σημείο εμφάνισης υγρασίας πρέπει να συγκρίνεται με την πορεία των επιμέρους στρώσεων.

Η διάκριση αυτών των διαδρομών βοηθά στην αξιολόγηση της επισκευής και στον προγραμματισμό περαιτέρω διερεύνησης. Μην αντιμετωπίζετε κάθε νέο ίχνος υγρασίας ως αυτόματη απόδειξη έλλειψης υλικού στη σύνδεση.

Παρακολουθήστε την προέλευση του νερού.
Αξιολογήστε χωριστά τη σύνδεση και τις στρώσεις του δαπέδου.

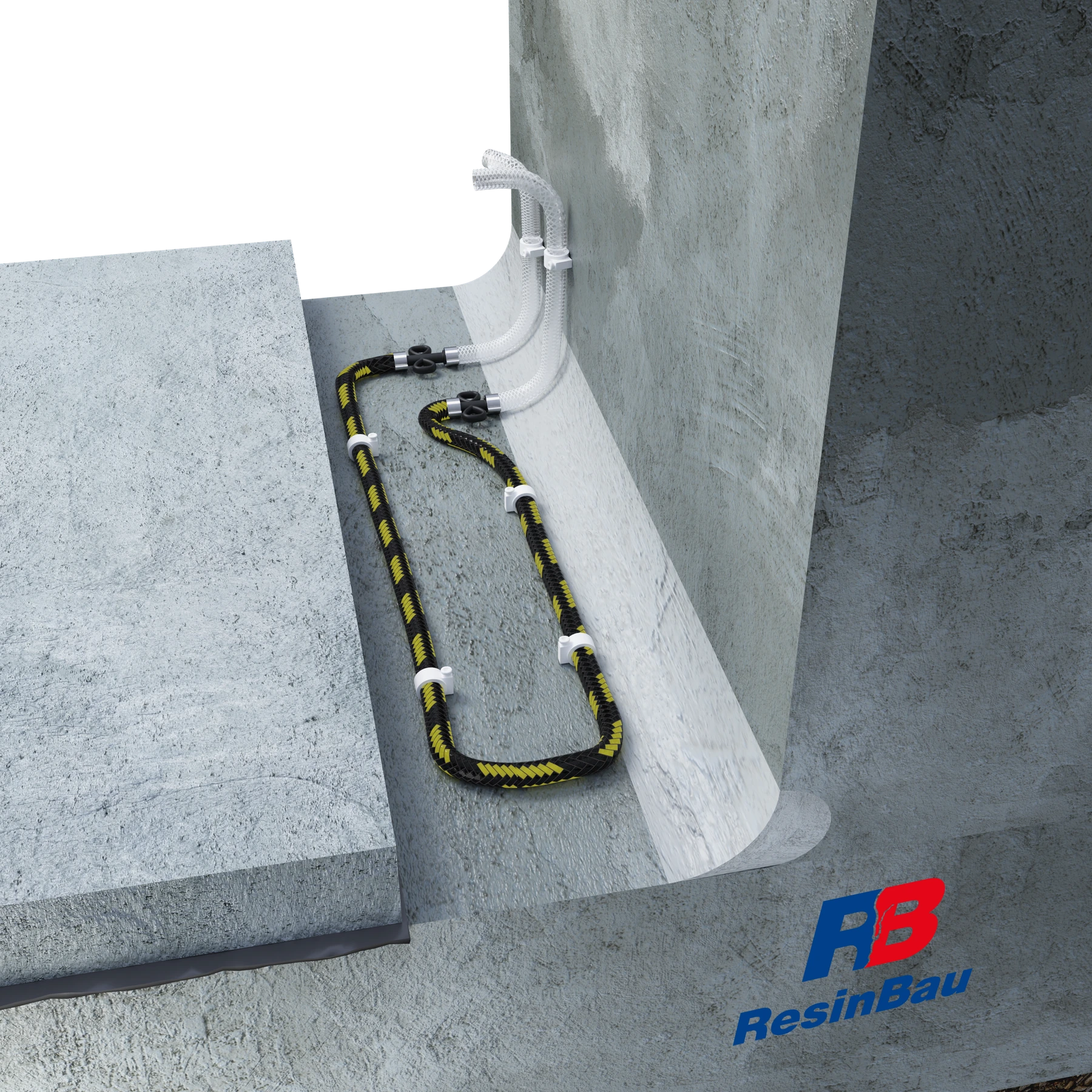

Στην αποκαλυφθείσα λωρίδα δίπλα στον υφιστάμενο τοίχο στερεώθηκε σωλήνας και εξήχθησαν προσβάσιμα άκρα.

19 · Εναλλακτικές αποκατάστασης

Τελική διαμόρφωση B: προετοιμάστε τον σωλήνα πριν την αποκατάσταση

Κατά την αποκατάσταση του δαπέδου μπορεί να προβλεφθεί σωλήνας ως πρόσβαση για μελλοντική έγχυση. Η εικόνα αφορά ανακατασκευή μετά από τοπική καθαίρεση και όχι την αρχική σκυροδέτηση νέου τοίχου.

Πριν από την κάλυψη καθορίστε τη διαδρομή των τμημάτων, τη στερέωση και την πρόσβαση στα δύο άκρα. Ο σωλήνας δεν αντικαθιστά την ολοκληρωμένη επισκευή ούτε καταργεί την ανάγκη αξιολόγησης της στεγανότητας πριν από την αποκατάσταση.

Καταγράψτε τη θέση των τμημάτων.
Προστατέψτε και επισημάνετε τις παροχές.

Σωλήνες ενέσεων στην αποκαθιστώμενη σύνδεση →

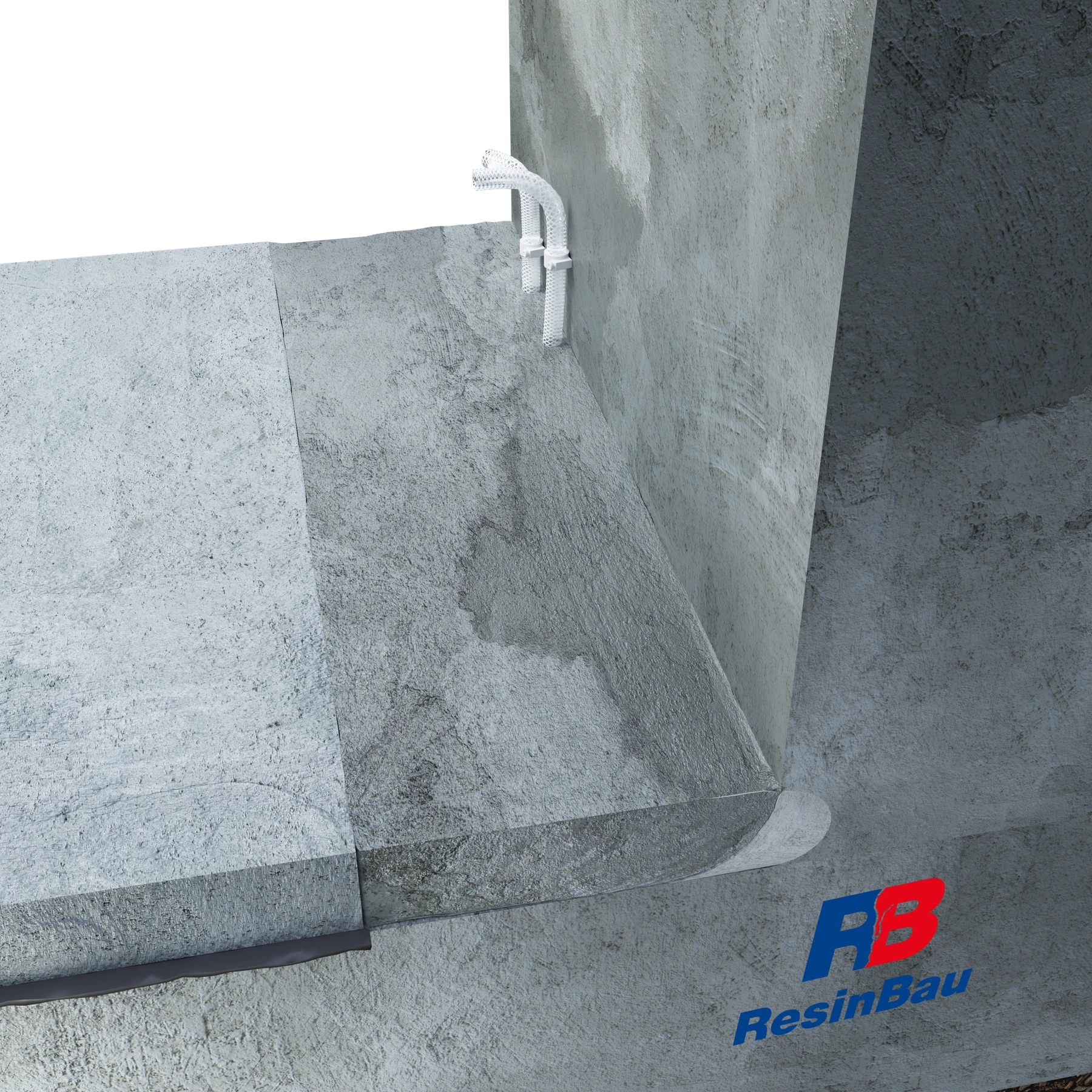

Μετά την αποκατάσταση της λωρίδας δαπέδου, τα προσβάσιμα άκρα του σωλήνα παραμένουν δίπλα στον τοίχο.

20 · Εναλλακτικές αποκατάστασης

Αποκαταστήστε το δάπεδο διατηρώντας την πρόσβαση

Μετά τον έλεγχο της τοποθέτησης αποκαταστήστε τη στρώση σύμφωνα με την επιλεγμένη λεπτομέρεια. Προστατέψτε τις σωληνώσεις από σύνθλιψη και μετατόπιση και αφήστε τα σημεία σύνδεσης προσβάσιμα και σαφώς επισημασμένα.

Η πρώτη μελλοντική έγχυση και η επαναχρησιμοποίηση ήδη γεμισμένου σωλήνα είναι διαφορετικές περιπτώσεις. Η δυνατότητα επανέγχυσης εξαρτάται από το σύστημα, το υλικό και τον τρόπο ολοκλήρωσης της προηγούμενης εργασίας· η παρουσία άκρων από μόνη της δεν την εξασφαλίζει.

Ελέγξτε την πρόσβαση μετά την αποκατάσταση.
Παραδώστε το σχέδιο των τμημάτων στην τεκμηρίωση.

Επιλογή υλικού για τον σωλήνα →

Η σύνδεση κάτω από τον τοίχο μπορεί να είναι καλυμμένη

Στον αρμό εργασίας, ο τοίχος και η πλάκα κατασκευάστηκαν σε διαφορετικά στάδια. Το νερό μπορεί να κινείται κατά μήκος αυτής της σύνδεσης και να εξέρχεται μόνο στην άκρη του πρόσθετου δαπέδου. Πριν χαράξετε τις οπές, εξακριβώστε τη διατομή: πάχος τοίχου, στάθμη σύνδεσης, πάχος δαπέδου και θέση πλάκας θεμελίωσης. Ελέγξτε επίσης υπάρχουσες ταινίες, σωλήνες ενέσεων και προηγούμενες επισκευές.

Διακρίνετε τον αρμό εργασίας από τον αρμό διαστολής που προορίζεται για μετακινήσεις. Μια παρόμοια γραμμή διαρροής δεν σημαίνει ίδια λειτουργία της σύνδεσης. Στη σύνδεση παλιάς τοιχοποιίας με νέα πλάκα διερευνήστε επιπλέον τους αρμούς κονιάματος, το ανώμαλο υπόστρωμα και πιθανές κοιλότητες. Δείτε την περιγραφή διερεύνησης τέτοιας σύνδεσης στη μελέτη του Piotr Kobus.

Δύο τρόποι πρόσβασης, μία ζώνη στόχου

Με μέτριο πάχος δαπέδου, η είσοδος από τον τοίχο μπορεί να επιτρέπει την τομή της σύνδεσης χωρίς διάτρηση της τελικής στρώσης. Σε παχύ δάπεδο εξετάστε την είσοδο μέσα από αυτό, με συνέχεια προς τη σωστή ζώνη. Δεν αρκεί το τρυπάνι να περάσει κάτω από την ορατή ακμή: πρέπει να φτάσει στο διερευνημένο επίπεδο της σύνδεσης.

Στην παραλλαγή εισόδου μέσα από το δάπεδο, το εκτονούμενο ελαστικό του πάκερ πρέπει να βρίσκεται σε υγιές υλικό του τοίχου πίσω από τη στρώση του δαπέδου, σύμφωνα με τη γεωμετρία πρόσβασης. Επιλέξτε ανάλογα το μήκος του σώματος και της ζώνης ελαστικού. Το συνολικό μήκος της οπής δεν είναι το μήκος του πάκερ. Υπολογιστής διάτρησης συνδέσεων οργανώνει τη γεωμετρία, ενώ οι πρώτες οπές την επαληθεύουν επιτόπου.

Πότε πρέπει να αποκαλυφθεί το μέτωπο της σύνδεσης;

Αν η δοκιμή δείχνει επικοινωνία μεταξύ σημείων και η έγχυση μπορεί να ελεγχθεί, δεν χρειάζεται να αφαιρεθεί το δάπεδο μόνο για να φανεί η γραμμή της σύνδεσης. Αποκαλύψτε τοπική λωρίδα όταν το καλυμμένο, μη στεγανό μέτωπο χρειάζεται καθαρισμό και σφράγιση και το δάπεδο που παραμένει εμποδίζει αυτές τις εργασίες.

Μετά τη διερεύνηση των στρώσεων, οριοθετήστε την κοπή και την αφαίρεση του πρόσθετου δαπέδου. Διανοίξτε τις οπές, προετοιμάστε και καθαρίστε τη θέση για το λούκι κονιάματος και έπειτα εκτελέστε την προβλεπόμενη σφράγιση με CrackOn.5. Καθαρίστε τις οπές σύμφωνα με την τεχνολογία του υλικού· στις ρητίνες που αντιδρούν με νερό, η έκπλυση μπορεί ταυτόχρονα να δείξει την επικοινωνία. Τοποθετήστε τα σώματα των πάκερ πριν εμφανιστεί ρητίνη στις οπές.

Η δοκιμή πρέπει να διευκρινίσει τη διαδρομή ροής

Το υλικό εμφανίζεται στο επόμενο σημείο

Αυτό επιβεβαιώνει την επικοινωνία. Ελέγξτε αν η διαδρομή αντιστοιχεί στη ζώνη της σύνδεσης και συνεχίστε την πλήρωση βάσει των καθορισμένων κριτηρίων. Το πρώτο ίχνος ρητίνης από μόνο του δεν επιβεβαιώνει την πλήρη διατομή.

Εκροή δίπλα στο λούκι κονιάματος, χωρίς περαιτέρω διέλευση

Ελέγξτε τη στεγανότητα της σφράγισης, την επίτευξη του στόχου και τις αποστάσεις των οπών. Η ρητίνη μπορεί να ακολουθεί ευκολότερη διαδρομή προς την επιφάνεια· η αύξηση πίεσης δεν επιλύει αυτόματα αυτή την αιτία.

Άνοδος πίεσης χωρίς απορρόφηση

Ελέγξτε την ελεύθερη δίοδο του εξοπλισμού, την οπή και τη θέση του ελαστικού. Είναι πιθανό η οπή να μην πέτυχε τη σύνδεση ή η σύνδεση να έχει τοπική ασυνέχεια. Διακόψτε την έγχυση και διερευνήστε την αιτία.

Μεγάλη απορρόφηση έξω από το προβλεπόμενο τμήμα

Αναζητήστε κοιλότητα ή επικοινωνία με άλλη ζώνη. Μπορεί να χρειαστεί μικρότερο τμήμα, πρόσθετο σημείο ελέγχου ή αλλαγή χρόνου αντίδρασης πριν από τη συνέχεια.

Εγχύστε τμηματικά και αφήστε χρόνο για έλεγχο

Αντιμετωπίστε την αρχική απόσταση ως υπόθεση προς δοκιμή. Στην υφιστάμενη παραλλαγή, αφετηρία είναι το μισό πάχος του τοίχου, αλλά η πραγματική επικοινωνία και το υπόστρωμα καθορίζουν την περαιτέρω διάταξη. Μην επαναλαμβάνετε τον κάνναβο αν τα πρώτα σημεία δεν φτάνουν στη ζώνη ή το υλικό παρακάμπτει το επιδιωκόμενο τμήμα.

Αυξάνετε σταδιακά τη ρύθμιση, παρακολουθώντας την απορρόφηση, τις διελεύσεις και το μέτωπο της σύνδεσης. Μετά τη διέλευση του υλικού κλείνετε τα προβλεπόμενα σημεία σύμφωνα με τη λειτουργία του εξοπλισμού. Τυχόν συμπληρωματική έγχυση να γίνεται μέσα στο χρονικό παράθυρο εργασιμότητας του υλικού και υπό έλεγχο· η ρητίνη που πήζει δεν πρέπει να εξαναγκάζεται μόνο με πίεση. Αναπτύξτε τους κανόνες πίεσης και παρακολούθησης.

Στεγανότητα και πρόσβαση μετά την επισκευή

Ελέγξτε ολόκληρο το τμήμα μαζί με τα άκρα και τα γειτονικά σημεία μετακίνησης νερού για την παραλαβή. Καταγράψτε την εξέλιξη της έγχυσης και τις συνθήκες νερού κατά τον έλεγχο. Η υγρασία μεταξύ δαπέδου και πλάκας μπορεί να προέρχεται από διαφορετική διαδρομή από την επισκευαζόμενη σύνδεση.

Προσαρμόστε τον τρόπο αποκατάστασης του δαπέδου στη χρήση του. Πλήρωση της λωρίδας που μπορεί να αποκαλυφθεί διευκολύνει τον μεταγενέστερο έλεγχο· κατά την αποκατάσταση του δαπέδου μπορεί να προβλεφθεί σωλήνας για μελλοντική επέμβαση. Η εγκατάστασή του απαιτεί σωστή τοποθέτηση και προσβάσιμα άκρα· από μόνη της δεν αποδεικνύει τη στεγανότητα της ολοκληρωμένης επισκευής.

ΕΠΙΛΟΓΗ RESINBAU

Το υλικό προκύπτει από τις συνθήκες

CrackFlex →

Ελαστική στεγάνωση ξηρών ή υγρών συνδέσεων. Σε έντονη ροή περιορίστε πρώτα την εισροή, ώστε το υλικό να παραμείνει στη ζώνη.

HydroGum →

Σύνδεση με το νερό που απαιτείται για την αντίδραση, ακόμη και μεταξύ διαφορετικών υλικών. Αν η υγρασία δεν επαρκεί, επιλέξτε το προβλεπόμενο σύστημα τροφοδοσίας με νερό.

ResinBau AcrylGel + Polymer →

Στεγάνωση σύνδεσης με χαμηλό ιξώδες· καθορίστε τον χρόνο αντίδρασης, την προστασία από ξήρανση και τον τρόπο παρασκευής των δύο μειγμάτων.

CrackOn.5 →

Σφράγιση μετώπου και επισκευή οπών σύμφωνα με τη λεπτομέρεια. Δεν αντικαθιστά την έγχυση στο εσωτερικό της σύνδεσης.

Υπολογίστε όσα γνωρίζετε

ΥΠΟΛΟΓΙΣΤΗΣΔιάτρηση συνδέσεων →

Καθορίστε την είσοδο, τη γωνία και το μήκος της οπής βάσει της πραγματικής διατομής.

ΥΠΟΛΟΓΙΣΤΗΣΙσοζύγιο υλικού →

Διαχωρίστε τον διερευνημένο όγκο από το απόθεμα· διορθώνετε τις παραδοχές βάσει της δοκιμής.

Επόμενο βήμα

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΠρόσβαση για μελλοντική επέμβαση →

Σχεδιάστε τα τμήματα και τα άκρα πριν αποκαταστήσετε τις στρώσεις.

ΔΙΑΒΑΣΤΕ ΠΕΡΙΣΣΟΤΕΡΑΟπή και τοποθέτηση πάκερ →

Ελέγξτε την πραγματική διάμετρο και τη ζώνη στεγάνωσης.

Συζητήστε τις συνθήκες του έργου σας

Ετοιμάστε τομή, περιγραφή νερού και κίνησης και αποτελέσματα προηγούμενων δοκιμών. Η ResinBau βοηθά στην επιλογή υλικού και τεχνολογίας εφαρμογής.

Συζήτηση έργου / τεχνική επιλογή ↗
