FOG MELLAN MURVERK OCH PLATTA · TÄTNING

Gammalt murverk, ny platta.
Vatten i fogen.

Efter fördjupning av källaren anslöt en ny platta till det befintliga murverket. Tätningen krävde undersökning av tvärsnittet, kontroll av inflödet och förberedelse av åtkomst till fogen.

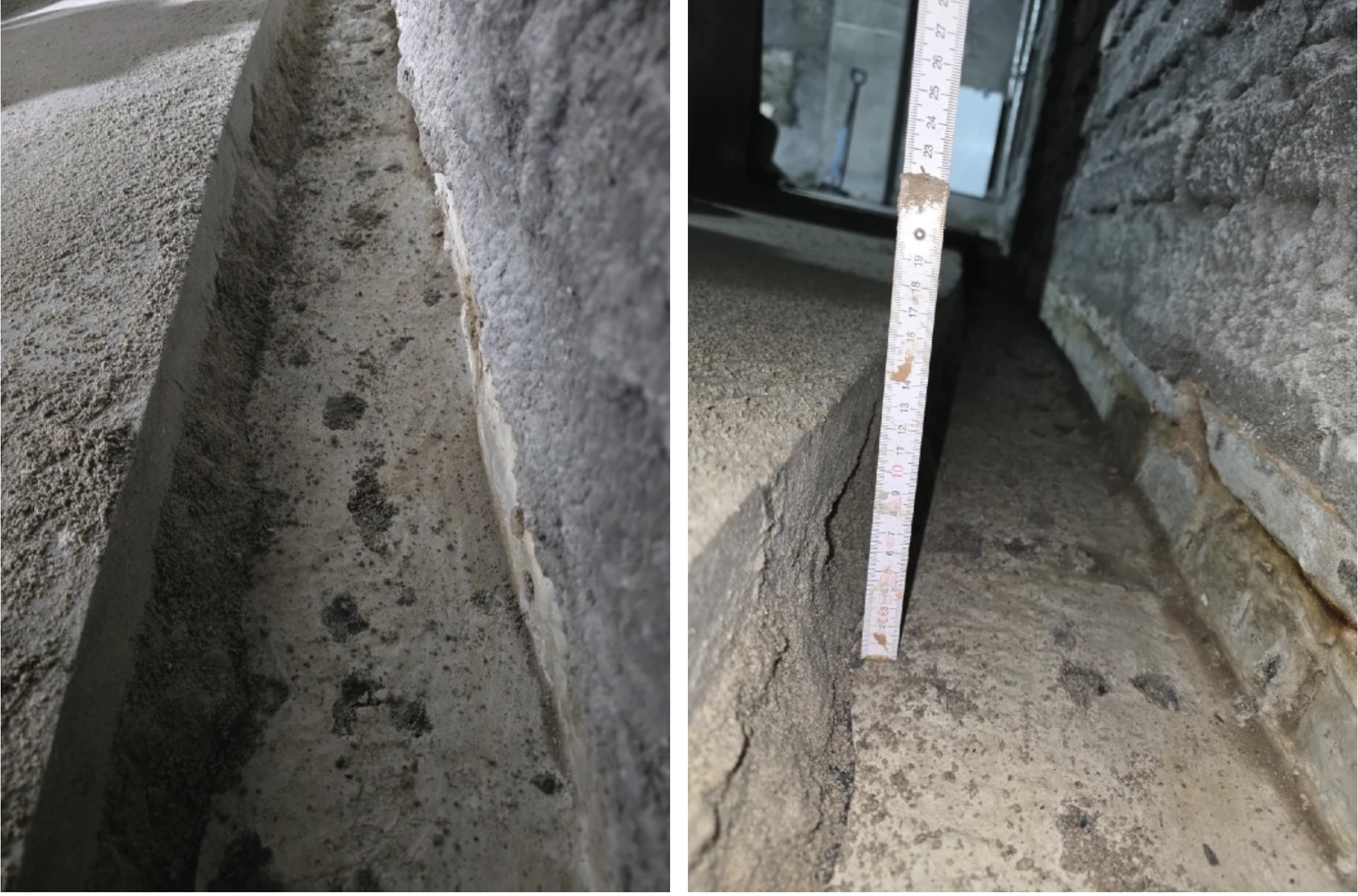

Ett borttaget golvstråk vid väggen frilade plattan och gav åtkomst till den otäta fogen.Material från Piotr Kobus, ”Reverse Joint Context”, Injection(s) Case Studies. Fig. 2pkcs, s. 40.
Warszawa · byggnad från 1913KällarmoderniseringTegelmurverk + ny betongplatta

01 · PROBLEM OCH UNDERSÖKNING

Vattentät platta.
Otät fog.

Vid moderniseringen fördjupades källaren och en ny platta av vattentät betong utfördes. De gamla tegelmurarna stod kvar på grundsulorna. Fogen mot den nya plattan fick ingen extra tätning. Vid hög grundvattennivå och efter kraftigt regn uppstod vatten i fogen, vilket periodvis översvämmade lokalerna.

Ofullständig dokumentation och tidigare ombyggnader försvårade tolkningen av tvärsnittet. Kontrollborrningar avslöjade hålrum i murverket. Genom att ta bort ett golvstråk och pumpa bort vatten kunde reparationszonen friläggas och de verkliga inflödespunkterna identifieras.

02 · BESLUT OCH ARBETSORDNING

Varje etapp hade en bestämd uppgift

Förberedelse av underlaget, begränsning av aktivt flöde och huvudinjektering bildade en sammanhängande reparationssekvens.

  1. 01 / FÖRBEREDELSE

    Friläggning och förslutning av skador

    Synliga skador i tegel och fogar förslöts först med snabbhärdande bruk. Borrhålen drogs genom plattan mot murverket och packrar monterades.

    CrackOn.5 →
  2. 02 / FÖRINJEKTERING

    Kontroll av inflöde och hålrum

    WaterStopper tillfördes fogzonen och hålrummen i murverket. Efter denna etapp återstod lokala sippringar — det begränsade inflödet gjorde fortsatt arbete möjligt.

    WaterStopper →
  3. 03 / HUVUDINJEKTERING

    Tätning av återstående vattenvägar

    I den andra etappen användes HydroGum. Under injekteringen övervakades tryck och materialförbrukning, och tillförseln anpassades till konstruktionens beteende.

    HydroGum →
  4. 04 / FRAMTIDA ÅTKOMST

    Förberedelse för ytterligare åtgärder

    Efter injekteringen, före återställning av golvet, lades slangar för eventuella framtida arbeten. Begränsad åtkomst och möjliga förändringar i mark- och vattenförhållanden beaktades.

ÅTKOMST EFTER AVSLUTAD REPARATION

Slangar förberedda för framtida åtgärder

Slangarna lades efter huvudinjekteringen med HydroGum, före återställning av golvet. De gav förberedd åtkomst för eventuell senare materialtillförsel.

Injekteringsslangar — planering av åtkomst →

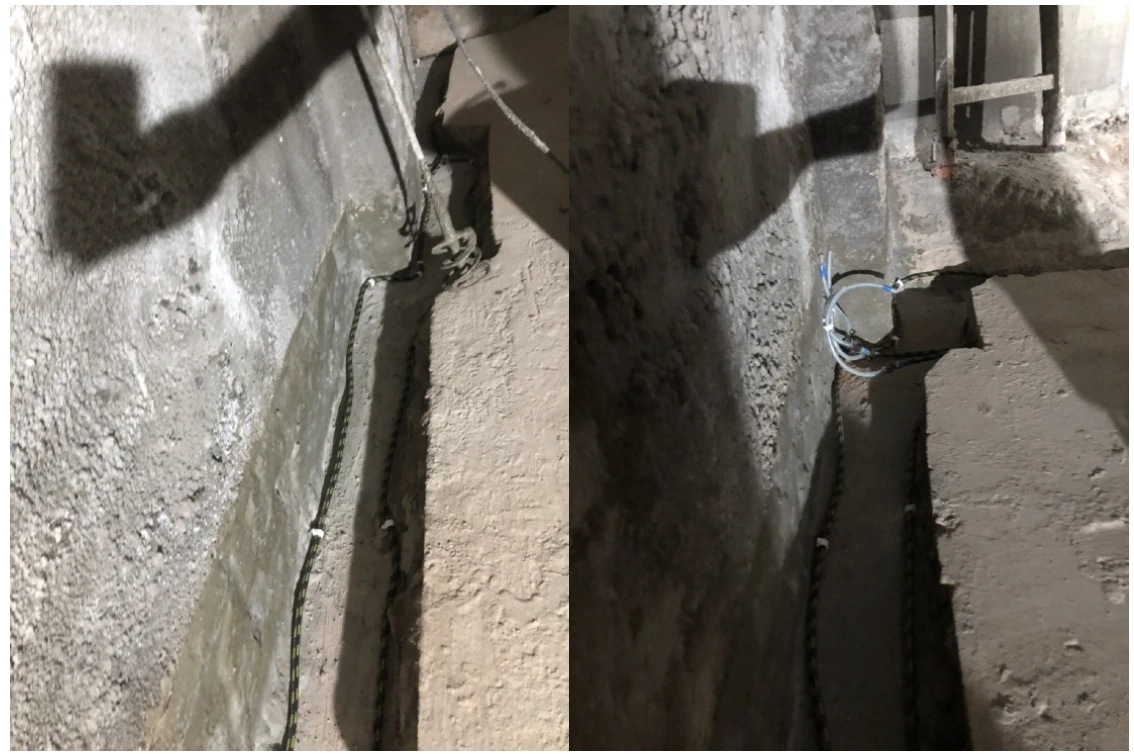

Efter avslutad injektering lades slangar för att förbereda åtkomst för eventuell senare materialtillförsel. Denna etapp föregick återställningen av golvet.Material från Piotr Kobus, ”Reverse Joint Context”, Injection(s) Case Studies. Fig. 4pkcs, s. 43.

03 · RESULTAT OCH SLUTSATS

Undersökning av fogen avgör reparationens omfattning

Uppnådd täthet enligt författaren

Piotr Kobus beskriver fullständig täthet efter huvudinjekteringen. Därefter återställdes golvskiktet med vattentät betong och renoveringen av lokalerna kunde fortsätta.

Att den nya plattan är vattentät säkerställer inte tätheten i fogen mot det gamla murverket. I detta fall omfattade lösningen även hålrum, inflödesvägar och möjlighet till åtkomst efter renoveringen. Denna omfattning måste beaktas redan vid metodplaneringen.

Källa: Piotr Kobus, ”Reverse Joint Context”, Injection(s) Case Studies, s. 37–44. Bearbetning av författarens fallstudie om användning av ResinBau-produkter.

FALLDOKUMENTATION

Från undersökning av inflödet till återställning av golvet

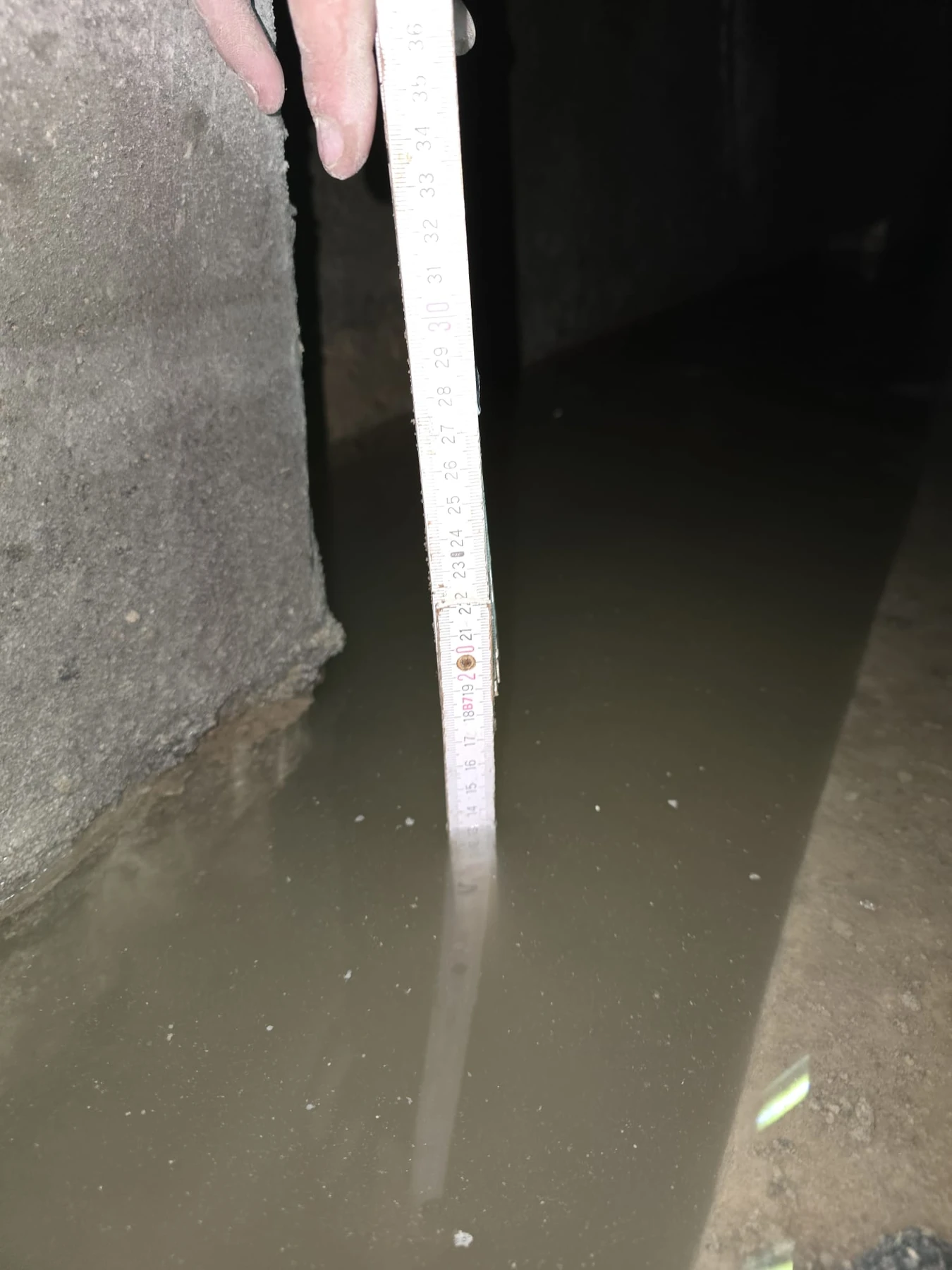

Vatten i källaren före tätning. Undersökningen omfattade den verkliga inflödesvägen vid fogen mellan gammalt murverk och ny platta.Material från Piotr Kobus, ”Reverse Joint Context”, Injection(s) Case Studies. Fig. 1pkcs, s. 38.

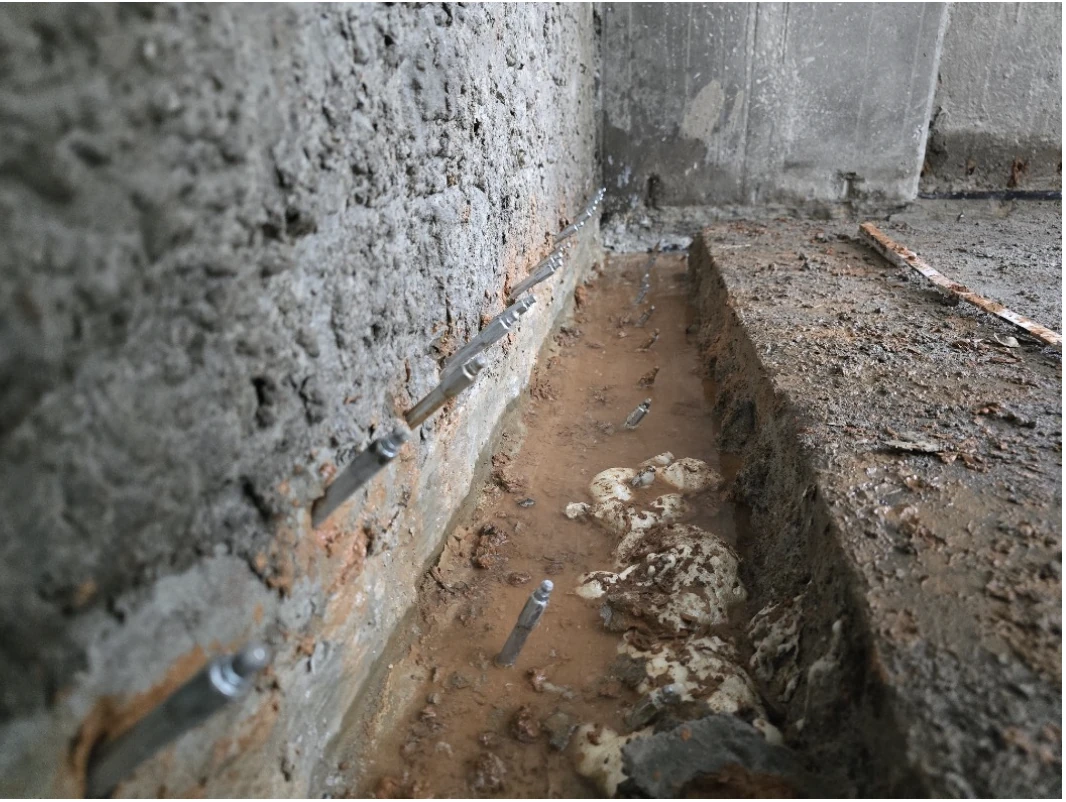

Förinjektering med WaterStopper omfattade hålrummen i murverket och fogzonen mot plattan. Syftet var att begränsa aktivt inflöde före huvudtätningen.Material från Piotr Kobus, ”Reverse Joint Context”, Injection(s) Case Studies. Fig. 3pkcs, s. 41.

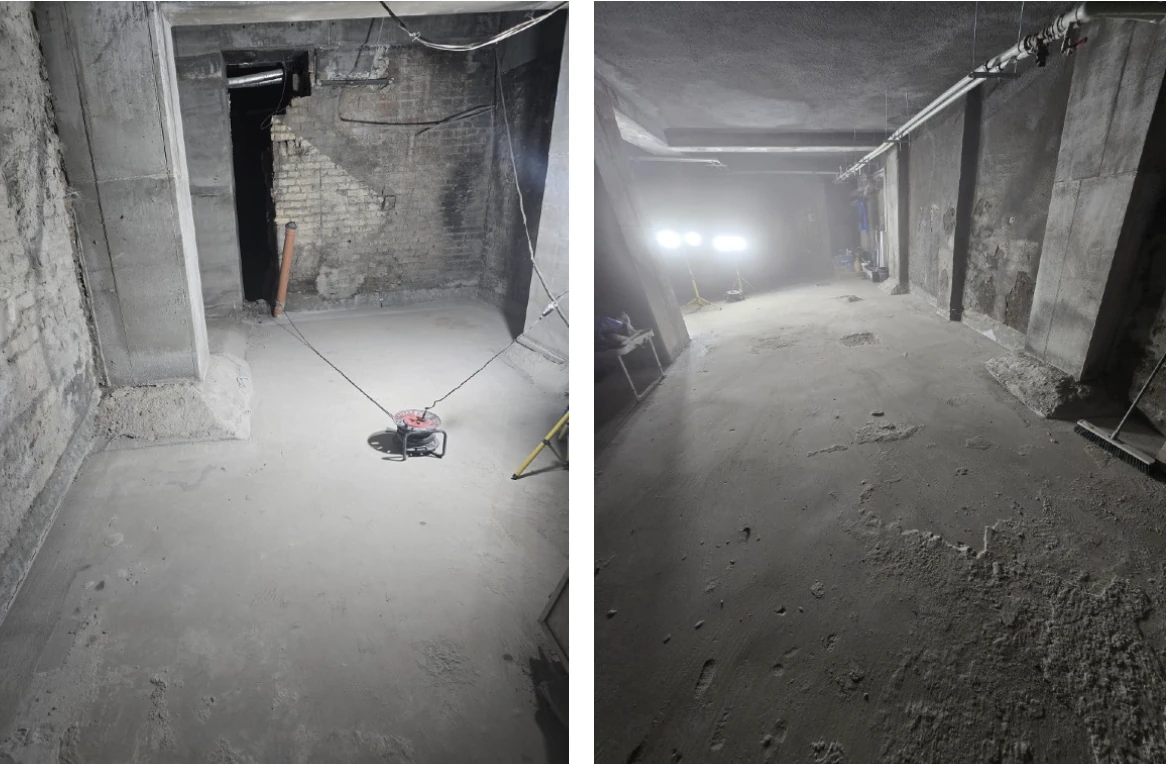

Lokalerna efter avslutad tätning och återställning av golvskiktet, före fortsatt renovering.Material från Piotr Kobus, ”Reverse Joint Context”, Injection(s) Case Studies. Fig. 5pkcs, s. 44.
