Spiral ankerlər: çubuğun, məhlulun və divarın birgə işi

Anker qüvvələri məhlul vasitəsilə çatın hər iki tərəfindəki sağlam divara ötürməlidir. Şırımların sxemi və yerləşdirmə təmir layihəsindən irəli gəlir.

AraşdırmaGediş və variantlarSeçim və növbəti addım

TEXNOLOGİYANI İZLƏYİN

Spiral ankerlər: təmir sxemindən çubuğun tam əhatələnməsinə qədər

Anker qüvvələri məhlul vasitəsilə çatın hər iki tərəfindəki sağlam divara ötürür. Ardıcıllıq bu birgə işi, şırımların hazırlanmasını və AnkerBau içində yerləşdirməni göstərir. Sonda iki ayrı künc variantı var. Onların həndəsəsini təmir layihəsi seçir; eyni işin ardıcıl məcburi mərhələləri deyil.

Təmirin ümumi sxemi: məhlul çubuğu əhatə edir və hazırlanmış divarla birləşdirir. Avadanlıq layihələndirilmiş birləşmənin icrasına xidmət edir.

01 · Araşdırma

Bütün sistem: divar, anker və məhlul birgə işləməlidir

Qüvvənin yolunu izləyin: divarın bir hissəsindən məhlul vasitəsilə ankerə, sonra çatın digər tərəfindəki divara. Təkcə şırımdakı çubuq kifayət deyil. Uyğun ankerləmə, davamlı əhatələnmə və məhlulla birgə işləyə bilən əsas səth lazımdır.

Sxemi seçməzdən əvvəl çatlamanın səbəbini, hörgü elementlərinin və tikişlərin vəziyyətini və zədənin aktivliyini araşdırın. Çatın tikilməsi çökmənin və ya həddən artıq yüklənmənin səbəbini öz-özünə aradan qaldırmır. Layihə birləşmənin vəzifəsini, həndəsəni və nəzarəti müəyyən edir; AnkerBau isə belə divar təmir sistemində spiral ankerlərin yerləşdirilməsi üçün məhluldur.

  • Çatlamanın səbəbinin aktiv qalıb-qalmadığını müəyyən edin.
  • Planlaşdırılmış ankerləmə zonalarında divarın vəziyyətini yoxlayın.
  • Anker sxemini layihədə müəyyən edilmiş vəzifə ilə əlaqələndirin.
AnkerBau — anker yerləşdirmə məhlulu →Çatlama dayaq dəyişikliyindən irəli gəldikdə →

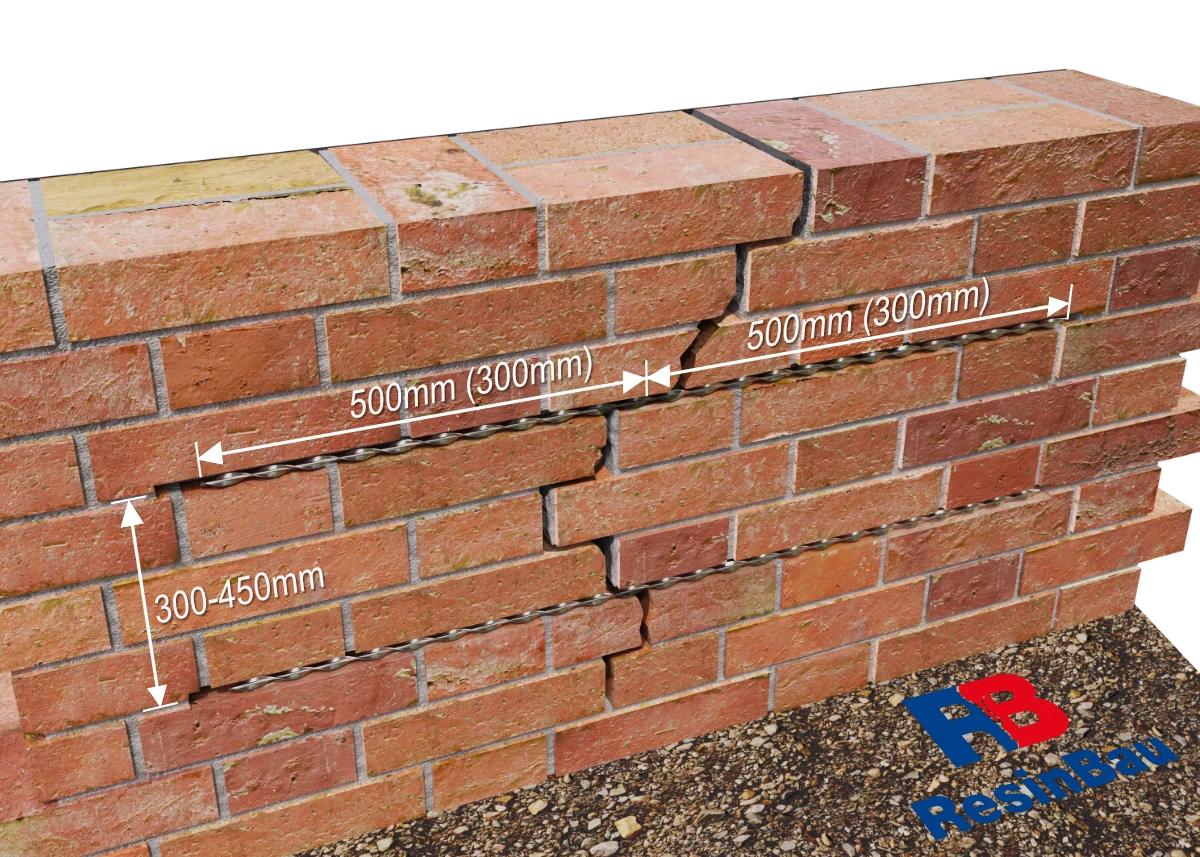

Soldakı və sağdakı işarələr çatın hər iki tərəfindəki hissələrə aiddir. Şaquli ölçü anker səviyyələri arasındakı məsafəni təsvir edir.

02 · Araşdırma

Çatın hər iki tərəfindəki uzunluqları oxuyun

Çatın bir tərəfindəki uzunluğu bütün ankerin uzunluğundan fərqləndirin. 500 mm (300 mm) işarəsi müvafiq olaraq kərpic və beton divar üçün hər tərəfdəki hissələrə aiddir. Şaquli 300–450 mm göstərilən variantda səviyyələrarası məsafəni bildirir. Bu ölçülər onun həndəsəsini izah edir; təmir olunan divar üçün layihədə seçilməlidir.

Açıqlıqları, kənarları, küncləri və tikişlərin vəziyyətini nəzərə alaraq layihədən irəli gələn sxemi divara köçürün. Ankerləmə uzunluğu, şırım dərinliyi və əhatələnmə vahid uyğun detal yaratmalıdır. Məhlul kalkulyatoru yalnız bu həndəsə müəyyən edildikdən sonra kömək edir; anker sayını və ya təmirin yükdaşıma qabiliyyətini seçmir.

  • Bir tərəfdəki ölçünü çubuğun ümumi uzunluğu kimi oxumayın.
  • Açıqlıq və ya kənarın ankerləmə zonasını kəsməsini nəzərə alın.
  • Hesablamaya təmir layihəsində qəbul edilmiş həndəsəni daxil edin.
Layihələndirilmiş şırımlar üçün məhlul sərfi →

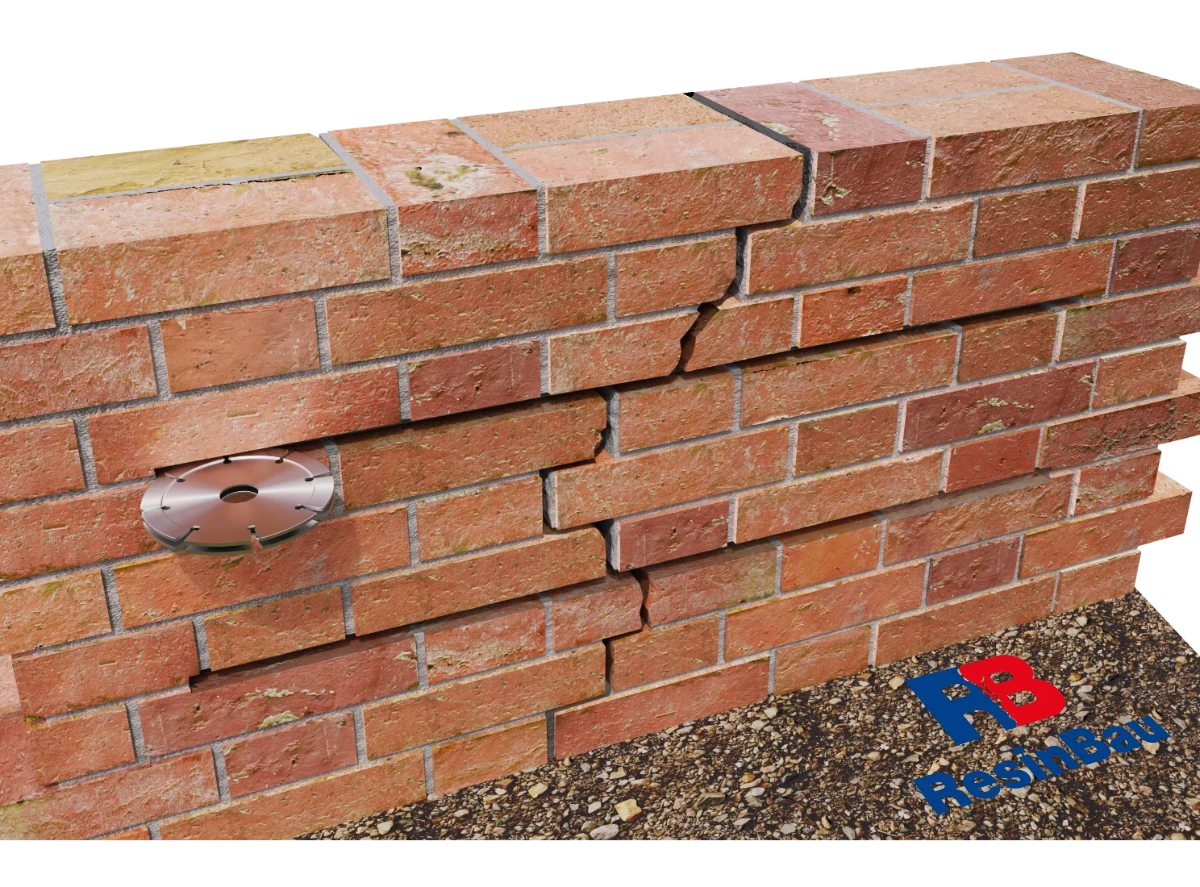

Şırımlar çatdan keçir və ankerləmə zonasına davam edir. Onların ölçüləri çubuğun sonradan əhatələnməsinə imkan verməlidir.

03 · İcra

Divarın planlaşdırılmış zonasında şırımları açın

Qəbul edilmiş sxemə uyğun şırımları nişanlayın və açın. Çatın hər iki tərəfində onların faktiki uzunluğunu, dərinliyini və gedişini yoxlayın. Çubuq üçün yer yalnız ankerin diametrini deyil, məhlulun birinci və ikinci qatını da nəzərə almalıdır.

Tikişləri açarkən üzə çıxmış divarın vəziyyətini qiymətləndirin. Ovulmuş tikiş və ya yerli boşluq səthdən aparılmış araşdırmaya nisbətən yerləşdirmə şəraitini dəyişə bilər. Belə yer məhlulla örtülməzdən əvvəl detalın hazırlanmasında nəzərə alınmalıdır.

  • Açılmış şırımları layihə ilə müqayisə edin və kənaraçıxmaları qeyd edin.
  • Ankerləmə uzunluğu boyunca əsas səthin davamlılığını yoxlayın.
  • Yalnız çubuq üçün deyil, əhatələnmə üçün yer saxlayın.
AnkerBau — əsas səthin hazırlanması →Şırımlar ölçüldükdən sonra məhlul balansı →

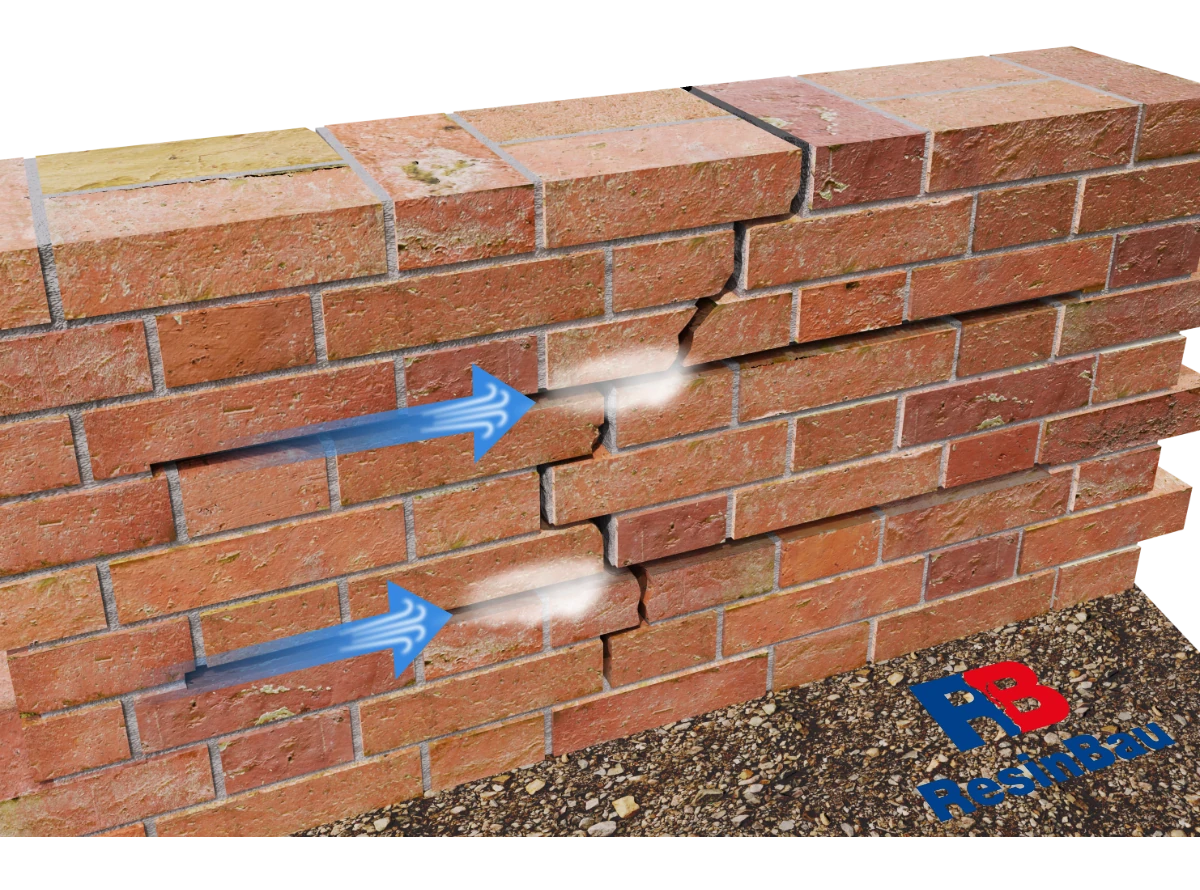

Təmizləmənin ilk mərhələsi: şırımların hava ilə üfürülməsi açılmadan qalan qalıqları çıxarır. Bu şəkildə oxlar nəmləndirməni bildirmir.

04 · İcra

Şırımdan tozu və boş qalıqları təmizləyin

Şırımı bütün uzunluğu boyunca, uclarında və çat yaxınlığında da təmizləyin. AnkerBau təlimatı sıxılmış hava ilə üfürməni nəzərdə tutur. Toz və boş qalıqlar məhlulu sağlam əsas səthdən ayıran qat yaratmamalıdır.

Təmizlədikdən sonra kənarları və daxili yenidən yoxlayın. İndi doldurulmamış tikişləri və ya şırım açılarkən qopmuş parçaları görmək daha asandır. Növbəti mərhələ növbəti lövhədə göstərilən əsas səthin rütubətinin hazırlanmasıdır.

  • Şırımın uclarında da təmizliyi yoxlayın.
  • Hava ilə üfürmədən sonra aşkar edilmiş qopmuş parçaları çıxarın.
  • Tozdan təmizləməni sonrakı nəmləndirmədən ayırın.
AnkerBau — tətbiqdən əvvəl hazırlıq →

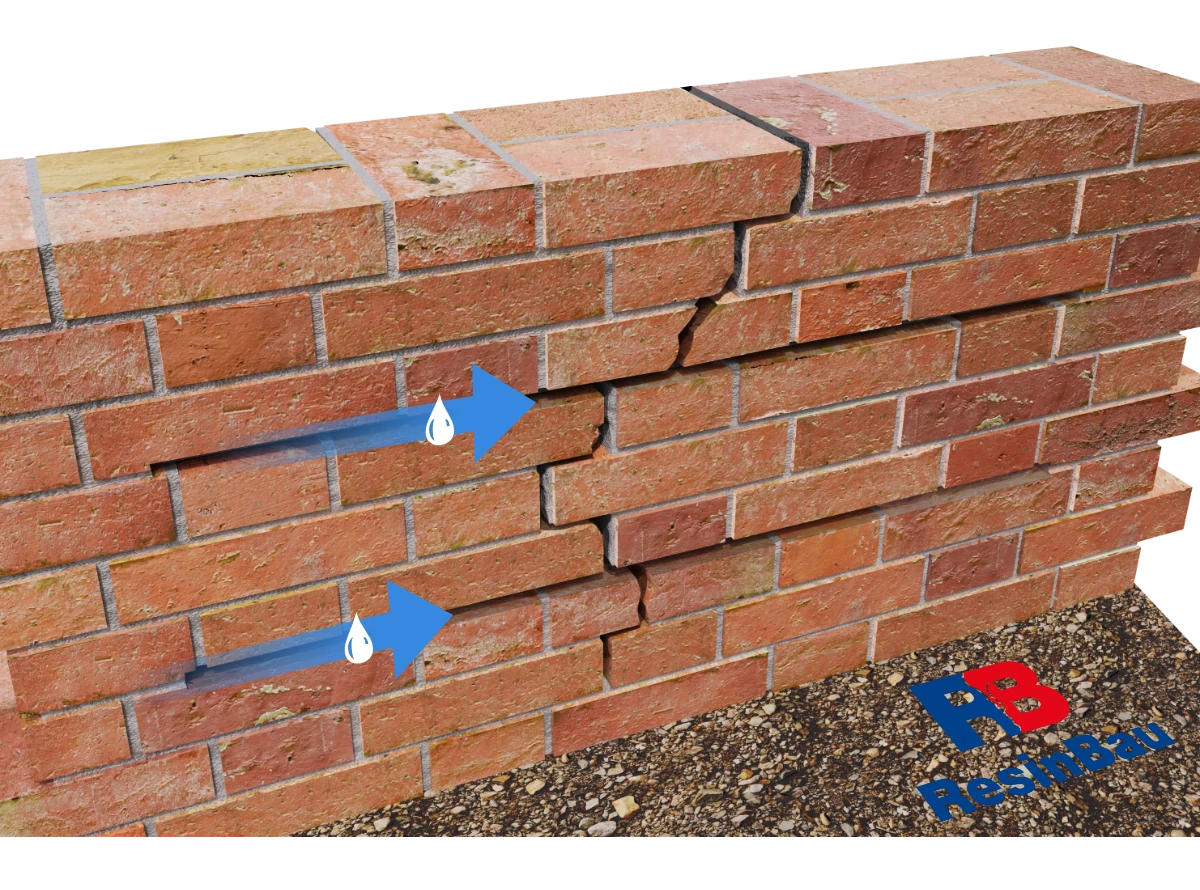

Su hopdurucu əsas səthi məhlulla təmasa hazırlayır. Ankeri yerləşdirməzdən əvvəl artıq su çıxarılmalıdır.

05 · İcra

Əsas səthi nəmləndirin, artıq suyu çıxarın və məhlulu hazırlayın

AnkerBau təlimatı ankerləmə yerinin nəmləndirilməsini və artıq suyun çıxarılmasını tələb edir. Çox suudan divarda nəmləndirmə təkrarlanır. Şırımın bütün uzunluğuna nəzarət edin: səthdə eyni zamanda quru, güclü hopduran hissələr və su toplanmış yerlər olmamalıdır.

Məhlulu komponentlərin əlavə edilmə ardıcıllığına, qarışdırmaya, dincəlməyə və təkrar qarışdırmaya əməl edərək məhsulun təlimatına uyğun hazırlayın. Porsiyanı iş temperaturunda tətbiq imkanına uyğun seçin. Əlavə su iş müddətini istənilən qədər uzatmaq və ya artıq hazırlanmış porsiyanın nasosla vurulmasını yaxşılaşdırmaq üsulu deyil.

  • Hazırlanmış yerdən artıq suyu çıxarın.
  • Güclü suudma zamanı təkrar nəmləndirmə ehtiyacını yoxlayın.
  • AnkerBau reseptini və hazırlıq ardıcıllığını qoruyun.
AnkerBau — qarışdırma və tətbiq şərtləri →

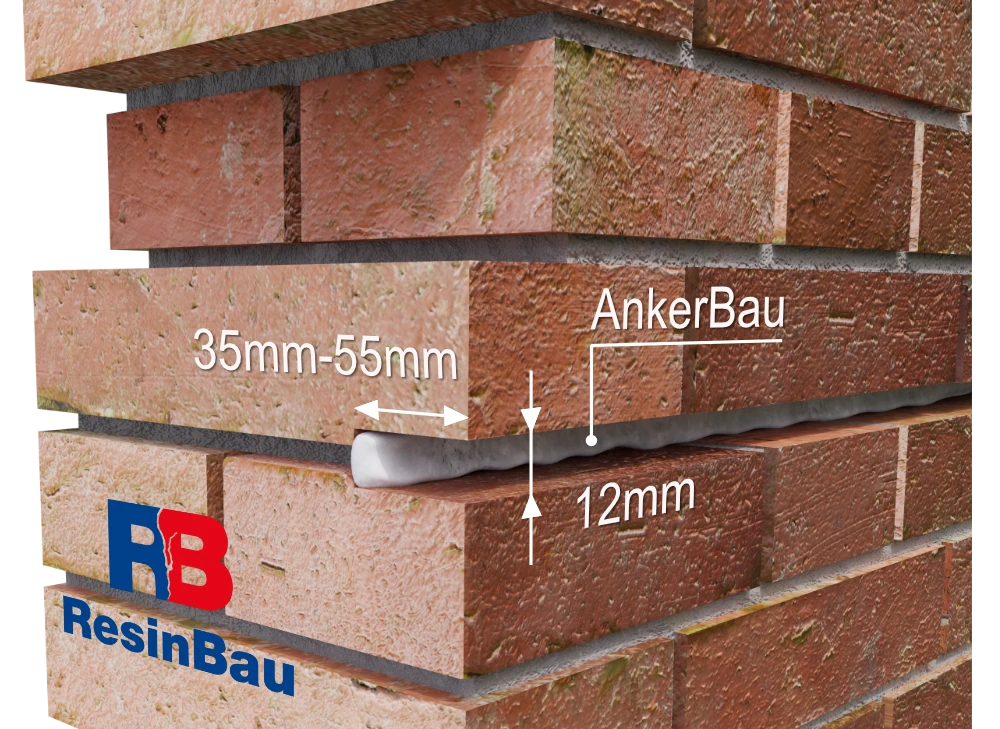

Birinci qat çubuğa dayaq və şırımın daxili ilə təmas yaradır. Ölçülər göstərilən detala aiddir.

06 · İcra

AnkerBau-nun davamlı birinci qatını çəkin

Hazırlanmış əsas səthə bütün ankerləmə uzunluğu boyunca davamlılığı saxlayaraq AnkerBau-nun birinci qatını çəkin. Məhlul şırımın daxilinə və uclarına çatmalıdır. Çubuğun yerləşdirilməsi və əhatələnməni tamamlayan ikinci qat üçün yer saxlayın.

Ankeri daxil etməzdən əvvəl, xüsusilə qeyri-bərabərliklərdə və şırımın uclarında birinci qatın əsas səthlə təmasını yoxlayın. 35–55 mm və 12 mm işarələri bu kəsiyin həndəsəsini izah edir; şırımın və qatların faktiki ölçüləri təmir layihəsinə uyğun olmalıdır.

  • Uclarda da birinci qatın davamlılığını saxlayın.
  • Məhlulun hazırlanmış əsas səthlə təmasını yoxlayın.
  • Çubuq və ikinci qat üçün yer saxlayın.
AnkerBau — birinci qatın çəkilməsi →Şırımların həndəsəsinə görə məhlul sərfi →

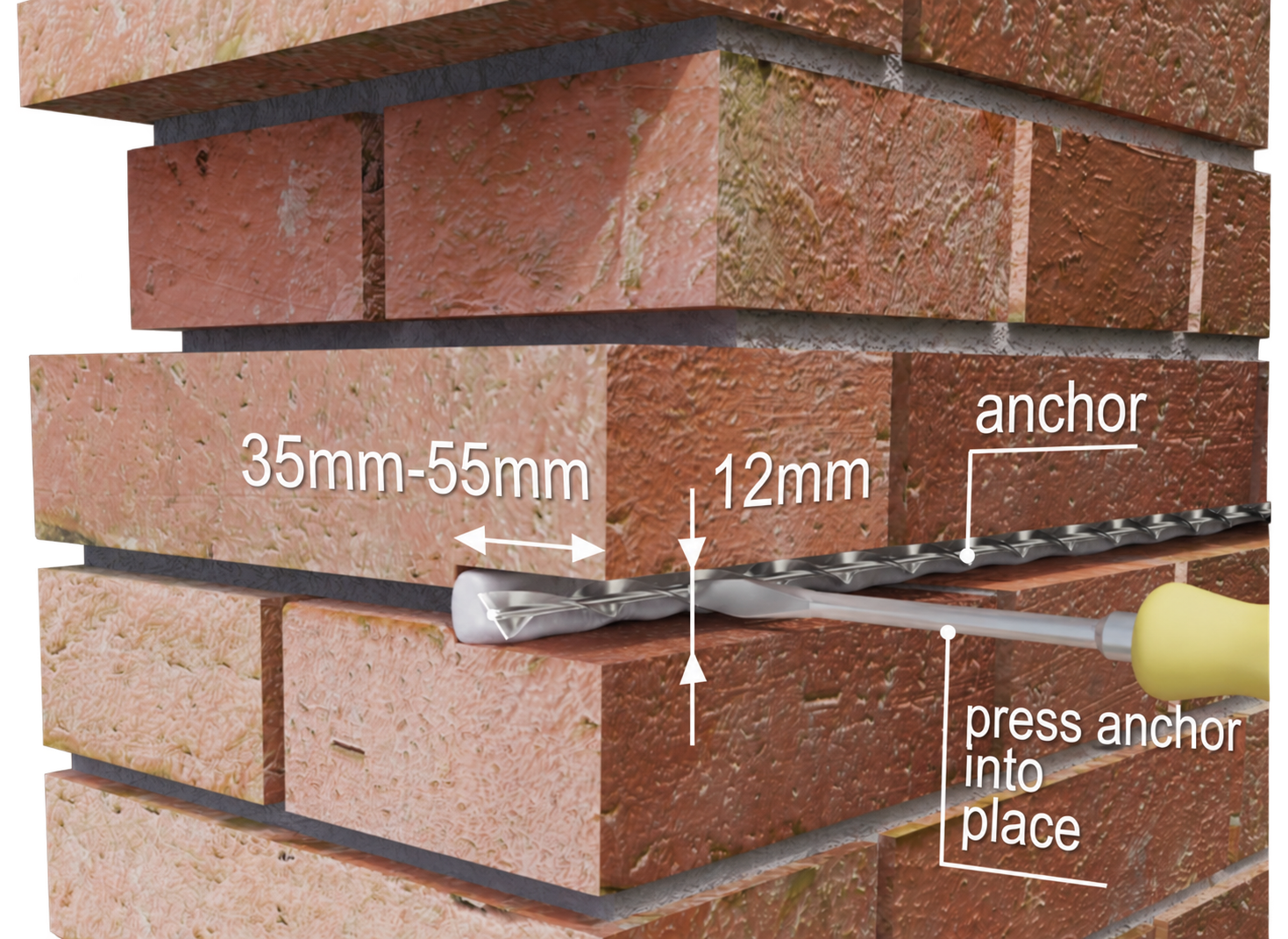

Sıxma çubuğu məhlulda yerləşdirir. Anker layihələndirilmiş gedişi və üzdən sonrakı əhatələnmə üçün yeri saxlamalıdır.
Sxemin izahı

Spiral çubuq ankerdir; aşağıdakı alət onu məhlulun içinə basır. Üfüqi ox 35–55 mm şırım dərinliyini; şaquli ox 12 mm şırım hündürlüyünü göstərir.

07 · İcra

Ankeri birinci qata sıxın

Ankeri birinci qata yerləşdirin və layihələndirilmiş mövqeyə sıxın. Ankerləmənin hər iki ucunu və çatdan keçidi yoxlayın. Çubuğun sadəcə boş şırıma qoyulması məhlulla təması və qüvvələrin divara ötürülməsini təmin etmir.

Sistem sabitləşdirici elementlər nəzərdə tutursa, sonrakı doldurma zamanı mövqeyi saxlamaq üçün onlardan istifadə edin. İkinci qat çəkilməzdən əvvəl ankerin gedişini və əhatələnmə üçün qalan yeri yoxlayın. Yalnız qeyri-bərabər şırımı daha asan örtmək üçün çubuğu səthə doğru çəkməyin.

  • Mövqeyi və ankerləmənin hər iki ucunu təsdiqləyin.
  • Bütün əlçatan uzunluq boyunca çubuğun məhlulda yerləşməsini yoxlayın.
  • Əhatələnmənin ikinci qatı üçün yer saxlayın.
AnkerBau — ankerin yerləşdirilməsi və sabitləşdirilməsi →

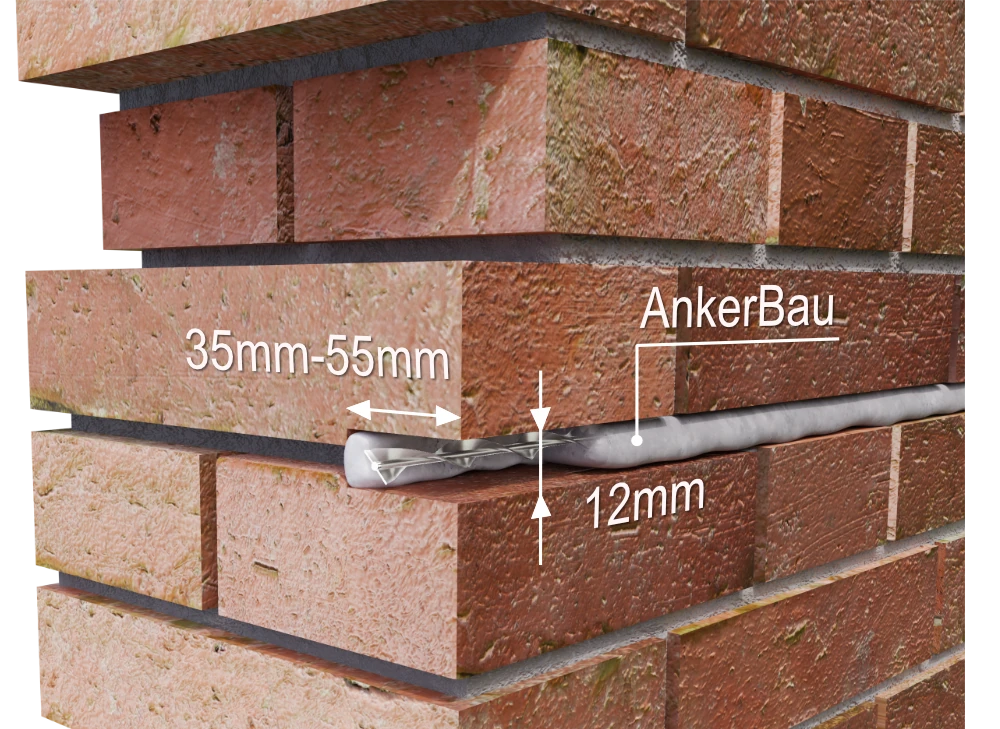

İkinci qat çubuğun əhatələnməsini tamamlayır. Təmiri örtməzdən əvvəl məhlulun davamlılığı və ankerin mövqeyi təsdiqlənməlidir.

08 · İcra

Əhatələnməni tamamlayın və son işləmədən əvvəl birləşməni yoxlayın

Çubuğun əhatələnməsini boşluqsuz tamamlayaraq AnkerBau-nun ikinci qatını çəkin. Uclarda və çatın kəsişdiyi yerdə dolmanı yoxlayın. Məhlul ankerlə və hazırlanmış divarla davamlı təmas təmin etməlidir; səthdəki hamarlayıcı qat şırımın daxilinin doldurulmasını əvəz etmir.

Örtməzdən əvvəl çubuqların mövqeyini, ankerləmə uclarını və dolmanın davamlılığını sənədləşdirin. Çatın özünün açıq yarığı təmirə uyğun ayrıca doldurma tələb edir; bu, ankerin əhatələnməsi ilə eyni deyil. AnkerBau-nun bərkimə şərtlərini qoruyun və son işləməyə yalnız təlimatın və layihənin icazə verdiyi vaxtda başlayın.

  • Çubuğun altında, ətrafında və uclarında məhlulu yoxlayın.
  • Son işləmədən əvvəl ankerin mövqeyini təsdiqləyin.
  • Yerləşdirmənin qəbulunu çatın sonrakı müşahidəsindən ayırın.
AnkerBau — yerləşdirmə və yetişmə →Anker yerləşdirmə üçün məhlul sərfi →

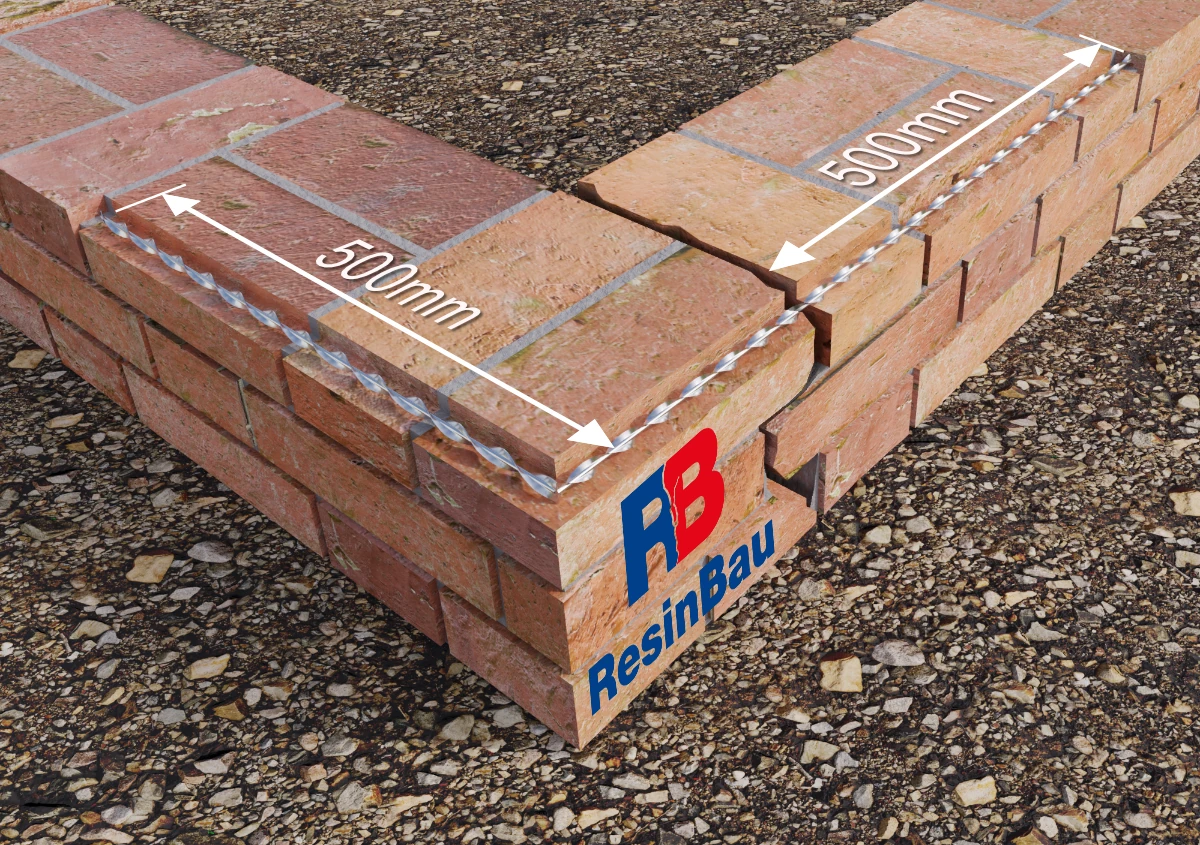

Ayrıca künc detalı: ankerləmə yolu hər iki qol boyunca gedir. Bu, düz divarın təmirinin əlavə məcburi mərhələsi deyil.

09 · Alternativ künc detalları

A künc variantı: şırımda aparılan anker

Bu variantda anker hazırlanmış şırımda divarın dönməsindən keçir. Hər iki qolda ankerləmənin davamlılığını və küncün özündə əhatələnmə üçün yeri yoxlayın. Bir üzdə görünən uzunluq çubuğun bütün yolunu təsvir etmir.

500 mm işarələri bu variantı təsvir edir. Layihə divarın quruluşunu, çatın mövqeyini, küncün vəziyyətini və hər iki qolun hazırlanma imkanını nəzərə almalıdır. Təmizləmə, nəmləndirmə və tam əhatələnmə əməliyyatları bu detalın hissəsi olaraq qalır; növbəti lövhə onun məcburi davamını deyil, başqa çatma yolunu göstərir.

  • Küncün hər iki qolunun hazırlığını yoxlayın.
  • Dönmədə planlaşdırılmış ankerləməni və əhatələnməni saxlayın.
  • Layihə olmadan hər iki künc variantını birləşdirməyin.
AnkerBau — hazırlanmış əsas səthdə yerləşdirmə →Şırımlarda məhlul balansı →

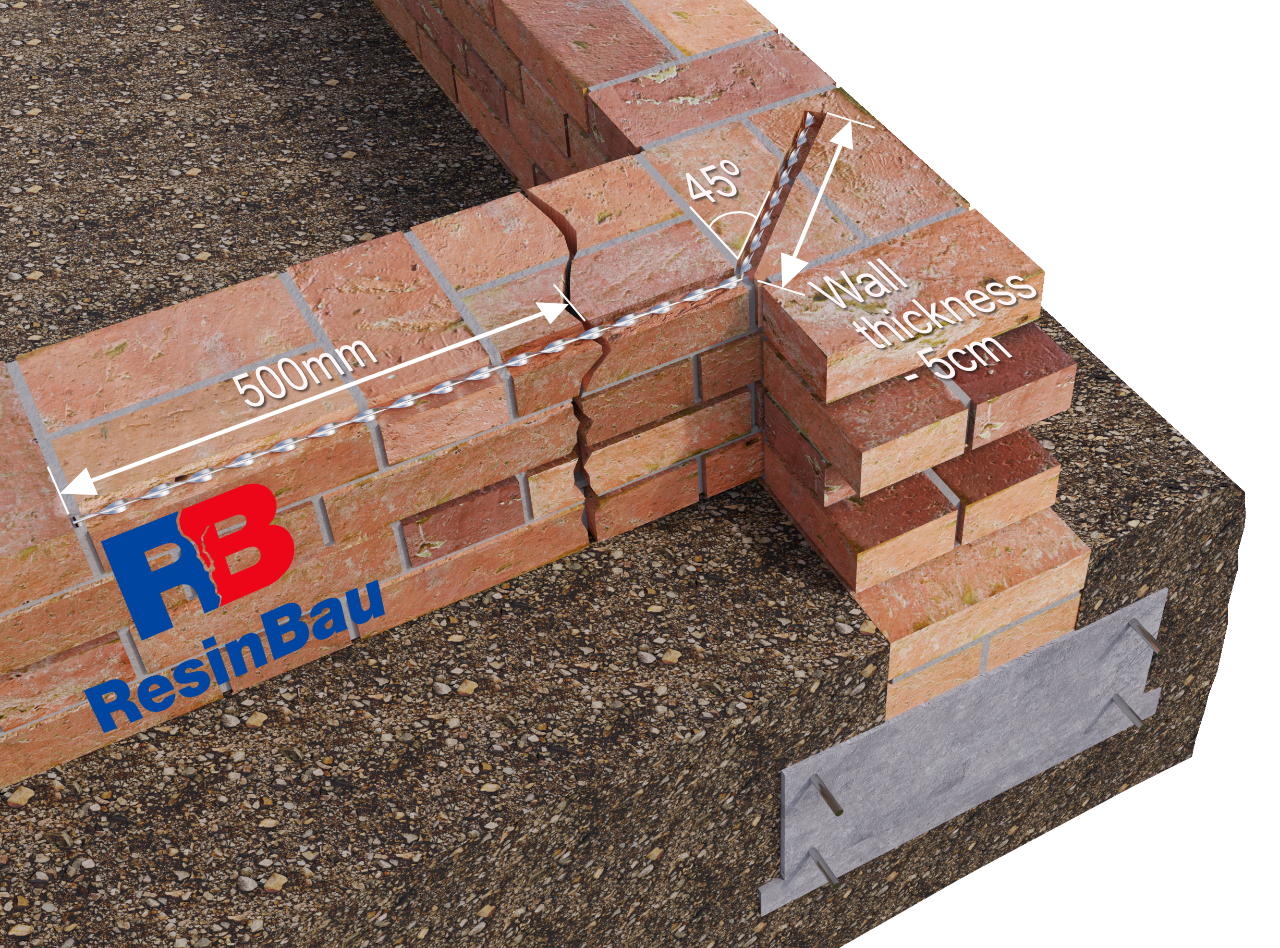

Qazma dəlikli alternativ küncdə yerləşdirmə yolunu dəyişir. Göstərilən 45° və 500 mm bu variantın həndəsəsini təsvir edir.

10 · Alternativ künc detalları

B künc variantı: qazma dəliyi ilə ankerləmə

Bu detal küncdə şırımdan qazma dəliyinə keçidi göstərir. İcradan əvvəl dəliyin harada bitməli olduğunu və sağlam divarın hansı hissəsinin məhlul vasitəsilə qüvvələri qəbul edəcəyini müəyyən edin. Yalnız sxemdəki bucağın saxlanması ankerləmə uzunluğunu və ya kənardan düzgün məsafəni təsdiqləmir.

Dəlik də şırım kimi təmizlənmə, rütubətin hazırlanması və boşluqsuz doldurma tələb edir. Örtməzdən əvvəl icra edilmiş istiqaməti, dərinliyi və yerləşdirmə üsulunu təsdiqləyin. Bu variantla künc ətrafından aparılan anker arasında seçim layihədən və divarın faktiki quruluşundan irəli gəlir.

  • Araşdırılmış kəsikdə qazma dəliyinin bitmə yerini təsdiqləyin.
  • Şırım–dəlik keçidində məhlulun davamlılığını yoxlayın.
  • Örtməzdən əvvəl həndəsəni və yerləşdirməni sənədləşdirin.
AnkerBau — ankerləmə dəliklərinin hazırlanması →

Çatın tikilməsi səbəbdən başlayır

Çatın gedişini, hörgü elementlərinin və tikişlərin vəziyyətini, divarın qalınlığını, dayaq və yük dəyişikliklərini yoxlayın. Zədənin hələ inkişaf edib-etmədiyini müəyyən edin. Ankerlər çökmənin və ya həddən artıq yüklənmənin səbəbini öz-özünə aradan qaldırmır.

Təmir layihəsi birləşmənin vəzifəsini, ankerləmə uzunluqlarını, səviyyələrin sxemini və sayını, küncləri və nəzarət üsulunu müəyyən edir. Bütün sistemi yalnız çatın eninə və ya bir kataloq şəklinə əsasən seçməyin.

Çubuq ətrafındakı material vasitəsilə işləyir

Divardakı qüvvələr məhlula və ankerə, sonra zədənin digər tərəfindəki divara ötürülməlidir. Əsas səthin vəziyyəti, şırımın həndəsəsi, tələb olunan ankerləmə və davamlı əhatələnmə vacibdir. Boş şırıma qoyulmuş tək çubuq sxemdə göstərilən birləşməni yaratmır.

Çertyojlarda göstərilən uzunluqlar və məsafələr mənbə variantlarına aiddir. Onlar hər təmir olunan divarın avtomatik parametrləri deyil. Küncdə və açıqlıqlar yanında qüvvələrin faktiki ötürülmə yolu nəzərdən keçirilməlidir.

Əsas səthi məhlul üçün hazırlayın

Şırımları və ya dəlikləri layihəyə uyğun açın. Tozu və boş qalıqları çıxarın. AnkerBau təlimatı əsas səthin nəmləndirilməsini və artıq suyun çıxarılmasını nəzərdə tutur; güclü suudan əsas səth xüsusi diqqət tələb edir.

Məhlulu düzgün su miqdarı ilə hazırlayın və verilmiş qarışdırma və yetişmə ardıcıllığını qoruyun. İstənilən qədər su əlavə edərək nasosla vurulma rahatlığını düzəltməyin. Vurulma aləti şırımı boşluqsuz doldurmağa imkan verməlidir.

Birinci qat, anker, tam əhatələnmə

Hazırlanmış şırıma məhlulun birinci qatını daxil edin, ankeri nəzərdə tutulan dərinlikdə yerləşdirin və növbəti qatı çəkin. İstifadə olunan sabitləşdirici elementlər doldurma zamanı çubuğun mövqeyini saxlamalıdır. Künclərdə və istiqamət dəyişikliklərində də əhatələnməyə nəzarət edin.

Sistem üçün müəyyən edilmiş bərkimə şərtlərini və sonrakı işlərə icazə vaxtını qoruyun. Həddən artıq erkən örtmə həndəsəni və yerləşdirməni yoxlamağa mane ola bilər, buna görə ardıcıl mərhələlərdə sənədləşdirin.

Məhlul hesablaması ankerləməni layihələndirmir

Kalkulyator şırımların həndəsəsinə və qəbul edilmiş anker sxeminə əsasən məhlul miqdarını qiymətləndirməyə kömək edir. Yükdaşıma qabiliyyətini, ankerləmə uzunluğunu və ya qüvvələri qəbul etmək üçün lazım olan çubuq sayını müəyyən etmir. Bu qiymətlər layihədən gəlir.

Qəbulda icra edilmiş sxemi, əsas səthin vəziyyətini, məhlulun hazırlanmasını və əhatələnmənin davamlılığını yoxlayın. Örtülmədən əvvəl fotoşəkilləri və yer işarələrini saxlayın. Çatın sonrakı monitorinqini təmirin səbəbinə uyğun seçin.
