Spirálové kotvy: spolupůsobení prutu, malty a zdiva

Kotva má přenést síly přes maltu do zdravého zdiva po obou stranách trhliny. Uspořádání drážek a osazení vycházejí z projektu opravy.

PrůzkumPostup a variantyVýběr a další krok

PROJDĚTE TECHNOLOGII

Spirálové kotvy: od uspořádání opravy po úplné obalení prutu

Kotva přenáší síly přes maltu do zdravého zdiva po obou stranách trhliny. Sekvence ukazuje toto spolupůsobení, přípravu drážek a osazení do AnkerBau. Na konci najdete dvě samostatné varianty rohu. Jejich geometrii volí projekt opravy; nejde o další povinné fáze stejné práce.

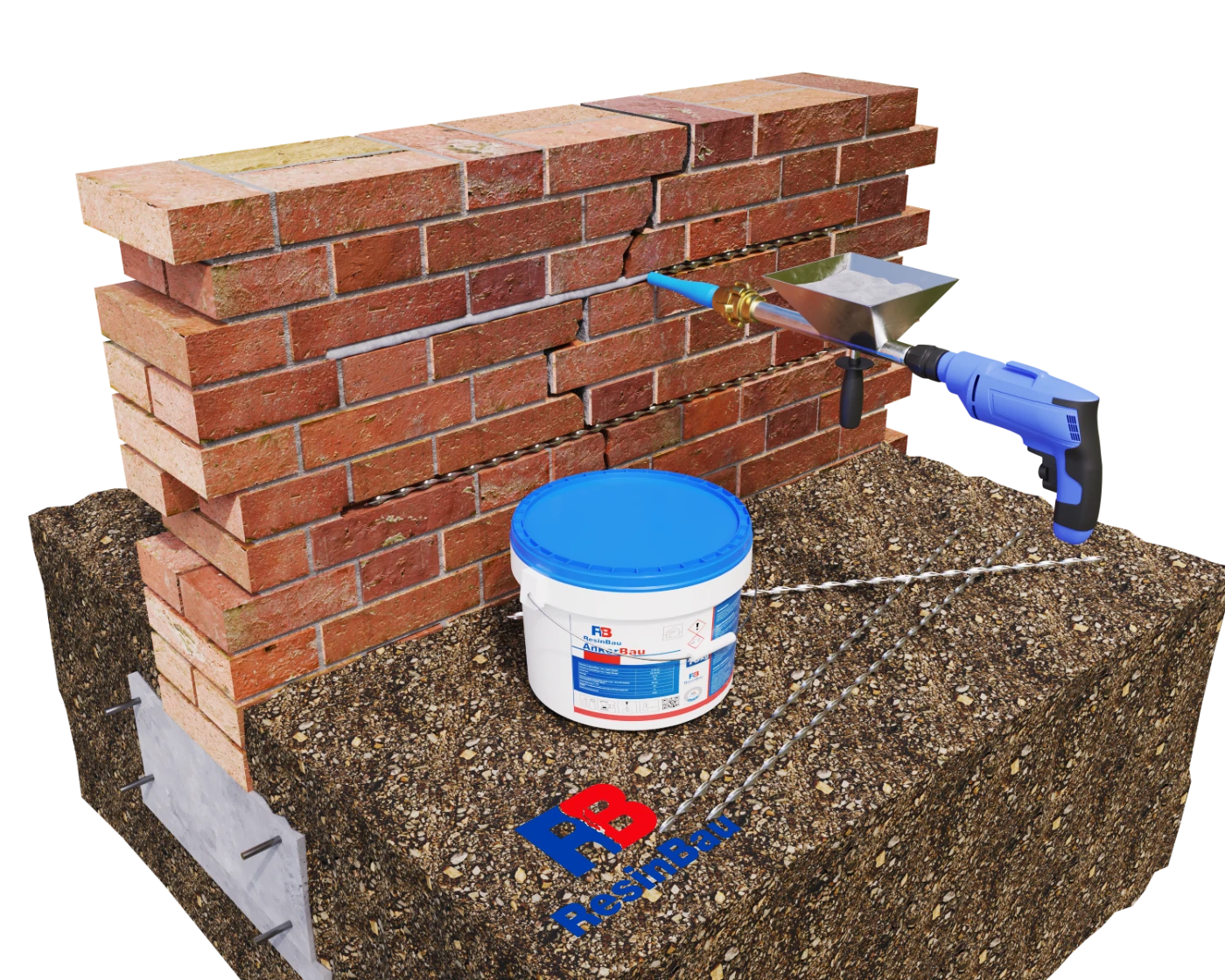

Obecné schéma opravy: malta obaluje prut a spojuje jej s připraveným zdivem. Zařízení slouží k provedení navrženého spojení.

01 · Průzkum

Celý systém: zdivo, kotva a malta musí spolupůsobit

Sledujte cestu síly: z jedné části zdiva přes maltu do kotvy a následně do zdiva na druhé straně trhliny. Samotný prut v drážce nestačí. Je nutné správné zakotvení, souvislé obalení a podklad schopný spolupůsobit s maltou.

Před výběrem uspořádání prozkoumejte příčinu vzniku trhlin, stav zdicích prvků a spár a aktivitu poškození. Sešití trhliny samo o sobě neodstraňuje příčinu sedání nebo přetížení. Projekt stanoví úkol spojení, geometrii a kontrolu a AnkerBau je maltou pro osazování spirálových kotev v takovém systému oprav zdiva.

  • Určete, zda příčina vzniku trhlin zůstává aktivní.
  • Ověřte stav zdiva v plánovaných kotevních oblastech.
  • Propojte uspořádání kotev s úkolem stanoveným v projektu.
AnkerBau — malta pro osazování kotev →Když vznik trhlin vyplývá ze změny podepření →

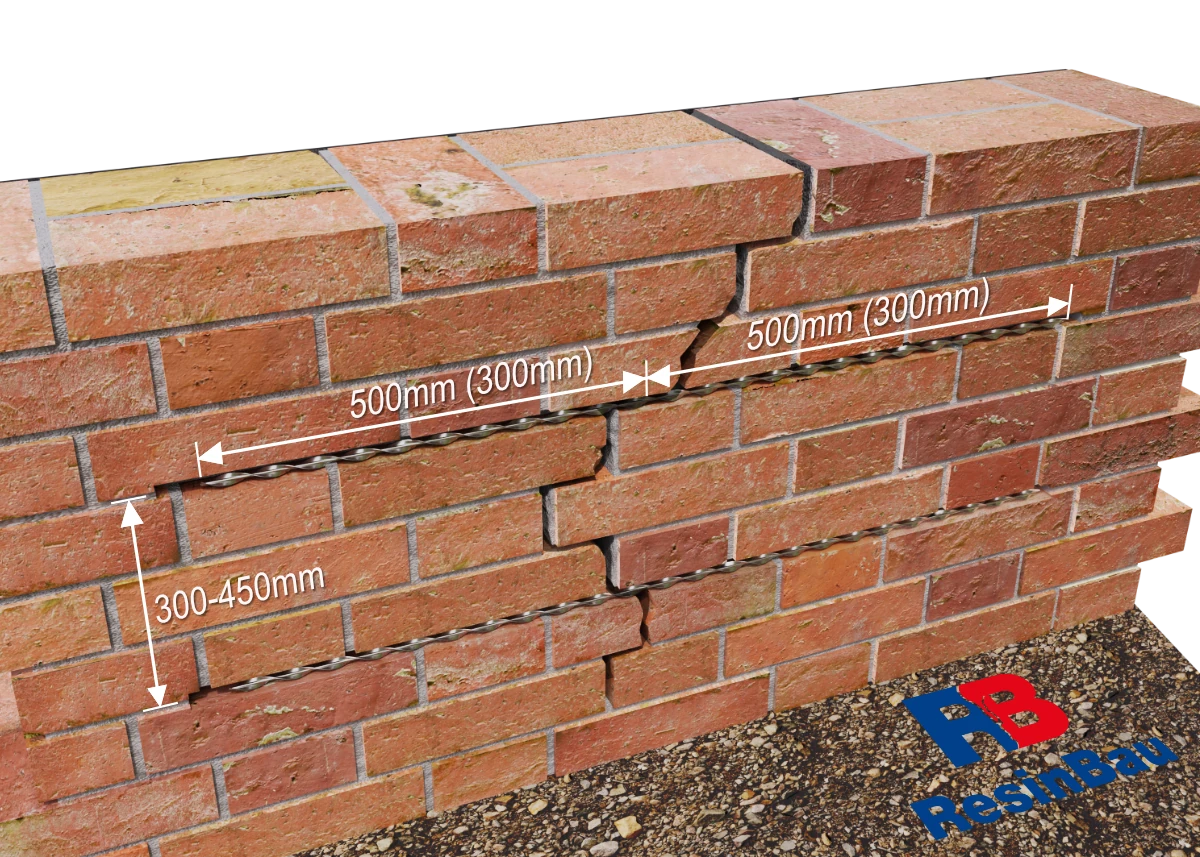

Označení vlevo a vpravo se týkají úseků po obou stranách trhliny. Svislý rozměr popisuje vzdálenost mezi úrovněmi kotev.

02 · Průzkum

Čtěte délky po obou stranách trhliny

Rozlišujte délku na jedné straně trhliny a délku celé kotvy. Označení 500 mm (300 mm) se týká úseků na každé straně pro cihelné, respektive betonové zdivo. Svislých 300–450 mm představuje vzdálenost úrovní ve znázorněné variantě. Tyto rozměry vysvětlují její geometrii; pro opravovanou stěnu je musí určit projekt.

Přeneste na stěnu uspořádání vycházející z projektu s ohledem na otvory, hrany, rohy a stav spár. Kotevní délka, hloubka drážky a obalení musí tvořit jeden souladný detail. Kalkulátor malty pomůže teprve po určení této geometrie; neurčuje počet kotev ani únosnost opravy.

  • Nepovažujte rozměr na jedné straně za celkovou délku prutu.
  • Zohledněte přerušení kotevní oblasti otvorem nebo hranou.
  • Do výpočtu zadejte geometrii stanovenou v projektu opravy.
Spotřeba malty pro navržené drážky →

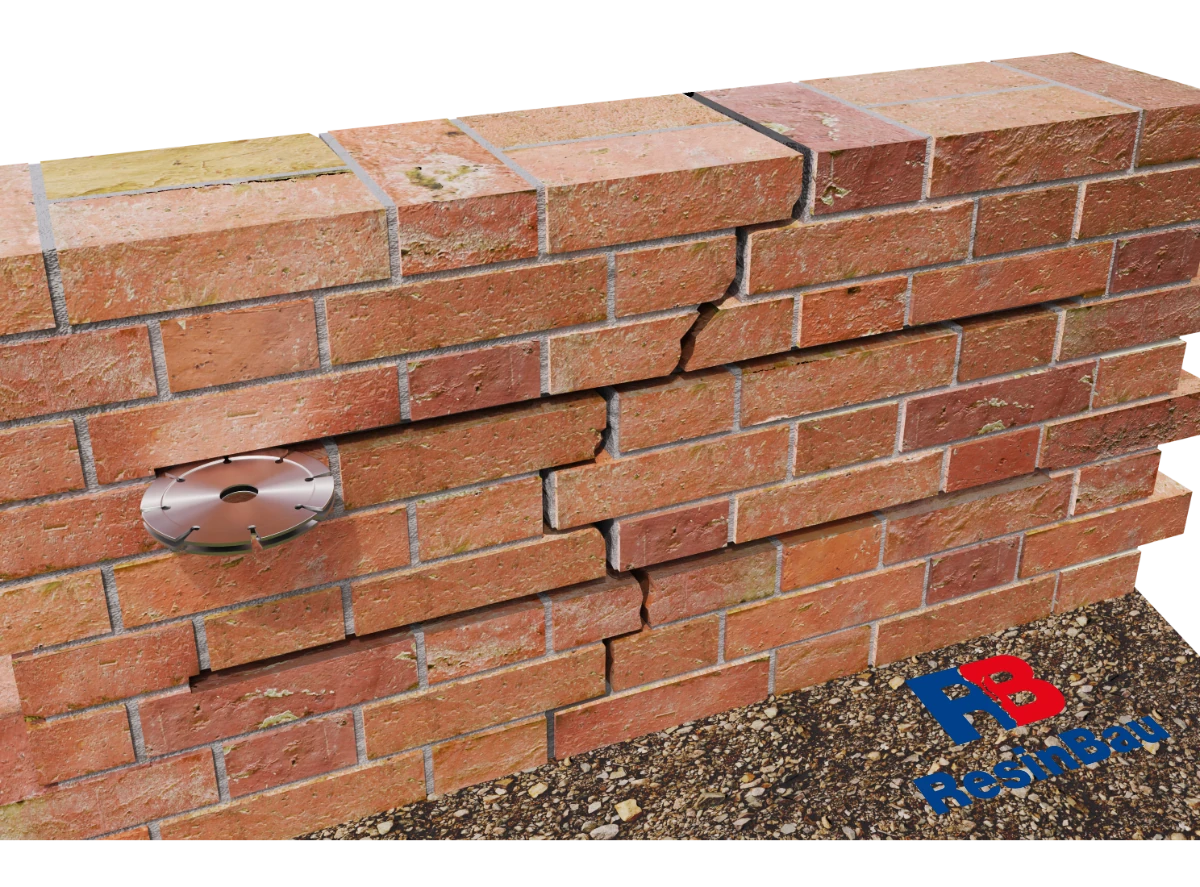

Drážky vedou přes trhlinu a dále do kotevní oblasti. Jejich rozměry musí umožnit pozdější obalení prutu.

03 · Provádění

Proveďte drážky v plánované oblasti zdiva

Vytyčte a proveďte drážky podle zvoleného uspořádání. Ověřte jejich skutečnou délku, hloubku a průběh po obou stranách trhliny. Prostor pro prut musí zahrnovat první a druhou vrstvu malty, nikoli pouze průměr samotné kotvy.

Při otevírání spár posuďte stav odkrytého zdiva. Vydrolená spára nebo místní dutina mohou změnit podmínky osazení oproti průzkumu z povrchu. Takové místo je nutné zohlednit při přípravě detailu před zakrytím maltou.

  • Porovnejte provedené drážky s projektem a vyznačte odchylky.
  • Ověřte spojitost podkladu po kotevní délce.
  • Ponechte prostor pro obalení, nikoli pouze pro prut.
AnkerBau — příprava podkladu →Bilance malty po změření drážek →

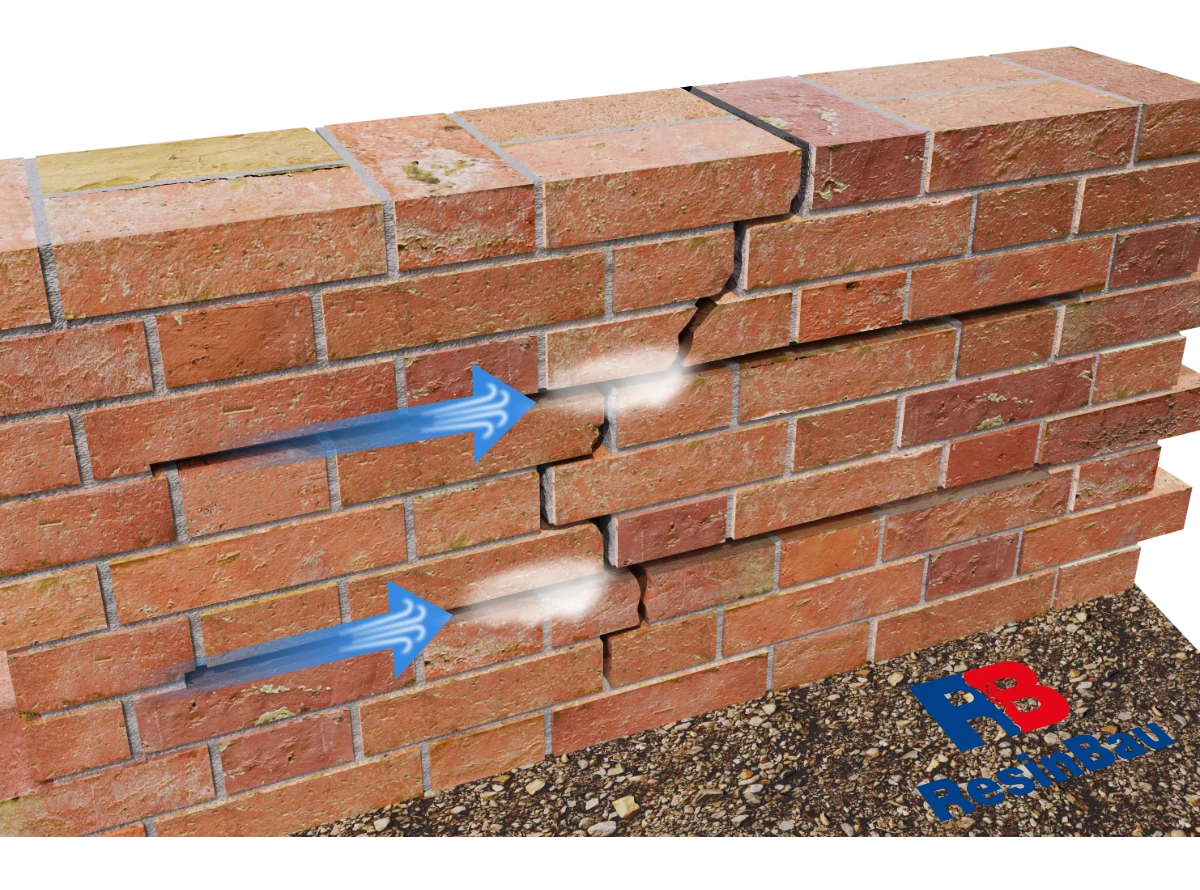

První fáze čištění: vyfoukání drážek odstraňuje zbytky po jejich provedení. Na této ilustraci šipky neznamenají vlhčení.

04 · Provádění

Odstraňte z drážky prach a uvolněné zbytky

Vyčistěte drážku po celé délce, také u jejích konců a poblíž trhliny. Návod AnkerBau předepisuje vyfoukání stlačeným vzduchem. Prach a uvolněné zbytky nesmějí tvořit vrstvu oddělující maltu od zdravého podkladu.

Po vyčištění znovu prohlédněte hrany a vnitřek. Nyní lze snáze zjistit nevyplněné spáry nebo části, které se při provádění drážky oddělily. Další fází je příprava vlhkosti podkladu znázorněná na následující tabuli.

  • Ověřte čistotu i na koncích drážky.
  • Odstraňte oddělené části zjištěné po vyfoukání.
  • Rozlišujte odstranění prachu a následné vlhčení.
AnkerBau — příprava před aplikací →

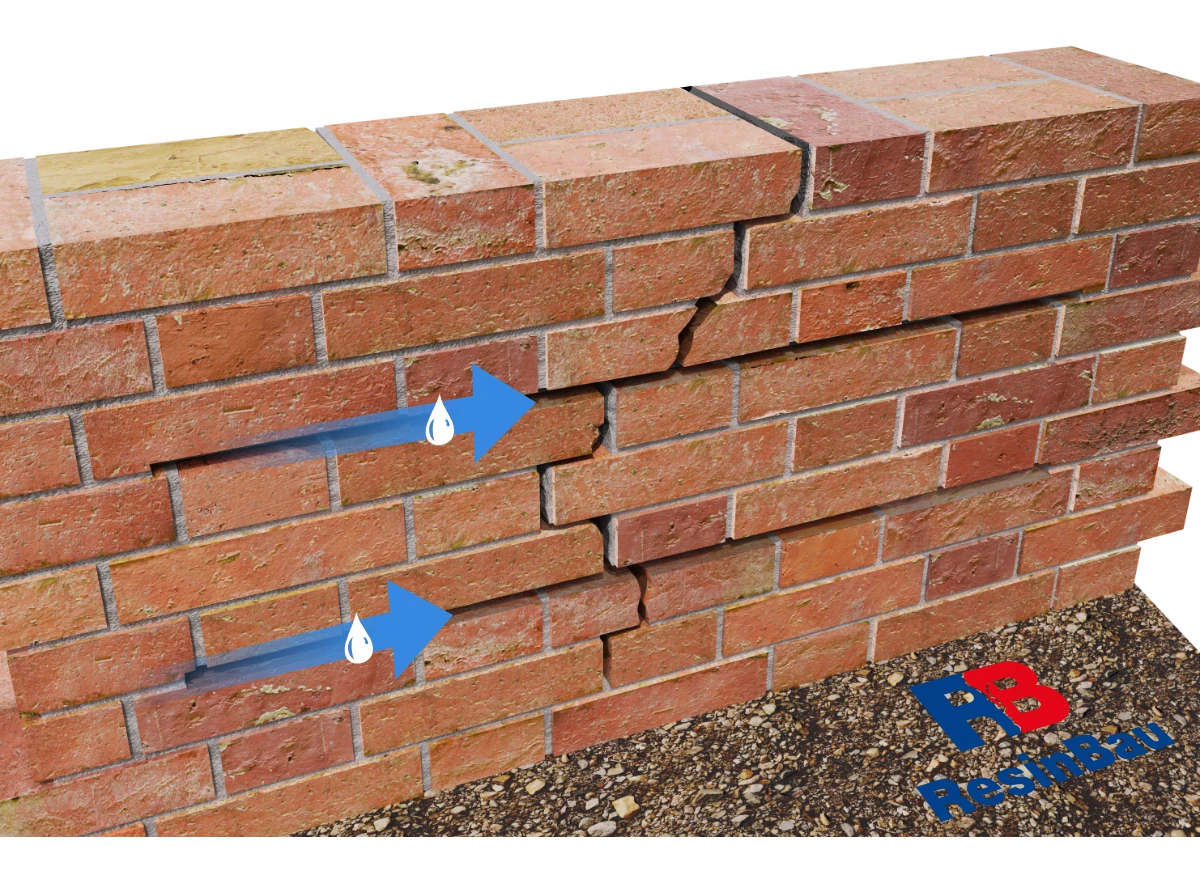

Voda připravuje savý podklad ke kontaktu s maltou. Přebytek je nutné odstranit před osazením kotvy.

05 · Provádění

Navlhčete podklad, odstraňte přebytečnou vodu a připravte maltu

Návod AnkerBau vyžaduje navlhčení místa kotvení a odstranění přebytečné vody. U velmi nasákavého zdiva se vlhčení opakuje. Kontrolujte celou délku drážky: povrch nesmí současně obsahovat suché, silně savé části a místa s nahromaděnou vodou.

Maltu připravte podle návodu produktu a zachovejte pořadí přidávání složek, míchání, odležení a opětovného míchání. Velikost dávky přizpůsobte možnosti aplikace při teplotě prací. Dodatečná voda není prostředkem k libovolnému prodlužování zpracovatelnosti ani ke zlepšení čerpatelnosti již připravené dávky.

  • Odstraňte přebytečnou vodu z připraveného místa.
  • Při vysoké savosti ověřte potřebu opakovaného navlhčení.
  • Zachovejte recepturu a pořadí přípravy AnkerBau.
AnkerBau — míchání a podmínky aplikace →

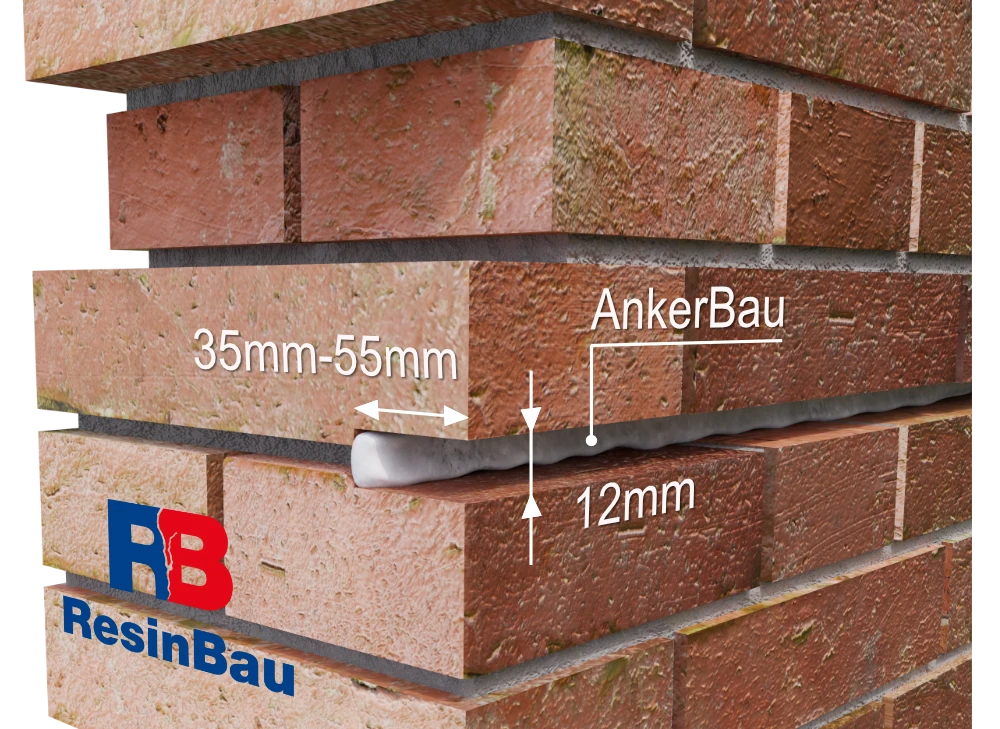

První vrstva vytváří oporu pro prut a kontakt s vnitřkem drážky. Rozměry se vztahují ke znázorněnému detailu.

06 · Provádění

Naneste souvislou první vrstvu AnkerBau

Naneste první vrstvu AnkerBau na připravený podklad a zachovejte spojitost po celé kotevní délce. Malta musí dosáhnout vnitřku drážky a jejích konců. Ponechte prostor pro osazení prutu a druhou vrstvu, která dokončí obalení.

Před vložením kotvy ověřte přilnutí první vrstvy k podkladu, zejména u nerovností a konců drážky. Označení 35–55 mm a 12 mm vysvětlují geometrii tohoto průřezu; skutečné rozměry drážky a vrstev musí odpovídat projektu opravy.

  • Zachovejte spojitost první vrstvy i u konců.
  • Ověřte kontakt malty s připraveným podkladem.
  • Ponechte prostor pro prut a druhou vrstvu.
AnkerBau — nanášení první vrstvy →Spotřeba malty podle geometrie drážek →

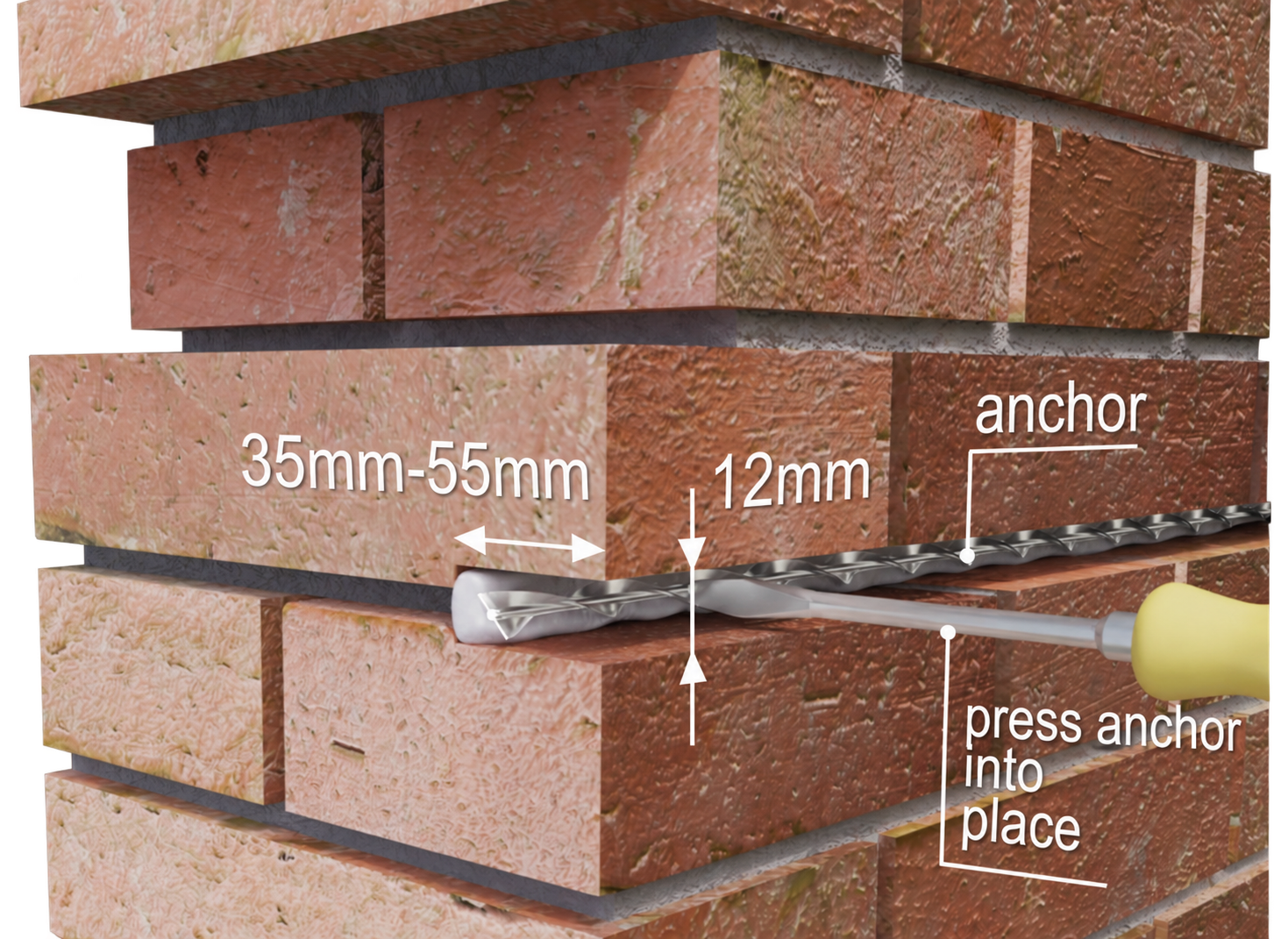

Zatlačení osazuje prut do malty. Kotva musí zachovat navržený průběh a prostor pro pozdější obalení z čelní strany.
Legenda schématu

Spirálový prut je kotva; nástroj pod ním jej zatlačuje do malty. Vodorovná šipka označuje hloubku drážky 35–55 mm; svislá šipka označuje výšku drážky 12 mm.

07 · Provádění

Zatlačte kotvu do první vrstvy

Umístěte kotvu do první vrstvy a zatlačte ji do navržené polohy. Ověřte oba konce zakotvení a průchod přes trhlinu. Samotné vložení prutu do prázdné drážky nezajišťuje kontakt s maltou ani přenos sil do zdiva.

Pokud systém předepisuje stabilizační prvky, použijte je k udržení polohy během dalšího vyplňování. Před nanesením druhé vrstvy zkontrolujte průběh kotvy a zbývající prostor pro obalení. Neposunujte prut k povrchu pouze kvůli snazšímu zakrytí nerovné drážky.

  • Potvrďte polohu a oba konce zakotvení.
  • Ověřte osazení prutu v maltě po celé přístupné délce.
  • Zachovejte prostor pro druhou vrstvu obalení.
AnkerBau — osazení a stabilizace kotvy →

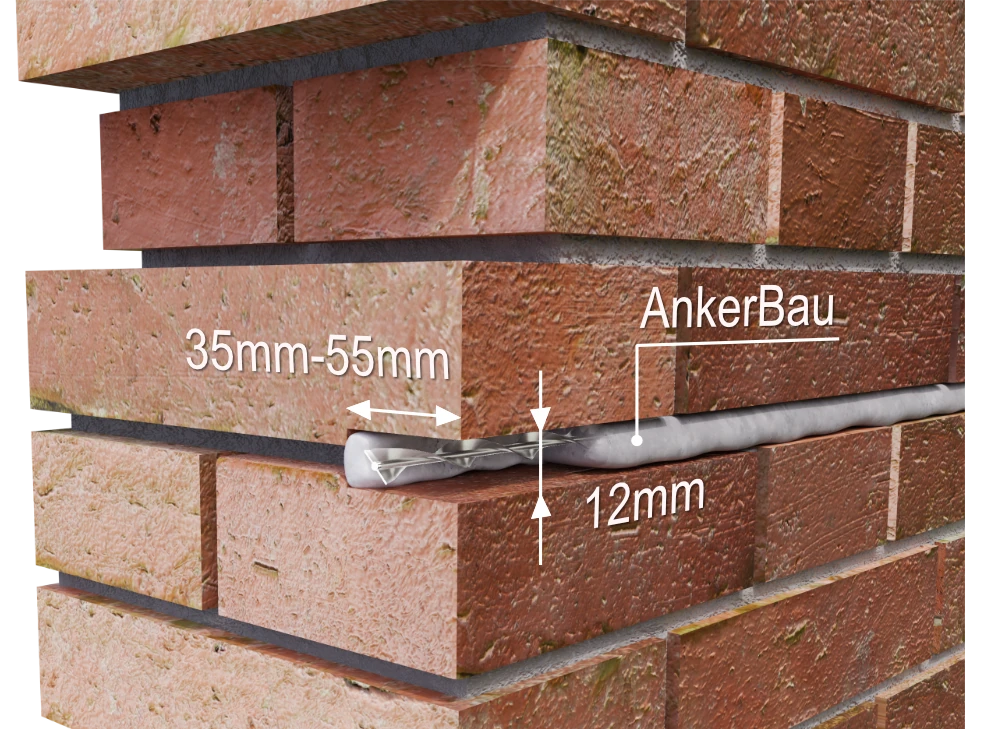

Druhá vrstva dokončuje obalení prutu. Spojitost malty a polohu kotvy je nutné potvrdit před zakrytím opravy.

08 · Provádění

Dokončete obalení a ověřte spoj před povrchovou úpravou

Naneste druhou vrstvu AnkerBau a dokončete obalení prutu bez dutých míst. Ověřte vyplnění u konců a v místě protnutí trhliny. Malta má zajistit souvislý kontakt s kotvou a připraveným zdivem; vyrovnávací vrstva na povrchu nenahrazuje vyplnění vnitřku drážky.

Před zakrytím zdokumentujte polohu prutů, konce zakotvení a spojitost vyplnění. Otevřená spára samotné trhliny vyžaduje samostatné doplnění podle opravy; nejde o totéž jako obalení kotvy. Zachovejte podmínky tuhnutí AnkerBau a povrchovou úpravu začněte až v době povolené návodem a projektem.

  • Ověřte maltu pod prutem, kolem něj a u konců.
  • Potvrďte polohu kotvy před provedením povrchové úpravy.
  • Rozlišujte přejímku osazení a pozdější pozorování trhliny.
AnkerBau — osazení a zrání →Spotřeba malty pro osazování kotev →

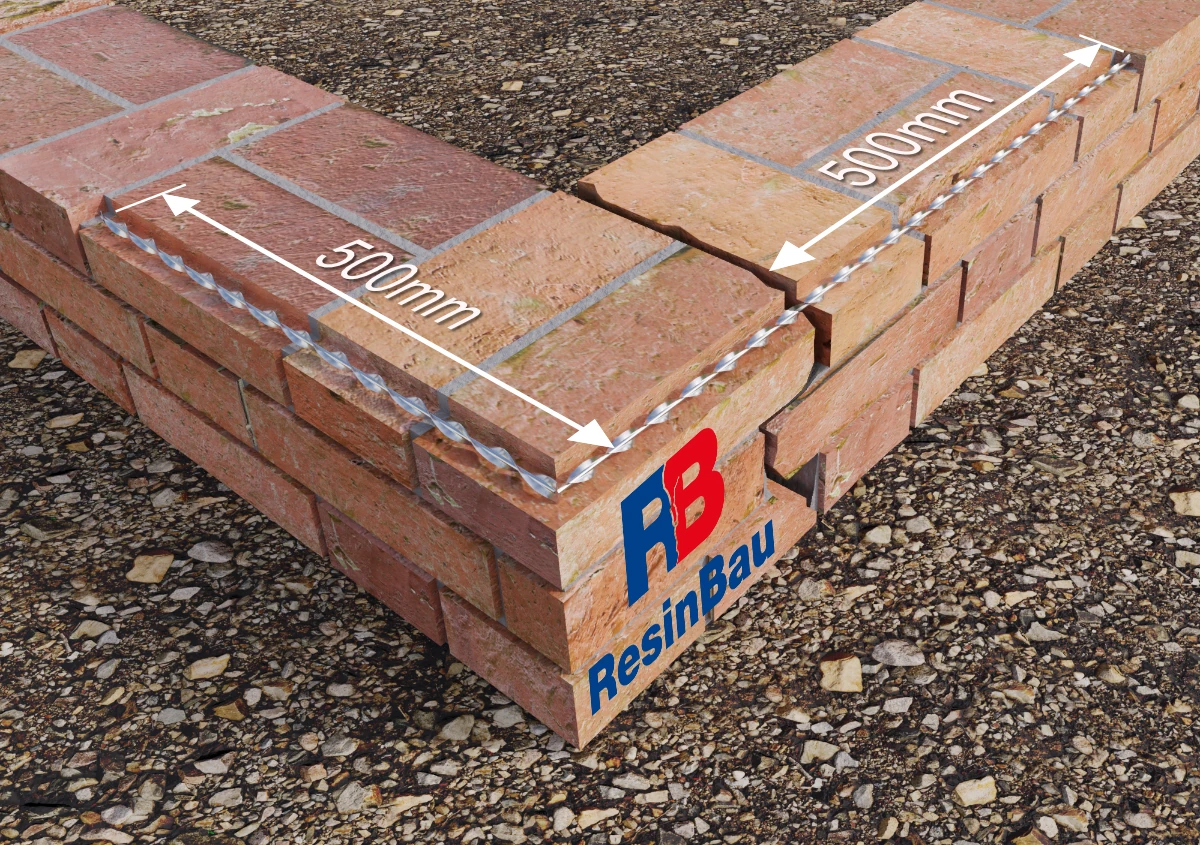

Samostatný detail rohu: cesta zakotvení vede po obou ramenech. Nejde o další povinnou fázi opravy rovné stěny.

09 · Alternativní detaily rohu

Varianta rohu A: kotva vedená v drážce

V této variantě kotva prochází zalomením stěny v připravené drážce. Ověřte spojitost zakotvení na obou ramenech a prostor pro obalení v samotném rohu. Délka viditelná na jednom líci nepopisuje celou cestu prutu.

Označení 500 mm popisují tuto variantu. Projekt musí zohlednit skladbu zdiva, polohu trhliny, stav rohu a možnost přípravy obou ramen. Čištění, vlhčení a úplné obalení zůstávají součástí tohoto detailu; další tabule ukazuje jiný přístup, nikoli jeho povinné pokračování.

  • Ověřte přípravu obou ramen rohu.
  • Zachovejte plánované zakotvení a obalení v zalomení.
  • Nekombinujte obě varianty rohu bez projektu.
AnkerBau — osazení do připraveného podkladu →Bilance malty v drážkách →

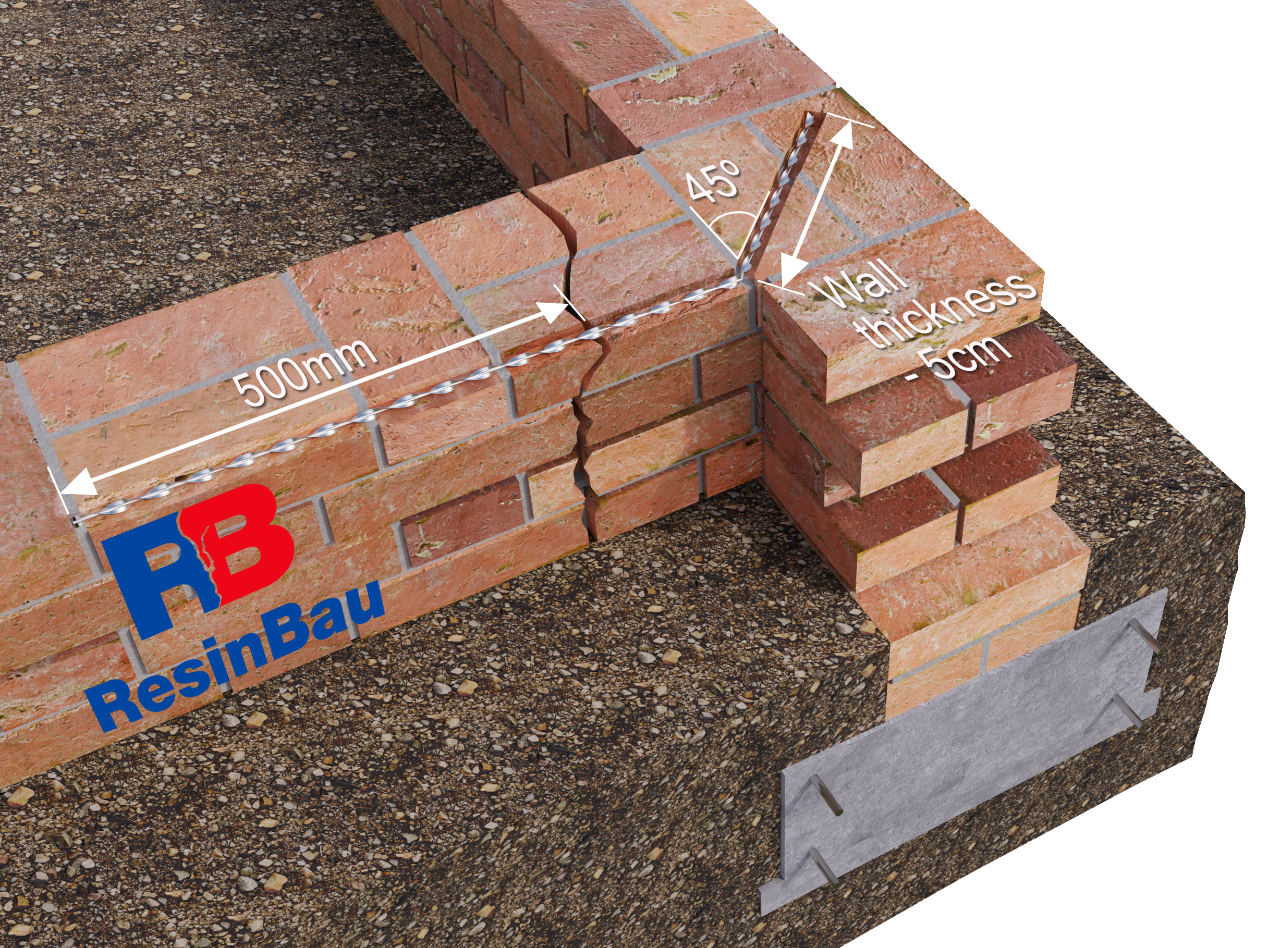

Alternativa s vrtem mění cestu osazení v rohu. Znázorněných 45° a 500 mm popisuje geometrii této varianty.

10 · Alternativní detaily rohu

Varianta rohu B: zakotvení s vrtem

Tento detail ukazuje přechod z drážky do vrtu v rohu. Před provedením určete, kde má vrt končit a která část zdravého zdiva převezme síly přes maltu. Samotné dodržení úhlu ze schématu nepotvrzuje kotevní délku ani správnou vzdálenost od hrany.

Vrt vyžaduje vyčištění, přípravu vlhkosti a vyplnění bez dutých míst stejně jako drážka. Před zakrytím potvrďte provedený směr, hloubku a způsob osazení. Volba mezi touto variantou a kotvou vedenou kolem rohu vychází z projektu a skutečné skladby zdiva.

  • Potvrďte místo ukončení vrtu v prozkoumaném průřezu.
  • Ověřte spojitost malty v přechodu drážka–vrt.
  • Zdokumentujte geometrii a osazení před zakrytím.
AnkerBau — příprava kotevních vrtů →

Sešití trhliny začíná příčinou

Ověřte průběh trhliny, stav zdicích prvků a spár, tloušťku stěny a změny podepření a zatížení. Určete, zda se poškození stále vyvíjí. Kotvy samy neodstraňují příčinu sedání nebo přetížení.

Projekt opravy stanoví úkol spojení, kotevní délky, uspořádání a počet úrovní, rohy a způsob kontroly. Nevybírejte celý systém pouze podle šířky trhliny nebo jedné katalogové ilustrace.

Prut působí prostřednictvím svého okolí

Síly ze zdiva se musí přenést do malty a kotvy a následně do zdiva na druhé straně poškození. Rozhodují stav podkladu, geometrie drážky, požadované zakotvení a souvislé obalení. Samotný prut položený v prázdné drážce nevytváří spojení znázorněné ve schématu.

Délky a vzdálenosti znázorněné ve výkresech se týkají zdrojových variant. Nejsou automaticky parametry každého opravovaného zdiva. V rohu a u otvorů je nutné posoudit skutečnou cestu přenosu sil.

Připravte podklad pro maltu

Proveďte drážky nebo vrty podle projektu. Odstraňte prach a uvolněné zbytky. U AnkerBau návod předepisuje navlhčení podkladu a odstranění přebytečné vody; silně savý podklad vyžaduje zvláštní pozornost.

Připravte maltu se správným množstvím vody a zachovejte předepsané pořadí míchání a zrání. Neupravujte pohodlí čerpání libovolným přidáváním vody. Dávkovací nástroj musí umožňovat vyplnění drážky bez dutin.

První vrstva, kotva, úplné obalení

Naneste první vrstvu malty do připravené drážky, osaďte kotvu do předepsané hloubky a proveďte další vrstvu. Použité stabilizační prvky mají udržovat polohu prutu během vyplňování. Kontrolujte obalení také u rohů a změn směru.

Dodržujte podmínky tuhnutí a okamžik povolení dalších prací stanovený pro systém. Příliš brzké zakrytí může znemožnit ověření geometrie a osazení, proto pořizujte dokumentaci v jednotlivých fázích.

Výpočet malty nenavrhuje kotvení

Kalkulátor pomáhá odhadnout množství malty na základě geometrie drážek a zvoleného uspořádání kotev. Neurčuje únosnost, kotevní délku ani počet prutů potřebných k přenosu sil. Tyto veličiny vycházejí z projektu.

Při přejímce ověřte provedené uspořádání, stav podkladu, přípravu malty a spojitost obalení. Uchovejte fotografie před zakrytím a označení míst. Další sledování trhliny přizpůsobte příčině opravy.
