Anclajes helicoidales: interacción entre barra, mortero y muro

El anclaje debe transmitir esfuerzos a través del mortero al muro sano a ambos lados de la fisura. La disposición de las rozas y la instalación se derivan del proyecto de reparación.

DiagnósticoProcedimiento y variantesSelección y siguiente paso

RECORRE EL PROCEDIMIENTO

Anclajes helicoidales: de la disposición de reparación al recubrimiento completo de la barra

El anclaje transmite esfuerzos a través del mortero al muro sano a ambos lados de la fisura. La secuencia muestra esta interacción, la preparación de las rozas y la instalación en AnkerBau. Al final encontrarás dos variantes de esquina independientes. Su geometría la determina el proyecto de reparación; no son etapas obligatorias consecutivas del mismo trabajo.

Esquema general de reparación: el mortero rodea la barra y la une al muro preparado. El equipo sirve para ejecutar la unión proyectada.

01 · Diagnóstico

El conjunto: muro, anclaje y mortero deben trabajar juntos

Sigue el recorrido del esfuerzo: desde una parte del muro, a través del mortero, al anclaje y después al muro del otro lado de la fisura. La barra sola en la roza no basta. Hacen falta un anclaje adecuado, recubrimiento continuo y un soporte capaz de trabajar con el mortero.

Antes de seleccionar la disposición, identifica la causa de la fisuración, el estado de las piezas de fábrica y de las juntas y la actividad del daño. Coser la fisura no elimina por sí solo la causa del asentamiento o de la sobrecarga. El proyecto define la función de la unión, la geometría y el control, y AnkerBau es el mortero para instalar anclajes helicoidales en este sistema de reparación de muros.

  • Determina si la causa de la fisuración sigue activa.
  • Comprueba el estado del muro en las zonas de anclaje previstas.
  • Relaciona la disposición de anclajes con la función definida en el proyecto.
AnkerBau — mortero para instalar anclajes →Cuando la fisuración se debe a un cambio de apoyo →

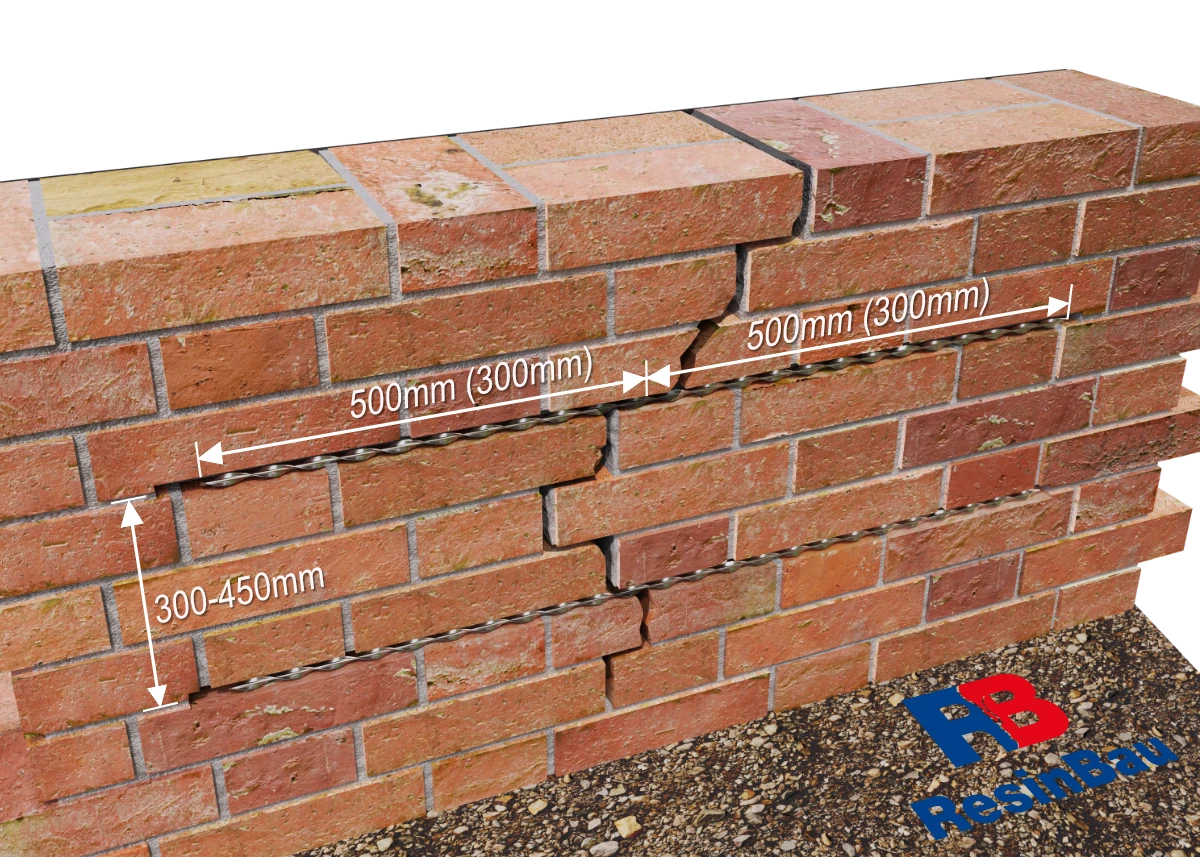

Las indicaciones de izquierda y derecha corresponden a los tramos a ambos lados de la fisura. La dimensión vertical describe la separación entre niveles de anclajes.

02 · Diagnóstico

Interpreta las longitudes a ambos lados de la fisura

Distingue la longitud a un lado de la fisura de la longitud total del anclaje. La indicación 500 mm (300 mm) corresponde a los tramos de cada lado para muros de ladrillo y de hormigón, respectivamente. La dimensión vertical de 300–450 mm representa la separación entre niveles en la variante mostrada. Estas dimensiones explican su geometría; para el muro que se repara requieren selección en el proyecto.

Traslada al muro la disposición del proyecto teniendo en cuenta huecos, bordes, esquinas y el estado de las juntas de mortero. La longitud de anclaje, la profundidad de la roza y el recubrimiento deben formar un detalle coherente. La calculadora de mortero ayuda solo después de definir esta geometría; no selecciona el número de anclajes ni la capacidad portante de la reparación.

  • No interpretes la dimensión de un lado como la longitud total de la barra.
  • Ten en cuenta la interrupción de la zona de anclaje por un hueco o borde.
  • Introduce en el cálculo la geometría adoptada en el proyecto de reparación.
Consumo de mortero para las rozas proyectadas →

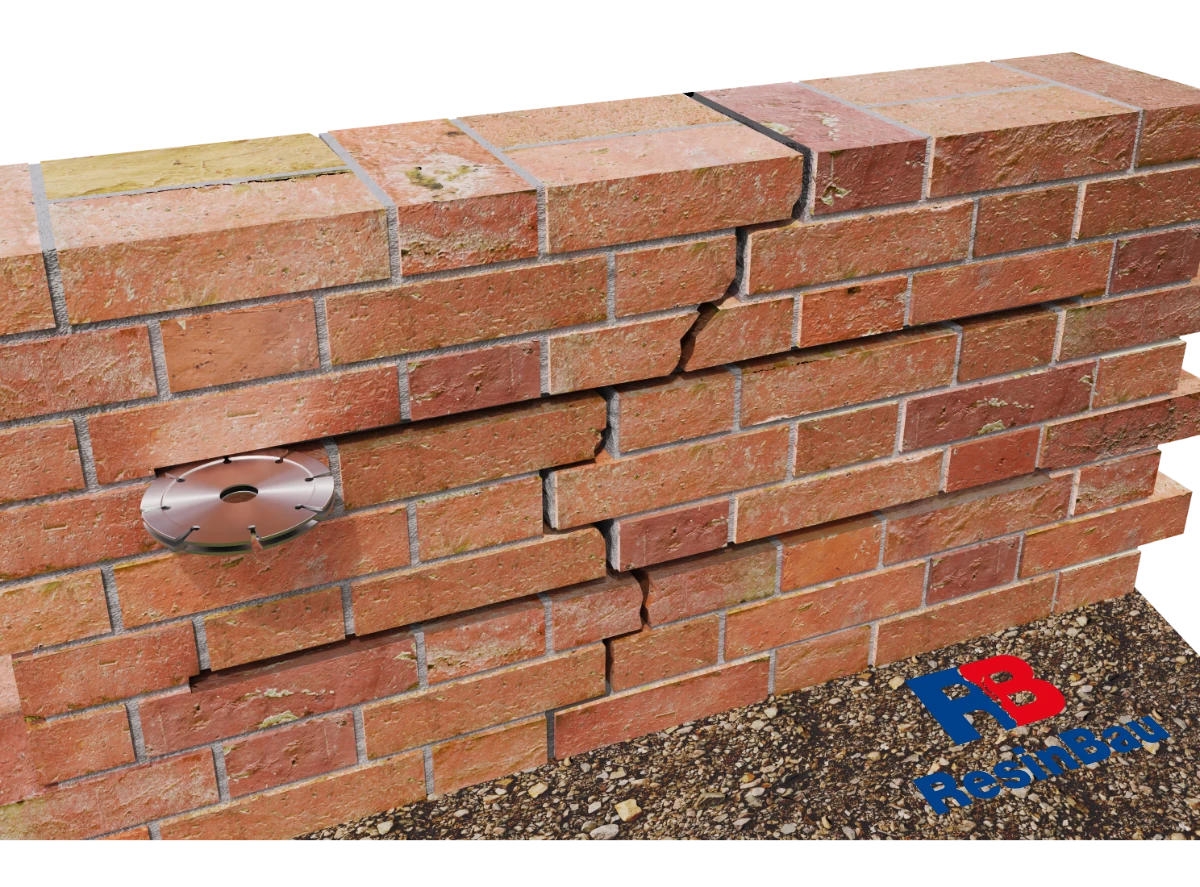

Las rozas atraviesan la fisura y continúan en la zona de anclaje. Sus dimensiones deben permitir recubrir posteriormente la barra.

03 · Ejecución

Ejecuta las rozas en la zona prevista del muro

Traza y ejecuta las rozas según la disposición adoptada. Comprueba su longitud, profundidad y trazado reales a ambos lados de la fisura. El espacio para la barra debe incluir la primera y segunda capa de mortero, no solo el diámetro del anclaje.

Al abrir las juntas, evalúa el estado del muro descubierto. Una junta desmoronada o un hueco local pueden cambiar las condiciones de instalación respecto al diagnóstico superficial. Hay que tenerlo en cuenta al preparar el detalle antes de cubrirlo con mortero.

  • Compara las rozas ejecutadas con el proyecto y marca las desviaciones.
  • Comprueba la continuidad del soporte en toda la longitud de anclaje.
  • Deja espacio para el recubrimiento, no solo para la barra.
AnkerBau — preparación del soporte →Balance de mortero tras medir las rozas →

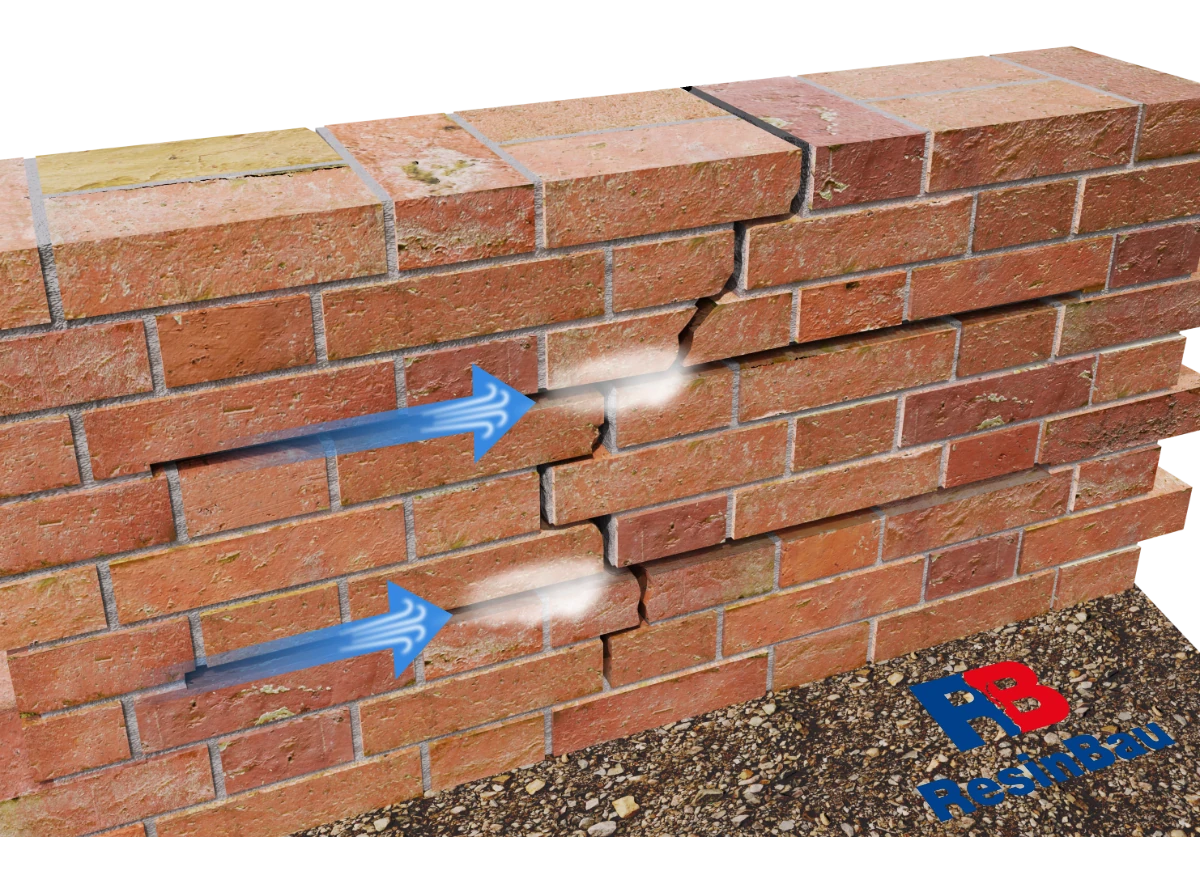

Primera etapa de limpieza: el soplado elimina los residuos de ejecución de las rozas. En esta ilustración, las flechas no representan humectación.

04 · Ejecución

Elimina el polvo y los residuos sueltos de la roza

Limpia la roza en toda su longitud, también en los extremos y cerca de la fisura. Las instrucciones de AnkerBau contemplan el soplado con aire comprimido. El polvo y los residuos sueltos no pueden formar una capa que separe el mortero del soporte sano.

Tras la limpieza, vuelve a inspeccionar los bordes y el interior. Ahora resulta más fácil detectar juntas sin rellenar o fragmentos desprendidos durante la ejecución de la roza. La siguiente etapa es preparar la humedad del soporte, como muestra la lámina siguiente.

  • Comprueba la limpieza también en los extremos de la roza.
  • Elimina los fragmentos desprendidos que aparezcan tras el soplado.
  • Distingue la eliminación del polvo de la humectación posterior.
AnkerBau — preparación antes de aplicar →

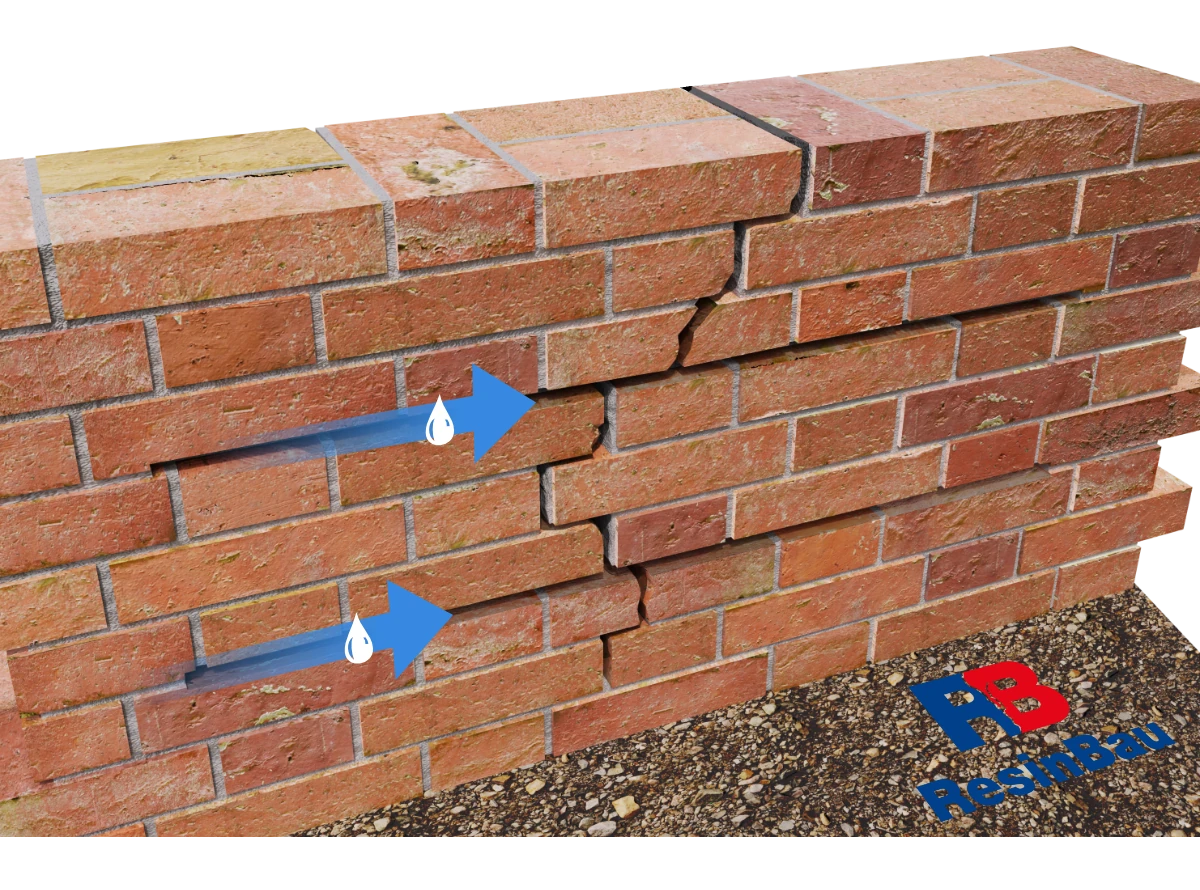

El agua prepara el soporte absorbente para el contacto con el mortero. Debe retirarse el exceso antes de instalar el anclaje.

05 · Ejecución

Humedece el soporte, retira el exceso de agua y prepara el mortero

Las instrucciones de AnkerBau exigen humedecer la zona de anclaje y retirar el exceso de agua. En muros muy absorbentes se repite la humectación. Controla toda la longitud de la roza: la superficie no debe presentar a la vez tramos secos muy absorbentes y puntos con agua acumulada.

Prepara el mortero según las instrucciones del producto, respetando el orden de adición de componentes, la mezcla, el reposo y la segunda mezcla. Ajusta el lote a la capacidad de aplicación a la temperatura de trabajo. Añadir agua no permite prolongar arbitrariamente el tiempo de trabajo ni mejorar la bombeabilidad de un lote ya preparado.

  • Retira el exceso de agua de la zona preparada.
  • En caso de absorción elevada, comprueba si hace falta humedecer de nuevo.
  • Respeta la formulación y la secuencia de preparación de AnkerBau.
AnkerBau — mezcla y condiciones de aplicación →

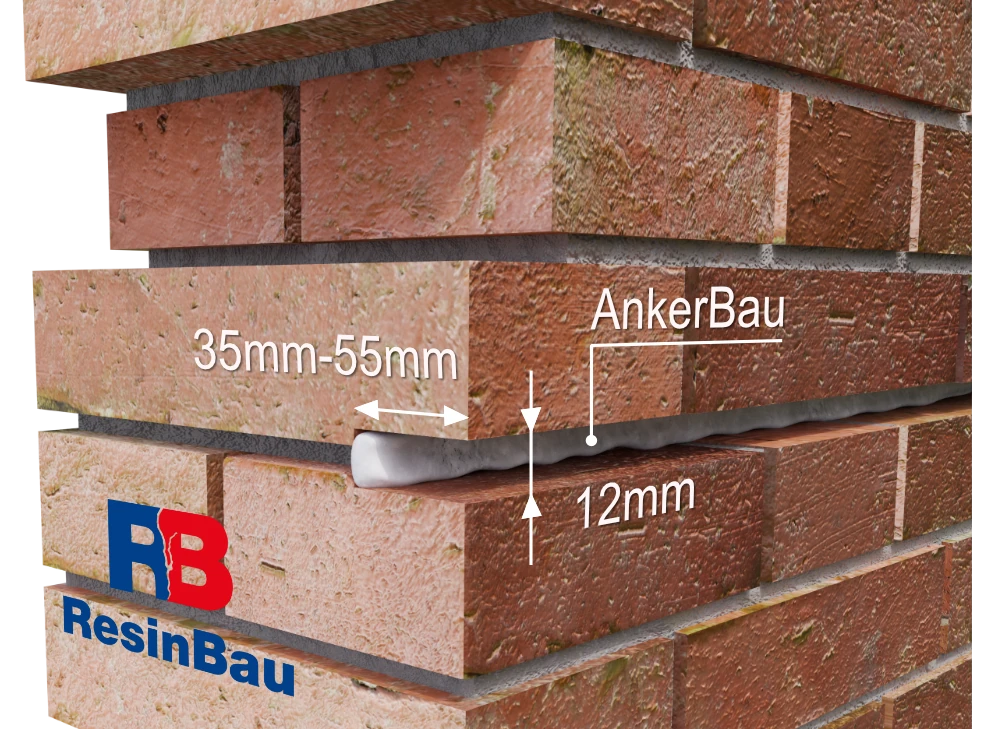

La primera capa proporciona apoyo a la barra y contacto con el interior de la roza. Las dimensiones corresponden al detalle mostrado.

06 · Ejecución

Aplica una primera capa continua de AnkerBau

Aplica la primera capa de AnkerBau sobre el soporte preparado manteniendo la continuidad en toda la longitud de anclaje. El mortero debe llegar al interior de la roza y a sus extremos. Deja espacio para colocar la barra y para la segunda capa que completará el recubrimiento.

Antes de colocar el anclaje, comprueba el contacto de la primera capa con el soporte, especialmente en irregularidades y extremos de la roza. Las indicaciones de 35–55 mm y 12 mm explican la geometría de esta sección; las dimensiones reales de la roza y las capas deben corresponder al proyecto de reparación.

  • Mantén la continuidad de la primera capa también en los extremos.
  • Comprueba el contacto del mortero con el soporte preparado.
  • Deja espacio para la barra y la segunda capa.
AnkerBau — aplicación de la primera capa →Consumo de mortero según la geometría de las rozas →

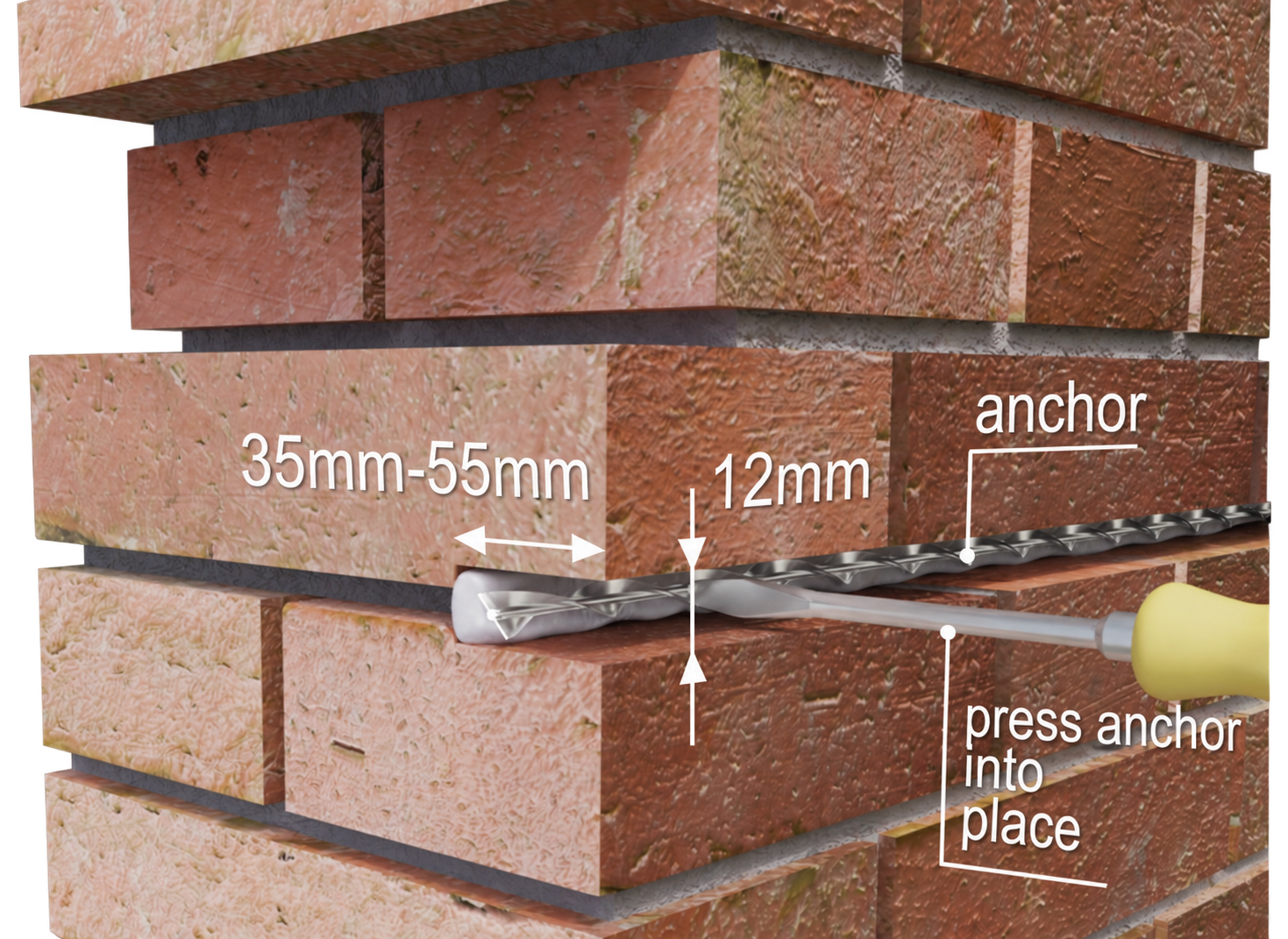

La presión asienta la barra en el mortero. El anclaje debe mantener el trazado proyectado y el espacio para el recubrimiento posterior por la cara.
Leyenda del esquema

La barra helicoidal es el anclaje; la herramienta inferior lo presiona contra el mortero. La flecha horizontal indica una profundidad de roza de 35–55 mm; la vertical indica una altura de roza de 12 mm.

07 · Ejecución

Presiona el anclaje contra la primera capa

Coloca el anclaje en la primera capa y presiónalo hasta la posición proyectada. Comprueba ambos extremos de anclaje y el paso por la fisura. Introducir una barra en una roza vacía no garantiza el contacto con el mortero ni la transmisión de esfuerzos al muro.

Si el sistema contempla elementos estabilizadores, utilízalos para mantener la posición durante el relleno posterior. Antes de aplicar la segunda capa, comprueba el trazado del anclaje y el espacio restante para el recubrimiento. No desplaces la barra hacia la superficie solo para cubrir más fácilmente una roza irregular.

  • Confirma la posición y ambos extremos de anclaje.
  • Comprueba la instalación de la barra en el mortero en toda la longitud accesible.
  • Deja espacio para la segunda capa de recubrimiento.
AnkerBau — instalación y estabilización del anclaje →

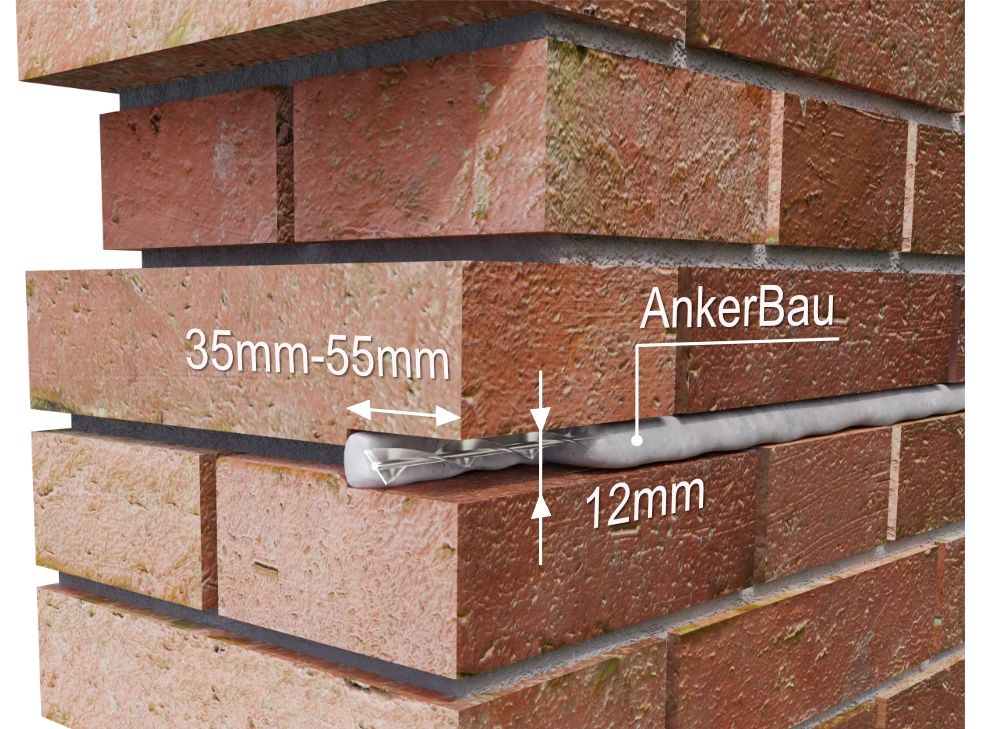

La segunda capa completa el recubrimiento de la barra. Hay que confirmar la continuidad del mortero y la posición del anclaje antes de cubrir la reparación.

08 · Ejecución

Completa el recubrimiento y comprueba la unión antes del acabado

Aplica la segunda capa de AnkerBau completando el recubrimiento de la barra sin huecos. Comprueba el relleno en los extremos y en la intersección con la fisura. El mortero debe mantener contacto continuo con el anclaje y el muro preparado; una capa de nivelación superficial no sustituye el relleno interior de la roza.

Antes de cubrir, documenta la posición de las barras, los extremos de anclaje y la continuidad del relleno. La abertura de la propia fisura requiere un relleno independiente acorde con la reparación; no es lo mismo que el recubrimiento del anclaje. Respeta las condiciones de fraguado de AnkerBau e inicia el acabado solo cuando lo permitan las instrucciones y el proyecto.

  • Comprueba el mortero bajo la barra, a su alrededor y en los extremos.
  • Confirma la posición del anclaje antes de ejecutar el acabado.
  • Distingue la aceptación de la instalación de la observación posterior de la fisura.
AnkerBau — instalación y curado →Consumo de mortero para instalar anclajes →

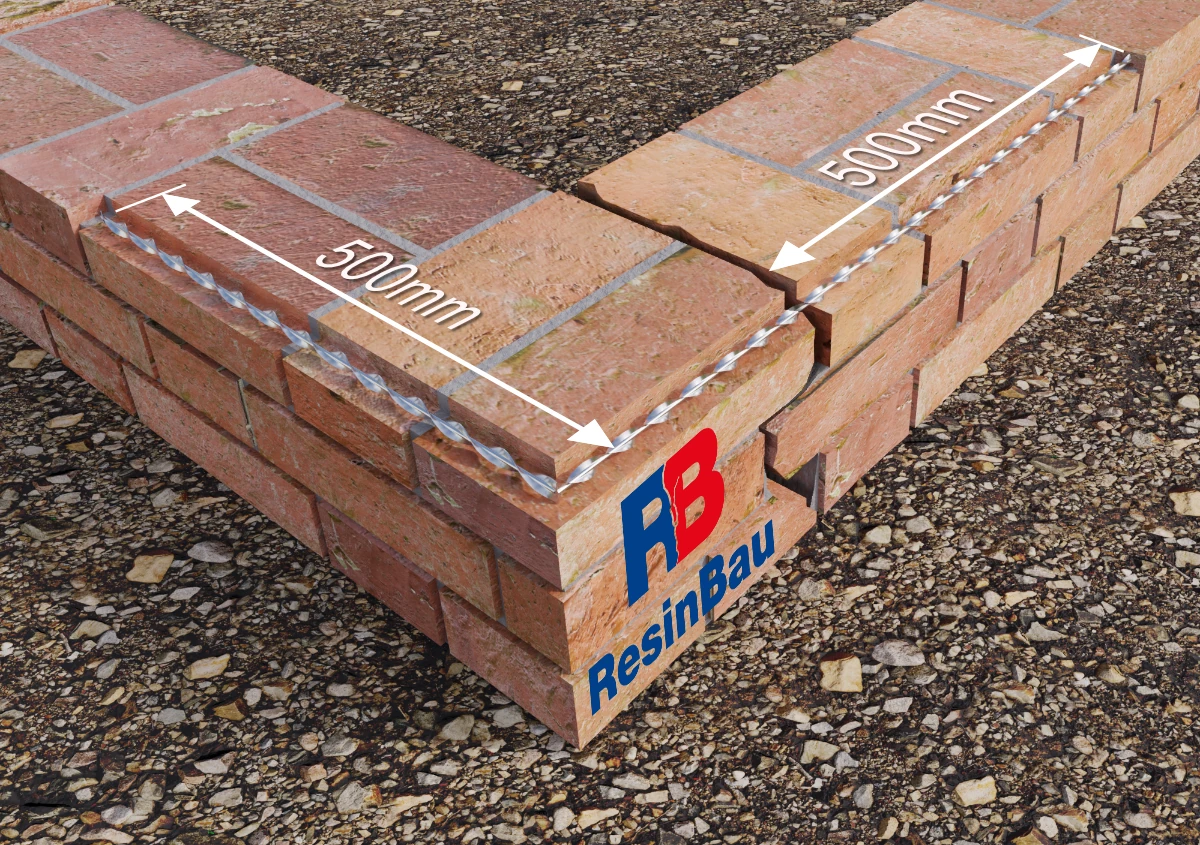

Detalle de esquina independiente: el recorrido de anclaje pasa por ambos lados. No es una etapa adicional obligatoria de la reparación de un muro recto.

09 · Detalles alternativos de esquina

Variante de esquina A: anclaje colocado en una roza

En esta variante, el anclaje pasa por el cambio de dirección del muro en una roza preparada. Comprueba la continuidad del anclaje en ambos lados y el espacio de recubrimiento en la propia esquina. La longitud visible en una cara no describe todo el recorrido de la barra.

Las indicaciones de 500 mm describen esta variante. El proyecto debe considerar la disposición del muro, la posición de la fisura, el estado de la esquina y la posibilidad de preparar ambos lados. La limpieza, la humectación y el recubrimiento completo siguen formando parte de este detalle; la lámina siguiente muestra otro acceso, no su continuación obligatoria.

  • Comprueba la preparación de ambos lados de la esquina.
  • Mantén el anclaje y el recubrimiento previstos en el cambio de dirección.
  • No combines ambas variantes de esquina sin un proyecto.
AnkerBau — instalación en el soporte preparado →Balance de mortero en las rozas →

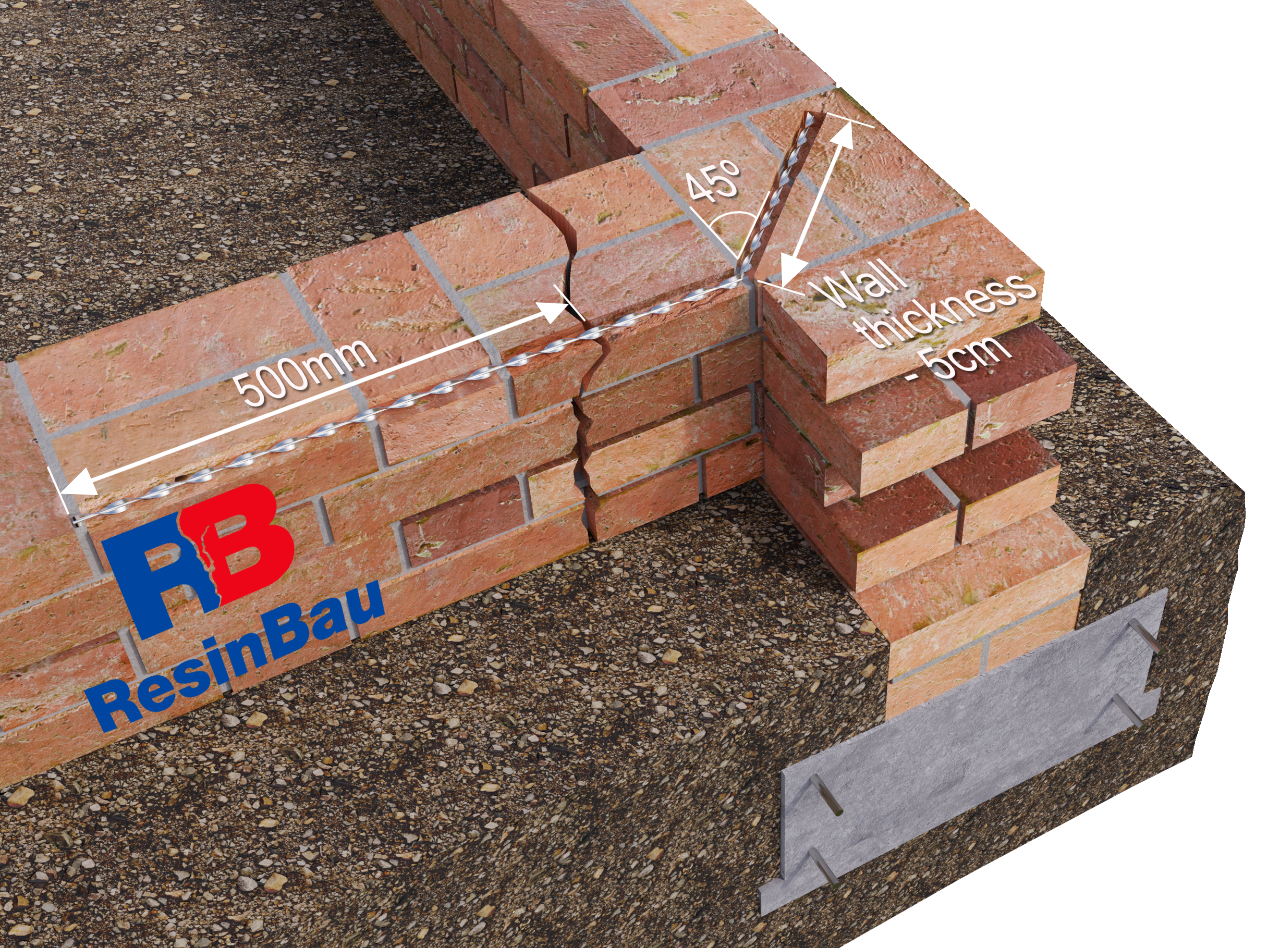

La alternativa con perforación cambia el recorrido de instalación en la esquina. Los 45° y 500 mm mostrados describen la geometría de esta variante.

10 · Detalles alternativos de esquina

Variante de esquina B: anclaje con perforación

Este detalle muestra el paso de la roza a la perforación en la esquina. Antes de ejecutarlo, determina dónde debe terminar el orificio y qué parte del muro sano recibirá los esfuerzos a través del mortero. Mantener el ángulo del esquema no confirma por sí solo la longitud de anclaje ni la distancia adecuada al borde.

El orificio requiere limpieza, preparación de la humedad y relleno sin huecos, igual que la roza. Confirma la dirección, profundidad y método de instalación ejecutados antes de cubrir. La elección entre esta variante y el anclaje que rodea la esquina depende del proyecto y de la disposición real del muro.

  • Confirma el punto final de la perforación en la sección identificada.
  • Comprueba la continuidad del mortero en la transición roza–orificio.
  • Documenta la geometría y la instalación antes de cubrir.
AnkerBau — preparación de orificios de anclaje →

El cosido de la fisura empieza por la causa

Comprueba el trazado de la fisura, el estado de las piezas de fábrica y de las juntas, el espesor del muro y los cambios de apoyo y carga. Determina si el daño sigue desarrollándose. Los anclajes no eliminan por sí solos la causa del asentamiento o de la sobrecarga.

El proyecto de reparación define la función de la unión, las longitudes de anclaje, la disposición y el número de niveles, las esquinas y el método de control. No selecciones todo el sistema únicamente por la anchura de la fisura o una ilustración del catálogo.

La barra actúa a través de su entorno

Los esfuerzos del muro deben transmitirse al mortero y al anclaje y después al muro del otro lado del daño. Importan el estado del soporte, la geometría de la roza, el anclaje requerido y el recubrimiento continuo. Una barra colocada en una roza vacía no forma la unión representada en el esquema.

Las longitudes y separaciones mostradas en los dibujos corresponden a las variantes originales. No son automáticamente parámetros para cualquier muro reparado. En esquinas y junto a huecos debe considerarse el recorrido real de transmisión de esfuerzos.

Prepara el soporte para el mortero

Ejecuta las rozas o los orificios según el proyecto. Elimina el polvo y los residuos sueltos. Para AnkerBau, las instrucciones contemplan humedecer el soporte y retirar el exceso de agua; un soporte muy absorbente requiere especial atención.

Prepara el mortero con la cantidad correcta de agua y respeta la secuencia indicada de mezcla y reposo. No ajustes la comodidad de bombeo añadiendo agua arbitrariamente. La herramienta de aplicación debe permitir rellenar la roza sin dejar huecos.

Primera capa, anclaje y recubrimiento completo

Introduce la primera capa de mortero en la roza preparada, instala el anclaje a la profundidad prevista y aplica la siguiente capa. Los elementos estabilizadores utilizados deben mantener la posición de la barra durante el relleno. Controla el recubrimiento también en esquinas y cambios de dirección.

Respeta las condiciones de fraguado y el momento permitido para los trabajos posteriores definido para el sistema. Cubrir demasiado pronto puede impedir comprobar la geometría y la instalación; por eso, documenta las etapas sucesivas.

El cálculo de mortero no diseña el anclaje

La calculadora ayuda a estimar la cantidad de mortero a partir de la geometría de las rozas y la disposición de anclajes adoptada. No determina la capacidad portante, la longitud de anclaje ni el número de barras necesario para transmitir los esfuerzos. Estos valores proceden del proyecto.

En la aceptación, comprueba la disposición ejecutada, el estado del soporte, la preparación del mortero y la continuidad del recubrimiento. Conserva fotografías antes de cubrir y las identificaciones de los lugares. Ajusta el seguimiento posterior de la fisura a la causa de la reparación.
