Ancore elicoidale: conlucrarea barei, mortarului și zidăriei

Ancora trebuie să transmită forțele prin mortar către zidăria sănătoasă de ambele părți ale fisurii. Dispunerea canalelor și montarea rezultă din proiectul de reparare.

EvaluareTraseu și varianteSelectare și pasul următor

URMĂREȘTE TEHNOLOGIA

Ancore elicoidale: de la dispunerea reparației la înglobarea completă a barei

Ancora transmite forțele prin mortar către zidăria sănătoasă de ambele părți ale fisurii. Secvența arată această conlucrare, pregătirea canalelor și montarea în AnkerBau. La final vei găsi două variante separate de colț. Geometria lor este aleasă de proiectul de reparare; nu sunt etape obligatorii succesive ale aceleiași lucrări.

Schema generală a reparației: mortarul înconjoară bara și o leagă de zidăria pregătită. Echipamentul servește la executarea legăturii proiectate.

01 · Evaluare

Întregul sistem: zidăria, ancora și mortarul trebuie să conlucreze

Urmărește traseul forței: dintr-o parte a zidăriei prin mortar către ancoră, apoi către zidăria de pe cealaltă parte a fisurii. Bara singură în canal nu este suficientă. Sunt necesare ancorare corespunzătoare, înglobare continuă și un suport capabil să conlucreze cu mortarul.

Înainte de selectarea dispunerii, identifică cauza fisurării, starea elementelor de zidărie și a rosturilor și activitatea deteriorării. Coaserea fisurii nu elimină singură cauza tasării sau supraîncărcării. Proiectul stabilește rolul legăturii, geometria și controlul, iar AnkerBau este mortarul pentru montarea ancorelor elicoidale într-un asemenea sistem de reparare a zidăriei.

  • Stabilește dacă cauza fisurării rămâne activă.
  • Verifică starea zidăriei în zonele planificate de ancorare.
  • Corelează dispunerea ancorelor cu rolul stabilit în proiect.
AnkerBau — mortar pentru montarea ancorelor →Când fisurarea rezultă din schimbarea reazemului →

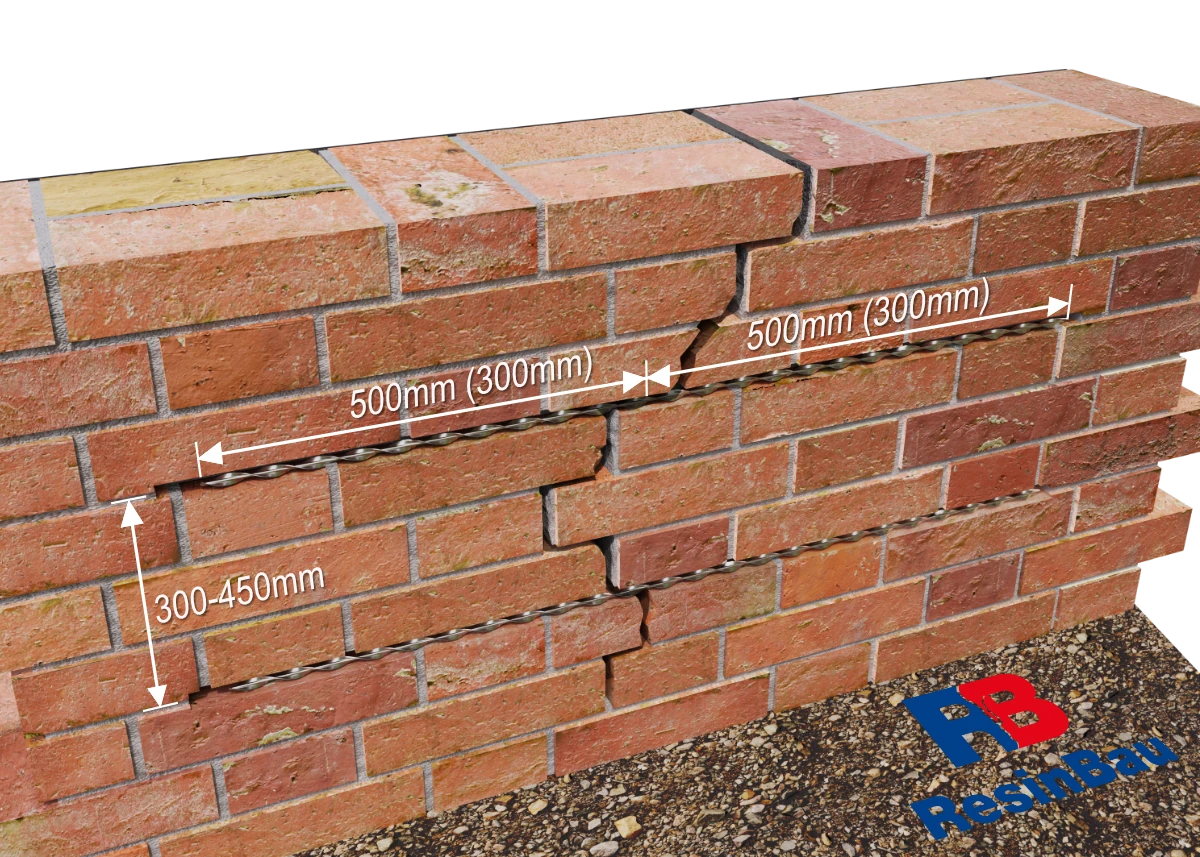

Marcajele din stânga și dreapta se referă la segmentele de ambele părți ale fisurii. Dimensiunea verticală descrie distanța dintre nivelurile ancorelor.

02 · Evaluare

Citește lungimile de ambele părți ale fisurii

Distinge lungimea de pe o parte a fisurii de lungimea întregii ancore. Marcajul 500 mm (300 mm) se referă la segmentele de fiecare parte pentru zidăria de cărămidă, respectiv de beton. Valoarea verticală de 300–450 mm reprezintă distanța dintre niveluri în varianta prezentată. Aceste dimensiuni îi explică geometria; pentru peretele reparat, ele necesită selectare în proiect.

Transferă pe perete dispunerea rezultată din proiect, ținând cont de goluri, margini, colțuri și starea rosturilor. Lungimea de ancorare, adâncimea canalului și înglobarea trebuie să formeze un singur detaliu coerent. Calculatorul de mortar va ajuta abia după stabilirea acestei geometrii; nu selectează numărul ancorelor sau capacitatea portantă a reparației.

  • Nu interpreta dimensiunea de pe o parte ca lungime totală a barei.
  • Ține cont de întreruperea zonei de ancorare printr-un gol sau o margine.
  • Introdu în calcul geometria adoptată în proiectul de reparare.
Consumul de mortar pentru canalele proiectate →

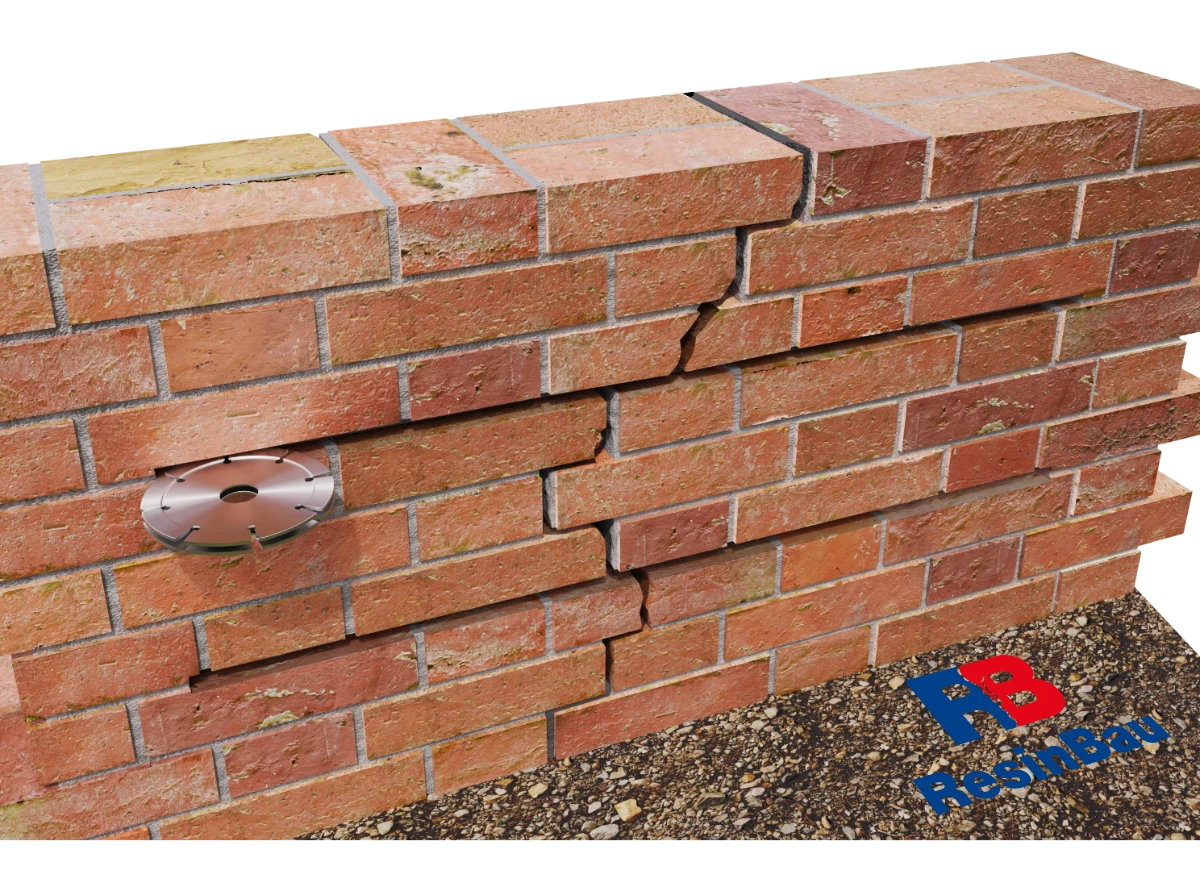

Canalele trec prin fisură și continuă în zona de ancorare. Dimensiunile lor trebuie să permită înglobarea ulterioară a barei.

03 · Execuție

Execută canalele în zona planificată a zidăriei

Trasează și execută canalele conform dispunerii adoptate. Verifică lungimea, adâncimea și traseul lor reale de ambele părți ale fisurii. Spațiul pentru bară trebuie să includă primul și al doilea strat de mortar, nu doar diametrul ancorei singure.

În timpul deschiderii rosturilor, evaluează starea zidăriei expuse. Un rost sfărâmat sau un gol local poate schimba condițiile de montare față de evaluarea de la suprafață. Un asemenea loc trebuie inclus în pregătirea detaliului înainte de acoperirea lui cu mortar.

  • Compară canalele executate cu proiectul și marchează abaterile.
  • Verifică continuitatea suportului pe lungimea de ancorare.
  • Lasă spațiu pentru înglobare, nu doar pentru bară.
AnkerBau — pregătirea suportului →Bilanțul mortarului după măsurarea canalelor →

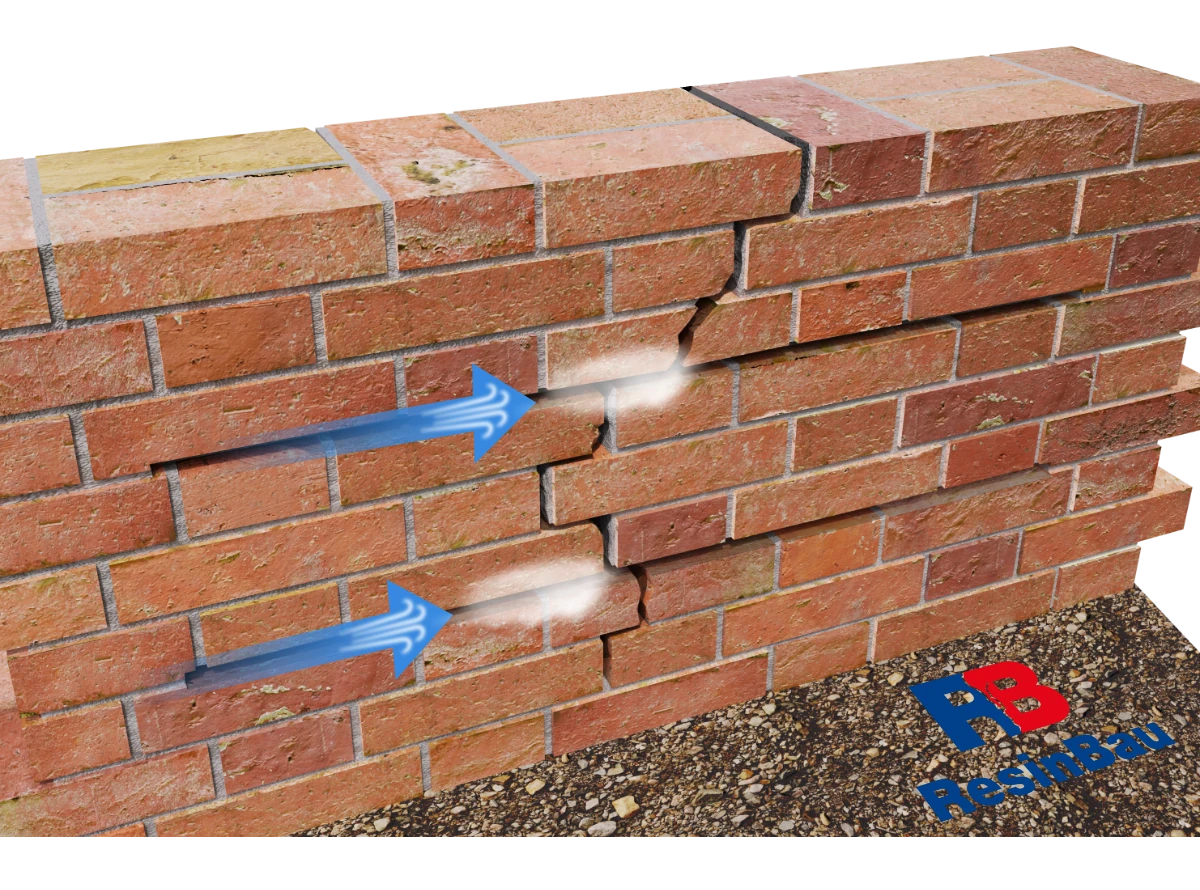

Prima etapă de curățare: suflarea canalelor îndepărtează resturile rezultate din executarea lor. În această ilustrație, săgețile nu reprezintă umezirea.

04 · Execuție

Îndepărtează praful și resturile desprinse din canal

Curăță canalul pe întreaga lungime, inclusiv la capete și lângă fisură. Instrucțiunile AnkerBau prevăd suflarea cu aer comprimat. Praful și resturile desprinse nu trebuie să formeze un strat care separă mortarul de suportul sănătos.

După curățare, examinează din nou marginile și interiorul. Acum se observă mai ușor rosturile neumplute sau fragmentele desprinse în timpul executării canalului. Etapa următoare este pregătirea umidității suportului, prezentată pe planșa următoare.

  • Verifică și curățenia la capetele canalului.
  • Îndepărtează fragmentele desprinse descoperite după suflare.
  • Separă îndepărtarea prafului de umezirea ulterioară.
AnkerBau — pregătire înainte de aplicare →

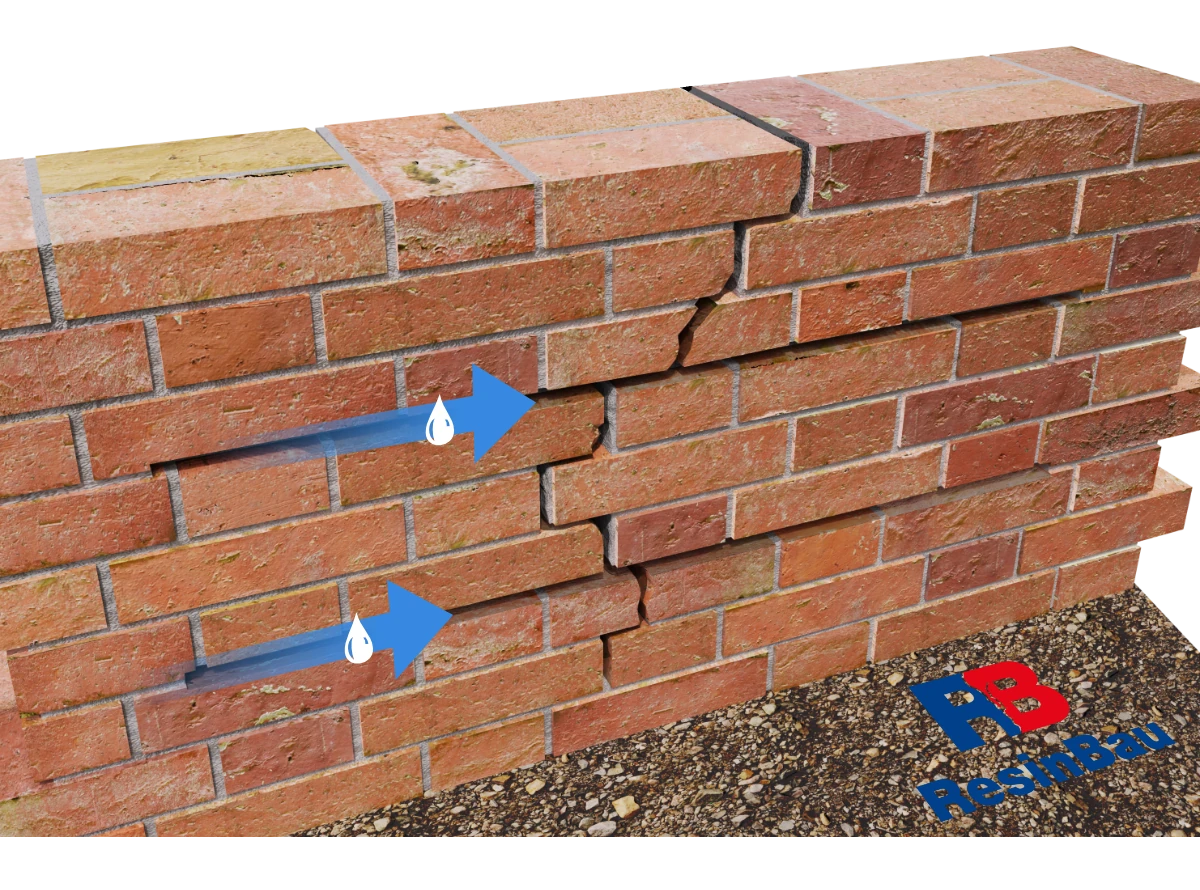

Apa pregătește suportul absorbant pentru contactul cu mortarul. Excesul trebuie îndepărtat înainte de montarea ancorei.

05 · Execuție

Umezește suportul, îndepărtează apa în exces și pregătește mortarul

Instrucțiunile AnkerBau impun umezirea locului de ancorare și îndepărtarea apei în exces. La zidărie foarte absorbantă, umezirea se repetă. Controlează întreaga lungime a canalului: suprafața nu trebuie să conțină simultan fragmente uscate, puternic absorbante și locuri cu apă acumulată.

Pregătește mortarul conform instrucțiunilor produsului, respectând ordinea adăugării componentelor, amestecarea, maturarea și reamestecarea. Alege porția în funcție de posibilitățile de aplicare la temperatura lucrării. Apa suplimentară nu este o metodă de prelungire arbitrară a lucrului sau de îmbunătățire a pompabilității porției deja preparate.

  • Îndepărtează apa în exces din locul pregătit.
  • La absorbție puternică, verifică necesitatea unei noi umeziri.
  • Respectă formula și ordinea pregătirii AnkerBau.
AnkerBau — amestecare și condiții de aplicare →

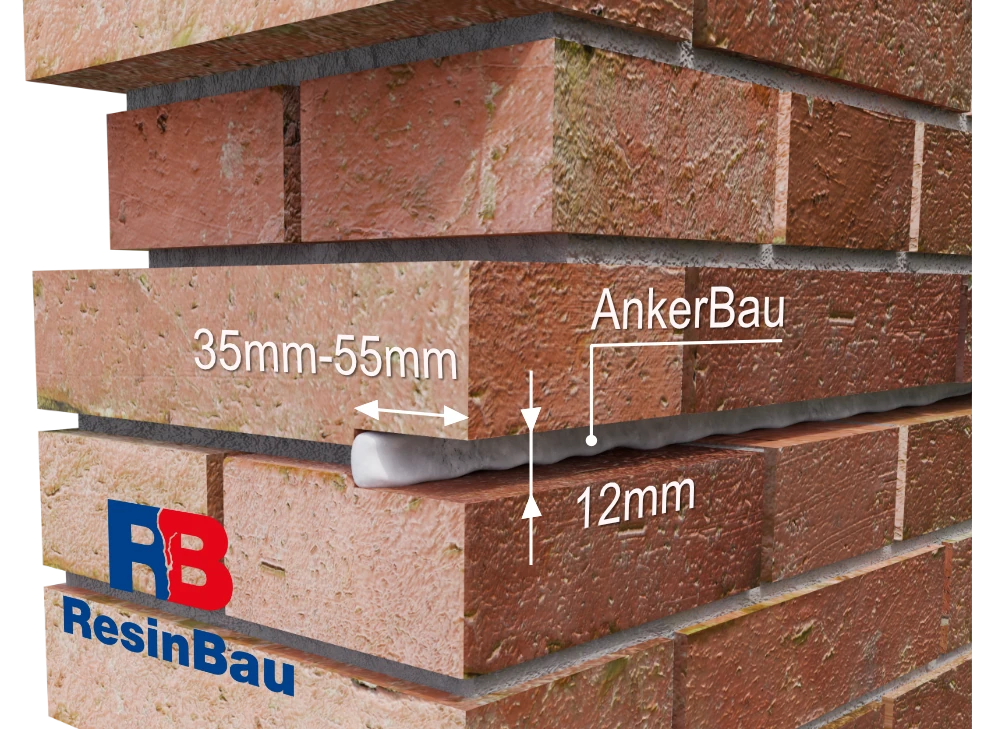

Primul strat creează sprijinul pentru bară și contactul cu interiorul canalului. Dimensiunile se referă la detaliul prezentat.

06 · Execuție

Aplică un prim strat continuu de AnkerBau

Aplică primul strat de AnkerBau pe suportul pregătit, păstrând continuitatea pe întreaga lungime de ancorare. Mortarul trebuie să ajungă în interiorul canalului și la capetele lui. Lasă spațiu pentru montarea barei și al doilea strat, care va completa înglobarea.

Înainte de introducerea ancorei, verifică aderența primului strat la suport, mai ales la neregularități și capetele canalului. Marcajele 35–55 mm și 12 mm explică geometria acestei secțiuni; dimensiunile reale ale canalului și straturilor trebuie să corespundă proiectului de reparare.

  • Păstrează continuitatea primului strat și la capete.
  • Verifică contactul mortarului cu suportul pregătit.
  • Lasă spațiu pentru bară și al doilea strat.
AnkerBau — aplicarea primului strat →Consumul de mortar conform geometriei canalelor →

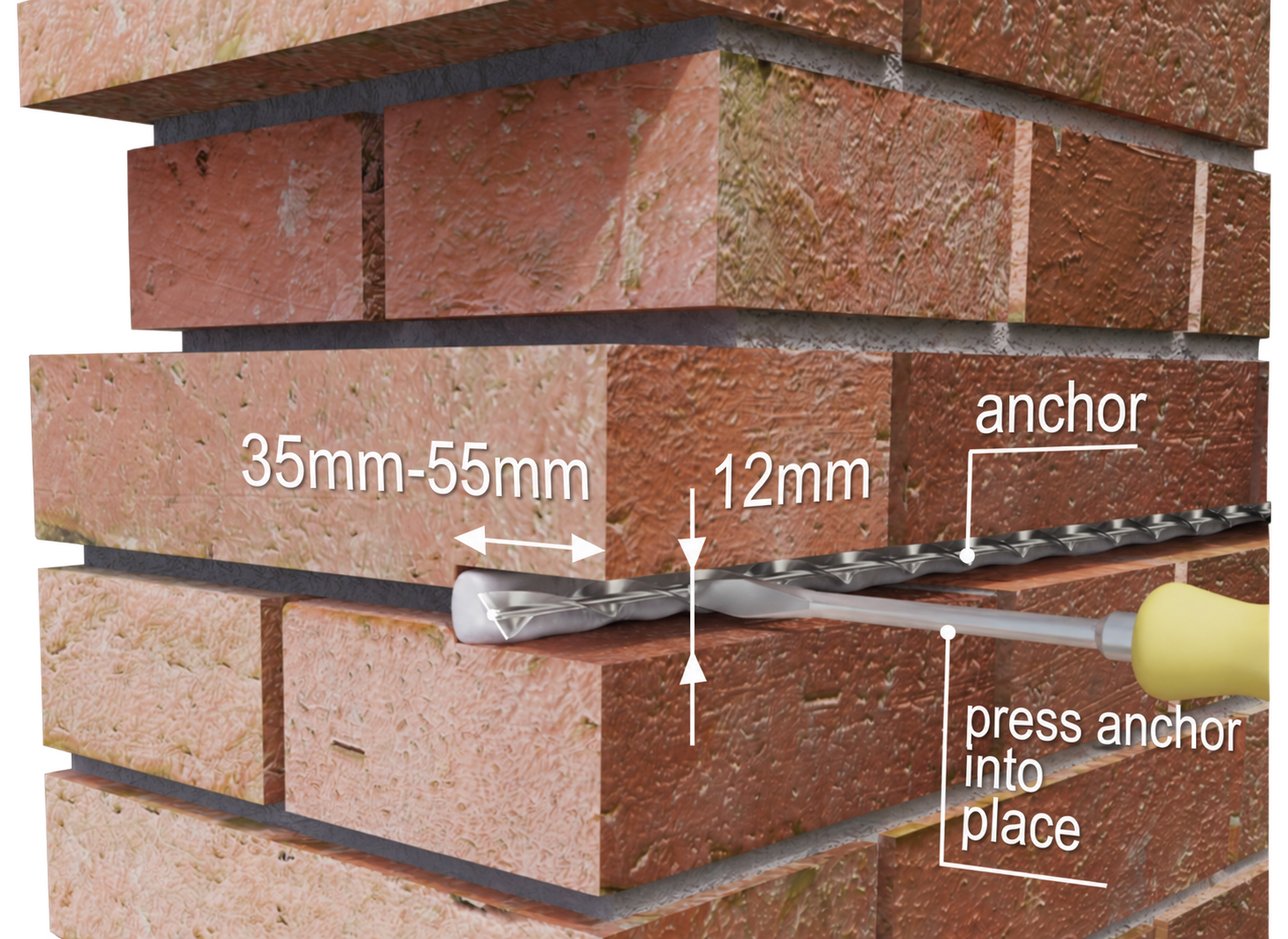

Presarea fixează bara în mortar. Ancora trebuie să păstreze traseul proiectat și spațiul pentru înglobarea ulterioară dinspre față.
Legenda schemei

Bara elicoidală este ancora; unealta de dedesubt o presează în mortar. Săgeata orizontală indică o adâncime a canalului de 35–55 mm; săgeata verticală indică o înălțime a canalului de 12 mm.

07 · Execuție

Presează ancora în primul strat

Așază ancora în primul strat și preseaz-o în poziția proiectată. Verifică ambele capete de ancorare și trecerea prin fisură. Simpla introducere a barei într-un canal gol nu asigură contactul cu mortarul sau transmiterea forțelor către zidărie.

Dacă sistemul prevede elemente de stabilizare, folosește-le pentru menținerea poziției în timpul umplerii ulterioare. Înainte de aplicarea celui de-al doilea strat, controlează traseul ancorei și spațiul rămas pentru înglobare. Nu deplasa bara spre suprafață doar pentru a acoperi mai ușor un canal neuniform.

  • Confirmă poziția și ambele capete de ancorare.
  • Verifică montarea barei în mortar pe întreaga lungime accesibilă.
  • Păstrează spațiu pentru al doilea strat de înglobare.
AnkerBau — montarea și stabilizarea ancorei →

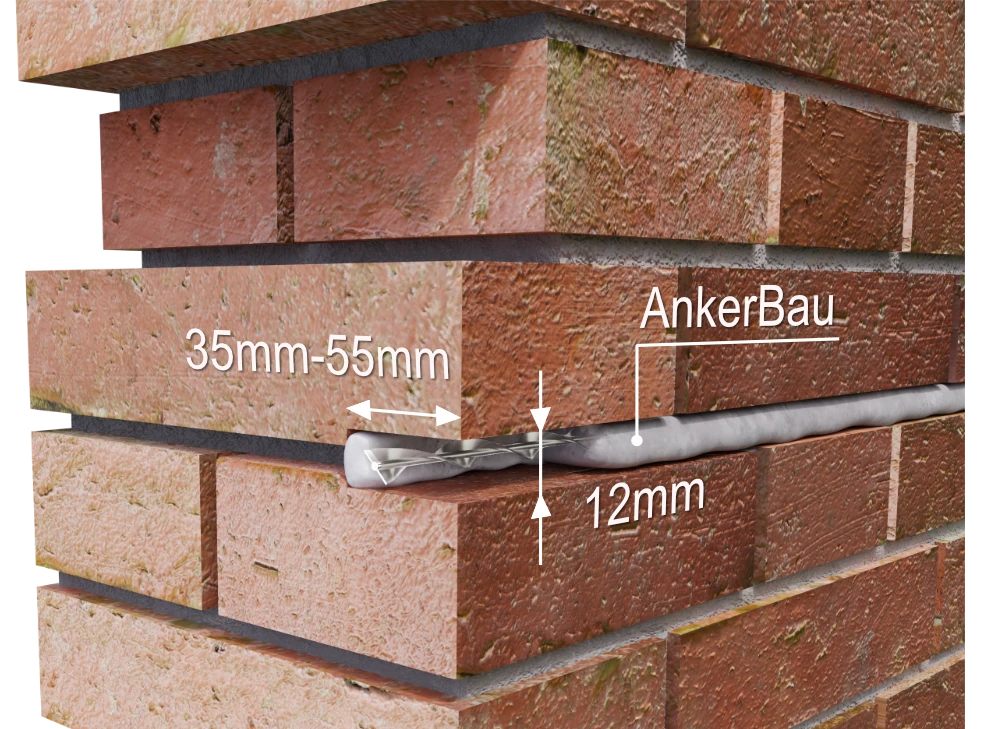

Al doilea strat completează înglobarea barei. Continuitatea mortarului și poziția ancorei trebuie confirmate înainte de acoperirea reparației.

08 · Execuție

Completează înglobarea și verifică legătura înainte de finisare

Aplică al doilea strat de AnkerBau, completând înglobarea barei fără goluri. Verifică umplerea la capete și la locul traversării fisurii. Mortarul trebuie să asigure contact continuu cu ancora și zidăria pregătită; stratul de nivelare de la suprafață nu înlocuiește umplerea interiorului canalului.

Înainte de acoperire, documentează poziția barelor, capetele de ancorare și continuitatea umplerii. Deschiderea fisurii propriu-zise necesită o completare separată conform reparației; aceasta nu este același lucru cu înglobarea ancorei. Respectă condițiile de priză ale AnkerBau și începe finisarea abia la momentul permis de instrucțiuni și proiect.

  • Verifică mortarul de sub bară, din jurul ei și de la capete.
  • Confirmă poziția ancorei înainte de executarea finisajului.
  • Separă recepția montării de observarea ulterioară a fisurii.
AnkerBau — montare și maturare →Consumul de mortar pentru montarea ancorelor →

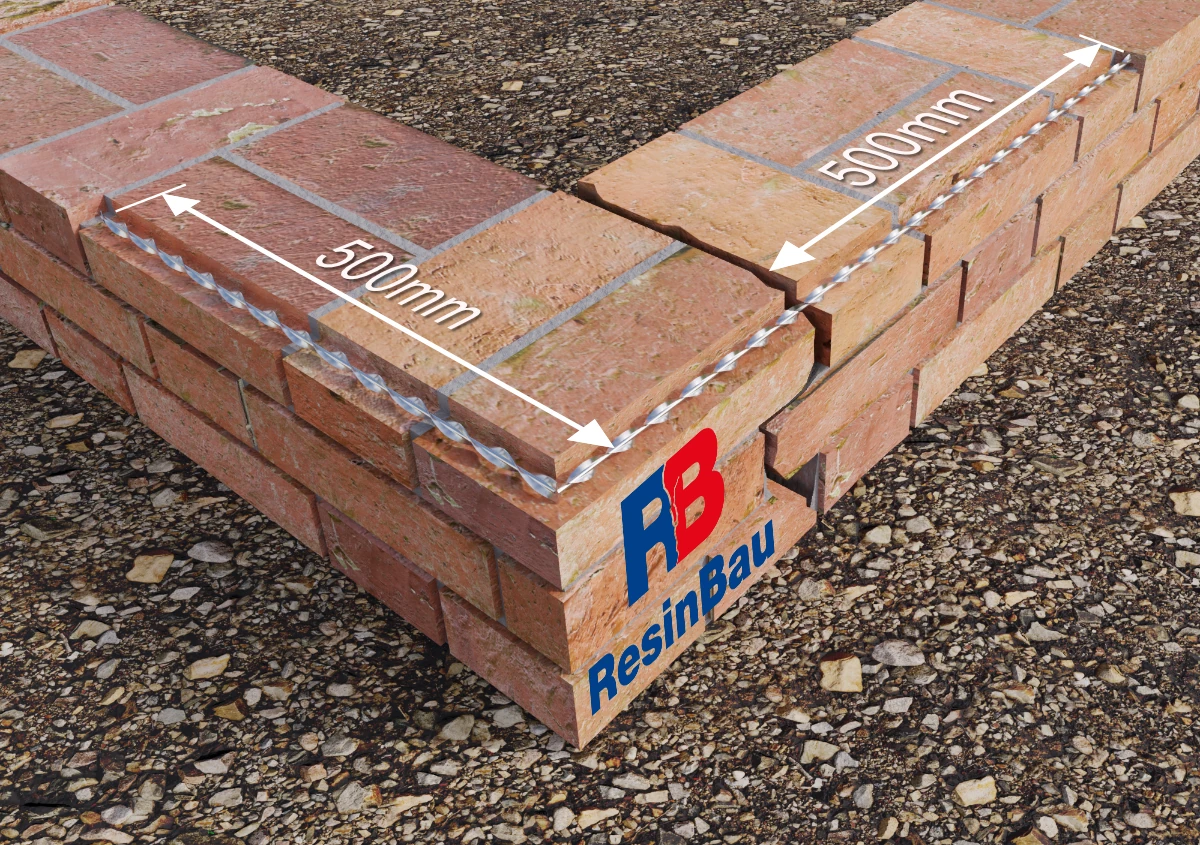

Detaliu separat de colț: traseul ancorării trece pe ambele brațe. Nu este o etapă suplimentară obligatorie a reparării unui perete drept.

09 · Detalii alternative de colț

Varianta de colț A: ancoră condusă în canal

În această variantă, ancora trece prin schimbarea de direcție a peretelui într-un canal pregătit. Verifică continuitatea ancorării pe ambele brațe și spațiul pentru înglobare chiar în colț. Lungimea vizibilă pe o față nu descrie întregul traseu al barei.

Marcajele de 500 mm descriu această variantă. Proiectul trebuie să țină cont de alcătuirea zidăriei, poziția fisurii, starea colțului și posibilitatea pregătirii ambelor brațe. Operațiunile de curățare, umezire și înglobare completă rămân parte a acestui detaliu; planșa următoare arată un alt acces, nu continuarea lui obligatorie.

  • Verifică pregătirea ambelor brațe ale colțului.
  • Păstrează ancorarea și înglobarea planificate la schimbarea de direcție.
  • Nu combina ambele variante de colț fără proiect.
AnkerBau — montare în suportul pregătit →Bilanțul mortarului în canale →

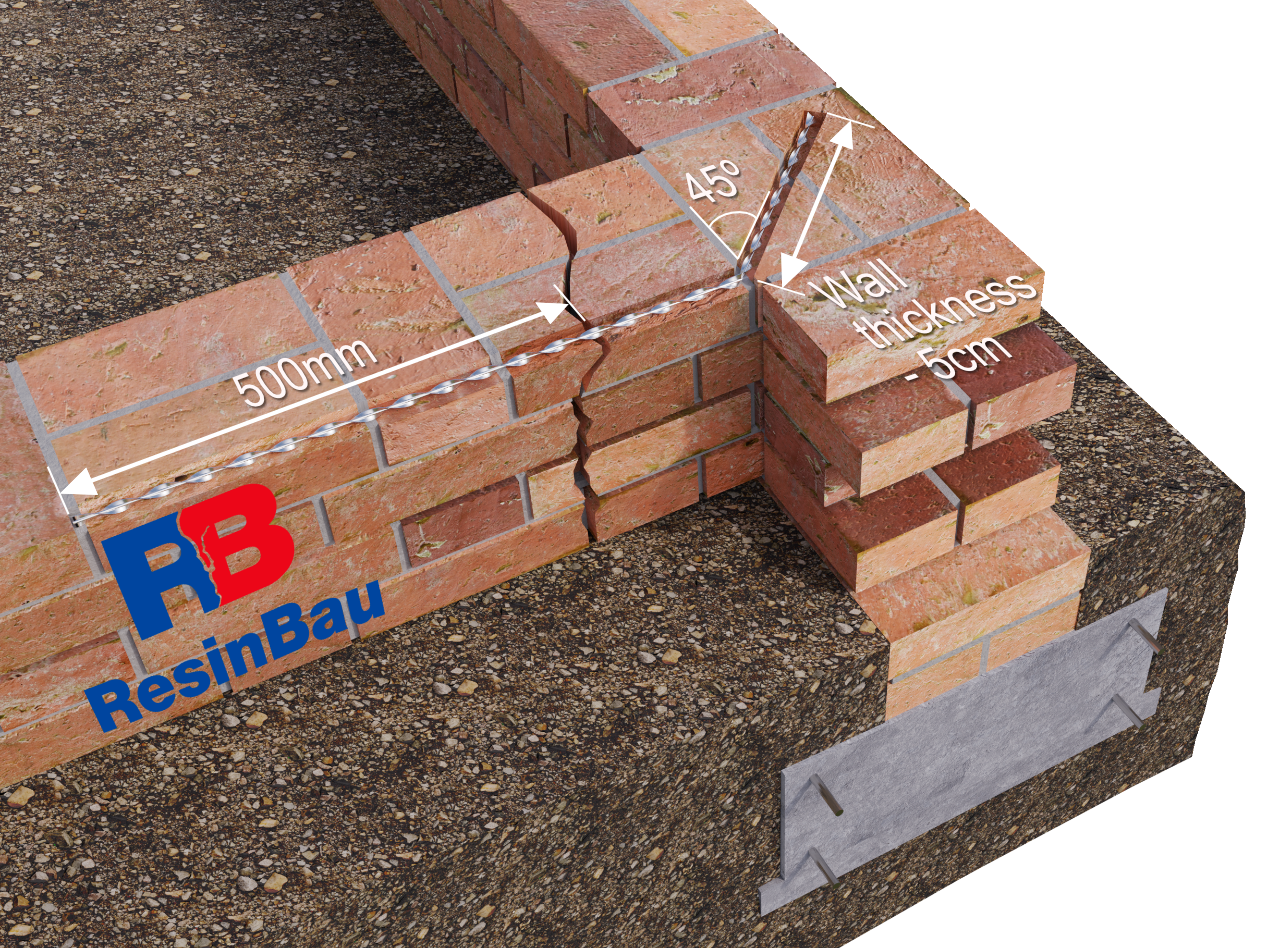

Alternativa cu foraj schimbă traseul montării în colț. Valorile prezentate de 45° și 500 mm descriu geometria acestei variante.

10 · Detalii alternative de colț

Varianta de colț B: ancorare cu foraj

Acest detaliu arată trecerea de la canal la foraj în colț. Înainte de execuție, stabilește unde trebuie să se termine gaura și ce parte a zidăriei sănătoase va prelua forțele prin mortar. Simpla păstrare a unghiului din schemă nu confirmă lungimea de ancorare sau distanța corespunzătoare față de margine.

Gaura necesită curățare, pregătirea umidității și umplere fără goluri, la fel ca și canalul. Confirmă direcția, adâncimea și modul de montare executate înainte de acoperire. Alegerea între această variantă și ancora condusă în jurul colțului rezultă din proiect și din alcătuirea reală a zidăriei.

  • Confirmă locul terminării forajului în secțiunea evaluată.
  • Verifică continuitatea mortarului la trecerea canal–gaură.
  • Documentează geometria și montarea înainte de acoperire.
AnkerBau — pregătirea găurilor de ancorare →

Coaserea fisurii începe de la cauză

Verifică traseul fisurii, starea elementelor de zidărie și a rosturilor, grosimea peretelui și schimbările reazemului și încărcărilor. Stabilește dacă deteriorarea continuă să evolueze. Ancorele nu elimină singure cauza tasării sau supraîncărcării.

Proiectul de reparare stabilește rolul legăturii, lungimile de ancorare, dispunerea și numărul nivelurilor, colțurile și modul de control. Nu alege întregul sistem exclusiv din lățimea fisurii sau dintr-o singură ilustrație de catalog.

Bara acționează prin ceea ce o înconjoară

Forțele din zidărie trebuie transmise către mortar și ancoră, apoi către zidăria de pe cealaltă parte a deteriorării. Contează starea suportului, geometria canalului, ancorarea necesară și înglobarea continuă. Bara singură așezată într-un canal gol nu creează legătura prezentată în schemă.

Lungimile și distanțele prezentate în desene se referă la variantele sursă. Nu sunt automat parametrii fiecărei zidării reparate. În colțuri și lângă goluri, trebuie analizat traseul real de transmitere a forțelor.

Pregătește suportul pentru mortar

Execută canalele sau găurile conform proiectului. Îndepărtează praful și resturile desprinse. Pentru AnkerBau, instrucțiunile prevăd umezirea suportului și îndepărtarea apei în exces; suportul puternic absorbant necesită atenție deosebită.

Pregătește mortarul cu cantitatea corectă de apă și respectă ordinea indicată de amestecare și maturare. Nu îmbunătăți comoditatea pompării prin adăugare arbitrară de apă. Unealta de aplicare trebuie să permită umplerea canalului fără goluri.

Primul strat, ancora, înglobare completă

Introdu primul strat de mortar în canalul pregătit, montează ancora la adâncimea prevăzută și execută stratul următor. Elementele de stabilizare utilizate trebuie să mențină poziția barei în timpul umplerii. Controlează înglobarea și la colțuri și schimbările de direcție.

Respectă condițiile de priză și momentul admiterii lucrărilor ulterioare stabilite pentru sistem. Acoperirea prea timpurie poate împiedica verificarea geometriei și montării, de aceea realizează documentația la etapele succesive.

Calculul mortarului nu proiectează ancorarea

Calculatorul ajută la estimarea cantității de mortar pe baza geometriei canalelor și a dispunerii adoptate a ancorelor. Nu stabilește capacitatea portantă, lungimea de ancorare sau numărul de bare necesare pentru preluarea forțelor. Aceste mărimi provin din proiect.

La recepție, verifică dispunerea executată, starea suportului, pregătirea mortarului și continuitatea înglobării. Păstrează fotografiile de dinaintea acoperirii și marcajele locurilor. Adaptează monitorizarea ulterioară a fisurii la cauza reparației.
