Spiralanker: Zusammenwirken von Stab, Mörtel und Mauerwerk

Der Anker soll Kräfte über den Mörtel in tragfähiges Mauerwerk auf beiden Rissseiten übertragen. Schlitzanordnung und Einbau ergeben sich aus der Reparaturplanung.

UntersuchungAblauf und VariantenAuswahl und nächster Schritt

VERFAHREN SCHRITT FÜR SCHRITT

Spiralanker: vom Reparaturkonzept bis zur vollständigen Stabummantelung

Der Anker überträgt Kräfte über den Mörtel auf tragfähiges Mauerwerk beiderseits des Risses. Die Abfolge zeigt dieses Zusammenwirken, die Nutvorbereitung und das Einbetten in AnkerBau. Abschließend finden Sie zwei gesonderte Eckvarianten. Ihre Geometrie bestimmt die Reparaturplanung; sie sind keine aufeinanderfolgenden Pflichtschritte derselben Arbeit.

Allgemeines Reparaturschema: Der Mörtel umgibt den Stab und verbindet ihn mit dem vorbereiteten Mauerwerk. Die Geräte dienen zur Herstellung der geplanten Verbindung.

01 · Untersuchung

Das Gesamtsystem: Mauerwerk, Anker und Mörtel müssen zusammenwirken

Verfolgen Sie den Kraftweg: von einem Mauerwerksabschnitt über den Mörtel zum Anker und anschließend zum Mauerwerk auf der anderen Rissseite. Ein Stab in der Nut allein genügt nicht. Erforderlich sind eine geeignete Verankerung, eine durchgehende Ummantelung und ein Untergrund, der mit dem Mörtel zusammenwirken kann.

Untersuchen Sie vor der Systemauswahl die Rissursache, den Zustand von Mauersteinen und Mörtelfugen sowie die Schadensaktivität. Eine Rissvernadelung beseitigt allein nicht die Ursache von Setzung oder Überlastung. Die Planung legt Verbindungsaufgabe, Geometrie und Kontrolle fest; AnkerBau ist ein Mörtel zum Einbetten von Spiralankern in einem solchen Mauerwerksreparatursystem.

  • Stellen Sie fest, ob die Rissursache weiterhin aktiv ist.
  • Prüfen Sie den Mauerwerkszustand in den geplanten Verankerungszonen.
  • Stimmen Sie die Ankeranordnung auf die planerisch festgelegte Aufgabe ab.
AnkerBau — Mörtel zum Einbetten von Ankern →Wenn Rissbildung durch veränderte Auflagerbedingungen entsteht →

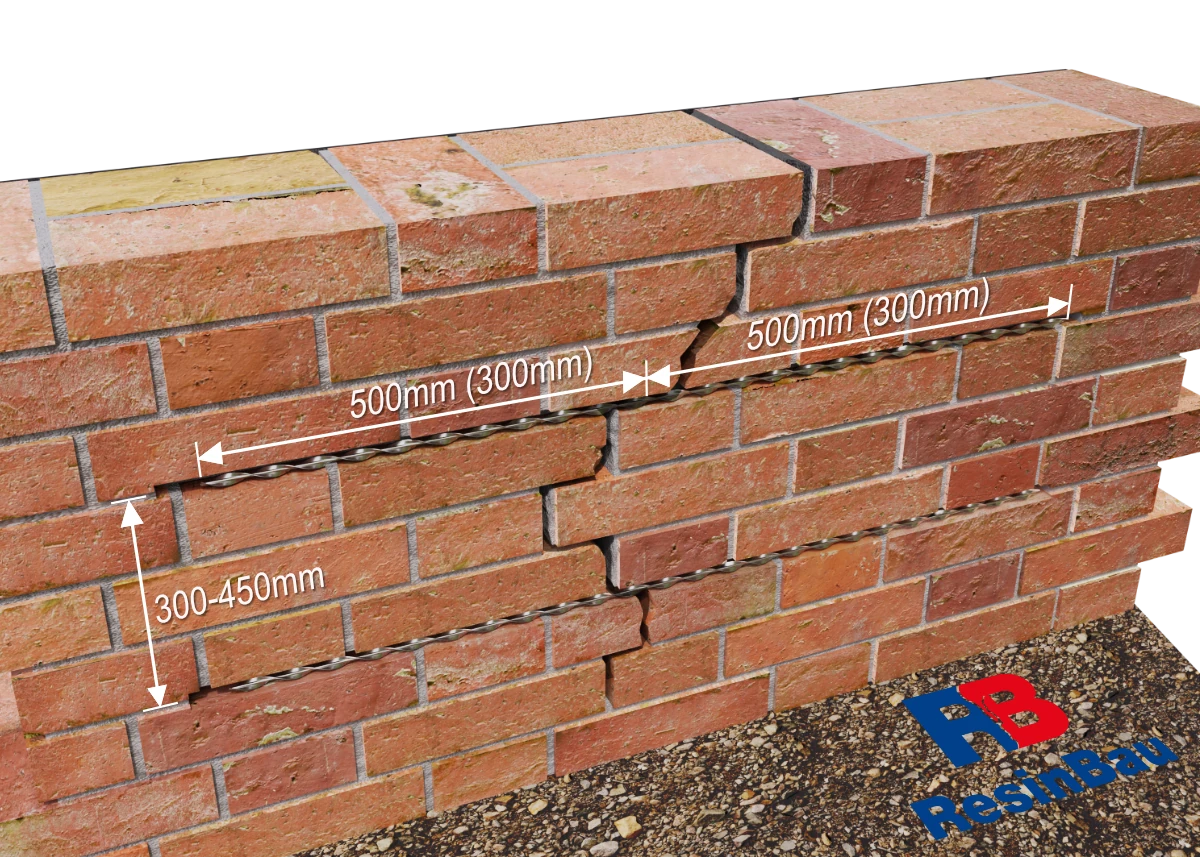

Die Angaben links und rechts betreffen die Abschnitte beiderseits des Risses. Das vertikale Maß beschreibt den Abstand zwischen den Ankerebenen.

02 · Untersuchung

Längen auf beiden Seiten des Risses ablesen

Unterscheiden Sie die Länge auf einer Rissseite von der Gesamtlänge des Ankers. Die Angabe 500 mm (300 mm) betrifft die Abschnitte auf jeder Seite für Ziegel- bzw. Betonmauerwerk. Die vertikalen 300–450 mm zeigen den Ebenenabstand der dargestellten Variante. Diese Maße erläutern deren Geometrie; für die zu reparierende Wand müssen sie planerisch festgelegt werden.

Übertragen Sie die aus der Planung folgende Anordnung auf die Wand und berücksichtigen Sie Öffnungen, Kanten, Ecken und den Zustand der Mörtelfugen. Verankerungslänge, Nuttiefe und Ummantelung müssen ein stimmiges Detail bilden. Der Mörtelrechner hilft erst nach Festlegung dieser Geometrie; er bestimmt weder die Ankeranzahl noch die Tragfähigkeit der Reparatur.

  • Lesen Sie das Maß auf einer Seite nicht als gesamte Stablänge.
  • Berücksichtigen Sie Unterbrechungen der Verankerungszone durch Öffnungen oder Kanten.
  • Geben Sie die in der Reparaturplanung festgelegte Geometrie in die Berechnung ein.
Mörtelverbrauch für die geplanten Nuten →

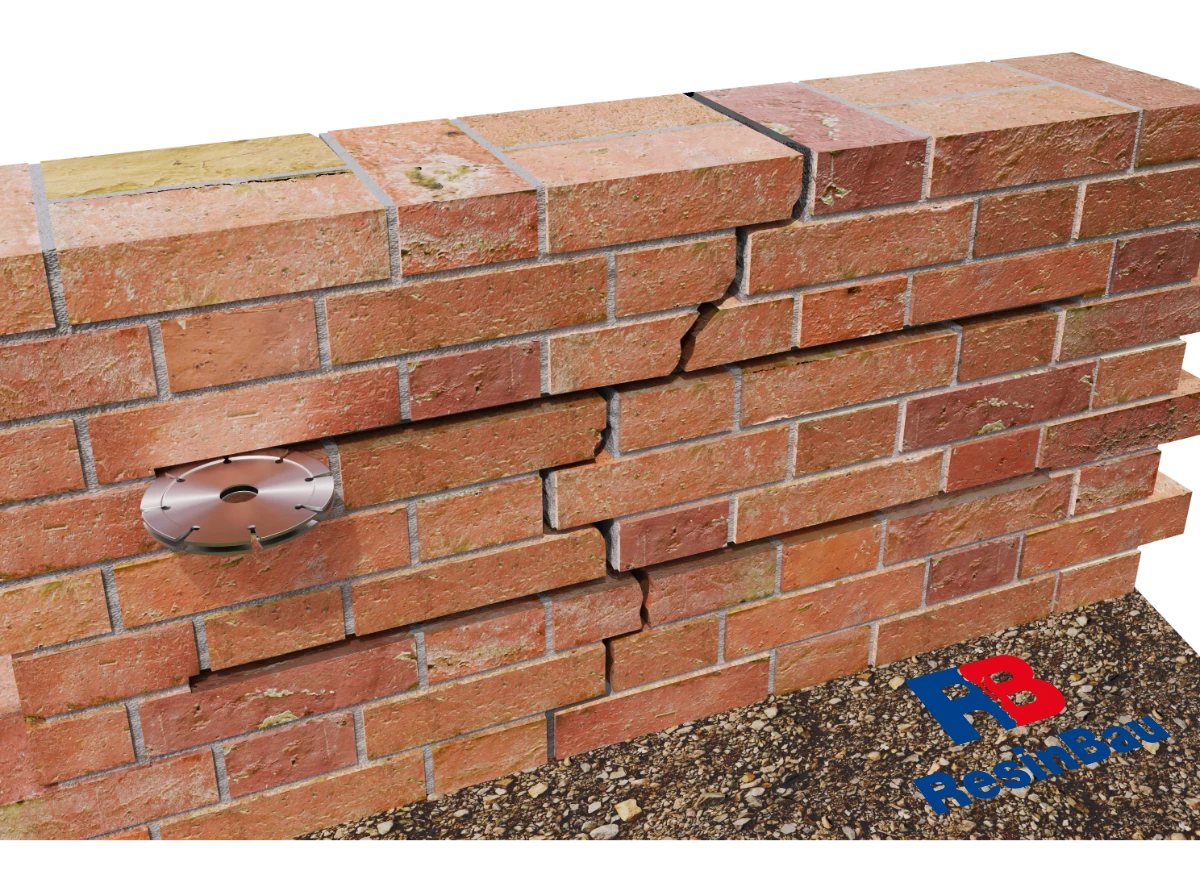

Die Nuten verlaufen über den Riss hinaus in die Verankerungszone. Ihre Maße müssen die spätere Ummantelung des Stabs ermöglichen.

03 · Ausführung

Nuten im geplanten Mauerwerksbereich herstellen

Legen Sie die Nuten gemäß der vorgesehenen Anordnung fest und stellen Sie sie her. Prüfen Sie ihre tatsächliche Länge, Tiefe und ihren Verlauf beiderseits des Risses. Der Platz für den Stab muss die erste und zweite Mörtelschicht berücksichtigen, nicht nur den Ankerdurchmesser.

Beurteilen Sie beim Öffnen der Mörtelfugen den Zustand des freigelegten Mauerwerks. Eine ausgebröckelte Fuge oder ein örtlicher Hohlraum kann die Einbettungsbedingungen gegenüber der Untersuchung an der Oberfläche verändern. Solche Stellen müssen vor dem Abdecken mit Mörtel in der Detailvorbereitung berücksichtigt werden.

  • Vergleichen Sie die hergestellten Nuten mit der Planung und markieren Sie Abweichungen.
  • Prüfen Sie die Durchgängigkeit des Untergrunds über die Verankerungslänge.
  • Lassen Sie Platz für die Ummantelung, nicht nur für den Stab.
AnkerBau — Untergrundvorbereitung →Mörtelbilanz nach Vermessung der Nuten →

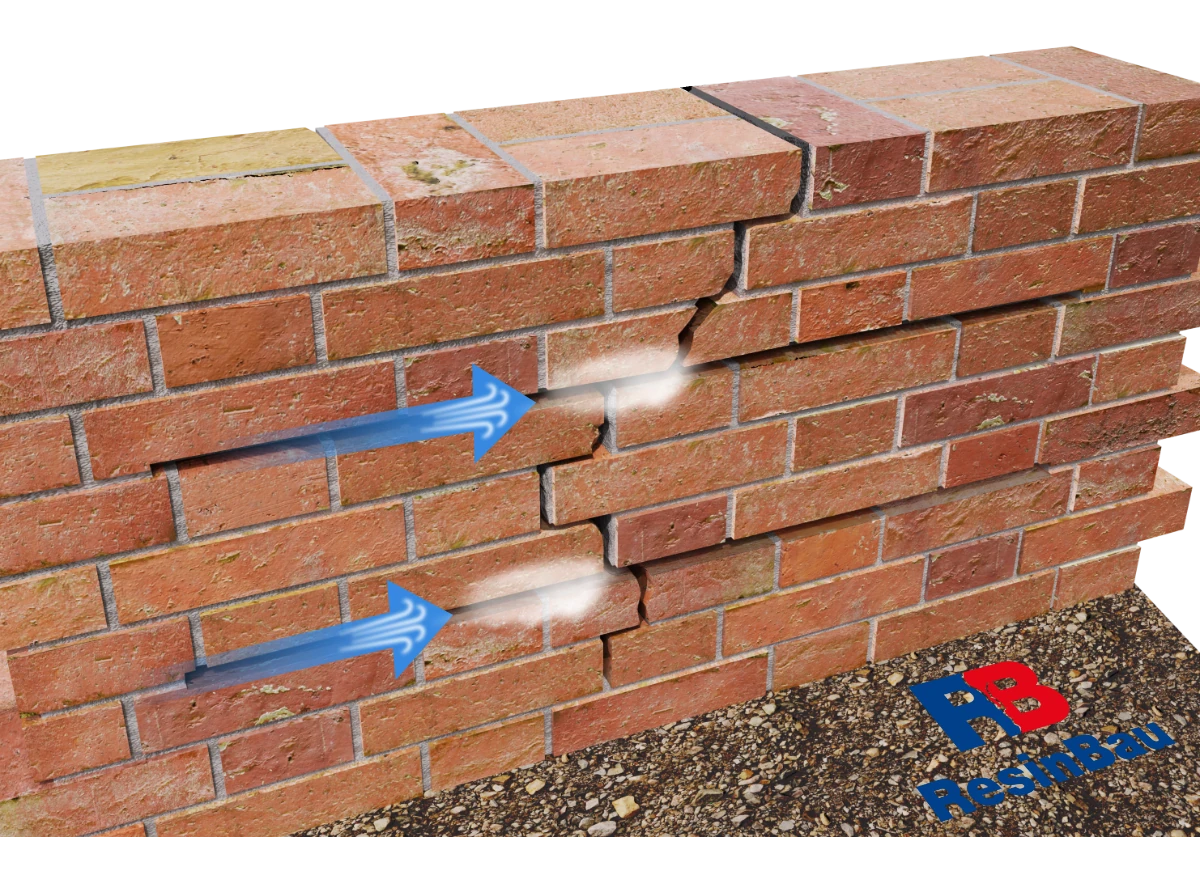

Erster Reinigungsschritt: Das Ausblasen entfernt Herstellungsrückstände aus den Nuten. Die Pfeile in dieser Abbildung bedeuten kein Vornässen.

04 · Ausführung

Staub und lose Rückstände aus der Nut entfernen

Reinigen Sie die Nut über ihre gesamte Länge, auch an den Enden und in Rissnähe. Die AnkerBau-Anleitung sieht das Ausblasen mit Druckluft vor. Staub und lose Rückstände dürfen keine Trennschicht zwischen Mörtel und tragfähigem Untergrund bilden.

Besichtigen Sie nach der Reinigung erneut Ränder und Inneres. Nun lassen sich ungefüllte Mörtelfugen oder bei der Nutherstellung abgelöste Teile leichter erkennen. Der nächste Schritt ist die auf der folgenden Tafel dargestellte Einstellung der Untergrundfeuchtigkeit.

  • Prüfen Sie die Sauberkeit auch an den Nutenden.
  • Entfernen Sie nach dem Ausblasen sichtbar gewordene lose Teile.
  • Unterscheiden Sie die Staubentfernung vom späteren Vornässen.
AnkerBau — Vorbereitung vor der Anwendung →

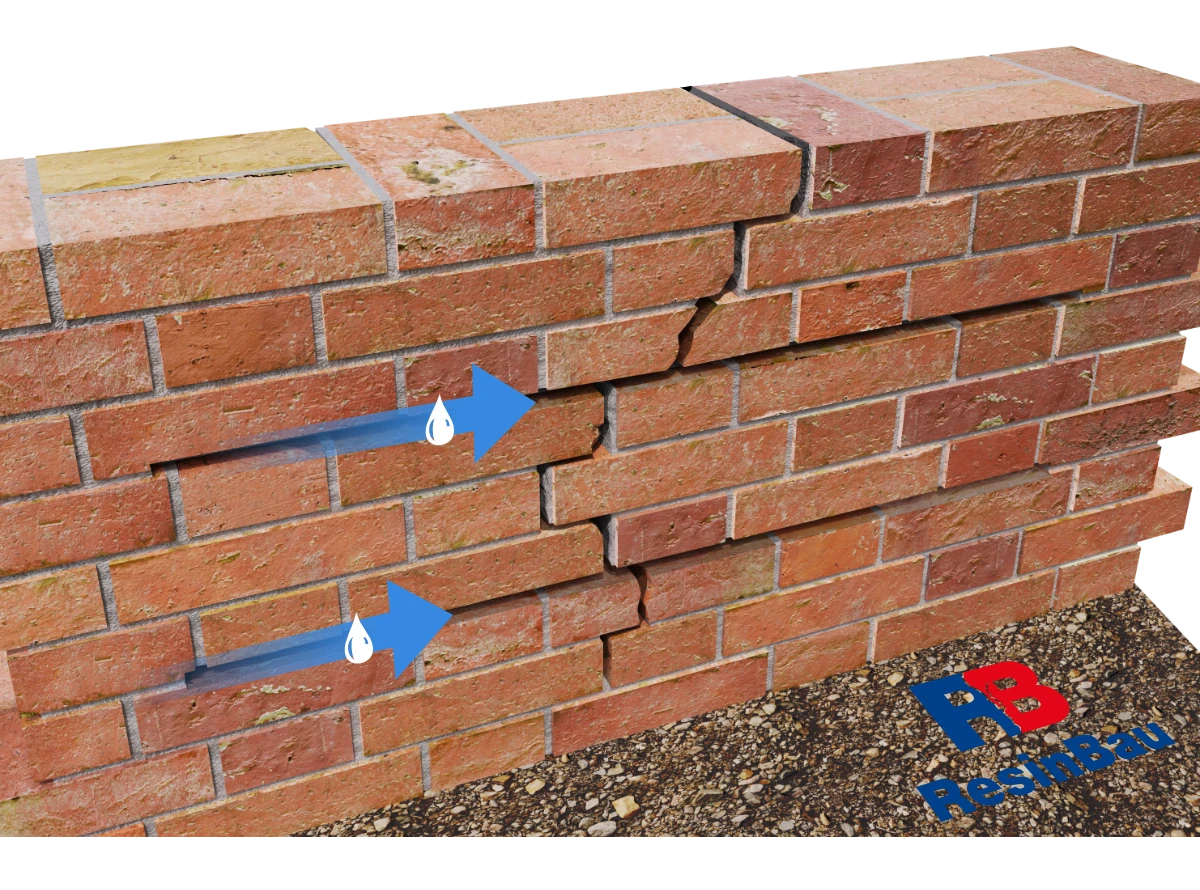

Wasser bereitet den saugenden Untergrund auf den Mörtelkontakt vor. Überschüsse sind vor dem Einbetten des Ankers zu entfernen.

05 · Ausführung

Untergrund vornässen, überschüssiges Wasser entfernen und Mörtel vorbereiten

Die AnkerBau-Anleitung verlangt das Vornässen der Verankerungsstelle und die Entfernung überschüssigen Wassers. Bei stark saugendem Mauerwerk wird das Vornässen wiederholt. Kontrollieren Sie die gesamte Nutlänge: Die Oberfläche sollte nicht zugleich trockene, stark saugende Bereiche und Stellen mit Wasseransammlungen aufweisen.

Bereiten Sie den Mörtel gemäß der Produktanleitung zu und halten Sie Zugabereihenfolge der Komponenten, Mischen, Reifezeit und erneutes Mischen ein. Stimmen Sie die Charge auf die bei der Arbeitstemperatur mögliche Verarbeitung ab. Zusätzliches Wasser dient nicht dazu, die Verarbeitungszeit beliebig zu verlängern oder die Pumpfähigkeit einer bereits vorbereiteten Charge zu verbessern.

  • Entfernen Sie überschüssiges Wasser aus dem vorbereiteten Bereich.
  • Prüfen Sie bei starker Saugfähigkeit, ob erneut vorgenässt werden muss.
  • Halten Sie Rezeptur und Vorbereitungsreihenfolge von AnkerBau ein.
AnkerBau — Mischen und Anwendungsbedingungen →

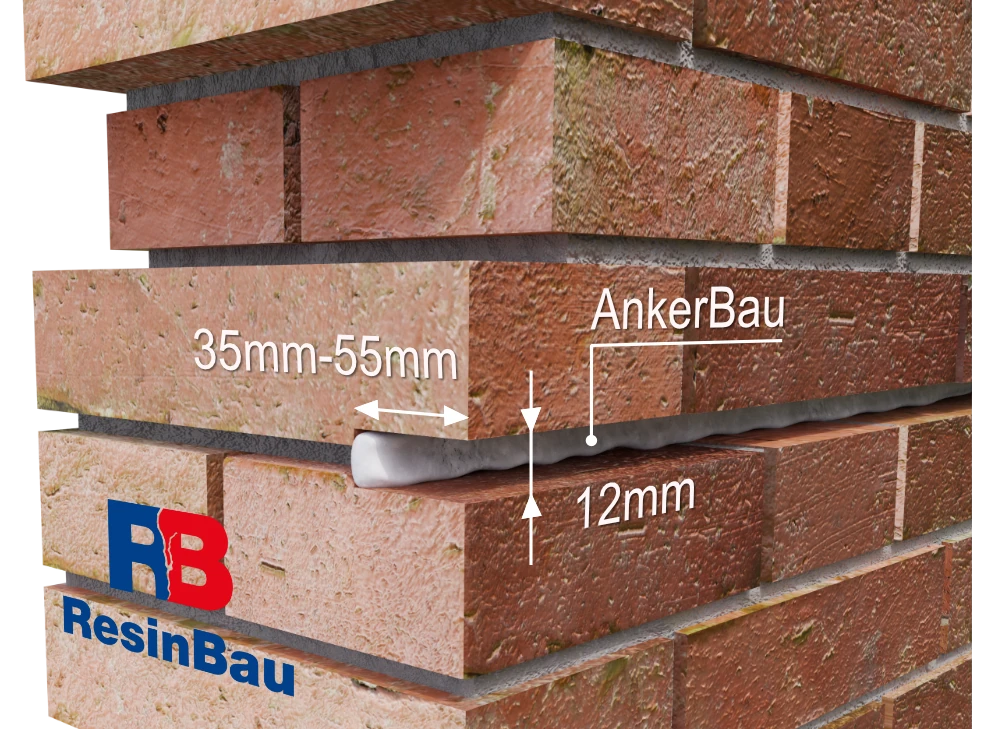

Die erste Schicht bildet die Auflage für den Stab und den Kontakt zum Nutinneren. Die Maße beziehen sich auf das dargestellte Detail.

06 · Ausführung

Eine durchgehende erste Schicht AnkerBau auftragen

Tragen Sie die erste Schicht AnkerBau durchgehend über die gesamte Verankerungslänge auf den vorbereiteten Untergrund auf. Der Mörtel muss das Nutinnere und die Enden erreichen. Lassen Sie Platz zum Einbetten des Stabs und für die zweite Schicht, die die Ummantelung schließt.

Prüfen Sie vor dem Einlegen des Ankers den Kontakt der ersten Schicht zum Untergrund, besonders an Unebenheiten und Nutenden. Die Angaben 35–55 mm und 12 mm erläutern die Geometrie dieses Querschnitts; die tatsächlichen Nut- und Schichtmaße müssen der Reparaturplanung entsprechen.

  • Halten Sie die erste Schicht auch an den Enden durchgehend.
  • Prüfen Sie den Mörtelkontakt zum vorbereiteten Untergrund.
  • Lassen Sie Platz für den Stab und die zweite Schicht.
AnkerBau — Auftragen der ersten Schicht →Mörtelverbrauch anhand der Nutgeometrie →
Durch das Eindrücken wird der Stab im Mörtel eingebettet. Der Anker soll den geplanten Verlauf und Platz für die spätere vorderseitige Ummantelung behalten.
Legende zur Abbildung

Der Spiralstab ist der Anker; das Werkzeug darunter drückt ihn in den Mörtel. Der horizontale Pfeil kennzeichnet eine Nuttiefe von 35–55 mm; der vertikale Pfeil eine Nuthöhe von 12 mm.

07 · Ausführung

Anker in die erste Schicht eindrücken

Legen Sie den Anker in die erste Schicht und drücken Sie ihn in die geplante Lage. Prüfen Sie beide Verankerungsenden und die Risskreuzung. Das bloße Einlegen des Stabs in eine leere Nut gewährleistet weder Mörtelkontakt noch Kraftübertragung zum Mauerwerk.

Sieht das System Stabilisierungselemente vor, verwenden Sie diese zur Lagesicherung während der weiteren Füllung. Kontrollieren Sie vor dem Auftragen der zweiten Schicht den Ankerverlauf und den verbleibenden Raum für die Ummantelung. Verschieben Sie den Stab nicht zur Oberfläche, nur um eine unebene Nut leichter abdecken zu können.

  • Bestätigen Sie die Lage und beide Verankerungsenden.
  • Prüfen Sie die Einbettung des Stabs im Mörtel über die gesamte zugängliche Länge.
  • Lassen Sie Platz für die zweite Ummantelungsschicht.
AnkerBau — Einbetten und Stabilisieren des Ankers →

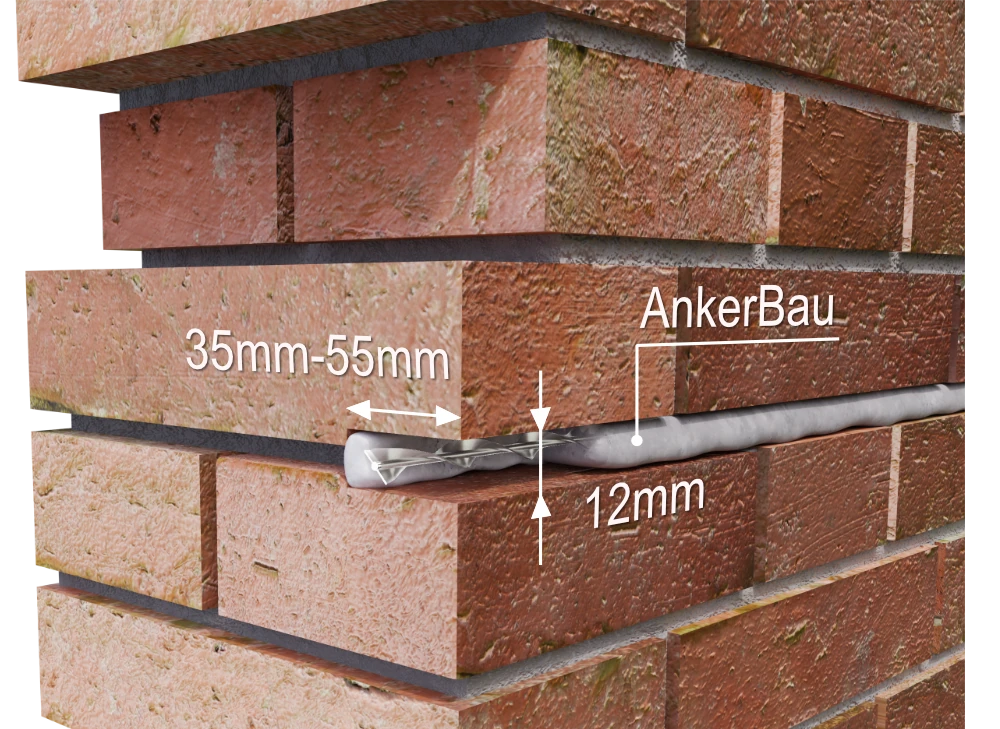

Die zweite Schicht schließt die Stabummantelung. Die Durchgängigkeit des Mörtels und die Ankerlage müssen vor dem Abdecken der Reparatur bestätigt werden.

08 · Ausführung

Ummantelung schließen und Verbindung vor der Endbearbeitung prüfen

Tragen Sie die zweite Schicht AnkerBau auf und schließen Sie die Stabummantelung ohne Hohlstellen. Prüfen Sie die Füllung an den Enden und an der Risskreuzung. Der Mörtel muss einen durchgehenden Kontakt zu Anker und vorbereitetem Mauerwerk herstellen; eine oberflächliche Ausgleichsschicht ersetzt die Füllung des Nutinneren nicht.

Dokumentieren Sie vor dem Abdecken Stablage, Verankerungsenden und Füllungsdurchgängigkeit. Der offene Rissspalt selbst erfordert eine gesonderte, zur Reparatur passende Füllung; dies ist nicht dasselbe wie die Ankerummantelung. Halten Sie die Abbindebedingungen von AnkerBau ein und beginnen Sie die Endbearbeitung erst zu dem durch Anleitung und Planung zugelassenen Zeitpunkt.

  • Prüfen Sie den Mörtel unter dem Stab, um ihn herum und an den Enden.
  • Bestätigen Sie die Ankerlage vor der Endbearbeitung.
  • Trennen Sie die Abnahme der Einbettung von der späteren Rissbeobachtung.
AnkerBau — Einbetten und Nachbehandlung →Mörtelverbrauch zum Einbetten von Ankern →

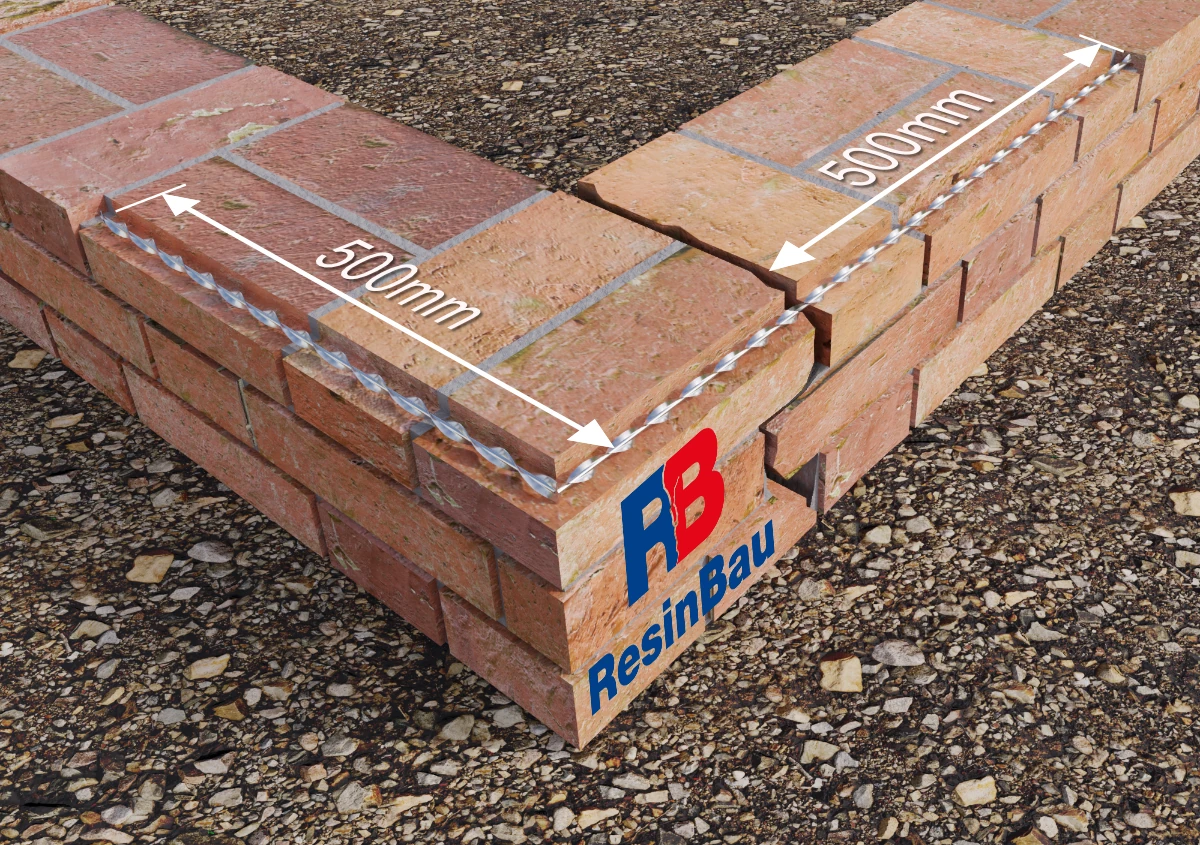

Gesondertes Eckdetail: Der Verankerungsweg verläuft über beide Schenkel. Es ist kein zusätzlicher Pflichtschritt bei der Reparatur einer geraden Wand.

09 · Alternative Eckdetails

Eckvariante A: Anker in einer Nut geführt

Bei dieser Variante verläuft der Anker in einer vorbereiteten Nut um den Wandknick. Prüfen Sie die durchgehende Verankerung auf beiden Schenkeln und den Platz für die Ummantelung direkt in der Ecke. Die auf einer Wandfläche sichtbare Länge beschreibt nicht den gesamten Stabweg.

Die Angaben 500 mm beschreiben diese Variante. Die Planung muss Mauerwerksanordnung, Risslage, Eckzustand und Vorbereitungsmöglichkeit beider Schenkel berücksichtigen. Reinigung, Vornässen und vollständige Ummantelung bleiben Teil dieses Details; die nächste Tafel zeigt einen anderen Zugang und keine zwingende Fortsetzung.

  • Prüfen Sie die Vorbereitung beider Eckschenkel.
  • Erhalten Sie die geplante Verankerung und Ummantelung am Knick.
  • Kombinieren Sie die beiden Eckvarianten nicht ohne Planung.
AnkerBau — Einbetten in vorbereiteten Untergrund →Mörtelbilanz in den Nuten →

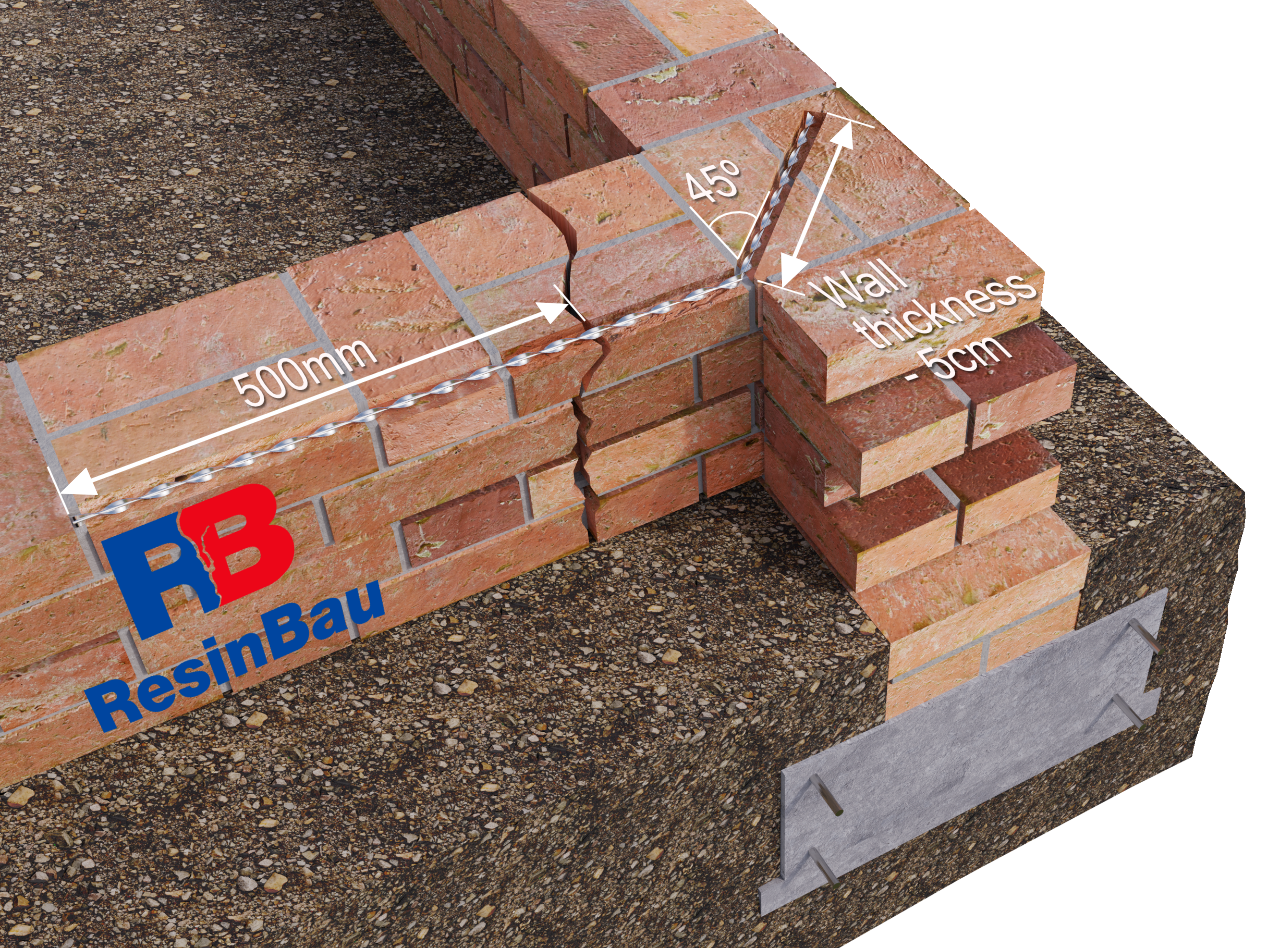

Die Bohrungsalternative verändert den Einbettungsweg in der Ecke. Die dargestellten 45° und 500 mm beschreiben die Geometrie dieser Variante.

10 · Alternative Eckdetails

Eckvariante B: Verankerung mit Bohrung

Dieses Detail zeigt den Übergang von der Nut zur Eckbohrung. Legen Sie vor der Ausführung fest, wo das Bohrloch enden soll und welcher Bereich des tragfähigen Mauerwerks die Kräfte über den Mörtel aufnimmt. Die bloße Einhaltung des schematischen Winkels bestätigt weder die Verankerungslänge noch einen geeigneten Randabstand.

Das Bohrloch erfordert wie die Nut eine Reinigung, eine Vorbereitung der Feuchtigkeit und eine Füllung ohne Hohlstellen. Bestätigen Sie vor dem Abdecken die ausgeführte Richtung, Tiefe und Einbettungsart. Die Wahl zwischen dieser Variante und einem um die Ecke geführten Anker ergibt sich aus der Planung und der tatsächlichen Mauerwerksanordnung.

  • Bestätigen Sie das Bohrlochende im untersuchten Querschnitt.
  • Prüfen Sie die Mörteldurchgängigkeit am Übergang Nut–Bohrloch.
  • Dokumentieren Sie Geometrie und Einbettung vor dem Abdecken.
AnkerBau — Vorbereitung von Ankerbohrlöchern →

Rissvernadelung beginnt bei der Ursache

Prüfen Sie Rissverlauf, Zustand von Mauersteinen und Mörtelfugen, Wanddicke sowie Änderungen von Auflagerung und Lasten. Stellen Sie fest, ob sich der Schaden weiterentwickelt. Anker allein beseitigen die Ursache von Setzung oder Überlastung nicht.

Die Reparaturplanung legt Verbindungsaufgabe, Verankerungslängen, Anordnung und Anzahl der Ebenen, Ecken sowie Kontrollverfahren fest. Wählen Sie nicht das gesamte System allein anhand der Rissbreite oder einer einzelnen Katalogabbildung.

Der Stab wirkt über seine Umgebung

Die Kräfte aus dem Mauerwerk müssen auf Mörtel und Anker und anschließend auf das Mauerwerk auf der anderen Schadensseite übertragen werden. Entscheidend sind Untergrundzustand, Nutgeometrie, erforderliche Verankerung und durchgehende Ummantelung. Ein in einer leeren Nut liegender Stab allein stellt die schematisch gezeigte Verbindung nicht her.

Die in den Zeichnungen dargestellten Längen und Abstände gelten für die Ausgangsvarianten. Sie sind nicht automatisch die Parameter jedes zu reparierenden Mauerwerks. An Ecken und Öffnungen muss der tatsächliche Kraftübertragungsweg betrachtet werden.

Den Untergrund für den Mörtel vorbereiten

Stellen Sie Nuten oder Bohrlöcher gemäß der Planung her. Entfernen Sie Staub und lose Rückstände. Die AnkerBau-Anleitung sieht das Vornässen des Untergrunds und die Entfernung überschüssigen Wassers vor; stark saugender Untergrund erfordert besondere Aufmerksamkeit.

Bereiten Sie den Mörtel mit der richtigen Wassermenge zu und halten Sie die vorgegebene Misch- und Reifereihenfolge ein. Erleichtern Sie das Pumpen nicht durch beliebige Wasserzugabe. Das Förderwerkzeug muss die Nutfüllung ohne Hohlstellen ermöglichen.

Erste Schicht, Anker, vollständige Ummantelung

Bringen Sie die erste Mörtelschicht in die vorbereitete Nut ein, betten Sie den Anker in der vorgesehenen Tiefe ein und stellen Sie die nächste Schicht her. Verwendete Stabilisierungselemente sollen den Stab während der Füllung in Position halten. Kontrollieren Sie die Ummantelung auch an Ecken und Richtungsänderungen.

Halten Sie die für das System festgelegten Abbindebedingungen und den Freigabezeitpunkt weiterer Arbeiten ein. Zu frühes Abdecken kann die Prüfung von Geometrie und Einbettung verhindern; dokumentieren Sie daher die einzelnen Schritte.

Eine Mörtelberechnung plant keine Verankerung

Der Rechner hilft, die Mörtelmenge anhand der Nutgeometrie und der angenommenen Ankeranordnung abzuschätzen. Er bestimmt weder Tragfähigkeit noch Verankerungslänge noch die zur Kraftaufnahme erforderliche Stabanzahl. Diese Größen stammen aus der Planung.

Prüfen Sie bei der Abnahme die ausgeführte Anordnung, den Untergrundzustand, die Mörtelzubereitung und die durchgehende Ummantelung. Bewahren Sie Fotos vor dem Abdecken und Ortskennzeichnungen auf. Stimmen Sie die weitere Rissüberwachung auf die Reparaturursache ab.
