Ancrages hélicoïdaux : interaction de la barre, du mortier et de la maçonnerie

L'ancrage doit transmettre les efforts par le mortier à la maçonnerie saine de part et d'autre de la fissure. Les saignées et la fixation découlent du projet de réparation.

ÉvaluationDéroulement et variantesChoix et prochaine étape

SUIVEZ LE PROCÉDÉ

Ancrages hélicoïdaux : de la disposition de réparation à l'enrobage complet de la barre

L'ancrage transmet les efforts par le mortier à la maçonnerie saine de part et d'autre de la fissure. La séquence montre cette interaction, la préparation des saignées et la pose dans AnkerBau. Deux variantes distinctes d'angle sont présentées à la fin. Leur géométrie est choisie par le projet de réparation ; elles ne constituent pas des étapes obligatoires successives d'un même travail.

Schéma général de réparation : le mortier entoure la barre et la relie à la maçonnerie préparée. Le matériel sert à réaliser la liaison prévue au projet.

01 · Évaluation

Ensemble du système : maçonnerie, ancrage et mortier doivent interagir

Suivez le trajet de l'effort : d'une partie du mur au mortier puis à l'ancrage, et ensuite au mur de l'autre côté de la fissure. La barre seule dans la saignée ne suffit pas. Il faut un ancrage approprié, un enrobage continu et un support capable d'interagir avec le mortier.

Avant de choisir la disposition, identifiez la cause de la fissuration, l'état des éléments de maçonnerie et des joints ainsi que l'activité des dommages. La couture d'une fissure ne supprime pas à elle seule la cause du tassement ou de la surcharge. Le projet définit la fonction de la liaison, la géométrie et le contrôle ; AnkerBau est le mortier de pose d'ancrages hélicoïdaux dans ce système de réparation de maçonnerie.

  • Déterminez si la cause de fissuration reste active.
  • Vérifiez l'état de la maçonnerie dans les zones d'ancrage prévues.
  • Reliez la disposition des ancrages à la fonction définie dans le projet.
AnkerBau — mortier de pose des ancrages →Si la fissuration résulte d'une modification de l'appui →

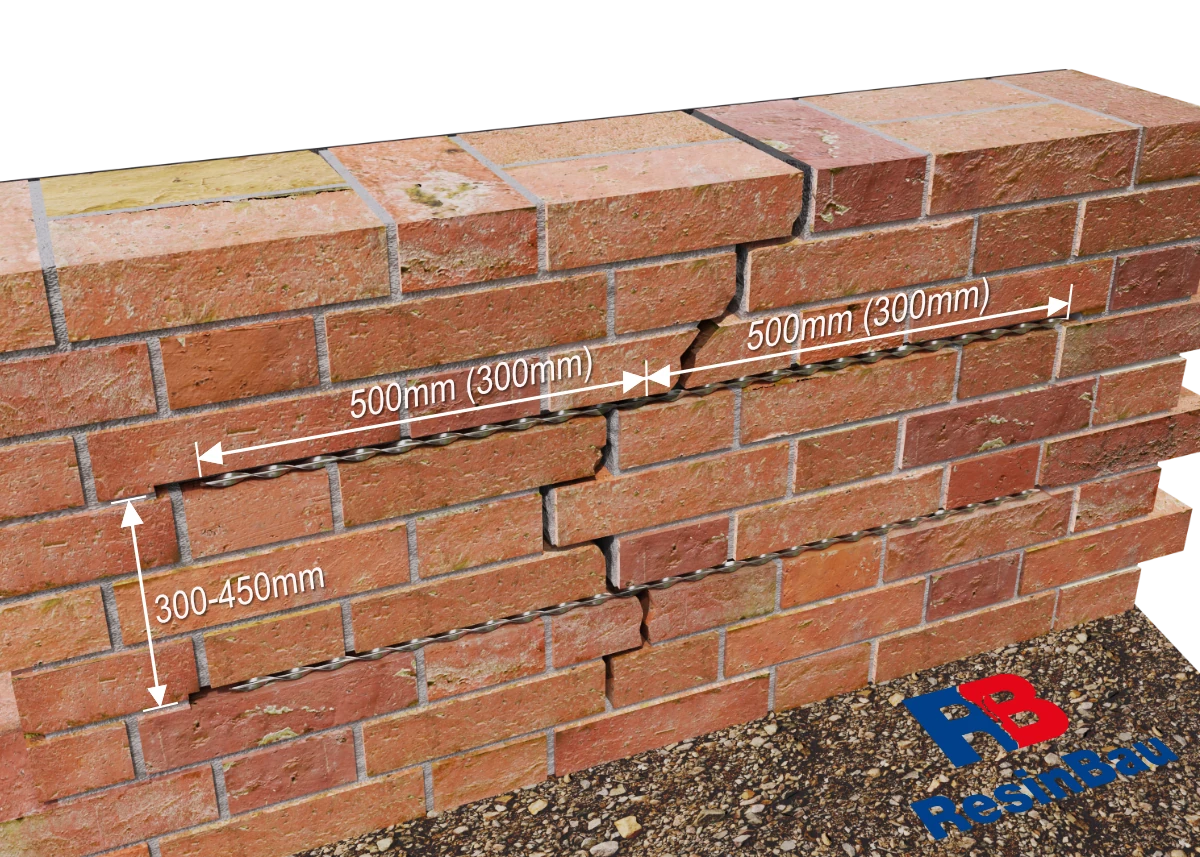

Les repères à gauche et à droite concernent les segments de part et d'autre de la fissure. La cote verticale décrit l'espacement entre niveaux d'ancrages.

02 · Évaluation

Lisez les longueurs de part et d'autre de la fissure

Distinguez la longueur d'un côté de la fissure de la longueur totale de l'ancrage. L'indication 500 mm (300 mm) concerne les segments de chaque côté, respectivement pour la brique et le béton. La cote verticale 300–450 mm représente l'espacement des niveaux dans la variante illustrée. Ces dimensions expliquent sa géométrie ; elles doivent être définies dans le projet pour le mur réparé.

Reportez sur le mur la disposition du projet en tenant compte des ouvertures, bords, angles et de l'état des joints. La longueur d'ancrage, la profondeur de saignée et l'enrobage doivent former un détail cohérent. Le calculateur de mortier aide seulement après définition de cette géométrie ; il ne dimensionne ni le nombre d'ancrages ni la capacité portante de la réparation.

  • Ne lisez pas une cote d'un seul côté comme la longueur totale de la barre.
  • Tenez compte des interruptions de zone d'ancrage par une ouverture ou un bord.
  • Saisissez dans le calcul la géométrie retenue au projet de réparation.
Consommation de mortier pour les saignées du projet →

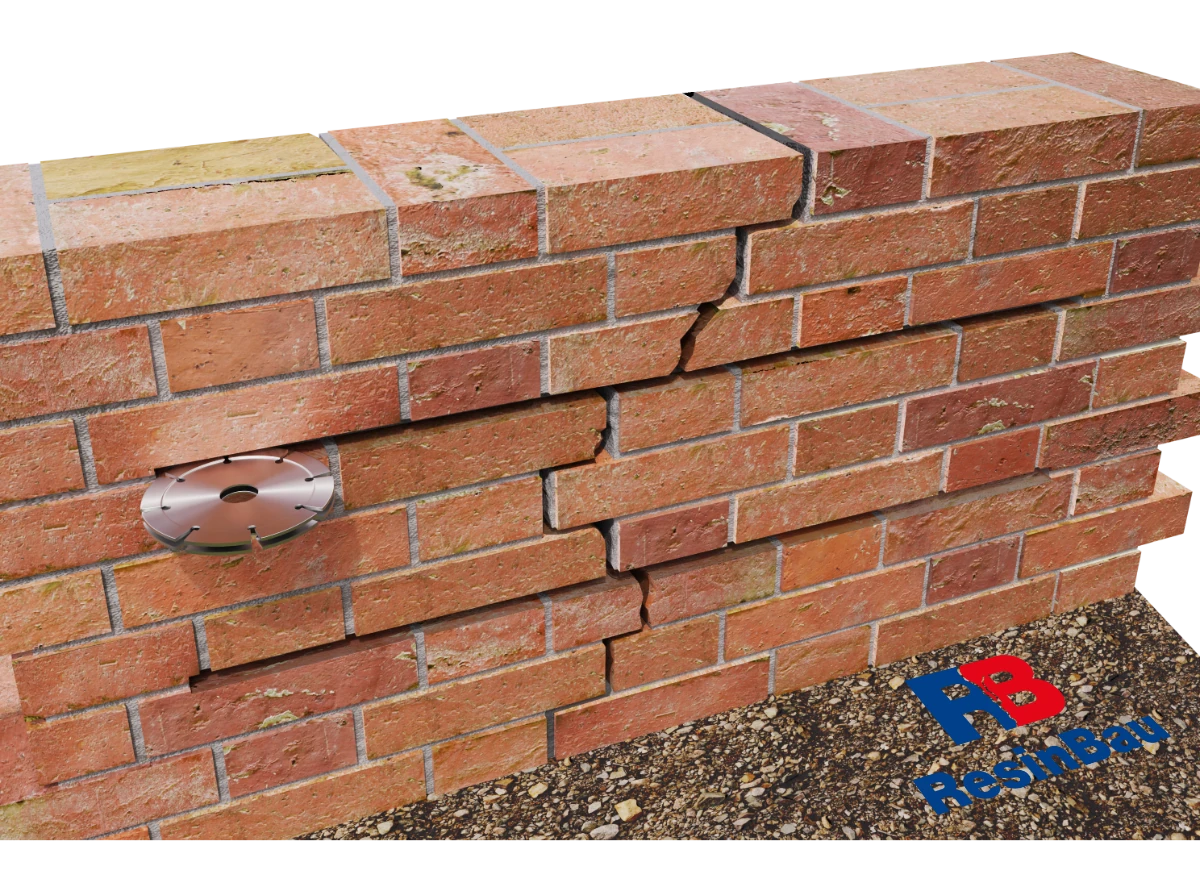

Les saignées traversent la fissure et se prolongent dans la zone d'ancrage. Leurs dimensions doivent permettre l'enrobage ultérieur de la barre.

03 · Exécution

Réalisez les saignées dans la zone prévue de maçonnerie

Tracez et réalisez les saignées selon la disposition retenue. Vérifiez leur longueur réelle, leur profondeur et leur tracé de part et d'autre de la fissure. L'espace de la barre doit inclure les première et seconde couches de mortier, et pas seulement le diamètre de l'ancrage.

Pendant l'ouverture des joints, évaluez la maçonnerie exposée. Un joint dégradé ou un vide local peut modifier les conditions de pose par rapport à l'évaluation en surface. Intégrez cette zone à la préparation du détail avant son recouvrement au mortier.

  • Comparez les saignées réalisées au projet et repérez les écarts.
  • Vérifiez la continuité du support sur la longueur d'ancrage.
  • Laissez de l'espace pour l'enrobage et pas seulement pour la barre.
AnkerBau — préparation du support →Bilan du mortier après mesure des saignées →

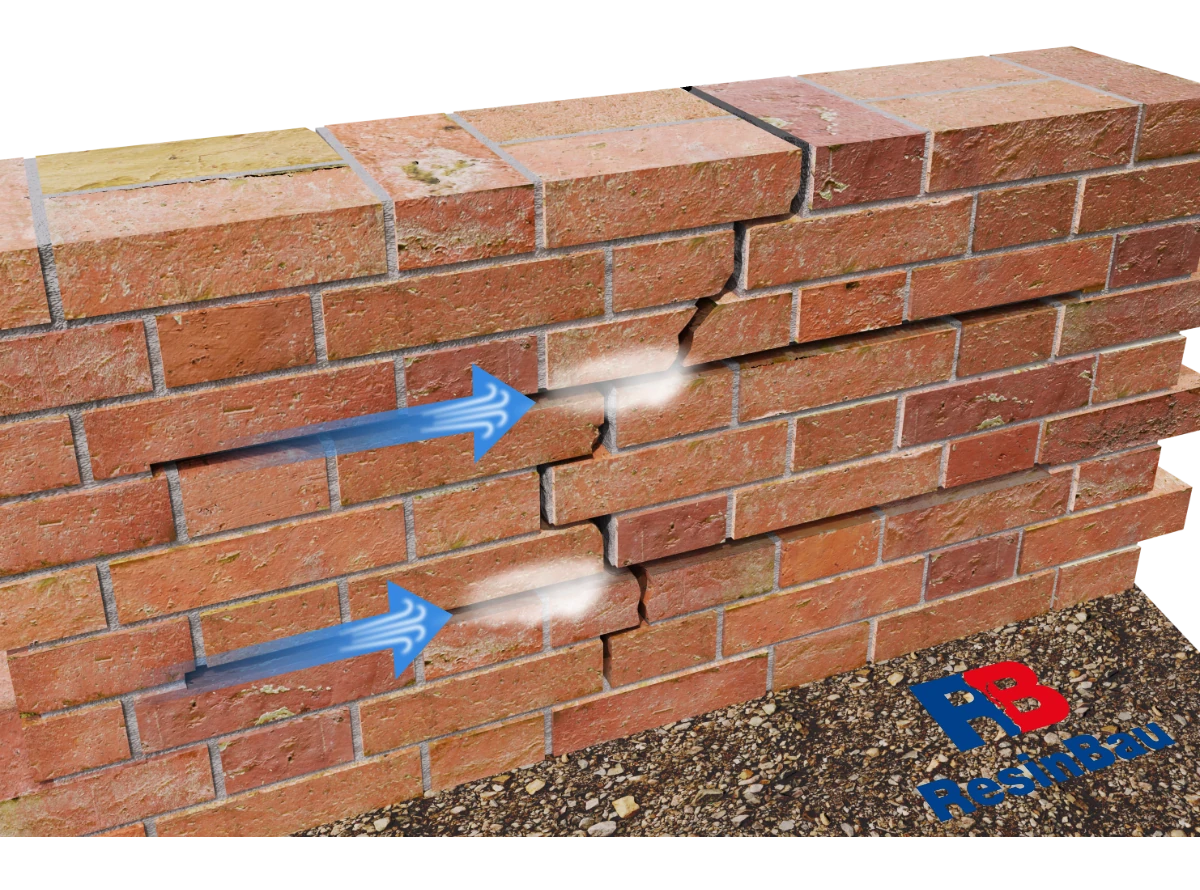

Première étape de nettoyage : le soufflage élimine les résidus de réalisation des saignées. Sur cette illustration, les flèches ne représentent pas l'humidification.

04 · Exécution

Éliminez la poussière et les résidus non adhérents de la saignée

Nettoyez la saignée sur toute sa longueur, y compris aux extrémités et près de la fissure. Les instructions AnkerBau prévoient le soufflage à l'air comprimé. La poussière et les résidus non adhérents ne doivent pas créer une couche séparant le mortier du support sain.

Après nettoyage, réexaminez les bords et l'intérieur. Les joints non remplis ou fragments décollés pendant la réalisation sont alors plus visibles. L'étape suivante est la préparation de l'humidité du support, illustrée sur la planche suivante.

  • Vérifiez aussi la propreté aux extrémités de la saignée.
  • Éliminez les fragments décollés révélés après soufflage.
  • Distinguez le dépoussiérage de l'humidification ultérieure.
AnkerBau — préparation avant application →

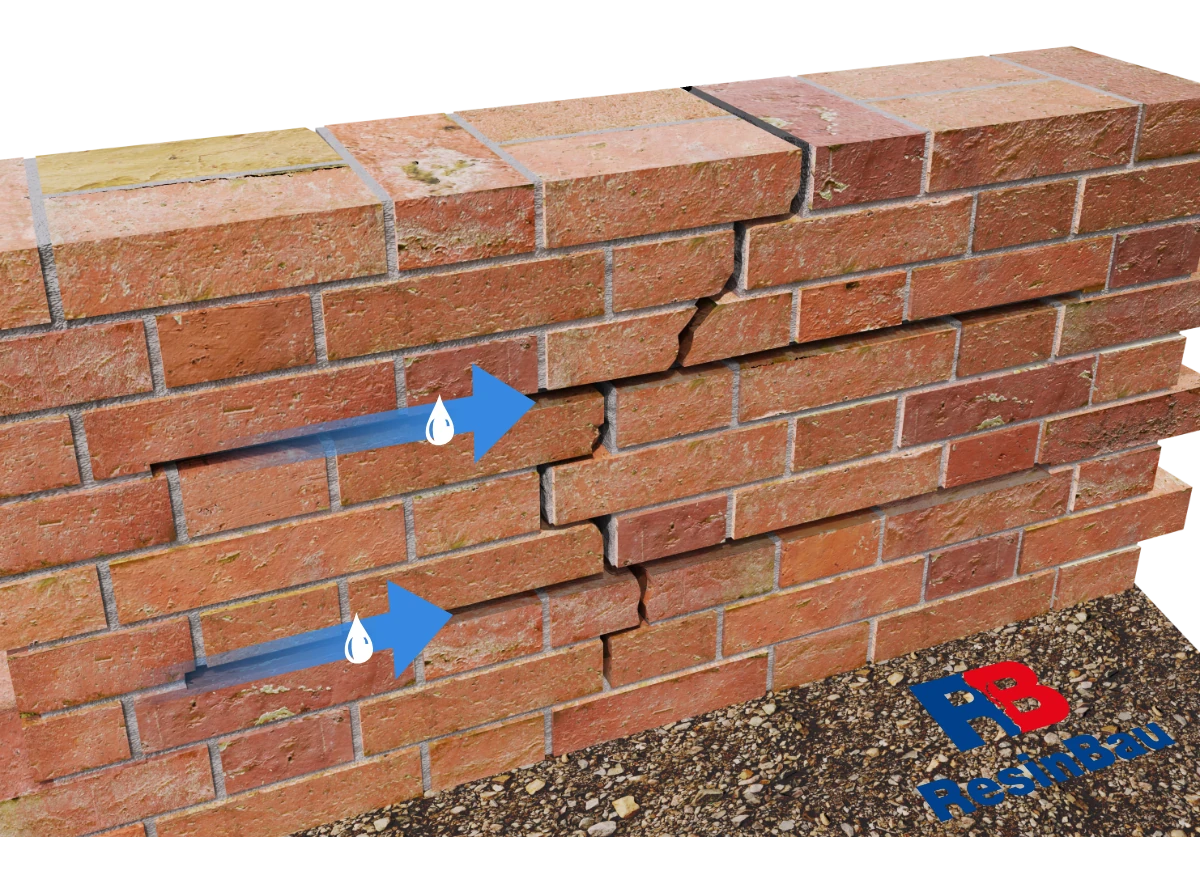

L'eau prépare le support absorbant au contact avec le mortier. L'excès doit être éliminé avant la pose de l'ancrage.

05 · Exécution

Humidifiez le support, éliminez l'excès d'eau et préparez le mortier

Les instructions AnkerBau exigent d'humidifier la zone d'ancrage et d'éliminer l'excès d'eau. Répétez l'humidification pour une maçonnerie très absorbante. Contrôlez toute la longueur : la surface ne doit pas présenter simultanément des parties sèches très absorbantes et des zones d'eau accumulée.

Préparez le mortier selon les instructions du produit en respectant l'ordre d'ajout, le malaxage, la maturation et le nouveau malaxage. Adaptez la portion à la capacité d'application à la température du chantier. Un ajout d'eau ne permet pas de prolonger librement le temps de travail ni d'améliorer la pompabilité d'une portion déjà préparée.

  • Éliminez l'excès d'eau de la zone préparée.
  • En cas de forte absorption, vérifiez le besoin d'une nouvelle humidification.
  • Respectez la formulation et l'ordre de préparation d'AnkerBau.
AnkerBau — mélange et conditions d'application →

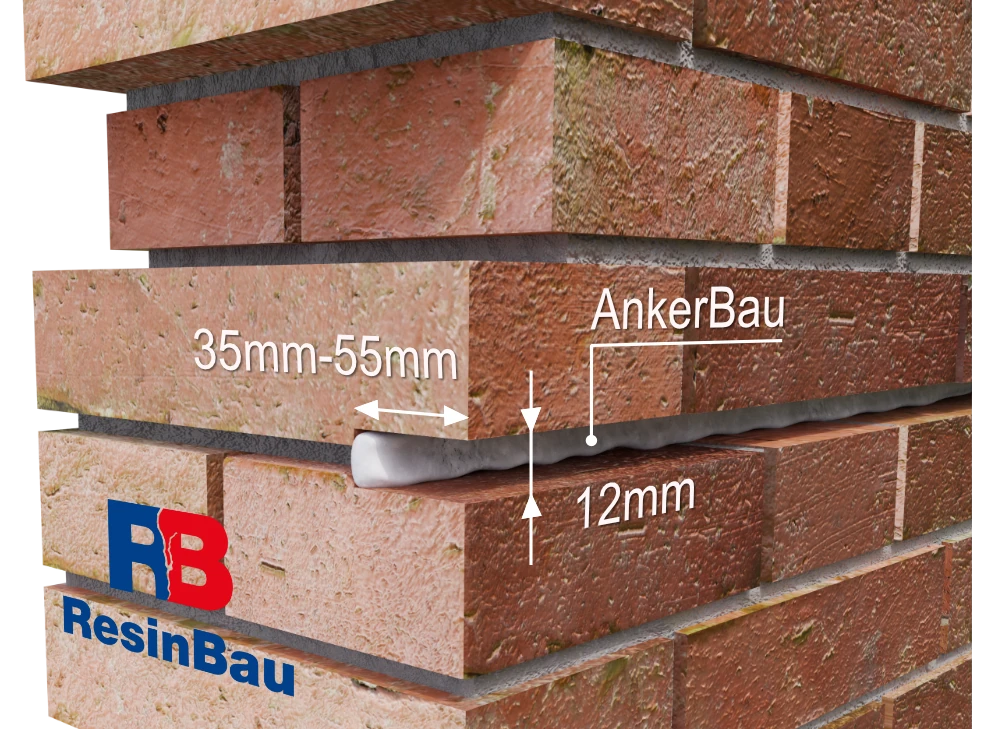

La première couche assure l'appui de la barre et le contact avec l'intérieur de la saignée. Les dimensions concernent le détail représenté.

06 · Exécution

Appliquez une première couche continue d'AnkerBau

Appliquez la première couche d'AnkerBau sur le support préparé en assurant sa continuité sur toute la longueur d'ancrage. Le mortier doit atteindre l'intérieur et les extrémités de la saignée. Laissez de l'espace pour la pose de la barre et la seconde couche qui complétera l'enrobage.

Avant de placer l'ancrage, vérifiez le contact de la première couche avec le support, notamment aux irrégularités et extrémités. Les indications 35–55 mm et 12 mm expliquent la géométrie de cette coupe ; les dimensions réelles de la saignée et des couches doivent correspondre au projet de réparation.

  • Assurez aussi la continuité de la première couche aux extrémités.
  • Vérifiez le contact du mortier avec le support préparé.
  • Laissez de l'espace pour la barre et la seconde couche.
AnkerBau — application de la première couche →Consommation de mortier selon la géométrie des saignées →

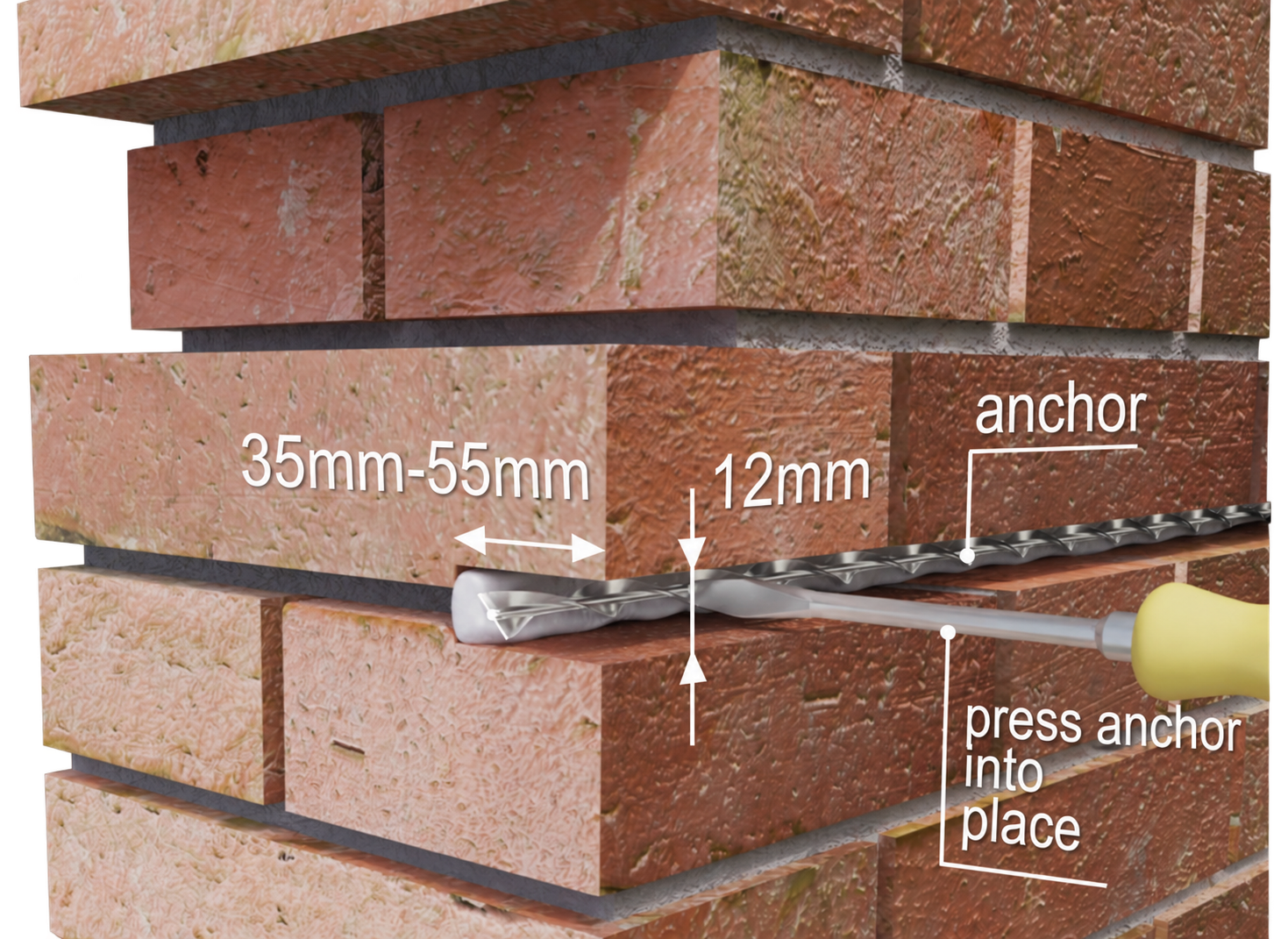

La pression fixe la barre dans le mortier. L'ancrage doit conserver le tracé prévu et l'espace nécessaire à l'enrobage ultérieur en façade.
Légende du schéma

La barre hélicoïdale constitue l'ancrage ; l'outil situé dessous l'enfonce dans le mortier. La flèche horizontale indique une profondeur de saignée de 35–55 mm ; la flèche verticale indique une hauteur de saignée de 12 mm.

07 · Exécution

Enfoncez l'ancrage dans la première couche

Placez l'ancrage dans la première couche et enfoncez-le à la position prévue. Vérifiez les deux extrémités d'ancrage et la traversée de la fissure. Placer simplement la barre dans une saignée vide n'assure ni le contact avec le mortier ni la transmission des efforts à la maçonnerie.

Si le système prévoit des éléments de maintien, utilisez-les pour conserver la position pendant la suite du remplissage. Avant la seconde couche, contrôlez le tracé de l'ancrage et l'espace d'enrobage restant. Ne déplacez pas la barre vers la surface uniquement pour recouvrir plus facilement une saignée irrégulière.

  • Confirmez la position et les deux extrémités d'ancrage.
  • Vérifiez l'insertion de la barre dans le mortier sur toute la longueur accessible.
  • Conservez l'espace pour la seconde couche d'enrobage.
AnkerBau — pose et maintien de l'ancrage →

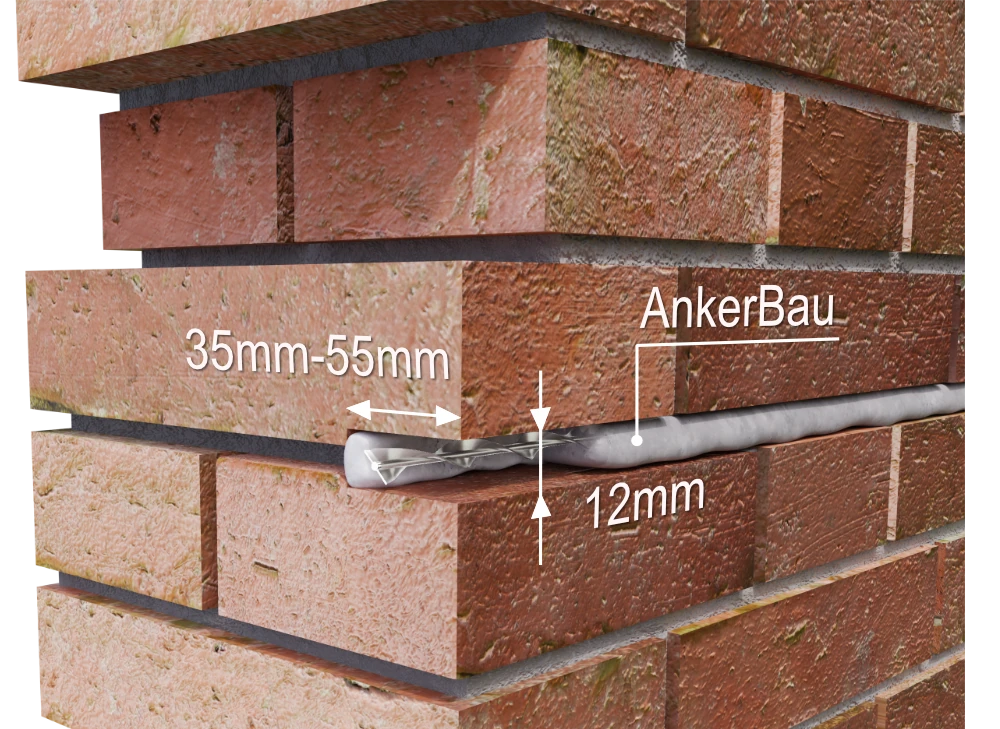

La seconde couche complète l'enrobage de la barre. La continuité du mortier et la position de l'ancrage doivent être confirmées avant recouvrement de la réparation.

08 · Exécution

Complétez l'enrobage et vérifiez la liaison avant finition

Appliquez la seconde couche d'AnkerBau pour compléter l'enrobage sans vides. Vérifiez le remplissage aux extrémités et à l'intersection de la fissure. Le mortier doit assurer un contact continu avec l'ancrage et la maçonnerie préparée ; une couche de ragréage en surface ne remplace pas le remplissage de l'intérieur de la saignée.

Avant recouvrement, documentez la position des barres, les extrémités d'ancrage et la continuité du remplissage. L'ouverture de la fissure elle-même nécessite un complément distinct conforme à la réparation ; ce n'est pas l'enrobage de l'ancrage. Respectez les conditions de prise d'AnkerBau et commencez la finition seulement au moment autorisé par les instructions et le projet.

  • Vérifiez le mortier sous la barre, autour d'elle et aux extrémités.
  • Confirmez la position de l'ancrage avant finition.
  • Distinguez la réception de la pose du suivi ultérieur de la fissure.
AnkerBau — pose et maturation →Consommation de mortier de pose des ancrages →

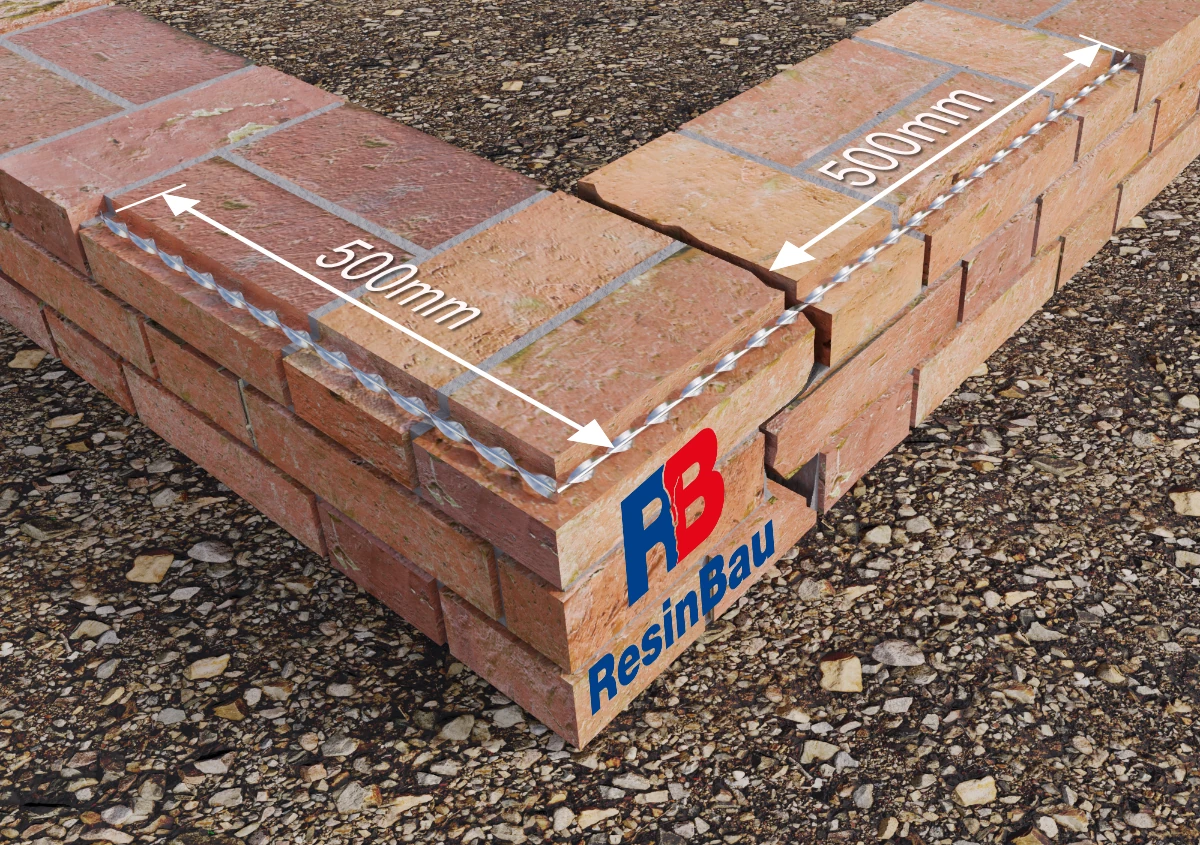

Détail d'angle distinct : le trajet d'ancrage suit les deux côtés. Ce n'est pas une étape obligatoire supplémentaire de réparation d'un mur droit.

09 · Détails d'angle alternatifs

Variante d'angle A : ancrage dans la saignée

Dans cette variante, l'ancrage traverse l'angle du mur dans la saignée préparée. Vérifiez la continuité de l'ancrage sur les deux côtés et l'espace d'enrobage dans l'angle lui-même. La longueur visible sur une face ne décrit pas tout le trajet de la barre.

Les indications 500 mm décrivent cette variante. Le projet doit tenir compte de la disposition de la maçonnerie, de la fissure, de l'état de l'angle et de l'accès pour préparer les deux côtés. Nettoyage, humidification et enrobage complet font partie du détail ; la planche suivante montre un autre accès, et non sa suite obligatoire.

  • Vérifiez la préparation des deux côtés de l'angle.
  • Conservez l'ancrage et l'enrobage prévus au changement de direction.
  • N'additionnez pas les deux variantes d'angle sans projet.
AnkerBau — pose dans un support préparé →Bilan du mortier dans les saignées →

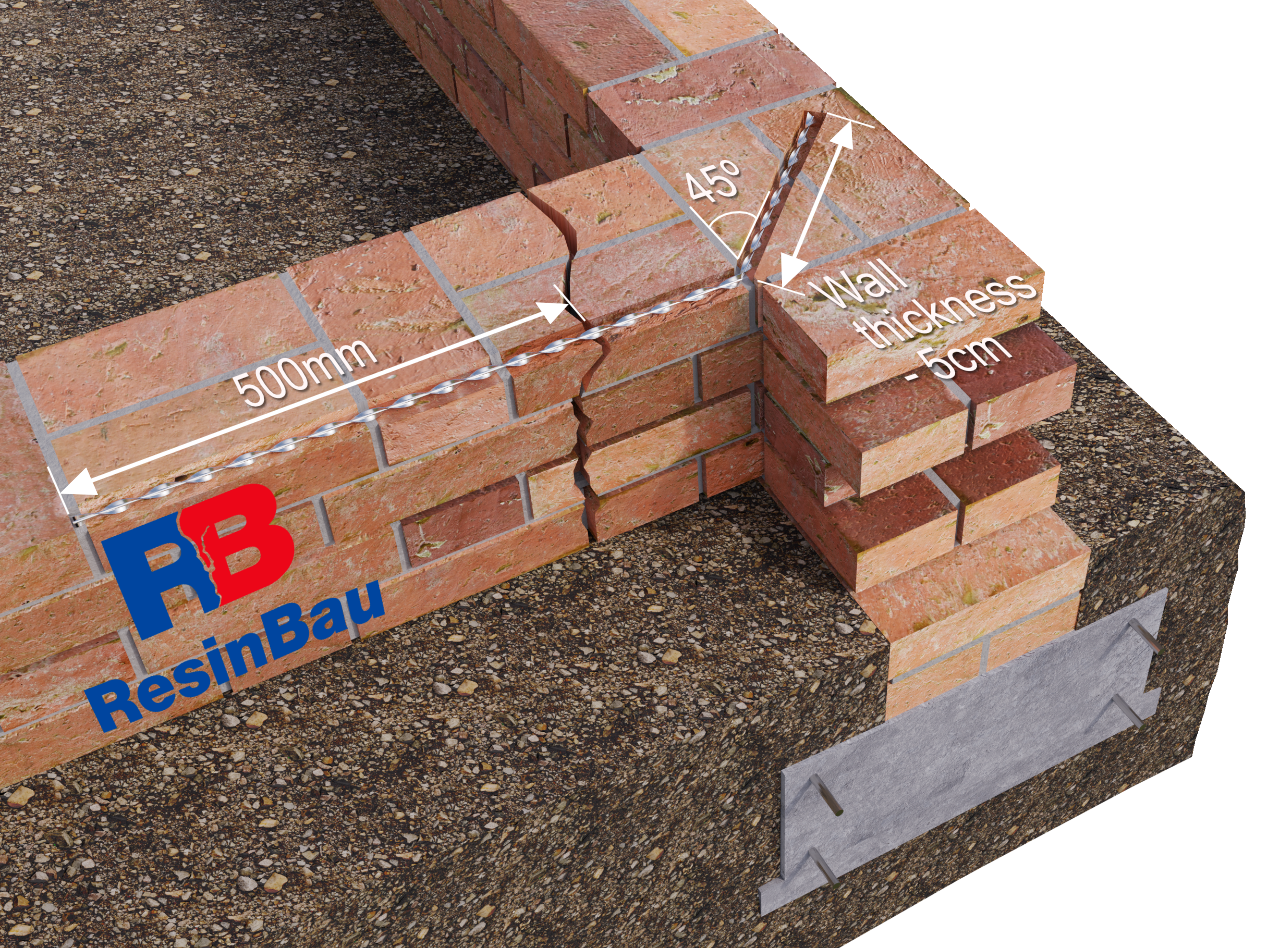

La variante avec forage modifie le trajet de pose dans l'angle. Les indications 45° et 500 mm décrivent la géométrie de cette variante.

10 · Détails d'angle alternatifs

Variante d'angle B : ancrage avec forage

Ce détail montre le passage de la saignée au forage dans l'angle. Avant réalisation, définissez où doit se terminer le forage et quelle partie de maçonnerie saine reprendra les efforts par le mortier. Le seul respect de l'angle du schéma ne confirme ni la longueur d'ancrage ni une distance correcte au bord.

Le forage nécessite un nettoyage, une préparation de l'humidité et un remplissage sans vides comme la saignée. Confirmez la direction réalisée, la profondeur et la pose avant recouvrement. Le choix entre cette variante et l'ancrage autour de l'angle découle du projet et de la disposition réelle de la maçonnerie.

  • Confirmez l'extrémité du forage dans la coupe identifiée.
  • Vérifiez la continuité du mortier à la transition saignée–forage.
  • Documentez la géométrie et la pose avant recouvrement.
AnkerBau — préparation des forages d'ancrage →

La couture d'une fissure commence par sa cause

Vérifiez le tracé de la fissure, l'état des éléments de maçonnerie et des joints, l'épaisseur du mur et les changements d'appui et de charge. Déterminez si les dommages évoluent encore. Les ancrages ne suppriment pas à eux seuls la cause du tassement ou de la surcharge.

Le projet définit la fonction de la liaison, les longueurs d'ancrage, la disposition et le nombre de niveaux, les angles et le contrôle. Ne choisissez pas tout le système uniquement selon la largeur de fissure ou une illustration du catalogue.

La barre agit par son environnement

Les efforts de la maçonnerie doivent être transmis au mortier et à l'ancrage, puis à la maçonnerie de l'autre côté des dommages. L'état du support, la géométrie de la saignée, l'ancrage requis et l'enrobage continu sont essentiels. Une barre seule dans une saignée vide ne crée pas la liaison du schéma.

Les longueurs et espacements représentés concernent les variantes sources. Ils ne sont pas automatiquement les paramètres de toute maçonnerie réparée. Aux angles et près des ouvertures, il faut étudier le trajet réel de transmission des efforts.

Préparez le support pour le mortier

Réalisez les saignées ou forages selon le projet. Éliminez la poussière et les résidus non adhérents. Pour AnkerBau, les instructions prévoient l'humidification du support et l'élimination de l'excès d'eau ; un support très absorbant nécessite une attention particulière.

Préparez le mortier avec la bonne quantité d'eau et respectez la séquence de malaxage et de maturation. N'améliorez pas la facilité de pompage par un ajout arbitraire d'eau. L'outil d'application doit permettre de remplir la saignée sans vides.

Première couche, ancrage, enrobage complet

Appliquez la première couche de mortier dans la saignée préparée, posez l'ancrage à la profondeur prévue et réalisez la couche suivante. Les éléments de maintien utilisés servent à conserver la position de la barre pendant le remplissage. Contrôlez aussi l'enrobage aux angles et changements de direction.

Respectez les conditions de prise et le délai de poursuite des travaux définis pour le système. Un recouvrement prématuré peut empêcher le contrôle de la géométrie et de la pose ; documentez donc les étapes successives.

Le calcul du mortier ne dimensionne pas l'ancrage

Le calculateur aide à estimer le mortier selon la géométrie des saignées et la disposition d'ancrages retenue. Il ne détermine ni la capacité portante, ni la longueur d'ancrage, ni le nombre de barres nécessaire à la reprise des efforts. Ces valeurs proviennent du projet.

À la réception, vérifiez la disposition réalisée, l'état du support, la préparation du mortier et la continuité de l'enrobage. Conservez les photos avant recouvrement et les repères des lieux. Adaptez le suivi ultérieur de la fissure à la cause de la réparation.

CHOIX RESINBAU

Le matériau dépend des conditions

AnkerBau →

Mortier de pose des ancrages hélicoïdaux dans un système de réparation des maçonneries. Son utilisation nécessite une géométrie correcte, un support préparé et un enrobage complet de la barre.

Calculez ce que vous connaissez

CALCULATEURConsommation de mortier d’ancrage →

Calculez le matériau pour la disposition définie au projet ; le résultat n'est pas un calcul de capacité portante.
