Spiraalankrud: varda, mördi ja müüritise koostöö

Ankur peab kandma jõud mördi kaudu üle tervele müüritisele prao mõlemal küljel. Soonte paigutus ja paigaldus tulenevad remondiprojektist.

HindamineTeostus ja variandidValik ja järgmine samm

JÄLGI TEHNOLOOGIAT

Spiraalankrud: remondipaigutusest varda täieliku katmiseni

Ankur kannab jõud mördi kaudu üle tervele müüritisele prao mõlemal küljel. Jada näitab seda koostööd, soonte ettevalmistamist ja paigaldamist AnkerBau mörti. Lõpus on kaks eraldi nurgavarianti. Nende geomeetria valib remondiprojekt; need ei ole sama töö järgmised kohustuslikud etapid.

Remondi üldskeem: mört ümbritseb varrast ja ühendab selle ettevalmistatud müüritisega. Seadmed on mõeldud projekteeritud ühenduse teostamiseks.

01 · Uuring

Kogu süsteem: müüritis, ankur ja mört peavad koos töötama

Jälgige jõu teekonda: ühest müüritise osast mördi kaudu ankrule ja seejärel prao teisel küljel asuvale müüritisele. Ainult vardast soones ei piisa. Vaja on sobivat ankurdust, pidevat katet ning aluspinda, mis suudab mördiga koos töötada.

Enne paigutuse valimist uurige pragunemise põhjust, müürielementide ja vuukide seisundit ning kahjustuse aktiivsust. Prao õmblemine üksi ei kõrvalda vajumise ega ülekoormuse põhjust. Projekt määrab ühenduse ülesande, geomeetria ja kontrolli ning AnkerBau on selles müüritise remondisüsteemis spiraalankrute paigaldusmört.

  • Määrake, kas pragunemise põhjus on endiselt aktiivne.
  • Kontrollige müüritise seisundit kavandatud ankurdustsoonides.
  • Siduge ankrute paigutus projektis määratud ülesandega.
AnkerBau — ankrute paigaldusmört →Kui pragunemine tuleneb toe muutusest →

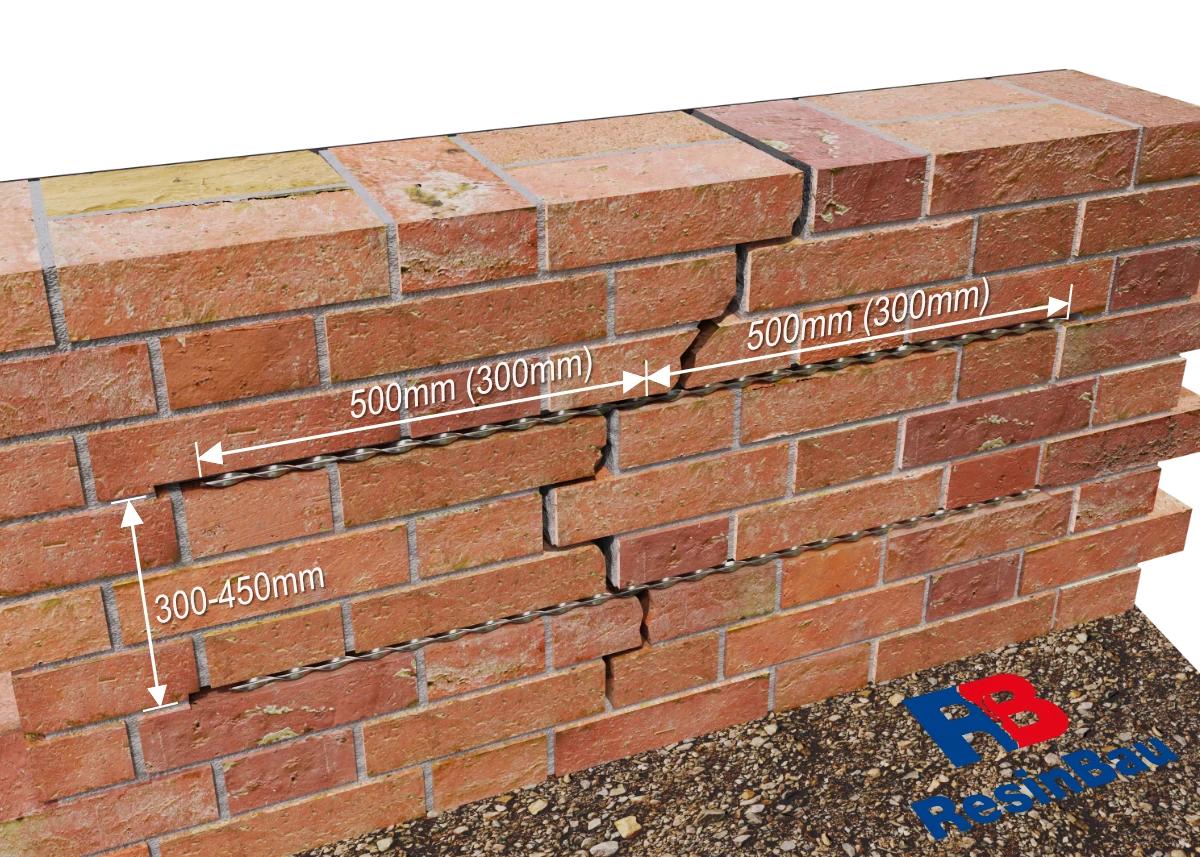

Vasaku ja parema poole tähised puudutavad lõike prao mõlemal küljel. Vertikaalmõõde kirjeldab ankrutasemete vahet.

02 · Uuring

Loe pikkusi prao mõlemal küljel

Eristage pikkust prao ühel küljel kogu ankru pikkusest. Tähis 500 mm (300 mm) puudutab lõike kummalgi küljel vastavalt tellismüüritise ja betooni puhul. Vertikaalne 300–450 mm kujutab tasemete vahet näidatud variandis. Need mõõtmed selgitavad selle geomeetriat; remonditava seina jaoks tuleb need projektis valida.

Kandke projektist tulenev paigutus seinale, arvestades avasid, servi, nurki ja vuukide seisundit. Ankurduspikkus, soone sügavus ning kate peavad moodustama ühe kooskõlalise detaili. Mördikalkulaator aitab alles pärast selle geomeetria määramist; see ei vali ankrute arvu ega remondi kandevõimet.

  • Ärge lugege ühe külje mõõdet varda kogupikkusena.
  • Arvestage ankurdustsooni katkemist ava või serva tõttu.
  • Sisestage kalkulatsiooni remondiprojektis valitud geomeetria.
Mördikulu projekteeritud soonte jaoks →

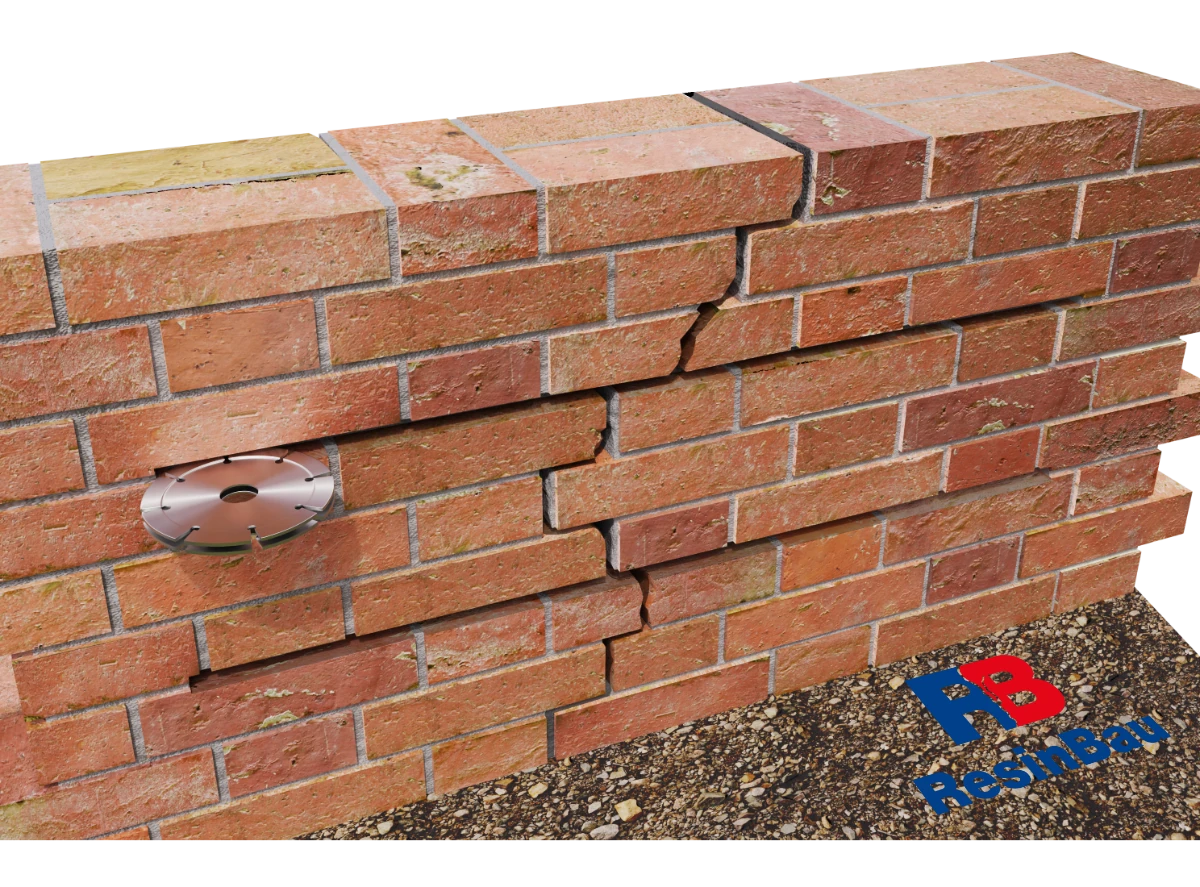

Sooned kulgevad läbi prao ja edasi ankurdustsooni. Nende mõõtmed peavad võimaldama hilisemat varda katmist.

03 · Teostus

Tee sooned kavandatud müüritisetsooni

Märkige ja tehke sooned valitud paigutuse järgi. Kontrollige nende tegelikku pikkust, sügavust ja kulgu prao mõlemal küljel. Varda ruum peab arvestama esimest ja teist mördikihti, mitte ainult ankru enda läbimõõtu.

Vuukide avamisel hinnake nähtavale tulnud müüritise seisundit. Murenenud vuuk või kohalik tühimik võib muuta paigaldustingimusi võrreldes pinnalt tehtud uuringuga. Sellist kohta tuleb detaili ettevalmistamisel arvestada enne selle mördiga katmist.

  • Võrrelge tehtud sooni projektiga ja märkige kõrvalekalded.
  • Kontrollige aluspinna pidevust ankurduspikkuses.
  • Jätke ruumi kattele, mitte ainult vardale.
AnkerBau — aluspinna ettevalmistamine →Mördibilanss pärast soonte mõõtmist →

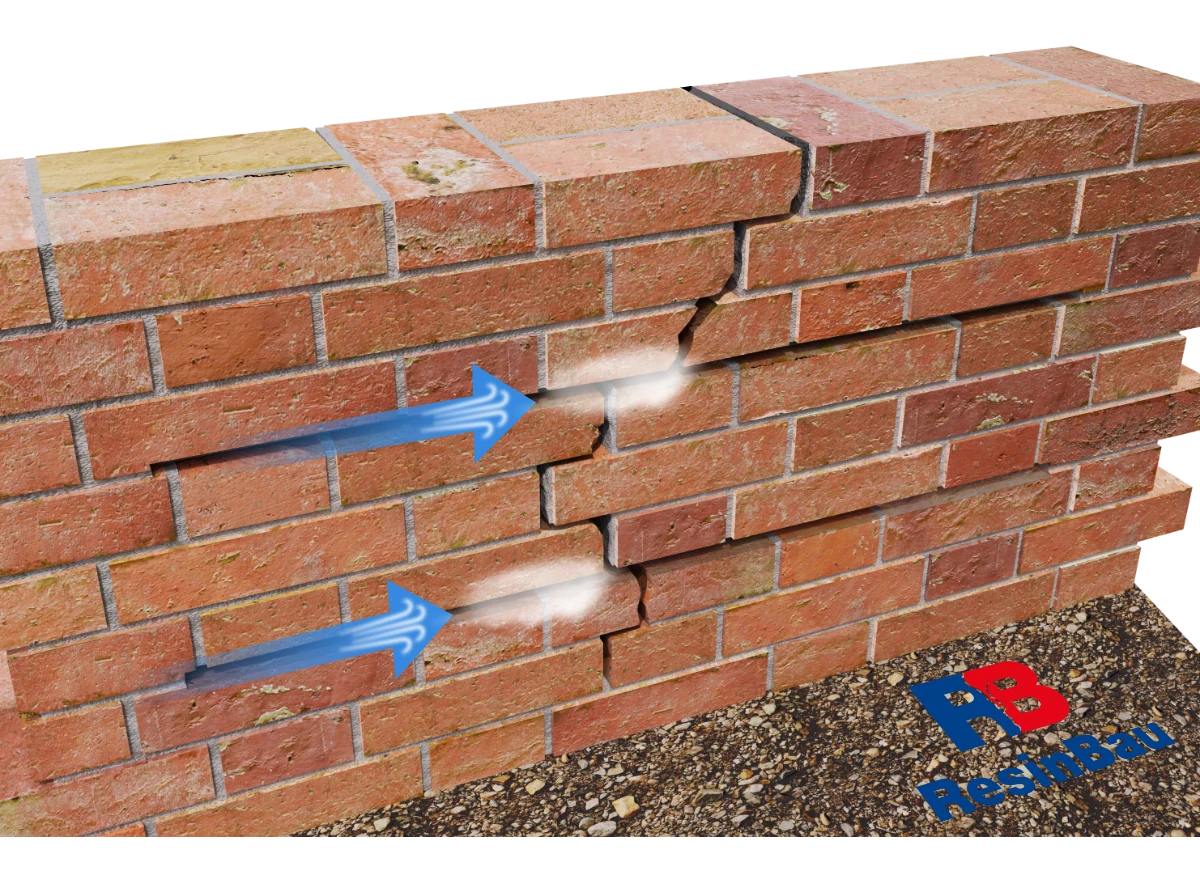

Puhastamise esimene etapp: soonte läbipuhumine eemaldab nende tegemise jäägid. Sellel joonisel ei tähenda nooled niisutamist.

04 · Teostus

Eemalda soonest tolm ja lahtised jäägid

Puhastage soon kogu pikkuses, ka otstes ja prao lähedal. AnkerBau juhend näeb ette suruõhuga läbipuhumise. Tolm ja lahtised jäägid ei tohi moodustada mörti tervest aluspinnast eraldavat kihti.

Pärast puhastamist vaadake servad ja sisemus uuesti üle. Nüüd on lihtsam märgata täitmata vuuke või osi, mis soone tegemisel lahti tulid. Järgmine etapp on aluspinna niiskuse ettevalmistamine, mida näitab järgmine joonis.

  • Kontrollige puhtust ka soone otstes.
  • Eemaldage pärast läbipuhumist ilmnenud lahtised osad.
  • Eristage tolmust puhastamist hilisemast niisutamisest.
AnkerBau — ettevalmistus enne kasutamist →

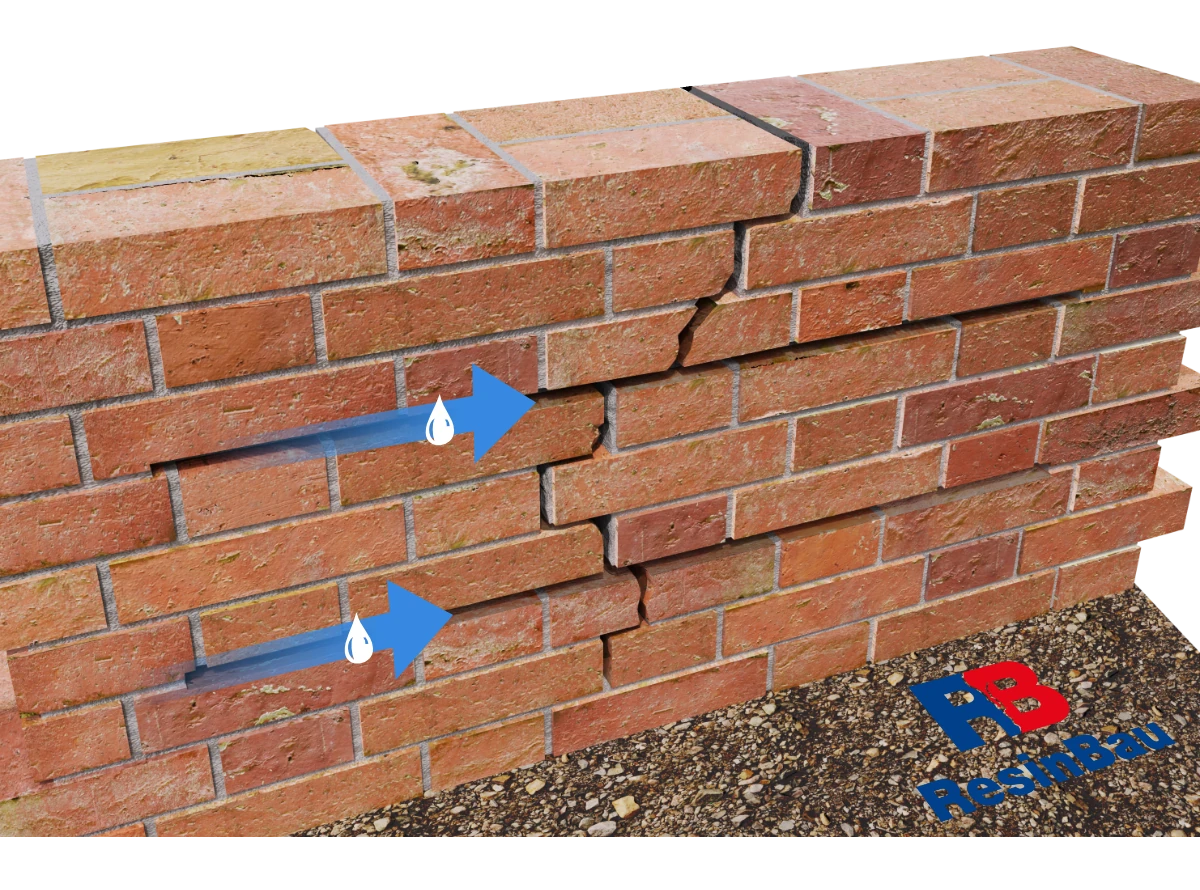

Vesi valmistab imava aluspinna ette kokkupuuteks mördiga. Liigne vesi tuleb enne ankru paigaldamist eemaldada.

05 · Teostus

Niisuta aluspinda, eemalda liigne vesi ja valmista mört ette

AnkerBau juhend nõuab ankurduskoha niisutamist ja liigse vee eemaldamist. Väga imava müüritise korral niisutamist korratakse. Kontrollige soone kogu pikkust: pinnal ei tohi korraga olla kuivi tugevalt imavaid osi ja kogunenud veega kohti.

Valmistage mört toote juhendi järgi, järgides komponentide lisamise järjekorda, segamist, valmimisaega ja uuesti segamist. Valige portsjon töötemperatuuri juures kasutamisvõimaluste järgi. Lisavesi ei ole viis töötlemisaja meelevaldseks pikendamiseks ega juba valmistatud portsjoni pumbatavuse parandamiseks.

  • Eemaldage ettevalmistatud kohast liigne vesi.
  • Tugeva imavuse korral kontrollige uuesti niisutamise vajadust.
  • Järgige AnkerBau koostist ja ettevalmistamise järjekorda.
AnkerBau — segamine ja kasutustingimused →

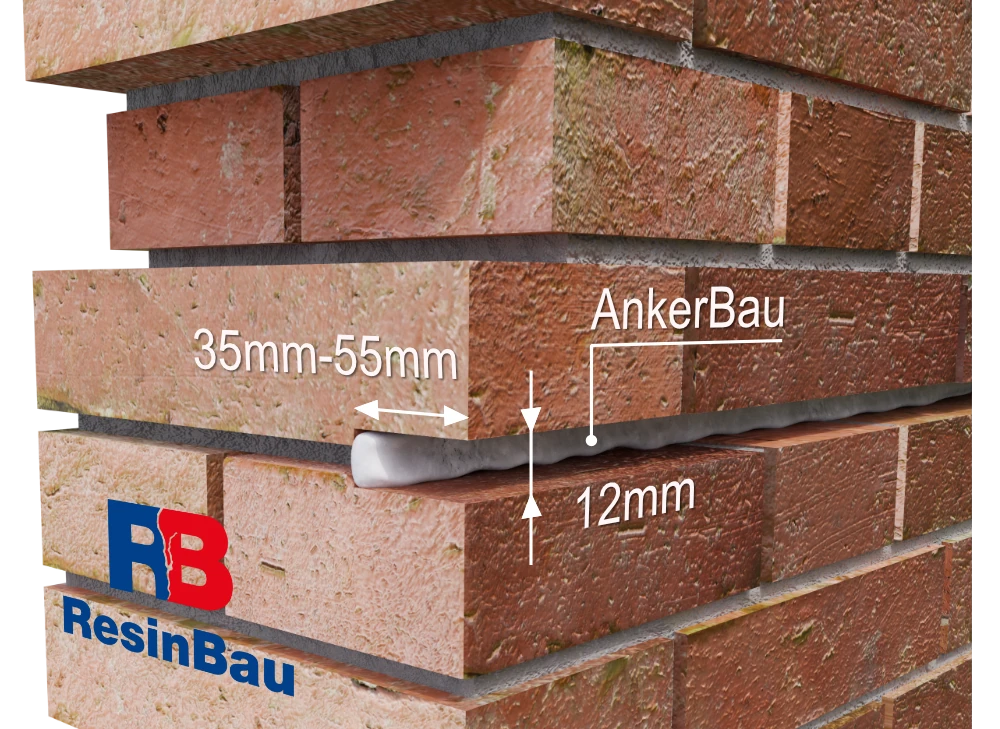

Esimene kiht toetab varrast ja loob kontakti soone sisemusega. Mõõtmed puudutavad näidatud detaili.

06 · Teostus

Kanna peale pidev esimene AnkerBau kiht

Kandke esimene AnkerBau kiht ettevalmistatud aluspinnale, säilitades pidevuse kogu ankurduspikkuses. Mört peab jõudma soone sisemusse ja otstesse. Jätke ruumi varda paigaldamiseks ning teisele kihile, mis katte lõpetab.

Enne ankru sisestamist kontrollige esimese kihi kontakti aluspinnaga, eriti ebatasasuste ja soone otste juures. Tähised 35–55 mm ja 12 mm selgitavad selle ristlõike geomeetriat; soone ja kihtide tegelikud mõõtmed peavad vastama remondiprojektile.

  • Säilitage esimese kihi pidevus ka otstes.
  • Kontrollige mördi kontakti ettevalmistatud aluspinnaga.
  • Jätke ruumi vardale ja teisele kihile.
AnkerBau — esimese kihi pealekandmine →Mördikulu soonte geomeetria järgi →

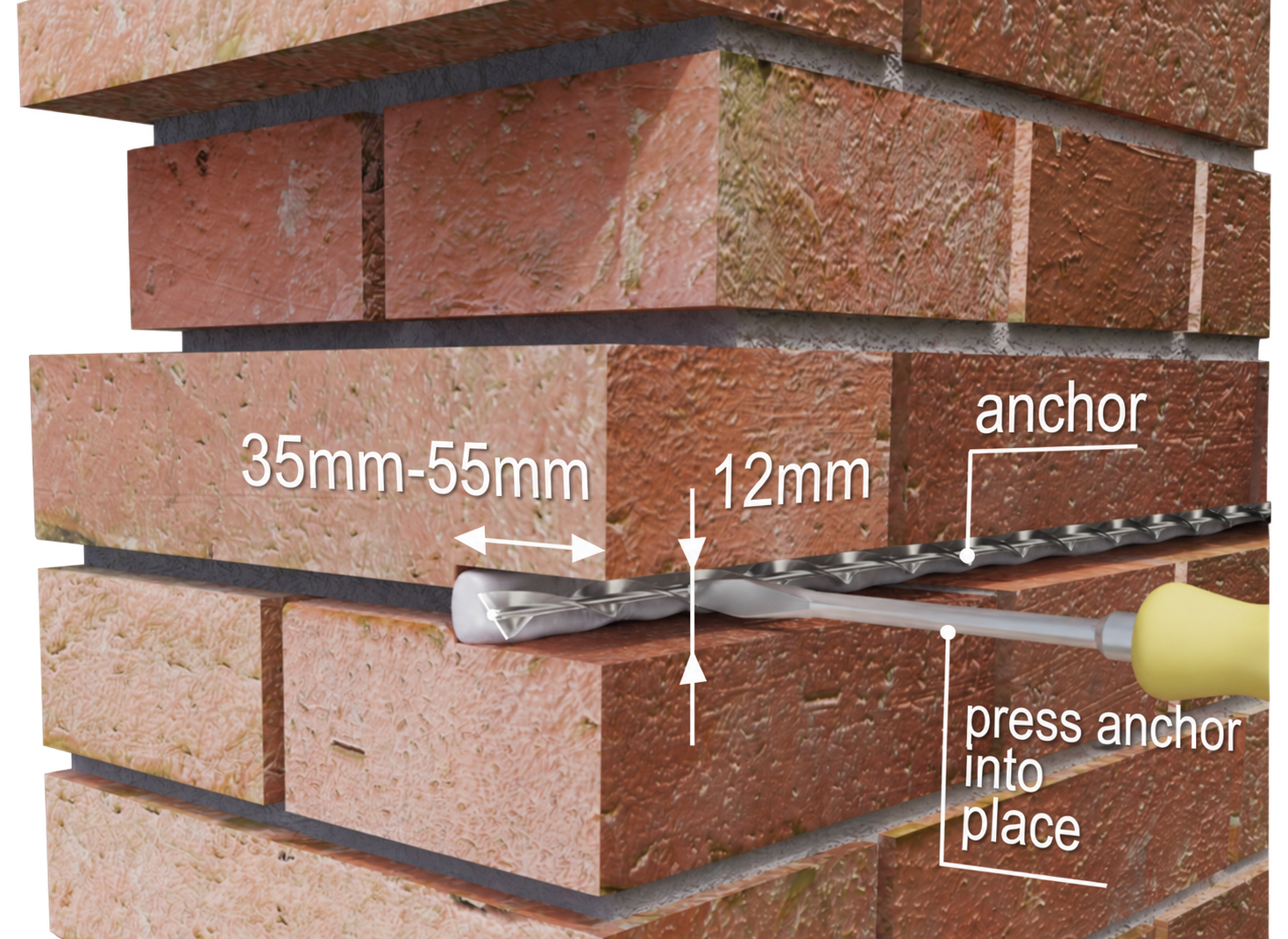

Surumine paigaldab varda mörti. Ankur peab säilitama projekteeritud kulgemise ja ruumi hilisemaks esipoolseks katmiseks.
Joonise selgitused

Spiraalvarras on ankur; allpool olev tööriist surub selle mörti. Horisontaalnool näitab soone sügavust 35–55 mm; vertikaalnool näitab soone kõrgust 12 mm.

07 · Teostus

Suru ankur esimesse kihti

Asetage ankur esimesse kihti ja suruge see projekteeritud asendisse. Kontrollige mõlemat ankurdusotsa ning prao ületamist. Varda panemine tühja soonde üksi ei taga kontakti mördiga ega jõudude ülekannet müüritisele.

Kui süsteem näeb ette stabiliseerivad elemendid, kasutage neid asendi hoidmiseks edasise täitmise ajal. Enne teise kihi pealekandmist kontrollige ankru kulgu ja katte jaoks jäänud ruumi. Ärge nihutage varrast pinnale lähemale ainult ebaühtlase soone lihtsamaks katmiseks.

  • Kinnitage asukoht ja mõlemad ankurdusotsad.
  • Kontrollige varda paiknemist mördis kogu ligipääsetavas pikkuses.
  • Säilitage ruum teise kattekihi jaoks.
AnkerBau — ankru paigaldamine ja stabiliseerimine →

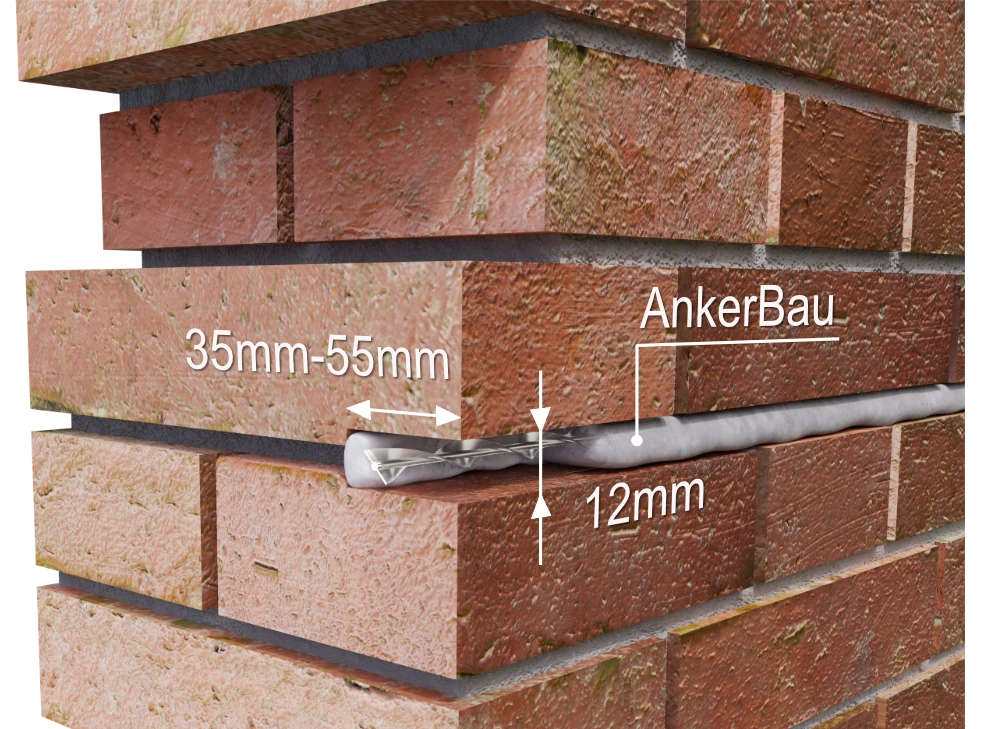

Teine kiht lõpetab varda katmise. Mördi pidevus ja ankru asukoht tuleb enne remondi katmist kinnitada.

08 · Teostus

Lõpeta katmine ja kontrolli ühendust enne viimistlust

Kandke peale teine AnkerBau kiht, lõpetades varda katmise ilma tühjade kohtadeta. Kontrollige täidet otstes ja prao ristumiskohas. Mört peab tagama pideva kontakti ankru ning ettevalmistatud müüritisega; pinnal olev tasanduskiht ei asenda soone sisemuse täitmist.

Enne katmist dokumenteerige varraste asukoht, ankurdusotsad ja täite pidevus. Prao enda avatud pilu vajab remondile vastavat eraldi täitmist; see ei ole sama mis ankru katmine. Järgige AnkerBau tardumistingimusi ning alustage viimistlust alles juhendi ja projekti lubatud ajal.

  • Kontrollige mörti varda all, ümber ja otstes.
  • Kinnitage ankru asukoht enne viimistluse tegemist.
  • Eristage paigalduse vastuvõttu prao hilisemast jälgimisest.
AnkerBau — paigaldamine ja kivinemine →Ankrute paigaldusmördi kulu →

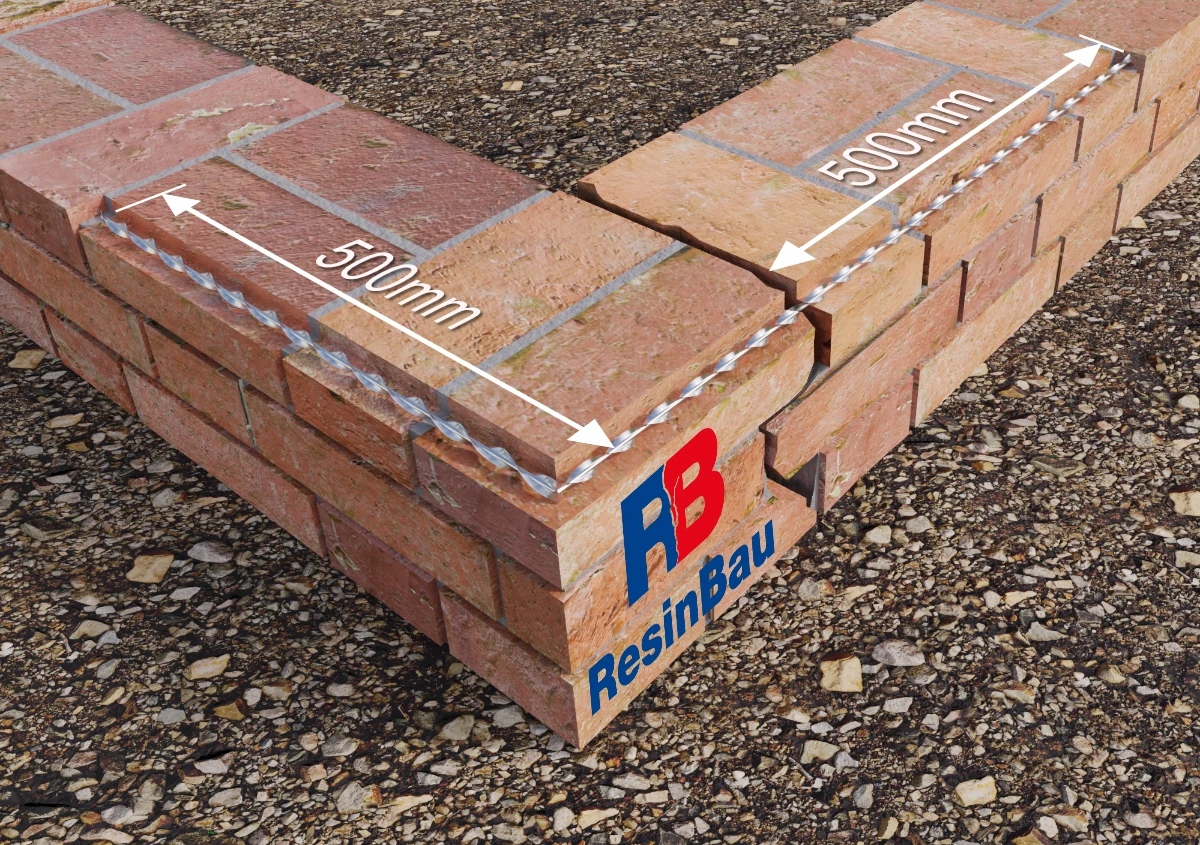

Eraldi nurgadetail: ankurdustee kulgeb mõlemal haaral. See ei ole sirge seina remondi täiendav kohustuslik etapp.

09 · Alternatiivsed nurgadetailid

Nurgavariant A: soones kulgev ankur

Selles variandis läbib ankur seina pöörde ettevalmistatud soones. Kontrollige ankurduse pidevust mõlemal haaral ja katte ruumi nurgas endas. Ühel pinnal nähtav pikkus ei kirjelda varda kogu teekonda.

Tähised 500 mm kirjeldavad seda varianti. Projekt peab arvestama müüritise paigutust, prao asukohta, nurga seisundit ja mõlema haara ettevalmistamise võimalust. Puhastamine, niisutamine ja täielik katmine jäävad selle detaili osaks; järgmine joonis näitab teist juurdepääsu, mitte selle kohustuslikku jätku.

  • Kontrollige nurga mõlema haara ettevalmistust.
  • Säilitage kavandatud ankurdus ja kate pöördekohas.
  • Ärge liitke mõlemat nurgavarianti ilma projektita.
AnkerBau — paigaldamine ettevalmistatud aluspinda →Mördibilanss soontes →

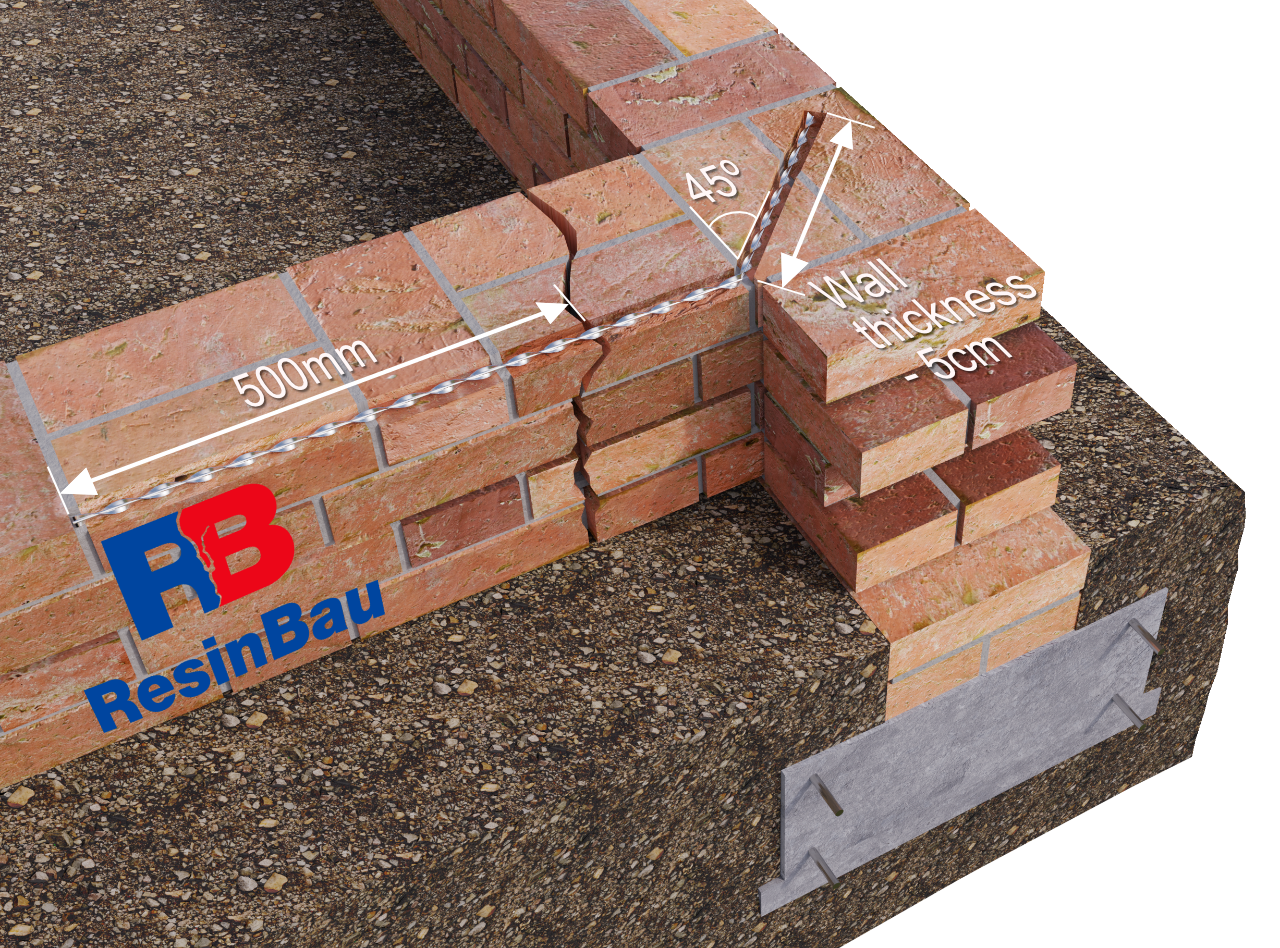

Puuravaga alternatiiv muudab paigaldusteed nurgas. Näidatud 45° ja 500 mm kirjeldavad selle variandi geomeetriat.

10 · Alternatiivsed nurgadetailid

Nurgavariant B: ankurdus puuravaga

See detail näitab üleminekut soonest nurga puuravasse. Enne teostamist määrake, kus ava peab lõppema ja milline terve müüritise osa võtab jõud mördi kaudu vastu. Skeemi nurga järgimine üksi ei kinnita ankurduspikkust ega õiget kaugust servast.

Ava vajab puhastamist, niiskuse ettevalmistamist ja tühimiketa täitmist samamoodi nagu soon. Kinnitage tehtud suund, sügavus ja paigaldusviis enne katmist. Valik selle variandi ja ümber nurga kulgeva ankru vahel tuleneb projektist ning müüritise tegelikust paigutusest.

  • Kinnitage puurava lõppkoht uuritud ristlõikes.
  • Kontrollige mördi pidevust soone ja ava üleminekul.
  • Dokumenteerige geomeetria ja paigaldus enne katmist.
AnkerBau — ankurdusavade ettevalmistamine →

Prao õmblemine algab põhjusest

Kontrollige prao kulgu, müürielementide ja vuukide seisundit, seina paksust ning toe ja koormuste muutusi. Määrake, kas kahjustus areneb edasi. Ankrud üksi ei kõrvalda vajumise ega ülekoormuse põhjust.

Remondiprojekt määrab ühenduse ülesande, ankurduspikkused, tasemete paigutuse ja arvu, nurgad ning kontrolliviisi. Ärge valige kogu süsteemi ainult prao laiuse või ühe kataloogijoonise põhjal.

Varras toimib ümbritseva kaudu

Müüritise jõud tuleb kanda üle mördile ja ankrule ning seejärel kahjustuse teisel küljel olevale müüritisele. Olulised on aluspinna seisund, soone geomeetria, nõutud ankurdus ja pidev kate. Tühja soonde asetatud varras üksi ei moodusta skeemil kujutatud ühendust.

Jooniste pikkused ja vahed puudutavad algvariante. Need ei ole automaatselt iga remonditava müüritise parameetrid. Nurgas ja avade juures tuleb hinnata jõudude tegelikku ülekandeteed.

Valmistage aluspind mördi jaoks ette

Tehke sooned või avad projekti järgi. Eemaldage tolm ja lahtised jäägid. AnkerBau juhend näeb ette aluspinna niisutamist ning liigse vee eemaldamist; tugevalt imav aluspind vajab erilist tähelepanu.

Valmistage mört õige veekogusega ning järgige esitatud segamis- ja valmimisjärjekorda. Ärge parandage pumpamismugavust meelevaldse veekoguse lisamisega. Etteandmistööriist peab võimaldama soone täitmist tühimikke jätmata.

Esimene kiht, ankur, täielik kate

Viige esimene mördikiht ettevalmistatud soonde, paigaldage ankur ettenähtud sügavusele ja tehke järgmine kiht. Kasutatavad stabiliseerivad elemendid peavad hoidma varda asukohta täitmise ajal. Kontrollige katet ka nurkades ja suunamuutustes.

Järgige süsteemile määratud tardumistingimusi ja edasiste tööde lubatud algusaega. Liiga varajane katmine võib takistada geomeetria ja paigalduse kontrolli, seetõttu dokumenteerige järjestikustes etappides.

Mördiarvutus ei projekteeri ankurdust

Kalkulaator aitab hinnata mördi kogust soonte geomeetria ja valitud ankrupaigutuse põhjal. See ei määra kandevõimet, ankurduspikkust ega jõudude vastuvõtmiseks vajalikku varraste arvu. Need suurused tulevad projektist.

Vastuvõtul kontrollige tehtud paigutust, aluspinna seisundit, mördi ettevalmistamist ja katte pidevust. Säilitage katmiseelsed fotod ning kohtade tähised. Valige prao edasine jälgimine remondi põhjuse järgi.
