Ankerat spirale: bashkëveprimi i shufrës, llaçit dhe muraturës

Ankera duhet t'i transmetojë forcat përmes llaçit te muratura e shëndoshë në të dyja anët e plasaritjes. Konfigurimi i kanaleve dhe vendosja rrjedhin nga projekti i riparimit.

Vlerësimi paraprakEcuria dhe variantetPërzgjedhja dhe hapi vijues

NDIQNI TEKNOLOGJINË

Ankerat spirale: nga konfigurimi i riparimit te mbulimi i plotë i shufrës

Ankera transmeton forcat përmes llaçit te muratura e shëndoshë në të dyja anët e plasaritjes. Sekuenca tregon këtë bashkëveprim, përgatitjen e kanaleve dhe vendosjen në AnkerBau. Në fund gjeni dy variante të veçanta qosheje. Gjeometrinë e tyre e zgjedh projekti i riparimit; nuk janë faza pasuese të detyrueshme të së njëjtës punë.

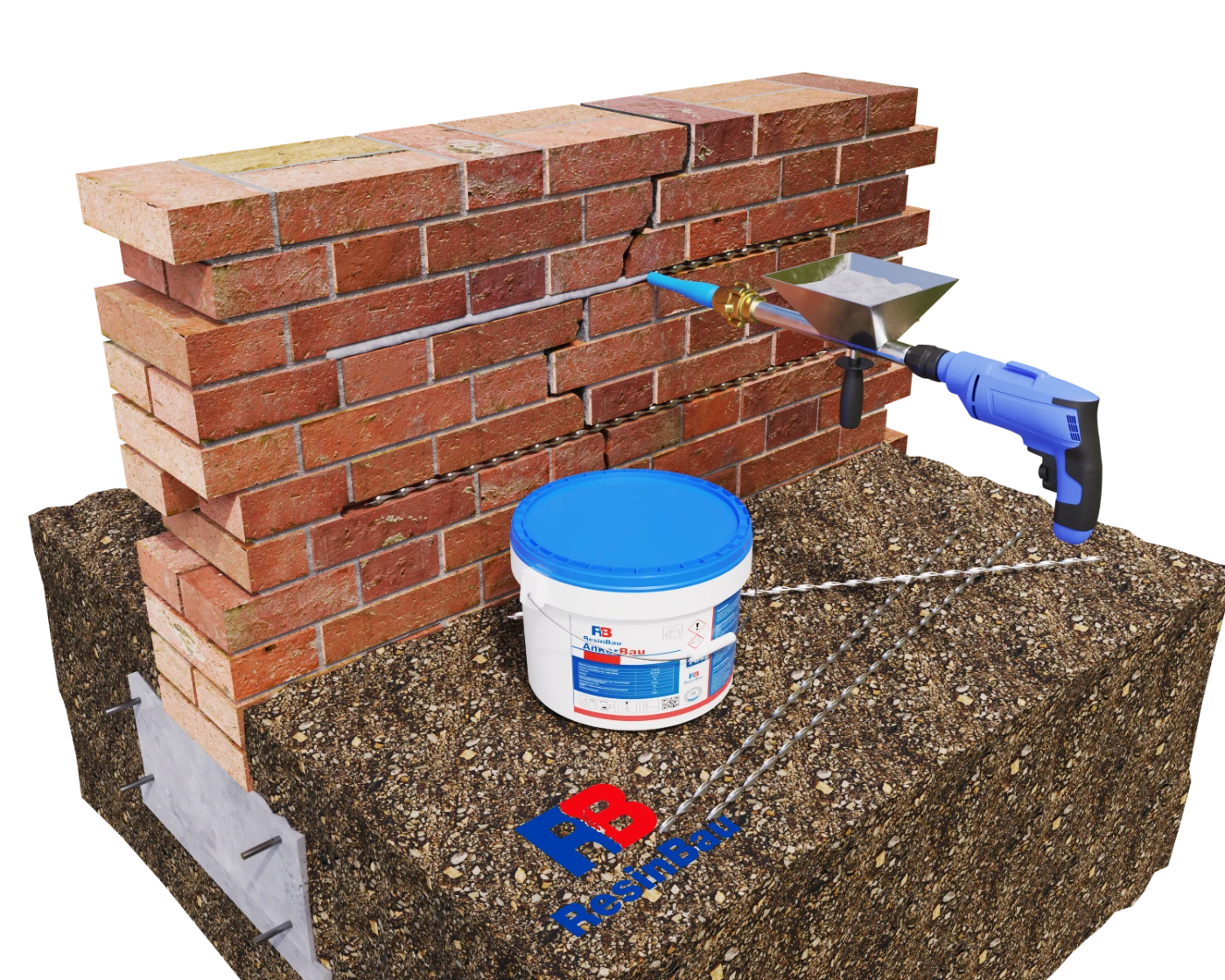

Skemë e përgjithshme e riparimit: llaçi rrethon shufrën dhe e lidh me muraturën e përgatitur. Pajisjet shërbejnë për realizimin e lidhjes së projektuar.

01 · Hetimi

I gjithë sistemi: muratura, ankera dhe llaçi duhet të bashkëveprojnë

Ndiqni rrugën e forcës: nga një pjesë e muraturës përmes llaçit te ankera dhe pastaj te muratura në anën tjetër të plasaritjes. Vetëm shufra në kanal nuk mjafton. Nevojiten ankorim i përshtatshëm, mbulim i vazhdueshëm dhe nënshtresë e aftë të bashkëveprojë me llaçin.

Para zgjedhjes së konfigurimit, identifikoni shkakun e plasaritjes, gjendjen e elementeve të muraturës dhe fugave dhe aktivitetin e dëmtimit. Qepja e plasaritjes nuk eliminon vetvetiu shkakun e uljes apo mbingarkesës. Projekti përcakton detyrën e lidhjes, gjeometrinë dhe kontrollin, ndërsa AnkerBau është llaç për vendosjen e ankerave spirale në një sistem të tillë riparimi murature.

  • Përcaktoni nëse shkaku i plasaritjes mbetet aktiv.
  • Kontrolloni gjendjen e muraturës në zonat e planifikuara të ankorimit.
  • Lidheni konfigurimin e ankerave me detyrën e përcaktuar në projekt.
AnkerBau — llaç për vendosjen e ankerave →Kur plasaritja rrjedh nga ndryshimi i mbështetjes →
Shënimet majtas dhe djathtas lidhen me seksionet në të dyja anët e plasaritjes. Përmasa vertikale përshkruan distancën ndërmjet niveleve të ankerave.

02 · Hetimi

Lexoni gjatësitë në të dyja anët e plasaritjes

Dalloni gjatësinë në njërën anë të plasaritjes nga gjatësia e gjithë ankerës. Shënimi 500 mm (300 mm) i referohet seksioneve në secilën anë përkatësisht për muraturë tulle dhe betoni. Përmasa vertikale 300–450 mm paraqet distancën e niveleve në variantin e treguar. Këto përmasa shpjegojnë gjeometrinë e tij; për murin që riparohet kërkojnë përzgjedhje në projekt.

Transferoni në mur konfigurimin që rrjedh nga projekti, duke marrë parasysh hapjet, skajet, qoshet dhe gjendjen e fugave. Gjatësia e ankorimit, thellësia e kanalit dhe mbulimi duhet të formojnë një detaj të përputhshëm. Llogaritësi i llaçit ndihmon vetëm pas përcaktimit të kësaj gjeometrie; nuk zgjedh numrin e ankerave apo aftësinë mbajtëse të riparimit.

  • Mos e lexoni përmasën në njërën anë si gjatësi totale të shufrës.
  • Merrni parasysh ndërprerjen e zonës së ankorimit nga një hapje ose skaj.
  • Në llogaritje vendosni gjeometrinë e zgjedhur në projektin e riparimit.
Konsumi i llaçit për kanalet e projektuara →
Kanalet kalojnë përmes plasaritjes dhe vazhdojnë në zonën e ankorimit. Përmasat e tyre duhet të lejojnë mbulimin e mëvonshëm të shufrës.

03 · Zbatimi

Realizoni kanalet në zonën e planifikuar të muraturës

Përcaktoni dhe realizoni kanalet sipas konfigurimit të zgjedhur. Kontrolloni gjatësinë reale, thellësinë dhe ecurinë e tyre në të dyja anët e plasaritjes. Hapësira për shufrën duhet të përfshijë shtresën e parë dhe të dytë të llaçit, jo vetëm diametrin e vetë ankerës.

Gjatë hapjes së fugave vlerësoni gjendjen e muraturës së ekspozuar. Fuga e thërrmuar ose zgavra lokale mund të ndryshojë kushtet e vendosjes krahasuar me hetimin nga sipërfaqja. Një vend i tillë duhet marrë parasysh në përgatitjen e detajit përpara se të mbulohet me llaç.

  • Krahasoni kanalet e realizuara me projektin dhe shënoni devijimet.
  • Kontrolloni vazhdimësinë e nënshtresës përgjatë gjatësisë së ankorimit.
  • Lini hapësirë për mbulimin, jo vetëm për shufrën.
AnkerBau — përgatitja e nënshtresës →Bilanci i llaçit pas matjes së kanaleve →
Faza e parë e pastrimit: fryrja e kanaleve me ajër largon mbetjet e realizimit të tyre. Në këtë ilustrim shigjetat nuk tregojnë lagie.

04 · Zbatimi

Hiqni pluhurin dhe mbetjet e lira nga kanali

Pastroni kanalin në të gjithë gjatësinë, edhe në skajet dhe pranë plasaritjes. Udhëzimet e AnkerBau parashikojnë fryrje me ajër të kompresuar. Pluhuri dhe mbetjet e lira nuk duhet të krijojnë shtresë ndarëse ndërmjet llaçit dhe nënshtresës së shëndoshë.

Pas pastrimit inspektoni sërish skajet dhe brendësinë. Tani dallohen më lehtë fugat e pambushura ose pjesët që u shkëputën gjatë realizimit të kanalit. Faza pasuese është përgatitja e lagështisë së nënshtresës, e treguar në ilustrimin tjetër.

  • Kontrolloni pastërtinë edhe në skajet e kanalit.
  • Hiqni pjesët e shkëputura të zbuluara pas fryrjes me ajër.
  • Dalloni pastrimin e pluhurit nga lagia e mëvonshme.
AnkerBau — përgatitja para aplikimit →
Uji përgatit nënshtresën përthithëse për kontakt me llaçin. Teprica duhet larguar përpara vendosjes së ankerës.

05 · Zbatimi

Lagni nënshtresën, hiqni ujin e tepërt dhe përgatitni llaçin

Udhëzimet e AnkerBau kërkojnë lagien e vendit të ankorimit dhe largimin e ujit të tepërt. Për muraturë shumë përthithëse lagia përsëritet. Kontrolloni gjithë gjatësinë e kanalit: sipërfaqja nuk duhet të ketë njëkohësisht pjesë të thata me përthithje të fortë dhe vende me ujë të grumbulluar.

Përgatitni llaçin sipas udhëzimeve të produktit, duke ruajtur rendin e shtimit të përbërësve, përzierjen, maturimin dhe ripërzierjen. Përshtatni porcionin me mundësinë e aplikimit në temperaturën e punimeve. Uji shtesë nuk është mënyrë për zgjatje të pakufizuar të punueshmërisë apo përmirësim të pompueshmërisë së porcionit tashmë të përgatitur.

  • Hiqni ujin e tepërt nga vendi i përgatitur.
  • Kur përthithja është e fortë, kontrolloni nevojën për lagie të përsëritur.
  • Ruani recetën dhe rendin e përgatitjes së AnkerBau.
AnkerBau — përzierja dhe kushtet e aplikimit →
Shtresa e parë krijon mbështetje për shufrën dhe kontakt me brendësinë e kanalit. Përmasat i referohen detajit të paraqitur.

06 · Zbatimi

Vendosni një shtresë të parë të vazhdueshme AnkerBau

Vendosni shtresën e parë të AnkerBau mbi nënshtresën e përgatitur, duke ruajtur vazhdimësinë në të gjithë gjatësinë e ankorimit. Llaçi duhet të arrijë brenda kanalit dhe në skajet e tij. Lini hapësirë për vendosjen e shufrës dhe shtresën e dytë që do të plotësojë mbulimin.

Para futjes së ankerës, kontrolloni kontaktin e shtresës së parë me nënshtresën, veçanërisht pranë parregullsive dhe skajeve të kanalit. Shënimet 35–55 mm dhe 12 mm shpjegojnë gjeometrinë e kësaj prerjeje; përmasat reale të kanalit dhe shtresave duhet t'i përgjigjen projektit të riparimit.

  • Ruani vazhdimësinë e shtresës së parë edhe në skaje.
  • Kontrolloni kontaktin e llaçit me nënshtresën e përgatitur.
  • Lini hapësirë për shufrën dhe shtresën e dytë.
AnkerBau — aplikimi i shtresës së parë →Konsumi i llaçit sipas gjeometrisë së kanaleve →
Shtypja e vendos shufrën në llaç. Ankera duhet të ruajë ecurinë e projektuar dhe hapësirën për mbulimin e mëvonshëm nga faqja.
Legjenda e skemës

Shufra spirale është ankera; vegla poshtë e shtyp në llaç. Shigjeta horizontale shënon thellësinë e kanalit 35–55 mm; shigjeta vertikale shënon lartësinë e kanalit 12 mm.

07 · Zbatimi

Shtypni ankerën në shtresën e parë

Vendosni ankerën në shtresën e parë dhe shtypeni në pozicionin e projektuar. Kontrolloni të dy skajet e ankorimit dhe kalimin përmes plasaritjes. Vetëm futja e shufrës në kanalin bosh nuk siguron kontakt me llaçin apo transmetim forcash te muratura.

Nëse sistemi parashikon elemente stabilizuese, përdorini për të ruajtur pozicionin gjatë mbushjes së mëtejshme. Para vendosjes së shtresës së dytë, kontrolloni ecurinë e ankerës dhe hapësirën e mbetur për mbulim. Mos e zhvendosni shufrën drejt sipërfaqes vetëm që të mbuloni më lehtë një kanal të parregullt.

  • Konfirmoni pozicionin dhe të dy skajet e ankorimit.
  • Kontrolloni vendosjen e shufrës në llaç në të gjithë gjatësinë e arritshme.
  • Ruani hapësirën për shtresën e dytë të mbulimit.
AnkerBau — vendosja dhe stabilizimi i ankerës →
Shtresa e dytë plotëson mbulimin e shufrës. Vazhdimësia e llaçit dhe pozicioni i ankerës duhen konfirmuar përpara mbulimit të riparimit.

08 · Zbatimi

Plotësoni mbulimin dhe kontrolloni lidhjen përpara përfundimit

Vendosni shtresën e dytë të AnkerBau, duke plotësuar mbulimin e shufrës pa vende bosh. Kontrolloni mbushjen pranë skajeve dhe në vendin e ndërprerjes së plasaritjes. Llaçi duhet të sigurojë kontakt të vazhdueshëm me ankerën dhe muraturën e përgatitur; shtresa niveluese në sipërfaqe nuk zëvendëson mbushjen e brendësisë së kanalit.

Para mbulimit dokumentoni pozicionin e shufrave, skajet e ankorimit dhe vazhdimësinë e mbushjes. Hapësira e hapur e vetë plasaritjes kërkon plotësim të veçantë sipas riparimit; nuk është e njëjta gjë me mbulimin e ankerës. Ruani kushtet e ngurtësimit të AnkerBau dhe filloni përfundimin vetëm në kohën e lejuar nga udhëzimet dhe projekti.

  • Kontrolloni llaçin nën shufër, rreth saj dhe pranë skajeve.
  • Konfirmoni pozicionin e ankerës para realizimit të përfundimit.
  • Dalloni pranimin e vendosjes nga vëzhgimi i mëvonshëm i plasaritjes.
AnkerBau — vendosja dhe maturimi →Konsumi i llaçit për vendosjen e ankerave →
Detaj i veçantë qosheje: rruga e ankorimit kalon në të dyja krahët. Nuk është fazë shtesë e detyrueshme e riparimit të murit të drejtë.

09 · Detaje alternative të qoshes

Varianti i qoshes A: ankera e drejtuar në kanal

Në këtë variant ankera kalon përmes kthesës së murit në kanalin e përgatitur. Kontrolloni vazhdimësinë e ankorimit në të dyja krahët dhe hapësirën për mbulim në vetë qoshen. Gjatësia e dukshme në një faqe nuk përshkruan gjithë rrugën e shufrës.

Shënimet 500 mm përshkruajnë këtë variant. Projekti duhet të përfshijë konfigurimin e muraturës, pozicionin e plasaritjes, gjendjen e qoshes dhe mundësinë e përgatitjes së të dyja krahëve. Pastrimi, lagia dhe mbulimi i plotë mbeten pjesë e këtij detaji; ilustrimi pasues tregon qasje tjetër, jo vazhdim të detyrueshëm të tij.

  • Kontrolloni përgatitjen e të dyja krahëve të qoshes.
  • Ruani ankorimin dhe mbulimin e planifikuar në kthesë.
  • Mos i bashkoni të dy variantet e qoshes pa projekt.
AnkerBau — vendosja në nënshtresën e përgatitur →Bilanci i llaçit në kanale →
Alternativa me vrimë shpimi ndryshon rrugën e vendosjes në qoshe. Vlerat e paraqitura 45° dhe 500 mm përshkruajnë gjeometrinë e këtij varianti.

10 · Detaje alternative të qoshes

Varianti i qoshes B: ankorim me vrimë shpimi

Ky detaj tregon kalimin nga kanali te vrima e shpimit në qoshe. Para realizimit përcaktoni ku duhet të përfundojë vrima dhe cila pjesë e muraturës së shëndoshë do të marrë forcat përmes llaçit. Vetëm ruajtja e këndit të skemës nuk konfirmon gjatësinë e ankorimit apo largësinë e duhur nga skaji.

Vrima kërkon pastrim, përgatitje të lagështisë dhe mbushje pa vende bosh njësoj si kanali. Konfirmoni drejtimin e realizuar, thellësinë dhe mënyrën e vendosjes përpara mbulimit. Zgjedhja ndërmjet këtij varianti dhe ankerës së drejtuar rreth qoshes rrjedh nga projekti dhe konfigurimi real i muraturës.

  • Konfirmoni vendin e përfundimit të vrimës në prerjen e identifikuar.
  • Kontrolloni vazhdimësinë e llaçit në kalimin kanal–vrimë.
  • Dokumentoni gjeometrinë dhe vendosjen përpara mbulimit.
AnkerBau — përgatitja e vrimave të ankorimit →

Qepja e plasaritjes fillon nga shkaku

Kontrolloni ecurinë e plasaritjes, gjendjen e elementeve të muraturës dhe fugave, trashësinë e murit dhe ndryshimet e mbështetjes e ngarkesave. Përcaktoni nëse dëmtimi vazhdon të zhvillohet. Ankerat nuk eliminojnë vetvetiu shkakun e uljes apo mbingarkesës.

Projekti i riparimit përcakton detyrën e lidhjes, gjatësitë e ankorimit, konfigurimin dhe numrin e niveleve, qoshet dhe mënyrën e kontrollit. Mos e zgjidhni të gjithë sistemin vetëm nga gjerësia e plasaritjes ose një ilustrim katalogu.

Shufra vepron përmes mjedisit të saj përreth

Forcat nga muratura duhet të transmetohen te llaçi dhe ankera dhe pastaj te muratura në anën tjetër të dëmtimit. Rëndësi kanë gjendja e nënshtresës, gjeometria e kanalit, ankorimi i kërkuar dhe mbulimi i vazhdueshëm. Vetëm shufra e vendosur në kanalin bosh nuk krijon lidhjen e paraqitur në skemë.

Gjatësitë dhe distancat e treguara në vizatime lidhen me variantet burimore. Nuk janë automatikisht parametra të çdo murature që riparohet. Në qoshe dhe pranë hapjeve duhet shqyrtuar rruga reale e transmetimit të forcave.

Përgatitni nënshtresën për llaçin

Realizoni kanalet ose vrimat sipas projektit. Hiqni pluhurin dhe mbetjet e lira. Për AnkerBau, udhëzimet parashikojnë lagien e nënshtresës dhe largimin e ujit të tepërt; nënshtresa me përthithje të fortë kërkon vëmendje të veçantë.

Përgatitni llaçin me sasinë e duhur të ujit dhe ruani rendin e dhënë të përzierjes dhe maturimit. Mos e korrigjoni lehtësinë e pompimit me shtim arbitrar uji. Vegla e furnizimit duhet të mundësojë mbushjen e kanalit pa lënë zgavra.

Shtresa e parë, ankera, mbulimi i plotë

Futni shtresën e parë të llaçit në kanalin e përgatitur, vendosni ankerën në thellësinë e parashikuar dhe realizoni shtresën pasuese. Elementet stabilizuese të përdorura duhet të ruajnë pozicionin e shufrës gjatë mbushjes. Kontrolloni mbulimin edhe në qoshe dhe ndryshime drejtimi.

Ruani kushtet e ngurtësimit dhe kohën e lejimit të punimeve të mëtejshme të përcaktuara për sistemin. Mbulimi tepër i hershëm mund të pengojë kontrollin e gjeometrisë dhe vendosjes, prandaj dokumentoni në fazat pasuese.

Llogaritja e llaçit nuk projekton ankorimin

Llogaritësi ndihmon të përllogaritet sasia e llaçit sipas gjeometrisë së kanaleve dhe konfigurimit të zgjedhur të ankerave. Nuk përcakton aftësinë mbajtëse, gjatësinë e ankorimit apo numrin e shufrave të nevojshme për marrjen e forcave. Këto madhësi rrjedhin nga projekti.

Gjatë pranimit kontrolloni konfigurimin e realizuar, gjendjen e nënshtresës, përgatitjen e llaçit dhe vazhdimësinë e mbulimit. Ruani fotografitë përpara mbulimit dhe shënimet e vendeve. Përshtatni monitorimin e mëtejshëm të plasaritjes me shkakun e riparimit.
