KOLIČINA MATERIJALA ZA ISPUNU

Kalkulator ispune dilatacionih spojnica

Unesite ukupnu dužinu dilatacionih spojnica i presek ispune. Proverite koliko litara materijala vam je potrebno ukupno i po jednom metru.

Zašto sam gel ne završava sanaciju? Pogledajte presek ↓
Šta želite da izračunate?

Oba režima koriste iste dimenzije gela. Promena režima zadržava unete podatke.

Dimenzije dilatacione spojnice

Saberite sve deonice istog preseka. Primer: 4 + 4 + 3 + 3 = 14 m. Deonice drugih dimenzija izračunajte zasebno.

Izmerite slobodan prostor između ivica betona posle pripreme dilatacione spojnice. Unesite širinu predviđenu za ispunu.

Merite u dubinu zazora. 12,5 cm je početna vrednost za proračun; može se promeniti prema usvojenom rešenju sanacije.

Ako rešenje sanacije predviđa dodatnu zonu zbog mogućnosti isušivanja, uključite njenu dimenziju.

Rezerva materijala

Rezervu dodajemo ukupnoj zapremini, uključujući dodatnu dubinu. Unesite vrednost koja odgovara uslovima rada; 0 označava da nema rezerve.

Dimenzije se odnose na prostor za injekcioni materijal. Ne uključujte zapreminu podložnog profila, mase za zatvaranje ili postojećih umetaka.

ŠTA UPRAVO UNOSITE?

Ukupna dužina dilatacionih spojnica

Osnovna ispuna

Šematski presek i reprezentativna deonica dilatacione spojnice. Dužina L označava zbir deonica; razmere dužine i preseka nezavisne su.

ISPUNJAVANJE JE JEDNA OD FAZA

Zašto zatvaramo gel?

Meki gel još ne znači završenu obradu dilatacione spojnice.

ResinBau AcrylGel + Polymer ispunjava pripremljeni zazor. Uslovi u konstrukciji mogu se, međutim, menjati između vlažnih i suvih. Gel može otpuštati vodu i smanjivati zapreminu, a posle ponovnog vlaženja vraćati zapreminu. Zato u prikazanom rešenju štitimo njegovo izloženo čelo, umesto da ga ostavimo u dodiru sa vazduhom.

01

Šta ostaje posle sanacije?

Gel zaštićen sa pristupne strane podložnim profilom i elastičnom poliuretanskom zaptivnom masomSa strane vazduha: elastična poliuretanska zaptivna masa označena brojem 3, podložni profil označen brojem 2, akrilni gel označen brojem 1, a zatim ograničenje u dubini zazora. Vlaga može dopirati sa strane konstrukcije; smer zavisi od mesta sanacije. Šema bez dimenzija. Pristupna strana · dodir sa vazduhom 321 Zaptivna masapoliuretanskaPodložni profilAkrilni gel Zatvara čeloPodupire PU masuIspunjava zazorOgraničenjeu dubini zazora Moguć dodir sa vlagom sa strane konstrukcijeNjen smer zavisi od mesta sanacije.Šema funkcija slojeva · proporcije su približne
Štitimo čelo sa pristupne strane. Veća dubina gela ne zamenjuje završno zatvaranje.
02

Podložni profil i PU masa u preseku

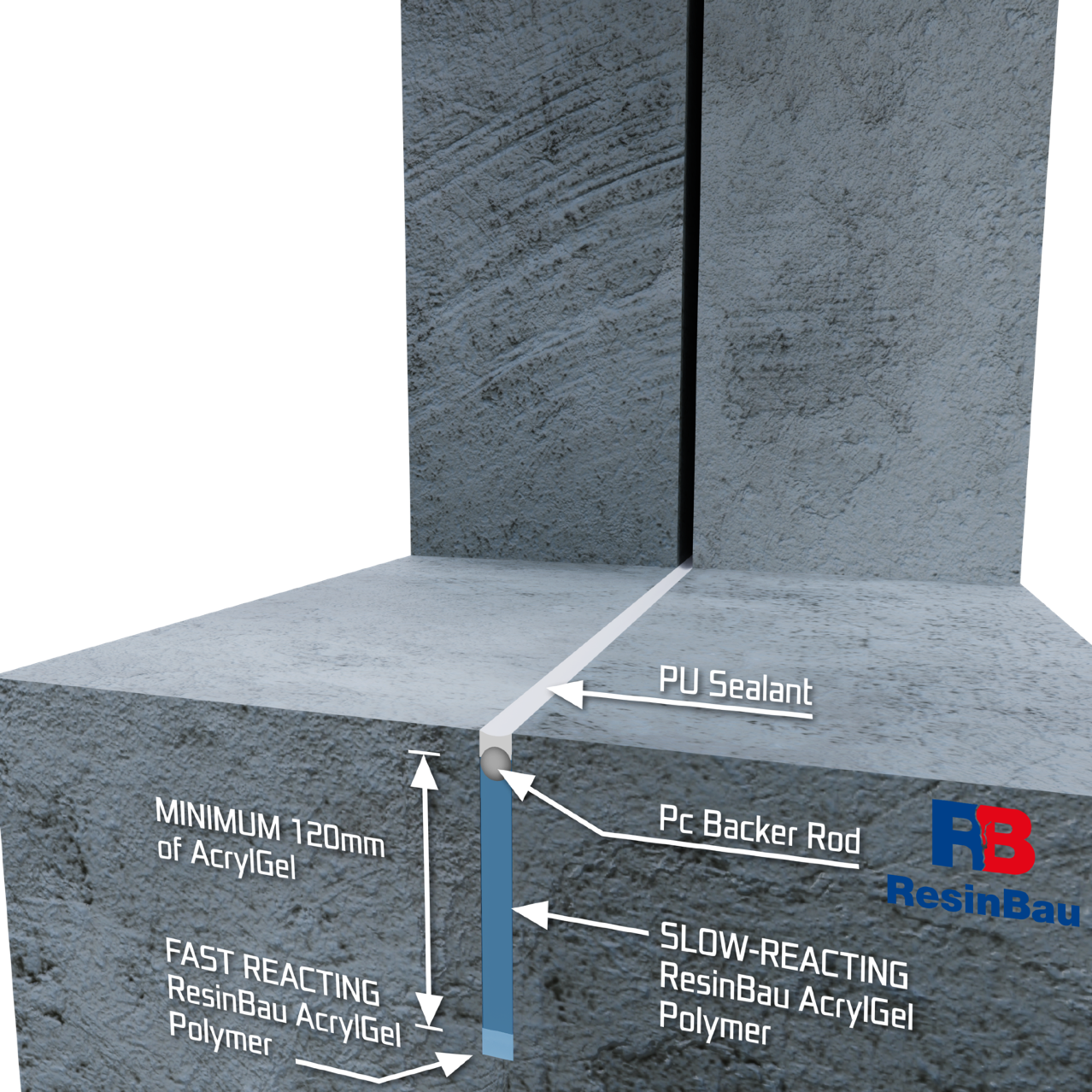

Originalni presek ResinBau: strelica PU Sealant označava masu koja zatvara površinu, a Backer Rod — okrugli podložni profil ispod nje. Ispod se nalazi plavi sloj gela.Uvećaj crtež ↗
Backer Rod — podložni profil.
PU Sealant — elastična poliuretanska zaptivna masa.
Oba elementa vide se u preseku iznad plavog sloja gela. Dimenzije označene na crtežu odnose se na prikazani detalj.
1

Gel u dubini zazora

Formira elastičnu ispunu. Dodatak polimera ne zamenjuje završnu obradu koja štiti izloženi gel od gubitka vode.

2

Podložni profil ispod PU mase

Pomaže da se odredi dubina mase i da se ona odvoji od ispune. Sam podložni profil nije završni zaptivni sloj.

3

Elastična poliuretanska zaptivna masa

Zatvara površinu zazora i ograničava isušivanje sa pristupne strane. Izbor mase i njenog preseka mora uzeti u obzir pomeranje dilatacione spojnice.

Ne završavajte sanaciju izloženim gelom.

U ovoj varijanti posle injektiranja uklanja se privremeno zatvaranje CrackOn.5 i izvodi predviđena završna obrada na podložnom profilu, elastičnom poliuretanskom zaptivnom masom. Gel, profil i masa imaju različite funkcije — jedan element ne zamenjuje ostale.

  1. Tokom injektiranjaGel + zatvaranje CrackOn.5
  2. Posle vezivanja, prema tehnologijiUklanjanje privremenog maltera
  3. Završna obrada dilatacione spojnicePodložni profil + elastična poliuretanska zaptivna masa

Dubinu gela i presek završne obrade prilagodite uslovima sanacije. Početnih 12,5 cm u kalkulatoru ne označava univerzalni „sloj isušivanja“. Elastična poliuretanska zaptivna masa je element prikazanog rešenja, van ponude ResinBau.

Kako izračunavamo ispunu i slojeve?

U režimu slojeva zapremina gela proizlazi iz njegove sopstvene dubine h + Δh. Podložni profili i zatvaranja zauzimaju dodatni prostor. Potrebnu dubinu sistema navodimo zasebno za injektiranje i završnu obradu; CrackOn.5 i poliuretanska zaptivna masa ne sabiraju se kao istovremeni slojevi.

CrackOn.5: oko 2 kg suve mešavine po litru svežeg maltera. Elastična poliuretanska zaptivna masa: zapremina trake unete prosečne dubine. Podložni profil: jedan metar po metru dilatacione spojnice za svaku novu liniju. Rezervu ostalih materijala dodajemo zasebno. Dimenzije masa i nabavni prečnik profila prilagodite konkretnom proizvodu.

Zapremina u litrima = dužina u metrima × širina u cm × ukupna dubina u cm ÷ 10. Ukupna dubina je h + Δh. Procentualnu rezervu dodajemo na kraju.

Dodatna dubina znači više prostora za ispunjavanje. Ne zamenjuje površinsko zatvaranje koje štiti gel od isušivanja. Pri velikim pomeranjima, uključujući seizmička, presek i sistem zaptivanja zahtevaju individualni izbor.

Rezultat je zapremina pripremljenog materijala za ispunjavanje usvojene geometrije. Ne obuhvata nepoznate šupljine ni gubitak materijala van dilatacione spojnice. Ne preračunavamo ga automatski u kilograme koncentrata.

TEHNOLOGIJA IZVOĐENJA

Kako pripremiti i zaptiti dilatacionu spojnicu?

Čišćenje, zatvaranje i način ubrizgavanja materijala naći ćete u opisu sanacije.

Pogledajte sanaciju dilatacionih spojnica →

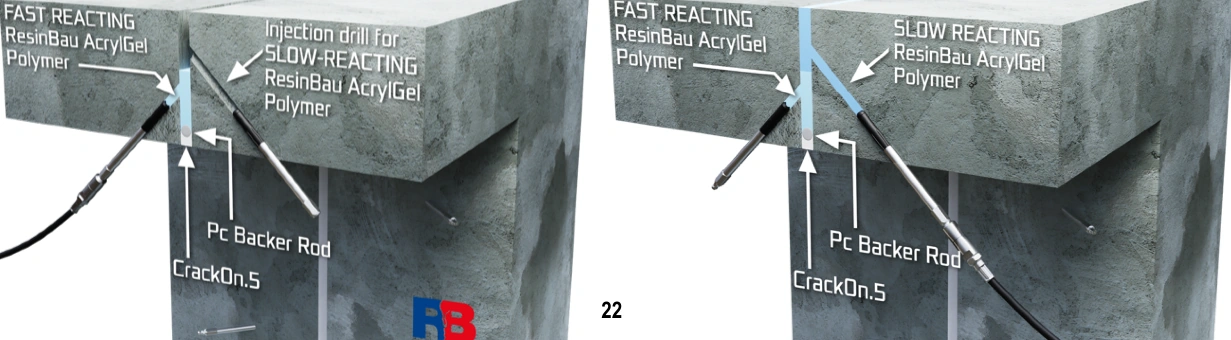

Presek dilatacione spojnice sa kanalima za ubrizgavanje materijala
