MATERIALMENGE ZUM VERFÜLLEN

Rechner für Dehnungsfugenfüllung

Geben Sie die Gesamtlänge der Dehnungsfugen und den Füllquerschnitt ein. Prüfen Sie, wie viele Liter Material Sie insgesamt und pro Meter benötigen.

Warum ist die Reparatur mit dem Gel allein nicht abgeschlossen? Querschnitt ansehen ↓

Was möchten Sie berechnen?

GelverbrauchLänge und FüllquerschnittSchichten und MaterialienGel, Hinterfüllschnur, CrackOn.5 und Polyurethan-Dichtstoff

Beide Modi verwenden dieselben Gelabmessungen. Beim Umschalten bleiben die eingegebenen Daten erhalten.

Abmessungen der Dehnungsfuge

Gesamtlänge der Dehnungsfugenm

Addieren Sie alle Abschnitte mit gleichem Querschnitt. Beispiel: 4 + 4 + 3 + 3 = 14 m. Berechnen Sie Abschnitte mit anderen Abmessungen getrennt.

Spaltbreite · bcm

Messen Sie nach der Fugenvorbereitung den freien Raum zwischen den Betonkanten. Geben Sie die zum Verfüllen vorgesehene Breite ein.

Grundtiefe des Gels · hcm

Messen Sie in die Tiefe des Spalts. 12,5 cm ist ein Ausgangswert für die Berechnung; er kann entsprechend der gewählten Reparaturlösung geändert werden.

Zusätzliche Fülltiefe hinzufügen

Wenn die Reparaturlösung wegen möglicher Austrocknung eine zusätzliche Zone vorsieht, berücksichtigen Sie deren Abmessung.

Materialreserve

Zusätzliche Menge für Verluste%

Die Reserve wird auf das gesamte Volumen einschließlich der zusätzlichen Tiefe aufgeschlagen. Geben Sie einen Wert entsprechend den Arbeitsbedingungen ein; 0 bedeutet keine Reserve.

Die Abmessungen beziehen sich auf den Raum für das Injektionsmaterial. Rechnen Sie das Volumen der Hinterfüllschnur, der Verschlussmasse oder vorhandener Einlagen nicht mit ein.

Was befindet sich hinter dem Gel?

Rückseitige Begrenzung

Berücksichtigen Sie den tatsächlichen Zustand. Eine Füllung allein, lose Reste oder Boden bestätigen keinen dichten Verschluss.

Hinterfüllschnur vor dem Gel

Hinterfüllschnur auf der Zugangsseite berücksichtigen

Von der Hinterfüllschnur belegte Tiefecm

Eine Hinterfüllschnur (Backer Rod) besteht meist aus geschäumtem PE. Geben Sie die nach dem Einbau belegte Zone ein; wählen Sie den Bestelldurchmesser anhand der Spaltbreite und des Datenblatts der Schnur.

Während der Injektion

Temporärer Verschluss mit CrackOn.5

Mittlere CrackOn.5-Dickecm

Wir berechnen den Verschluss als Streifen mit der Spaltbreite. Übernehmen Sie die Dicke aus der Ausführungsplanung; eine breitere Auflage auf dem Beton erfordert eine separate Berechnung.

Nach Entfernen des Mörtels

Abschließende Abdichtung: elastischer Polyurethan-Dichtstoff

Mittlere Dichtstofftiefecm

Wählen Sie diese gemäß dem Datenblatt des gewählten Dichtstoffs. Wir setzen die Tiefe nicht automatisch mit der Fugenbreite gleich. Dieser Bestandteil des Verfahrens gehört nicht zum ResinBau-Sortiment.

Gebindeinhalt des Dichtstoffsml

Geben Sie den Inhalt des gewählten Gebindes ein, z. B. 600 ml. Die Gebindeanzahl wird aufgerundet.

Materialreserve und verfügbare Tiefe

Reserve für die übrigen Materialien%

Gilt für CrackOn.5, Polyurethan-Dichtstoff und neue Hinterfüllschnüre. Die Gelreserve bleibt im separaten Feld oben.

Prüfen, ob das System in den Spalt passt

Die oben eingegebene Geltiefe bleibt eine eigene Zone. Die übrigen Elemente erhöhen die benötigte Gesamttiefe des Systems.

WAS GEBEN SIE GERADE EIN?

Gesamtlänge der Dehnungsfugen

Grundfüllung

Schema des Querschnitts und eines beispielhaften Fugenabschnitts. Die Länge L bezeichnet die Summe der Abschnitte; die Maßstäbe für Länge und Querschnitt sind unabhängig.

DAS VERFÜLLEN IST EINE VON MEHREREN ETAPPEN

Warum verschließen wir das Gel?

Weiches Gel bedeutet noch keinen fertigen Abschluss der Dehnungsfuge.

ResinBau AcrylGel + Polymer füllt den vorbereiteten Spalt. Die Bedingungen im Bauwerk können jedoch zwischen nass und trocken wechseln. Das Gel kann Wasser abgeben und an Volumen verlieren und dieses bei erneuter Durchfeuchtung wiedergewinnen. Daher schützen wir in der dargestellten Lösung seine freiliegende Stirnfläche, statt sie der Luft auszusetzen.

Was bleibt nach der Reparatur?

Wir schützen die Stirnfläche auf der Zugangsseite. Eine größere Geltiefe ersetzt den abschließenden Verschluss nicht.

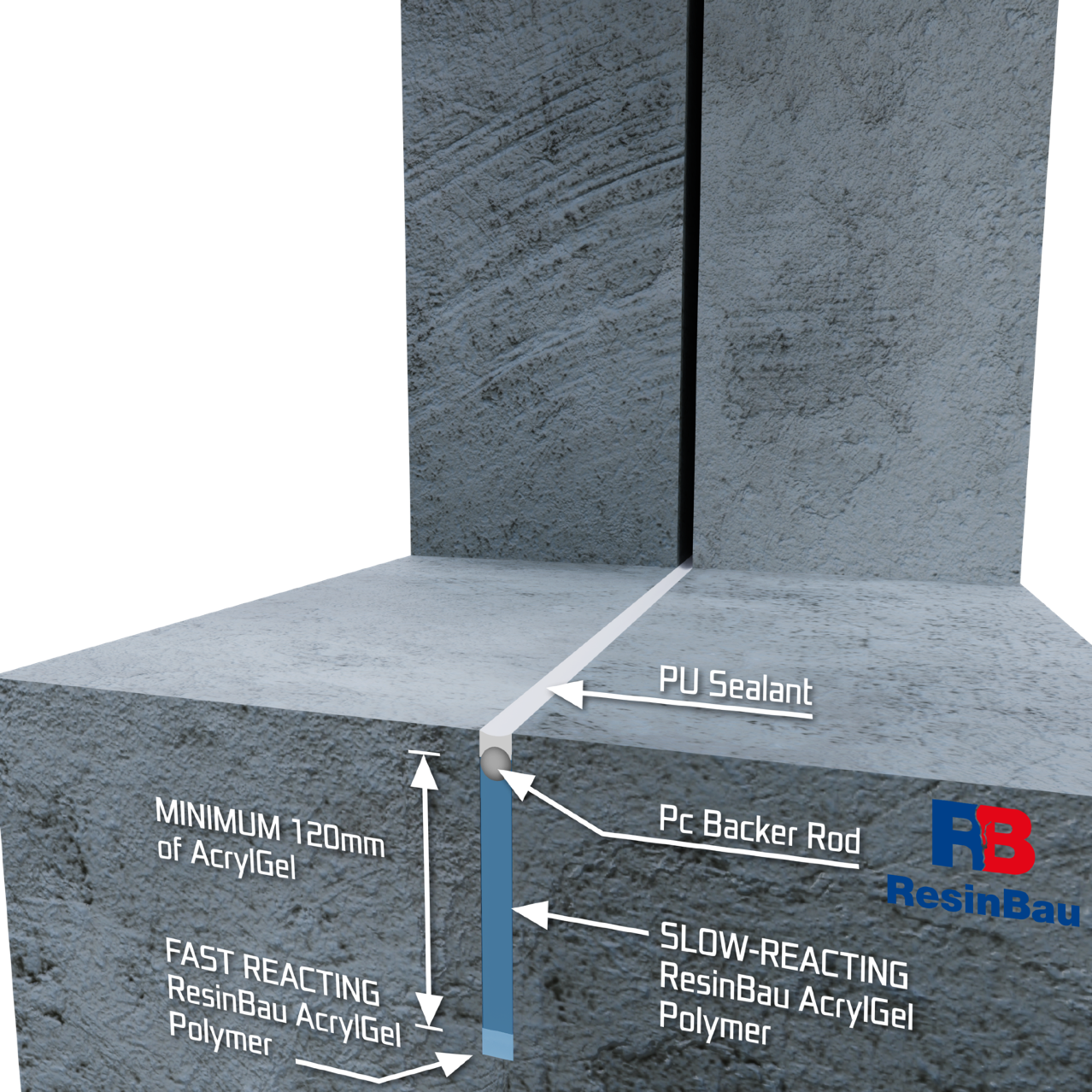

Originalquerschnitt von ResinBau: Der Pfeil PU Sealant zeigt auf den oberflächlichen Dichtstoff, Backer Rod auf die darunterliegende runde Hinterfüllschnur. Darunter befindet sich die blaue Gelschicht. — **Backer Rod — Hinterfüllschnur.**
**PU Sealant — elastischer Polyurethan-Dichtstoff.**
Beide Elemente sind im Querschnitt über der blauen Gelschicht sichtbar. Die in der Zeichnung angegebenen Maße beziehen sich auf das dargestellte Detail.

Gel in der Spalttiefe

Bildet eine elastische Füllung. Der Polymerzusatz ersetzt keinen Abschluss, der das freiliegende Gel vor Wasserverlust schützt.

Hinterfüllschnur unter dem PU-Dichtstoff

Hilft, die Dichtstofftiefe festzulegen und den Dichtstoff von der Füllung zu trennen. Die Schnur allein ist keine abschließende Abdichtungsschicht.

Elastischer Polyurethan-Dichtstoff

Verschließt die Spaltoberfläche und begrenzt die Austrocknung von der Zugangsseite. Bei der Wahl des Dichtstoffs und seines Querschnitts muss die Fugenbewegung berücksichtigt werden.

Beenden Sie die Reparatur nicht mit freiliegendem Gel.

Bei dieser Variante wird nach der Injektion der temporäre CrackOn.5-Verschluss entfernt und der vorgesehene Abschluss mit Hinterfüllschnur und elastischem Polyurethan-Dichtstoff hergestellt. Gel, Schnur und Dichtstoff erfüllen unterschiedliche Funktionen — kein Element ersetzt die anderen.

Während der InjektionGel + CrackOn.5-Verschluss
Nach dem Abbinden, gemäß dem VerfahrenEntfernen des temporären Mörtels
Abschluss der DehnungsfugeHinterfüllschnur + elastischer Polyurethan-Dichtstoff

Wählen Sie Geltiefe und Abschlussquerschnitt entsprechend den Reparaturbedingungen. Der Ausgangswert von 12,5 cm im Rechner bezeichnet keine allgemeingültige „Austrocknungsschicht“. Der elastische Polyurethan-Dichtstoff ist Bestandteil der dargestellten Lösung und gehört nicht zum ResinBau-Sortiment.

Wie berechnen wir Füllung und Schichten?

Im Schichtenmodus ergibt sich das Gelvolumen aus seiner eigenen Tiefe h + Δh. Hinterfüllschnüre und Verschlüsse beanspruchen zusätzlichen Raum. Die erforderliche Systemtiefe wird getrennt für Injektion und Abschluss angegeben; CrackOn.5 und Polyurethan-Dichtstoff werden nicht als gleichzeitig vorhandene Schichten addiert.

CrackOn.5: etwa 2 kg Trockenmischung je Liter Frischmörtel. Elastischer Polyurethan-Dichtstoff: Volumen eines Streifens mit der eingegebenen mittleren Tiefe. Hinterfüllschnur: ein Meter je Meter Dehnungsfuge für jeden neuen Strang. Die Reserve für die übrigen Materialien wird getrennt aufgeschlagen. Wählen Sie die Abmessungen der Dichtstoffe und den Bestelldurchmesser der Schnur passend zum konkreten Produkt.

Volumen in Litern = Länge in Metern × Breite in cm × Gesamttiefe in cm ÷ 10. Die Gesamttiefe ist h + Δh. Die prozentuale Reserve wird am Ende aufgeschlagen.

Zusätzliche Tiefe bedeutet mehr zu verfüllenden Raum. Sie ersetzt keinen Oberflächenverschluss zum Schutz des Gels vor Austrocknung. Bei großen Verschiebungen, einschließlich seismischer Bewegungen, müssen Querschnitt und Abdichtungssystem individuell ausgewählt werden.

Das Ergebnis ist das Volumen des vorbereiteten Materials zum Verfüllen der angenommenen Geometrie. Es berücksichtigt weder unbekannte Hohlräume noch Materialverlust außerhalb der Dehnungsfuge. Wir rechnen es nicht automatisch in Kilogramm Konzentrat um.

AUSFÜHRUNGSVERFAHREN

Wie wird eine Dehnungsfuge vorbereitet und abgedichtet?

Angaben zur Reinigung, zum Verschluss und zur Materialeinbringung finden Sie in der Reparaturbeschreibung.

Reparatur von Dehnungsfugen ansehen →

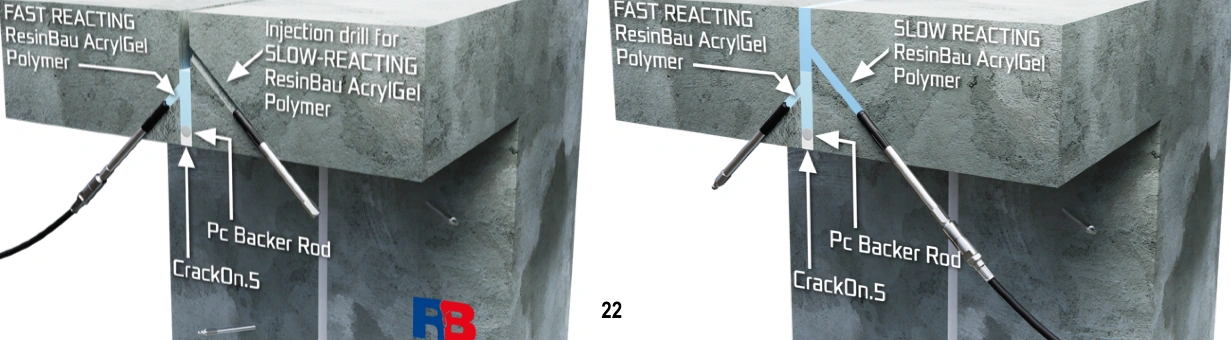

Dehnungsfugenquerschnitt mit Materialzufuhrkanälen
