KOLIČINA MATERIJALA ZA ISPUNU

Kalkulator ispune dilatacije

Unesite ukupnu duljinu dilatacije i presjek ispune. Provjerite koliko litara materijala trebate ukupno i po metru.

Zašto sam gel ne završava sanaciju? Pogledajte presjek ↓
Što želite izračunati?

Oba načina koriste iste dimenzije gela. Promjena načina zadržava unesene podatke.

Dimenzije dilatacije

Zbrojite sve dijelove istog presjeka. Primjer: 4 + 4 + 3 + 3 = 14 m. Dijelove drukčijih dimenzija izračunajte zasebno.

Izmjerite slobodni prostor između rubova betona nakon pripreme dilatacije. Unesite širinu predviđenu za ispunu.

Mjerite u dubinu zazora. 12,5 cm početna je vrijednost izračuna; možete je promijeniti prema prihvaćenom rješenju sanacije.

Ako sanacijsko rješenje predviđa dodatnu zonu zbog mogućeg isušivanja, uključite njezinu dimenziju.

Rezerva materijala

Rezervu dodajemo cijelom volumenu, uključujući dodatnu dubinu. Unesite vrijednost prema uvjetima radova; 0 označava da nema rezerve.

Dimenzije se odnose na prostor za injekcijski materijal. Ne uključujte volumen podložne vrpce, mase za zatvaranje ni postojećih umetaka.

ŠTO UPRAVO UNOSITE?

Ukupna duljina dilatacije

Osnovna ispuna

Shema presjeka i simboličnog dijela dilatacije. Duljina L označava zbroj dijelova; mjerila duljine i presjeka neovisna su.

ISPUNJAVANJE JE JEDNA OD FAZA

Zašto zatvaramo gel?

Mekani gel još ne znači završenu obradu dilatacije.

ResinBau AcrylGel + Polymer ispunjava pripremljeni zazor. Uvjeti u konstrukciji mogu se mijenjati između mokrih i suhih. Gel može otpuštati vodu i smanjivati volumen te ga nakon ponovnog vlaženja obnoviti. Zato u prikazanom rješenju štitimo izloženo čelo, umjesto da ga ostavimo u dodiru sa zrakom.

01

Što ostaje nakon sanacije?

Gel zaštićen sa strane pristupa podložnom vrpcom i elastičnim poliuretanskim brtvilomSa strane zraka: elastično poliuretansko brtvilo označeno brojem 3, podložna vrpca brojem 2, akrilni gel brojem 1, a dalje ograničenje u dubini zazora. Vlaga može dolaziti iz konstrukcije; smjer ovisi o mjestu sanacije. Shema bez dimenzija. Strana pristupa · dodir sa zrakom 321 BrtvilopoliuretanskoPodložna vrpcaAkrilni gel Zatvara čeloPodupire PU masuIspunjava zazorOgraničenjeu dubini zazora Moguć dodir s vlagom iz konstrukcijeNjezin smjer ovisi o mjestu sanacije.Shema funkcija slojeva · simbolične proporcije
Štitimo čelo sa strane pristupa. Veća dubina gela ne zamjenjuje završno zatvaranje.
02

Vrpca i PU masa u presjeku

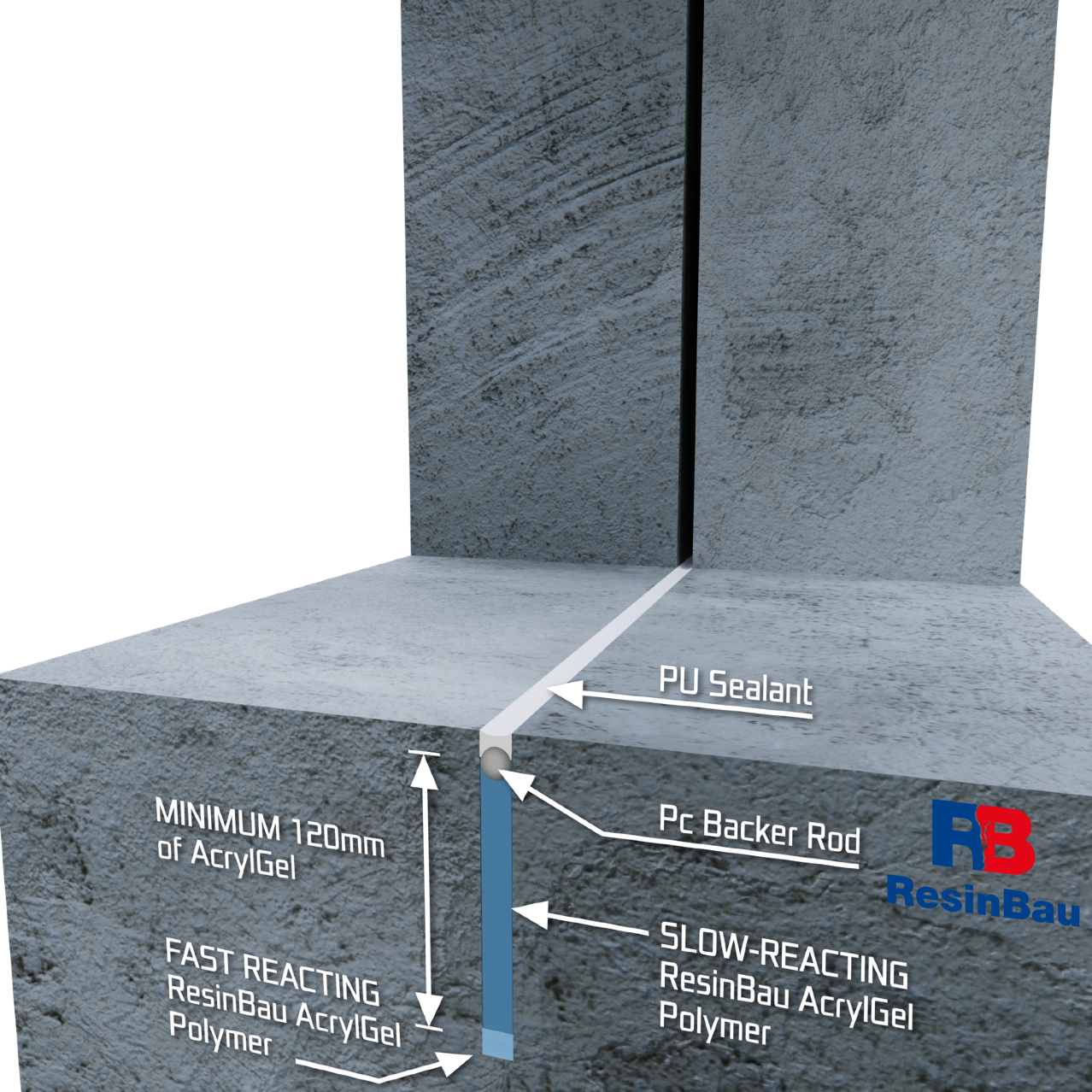

Izvorni presjek ResinBau: strelica PU Sealant pokazuje masu koja zatvara površinu, a Backer Rod okruglu vrpcu ispod nje. Ispod je plavi sloj gela.Povećajte crtež ↗
Backer Rod — podložna vrpca.
PU Sealant — elastično poliuretansko brtvilo.
Oba elementa vidljiva su u presjeku iznad plavog sloja gela. Označene dimenzije odnose se na prikazani detalj.
1

Gel u dubini zazora

Stvara elastičnu ispunu. Dodatak polimera ne zamjenjuje obradu koja štiti izloženi gel od gubitka vode.

2

Vrpca ispod PU mase

Pomaže odrediti dubinu mase i odvojiti je od ispune. Sama vrpca nije završni brtveni sloj.

3

Elastično poliuretansko brtvilo

Zatvara površinu zazora i ograničava isušivanje sa strane pristupa. Odabir mase i njezina presjeka mora uzeti u obzir pomicanje dilatacije.

Nemojte završiti sanaciju s izloženim gelom.

U ovoj varijanti nakon injektiranja uklanja se privremeno zatvaranje CrackOn.5 i izvodi predviđena obrada na vrpci elastičnim poliuretanskim brtvilom. Gel, vrpca i masa imaju različite funkcije — nijedan ne zamjenjuje ostale.

  1. Tijekom injektiranjaGel + zatvaranje CrackOn.5
  2. Nakon vezanja, prema tehnologijiUklanjanje privremenog morta
  3. Završna obrada dilatacijeVrpca + elastično poliuretansko brtvilo

Dubinu gela i presjek obrade prilagodite uvjetima sanacije. Početnih 12,5 cm u kalkulatoru ne označava univerzalni „sloj isušivanja”. Elastično poliuretansko brtvilo dio je prikazanog rješenja izvan ponude ResinBau.

Kako računamo ispunu i slojeve?

U načinu slojeva volumen gela proizlazi iz vlastite dubine h + Δh. Vrpce i zatvaranja zauzimaju dodatni prostor. Potrebnu dubinu sustava navodimo zasebno za injektiranje i završnu obradu; CrackOn.5 i poliuretansko brtvilo ne zbrajamo kao istodobne slojeve.

CrackOn.5: približno 2 kg suhe mješavine po litri svježeg morta. Elastično poliuretansko brtvilo: volumen pojasa unesene prosječne dubine. Vrpca: jedan metar po metru dilatacije za svaki novi niz. Rezervu ostalih materijala dodajemo zasebno. Dimenzije masa i nabavni promjer vrpce odaberite prema konkretnom proizvodu.

Volumen u litrama = duljina u metrima × širina u cm × ukupna dubina u cm ÷ 10. Ukupna dubina je h + Δh. Postotnu rezervu dodajemo na kraju.

Dodatna dubina znači više prostora za ispunjavanje. Ne zamjenjuje površinsko zatvaranje koje štiti gel od isušivanja. Kod velikih pomaka, uključujući seizmičke, presjek i sustav brtvljenja zahtijevaju pojedinačni odabir.

Rezultat je volumen pripremljenog materijala za ispunjavanje prihvaćene geometrije. Ne uključuje nepoznate šupljine ni gubitak izvan dilatacije. Ne pretvaramo ga automatski u kilograme koncentrata.

TEHNOLOGIJA IZVEDBE

Kako pripremiti i zabrtviti dilataciju?

Čišćenje, zatvaranje i način dovoda pronaći ćete u opisu sanacije.

Pogledajte sanaciju dilatacija →

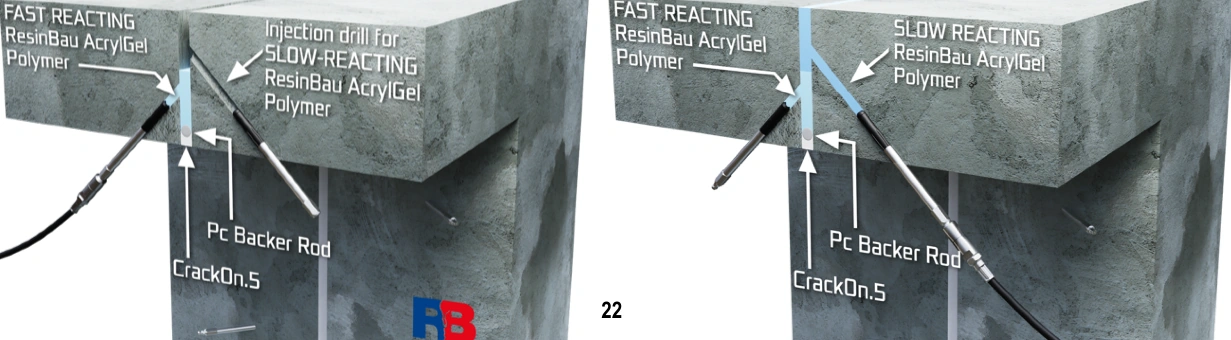

Presjek dilatacije s kanalima dovoda materijala
