Калькулятор заповнення деформаційних швів

Введіть загальну довжину деформаційних швів і переріз заповнення. Перевірте, скільки літрів матеріалу потрібно загалом і на один метр.

Чому сам гель не завершує ремонт? Перегляньте переріз ↓
Що бажаєте розрахувати?

Обидва режими використовують однакові розміри гелю. Перемикання зберігає введені дані.

Розміри деформаційного шва

Підсумуйте всі ділянки з однаковим перерізом. Приклад: 4 + 4 + 3 + 3 = 14 m. Ділянки з іншими розмірами розрахуйте окремо.

Виміряйте вільний простір між краями бетону після підготовки деформаційного шва. Введіть ширину, призначену для заповнення.

Вимірюйте вглиб щілини. 12,5 cm — початкове значення для розрахунку; його можна змінити відповідно до прийнятого ремонтного рішення.

Якщо ремонтне рішення передбачає додаткову зону через можливість висихання, врахуйте її розмір.

Запас матеріалу

Запас додаємо до всього об'єму, включно з додатковою глибиною. Введіть значення відповідно до умов робіт; 0 означає відсутність запасу.

Розміри стосуються простору для ін'єкційного матеріалу. Не включайте об'єм шнура, герметизувальної маси або наявних вставок.

ЩО САМЕ ВИ ВВОДИТЕ?

Загальна довжина деформаційних швів

Основне заповнення

Схема перерізу та умовної ділянки деформаційного шва. Довжина L означає суму ділянок; масштаби довжини й перерізу незалежні.

ЗАПОВНЕННЯ — ОДИН З ЕТАПІВ

Навіщо закривати гель?

М'який гель ще не означає завершеного оздоблення деформаційного шва.

ResinBau AcrylGel + Polymer заповнює підготовлену щілину. Проте умови в конструкції можуть змінюватися від вологих до сухих. Гель може віддавати воду та зменшувати об'єм, а після повторного зволоження відновлювати його. Тому в показаному рішенні захищаємо його відкритий торець, а не залишаємо в контакті з повітрям.

01

Що залишається після ремонту?

Гель, захищений з боку доступу шнуром та еластичним поліуретановим герметикомЗ боку повітря: еластичний поліуретановий герметик позначено цифрою 3, опорний шнур — цифрою 2, акриловий гель — цифрою 1, далі — обмеження в глибині щілини. Волога може надходити з боку конструкції; напрямок залежить від місця ремонту. Схема без розмірів. Бік доступу · контакт із повітрям 321 ГерметикполіуретановийШнурАкриловий гель Закриває торецьПідтримує PU герметикЗаповнює щілинуОбмеженняу глибині щілини Можливий контакт із вологою з боку конструкціїЇї напрямок залежить від місця ремонту.Схема функцій шарів · умовні пропорції
Захищаємо торець із боку доступу. Більша глибина гелю не замінює остаточного закриття.
02

Шнур і PU герметик у перерізі

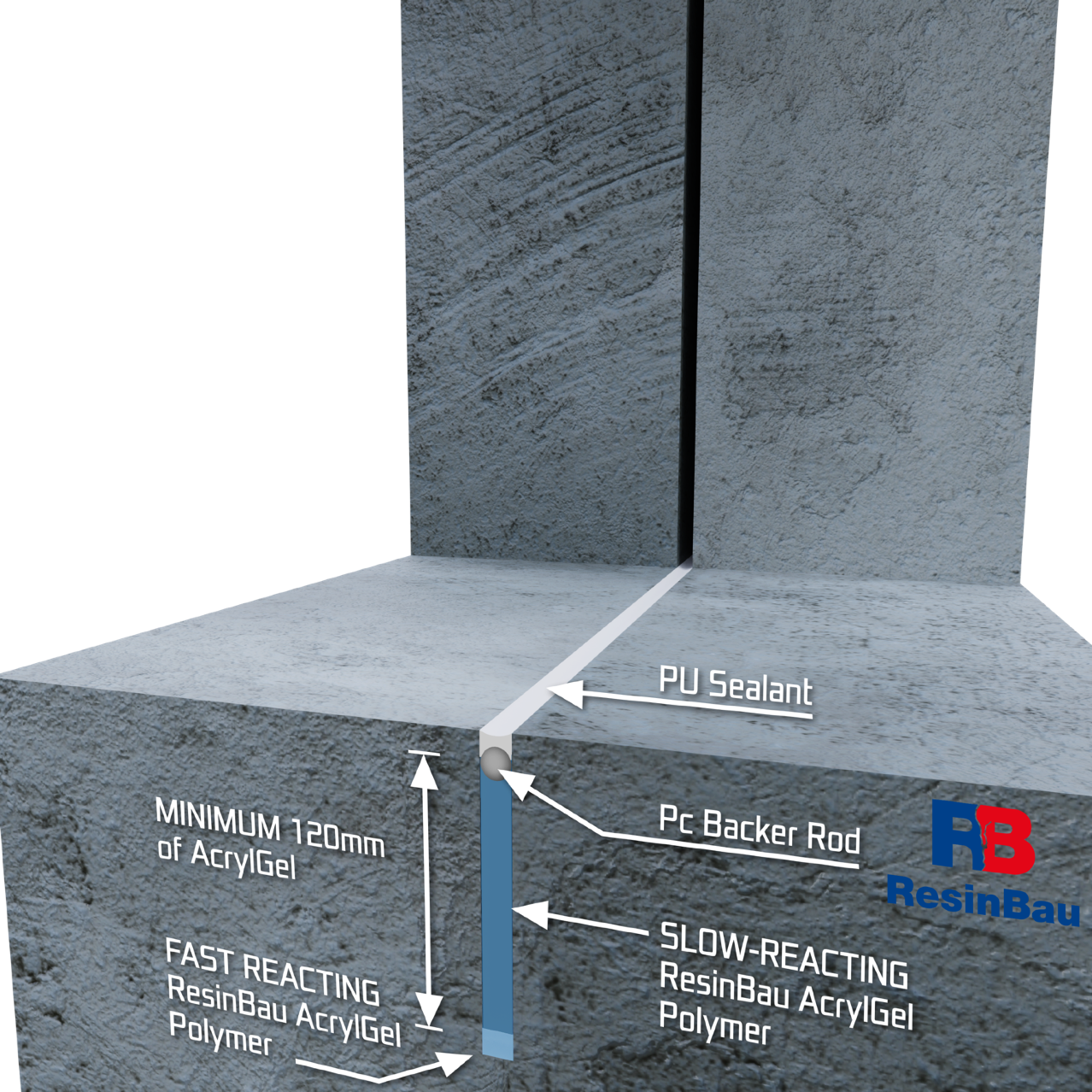

Оригінальний переріз ResinBau: стрілка PU Sealant вказує на герметик, що закриває поверхню, а Backer Rod — на круглий шнур під ним. Нижче розташовано синій шар гелю.Збільшити рисунок ↗
Backer Rod — опорний шнур.
PU Sealant — еластичний поліуретановий герметик.
Обидва елементи видно в перерізі над синім шаром гелю. Розміри, позначені на рисунку, стосуються показаного вузла.
1

Гель у глибині щілини

Створює еластичне заповнення. Додавання полімеру не замінює оздоблення, що захищає відкритий гель від втрати води.

2

Шнур під PU герметиком

Допомагає визначити глибину герметика та відокремити його від заповнення. Сам шнур не є кінцевим ущільнювальним шаром.

3

Еластичний поліуретановий герметик

Закриває поверхню щілини й обмежує висихання з боку доступу. Підбір герметика та його перерізу має враховувати рух деформаційного шва.

Не завершуйте ремонт відкритим гелем.

У цьому варіанті після ін'єктування видаляють тимчасове закриття CrackOn.5 і виконують передбачене оздоблення на шнурі еластичним поліуретановим герметиком. Гель, шнур і герметик виконують різні функції — один елемент не замінює інших.

  1. Під час ін'єктуванняГель + закриття CrackOn.5
  2. Після тужавлення, відповідно до технологіїВидалення тимчасового розчину
  3. Оздоблення деформаційного шваШнур + еластичний поліуретановий герметик

Глибину гелю та переріз оздоблення доберіть відповідно до умов ремонту. Початкові 12,5 cm у калькуляторі не означають універсального «шару висихання». Еластичний поліуретановий герметик є елементом показаного рішення поза асортиментом ResinBau.

Як розраховуємо заповнення та шари?

У режимі шарів об'єм гелю визначається його власною глибиною h + Δh. Шнури та закриття займають додаткове місце. Потрібну глибину системи вказуємо окремо для ін'єктування та оздоблення; CrackOn.5 і поліуретановий герметик не підсумовуються як одночасні шари.

CrackOn.5: приблизно 2 kg сухої суміші на літр свіжого розчину. Еластичний поліуретановий герметик: об'єм смуги із заданою середньою глибиною. Шнур: один метр на метр деформаційного шва для кожного нового ряду. Запас інших матеріалів додаємо окремо. Розміри герметика та закупівельний діаметр шнура доберіть для конкретного продукту.

Об'єм у літрах = довжина в метрах × ширина в cm × загальна глибина в cm ÷ 10. Загальна глибина — h + Δh. Відсотковий запас додаємо наприкінці.

Додаткова глибина означає більший простір для заповнення. Вона не замінює закриття поверхні, що захищає гель від висихання. За значних переміщень, зокрема сейсмічних, переріз і систему ущільнення слід добирати індивідуально.

Результат — об'єм підготовленого матеріалу для заповнення прийнятої геометрії. Він не враховує невідомих порожнин і виходу матеріалу за межі деформаційного шва. Не перераховуємо його автоматично в кілограми концентрату.

ТЕХНОЛОГІЯ ВИКОНАННЯ

Як підготувати та ущільнити деформаційний шов?

Очищення, закриття та спосіб подавання матеріалу наведено в описі ремонту.

Переглянути ремонт деформаційних швів →

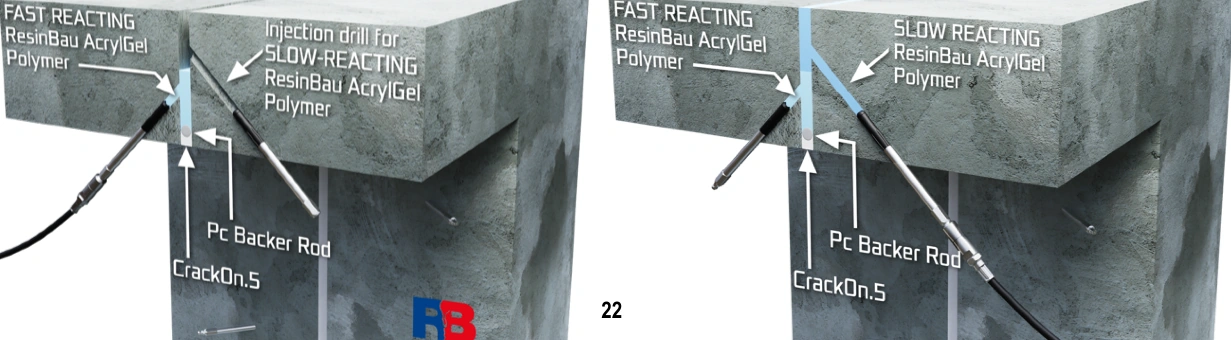

Переріз деформаційного шва з каналами подавання матеріалу
