Schéma de la section et d'un segment représentatif du joint. La longueur L représente la somme des segments ; les échelles de longueur et de section sont indépendantes.
Disposition depuis le côté accessible vers l'intérieur du joint. Les fonds de joint sont représentés symboliquement ; leurs zones occupées sont calculées comme des bandes de la profondeur indiquée, sans correction des vides autour du profil arrondi. CrackOn.5 est retiré avant la finition au mastic polyuréthane souple.
LE REMPLISSAGE EST UNE ÉTAPE DU PROCÉDÉ
Pourquoi protéger le gel en façade ?
Un gel souple ne constitue pas encore une finition achevée du joint de dilatation.
ResinBau AcrylGel + Polymer remplit le joint préparé. Les conditions dans la structure peuvent toutefois alterner entre humidité et sécheresse. Le gel peut perdre de l'eau et diminuer de volume, puis le retrouver lorsqu'il est de nouveau humidifié. C'est pourquoi la solution illustrée protège sa face exposée au lieu de la laisser au contact de l'air.
01
Que reste-t-il après la réparation ?
Nous protégeons la face du côté accessible. Une profondeur de gel accrue ne remplace pas l'obturation finale.
02

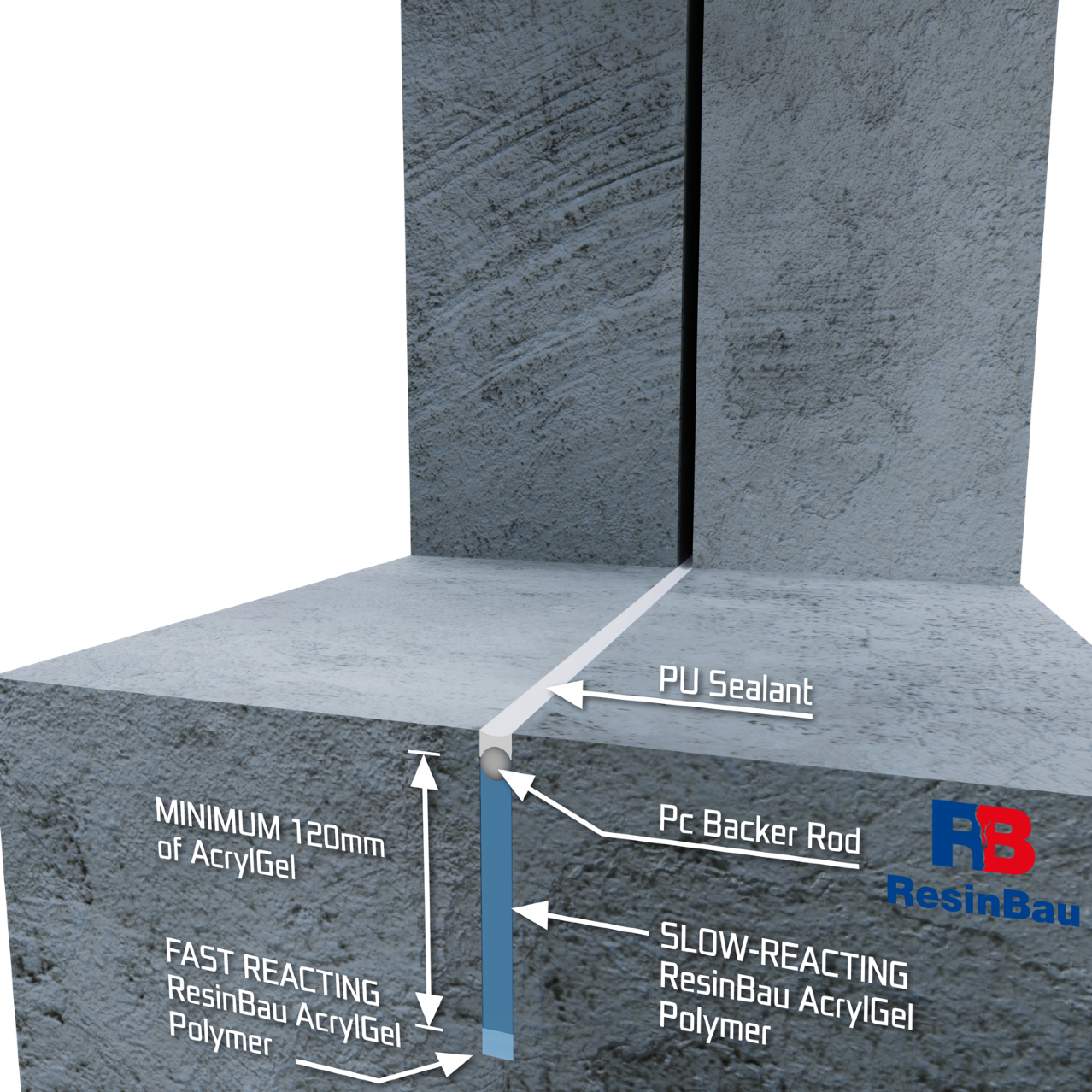

Fond de joint et mastic PU en coupe
Agrandir le dessin ↗Backer Rod — fond de joint. PU Sealant — mastic polyuréthane souple. Les deux éléments apparaissent en coupe au-dessus de la couche bleue de gel. Les dimensions du dessin concernent le détail représenté.
1
Gel au fond du joint
Forme un remplissage souple. L'ajout de polymère ne remplace pas la finition protégeant le gel exposé contre la perte d'eau.
2
Fond de joint sous le mastic PU
Aide à définir la profondeur du mastic et à le séparer du remplissage. Le fond de joint seul ne constitue pas la couche d'étanchéité finale.
3
Mastic polyuréthane souple
Ferme la surface du joint et limite le dessèchement du côté accessible. Le choix du mastic et de sa section doit tenir compte des mouvements du joint.
Ne terminez pas la réparation en laissant le gel exposé.

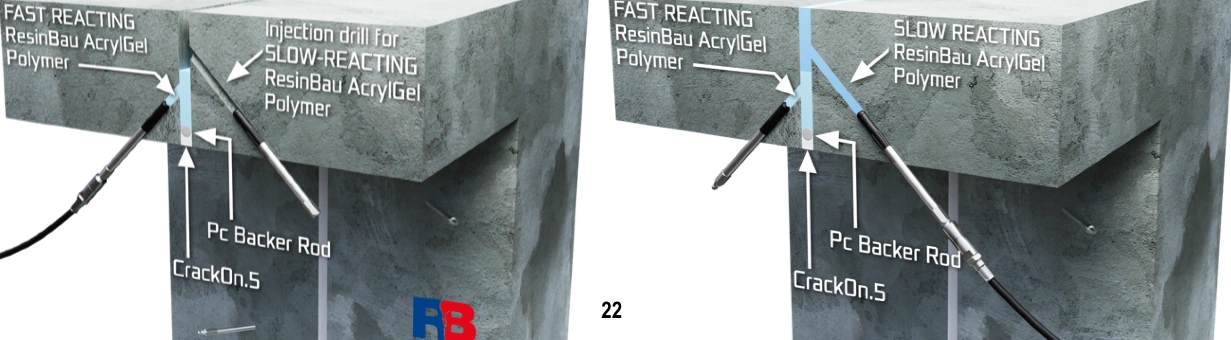

Dans cette variante, l'obturation temporaire CrackOn.5 est retirée après l'injection et la finition prévue est réalisée sur un fond de joint, avec un mastic polyuréthane souple. Le gel, le fond de joint et le mastic remplissent des fonctions différentes — aucun ne remplace les autres.
Pendant l'injectionGel + obturation CrackOn.5
Après prise, conformément au procédéRetrait du mortier temporaire
Finition du joint de dilatationFond de joint + mastic polyuréthane souple
Choisissez la profondeur du gel et la section de finition selon les conditions de réparation. La valeur initiale de 12,5 cm du calculateur ne représente pas une « couche de dessiccation » universelle. Le mastic polyuréthane souple fait partie de la solution illustrée et ne figure pas dans la gamme ResinBau.
Comment calculons-nous le remplissage et les couches ?
En mode couches, le volume du gel dépend de sa propre profondeur h + Δh. Les fonds de joint et obturations occupent un espace supplémentaire. La profondeur nécessaire du système est indiquée séparément pour l'injection et la finition ; CrackOn.5 et le mastic polyuréthane ne sont pas additionnés comme des couches simultanées.
CrackOn.5 : environ 2 kg de mélange sec par litre de mortier frais. Mastic polyuréthane souple : volume de la bande à la profondeur moyenne saisie. Fond de joint : un mètre par mètre de joint de dilatation pour chaque nouvelle ligne. La marge des autres matériaux est ajoutée séparément. Choisissez les dimensions des mastics et le diamètre d'achat du fond de joint selon le produit concerné.
Volume en litres = longueur en mètres × largeur en cm × profondeur totale en cm ÷ 10. La profondeur totale est h + Δh. La marge en pourcentage est ajoutée à la fin.
Une profondeur supplémentaire augmente l'espace à remplir. Elle ne remplace pas l'obturation de surface protégeant le gel contre le dessèchement. En cas de déplacements importants, notamment sismiques, la section et le système d'étanchéité doivent être choisis au cas par cas.
Le résultat est le volume de matériau préparé nécessaire au remplissage de la géométrie retenue. Il n'inclut ni les vides inconnus ni les fuites de matériau hors du joint. Nous ne le convertissons pas automatiquement en kilogrammes de concentré.
