Schema van de doorsnede en een symbolisch voegdeel. Lengte L is de som van de delen; de lengte- en doorsnedeschaal zijn onafhankelijk van elkaar.
Opbouw vanaf de toegankelijke zijde naar de diepte van de voeg. Rugvullingen zijn symbolisch weergegeven; hun ingenomen zones worden berekend als stroken met de opgegeven diepte, zonder correctie voor holten rondom het ronde profiel. CrackOn.5 wordt verwijderd voordat de afwerking met elastische polyurethaankit wordt aangebracht.
HET VULLEN IS ÉÉN VAN DE STAPPEN
Waarom sluiten we de gel af?
Zachte gel betekent nog geen afgewerkte dilatatievoeg.
ResinBau AcrylGel + Polymer vult de voorbereide voeg. De omstandigheden in de constructie kunnen echter wisselen tussen nat en droog. De gel kan water afgeven en in volume afnemen, en bij hernieuwde bevochtiging zijn volume terugkrijgen. Daarom beschermen we in de getoonde oplossing het blootliggende voorvlak, in plaats van het aan de lucht blootgesteld te laten.
01
Wat blijft na de reparatie achter?
We beschermen het voorvlak aan de toegankelijke zijde. Een grotere geldiepte vervangt de definitieve afsluiting niet.
02

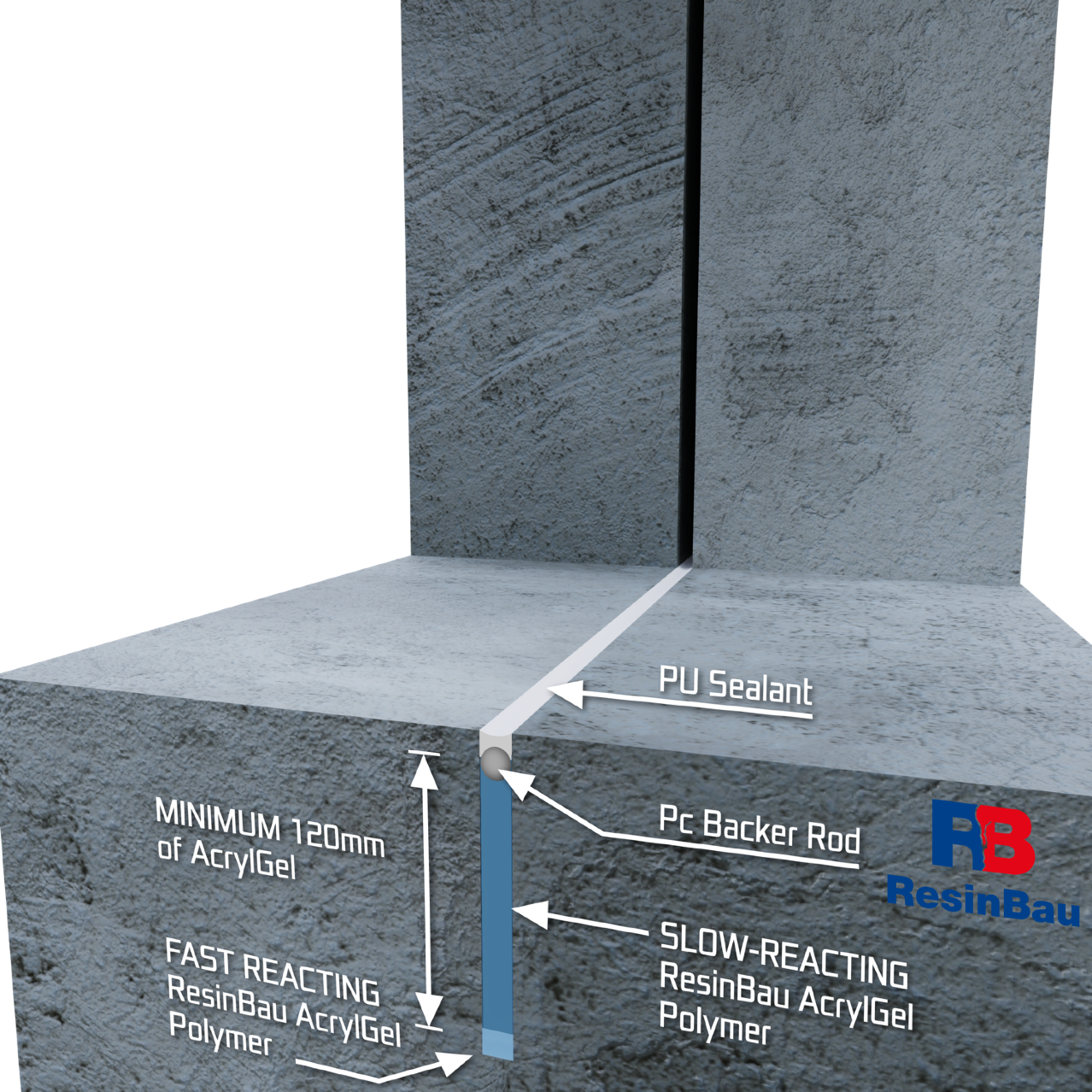

Rugvulling en PU-kit in doorsnede
Tekening vergroten ↗Backer Rod — rugvulling. PU Sealant — elastische polyurethaankit. Beide onderdelen zijn in de doorsnede boven de blauwe gellaag zichtbaar. De afmetingen op de tekening gelden voor het getoonde detail.
1
Gel dieper in de voeg
Vormt een elastische vulling. De polymeertoevoeging vervangt niet de afwerking die de blootliggende gel tegen waterverlies beschermt.
2
Rugvulling onder de PU-kit
Helpt de kitdiepte te bepalen en de kit van de vulling te scheiden. De rugvulling zelf is geen definitieve afdichtingslaag.
3
Elastische polyurethaankit
Sluit het voegoppervlak af en beperkt uitdroging aan de toegankelijke zijde. Houd bij de keuze van de kit en de doorsnede rekening met de voegbeweging.
Beëindig de reparatie niet met blootliggende gel.
Bij deze variant wordt na de injectie de tijdelijke CrackOn.5-afsluiting verwijderd en wordt de voorziene afwerking met elastische polyurethaankit op de rugvulling aangebracht. Gel, rugvulling en kit hebben verschillende functies — geen van deze onderdelen vervangt de andere.

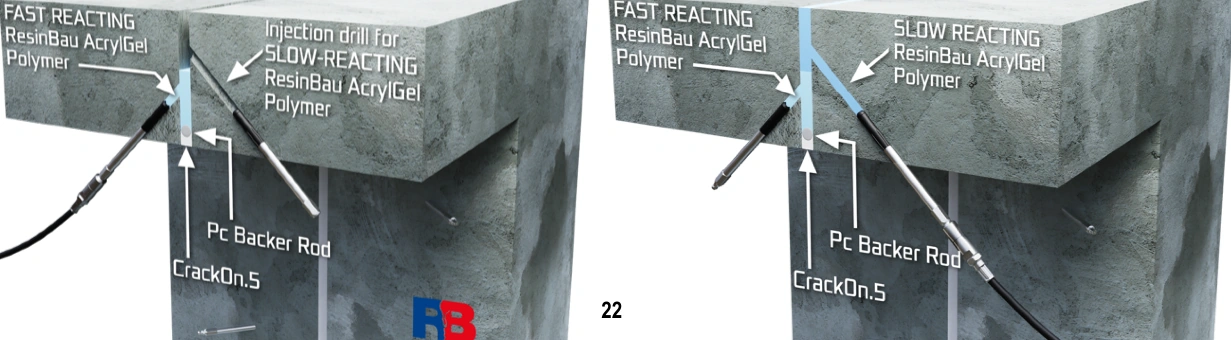

Tijdens de injectieGel + CrackOn.5-afsluiting
Na uitharding, volgens de verwerkingswijzeTijdelijke mortel verwijderen
Stem de geldiepte en de afwerkdoorsnede af op de reparatieomstandigheden. De beginwaarde van 12,5 cm in de rekentool is geen universele “uitdrogingslaag”. De elastische polyurethaankit is een onderdeel van de getoonde oplossing en valt buiten het ResinBau-assortiment.
Hoe berekenen we de vulling en de lagen?
In de lagenmodus volgt het gelvolume uit de eigen diepte h + Δh. Rugvullingen en afsluitingen nemen extra ruimte in. De benodigde systeemdiepte wordt afzonderlijk voor de injectie en de afwerking vermeld; CrackOn.5 en polyurethaankit worden niet als gelijktijdige lagen opgeteld.
CrackOn.5: ongeveer 2 kg droog mengsel per liter verse mortel. Elastische polyurethaankit: volume van een strook met de ingevoerde gemiddelde diepte. Rugvulling: één meter per meter voeg voor elke nieuwe streng. De reserve voor overige materialen wordt afzonderlijk toegevoegd. Kies de kitafmetingen en de aankoopdiameter van de rugvulling op basis van het specifieke product.
Volume in liter = lengte in meter × breedte in cm × totale diepte in cm ÷ 10. De totale diepte is h + Δh. De procentuele reserve wordt op het einde toegevoegd.
Extra diepte betekent meer te vullen ruimte. Dit vervangt niet de oppervlakteafsluiting die de gel tegen uitdroging beschermt. Bij grote verplaatsingen, inclusief seismische, moeten de doorsnede en het afdichtingssysteem afzonderlijk worden bepaald.
Het resultaat is het volume bereid materiaal voor het vullen van de aangenomen geometrie. Onbekende holten en materiaalverlies buiten de voeg zijn niet inbegrepen. We rekenen dit niet automatisch om naar kilogram concentraat.
