MATERIALMÄNGD FÖR FYLLNING

Kalkylator för fyllning av rörelsefogar

Ange fogens totala längd och fyllningens tvärsnitt. Se hur många liter material som behövs totalt och per meter.

Varför avslutar inte gelen ensam reparationen? Se tvärsnittet ↓
Vad vill du beräkna?

Båda lägena använder samma gelmått. Inmatade uppgifter behålls när du växlar.

Rörelsefogens mått

Summera alla sträckor med samma tvärsnitt. Exempel: 4 + 4 + 3 + 3 = 14 m. Beräkna sträckor med andra mått separat.

Mät det fria utrymmet mellan betongkanterna efter fogförberedelsen. Ange bredden som ska fyllas.

Mät in i spalten. 12,5 cm är ett startvärde för beräkningen; det kan ändras enligt vald reparationslösning.

Om reparationslösningen omfattar en extra zon på grund av risk för uttorkning, ta med dess mått.

Materialreserv

Reserven läggs till hela volymen, inklusive extra djup. Ange ett värde utifrån arbetsförhållandena; 0 betyder ingen reserv.

Måtten gäller utrymmet för injekteringsmaterial. Räkna inte med bottningslist, förslutningsmassa eller befintliga inlägg.

VAD ANGER DU JUST NU?

Rörelsefogens totala längd

Grundfyllning

Tvärsnitt och schematisk fogsträcka. Längden L är sträckornas summa; längd- och tvärsnittsskalorna är oberoende.

FYLLNING ÄR ETT AV STEGEN

Varför täcker vi gelen?

Mjuk gel innebär inte att rörelsefogen är färdigbehandlad.

ResinBau AcrylGel + Polymer fyller den förberedda spalten. Förhållandena i konstruktionen kan dock växla mellan vått och torrt. Gelen kan avge vatten och minska i volym samt återfå den vid ny uppfuktning. Därför skyddas dess exponerade yta i den visade lösningen i stället för att lämnas i kontakt med luft.

01

Vad finns kvar efter reparationen?

Gel skyddad på åtkomstsidan av bottningslist och elastisk polyuretanfogmassaFrån luftsidan: elastisk polyuretanfogmassa märkt 3, bottningslist märkt 2, akrylgel märkt 1 och därefter avgränsningen djupare i spalten. Fukt kan komma från konstruktionen; riktningen beror på reparationsstället. Schema utan mått. Åtkomstsida · kontakt med luft 321 Fogmassaav polyuretanBottningslistAkrylgel Försluter ytanStöder PU-massanFyller spaltenAvgränsningdjupare i spalten Möjlig kontakt med fukt från konstruktionenRiktningen beror på reparationsstället.Schema över lagrens funktion · schematiska proportioner
Vi skyddar ytan på åtkomstsidan. Större geldjup ersätter inte den slutliga förslutningen.
02

Bottningslist och PU-massa i tvärsnitt

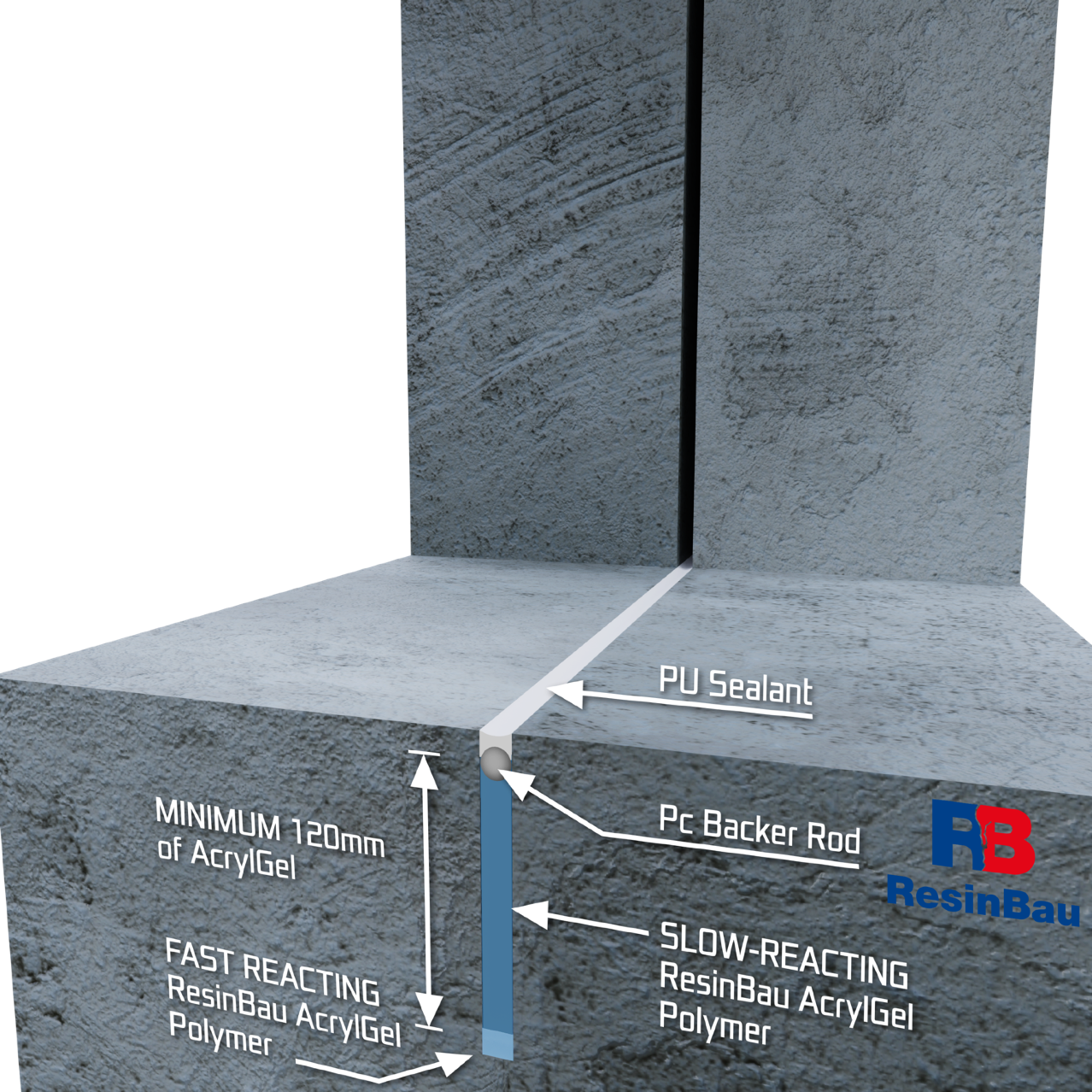

ResinBaus originaltvärsnitt: pilen PU Sealant visar massan som försluter ytan och Backer Rod den runda bottningslisten under den. Nedanför finns det blå gellagret.Förstora bilden ↗
Backer Rod — bottningslist.
PU Sealant — elastisk polyuretanfogmassa.
Båda delarna syns i tvärsnitt ovanför det blå gellagret. Bildens mått gäller den visade detaljen.
1

Gel djupare i spalten

Bildar en elastisk fyllning. Polymertillsatsen ersätter inte ett ytskikt som skyddar exponerad gel mot vattenförlust.

2

Bottningslist under PU-massan

Hjälper till att bestämma massans djup och skilja den från fyllningen. Listen ensam är inte ett slutligt tätskikt.

3

Elastisk polyuretanfogmassa

Försluter spaltens yta och begränsar uttorkning från åtkomstsidan. Valet av massa och tvärsnitt måste ta hänsyn till fogens rörelse.

Avsluta inte reparationen med exponerad gel.

I detta alternativ tas den tillfälliga CrackOn.5-förslutningen bort efter injektering och avsett ytskikt utförs på bottningslisten med elastisk polyuretanfogmassa. Gel, list och massa har olika funktioner — en del ersätter inte de andra.

  1. Under injekteringGel + CrackOn.5-förslutning
  2. Efter härdning enligt metodenBorttagning av tillfälligt bruk
  3. Färdigställande av rörelsefogenBottningslist + elastisk polyuretanfogmassa

Välj geldjup och ytskiktets tvärsnitt efter reparationsförhållandena. Startvärdet 12,5 cm i kalkylatorn är inte ett universellt ”uttorkningslager”. Elastisk polyuretanfogmassa ingår i den visade lösningen, utanför ResinBaus sortiment.

Hur beräknar vi fyllning och lager?

I lagerläget beror gelvolymen på dess eget djup h + Δh. Lister och förslutningar upptar extra utrymme. Nödvändigt djup anges separat för injektering och ytskikt; CrackOn.5 och polyuretanfogmassa summeras inte som samtidiga lager.

CrackOn.5: cirka 2 kg torrblandning per liter färskt bruk. Elastisk polyuretanfogmassa: volymen av en remsa med angivet medeldjup. Bottningslist: en meter per meter rörelsefog för varje ny sträcka. Reserv för övriga material läggs till separat. Välj massornas mått och listens inköpsdiameter för den specifika produkten.

Volym i liter = längd i meter × bredd i cm × totalt djup i cm ÷ 10. Totalt djup är h + Δh. Procentuell reserv läggs till sist.

Extra djup betyder större utrymme att fylla. Det ersätter inte ytförslutningen som skyddar gelen mot uttorkning. Vid stora rörelser, även seismiska, krävs individuell utformning av tvärsnitt och tätningssystem.

Resultatet är volymen av förberett material för antagen geometri. Det omfattar inte okända hålrum eller material som lämnar rörelsefogen. Vi räknar inte automatiskt om det till kilogram koncentrat.

UTFÖRANDEMETOD

Hur förbereds och tätas en rörelsefog?

Rengöring, förslutning och materialtillförsel beskrivs i reparationsanvisningen.

Se reparation av rörelsefog →

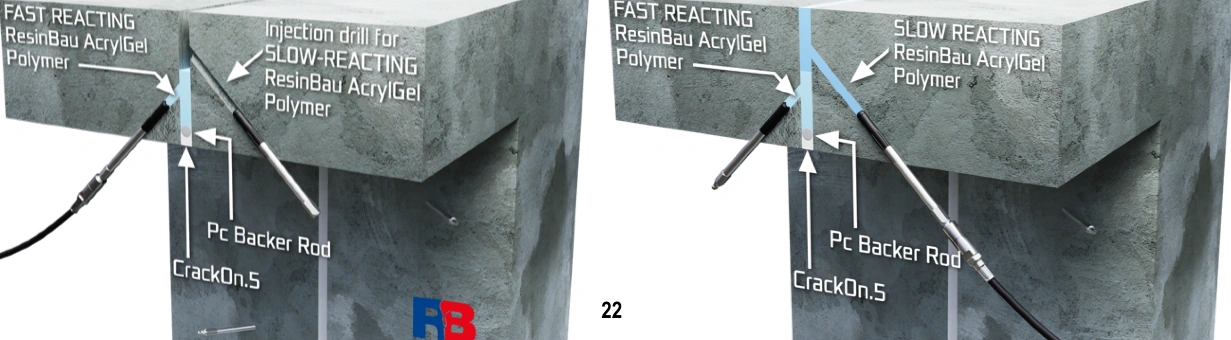

Rörelsefogens tvärsnitt med materialkanaler
